Котлы на твердом топливе для частного дома

Виды твердотопливных котлов

Классические твердотопливные котлы

Современные классические агрегаты – эффективная альтернатива приборам, работающим на других видах горючего, например, газе, который в отличие от дров, угля, кокса и брикетов не всегда можно использовать по причине отсутствия близлежащей магистрали.

В бо́льшей своей части они не зависят от электроэнергии – загружаются вручную, работают в естественном режиме циркуляции и имеют механическое управление. В некоторых моделях предусмотрена автоматическая загрузка с применением бункеров подачи – преимущественно для пеллет, представляющих собой спрессованные древесные гранулы.

В агрегатах используется несколько методов регулирования температуры:

1. С помощью заслонки, которая приоткрывается для пропуска нужного количества воздуха;

2. С помощью холодной воды, добавляющейся на подаче;

3. С помощью горячей жидкости, додающейся на возвратке.

Преимущества:

  • энергонезависимость многих моделей;
  • неплохая эффективность – средний КПД составляет около 80%;
  • универсальность – в большинстве случаев;
  • сравнительно высокий уровень безопасности;
  • дешевизна топлива – в зависимости от региона;
  • простота в эксплуатации.

Недостатки:

  • установка возможна только в специально отведенном помещении;
  • потребность в площадке для дров, угля, брикетов;
  • необходимость регулярного обслуживания, а именно загрузки и чистки;
  • низкий комфорт пользования.

Устанавливаются такие котлы преимущественно загородом: в частных домах, коттеджах, гостиницах, магазинах, складских помещениях.

Пиролизные твердотопливные котлы

Пиролизный котел, называемый еще газогенератором, представляет собой усовершенствованную классическую модель.

У него 2 камеры, соединенные между собой керамическими форсунками:

1. Одна предназначается для дров, которые при температуре от +200 °С нагреваются, тлеют и разлагаются на уголь и летучую субстанцию с СО в составе;

2. Другая используется для принятия пиролизного газа, образующегося при тепловом воздействии на древесину.

Последний горит при температуре ≈ +1150 °С – предварительный поджиг происходит после подачи воздуха. В результате из обычных дров добываются и используются 2 разных топлива – газ и древесный уголь, суммарная теплоотдача которых значительно выше, чем первичного горючего.

При эксплуатации пиролизного агрегата обязательно учитывается влажность дров – она должна быть не более 20%.

Преимущества:

  • высокий КПД – составляет ≈ 90%;
  • увеличенный интервал между загрузками;
  • почти полное прогорание и небольшая зольность;
  • экономичность функционирования;
  • совместимость с бойлером косвенного нагрева;
  • возможность автоматического управления, упрощающего эксплуатацию.

Недостатки:

  • необходимость специального помещения, площадки для дров и регулярного обслуживания;
  • зависимость от электроснабжения и влажности поленьев;
  • отсутствие стабильности горенья при неполной закладке;
  • высокая стоимость.

Пиролизные котлы отличаются высокой мощностью, кроме того, они дорогие, поэтому устанавливаются обычно в загородных жилых и коммерческих постройках с немалой квадратурой.

Твердотопливные котлы длительного горения

Среди конкурентов наиболее выразителен и эффективен котел длительного горения под названием Stropuva – инновационный цилиндрический агрегат с запатентованной технологией.

Дрова, брикеты или уголь, заложенные в топку, сжигаются по принципу свечи, а не костра – сверху вниз, а не снизу вверх. Существенную роль для результативности такого метода играет автоматический клапан – регулятор тяги, который расширяется или сужается в зависимости от значения нагрева.

В данных агрегатах практически нет скачков температуры, как следствие, в аккумулирующие емкости не сбрасывается избыточное тепло по причине его отсутствия.

Одной закладки дров весом 50 кг хватает для бесперебойного отопления помещения 130 м2 на 30 ч. Кроме того, топливо сгорает фактически до остатка – после сжигания угля чистка осуществляется еженедельно, в случае с поленьями – раз в 14 дней.

Преимущества:

  • энергонезависимость многих моделей;
  • оптимальный КПД – примерно 85%;
  • длительный интервал горения;
  • отсутствие влияния загрузки на эффективность;
  • экономичность использования;
  • удобство в эксплуатации.

Недостатки:

  • необходимость обслуживания, помещения и площадки для хранения горючего;
  • неудобные дверки, независимо от модели;
  • высокая цена.

Объекты для использования таких приборов – частные домовладения, а также малогабаритные коммерческие и хозяйственные постройки. Для крупных зданий и сооружений агрегаты монтируются в каскад.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Как соорудить твердотопливный котел для загородного дома или коттеджа без помощи специалиста

Простейший агрегат можно изготовить самостоятельно при наличии базовых навыков по ведению сварочных работ.

Классический вариант включает следующие элементы:

  • топочную камеру;
  • теплообменник;
  • регулятор тяги;
  • колосники;
  • дымоход.

От размеров загрузочного бункера, его вместительности зависит время автономной работы устройства.

Необходимые инструменты и материалы

После проектирования твердотопливной котельной установки составляют спецификацию и чертежи.

Для изготовления агрегата потребуются:

  • сварочный аппарат;
  • электрическая дрель;
  • угловая шлифовальная машина;
  • набор отверток, ключей;
  • пассатижи;
  • молоток;
  • угольник.

Для изготовления котла требуется сварочный аппарат.

Для каркаса нужен уголок из жаропрочной стали 50 х 50, стальные трубы для теплообменника диаметром 32‑50 мм или готовый чугунный змеевик, демонтированный с ранее используемого агрегата. Для изготовления накопителя нужен листовой прокат нержавеющей стали. Минимальная толщина металла для котла — 5 мм, для колосников — 7 мм.

Пошаговая инструкция

Для выполнения поставленной задачи потребуются навыки выполнения сварочных работ с учетом особенностей выбранного металла, используемого сварочного аппарата. Основные операции выполняются в следующей последовательности:

  1. Изготовление двухслойного жесткого корпуса с топочной камерой на основе каркаса из уголка. Между слоями металлопроката засыпают песок для предупреждения деформации листов при нагреве.
  2. Подготовка проемов для зольника и загрузочного бункера на передней стенке согласно разметке. Для увеличения точности выполнения операции мастера рекомендуют в углах сделать дрелью отверстия диаметром 3‑4 мм.
  3. Изготовление теплообменника из водопроводных стальных труб методом сварки с применением отводов.
  4. Сборка узлов агрегата. Выполняется на месте монтажа в соответствии с проектом.

После пробного пуска собранной установки при необходимости устраняют выявленные недочеты, вносят коррективы в конструкцию.

Лучшие классические котлы на твердом топливе

Стандартное оборудование оснащено колосниковой решеткой, на которой происходит сгорание дров или угля. Горячие газы поднимаются, а зола скапливается в специальном лотке, который очищают вручную. Котлы отличаются простотой конструкции, не требовательны к качеству топлива, но обладают средним КПД. Подходят для отопления или организации горячего водоснабжения в небольших домах или производственных помещениях.

“Лемакс Форвард-20”

Оборудование рассчитано на использование в качестве топлива бурого или каменного угля, допускается кратковременное применение дров. Конструкция выполнена из углеродистой стали толщиной до 4 мм и серого чугуна. Радиатор имеет защитное покрытие внешних поверхностей, внутри напылен слой ингибитора, снижающего скорость коррозии. Для отвода продуктов сгорания в атмосферу нужна труба диаметром 150 мм, по заказу завод ставит энергонезависимый регулятор тяги. Время автономной работы без пополнения запаса горючего доходит до 12 часов (при использовании антрацита).


“Лемакс Форвард-20” использует в качестве топлива уголь.

“Теплодар Куппер Практик 8”

Представленный в 2018 г. твердотопливный котел “Куппер Практик 8 Теплодар” мощностью 8 кВт предназначен для помещений с небольшими размерами (площадь до 80 м²). Трубопровод для отвода газов имеет диаметр 115 мм, в качестве топлива можно использовать брикеты, дрова, торф либо уголь. Масса оборудования составляет всего 64 кг, что снижает нагрузку на напольное покрытие и упрощает процедуру доставки и установки. За доплату завод предлагает монтаж элементов системы безопасности, корректора тяги и системы наддува “Куппер”.

“Термокрафт Fakel (Факел)”, 21 кВт

Котел ориентирован на отопление помещений, имеющих площадь от 160 до 210 м². Допускается интеграция в контуры с естественной или принудительной циркуляцией жидкости. В базовое оснащение входит термометр, по заявке заказчика завод применяет регулятор тяги. Камера сгорания рассчитана на использование топливных брикетов, угля (бурого или антрацита) либо дров. Время горения доходит до 6 часов. Внутри предусмотрены охлаждаемый козырек и экономайзер, улучшающие экономичность. Для коммутации к трубам на задней стенке корпуса использованы патрубки G1 1/2″.


“Термокрафт Fakel (Факел)” отапливает помещение до 210 м².

Zota Box-8

Компактный котел может работать на антраците, высушенных дровах или буром угле. Одной загрузки камеры хватает на 7 часов непрерывного подогрева воды, имеющей давление до 3 атм. Предусмотрена чугунная панель для приготовления пищи, под внешней стальной оболочкой находится слой изолятора из базальтового картона. Внутри кожуха предусмотрены каналы для циркуляции воздуха, позволяющие отапливать зону площадью до 15 м² вокруг оборудования. По заказу устанавливаются регулятор тяги и электрический нагревательный элемент.

“Везувий КО-15”

Российский котел “КО-15” имеет мощность 15 кВт и может использоваться в помещениях площадью до 150 м². Для изготовления элементов конструкции использована углеродистая сталь, отвод дыма производится через трубу диаметром 150 мм. Габариты составляют 670х450х755 мм, что позволяет устанавливать оборудование в небольших помещениях. Масса всего 110 кг, для монтажа не потребуются грузоподъемные механизмы. Преимуществами являются возможность интеграции электрического ТЭНа мощностью до 6 кВт и способность работать при давлении воды до 3 атм.


“Везувий КО-15” имеет мощность 15 кВт.

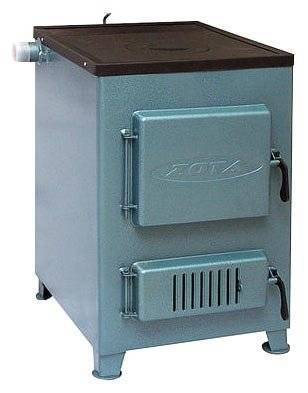

2 ZOTA Дымок-М АОТВ-12М

Идеальная модель для установки на дачном участке. Маленькая, но с приличным мощностным потенциалом; неказистая, но перекрывающая это своим оригинальным функционалом. 12 киловатт тепловой мощности, выделяемой при полном сгорании горючего материала, хватает на отопление 80 квадратных метров площади. Даже 70-процентный КПД не портит общего впечатления от работы. Этот вариант печи комбинирован, поэтому может использовать для нагрева и электрический элемент (ТЭН). В верхней части корпуса находится варочная панель – приятное дополнение к основной функции и приемлемым характеристикам.

Достоинства:

  • наличие варочной панели как приятное дополнение;
  • эффективное отопление заявленной производителями площади;
  • возможность подключения теплового электронагревателя;
  • разогрев теплоносителя ведётся до температуры в 95 градусов по Цельсию.

Недостатки:

  • посредственный внешний вид;
  • немножко завышенная цена.

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

  • 30 см – 6-10 мм.
  • 40 см – 6-8 мм.
  • 60 см – 4-6 мм.
  • 80 см – 2,5-4 мм.

Обвязка котла водяным отопительным контуром

Энергоэффективность и безопасность работы котельной — задачи, решаемые при выборе правильной схемы подключения агрегата к трубопроводу. При этом расположение технологического оборудования (насосов, клапанов, воздухоотводчиков, измерительных приборов) влияет на точность контроля параметров и корректность срабатывания устройств защиты.

Система гравитационного типа

В зависимости от исполнения контуры бывают открытыми и закрытыми. Первый вариант предполагает монтаж расширителя на чердаке, второй — расположенного на уровне котла мембранного бака с обязательным оснащением системы группой безопасности.

Система гравитационного типа функционирует благодаря циркуляции воды.

С естественной циркуляцией

Напорное оборудование не предусмотрено. Движение теплоносителя обеспечивается за счет расположения котла на нижнем уровне здания. Минимальный угол уклона, соблюдаемый при прокладке трубопроводов, — 0,5°. Скорость перемещения воды в системе — 0,1‑0,25 м/с.

С принудительной

Жидкость циркулирует в контуре под действием насоса, расположенного на линии «обратки». Его выбирают по давлению и объему перекачиваемого теплоносителя исходя из обогреваемой площади и конфигурации контура. Возможно использование открытой или закрытой схемы.

1 Protherm Бобер 50 DLO

Protherm Бобер 50 DLO – это настоящий монстр среди элиты, продукт словацкого производства, который однозначно придётся по душе каждому, кто желает иметь высокопроизводительный отопительный котёл.

Словаки не стали придумывать ничего нового для сохранности полезной тепловой энергии. Опираясь на известные физические законы, факты и практику, они просто запихали под чугунный корпус теплоизоляционную стекловату, тем самым уменьшив тепловые потери. Вследствие этого простого шага КПД взлетело до сумасшедших 90 процентов. Обновив стандартную форму теплоотводов, они смоги увеличить объёмы камеры сгорания. Таким образом, с одной загрузки можно нагнать вполне комфортную температуру в помещение площадью до 350 квадратов. Этому во многом способствует номинальная мощность в 39 киловатт.

Достоинства:

  • высокие технические характеристики;
  • подобающее качество сборки;
  • обширная отапливаемая площадь;
  • низкие тепловые потери за счёт наличия изоляционного материала;
  • наличие воздушного регулятора;
  • наличие в комплекте обслуживающего инструмента.

Недостатки:

не обнаружены.

Советы по выбору

Перед выбором котла нужно подсчитать нужную мощность, основываясь на площади помещения, наличии изоляции, высоте и толщине стен. От этих параметров также зависит подбор продолжительности прогорания одной закладки.

В большинстве устройств используются следующие виды горючего:

  • брикеты;
  • уголь;
  • пеллеты;
  • торф;
  • древесина;
  • горючий сланец.

С типом топлива также следует определиться заранее, отдавая предпочтение более доступному варианту.

Важен и материал, из которого изготовлен теплообменник. Чугунные изделия имеют секционное строение и отличаются высоким качеством, но слабо защищены от тепловых ударов. Стальные модели выпускаются в виде моноблоков. Они лучше переносят тепловые удары, но сложны в транспортировке и ремонте.

Экономичность эксплуатации агрегата определяется совокупностью затрат на сервисное обслуживание, пригодностью к ремонту и показателем КПД.

Выбирая прибор для обогрева, следует правильно сопоставить его функциональность и размеры помещения, чтобы не переплачивать за излишнюю мощность. Лучше отдавать предпочтение моделям от проверенных производителей, использующим доступное топливо.

  • Как выбрать лучший обогреватель-конвектор: виды, конструкция, обзор популярных моделей электрических и газовых моделей, их плюсы и минусы
  • Как выбрать лучший источник бесперебойного питания для котла отопления: зачем нужен, какие они бывают, как правильно подобрать оптимальный, рейтинг ТОП-7 ИБП и обзор популярных моделей, их плюсы и минусы, советы по эксплуатации
  • Рейтинг ТОП-8 лучших газовых пушек: обзор 8 самых популярных моделей, их плюсы и минусы, советы и рекомендации по подбору — на какие важные характеристики смотреть перед покупкой
  • Газовые колонки для дачи: проточные или бойлерные, как выбрать подходящую, рейтинг популярных моделей, классификация

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Особенности твердотопливных котлов

При подключении ТТ котла приходится решать два вопроса:

  • Как избежать перегрева теплоносителя в системе.
  • Как добиться меньшего периода загрузки топлива и более стабильной температуры в доме.

Связано это с особенностью работы традиционных ТТ котлов, их высокой инерционностью. После того как закладка топлива разгорится, можно только немного (манипулируя заслонками) изменять интенсивность горения. На пике, если объем системы небольшой, теплоноситель вполне может закипеть. Это может привести к выходу из строя как самого котла (один из вариантов), так и элементов системы. Потому решение этой проблемы — первоочередное.

Визуализация — отличная вещь. Сразу становится понятнее, как все подключать

Обеспечение стабильной температуры в дома — тоже важная задача, как и увеличение промежутка между необходимыми топками. Всем хочется тепла и комфорта. И их можно обеспечить.

Еще одна особенность твердотопливных котлов — образование конденсата. Он выпадает на стенках теплообменника, когда температура в обратке падает примерно до 30°C. Конденсат — очень едкая жидкость, которая разъедает даже прочные материалы, значительно сокращая срок эксплуатации котла (на 5-7 лет). Поэтому борьба с конденсатом тоже важна. Для этого тоже есть решение и не одно.

Основные критерии выбора твердотопливного котла

Выбор твердотопливного котла для обогрева помещений основывается на нескольких основных критериях.

  • Вид топлива — если основным видом топлива будет выступать уголь, то в данном случае лучше приобретать котлы из высоколегированной стали. Если в качестве топлива будут использоваться дрова, то чугун будет идеальным вариантом.
  • Мощность котла/полезный объем загрузочной камеры — данный критерий указывает на то, какое количество топлива можно загрузить в топку за один раз, и как часто это нужно будет делать. При этом учитывается и вес отопительного оборудования. К примеру, стальной котел при той же мощности, что и чугунный, для установки потребует меньше свободного пространства от всей площади помещения, на 19% в среднем.
  • Вес котла и его стоимость — стальной котел меньше по весу, чем чугунный, примерно на 17%, поэтому и цена на установку и доставку значительно меньше.
  • Экономичность — коэффициент полезного действия (КПД) чугунного котла меньше, чем у стального, хотя и остывает чугунный котел намного медленнее.
  • Расходы на обслуживание и удобство эксплуатации — не менее важные критерии, от которых зависит не только тепловая отдача отопительного оборудования, но и физические и энергетические затраты на загрузку и чистку камер сгорания.
  • Долговечность — условная цифра срока службы отопительного твердотопливного котла составляет около десяти лет. Но этот показатель больше связан с устареванием отопительной техники. чем со сроком ее эксплуатации. По факту, любой котел при правильном обслуживании может прослужить гораздо дольше.

Нельзя забывать и про такой немаловажный фактор в выборе твердотопливного котла, как опасность получения травмы или ожога. и степень безопасности. В большинстве случаев, стальные котлы отопления выпускаются только компаниями, занимающими лидирующее место на рынке отопительной техники. Все стальные котлы данных компаний имеют не один уровень защиты от ожогов и травм в процессе эксплуатации. Оборудование, применяемое при производстве стальных котлов очень дорогостоящее. поэтому и выпускаются они в небольших объемах, тогда как предложений по чугунным твердотопливным котлам более чем достаточно. Но и степень безопасности у них намного ниже.

В том, что твердотопливный котел может быть использован как основной источник тепла. нет сомнений. Несмотря на то, что такая отопительная техника требует постоянного обслуживания в процессе эксплуатации, она до недавнего времени была и остается самым альтернативным источником тепла для жителей отдаленных районов. А доступность и относительно недорогая цена на твердое топливо позволяет успешно использовать подобное отопительное оборудование в загородных домах.

Как сделать своими руками

Если вы решили использовать для обогревания своего жилья дрова, вам понадобится твёрдотопливный котёл. Конечно, древесину нужно экономить, ведь несмотря на доступность, она стоит довольно дорого, так как считается экологически чистым материалом. Лучше всего использовать котёл длительного горения, который можно изготовить своими руками при наличии желания, терпения и необходимых материалов.

Котел длительного горения своими руками

Отопительные агрегаты отличаются мощностью и габаритами. Чаще всего для их изготовления применяются металлические трубы, диаметр которых не менее 300 мм. Длина прибора может быть разной. Она зависит от того, насколько мощным и производительным должен быть агрегат. Дровяные котлы длительного горения своими рукам и изготавливаться могут разными способами, главное, чтобы было обеспечено условие — тепловая энергия должна выделяться в результате тления, а не горения топлива.

Материалы и инструменты

Перед тем как приступать к изготовлению твёрдотопливного котла своими руками, следует закупить или найти в подсобке необходимые материалы и подготовить инструменты, которые могут пригодиться в процессе выполнения работ. Чтобы получить качественный и эффективный твёрдотопливный котёл, следует подготовить такие материалы:

  • бетонная смесь, кирпич и арматурные стержни для изготовления основания;
  • вместительная ёмкость, выполнена из оцинкованной или нержавеющей стали, или обрезок металлической трубы, диаметром не менее 300 мм;
  • дверцы, чтобы закрывать топку и место сбора золы;
  • бак для воды;
  • трубы, чтобы соединить прибор с баком для воды;
  • уголки из металла толщиной 5 мм;
  • круг для разделения топки и зольника.

Когда материалы куплены, следует подготовить необходимое оборудование и приспособления, чтобы из этих материалов сконструировать твёрдотопливный котёл длительного горения. В процессе выполнения работы не обойтись без сварочного аппарата, болгарки и ножниц по металлу. Также следует запастись фитингами для крепления к агрегату дверцы. Ещё может понадобиться дрель и шуруповёрт.

Последовательность работ

Для изготовления эффективного и производительного отопительного оборудования работы нужно выполнять в соответствии с технологией и в строгой последовательности.

  1. Первым делом из металлического листа вырезаем три круга. Это будет крышка, дно и пресс котла. Первые два по размеру должны немного быть больше третьего. Толщина металлического листа должна быть не меньше, чем 5 мм.
  2. Теперь с помощью сварочного аппарата из трубы и металлического круга делаем вместительную ёмкость. Также выполняем отверстия для камеры сгорания и поддувала.
  3. Решётку из арматуры используем для установки колосника, который должен располагаться между камерой сгорания и поддувалом.
  4. Ещё нужно выполнить основание для котла. Если его можно установить так, что не потребуется транспортирование, можно залить фундамент и поставить котёл дном на него. Если же транспортировка агрегата не исключается, следует к днищу приварить устойчивые ножки.
  5. Изготавливаем пресс, устанавливаем его внутрь агрегата сверху.

  6. Теперь приступаем к работе с теплообменником. Есть три варианта, как его установить, но во всех предусматривается использование трубчатого змеевика. Он может располагаться либо над прессом, либо непосредственно в камере сгорания, либо с внешней стороны котла.
  7. Далее привариваем к агрегату крышку с предварительно подсоединенной трубой, за которую поднимается пресс, когда требуется закладка топлива.
  8. И на последнем этапе устанавливаем дымоход, который может быть частью пресса или располагаться отдельно от котла, соединяясь с ним трубкой.

Итак, твёрдотопливный котёл длительного горения готов. Осталось только его проверить и ввести в эксплуатацию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
