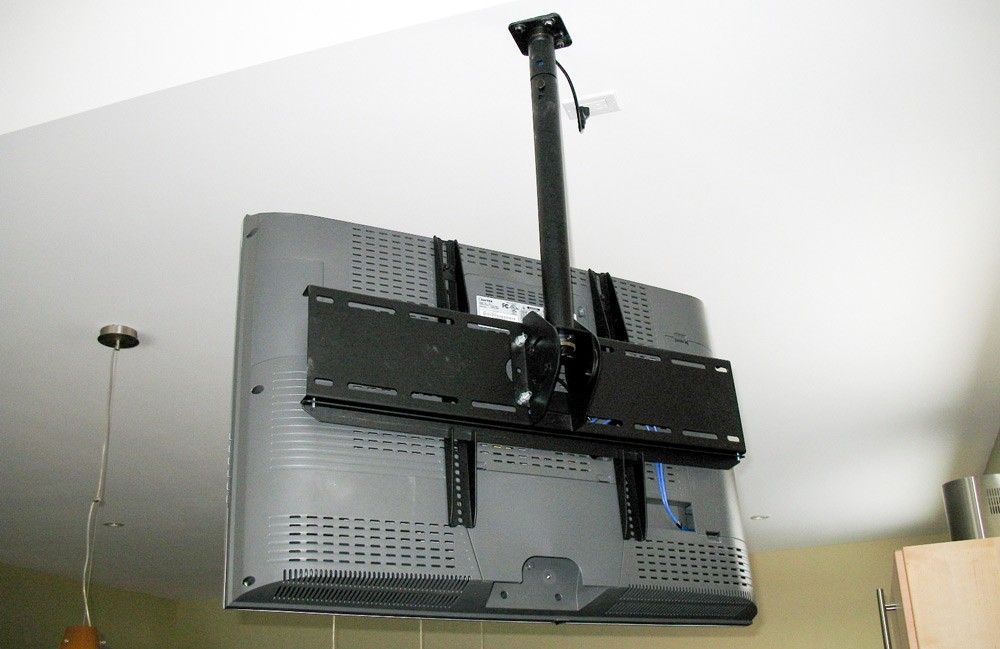

Потолочный кронштейн для телевизора

Особенности выбора крепления

Чтобы подобрать потолочное крепление для телевизора, нужно ориентироваться на следующие моменты:

1. вес и диагональ телевизионного приемника;
2. высоту и материал потолков;
3. удобство при передвижении по комнате после установки конструкции на потолок.

Если на потолочной поверхности отсутствуют подвесные или натяжные покрытия, то выполнить крепление кронштейна совсем не трудно.

Но, совсем другое дело, когда в помещении уже есть сложная, в несколько уровней подвесная потолочная конструкция.

Независимо от покрытия потолка, при установке кронштейна для телевизора, необходимо качественно выполнить все этапы крепления. От этого зависит безопасность находящихся в помещении людей при эксплуатации кронштейна.

При выборе обратите внимание на следующие характеристики:

• выбирайте модели только из стали или алюминия. Кронштейны с креплениями из пластмассы недолговечны и небезопасны;
• проверяйте наличие гарантийного срока эксплуатации при покупке, а так же сертификат безопасности.

Обратите внимание на кронштейны с дистанционным управлением

Установка держателей для двух аппаратов

В некоторых помещениях общественного типа необходима установка сразу двух телевизоров на кронштейны. При такой ситуации нагрузка становится больше, соответственно все установочные параметры должны отталкиваться от двойных показателей.

При двойной установке необходимо соблюдать расстояние между точками монтажа телевизионных аппаратов. Оно может быть 400 на 400 мм, либо 400 на 200 мм.

При удерживании сразу двух аппаратов, конструкция держателя так же регулируется по высоте помещения, углу наклона. Мониторы можно поворачивать.

Пошаговая инструкция

При монтировании поворотного кронштейна для телевизора на потолок до монтажа навесного покрытия, необходимо выполнить следующие действия:

• собираем все нужные провода и пропускаем их между подвесным покрытием и плитой перекрытия;
• деревянные бруски (закладные) устанавливаем на месте крепления;
• монтируем листы из гипсокартона, предварительно освободив из под них провода;
• крепится кронштейн с помощью анкерных болтов.

Завершающим шагом будет поставить телевизионный приемник и настроить его.

Если же натяжное покрытие было установлено до покупки поворотного потолочного кронштейна для телевизора, то при установке держателя воспользуйтесь следующими рекомендациями:

1. убедитесь, что на месте сверления отверстий для болтов, нет профилей;
2. через просверленные дырочки ввинчиваются до упора обрезки труб из полипропилена аналогичного диаметра. Затем их нужно подрезать под потолочный уровень;
3. перекрытия из бетона просверливаются через ввинченные трубы;
4. устанавливаются болты, шайбы, убирается лишняя часть резьбы;
5. теперь подводятся провода.

Крепление к потолку смонтировано, осталось настроить телевизор.

Телевизионный приемник, установленный на потолочной поверхности освобождает пространство, позволяет разбивать помещение на зоны, создает уютную атмосферу. Если в семье маленькие дети, то такое расположение исключает возможность получения травмы.

Конструкции потолков: различия

Перед тем, как отправляться в магазин бытовой техники и покупать кронштейн для телевизора на потолок, нужно знать следующие характеристики:

• Материал изготовления потолка;
• Высота помещения;
• Масса телевизора;
• Экранная диагональ.

Учитывая вводные данные, вы без труда подберете крепеж

Обычно на упаковке кронштейнов подробно расписаны эти параметры.

Особое внимание уделите двум из них:

• Потолочному материалу;
• Весу ТВ элемента.

При наличии обычных плит перекрытия, проблем с установкой системы крепления не возникнет.

Достаточно лишь иметь под рукой необходимые инструменты:

• Перфоратор (дрель);
• Сверла по бетону;
• Молоток и отвертку.

Схема по установке будет следующей:

1. Отметьте место установки;
2. Проделайте отверстия под крепеж;
3. Приложите крепежную деталь и зафиксируйте ее на потолочной поверхности;
4. Установите все соединительные провода в штангу;
5. Отведите штангу к крепежной детали;
6. Прикрутите корпус телевизора и соедините его с проводами.

Сложнее ситуация обстоит с гипсокартонными потолками. При невозможности усилить место крепления, воспользуйтесь специальными дюбелями-бабочками. В процессе крепления, дюбель «прошивает» не только гипсокартонный лист, но и металлические профили обрешетки.

Делая ремонт, заложите несколько профилей в месте будущего монтажа. В дальнейшем это позволит вам закрепить телевизор на потолке. В результате аппаратура будет равномерно оказывать давление на хрупкую гипсокартонную конструкцию. Тем самым, вы избежите поломки телевизора и дефектов потолка.

Разновидности держателей

Выпускаются различные модели кронштейнов для телевизоров, фиксирующиеся на потолочном покрытии. Разновидность конструкций зависит от типа телевизионного приемника:

• для моделей с кинескопом;
• под компьютерные мониторы;
• для жидкокристаллических и плазменных панелей.

Определенные виды конструкций имеют различия:

Для модели с кинескопом	Прочная металлическая рамка, по габаритам превышающая телевизор. Площадка из металла. Возможность регулирования наклона
Для ЖК и плазменных панелей	Конструкция подбирается в зависимости от веса и диагонали ТВ. Подходит универсальный держатель
Для мониторов	Благодаря небольшому весу конструкция облегченная

Из плюсов установки потолочных держателей для ТВ можно назвать достаточный доступ воздуха, который отводит тепло. Таким образом естественно контролируется температурный режим, что способствует большому сроку эксплуатации аппаратуры.

Преимущество установки держателей на гипсокартонное потолочное покрытие заключается в возможности скрыть все провода. Но из-за большой нагрузки может понадобиться усиление конструкции с помощью пластин-переходников.

Современные держатели для телевизоров отличаются гибкостью и возможностью поворачивать аппарат в различных направлениях для удобного просмотра. Монитор можно развернуть на 180 градусов. А расположить держатель можно даже посередине помещения, и он не будет препятствием для движения.

Из недостатков потолочных кронштейнов можно назвать только один — нельзя устанавливать в помещениях с низкими потолками.

Как сделать потолочный кронштейн для телевизора своими руками

Есть несколько способов изготовления самодельных креплений. Плазму можно повесить на жёстком или гибком держателе (например, на тросах или цепях). Рассмотрим один из вариантов, как сделать простой потолочный кронштейн.

Для работы понадобятся:

• 2 строительные шпильки м10 или м12;
• 2 латунных забивных анкера (цанговых);
• 6 гаек;
• 2 хромированные трубы чуть больше диаметра шпильки;
• 4 металлических уголка.

Шпильки фиксируются к потолку анкерами в вертикальном положении. Расстояние между ними подбирается в зависимости от расположения креплений на корпусе телевизора. Это основа будущей конструкции.

На шпильки для эстетичности надеваются отрезы труб, под ними фиксируются уголки. Ниже прикручивают вторую пару в соответствии с расстоянием между отверстиями на корпусе ТВ. Затем к уголкам крепят телевизор.

Другие варианты самодельных креплений (на цепях, трубах и т. д.) смотрите на видео.

Виды крепления телевизора к потолку

• Самый сложный тип — раздвижной потолочный кронштен с рамочным фиксатором и регулируемым углом наклона корпуса телевизора;
• Выдвижной штанговый кронштейн отличается от предыдущего более простым фиксатором и невозможностью регулирования наклона;
• Наиболее упрощенный и дешёвый вариант – это штанговый кронштейн, удерживающий корпус телевизора в одном статическом положении.

Поэтому компании предпочитают комплектовать телевизоры потолочными стационарными подвесами, пусть не такими удобными в пользовании, но зато гарантированно надежными и прочными. Это дает возможность уменьшить претензии со стороны покупателей, в связи с падением дорогостоящего телевизора со штатного подвеса на потолке.

Поворотный выдвижной кронштейн для телевизора на потолок

• Телескопическая регулировка уровня крепления телевизора под потолком;
• Наличие поворотного узла, обеспечивающее вращение экрана в горизонтальной плоскости в диапазоне от 0-180 о .

В отдельных моделях для тяжелой ТВ – техники с огромными габаритами телескопическая штанга может отсуствовать. В этом случае высота вертикальной штанги выбирается по габаритам телевизора. Минимальный размер стойки составляет 1050 мм, максимальный — 1620 мм. При установке владельцы могут индивидуально подогнать оптимальную высоту трубы для своих условий. В таких моделях угол вращения может достигать 240 о и 360 о .

Наклонный кронштейн для телевизора на потолок

С помощью двух барашковых гаек можно без особых проблем зафиксировать положение пластины под нужным углом. Обычно диапазон наклона составляет 15-17 о к вертикальной оси. Правильно установленный на потолке кронштейн может выдержать вес до 50 кг. Угол поворота по горизонту ограничен в пределах 180 о .Для широкоформатной техники, с размером диагонали более 100 см, используют наклонные потолочные кронштейны с рамочными узлом крепления в стандарте VESA. Это может быть две пары горизонтальных и вертикальных планок, собранных в виде решетки, или же широкая горизонтальная поперечина с боковыми фиксаторами.Зачастую в таких моделях в конструкции обеспечивается увеличенный угол наклона в 25-30 о , а кроме этого, есть система внутренних каналов для укладки проводки, и даже в качестве дополнительной опции присутствуют полочки для дополнительных акссесуаров к телевизору.

Особенности крепления

При установке потолочного кронштейна своими руками, следует учитывать состояние имеющееся потолочного покрытия. Если потолок бетонный или выполнен из дерева, то достаточно просверлить отверстия перфоратором, вставить дюбели, затем зафиксировать держатель саморезами.

При установке натяжного потолочного покрытия всё намного сложнее. Перед креплением кронштейна придется выполнить частичный демонтаж потолочного покрытия. Затем к перекрытию монтируются закладные для соединения с кронштейном. На натяжном покрытии проделывают отверстия, укрепленные кольцами из металла. Через них устанавливают штангу.

Чтобы установить кронштейн для телевизора на потолок из гипсокартона, необходимо соблюдать следующие моменты:

• при массе телевизионного приемника до 5 кг, достаточно для крепления дюбелей-бабочек;
• более тяжелый агрегат сможет удержаться, если его зафиксировать на металлическом каркасе подвесной конструкции.

Будьте внимательны: для просверливания отверстий должен быть идеально подобран диаметр сверла. Элементы крепления должны плотно прилегать и не проворачиваться.

Желательно, чтобы крепление телевизора к потолку было выполнено до установки натяжного потолочного покрытия. Если не желаете делать даже частичный демонтаж, чтобы скрыть провода, то можно изготовить декоративный короб из гипсокартона.

Некоторые специалисты рекомендуют комплектующие для держателя покупать по отдельности. Таким образом легче найти штангу желаемой окраски и размера.

Потолочное крепление для телевизора: основные виды

Конструктивное исполнение может различаться

• экономии пространства;
• прятать место размещения телевизора;
• установки своими руками.

Прочие типы потолочных держателей для телевизора

• наклонным. Положение экрана в этом случае может меняться только в вертикальной плоскости. Такие конструкции имеют сравнительно невысокую стоимость, легко монтируются и занимают немного пространства. Угол наклона может достигать 25°. Такое положение экрана является оптимальным для просмотра телепередач;
• наклонно-поворотным. Возможно изменение положения в вертикальной и горизонтальной плоскости. По сравнению с предыдущим вариантом имеет большую стоимость из-за более сложного конструктивного исполнения. Для размещения конструкции требуется больше места;
• фиксированным. Самый простой и бюджетный вариант. Отсутствие подвижных частей не позволяет изменить положение экрана. Это также значительно усложняет выполнение монтажных работ, так как надо тщательно подбирать габариты изделия и выбирать место для его размещения.

Наклонная конструкция меняет положение только в вертикальной плоскости

Потолочный моторизированный кронштейн для телевизора своими руками

• бетон;
• кирпич;
• шлакоблок;
• древесина;
• пеноблок.

• конструкция выдерживает заявленный изготовителем телевизора, вес. Это обязательное условие;
• модель приемника — в зависимости от его характеристик и параметров проектируйте чертеж кронштейна;
• дизайн — на эксплуатационных характеристиках не отражается, но на внешнее оформление помещения влияет.

Виды потолочных кронштейнов

Производители выпускают множество моделей в разных ценовых категориях. По типу конструкции их можно разделить на несколько видов.

3-х суставные

Такие кронштейны состоят из трёх штанг с независимым подвижным соединением. Складывая и вращая их, поднимают и опускают телевизор, меняют угол наклона, поворачивают экран в нужную сторону. Этот вариант используется для небольших и не слишком тяжёлых приборов (до 12 кг).

На штанге

Один из самых простых и распространённых типов крепления. Высота расположения меняется за счёт выдвижной телескопической трубы, а угол наклона и поворот — с помощью вращающейся монтажной площадки. Благодаря несложному устройству кронштейн стоит недорого, быстро устанавливается и работает без поломок дольше, чем суставная система. Применяется для телевизоров разного размера, в том числе широкоформатных.

С горизонтальным перемещением

Конструкция такого кронштейна выглядит следующим образом: к потолку крепят шину, а на неё вешают штангу для телевизора, которая может перемещаться по всей длине. Этот вариант удобно использовать в вытянутых комнатах, чтобы смотреть передачи в разных её частях. Монтаж к потолку более сложный.

Моторизованные

Эти кронштейны управляются с пульта, чтобы повернуть телевизор, вставать не придётся. Чаще всего такие модели представляют собой электромеханический лифт, который способен, опускать, поднимать и прижимать экран к потолку или прятать в короб. Но моторизированными могут быть и другие конструкции. Стоимость подобных потолочных лифтов намного выше, чем предыдущих моделей.

Для нескольких дисплеев

На таких креплениях размещается два или больше мониторов. Варианты расположения — один под другим или с разных сторон. Кронштейны обладают повышенной прочностью, чтобы выдержать увеличенную нагрузку. Конструкции в основном используются для торговых центров и других коммерческих помещений. Вариант с расположением на разных сторонах иногда выбирают для объединённых пространств. Тогда можно одновременно смотреть ТВ, например, из гостиной и кухни.

Советы

Чтобы правильно подвесить телевизор к потолку, и при дальнейшей эксплуатации держателя не возникло проблем, воспользуйтесь следующими советами:

• перед установкой держателя заранее позаботьтесь о подведении кабелей к намеченной зоне;
• тщательно просчитывайте длину штанги;
• проверьте безопасность и надежность всей конструкции потолочного крепежа для телевизора;
• проверьте, чтобы на месте крепления не проходил электрический кабель;
• нельзя монтировать держатели в закрытых нишах. Вентиляционные отверстия должны иметь доступ воздуха;
• при регулировке высоты ориентируйтесь на уровень глаз;
• для безопасного просмотра, телевизионный аппарат должен находиться на расстоянии не меньше 2, 5 метров (при диагонали 32дюйма);
• если аппарат весит больше 25 кг, возьмите помощника;
• подключение ТВ производится после завершения фиксации конструкции.

При бетонном покрытии потолка в качестве держателя для телевизионного приемника подойдёт универсальная модель.

За и против крепления к потолку

Такой вариант размещения изначально применялся только в общественных местах, но сейчас становится всё популярнее для домашнего использования. Преимущества такого крепления следующие:

• Отпадает необходимость в тумбе или другом предмете мебели, за счет чего экономятся деньги, а в комнате остаётся больше места.
• Телевизор на кронштейне поворачивается и наклоняется в большем диапазоне, чем на подставке. Благодаря этому смотреть передачу или сериал удобно не только с дивана, но и практически из любой точки комнаты. Также проще найти угол поворота или наклона, при котором экран не будет бликовать.
• Выполнить крепление телевизора к потолку довольно просто. Можно даже сделать держатель своими руками, что обойдется значительно дешевле покупки заводского кронштейна.
• Еще одно преимущество — доступ воздуха со всех сторон. Телевизор, расположенный под потолком, постоянно охлаждается, не перегревается и дольше работает.
• Некоторые варианты креплений позволяют опускать ТВ с потолка и прятать на то время, пока он не нужен. Подобный механизм позволяет превращать обычную комнату в домашний кинотеатр, а после просмотра — наоборот. Это очень удобно, поскольку в остальное время телевизор не занимает место. Кроме того, видеотехника будет плохо вписываться, например, в классический интерьер, поэтому её лучше прятать.

У потолочного расположения есть и недостатки:

• Такой вариант крепления подходит только для ТВ с диагональю экрана максимум 55 дюймов, большие широкоформатные плазмы не предназначены для подвешивания.
• Необходимо закрепить кронштейн в таком месте, при котором телевизор на потолке не будет мешать проходу и окажется в безопасности. В маленьких квартирах сделать это проблематично.
• Если установлен подвесной или натяжной потолок, процесс монтажа несколько усложняется.

Этапы изготовления

• стационарный — самый простой вариант;
• поворотный — более удобная и функциональная конструкция.

Пошаговая инструкция по изготовлению стационарного кронштейна под телевизор

• деревянные рейки;
• саморезы;
• дюбели из пропилена;
• крюки.

• в верхнюю часть реек верните два самореза. Предварительно закрепите на них кольца;
• прикрепите на рейки заднюю панель телевизора. Все модели приемника имеют для этого специальные отверстия. Деревянную рейку с толстой стороной закрепите в верхней части панели телевизора. Более тонкую часть, соответственно, в нижней;
• замеряйте расстояние между кольцами с двух сторон — внизу и вверху. Сделайте на стене отметки — это будут места крепления крюков;
• просверлите отверстия;
• вставьте дюбели;
• на кольца подвесьте телевизионный приемник, который уже закреплен на рейках.

Пошаговая инструкция под поворотный кронштейн

подготовьте металлический каркас — заготовка станет основанием конструкции;
в каждом углу плиты просверлите по отверстию под дюбель;
возьмите еще одну плиту и просверлите еще 4 отверстия

Обратите внимание! При наложении плиты на заднюю панель телевизора отверстия должны совпасть;
квадратный профиль из металла разделите на три фрагмента. Первая часть фиксирует держатель к стене

Вторая — соединит между собой фрагменты конструкции. Третья — закрепит приемник. Какой длины будет каждый профиль — определите самостоятельно — исходя из чертежа, расчетов и дизайна модели;
покрасьте все фрагменты в нужный цвет. Совет! Органично смотрятся черные кронштейны или цвета металлик;
после того, как краска просохнет, по центру плит-фиксаций посадите на болты два уголка. Расстояние между ними делайте таким, чтобы профилю ничто не мешало двигаться в различных направлениях. Обратите внимание! Правильное расположение уголков на держателе телевизора — вертикальное, а на плите-фиксации — горизонтальное;
закрепите элементы профиля между уголками. В качестве фиксаторов воспользуйтесь болтами. Предварительно сделайте в них отверстия дрелью;
центральный фрагмент трубки разместите в нижней части труб-фиксаторов. Сделайте сцепку с помощью длинных болтов;
стяните квадратный профиль и закрепите плиты на стене. Для фиксации возьмите дюбеля и болты;
прикрепите держатель к телевизору;
выберите удобный наклон и закрепите положение гайками.

5 проверенных моделей в низкой ценовой категории

Здесь перечислены недорогие, но качественные держатели, подходящие для разных моделей экранов.

ITech Celb-52L

Простой и надёжный раздвижной кронштейн штангового типа. Поворачивается на 360°, наклоняется на 25°. Подходит для телевизоров с диагональю от 23 до 42 дюймов и креплением VESA от 100×100 до 200×200. Максимальная нагрузка — 50 кг, есть кабель-канал. Можно добавить полку для медиаплеера.

ITech CELB 202R

Эта выдвижная модель позволяет поворачивать экран до 90° и наклонять на 10°. Внутри прячется кабель-канал для провода. Можно дополнить полочкой для плеера. Подходит для компактных телевизоров VESA 75×75 — 200×200 (или от 23 до 42 дюймов). Максимальная нагрузка 30 кг.

Kromax COBRA-3

Надёжный телескопический кронштейн для широкоформатной плазмы. Подходит для телевизоров с диагональю 15-40 дюймов. Сочетается с креплениями VESA от 200×200 до 600×400, выдерживает 60 кг. Имеет встроенный кабель-канал. Расстояние до потолка настраивается от 815 до 1215 мм. Есть возможность добавить полку.

Brateck PLB-M0544

Это моторизованный кронштейн, который крепится на горизонтальный или наклонный потолок. Телевизор откидывается вниз, угол регулируется в пределах до 75°. Дополнительно можно заказать опцию вращения на 360 градусов. Лифт рассчитан на телевизор с креплением VESA от 200×200 до 400×400 и диагональю 37-55 дюймов. Максимальный вес — 30 кг. Расстояние до потолка регулируется в пределах 108-663 мм. С этой моделью удобно смотреть кино лежа, можно установить ТВ, например, в спальне над кроватью.

ErgoFount BCM-0544MT

Лифт с электроприводом, который монтируется к усиленному потолку (вес конструкции — 10 кг). Подходит для экранов с креплением VESA 100×200 — 400×400 (соответствует диагонали 26-55 дюймов). Наклон регулируется в пределах 75°, точность положения обеспечивается юстировкой до 3°. Дополнительная опция под заказ — возможность поворотного соединения.

Нюансы крепления к подвесному и натяжному потолку

К декоративной поверхности ничего монтировать нельзя, она не выдержит нагрузку. С натяжными, подвесными и другими каркасными конструкциями нужно добраться до чернового перекрытия и через обшивку прикрепить держатель к бетонной плите.

Если потолок кассетный, достаточно снять один модуль. После монтажа его устанавливают обратно, сделав аккуратный вырез под стойку кронштейна. Щель между штангой и обшивкой получится небольшая, при желании её можно заделать силиконовым герметиком.

В случае с натяжным или гипсокартонным потолком в декоративной отделке придется сделать вырез размером не меньше крепежной пластины. В результате останется большая щель, которую будет сложно чем-то задекорировать. Конечно, можно аккуратно снять один лист гипсокартона или частично демонтировать натяжное полотно, чтобы вырезать небольшое отверстие только под штангу и затем установить обратно, но это очень трудоемко. Подобное нужно планировать на этапе монтажа потолка.

Есть более простой способ. В отделке делают небольшие отверстия только под болты. Для крепления используют длинные шурупы, которые проходят через подвесной потолок и вкручиваются в бетонное перекрытие. Для жесткости на них надевают отрезок полипропиленовой водопроводной трубы, равный высоте межпотолочного пространства. Если установлено натяжное полотно, сначала наклеивают протекторное кольцо, а потом вырезают внутри отверстие, иначе плёнка может разойтись.

Разновидности потолочных креплений

Перед тем как прикрепить телевизор к потолку, необходимо иметь представление о различных конструкциях кронштейнов. В продажу поступают модели, предназначенные для фиксации различных моделей телевизора.

Потолочная разновидность кронштейнов позволяет без проблем передвигаться по комнате, поворачивать и наклонять телевизор куда удобно.

На предприятиях используются более прочные, специальные кронштейны. Конструкции устойчивы к повышенной влажности помещений, и способны выдерживать большие нагрузки.

Потолочный подвес для телевизора бывают следующих видов:

Наклонный (изменяет угол наклона)	Подходит для телевизионных приёмников, имеющих большой вес. Прочная конструкция
Поворотно-наклонный	Конструкция держателя позволяет изменять угол наклона, поворачиваясь при этом в любую сторону. Из минусов — максимальная нагрузка телевизор с 40-дюймовым экраном

Важно: кронштейн должен обязательно подходить под модель телевизионного приемника. Внимательно читайте заявленные характеристики держателя во вложенной инструкции.
