Купольная баня

Последние штрихи. Внутренняя отделка

На финальном этапе монтируются и утепляются пол, стены, потолок (об этом выше), устанавливаются окна и двери, внутренняя мебель

Особое внимание уделяется печке, ведь печка является душой и сердцем каждой русской бани. Ее можно изготовить своими руками либо купить уже готовую

Печь можно выложить самостоятельно из кирпича или талькохлорида, но такая конструкция занимает много места, поэтому ее лучше заменить современными электрическими аналогами.

Как уже говорилось, для потолка и стен лучше использовать не хвойные породы деревьев, а лиственные. Вся электрика в бане должна быть покрыта влагозащитным материалом. Проводку покупайте в двойной оплетке и покрытую негорючим материалом, обязательно используйте гофру для проводов, чтобы предотвратить механические повреждения, ведь демонтировать настенное или потолочное покрытие, чинить, а после снова его ставить на место — не просто и не быстро.

Серьезно отнеситесь к качеству вентиляции. Позаботьтесь об установке специальных клапанов и вентиляционных анемостатов, которые помогут после водных процедур вывести накопившуюся влагу.

Купольная баня своими руками

Если уж строить сауну в форме купола, то лучше всего выбрать проект зимней утепленной постройки. Дополнительные затраты на утепление и отделку купола увеличат смету на 5-10 %, не более.

Фундамент и каркас купольной постройки

Первое, что нужно сделать, это привязать проект бани к участку. Нанесем на грунт разметку в виде круга, это можно сделать обычным песком, выборочно просверлим садовым буром несколько шурфов на глубину промерзания. Если грунт слишком глинистый, то почву внутри круга нужно будет срезать и делать дополнительно проект дренажа и утепления фундамента.

Можно, конечно, залить фундамент под купол одной плитой, а боковины утеплить пеноблоками, но для легкой купольной бани это слишком дорогостоящее решение. Гораздо дешевле сделать ленточный малозаглубленный фундамент.

Строим фундаментную ленту по типовому проекту:

• Окапываем траншею в виде кольца на глубину не менее 80 см;
• Отсыпаем на дно подушку из песка и гравия;
• Устанавливаем деревянную опалубку;
• Укладываем гидроизоляцию из пленки или кусков рубероида.

Останется лишь залить бетон, причем одновременно по всему кольцу, и накрыть ленту полиэтиленовой пленкой. Основание под купольную баню можно не армировать, но нужно будет заранее заложить каналы для дальнейшей укладки труб канализации и водопровода. Цоколь не утепляем, так как впоследствии бетон будет зашиваться наружной отделкой до самого грунта.

Теперь самое главное – нужно сделать несущие арки. Их можно заказать на строительной фирме, нужно лишь разработать спецификацию к проекту, но чаще всего несущие дуги изготавливают самостоятельно своими руками.

Арку изготавливают из двух частей, так проще транспортировать к месту строительства купольной бани. Каждую из половинок собирают из нескольких секций соединением шип-паз. Чтобы переходы были более плавными, без углов, секции подрезают на ленточном распиловочном станке по одному шаблону.

Сборка и утепление стен

Самое сложное в процессе строительства купольного каркаса заключается в правильной установке пары из двух сопредельных дуг. Их выкладывают на фундамент и предварительно фиксируют на анкерных болтах, но без натяга. Чтобы арка не упала, дополнительно используют шест, установленный в центре круга. Таким образом выкладывают все арки.

Следующим этапом нужно выровнять все арки вертикально с помощью строительного уровня. В верхней части полудуги соединяются между собой двойной фанерной накладкой. После этого можно устанавливать горизонтальные поперечины.

Изнутри каркас подшивают полотном парогидроизоляции и листами водостойкого ОСБ. Внутрь каркаса укладывают маты минерального волокна. Утеплитель зашивается деревянными планками.

После утепления купольной бани устанавливаются дверные и оконные рамы, нужно будет нашить рейки на цокольную часть фундамента. Ее, в зависимости от проекта, закрывают пластиковой вагонкой или сайдингом.

Если же поверхность купольной бани по проекту отделывают битумной черепицей, то нужно будет набить контробрешетку и уложить листы фанеры. Стыки между листами заделывают герметиком и заклеивают лентой. Деревянную черепицу прибивают, битумные гонты крепят на саморезах с горячей проклейкой на мастике.

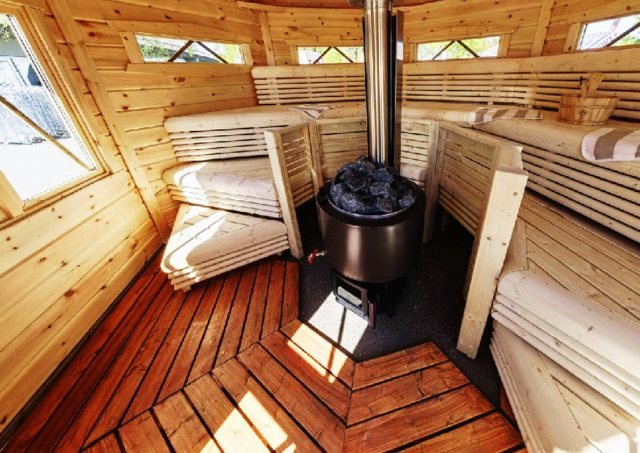

Размещение каменки

Если реализуется проект полноценной большой бани, то лучше всего установить печку по центру помещения так, чтобы расположение трубы дымохода совпадало с осью купольной крыши.

В этом случае можно использовать стандартный узел прохождения кровли без каких-либо переделок. Правда, для этого придется заменить фанерную накладку на деревянное кольцо, собранное из дубовых брусков-вставок. Нижняя часть крыши вокруг трубы подшивается металлическим листом, а полость заполняется термостойкой засыпкой. Если же дымоход по проекту сложен из кирпича, то можно обойтись термостойкой пеной.

Это наиболее безопасный проект вывода дымохода. В пожарном отношении купольная баня проигрывает классической постройке с двухскатной крышей.

Главная идея парилки — полусферы

Первый вопрос, который возникает при виде полукруглой постройки бани, звучит так — зачем строить здание купольной формы. Причин, по которым для сауны выбирают форму здания в виде полусферы, всего две:

• Отличное удержание горячего пара над полками. Купольная форма не дает растекаться горячему влажному пару по угловым зонам потолка. Поэтому, в отличие от вытянутых и прямоугольных парилок, нет конденсата в углах, баня сфера получается очень жаркой и сухой;
• Здание купольной формы отлично противостоит ветрам, даже самым сильным и морозным. У купола меньше площадь поверхности, чем у обычной коробчатой бани, одинаковой площади.

К сведению! Если отбросить рассуждения «экспертов» о тонкой энергии и целебных свойствах постройки, то получается, что купольная баня, фото, представляет собой каркасное сооружение, достаточно сложное и трудоемкое в строительстве своими руками.

Сферическая форма позволяет использовать для облицовки стен кровельные материалы, наиболее стойкие к дождю и снегу. Если проект купольной бани выбран профессионально грамотно, то у владельцев сауны не бывает проблем с замоканием крыши, свесов, цокольной части или подгнивания мауэрлата.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

• бетон — 2 м3;
• обрезные доски для каркаса — 0,3 м3;
• арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

• брус 120х120 мм — 5,3 м3;
• минеральная вата толщиной 10 см — 36 м2;
• материал для пароизоляции — 40 м2;
• вагонка из дерева — 70 м2;
• материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

• обрезные доски — 1,8 м3;
• доски 150х50 мм — 0,2 м3;
• плинтус — 20 м.пог.;
• минеральная вата — 20 м2;
• вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

• водосточная система — 1 комплект;
• рейки для стропил — 0,2 м3;
• планки для обрешётки — 0,1 м3;
• карнизные рейки — 0,1 м3;
• металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

• трубы из асбеста;
• саморезы;
• гвозди;
• скобы;
• цемент;
• гравий или песок.

Понадобятся такие инструменты:

• угольник;
• строительный уровень;
• рулетка;
• электродрель;
• набор отвёрток;
• молоток;
• плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

• внутреннюю обшивку банной постройки;
• выбор оптимальных материалов для строительных работ;
• действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Купольная баня своими руками: миф или реальность?

Сможет ли человек, не имея специальных навыков в строительной сфере деятельности построить купольную баню своими руками? Для начала стоит детально ознакомиться с многочисленной информацией, представленной во Всемирной Паутине. Затем следует проконсультироваться со специалистом по поводу планировки комнат и только потом приступать к закупке материала. Оригинальный проект в сочетании с правильным проектированием в значительной степени снизит расходы на отопление, а это примерно 80-90%! Сверхсовершенная искривленная поверхность способствует натуральной циркуляции, а также максимально эффективному воздухообмену во всей помещениях купольного строения. В свою очередь купола отличаются невероятными световыми характеристиками, поскольку сферические формы не рассеивают тепловое излучение и свет.

Как построить баню сферу

Наиболее простым для изготовления своими руками считается проект постройки из геоэлементов. Обычно подобные купольные строения называют геозданиями или геосферами, а точки каркаса, в которых сходятся и соединяются 5-6 вершин оголовков, называют геосотами.

Фундамент под баньку

Несмотря на внешнюю обманчивую прочность и жесткость, нижняя часть геосферы считается наиболее уязвимой для боковых нагрузок, влаги. Поэтому купольные бани на основе геоэлементов с радиусом основания более 5 м рекомендуют привязывать к грунту всеми доступными способами.

Лучше всего построить свайный фундамент из асбестоцементных труб с обвязкой сосновым брусом 200х200 мм. Внутри кольца укладываются дополнительные балки перемычки для обустройства чернового пола купольной бани.

Если размеры основания парилки менее пяти метров в диаметре, то каркас можно установить на сухой бетонированной площадке. Прежде чем приступить к сборке купольной бани, из бруса и досок собирают промежуточный настил, который в будущем послужит для обустройства чернового пола и утепления нижней части банного помещения.

Материал для корпуса купола

В качестве материала для постройки бани используют только осину или старую полевую сосну. Древесина осины, даже будучи закрытой облицовкой, через полгода – год набирает базовую прочность, твердость и невосприимчивость к влаге. Каркас из осины получается прочным и стойким к воде, даже если заказчик поставил купольную баню прямо на грунт.

Из термообработанной сосны строят радиально дуговые купольные бани, да и то древесину обязательно подвергают дополнительной обработке масляными пропитками.

Сборка каркаса

Работы по монтажу стен будущей сауны обычно ведут двумя группами. Одна половина бригады собирает треугольные геосекции, вторая – устанавливает готовые блоки в каркас.

Стоит помнить, что нагрузка на нижние ряды треугольников по мере выполнения работ увеличивается, при этом каркас купольной бани становится жестким и устойчивым, только будучи уже окончательно смонтированным. Поэтому мастера рекомендуют параллельно обшивать нижние ряды фанерой или плитами ОСБ, а собранные ряды каркаса временно укреплять распорками из горбыля и реек.

Утепление и установка печи

Процесс утепления каркасной бани полностью соответствует технологии теплоизоляции кровельного пирога крыши. После сборки каркаса по наружной поверхности укладывается пароизоляционная пленка, набиваются рейки продухов. Далее купольная конструкция обшивается вырезанными треугольниками из ОСБ. Стыки между отдельными секторами заклеиваются герметиком, после чего купольная баня грунтуется и оклеивается битумной черепицей.

Изнутри на пароизоляцию укладывается минеральная вата, утеплитель затягивается пленкой из фольгированного пенополиэтилена, набивается обрешетка, и можно нашивать отделочный материал.

Для обогрева и отопления купольной бани лучше всего использовать электрическую каменку, помещение получается очень теплым, поэтому перерасход электроэнергии будет небольшой. Если для сауны выбран проект с дровяной печкой, то ее нужно монтировать и проверять в работе до того, как будет собран пол и внутренняя облицовка парилки. Делается это для проверки работы дымоходной части строения. Пока корпус не зашит, всегда можно перенести или переделать узел прохождения трубы.

Купольная банная постройка, сделанная профессионалами, получается надежной, долговечной и теплой. Внешний вид бани привлекает футуристичным дизайном, поэтому хватает желающих построить необычную парилку у себя на даче или за городом. Тем более что возведение сауны обходится ненамного дороже, чем обычной каркасной постройки.

• Смотровая яма своими руками
• Варианты и примеры перепланировки однокомнатной квартиры
• Перепланировка двухкомнатной хрущевки
• Проекты бани с террасой и домов

В контакте

Фейсбук

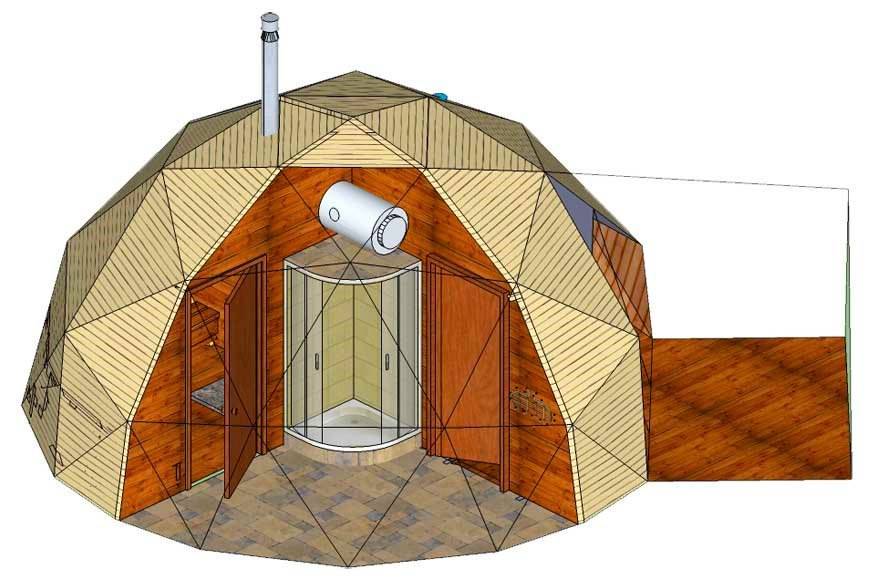

Проект купольной бани

Современные здания в форме полусферы строят двумя способами:

• На основе деревянного каркаса из радиальных полудуг;
• Путем построения самонесущей каркасной основы из отдельных секторов или геоэлементов.

В обоих случаях несущей способности, прочности и устойчивости каркаса вполне хватает, чтобы удержать толстый слой утеплителя, внутренней отделки, пароизоляции и наружного покрытия при любом ветре. Насколько прочным может быть каркас построенной своими руками купольной бани, можно убедиться по фото.

Конструкция без видимых деформаций легко выдерживает вес двух взрослых человек.

К сведению! Зачастую в рекламе можно встретить предложения постройки купольной бани из прессованного пенопласта. Конструкция получается очень прочной, экономичной, устойчивой к влаге, но очень чувствительной к малейшему перегреву поверхности.

Не очень удачный материал для купольной бани. Уже при температуре 150-160оС пенопластовые стены и переборки купола плавятся и теряют несущую способность. Это значит, что неграмотно уложенная электропроводка или стальная труба дымохода из-за перегрева способна обрушить помещение купольной бани за 5-10 мин.

Секреты строительства

Купольная баня не так сильно отличается от обычной, как это может сперва показаться. Каркас для такой постройки изготавливается из осины или старой полевой сосны. Главная сложность кроется в соединении каркасных элементов. Парилки-геосферы состоят из геосот – точек схождения 5-6 оголовков. От прочности геосот зависит срок службы и безопасность объекта.

Для возведения полусферы строители используют две технологии:

При работе с радиально-дуговым каркасом для выкладки купола берутся четверные сектора дуги. Они описывают всю поверхность постройки и пересекают оси полусферы. Кривые дуги строители приклеивают вручную – на основе деревянных планок или коротких брусков.

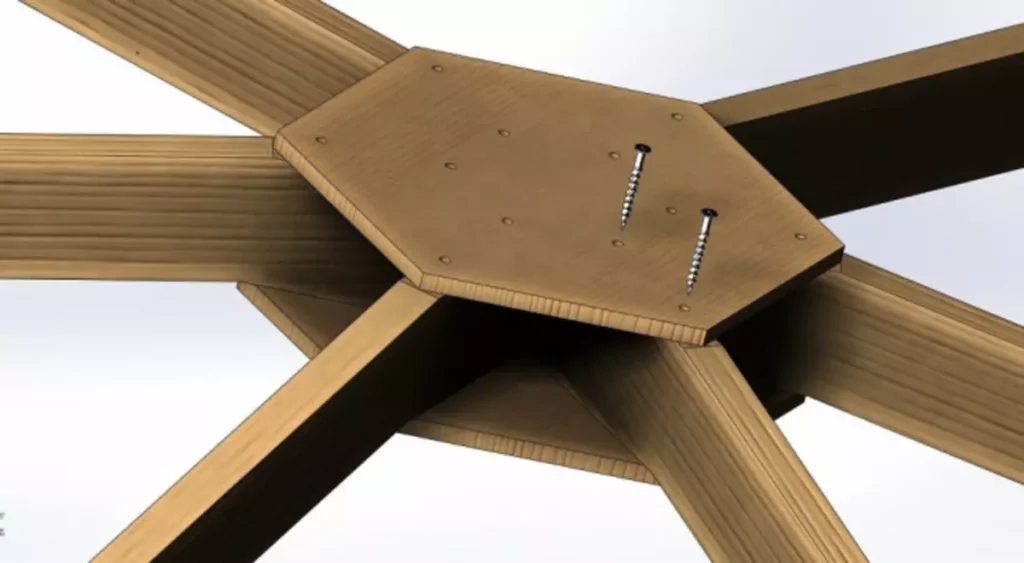

Все несущие дуги пересекаются на вершине купола и фиксируются металлическим «крабом» – коннектором Фулера. Чтобы сделать конструкцию более устойчивой, устанавливаются горизонтальные деревянные распорки.

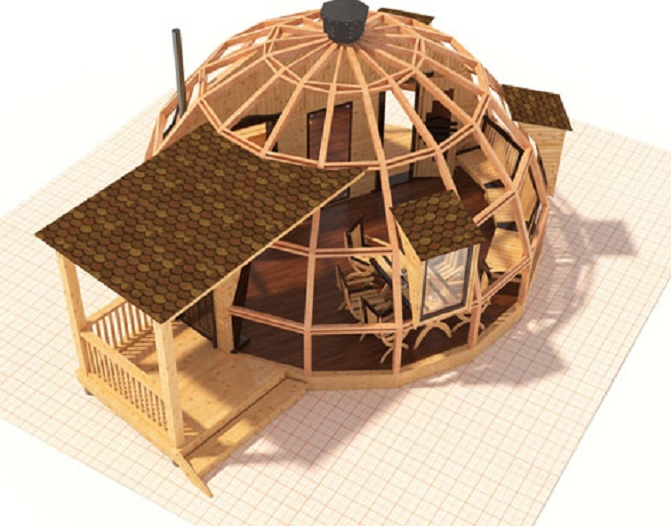

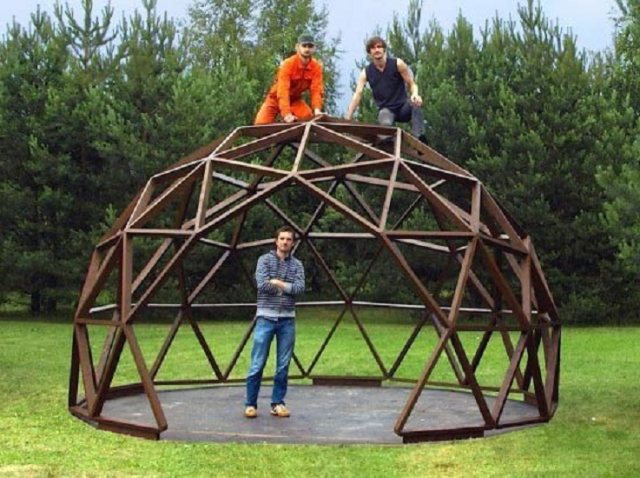

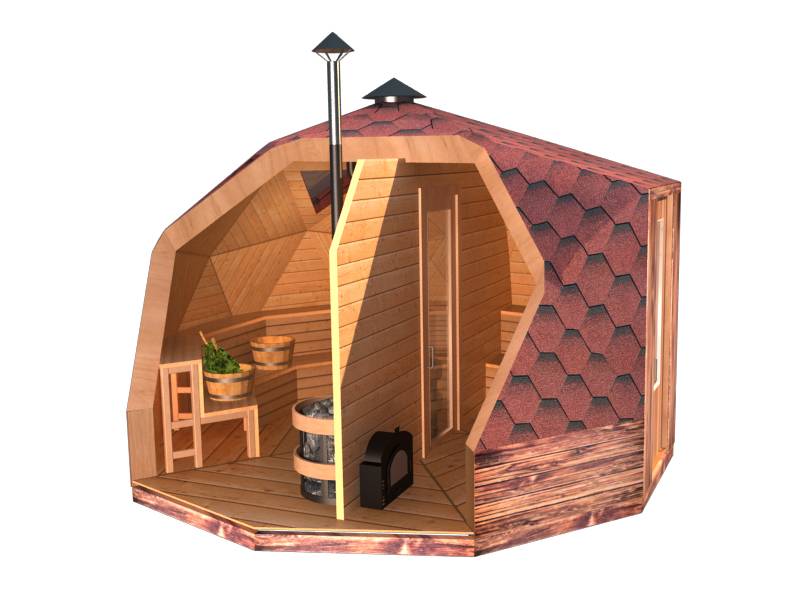

Баня из геоэлементов также строится с помощью равносторонних треугольников. С помощью последовательного соединения секторов можно придать парилке любые размеры. При сборке такой бани часто берутся готовые детали, которые строительная фирма делает заранее.

Все, что требуется от строителей – это приехать на объект и собрать коробку. Элементы скрепляются металлическими уголками. Главный плюс такой бани – транспортабельность. Сборная конструкция легко перемещается, в то время как радиально-дуговая привязана к земле.

Купольная баня: особенности сооружения

История

Думаете, что купольная баня – это инновационное изобретение? А вот и нет. Сферическая парильня родилась в V веке до нашей эры! В древности она пользовалась колоссальнейшим спросом. Строилось сооружение из прочного камня. Довольно часто оно заглублялось под землю. Его стены были весьма и весьма толстыми. Строения, возведенные по древней методике, сохранились и до наших дней в Бухаре и Тбилиси. Памяткой истории может полюбоваться каждый человек. Поверьте, она того стоит.

Понятие

Банька-купол представляет собой конструкцию с круглым основанием и с конусообразной кровлей. Для ее сооружения используется разнообразное сырье. Она славится экстравагантным внешним видом. Чтобы Вы понимали, даже самая роскошнейшая прямоугольная или квадратная парильня не может сравниться со скромной купольной баней.

Облик сферической здравницы не просто поражает, а зачаровывает. Но присущая ей «изюминка» скрывается не в её обличии. Прелесть сферической здравницы заключается в равномерном прогреве помещения. В прямоугольной или квадратной баньке необходимо «путешествовать» по нижним и верхним полкам, в сферической же парильне этого делать не нужно, поскольку пар идёт вверх, затем оседает на куполе, а далее постепенно опускается вниз по центру, после чего, касаясь печи, снова поднимается ввысь.

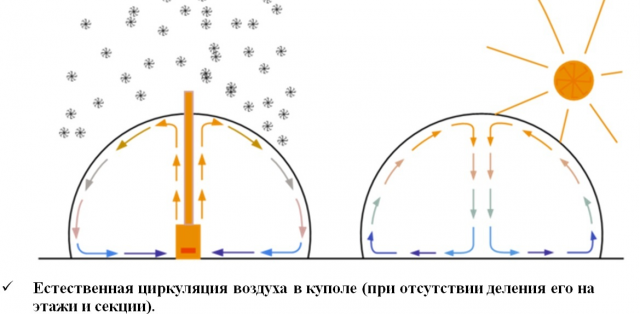

Таким образом, бархатистый пар всё время находится в движении, образуя некий «бублик». Истинные ценители баньки утверждают, что ощущения от нежного пара, постоянно передвигающегося, невероятные. Кажется, что пушистое, мягкое и ласковое облачко уносит каждого человека в страну, где царствует гармония. Нет, любители попариться в сферической баньке ничего не курят перед её посещением. Просто в купольной парилке неописуемо спокойно и необычайно уютно.

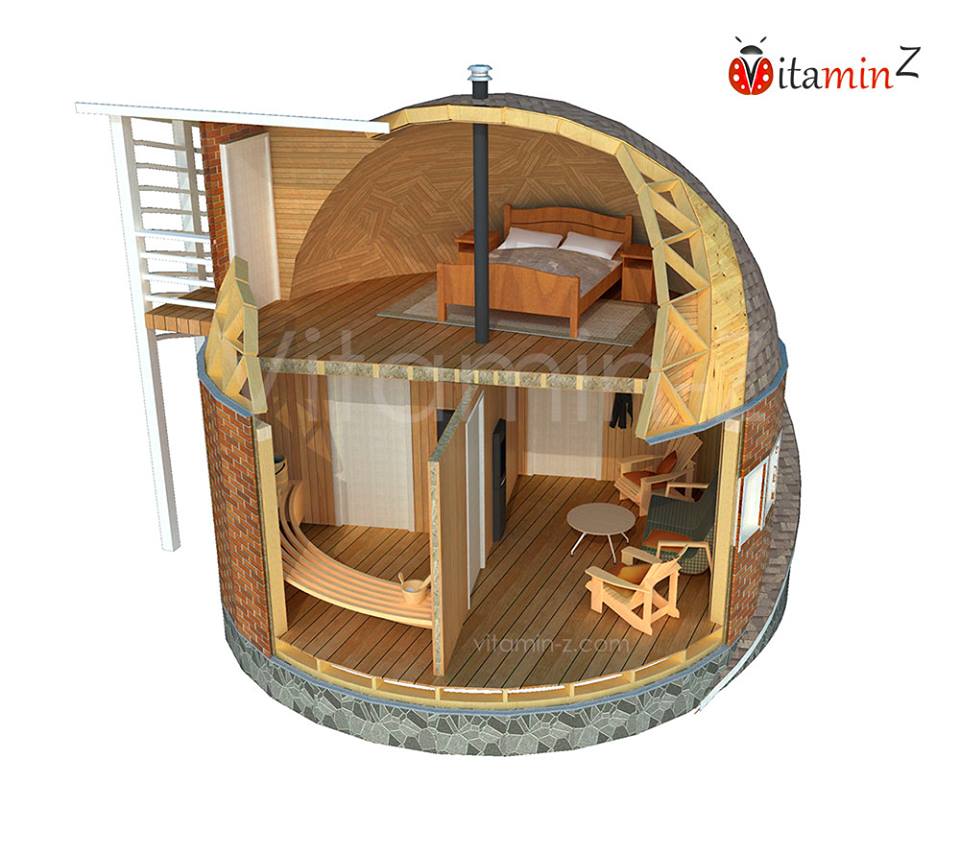

Баня с парилкой: два смежных купола

Удачным решением станет обустройство отдельной купольной конструкции для комнаты отдыха и предбанника, и второй примыкающей постройки парильного помещения с крышей в форме купола.

Prev 1of1 Next

Планировка парилки может иметь несколько различных вариантов. Определяющие вопросы — место размещения печи и форма полоков.

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next

Здесь интересным решением станет установка металлической печки, обложенной кирпичом, в самом центре помещения. Тогда практически весь периметр стен, кроме дверного проёма, остаётся свободным для установки сплошного кругового полока.

Prev 1of1 Next

Расположение мебели и печи в комнате отдыха рассчитывается в зависимости от функционального предназначения помещения. Для отдыха и сна семейной пары устанавливается большая кровать, а в если баня строится с целью принятия банных процедур в большой компании, то в комнате устанавливается большой стол с достаточным количеством стульев и кресел и раскладной диван.

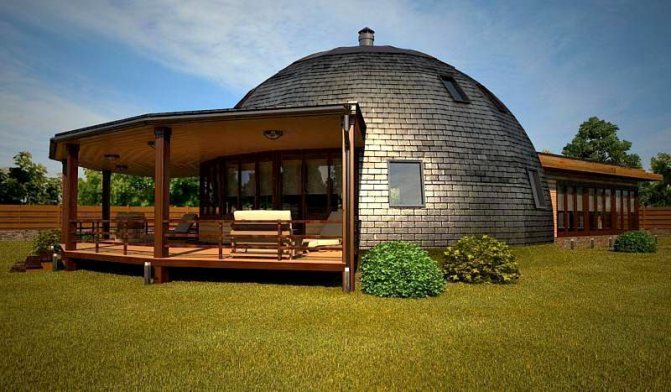

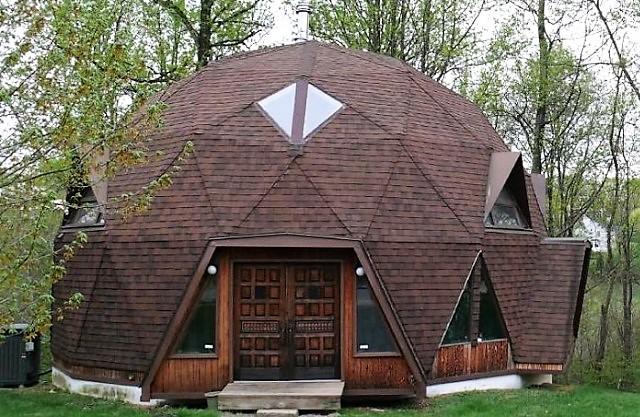

Фото-примеры сферических домов

Двухуровневый дом на основе стратодезического купола с гонтовой облицовкойИсточник proteh.org

Купольный дом с элементами дерева в наружной отделкеИсточник pinterest.com

Деревянный гонт естественно смотрится на сферическом зданииИсточник lenta.ru

Дом-сфера, покрытый битумной черепицейИсточник kapus.ru

Оригинальное решение: купольный дом в виде летающей тарелкиИсточник stroygram.ru

Дом-сфера из бетонаИсточник stroygram.ru

Кровельное покрытие купольного дома из черепицыИсточник stroygram.ru

Покрытие купольного дома медной черепицейИсточник svoya-izba.ru

Сложный, но красивый и оригинальный проект купольной конструкцииИсточник pinterest.com

Разновидности

Купольные бани различаются между собой типом несущего каркаса. Это элементы, образующие наружные стены и придающие форму купола. Они несут на себе элементы обшивки и обеспечивают жесткость конструкции.

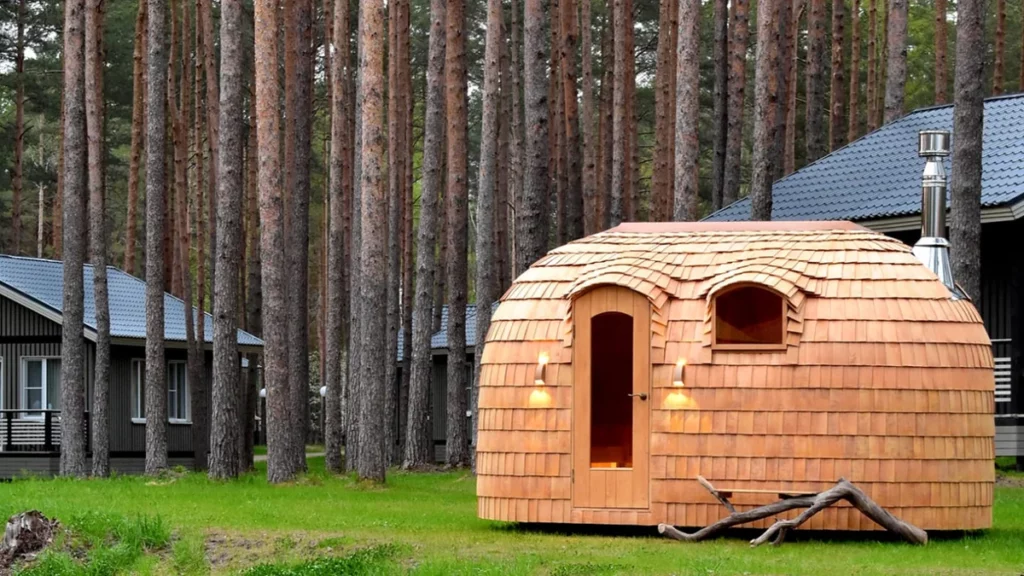

Купольная баня из дранки

Существует всего два варианта:

• радиально-дуговой каркас. Это конструкция из комплекта несущих элементов в форме дуг, каждая из которых имеет форму боковой стенки купола в центральном сечении. Дуги одинаковые (обычно), крепятся в нижней точке к опоре, а в верхней соединяются все вместе. После установки обшивки возникает объемная фигура в форме полусферы;
• несущая система из геоэлементов. Они образуют систему треугольников, создающую пространственную решетку в виде купола. Остается только обшить ее снаружи, чтобы получить купол нужного размера.

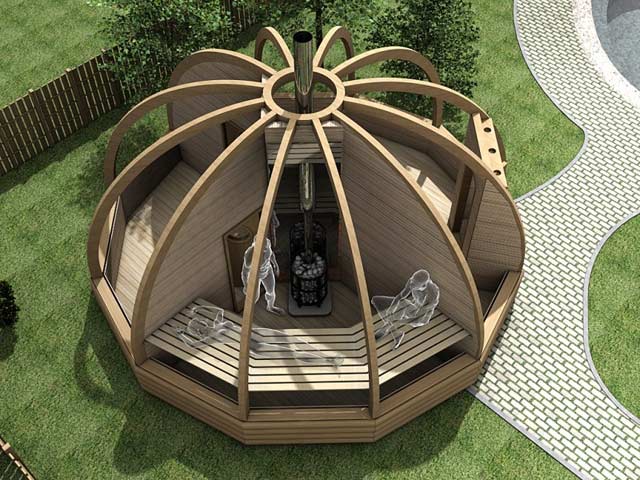

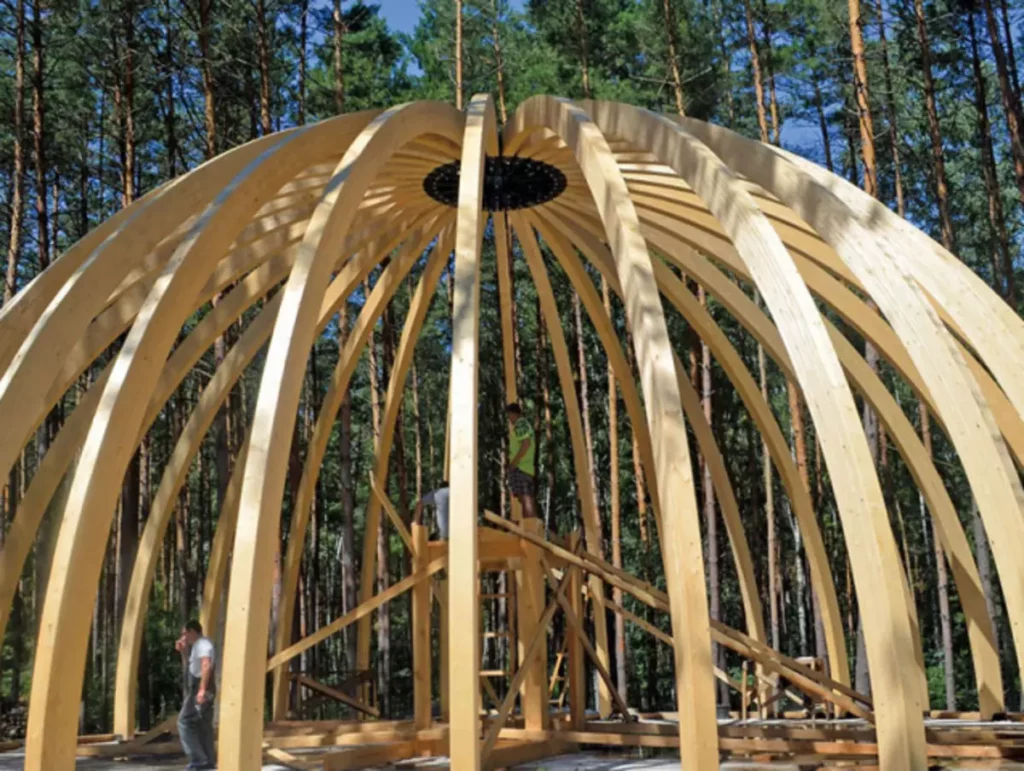

Радиально-дуговой каркас

Все несущие дуги соединяются в верхней точке купольного здания бани с помощью специального металлического приспособления, именуемого «крабом», «медузой» или коннектором Фуллера

Такие постройки обладают массой преимуществ — их легко транспортировать, сборка производится прямо на месте и не занимает много времени. Вес готового купола невелик, что позволяет отказаться от мощного фундамента.

Однако некоторые пользователи предпочитают строить купол из штучных строительных материалов. Используются блочные элементы, отличающиеся высокой прочностью и малым весом (полистиролбетон или керамзитобетон). Из них строят купол, используя методику постепенного суживания диаметра (подобную методику применяют эскимосы при строительстве ледяных жилищ — иглу). Для того чтобы избежать ошибок, используют специальные опоры криволинейной формы.

Достоинства и недостатки

Достоинства купольной бани:

• эффективное проведение банных процедур за счет создания пробки из горячего воздуха;
• равномерное распределение нагретого воздуха по всей площади бани;
• возможность сэкономить топливо;
• малые теплопотери — баня долго сохраняет высокую температуру;
• внешняя привлекательность, оригинальный облик помещения;
• возможность продемонстрировать гостям и окружающим людям свою фантазию, способность создавать необычные постройки.

Недостатки:

• постройка купола представляет собой довольно сложную инженерную задачу;
• размещение печи допускается только в центре купола;
• наружная и внутренняя отделка криволинейных поверхностей является весьма сложной процедурой.

В последние пару десятилетий жизнь в частном доме и обладание баней из бревна вновь пользуются спросом

Несмотря на присутствие отрицательных моментов, купольные бани понемногу входят в моду и становятся обычными сооружениями на участках дачных или частных домов. При этом владельцы отмечают, что построить такое сооружение их сподвигло не столько желание получить эффективную баню, сколько стремление выделиться и проявить свои выдающиеся способности.

Бассейн в бане

Устройство даже небольшого бассейна в бане потребует определенных дополнительных трудозатрат. Материалом для бассейна может железобетон, пластик, металл, древесина. В зависимости от финансовых возможностей и площади помещения зависят размеры бассейна. Конструкции дна и стен бассейна из железобетона оштукатуривают и облагораживают керамической плиткой.

Специальным способом подготовленные доски из дуба используют для изготовления своеобразных купелей глубиной до полутора метров.  Наиболее распространенным металлом для бассейна является нержавеющая сталь. Водоотвод из таких бассейнов периодически осуществляют глубинными насосами в близлежащий пруд.

Эстетическая форма

Купольная баня не просто выглядит со стороны эффектно, но и обладает рядом значительных преимуществ, в числе которых:

• высокая сейсмическая устойчивость. В куполообразном здании с удивительной равномерностью распределяется основная нагрузка, которая не теряет своей устойчивости при разрушении более чем 30% каркаса;
• минимальные затраты, которые связаны с небольшим весом конструкции;
• планировка внутренних помещений не ограничивается распорками или колоннами;
• прекрасная звукоизоляция, так как в купольном доме меньше слышатся различные шумы;
• купольная парилка быстро нагревается и очень быстро остывает. Благодаря этому можно будет в значительной степени сэкономить.
