Базовые изображения и функциональные признаки
Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.
Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.
Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.
Функции подвижных контактов
Основные функции могут выполнять только неподвижные контакты.
Функции неподвижных контактов
Нулевые проводники
Эти электропровода подразделяются на три категории:
- нулевые рабочие проводники.
- нулевые защитные (земляные) проводники.
- нулевые проводники, совмещающие в себе защитную и рабочую функцию.
Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:
- голубой цвет по всей протяженности без дополнительных вкраплений;
- синий цвет по всей длине жилы без дополнительных вкраплений.
Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.
Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.
Что такое «ноль» и «фаза»?
Цветовая и буквенная маркировка силового однофазного кабеля
Если просто:
- «Фаза» – это более высоковольтный провод, опасный для жизни.
- «Ноль» – или полностью или частично заземлённый провод (что на самом деле не делает его безопасным полностью)!
Проверить «ноль» и «фазу» можно при помощи отвёрток с подсветкой или даже самодельного пробника из светодиода или лампы из люминесцентного “стартёра” (если вы читаете этот раздел, то самому вам его делать точно не стоит). «Фаза» будет светиться, «ноль» – нет.
Конечно, есть и исключения. Например, при отключенном проводе «фазы» может светиться и «ноль», получая потенциал от включенных приборов или другую утечку (возможно, связанную с неисправностью проводки).
Третий провод, если он есть – это, скорее всего, заземление, и он самый безопасный из всех. При этом между «нулём» и заземлением даже при исправной проводке может оказаться довольно болезненный при прикосновении (и тоже опасный) электрический потенциал.
Кабели следует всегда подключать согласно цветовой маркировке (см. рисунок).
Знакомство детей с марамойкой…
Вчера вечером после возвращения детей из лагеря, праздничного ужина и ухода супа, дети рассказали, что папа предложил им в выходные пойти в кино «вчетвером, вместе с его новой тётей, потому что он её очень любит, скоро они будут жить вместе, и он хочет познакомить их друг с другом» О_О Дети отказались со словами «вчетвером мы хотим ходить только с тобой и мамой», суп настаивать не стал… Дети «хотят видеть папу, а не папу в компании с другой тётей», как они мне объяснили свой ответ… Я…
Обсуждение
На собственном опыте. Муж (уже бывший) познакомил наших детей 9 и 4 года со своей возлюбленной, когда мы были еще в браке. Детям она понравилась, еще бы: она ж тоже хотела произвести на них впечатление: добрая ласковая тетя. Т.к. муж из нашего дома сразу переехал к ней, то и детей на выходные забирал к ней. Дети были не против: она их баловала. Я бесилась, пила успокоительные. И до сих пор (они еще не расписались) она себя так ведет. Бывают перегибы: звонит моему старшему и говорит как скучает по нему, как любит, ждет в гости. Я тут же звоню мужу (б/у-шному) и говорю, чтоб не вводили детей в заблуждение, по моему мнению это фарс… Он прислушивается, она не звонит какое-то время, но пишет сыну в одноклассниках… Короче, плывем по течению. Ситуация упрощается тем фактом, что сейчас с ней будет жить ее сын — 7 лет, а дети ну никак не дружат, еще и он называет БМ «папой», что злит моих))) Удачи вам, мудрости и терпения!!!
А как родилось слово «маромойка»? Это кто вообще? «Суп» — понятно, это сокращенное от «супруг». А «маромойка»?
Для чего нужна цветовая маркировка
Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.
Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.
Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.
Правила маркировки токоведущих частей согласно ПУЭ
Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.
Маркировка по цвету
Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.
Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.
Итак:
- Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
- Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять
Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.
- Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
- Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
- Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
- Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.
Буквенная маркировка проводов
Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.
Итак:
- Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А». - Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
- Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
- Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
- А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.
Таблицы буквенных обозначений радиодеталей
Речь сейчас не об этом. Тип 1 — функциональная схема Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы.
Схематичное изображение различных типов розеток — скрытых встроенных и открытых накладных. Рядом с буквенным обозначением элемента часто стоит его порядковый номер.
Внутри групп устройства делятся по количеству полюсов, наличию защиты.
Внутри групп устройства делятся по количеству полюсов, наличию защиты. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения. Все это также отображается графически. В — значок электричества, отображающий переменное напряжение.
Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. Виды и типы.
Это также помогает читать схемы. Построение обозначения должно обеспечить возможность однозначного указания места любой части объекта в конструкции. Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию.
Мощность варьируется от 0. Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис.
При разнесенном способе представления допускается к номеру добавлять условный номер изображений части элемента или устройства, отделяя его точкой. Указание функции элемента не служит для идентификации элемента и не является обязательным. Но начнем немного издалека После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.
как научиться читать схемы
https://youtube.com/watch?v=e9Mh3iIhKNE

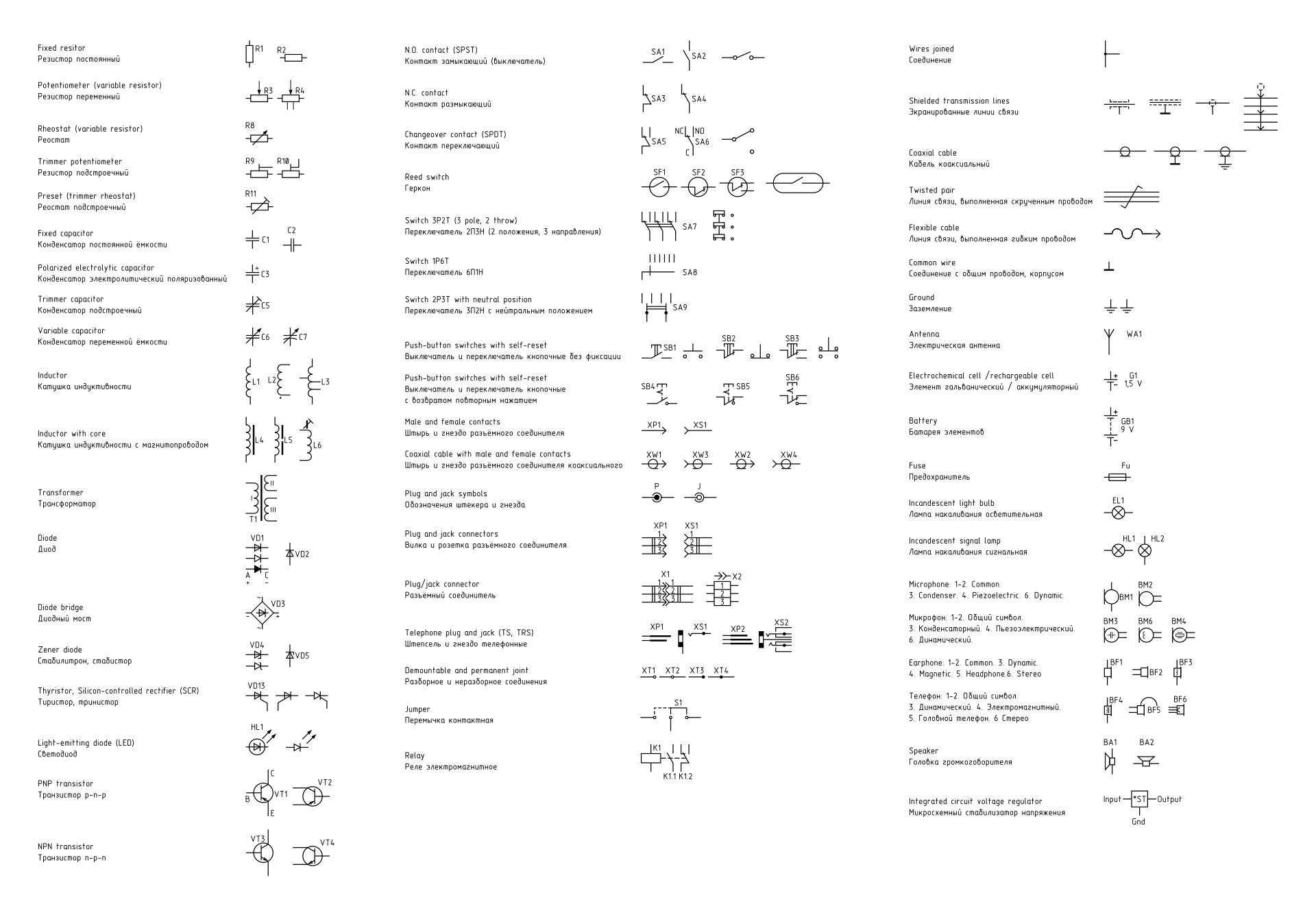

Символы для чтения принципиальных схем
Символы принципиальных схем напоминают базовые. Чтобы научиться их читать, следует запомнить стандартные значки всех элементов, которые есть в электроустройствах. Основные из них: обозначения букв и цифр, пунктирные, механические и экранированные линии, коаксиальные кабели и другие. В этом списке можно опустить значки для радиоустройств, так как при составлении схемы электросети жилого дома они не столь востребованы.
Примеры обозначений:
- разъемные элементы обозначаются значками Х1 и Х2;
- общепринятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
- экранирование рисуют штрихпунктирной линией, связывая ее с общим проводом. Это обозначение необходимо, так как многие узлы электроустройств реагируют на магнитное поле.
Для того чтобы грамотно читать принципиальные схемы, необходимо научиться отличать цепи главной схемы от вторичных. В основе главных цепей части, преобразовывающие поток электроэнергии, в основе вторичных узлы мощностью не более 1 киловатта. Они учитывают и измеряют расход электричества и координируют работу электроприборов.
Примеры построения обозначений контактов коммутационных устройств
С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
Условное графическое обозначение элемента аналоговой техники: 1 обозначение функции элемента; 2 линии выводов; 3 указатели; 4 метки; 5 основное поле; 6 дополнительные поля Обозначения основных меток выводов Метка вывода Начальное значение интегрирования Установка начального значения Установка в состояние 0 Установка в исходное состояние сброс Поддержание текущего значения сигнала Строб, такт Пуск Балансировка коррекция 0 Коррекция частотная Питание: от источника напряжения общее обозначение от источника напряжением 15 B Общий вывод общее обозначение : для аналоговой части элемента для цифровой части элемента Обозначение I S R SR H C ST NC FC Таблица 13 U 15 B V V или V V 35 Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество.
Пример функциональной схемы телевизионного приемника Принципиальная. С целью повышения компактности схемы допускается размеры графических обозначений пропорционально уменьшать.! В приложении приведены примеры электрических схем.
Переключатель двухполюсный трехпозиционный с самовозвратом в нейтральной положение 5. Но начнем немного издалека В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.
Функциональные части на схеме изображают в виде прямоугольников или условных графических обозначений. Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.
Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Пример функциональной схемы телевизионного приемника Принципиальная.
На схеме должны быть изображены изделие, его входные и выходные элементы разъемы, зажимы и т. Выключатель концевой с двумя отдельными цепями 9. Графические обозначения следует выполнять линиями той же толщины, что и линии связи. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.
Понятие схемы и ее составных частей Разновидности схем и их особенности Условные обозначения в электрических схемах Буквенно-цифровые позиционные обозначения Графические обозначения Коммутационные и контактные элементы Резисторы и конденсаторы Полупроводниковые элементы Элементы аналоговой техники Элементы цифровой техники Электрические машины Прочие элементы Общие правила выполнения схем Основные положения Линии Текстовая информация Оформление схем Заключение.. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Поскольку функциональные схемы при эксплуатации изделия применяют совместно с принципиальными, необходимо чтобы буквенно-цифровые обозначения элементов и устройств на этих схемах были одинаковыми. Переключение SWT или

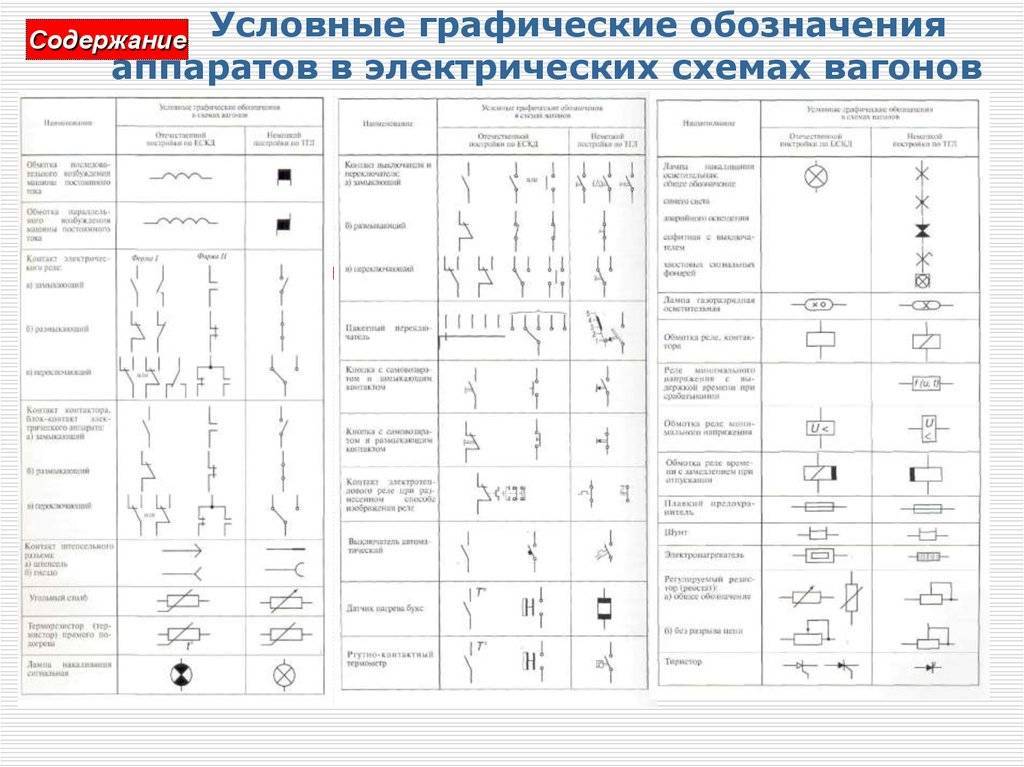

Условные графические обозначения силового оборудования станций и подстанций

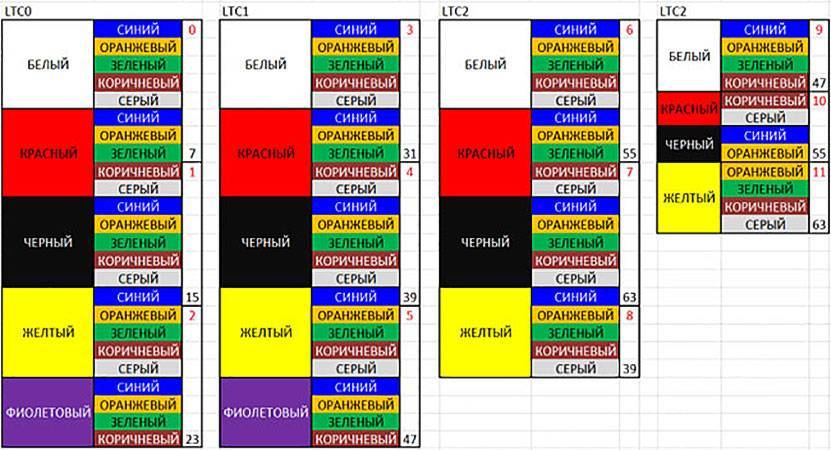

Цветовая маркировка проводов
В п.1.1.30 Правил оговаривается, что не обязательно применять цветную изоляцию по всей длине провода, достаточно окрасить лишь непосредственные подключения к входам шин.
Способ обозначения фаз
Как можно видеть на рисунке выше, для фаз применяется три цвета, а также дублирующее буквенное обозначение. Нулевые провода изолируют с применением синей изоляции. Если кабель состоит из множества жил, то цветовая маркировка проводов может варьироваться от тёмно-синего до светло-голубого.
Варианты цвета нулевого провода
Не имеет значения, сколько фаз в рассматриваемой сети – всегда применяется синий и его оттенки. Если же изоляция жёлто-зелёная, то, как было отмечено выше, проводник защищен. Он подключается к корпусу установки для создания дополнительной защиты в случае повреждений.
Для сетей постоянного тока «Плюс» отображается красным цветом, а «Минус» – синим. Ноль использует тот же цвет, что и у переменных сетей. Обычно цвет дублируется знаками «+» и «-». Заземление часто помечается буквой «М».
Буквенная маркировка проводов
Стандарты буквенной и цветовой маркировки проводов Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.
Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:
- в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
- пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
- в п. 6.2.12 сказано, что в электрике L является фазой.
L – обозначение фазы
Обозначение L и N в электрике В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.
N – буквенный символ нуля
Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или NULL. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.
PE – индекс заземления
Маркировка заземления Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.
Цвета в сетях постоянного тока
Буквенное обозначение проводов
В трёхфазных сетях буквы интуитивно соотносятся по очереди – первая фаза «А», вторая «В», третья «С». У однофазных систем все упрощено – в основном пользуются «L». Нулевые провода соотносятся с «N» или «0».
Однако, далеко не всегда подобные обозначения можно найти в старых щитках. Дело в том, что во времена СССР фазы часто обозначались как «Ф1», «Ф2», «Ф3». Однофазная соответственно, «Ф».
Зелёный или желтый цвет «земля» на рабочих чертежах обозначается «РЕ» с использованием условного знака.
«Земля» на схемах
Легко обозначить буквами кабеля с применением колечек, которые промышленно надрезаны из пластиковой трубки, где присутствуют все буквенные и цифровые варианты маркировки.
Как правильно и безопасно подключать лампы
Регулярно в этих самых интернетах возникают вопросы, куда должна подходить фаза при подключении светильников.
Ответ один: фаза подходит всегда и только к выключателю!
- Лампочки меняются намного чаще, и отключенный выключатель надёжно изолирует опасный для жизни потенциал от люстр и других светильников.
- Замену часто производят совершенно не понимающие в электрике люди.
- При замене бывает необходимо протянуть контакты патрона, или поджать пружинку.
- Намного безопаснее пройдёт и замена самой люстры на новую.
Во всех этих случаях, если вы не забыли отключить выключатель, то и запланированные и нежданные манипуляции со светильниками будут относительно безопасны.
Как подключаются выходные контакты
Наличие большого количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные сложности с их подключением. Неопытному пользователю без измерительного оборудования сложно определить, какой из проводников ответственен за включение конкретной лампочки в люстре или одной из групп осветителей. В этой ситуации приходится действовать методом проб или ошибок.
Порядок действий с каждым типом выключателей можно представить в виде следующего алгоритма:
- при одноклавишном варианте на выключателе имеются L и L1 –это означает, что к выходу подсоединяется только один отводящий проводник;
- в двухклавишном аналоге их придется поочередно подсоединять к каждой из выходной клемм, и смотреть какой из осветителей загорается;
- на основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;
- в трехклавишном образце возможности расширяются: придется перебирать порядок подключения много раз (количество комбинаций из трех вариантов равно 6-ти).
Упростить последнюю операцию удается, если поочередно подсоединять «неопознанные» отводящие проводники с фазным проводом и наблюдать, какие лампочки, группы или светильники загораются.
Советы по выбору автоматического выключателя
Существуют два основных критерия выбора АВ. Первый основывается на исполнении АВ своей целевой функции – обеспечения защиты электрических цепей от перегрузки по току с заданными характеристиками, второй – на соотношении цена/качество, выбранного типа АВ.
Номинальный ток АВ выбирается со значением меньшим или равным, чем максимальный ток, на который рассчитана защищаемая электрическая цепь. Если электрическая цепь выполнена медным проводом с сечением токопроводящей жилы 1,5 мм2, для защиты такой цепи следует выбирать АВ с номинальным током не более 16 А. Так как для проводов данного типа максимально допустимый рабочий ток должен быть не более 21 А, а допустимый ток короткого замыкания длительностью 1 с должен быть не более 170 А, защитная характеристика АВ может быть выбрана С типа. В данном случае класс токограничения может быть любым, однако следует учитывать, что чем раньше произойдет отключение электрической цепи при коротком замыкании, тем меньше вероятность возникновения аварийной ситуации и больше шансов сохранить электрооборудование в исправном состоянии.
Количество полюсов АВ выбирается исходя из количества защищаемых электрических цепей. Для однофазной цепи – обычно применяются двухполюсные, для трех фазных – трех и четырехполюсные АВ.
Из практических соображений систему защиты от токовых перегрузок целесообразно строить по двухуровневой схеме. Первый уровень защиты выполнить на основе ВД. Так как потребители электроэнергии обычно распределены по отдельным помещениям, вторую ступень защиты целесообразно выполнить распределенного типа, группируя электрические цепи по функциональному назначению и снабжая каждую группу отдельным АВ, что позволит избежать общего отключения электроэнергии при возникновении локальной токовой перегрузки. При этом ВД должен быть рассчитан на суммарный ток всех потребителей электроэнергии.
Виды проводов
При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.
Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны
Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.
Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.
Что обозначает L
Обычные обозначения на выключателях освещения используются для обозначения их контактных разъемов или для указания, где находится их ключ.
Схема подключения однокнопочного переключателя
Предположительно, этот символ взят из первой буквы английского слова Line, что означает линия или линейный провод. Второй контакт тоже имеет свое обозначение, которое у разных производителей разное:
- Маленькая стрелка вверх.
- Тот же знак, но с добавлением черты – L`.
- Только один («1»).
- Буква L с добавлением единицы – это L1.
Для ряда производителей эта ветка совершенно не подходит. Если она сверху, от нее отводят провод на люстру или распределительную коробку.
Схема подключения двухкнопочного переключателя
ПУЭ определяет, с каких сторон подводить проводники и снимать их с выключателя. Согласно требованиям стандартов подключение производится снизу, а ответвление монтируется сверху.
Для двух- и трехклавишных устройств количество отходящих проводов увеличивается до двух и трех соответственно, что вынуждает производителей маркировать дополнительные контакты. Поэтому их обозначения часто включают значки, такие как L2, L3 или ту же букву, но с двумя или тремя штрихами. Также возможно, что вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру выходного проводника.
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
- Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
- Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

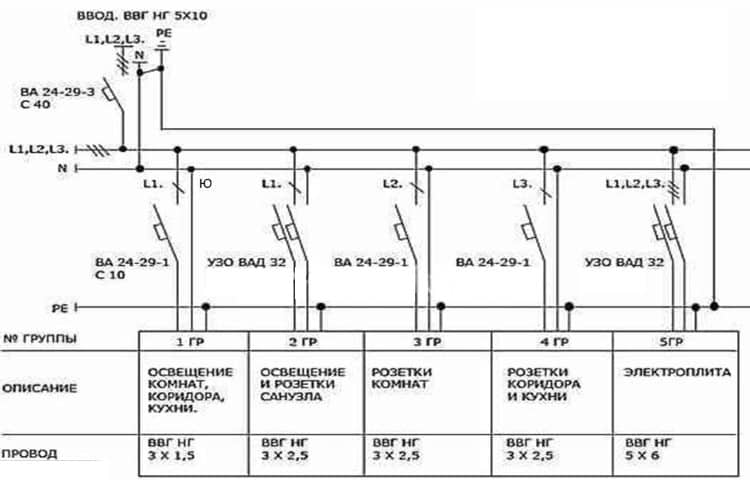

Пример однолинейной схемы
Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.
Монтажная схема стационарного сигнализатора горючих газов
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Цвета изоляционного покрытия проводников
В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.
Жила заземления
С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.
Защита должна быть организована как на промышленных, так и на жилых объектах.
Нулевые рабочие контакты
По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).
Фазный провод
Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.
Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.
Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.
Классификация проводов
Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.
Исходя из вышеописанного, делаем вывод, что провода бывают:
- защищенными;
- незащищенными;
- силовыми;
- монтажными.
Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.
