Устройство ленточного фундамента для частного дома

Сфера применения и виды ленточного монолитного основания

Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:

  • Большой вес стен дома из камня, кирпича, бетона
  • Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
  • Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
  • Закладка в проект цокольного этажа, гаража, подвала в будущем доме

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.

По типу сборки конструкции ленточный фундамент может быть:

  • Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
  • Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.


Монолитные ленточные фундаменты по типу заглубления и конструкции:

  • Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
  • Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
  • Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
  • Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
  • Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.

Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.

Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.

Виды ленточного фундамента

Главный критерий, по которому различаются основания, – глубина залегания. Она зависит от массивности постройки и типа почвы. Также значение имеют конструктивные особенности ленты.

Цельнолитой

Другое название – заливной, или монолитный, фундамент. Его устанавливают на месте строительства. Саму бетонную полосу обязательно армируют, а перед ее сооружением возводят деревянную опалубку, предотвращающую растекание раствора.

Характеристиками цельнолитого фундамента являются:

  1. Простота возведения.
  2. Надежность конструкции.
  3. Высокая устойчивость к изгибающим нагрузкам.

Цельнолитой фундамент имеет надежную конструкцию.

Сборный

Фундамент сооружают при помощи готовых железобетонных блоков. Их раскладывают на участке, скрепляя между собой цементным раствором. Армирование конструкций применяют, однако делать это необязательно. Сборный фундамент используют преимущественно при строительстве небольших домов (до 5 этажей). По своим несущим качествам он ни в чем не уступает цельнолитому основанию.

Его особенности:

  1. Несложные подготовительные работы.
  2. Высокая устойчивость конструкций к холоду, что делает возможным строительство основания в зимний период.
  3. Быстрота ее монтажа.

Однако фундамент не подходит для грунтов с органическими примесями (торфом, илом).

Сборный фундамент делают из железобетонных блоков.

К этой разновидности также относится свайно-ленточный фундамент. Для доставки блоков на место строительства необходимо привлекать подъемную и погрузочную технику, что увеличивает стоимость фундамента. При этом сами материалы дешевые.

Мелкозаглубленный

Его используют в строительстве домов каркасных, из бруса или бревен и при других легких постройках. Возведение фундамента проходит на минимальных глубинах, поэтому основание годится только для устойчивых грунтов (скальных пород, гравелистых песков, крупнообломочных оснований).

В процессе строительства внимание уделяется:

  • фактору опирания (в пределах 500 мм от поверхности);
  • обустройству гидроизоляции;
  • армированию;
  • укладке утеплителя.

Мелкозаглубленный фундамент используют в строительстве каркасных домов.

Качественная установка защитных слоев основания позволяет снизить воздействие пучения грунта. Незаглубленная конструкция требует хорошего дренажа для удаления воды, скапливающейся в песке.

Существенное достоинство мелкозаглубленного фундамента в том, что он не требует тяжелых земляных работ. Однако при таком основании отсутствуют подвальные помещения (в качестве компенсации на участке нередко возводят вспомогательные постройки, пристройки и пр.).

Глубокого залегания

Он относится к самым надежным основаниям, т.к. имеет наилучшую несущую способность. Монолитный бетонный блок подвергают армированию композитной или стальной арматурой, затем погружают в грунт.

Глубину заложения фундамента определяют в зависимости от:

  • уровня расположения подземных вод;
  • несущей способности почвы и чередования ее слоев;
  • уровня промерзания поверхности;
  • планируемой высоты подвальных помещений.

Фундамент глубокого залегания является надежным основанием.

Заглубленный фундамент применяют при строительстве многоэтажных домов либо для возведения построек из тяжелых материалов. Проведение работ требует немалых материальных и физических затрат, однако его можно использовать на сыпучих и других сложных грунтах. Этот тип основания практически не применяют для частного строительства.

Расчет ленточного фундамента

Любой монолитный ленточный фундамент для многоэтажного дома или одноэтажного строения проектируется с учетом нормативов и требований, указанных в СНиП 3.03.01-87 и ГОСТ Р 52086-2003.

В расчетах обязательно берут во внимание результаты гидрогеологических изысканий участка, опыт эксплуатации соседних зданий. В первую очередь, нужно определить характеристики и состав почвы на предполагаемой глубине, сделать под будущий фундамент чертеж

Глубина заложения

Данный параметр находится в прямой зависимости от веса здания, глубины промерзания грунта в регионе. Крупный коттедж на грунте с оптимальной несущей способностью требует таких показателей: глубина промерзания грунта плюс 10 сантиметров (минимум 50-70 сантиметров). При наличии подвала глубину увеличивают. Если создается мелкозаглубленное основание, граница промерзания не оказывает влияния на глубину заглубления.

Что касается границы грунтовых вод, то глубина прохода фундамента зависит от месторасположения слоя, на который планируется опирать основание: можно делать ниже или выше линии. Если ниже – обязательно понадобятся дренаж и антикоррозийная обработка ленты.

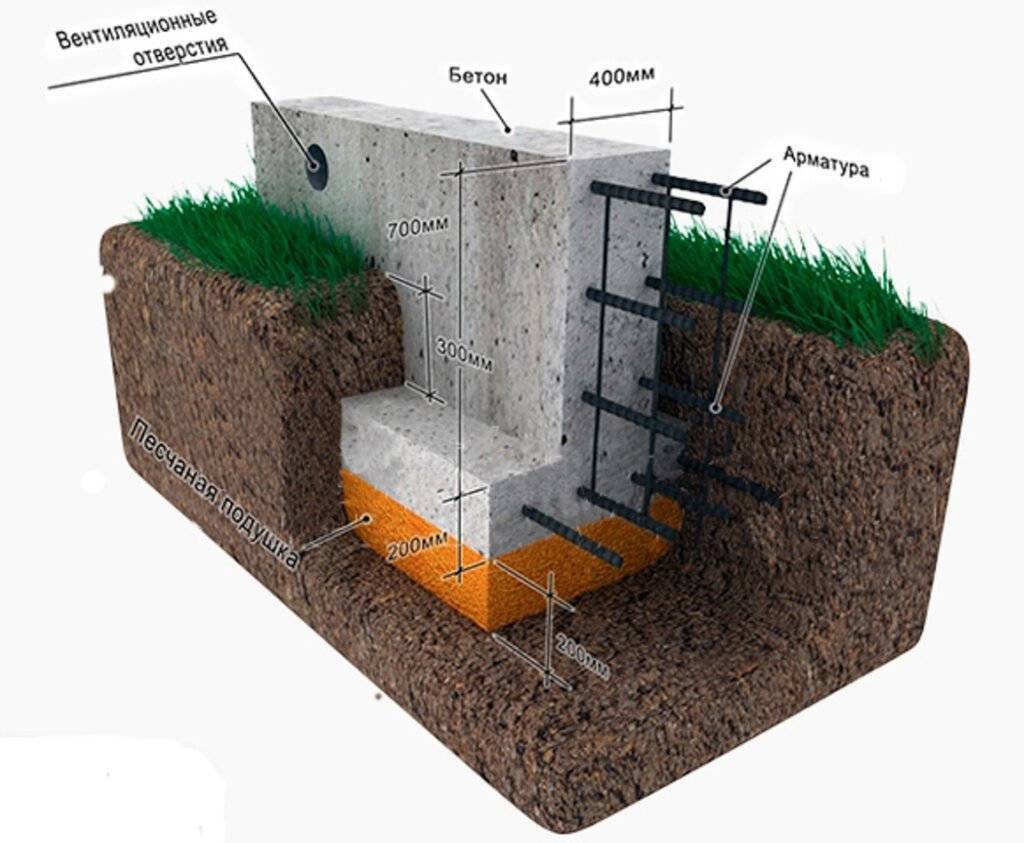

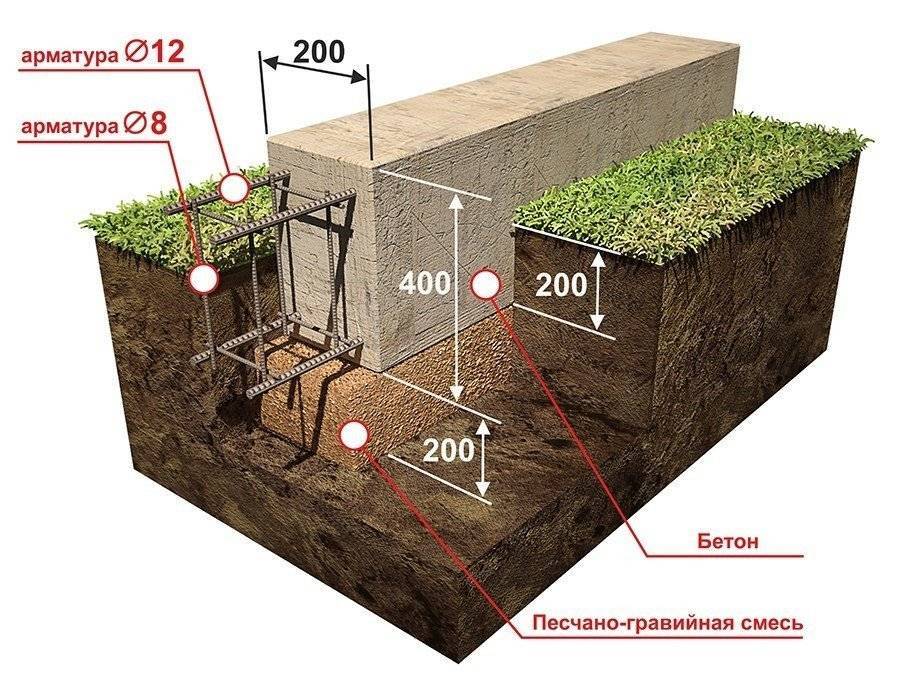

Ширина и высота монолитной ленты

Монолитный ленточный фундамент размеры может предполагать любые. Все зависит от типа здания.

Определение ширины ленты:

  • Здания из газо/пеноблоков, силиката и иных легких штучных материалов – берется ширина несущих стен + 10 сантиметров
  • Дома каркасные– ширина стен (для 2-этажного строения) или -10 сантиметров от ширины стен (один этаж)
  • Дом из бруса – ширина бруса +/- 10 сантиметров (величина зависит от числа этажей)

Общая формула для просчета высоты ленточного фундамента (независимо от типа материала): уровень снега в регионе строительства + 20 сантиметров (но не более 2 значений ширины). Длину определяют в виде суммы всех несущих стен дома. С учетом всех параметров можно просчитать площадь подошвы фундамента.

Расчет несущей способности

Фундамент ленточный монолитный (армированный) должен выдерживать все возложенные на него нагрузки. Для этого выполняется расчет, позволяющий оценить устойчивость подстилающей почвы при влиянии на нее нагруженного основания. Вычисляют по формуле:

S>Yn*F/Yc*Rо – тут:

  • S – площадь самой подошвы в квадратных сантиметрах
  • Yn – коэффициент надежности (равен 1.2)
  • Rо – расчетное сопротивление почвы основания
  • F – общая нагрузка на фундамент в килограммах
  • Yc – коэффициент, который зависит от условий работы

Общую нагрузку определяют, складывая вес всех строительных материалов, которые используются в строительстве, а также временные нагрузки. Можно воспользоваться для этого специальным калькулятором или специальными таблицами (есть в свободном доступе сети), где указан коэффициент условий работы, расчетное сопротивление в зависимости от вида почвы.

Правильная высота над землей

Участок ленты, возвышающийся над уровнем грунта, называется цоколем.

Он необходим для решения нескольких задач:

  • Подъем уровня пола первого этажа. Высота цоколя определяет плоскость установки перекрытия, которое большинство владельцев желает поднять над землей.
  • Защита материала стен от контакта со снеговыми массами в зимнее время. Если сугробы соприкасаются со стенами, возможно намокание и пропитывание материалов водой, что способствует разрушению конструкций дома.
  • Придание дому солидности, респектабельности. Высокий цоколь делает дом более привлекательным, увеличивает его размеры.

Обычно высоту цоколя делают не менее (минимальное значение) 40 см и выше.

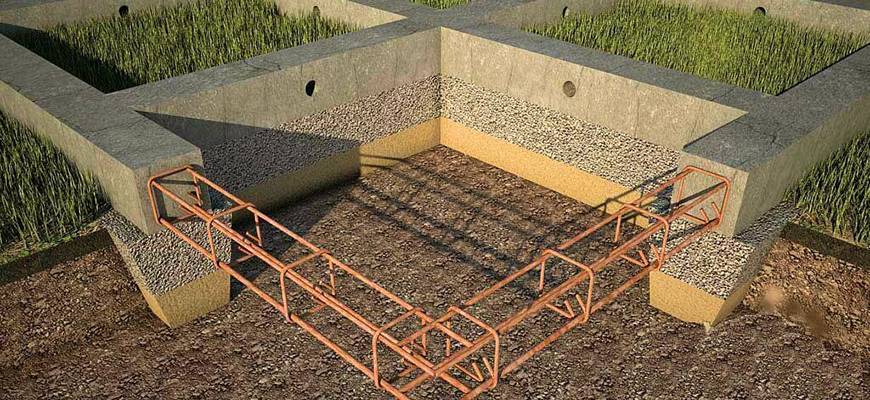

Технология армирования каркаса

Прочность фундамента обеспечивает арматурная конструкция, без которой невозможно сформировать целостное основание. Работу по армированию включают несколько этапов:

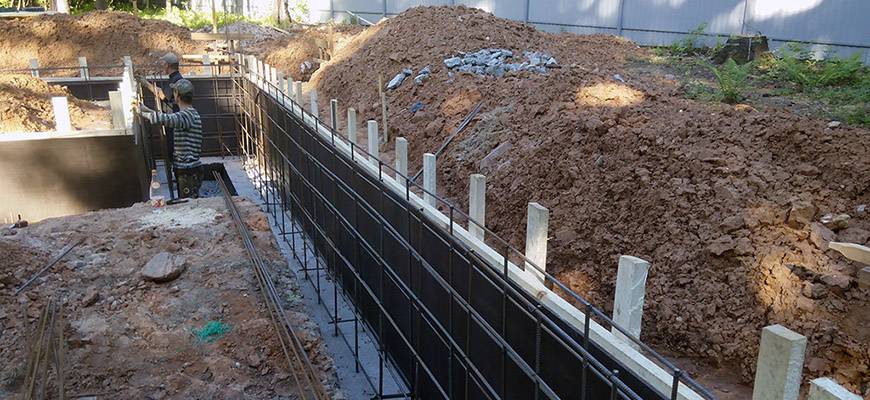

  • монтаж опалубки – вдоль периметра будущего здания устанавливается дощатый каркас, стены которого с внутренней стороны обкладываются пергаментом, благодаря которому впоследствии его будет легко снять;
  • вбивание в почву вертикально расположенных арматурных прутьев – длина арматуры, сопоставима с глубиной основания. Необходимо заглублять прутья на расстоянии 50мм от стенок опалубки, при этом они внедряются в землю с шагом до 600мм;
  • установка на дно подставок (высота до 100мм), поверх которых укладываются горизонтально расположенные арматурные прутья: функцию подставок, могут выполнять половинки кирпичей, устанавливаемые на ребро;
  • горизонтальные ряды, соединяются с вертикальными стержнями;
  • фиксация элементов конструкции в местах пересечений сваркой или проволокой.


Полезные

Материалы для ленточных фундаментов

Бутобетонный ленточный фундамент

Бутовый фундамент состоит из бутового камня и бетона в равных пропорциях. Камни для фундамента должны быть приблизительно одинакового размера (не превышающего 30 см), крепкими, без трещин, с неровными краями. Эти условия необходимы для лучшего сцепления камня с бетоном, что служит залогом прочности фундамента.

Бутовый ленточный фундамент укладывается на подушку из песка или гравия. Бетон заливается частями, перемежаясь с камнем. Ленточный фундамент без опалубки можно соорудить, если грунт имеет хорошую плотность. В этом случае потребуется изоляционный слой из рубероида или пленки, чтобы исключить попадание грунта в раствор и впитывание влаги из раствора в почву.

Ширина фундамента зависит от размера и нагрузки здания и может колебаться от 20 до 100 см. Ошибаться в расчетах при решении этого вопроса нельзя.

Бутобетонный ленточный фундамент на глинистой почве лучше не применять во избежание растрескивания бетона.

Железобетонный ленточный фундамент

Наиболее распространенный вид фундамента, привлекателен относительно невысокой стоимостью и простотой возведения. Такой фундамент хорош при строительстве домов со сложной конфигурацией. Составляющие железобетонного ленточного фундамента – цемент, песок, щебень и арматура. Такой фундамент может быть заложен под дом, расположенный на участке с песчаным грунтом.

Ленточный фундамент из кирпича

Этот вид фундамента используется при возведении нетяжелых строений – деревянных домов, гаражей, пристроек. Особое требование к грунту – он должен быть твердым и сухим. Кирпичный фундамент не следует применять на участках с высоким уровнем грунтовых вод. Указанные ограничения связаны с тем, что данный вид фундамента – обычная кирпичная кладка, недостаточно надежная и прочная для основы дома. При соблюдении правил (устройство гидроизоляции, использование обожженного кирпича, армирование) срок эксплуатации ленточного фундамента из кирпича составляет всего 30-50 лет.

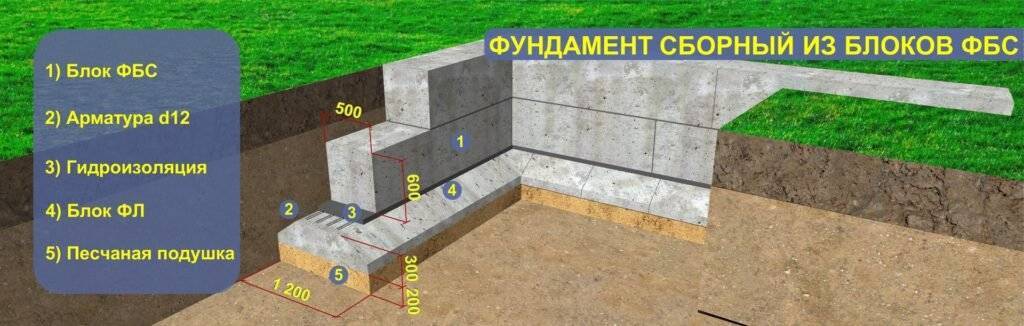

Ленточный фундамент из бетонных блоков

Ленточный фундамент из ФБС (фундаментный блок сплошной) монтируется из готовых железобетонных блоков, имеющих прямоугольную форму.
Также фундаментные блоки могут иметь форму трапеции (ФЛ), называются они блоки-подушки.
Фундаментные блоки и плиты производятся на заводе. Ленточный фундамент из блоков фбс может устанавливаться на любом грунте под любым типом зданий.

Преимущества ленточного фундамента для строительства дома

Все потребители, знакомые с этой конструкцией, выделяют в ней несколько достоинств:

  • фундаментная основа отличается предельной простотой в устройстве, так как заливать бетонную смесь и выкладывать блоки сможет любой строитель, даже начинающий;
  • универсальность ленточного фундамента под дом – на такой тип основания разрешается ставить каркасные сооружения, дома из кирпичного и пенобетонного материалов, бревенчатые срубы;
  • правильный ленточный фундамент обладает способностями выдерживать значительные нагрузочные воздействия не только снизу от почвы, но и сверху от общей массы объекта.

Ленточный фундамент – плюсы и минусы

В список плюсов ленточного фундамента строители относят такие:

  1. Небольшая стоимость строительства. Ленточный фундамент своими руками редко занимает большую площадь. Материалов для его создания нужно не так много. Из них потребуются самые простые, которые можно найти в любом магазине и даже гараже.
  2. Упрощенная конструкция по сравнению с другими видами оснований. Принцип обустройства понятен даже новичку и не предполагает работу с оборудованием, подъемным краном и т.п.

Траншею по периметру можно вырыть, вооружившись лопатой. Опалубку обустраивают пилой и молотком. Арматуру вяжут прочной проволокой из стали. Бетонную смесь замешивают на строительном участке.

Если изготовление бетона вручную кажется трудоемким процессом, всегда можно попросить у знакомых бетономешалку эконом варианта, рассчитанную на полкуба–куб.

  1. Ленточный фундамент выдерживает высокие нагрузки. По сути, это основание представлено монолитом бетона. Поэтому на нем можно смело строить дом в 2 или 3 этажа.
  2. Большая скорость работ. Если дом, под который делают основание ленточного типа, насчитывает площадь 100 квадратов, возвести фундамент с нуля реально в течение месяца. С использованием промышленных миксеров, предназначенных для замеса бетона, можно уменьшить время работы до рекордного 1 дня. Основной этап – рытье траншеи и строительство опалубки, укрепленной армированием.

Из минусов заливки ленточного фундамента выделяют следующие:

Чтобы основание получилось прочным и надежным, важно предусмотреть подготовительный этап. Специалисты проводят анализ грунта и рассчитывают необходимое заглубление

Если отнестись к этому шагу халатно, есть реальный риск того, что в зимний дом поведет в сторону или он просядет. Пучинистость почвы и ее подвижность – основные параметры, которые определяют перед строительством.
Большой удельный вес основания. На грунт, кроме основания, возлагается вес самого здания. Со временем грунт может просесть, или набок наклонится дом.

Свайный

Представляет собой ряд свай (которые вбивают или вкручивают в землю). Сваи, в свою очередь, принимают на себя нагрузку от стен здания и объединяются между собой бетонной плитой (желательно, дополнительно армированной железной арматурой). Данный вид фундамента особенно актуален на подвижных и плавающих грунтах, а также на сложном неровном рельефе.

При выборе свайного фундамента следует учитывать материал свай:

  • металлические;
  • деревянные;
  • армированные бетоном.

В зависимости от вида изготовления различают:

  • набивные (в пробуренную скважину заливают бетон);
  • вдавливаемые (устанавливают с помощью гидравлического насоса);
  • винтовые (ввинчиваются в землю).

Плюсы:

  • возможность использования на сложных грунтах и рельефе;
  • долговечность;
  • независимость от внешних факторов.

Минусы:

  • стоимость;
  • требуется специализированная техника для монтажа и бурения.

Основание из кирпича

Возводится только на сухих песчаных почвах с постоянно низким уровнем грунтовых вод. Лучший  вариант сырья – полнотелый глиняный или красный пережженный. Этот материал подойдет для надземной, подземной части основы, цоколя конструкции.

Используется кирпич при строительстве каркасных домов из дерева, небольших построек, закрытых беседок, летних кухонь.

1) гидроизоляция, 2) отмостка, 3) кладка из кирпича, 4) монолитная фундаментная плита

Плюсы:

  • нет необходимости в спецтехнике;
  • цена на материалы невысока;
  • выдерживает значительные механические нагрузки.

Минусы:

  • кирпич впитывает влагу, поэтому если гидроизоляции нет, то со временем он начинает крошиться;
  • создание этого основания требует специальных знаний или заказ работы у мастеров;
  • подходит такой фундамент только для песчаных грунтов;
  • высокая трудоемкость работ;
  • большой расход материалов.

Строительство

Для возведения фундамента этого типа стоит воспользоваться помощью мастеров или работать под их четким руководством.

Весь процесс состоит из таких этапов:

  1. Участок расчищается от мусора, корней растений.
  2. Выполняется разметка с помощью колышков, веревки.
  3. Роется траншея необходимой ширины и длины. Точные цифры зависят от размеров будущего строения.
  4. Дно утрамбовывается.
  5. Создается подушка из песка и щебня высотой в 20 см, увлажняется водой, трамбуется.
  6. Заливается небольшой слой бетонной стяжки в 5 см по всей длине траншеи.
  7. Кирпичи укладываются на раствор нужной высоты.
  8. При необходимости между порядовкой вставляется металлическая сетка, прутья арматуры. Делать это лучше в нижней и верхней части основания.
  9. Готовая лента покрывается слоем гидроизоляционного материала.
  10. По желанию хозяев проводится утепление фундамента.

Фото: кладка кирпича – продолжение фундамента

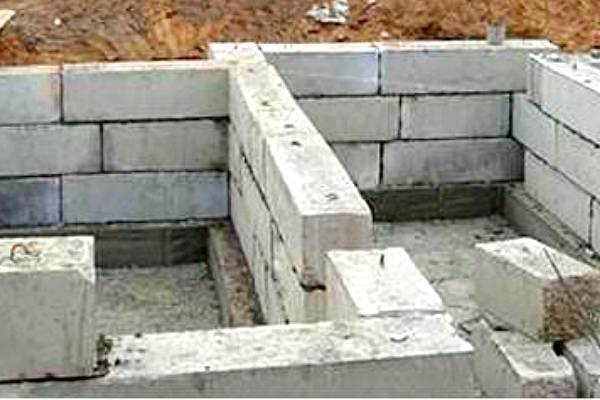

Конструкция и особенности ленточного монолитно-блочного фундамента

Бетонные блоки шириной 40 см

Монолитно-блочное основание укладывается с перевязкой каждого ряда на длину половины блока. Ширина соединительных швов составляет 15-20 мм. Укладка производится на железобетонные блоки-подушки либо на монолитную армированную плиту. Первый вариант применяется для объектов, в которых отсутствует подвальное помещение, а второй — для создания цокольного этажа.

В качестве рядовых блоков применяют такие, стандартная ширина которых составляет 30, 40, 50 или 60 см. Какой из них выбирать, следует определять в зависимости от предполагаемой нагрузки на основание. Стыки между блоками заливают послойно бетоном марки М150 (В12,5) или лучше. В химически активных типах грунта в раствор добавляют специальные добавки, призванные повысить устойчивость фундамента к их воздействию.

Ленточный сборно-монолитный блочный фундамент с прерывистой конструкцией

Прерывистый ленточный блочный монолитный фундамент допускается устанавливать только на плотные грунты или для возведения дома без подвального помещения. В его конструкции используются специальные подушки (аналог подошв столбчатого основания), предназначенные для передачи нагрузки плотным слоям грунта благодаря увеличенной площади контакта. Посмотрите видео, как сделать ленточный блочный фундамент.

https://youtube.com/watch?v=n2S_a76IKyM

Блоки могут укладываются на подушку двумя прерывистыми способами:

Раскладка в шахматном порядке. Укладка в промежуточном ряду производится с небольшим расстоянием между блоками, которое составляет до трети длины блока и не превышает 70 см.Обвязка выполняется укладкой встык. Образуемое свободное пространство между блоками засыпается грунтом и тщательно трамбуется либо бетонируется. За счёт этого конструкция оказывается дешевле обычного монолитно-блочного фундамента. Установка такого фундамента допускается только после проведения инженерных изысканий и выполнения всех необходимых расчётов, так как она обладает минимальной прочностью, по сравнению с другими типами блочных конструкций.

Какой конструкции отдать предпочтение, в каждом случае определяется путём анализа проекта здания, а также данных, полученных в результате инженерных изысканий

При этом берётся во внимание целесообразность финансовых затрат и общая стоимость объекта

Конструкция ленточного фундамента

В строительстве применяются два типа ленточных фундаментов: ленточный монолитный и сборный.

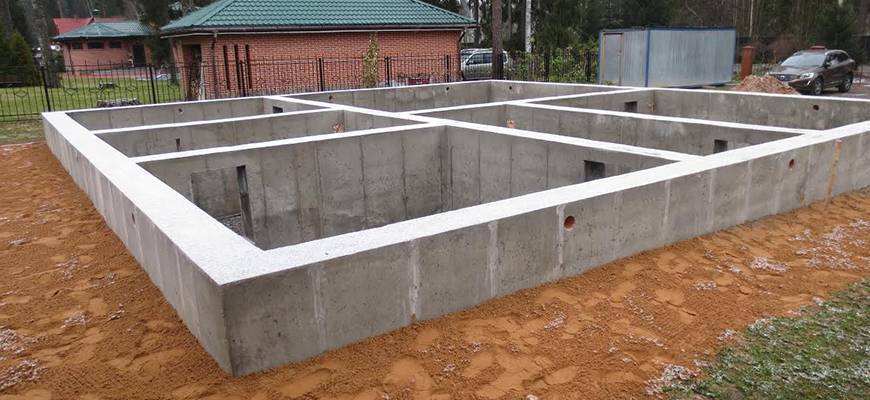

Монолитный ленточный фундамент

Представляет собой цельную конструкцию из раствора, состоящего из цемента, песка и воды. На дно траншеи укладывается щебень, устанавливается опалубка, укладывается арматура. Все это заливается раствором. Именно наличием в теле конструкции арматуры ленточный бетонный фундамент отличается от монолитного железобетонного. После заливки производится выравнивание верхней поверхности и сушка. Все поверхности такого фундамента требуют гидроизоляции.

Ленточный фундамент без арматуры возможно применить только на скальном грунте, который не сдвигается и имеет глубокий уровень залегания грунтовых вод.

Монолитный ленточный фундамент сооружается прямо на строительной площадке. Фундамент может иметь надземную часть, которая формируется при помощи прочной опалубки. Высота ленточного фундамента над землей должна быть не менее 10 см.

Минимальная ширина ленточного фундамента 35 см. Существует правило, по которому ширина фундамента должна превышать ширину стен здания на 20%.

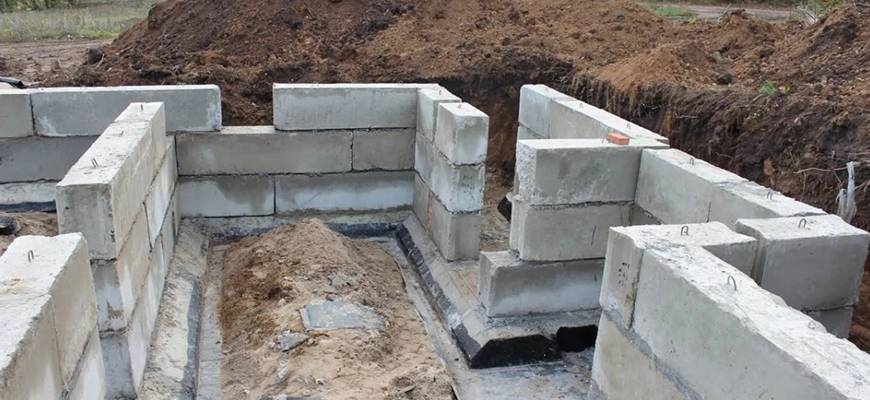

Сборный ленточный фундамент

Железобетонные блоки и плиты (подушки), скрепленные между собой, являются основой сборного фундамента. Как уже говорилось выше, данные элементы сборного железобетонного фундамента изготавливаются в заводских условиях. Они имеют очень большую массу, поэтому монтировать такой фундамент можно только с помощью крана.

Размеры железобетонных блоков различны. Блоки выпускаются сериями с определенными параметрами. При ширине 300, 400, 600 мм длина блока может быть 880, 1180 и 2380 мм. Высота блоков имеет только два размера: 300 и 600 мм.

Блоки разного размера применяются дифференцировано. Например, блоками высотой 300 мм добираются различные отверстия (продухи) в ленточном фундаменте. Такие ошибки при заливке фундамента, как отсутствие продухов для водопровода, газа, канализации, исправлять достаточно сложно. Поэтому правильный расчет на стадии проектирования не помешает.

Следует отметить: сборный фундамент, не являясь цельным, имеет стыки между бетонными блоками. Попадающая в них влага негативно влияет на прочность фундамента в целом

То есть, гидроизоляции необходимо уделить особое внимание

Для домов из дерева с подвалом имеется новая технология укладки ленточного фундамента. На заказ изготавливаются панели с ячеистой структурой из бетона, содержащего водоотталкивающие добавки, с утеплителем. Дополнительная гидроизоляция в этом случае не требуется.

Каким может быть ленточный фундамент: о видах

В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки

Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод)

Монолитный ленточный фундамент

Этот вид основания представляет собой монолитную железобетонную ленту, которая заливается непосредственно на месте строительства. К такому виду относятся незаглубленный мелкозаглубленный и заглубленный ленточный фундамент

Крайне важно при создании такой ленты, максимально оперативная её заливка. Кроме того, необходимо равномерно и быстро распределять бетон по опалубке и как можно тщательнее провибрировать его

Незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

Мелкозаглубленный ленточный фундамент

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Согласно  СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.

Так, МЗЛФ рекомендуется делать на  пучинистых грунтах с  УГВ не выше 1 метра от поверхности земли. Его закладывают выше уровня промерзания, на глубине 20-50 см от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет. Такому фундаменту необходимо утепление высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения.

В индивидуальном жилом строительстве чаще всего закладывают мелкозаглублённые ленточные фундаменты, которые могут иметь вид:

Т-образное;

Т — образный ленточный фундамент

Классическое прямоугольное.

В первом варианте работы по созданию фундамента отличаются большей трудоёмкостью. В свою очередь, прямоугольное сечение является более быстрым, простым и бюджетным способом закладки фундамента ленточного типа. Такое основание отлично подходит для возведения одно- и двухэтажных частных жилых домов из любого строительного материала.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Узнать какая глубина промерзания грунта в Вашем регионе. На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.

Заглубленный ленточный фундамент

Структура заглубленного фундамента

     Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Такой вид фундамента может закладываться на 15-20 сантиметров ниже уровня промерзания земли

При этом во внимание принимаются несущие характеристики грунта, расположение его пластов, а также высота уровень грунтовых вод

Фундамент из блоков ФБС

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
