Летний душ своими руками с солнечным коллектором: пошаговые фото инструкции монтажа

Что нужно для стройки деревянного душа?

Выбор места для летнего душа рекомендуется выбирать по следующим параметрам:

  • ближе к солнцу и дальше от сквозняка на подъеме, чтобы обеспечить хороший отток воды;
  • выкопать сливную яму глубиной около полуметра, а ее стенки обложить кирпичом, чтобы вода не вымывала почву вокруг, а шла вертикально в землю;
  • над ямой установить щит из досок, которые необходимо скрепить, например, в виде решетки.

Каркас кабинки изготавливается из дерева. В условиях повышенной влажности древесина испытывает гниение, поэтому ее желательно обработать слоем медного купороса.

Для каркаса лучше всего подойдет брус диаметром 100 мм.

Ориентируясь на то, что высота кабинки должна достигать 2,5-3 м, а размер — 100х100 см, чтобы можно было поднять руки и наклониться — просчитывается приблизительное количество материала.

Кроме этого, выделяется полметра для «сухого места», где будут оставляться вещи. В итоге площадь летнего душа составит 150х100 см.

Пошаговая технология возведения

Для начала разметить на земле прямоугольник 170х110 и пробурить по углам его отверстия глубиной 50-60 см и диаметром 90–100 мм:

Прочно установить их в отверстия и залить цементом

Спустя сутки можно прибивать к столбам доски, которые сформируют стены будущего душа, а на них – брусья для крыши.
Самое важное в летнем душе – это бак, который нужно крепко закрепить на крыше, например, с помощью канатной веревки. Его размер выбирается в зависимости от потребностей семьи.
Наполняется как ведрами, для удобства прибавив к кабине небольшую стремянку, так и через шланг, подключенный к водопроводному крану или насосу в колодце.
Если для душа используется бочка, купленная в магазине, в ней, скорее всего, уже есть кран.
Если же бочка самодельная – необходимо просверлить отверстие и приделать трубку со смесителем

Вода в баке летнего душа нагревается солнечными лучами.
Для лучшего прогрева бочки, можно сконструировать так называемую «теплицу» – небольшой деревянный каркас, обтянутый пленкой.
Он защитит емкость от охлаждения ветром, и в результате температура воды в ней будет выше на 5–10°С, чем в баке без защиты. А стенки бочки для лучшего нагревания покрасить в черный цвет.
Если планируется принимать летний душ только в жаркие дни, можно повесить на входе только шторку. Но для защиты от сквозняков лучше установить дверь.

Емкость для воды

Самые популярные материалы – пластик, черная и оцинкованная сталь (нержавеющая сталь):

  • Бак из черной стали обладает повышенной прочностью, надежный и долговечный, но, к сожалению, подвергается коррозии. Оцинкованная бочка прослужит дольше, но через 5-7 лет тоже начнет ржаветь.
  • Самый популярный — пластиковый бак, срок службы которого составляет около 50 лет. Удобны плоские модели, однако, вымыть их изнутри будет проблематично. Размер лейки – важный показатель.
  • Слишком большая по размеру — увеличит расход воды. А поскольку за счет большего количества отверстий давление снижается, то емкость поднимается выше.
  • Использование лейки небольшого размера даст противоположный результат. Поэтому оптимальный вариант — стандартный размер.

Подача воды и водоотвод

Подачу воды можно организовать различными способами:

  • наполнять ведрами;
  • организовать водоснабжения с помощью водяного насоса и подключения к системе водоснабжения;
  • использовать садовый шланг или стационарный трубопровод.

Монтаж трубопровода производится из металлопластиковых, металлических или пластиковых труб. Главные преимущества:

  • быстрый монтаж;
  • удобство соединения;
  • герметичность системы.

Выбор способа стока зависит напрямую от фундамента, типа грунта и количества людей.

Если пол, бетонированный и грунтовой фундамент, то на этапе заливания фундамента прокладывается сливная пластиковая труба.

Если выбор пал на акриловый поддон, то слив подключается к канализационной системе.

Отделка и освещение

Для наружной отделки летнего душа можно использовать любой материал: влагостойкую фанеру, ДВП, вагонку и т.д. Лучше всего оформить летний душ в стиле соседних помещений — летней кухни, сарая:

  • Вокруг летнего душа лучше посадить влаголюбивые растения, они будут впитывать из почвы излишки воды.
  • Для внутренней отделки применяются материалы с водозащитными свойствами: крепкая ПВХ-пленка, пластиковые панели, линолеум.
  • Если же покрытие будет деревянным, то его следует тщательно обработать олифой, а затем покрасить.
  • Освещение в душе можно организовать газонными светильниками на солнечных батареях – самый безопасный вариант.

Основные требования к летнему душу для дачи

Модификаций этого сооружения достаточно много, но есть ряд требований, которые выполняются практически всегда.

  1. Максимально простая подача воды в достаточном количестве. Необходим резервуар и точка раздачи – излив или душевая лейка, хотя бы в виде простого шланга. Сам резервуар также нуждается в доливе воды по мере ее использования.
  2. Нагрев воды до комфортной температуры. Обычно для этого используется тепло солнечных лучей, однако возможны и принудительные способы нагрева – с помощью электричества, газа, дров, угля и других видов топлива.
  3. Ограждение пространства для гигиенических процедур. В зависимости от условий это ограждение может быть условным (натянутая пленка или занавеси из водонепроницаемого материала), или более-менее капитальным.
  4. Поддон или удобная площадка для купальщика и отвод воды. Если планируется отводить воду в сточные коммуникации, желательно устраивать систему слива и, соответственно, водонепроницаемый поддон. Если вода будет отводиться непосредственно в почву – достаточно устройства решетчатой или другой площадки, с которой жидкость будет стекать свободно.

Можно также выделить мобильный и стационарный вариант конструкции. Мобильный легко перемещается и собирается по мере необходимости в новом месте, часто используется в походах, летних лагерях, местах общественного отдыха. Стационарный обычно возводится на собственном участке или в местах общего пользования, имеет более солидную конструкцию и долговечные материалы.

В отношении размеров вопрос решается просто: учитываются габариты доступного для возведения душа участка и объемы, а также рост, пользователей. Стандартов в отношении таких сооружений нет, по крайней мере для частного использования. Обычно принимают размеры кабинки не менее 700х700 мм, высота 2000 мм и более.

Виды летнего душа

Для изготовления современного душа используют различные материалы и технологии. При выборе стоит опираться на финансовые возможности и другие не менее важные факторы.

Деревянный душ

Деревянная кабинка – популярный и распространенный вариант. Это связано с тем, что она очень проста в исполнении. Для строительства используется экологически чистый материал, который обладает многими достоинствами. Единственный недостаток – низкая устойчивость к влаге и насекомым. Поэтому деревянные элементы подвергаются обработке антисептиками. Для строительства используют брус и доски. Оптимальным вариантом станет древесина хвойных пород, так как она обладает высокой устойчивостью к влажной среде.

Часто предлагаются комбинированные варианты – душ плюс туалетИсточник seattlehelpers.org

Деревянный душ на даче выполняется в такой последовательности:

  • Душ представляет собой каркасную конструкцию, которая состоит из стоек определенного сечения. При выборе бруса стоит учитывать нагрузку, которая будет создаваться от накопительного бака.
  • Под стойками выкапываются ямы, глубина которых составляет 80 см. На дне делается подушка из щебня и песка, толщиной 10 см.
  • Чтобы защитить брус от гниения в земле, его обмазывают битумом и обматывают рубероидом. После этого они устанавливаются в яму и выравниваются по уровню. Дополнительные стойки устанавливаются в местах монтирования дверей.
  • Снизу и сверху стойки соединяются горизонтальными брусками. Для их скрепления используют болты или уголки.
  • Бока кабинки отделывают шлифованной доской. После этого все элементы, в том числе и двери, обрабатываются лакокрасочными веществами.

При строительстве стоит продумать способ стока отработанной воды. Что касается ее подачи, то здесь на крыше устанавливают накопительные баки, которые имеют разную форму и объем.

Можно заказать сооружение полноценной ванной комнаты под открытым небомИсточник emupauto.ru

Конструкция из поликарбоната

Такая конструкция возводиться несколько проще. Для выполнения работ понадобиться сварочный аппарат. Это нужно для сооружения металлического каркаса. В качестве стоек используют профиль, сечение которого составляет 40х60мм. Для обвязки используют изделия меньшего размера.

Установка каркаса проводится аналогично. Стойки бетонируются в ямах. Между ними крепят перемычки, которые придадут конструкции жесткости, а также будут использованы для крепления поликарбоната. Сверху сваривается прочная рама, на которой будет устанавливаться бак для воды. После этого вся конструкция покрывается водостойкой краской.

Для отделки используется непрозрачный листовой поликарбонат, толщина которого составляет от 6 до 10 мм. Для порезки материала используют дисковую пилу.

Душевая из поликарбоната прогревается как теплицаИсточник prosamodelki.ru

Душ из профнастила

В качестве летнего душа можно использовать и конструкцию из профнастила. Это материал имеет небольшой вес и отличается своей долговечностью. Для сооружения каркаса используют деревянные бруски и металлический профиль определенного сечения.

Строительство душа выполняется по аналогичной схеме. Стойки соединяются поперечным профилем, который придаст конструкции жесткости. Для фиксации отделочного материала используют оцинкованные саморезы, оснащенные уплотнительными шайбами. Двери представляют собой каркас из профиля, который обшивается профнастилом. Для резки материала используют ножницы по металлу или болгарку с зубчатым диском.

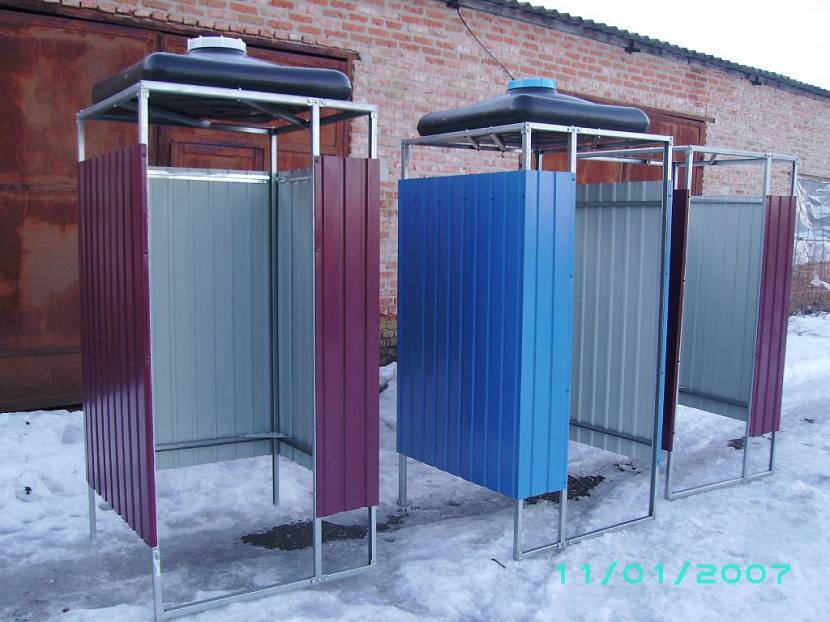

Аккуратные кабинки из профнастилаИсточник tltext.ru

Кирпичный душ

Чтобы соорудить душевую кабину из кирпича, необходимо сделать мелкозаглубленный фундамент. Для этого по периметру выкапывают траншею шириной 20 см и глубиной 40 см. Чтобы сэкономить на возведении основания, в бетонный раствор кидают битый кирпич или камень.

Когда бетон застынет, выполняется кладка на цементный раствор. При этом устраивается дверной проем необходимых размеров. Дверь может быть сделана из дерева или металлического каркаса, обшитого профнастилом. Сверху на кладке укладываются бруски, которые будут служить основанием для кровли и установки бака для воды.

Кирпич это капитальная постройкаИсточник ydachadacha.ru

Готовый душ из поликарбоната

При слове «поликарбонат» большинство из нас представляет себе теплицу. Сразу возникает вопрос – как пользоваться подобным душем, он же прозрачный? Однако специально для душевых кабинок выпускается материал, который прекрасно всё скроет. Поликарбонат крепится к металлическому каркасу, а вся конструкция – к основанию, желательно бетонному. При этом используются анкерные крепления.

Если вы все-таки не хотите задумываться над тем, как сделать летний душ самостоятельно, то моделей готовых поликарбонатных душевых кабинок сейчас очень много. Они могут быть одинарными или двойными и даже тройными – то самое сочетание душ + туалет + раздевалка, о котором уже говорилось. Комплектация тоже может быть различной и подбирается по финансовым возможностям покупателей. Например, более дешёвый вариант – это душевая кабинка с занавеской вместо двери.

Какой бы замечательной ни была поликарбонатная душевая кабина для дачи, вам всё равно придётся обустраивать сток и дренажную яму (при большом количестве активных пользователей). Но эти усилия искупает простота дальнейших действий. Монтаж готовых поликарбонатных кабинок – дело относительно несложное. Да и времени много не займёт.

В зависимости от конструкции и цвета пластика такие постройки могут выглядеть очень привлекательно. Конечно, хвастаться кабинкой из поликарбоната и ставить её на самом видном месте не стоит. Зато самим хозяевам и гостям на даче будет очень приятно и посмотреть на такой душ, и помыться в нём. Кроме того, за поликарбонатом не нужен особый уход.

Принцип работы

Чтобы душ начал функционировать, требуется нажать на педаль насосной установки. При активации механизма всасывания в шланг, закрепленный в резервуаре, подается некоторое количество воды. Жидкость под давлением проходит через помпу и попадает в трубку, ведущую к лейке, а затем выливается наружу.

Для первой подачи необходимо несколько раз нажать на педали. Когда вода достигнет конца трубки, следующее нажатие активирует струю. Т. к. каждый человек адаптирует работу установки под себя, то после нескольких сеансов можно просчитать, сколько ресурсов тратится в среднем каждый раз во время мытья, и избежать их перерасхода.

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.{banner_downtext}Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.

Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Видеокурс по изготовлению панельного солнечного водонагревателя

Устройство вакуумного коллектора

Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:

  • тепловая изоляция с помощью вакуума;
  • использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.

Идеальный вариант защитить абсорбер для коллектора от тепловых потерь – это заключить его в вакуум. Медная трубка, наполненная хладагентом и покрытая абсорбирующим слоем, помещена внутрь колбы из прочного стекла, воздух из пространства между ними откачан.

Концы медной трубки входят в трубу, через которую протекает теплоноситель. Что происходит: хладагент под воздействием солнечных лучей закипает и обращается в пар, он поднимается по трубке вверх и от соприкосновения с теплоносителем сквозь тонкую стенку снова переходит в жидкость. Ниже показана рабочая схема коллектора:

Фокус в том, что в процессе превращения в пар вещество поглощает гораздо больше тепловой энергии, чем при обычном нагреве. Удельная теплота парообразования любой жидкости выше, нежели ее удельная теплоемкость, а потому вакуумные солнечные коллекторы весьма эффективны.

Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.

Дачный душ своими руками из готового комплекта (с подогревом)

Данное руководство построено на основании видео от производителя легких конструкций «Уральская Усадьба Теплицы».

Комплект состоит из металлических рам и арок, выполненных из квадратного профиля 20х20 и 20х40 мм с окраской порошковым способом. Обшивка – поликарбонат 4 мм.

Размеры сооружения не указаны, поскольку у разных производителей они сильно отличаются!

Сборка основания под летний душ. Использован брус сосновый 100х100 мм, обработанный антисептиком.

Собирается каркас изделия. Уже в собранном виде он крепится к основанию через монтажные отверстия на пластинах, приваренных к стойкам.

Выполняется обшивка каркаса листами сотового поликарбоната

Важно: на углах кабинки листы монтируются внахлест, с заходом на угол. На крышу ставятся прозрачные панели, на стены – матовые. Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом

Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом.

В обшивке прорезается место для подвода шланга к накопительному баку.

Устанавливается бак. Его размеры известны заранее (бак входит в комплект), поэтому посадочное место также подготовлено загодя.

Установленный в вертикальном положении каркас с обшивкой крепят к основанию, монтируют душевую лейку с шлангом, устанавливают на пол трап из реек. Трап для душа съемный, его можно заменить.

В последнюю очередь навешивается дверь и устанавливается внутренняя защелка.

Душ с раздевалкой на основе металлокаркаса готов!

Аналогично можно построить модель с обшивкой профлистом, пластиком или любыми другими листовыми материалами. При использовании непрозрачной обшивки необходимо предусмотреть возможность освещения через прозрачную крышу или отказаться от крыши вовсе.

Вариант каркаса с размерами.

Насколько выгодны солнечные коллекторы

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллекторы однозначно выгодны для отопления, даже в северных районах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллекторы не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.

Как обычно устроен солнечный коллектор

Плоский коллектор с трубкой. Представляет собой лист металла темной расцветки (поглощающий лучевую энергию) с прикрепленной к нему медной трубкой, по которой движется теплоноситель. Помещен в короб с теплоизоляцией толщиной от 50 мм. Со стороны солнца закрыт стеклопакетом.

Такой заводской коллектор дает в летний день до 600Вт с метра квадратного своей площади – весьма мощный нагрев. В межсезонье в полдень – до 300 Вт.

Трубчатые конструкции солнечных коллекторов здесь подробно рассматриваться не будут, так как их нельзя повторить в домашних условиях. Они представляют собой различные трубки из стекла, в том числе с обратным отражением солнечной энергии, с легко испаряющимися жидкостями, вакуумные… Это наиболее дорогие конструкции, которые можно заказать в организациях, после чего преступить к практическому изучению вопроса, на тему как их эксплуатировать, чтобы окупить в видимой перспективе….

Но КПД их больше, а самое главное зимой они вырабатывают тепло начиная с мощности солнечного излучения 20 Вт/м кв., в то время как заводские плоские – 100Вт/м кв., если меньше – они просто не греют воду, а самодельные….

Конструкции кабинок для летнего душа своими руками

С учетом возможной мобильности можно выделить основные типы построек:

  • с легким разборным каркасом (алюминий, сталь, дерево, пластик) или бескаркасные (на подвесах к дереву или рядом расположенной постройке). Обычно такие сооружения дополняются легкими занавесями или натянутыми полотнищами. Реже используются легкие панели из водостойких не хрупких материалов – пластика, дерева, металлического листа;
  • с постоянным каркасом, деревянным или металлическим каркасом, постоянными стенами из панелей или наборных элементов;
  • капитальные строения на монолитном или сборном фундаменте, со стенами из кладочных материалов (кирпич, блоки) или монолитными.

Стоит отметить: первый вариант почти всегда снабжается резервуаром с ручной или механизированной (подключаемым насосом) заливкой воды, сток идет в почву. Второй вариант уже предусматривает механизированную подачу воды и ее отвод в дренажную или канализационную систему, в септик. Капитальные постройки устраиваются по тем же правилам, которые приняты для обычных санузлов.

Бак для летнего душа выбирают соответственно количеству пользователей, частоте эксплуатации и возможностям нагрева. Объем изделия обычно 40…200 литров. Следует также учитывать нагрузку, создаваемую наполненным баком, на каркас летнего душа. Для легких конструкций вес более 100 кг обычно не используется.

Рекомендации по установке

При установке коллектора нужно придерживаться простых правил:

  1. Ни в коем случае нельзя размещать все оборудование на плоской поверхности. Путь обратных труб должен быть выше прямых труб. Это исключает возможность появления воздушных карманов, замедляющих нагрев.
  2. Для закрытых бассейнов коллектор необходимо устанавливать с южной стороны с максимально допустимым отклонением 45 градусов.
  3. Используя вакуумный коллектор, который можно установить на плоской крыше (15 градусов), можно не учитывать стороны света. Такой вариант установки обусловлен высотой солнца.
  4. Как вариант, коллектор можно установить прямо над бассейном. Таким образом, коллектор сыграет роль хорошей теплоизоляции. Также такой вариант позволяет защитить охлаждающую жидкость от перегрева.

Не избежать и теплопотерь, естественной для всех систем отопления. Точный расчет при установке солнечного коллектора и бассейна снизит этот показатель и повысит КПД.

Основными причинами потери тепла являются:

  1. Чаще всего происходит обмен воды в окружающей среде и ее испарение.
  2. Вода брызгает из бассейна или переливается с боков.
  3. Земля поглощает тепло от бассейна.
  4. При очистке фильтра горячей воды.
  5. Потеря тепла при первоначальном прогреве.

Возможность снижения потерь:

  1. Теплопотери, отдаваемые земле летом, можно практически не учитывать. Почва имеет плохую теплопроводность. И такие потери относительно небольшие. Теплоизоляция ванны составляет всего 1 сантиметр, что снижает потери примерно на 80%. Утеплитель с бетонными блоками должен быть размещен за пределами бассейна, а для сборных бассейнов должны быть помещены специальные маты.
  2. Бассейн необходимо защищать от ветра.
  3. Потери тепла при очистке фильтра можно не учитывать, если фильтры чистить не чаще одного раза в неделю.
  4. В связи с тем, что ночью испарение больше, чем днем, бассейн необходимо накрыть материалом с теплоизоляцией. Убедитесь, что вы забрали материал обратно в течение дня. Жидкость, скопившуюся на поверхности материала, необходимо удалять, не попадая в бассейн.
  5. Коллектор, установленный над бассейном, сохраняет тепло воды.

Комбинированное использование вышеперечисленных методов поможет значительно снизить теплопотери.

Организация слива воды в летнем душе

Обустроить сток в летнем душе можно несколькими способами. Так, воду можно отводить в фильтрационный колодец или в фильтрационное поле. В последнем варианте устраиваются каналы между грядками. Это позволит одновременно осуществлять полив участка без особых затрат.

Отводы осуществляется открытым и закрытым способом. В первом варианте делаются канавы под небольшим уклоном с место сбора. Зачастую этот вариант используется на влагоупорных грунтах. Закрытый способ предусматривает укладку труб в земле.

Надо определиться, куда станет стекать использованная вода, учитывая, что она будет мыльнаяИсточник pol-exp.com

Вариант с двумя бочками

Что потребуется для гелиоколлектора (в данном примере площадь 1 кв. м):

  • гофрированная «пятнадцатая» труба;
  • вода будет поступать в цистерну на 160 л с утеплением пенофолом в 1 см.

Перепад между точкой забора и входа в коллектор — 2 м.

Точка сброса воды перенесена из верхней на нижнюю треть бака. Так теплый и холодный слой лучше перемешиваются. Достигается +45… +50° в солнечные дни, в пасмурные — +35° C.

Две бочки по 160 л обвязываются полипропиленовыми трубами — с ними легче работать, чем с металлопластиковыми. Система работает на термосифонном принципе, конвекции: горячая жидкость идет вверх, холодная вниз. Насос, соответственно топливо или электричество, не требуется, циркуляция происходит сама собой.

Сооружают раму из трубы для гелиоколлектора, наклон 45°, ориентация — строго на юг. Делают подставки для бочек.

Бочку для горячей воды можно оснастить ТЭНом, чтобы не остаться без воды в пасмурные дни. На дне этой емкости 3 выхода: 2 для магистрали от солнечного коллектора (теплую воду закачивает в бак, холодная возвращается в него). Третий вывод — для смесителя душа. Трубы, дополнительно утепленные, соединены американками, то есть их можно разъединить при потребности, не повредив элементы, простым откручиванием. А также так удобнее собирать систему прямо на месте.

От баков к смесителю проложены обычные садовые шланги, утепленные вспененным полиэтиленом, они зафиксированные на штуцерах обычными хомутами. Перед смесителем эти шланги объединяются: ставят шунт с шаровым краном. Этот элемент — для комфорта: если закончится теплая вода, на шунте можно открыть вентиль и уровень жидкости в цистернах выравнивается, а при ее подаче обе бочки заполняются одинаково, отпадает потребность в раздельном наполнении.

Кран после наполнения баков перекрывается. Дальше система функционирует так: холодная жидкость поступает в коллектор через его нижний патрубок, расширяется при нагреве в нем, поднимается и посредством верхнего патрубка идет к накопительной цистерне, а оттуда в душ

Важно, чтобы бочки были расположены на 0.5–1.5 м выше коллектора. Надо организовать забор воды из теплых верхних слоев, для чего заборный гофрированный шланг (можно взять от стиральной машины) снабжают поплавком из пенопласта. Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком

Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см

Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком. Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см.

Указанное выше утепление не особо эффективное, его можно применить на период подготовки более основательной отделки, состоящей из минваты 100 мм, пенопласта 5 см. Данный элемент чрезвычайно важен: бочка будет работать по принципу термоса, за сутки охладится всего на несколько градусов, что даст возможность использовать теплую жидкость ночью.

Как функционирует система: пример из реального опыта

Описанная выше система солнечного коллектора с душем отлично показала себя даже не в особо теплом, сравнительно с Югом, климате Подмосковья. С вечера баки наполняются 120–130 литрами. Солнце начинает нагревать их и гелиоколлектор в 8:30 или раньше. В нашем случае до этого времени падала тень от дома. К 18:00 лучи начинают ложиться по касательной – КПД снижается.

Итог: 120 л, заливаемых из колодца с t° +8 при t° воздуха в +22…+24, к 15:00 прогреваются до +45° C. К 17:00 — до +52° C. В облачные дни при t° среды 18–20° C достигается +35° C. Нагрева вполне хватает для хорошо теплого душа. Надо учесть, что утепление можно улучшить. За 5 мес. экономия на счете за электроэнергию достигает 3500 руб.

Что потребуется для сборки устройства

Для сборки устройства понадобятся комплектующие душа (помпа, трубки, переносной резервуар, насадка, пробка) и такие инструменты и материалы:

  • ножницы, дырокол, форма с острыми краями и т.п. — для выполнения отверстий в резине;
  • дрель с крупным наконечником — для сверления деревянной или пластиковой пробки;
  • полимерная глина, герметик или эпоксидный клей — для герметизации швов.

По желанию конструкцию можно усложнить. Например, снабдить отверстия переходниками с резьбой, чтобы душ было удобно собирать и разбирать, сделать разветвленную систему шлангов, чтобы вода лилась одновременно с нескольких сторон, и т. п.

Принцип работы и конструкционные особенности

Современные гелиосистемы – один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию.

Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю.

Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы.  Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора.

В этой статье мы рассмотрим второй вариант – коллекторную гелиосистему.

Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью.

Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю (+)

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (+)

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее.

В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (+)

Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
