Как сделать ломаную крышу своими руками пошагово

Пространство для жизни: какие задачи помогает решать ломаная кровля

Стандартная ломаная крыша обычно смотрится не очень красиво: подкровельный этаж получается непропорционально большим и нависает над домом; скаты с изломами создают ощущение неправильности; силуэт дома получается каким-то громоздким. В общем, чтобы ломаная крыша выглядела эстетично, нужно привлекать грамотного архитектора, который визуально скроет лишний объем, не уменьшая его. Ведь именно из-за дополнительного жилого пространства все и затевалось.

При всех эстетических недостатках, ломаная крыша — лучший способ расширить жилую площадь на мансардном этаже после плоской кровли. Поясним на примере.

Если вы делаете мансарду под двускатной крышей, то жилое пространство с потолками нормальной высоты будет занимать 50-60% от площади других этажей, а у пологих крыш — и того меньше. Если же крыша ломаная, то жилое пространство на мансарде займет 70-95% площади этажа в зависимости от угла наклона частей ската. При такой разнице несложно простить ломаной крыше не лучшую эстетику.

Кроме увеличения площади мансарды, ломаная конструкция крыши упрощает и удешевляет организацию естественного освещения мансарды:

1. Увеличенная площадь фронтонов позволяет установить в них окна больших размеров. Фронтонные окна в разы дешевле и надежнее мансардных, поэтому их установка снижает общие расходы. Конечно, не всегда можно достичь нужного уровня естественного освещения без мансардных окон, но их понадобится меньше.
2. Вместо дорогих и сложных в монтаже мансардных окон в крутых участках ската можно сделать слуховые окна. При этом они будут давать намного больше света, чем обычные «кукушки», поскольку в крутых скатах не нужно делать глубокую нишу для окна.

Хотя конструкция стропильной системы ломаной крыши сложнее, если сравнивать со «скелетом» обычной двускатной кровли, на практике она проще в монтаже. Для стандартной скатной крыши нужны длинные и тяжелые стропила, а найти качественные пиломатериалы подходящей длины непросто. Установить их и вывести в плоскость еще сложнее. Ломаный скат крыши состоит из двух участков: верхнего треугольника с висячими стропилами и нижних наслонных стропильных ног. Суммарная длина стропил при этом получается больше, а вот доски для их монтажа — намного короче.

Что включает в себя план стропильной системы?

Чертеж составляется при помощи специальной программы. При составлении чертежа выполняются следующие действия:

1. Первыми наносятся модульные координационные сети, они позволяют привязать все данные по конструкции стропильной системы к капитальным стенам будущего дома.
2. На плане прочерчиваются все каналы вентиляционной и дымовой системы, трубопроводы, которые в процессе строительства будут выходить через стропильную систему.
3. Выполняется разработка плана будущей выбранной формы кровли. При составлении эскиза требуется учесть расположение стен.

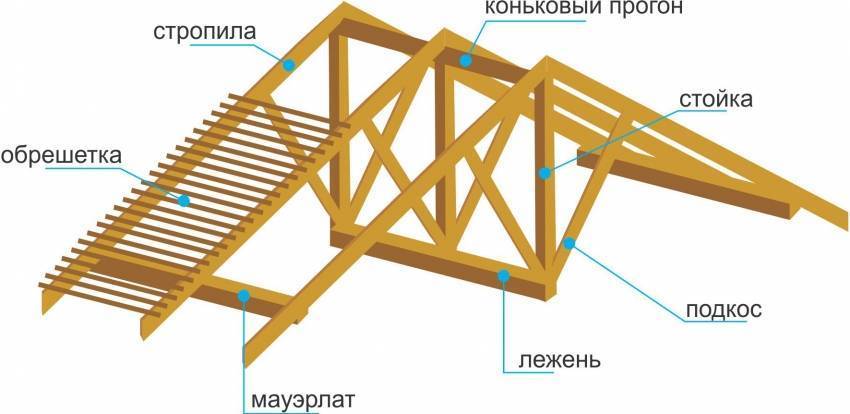

На схеме обязательно указываются такие элементы, которые имеет кровля: ребра крыши, ендовы, коньки и прочее. Обязательно надо учитывать, какую форму примут скаты, направление и угол уклона. На чертеже указывается расположение фронтонов, слуховых окон, если они есть.

Пользуясь планом кровельной системы, строители возведут прочную и надежную конструкцию. На плане обязательно указываются параметры:

• подстропильных балок;
• мауэрлата;
• стропильных ног;
• затяжек и кобылок для крепежа ног;
• стоек с продольными подкосами, гарантирующих пространственную жесткость всей стропильной системы (на чертеже такие элементы необходимо отображать в виде штриховой линии).

Если планируется строительство стропильной системы крыши из металла, т.е. специальных оцинкованных балок, то необходимо использовать совершенно другие программы, предназначенные для проектирования. Делать это может только специалист, в противном случае при неправильных расчетах крыша не выдержит нагрузок. Шаг стропильных ног рассчитывается с учетом строительного материала, нагрузок от утеплителя. Например, для четырехскатной крыши, которая сооружается из дерева, шаг стропил может составлять:

1. При изготовлении стропильных ног из брусьев шаг составляет 150-180 см.
2. При изготовлении стропильных ног из обрезной доски шаг составляет 100-120 см.

Важно, чтобы на плане отображались вентиляционные выходы труб, так как может потребоваться усиление конструкции. В некоторых для прохождения трубы необходимо стропильную ногу распилить, а оставшиеся концы установить на специальные деревянные перемычки, которые будут находиться между располагающимися рядом ногами

Для крепежа в данном случае используется запил. Схема стропильной системы

В некоторых для прохождения трубы необходимо стропильную ногу распилить, а оставшиеся концы установить на специальные деревянные перемычки, которые будут находиться между располагающимися рядом ногами. Для крепежа в данном случае используется запил. Схема стропильной системы.

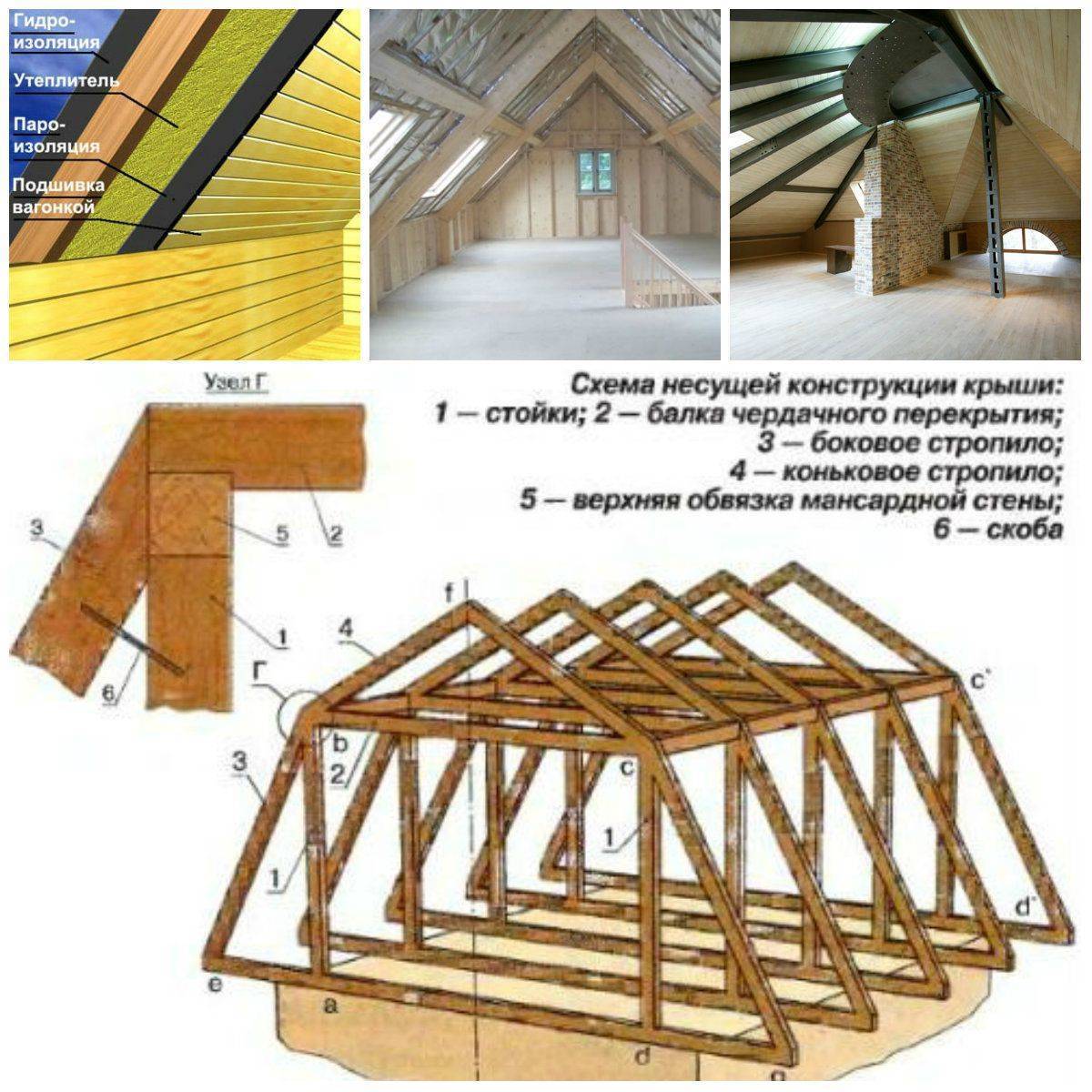

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Основные правила по технологии монтажа четырехскатной крыши

При сборке вальмовой крыши используют несколько видов стропил – диагональные (накосные), промежуточные (угловые и центровые): рисунок.

При этом брус под диагональные стропила подбирается равный по длине, соответственно свесу крыши. Если она сооружается в местности с частыми сильными ветрами, то их длину можно увеличить до 1м. А между кровельными свесами интервал должен составлять не менее 50-60см.

Важно с особым тщанием производить стыковку центральных стропил с торцевой стороны, конькового бруса и накосных (диагональных) стропил. Только после монтажа диагональных стропил можно переходить к остальным деталям конструкции

Четырехскатная вальмовая крыша стропильной системы предполагает название для каждой балки и бруса, в зависимости от их местоположении в конструкции: Это лежень, прогоны и подкосы, ригели и нарожники, накосные элементы и пр. Схема стропильной системы вальмовой крыши:

По способу монтажа стропильные элементы делятся на навесные и наслонные.

Каркас крепится на внешние или внутренние стеновые проемы. Наиболее экономичен наслонный тип стропильной системы вальмовой крыши, но он не всегда возможен. Предназначение основных элементов:

1. Лежень – опора всех стоек, и его ставят на основание перекрытия или внутреннюю сторону стенки периметра, и вся конструкция крыши ложится на нижние опоры.

В них врезаться не стоит, чтобы не утратить прочность вальмовой конструкции. Лежень также закрепляется с подгоном древесных подкладок в горизонтальной плоскости конструкции перекрытий, что упрощает монтаж всех опор и прогонов. Однако можно обойтись и без лежня – при монтаже стропильной системы без подкосов, монтируя понизу обвязки  стоек – рисунок:

2. Стойки и подкосы используются для уменьшения линейных размеров стропильной системы, соединяя почти без помощи распорок. Под конёк выводятся все части каркаса, и все элементы как бы поддерживают друг друга, но иногда уместны распорки и ригели.

3. Накосные или диагональные элементы крепятся у вальмового каркаса от нижней опоры стропильной конструкции или в балку, являющуюся ее продолжение. Противоположный конец накосных стропил крепится на другие основания, туда же опираются и нарожники.

4. Нарожники – боковые элементы, примыкающие к стропилам, образующим скос трапециевидной поверхности кровли, и они есть только у вальмовой конструкции. Это укороченные брусья, которые фиксируются непосредственно к накосным стропилам, а второй конец монтируется к нижней опоре.

5. Прогоном называют балку, расположенную относительно нижних опор параллельно, которая придает дополнительной прочности всей стропильной конструкции. Эту балку ставят под  дополнительную опору.

Между нижней опорой и прогонами целесообразно оставлять интервал не более 4,5м. Потребность в прогонах в схеме каркаса подиктована особенностями вальмовой крыши. Они позволяют надежно закрепить прогон на смежную балку.

6. Для дополнительного усиления стропильной конструкции монтируются шпренгели, с учетом интервала пролета.

7. Накосные стропила хорошо подходят для поддержки конструкции при усилении  нагрузки. Они располагаются через стойки по диагонали, смыкаясь через шпренгель.

От грамотного расчета интервала между бревнами и брусом в устройстве стропильной системы вальмовой крыши зависит:

• удобство монтажа;безопасность и надежность всей конструкции;эффективное утепление и гидроизоляция кровли;долговечность каркаса крыши.

Грамотная разметка предполагает учет размеров всех элементов стропильной системы и расстояние между ними. Разметку производят максимально точно, отмечая точки фиксации стропил к балкам каркаса. Ключевые точки отмечаются и сверху, и на нижней  обвязке строения – по мауэрлатам, и по брусу конька, где будут укладываться основные стропила.

Дополнительные опорные конструкции дают возможность увеличить участок пролета с помощью стропил наслонного типа, что актуально при монтаже крыш с уклоном до 35-40°. Брус сечением около 50мм используют для стропильной системы, и он способен выдержать нагрузку от всех элементов вальмовой стропильной системы крыши, а также существенные климатические нагрузки.

Процесс пошагового сооружения предлагаем ознакомиться в качестве мастер-класса – вальмовая крыш стропильная система: видео, находящееся в конце статьи.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Крепление стропильных ног к мауэрлату

Чтобы крыша прослужила долго, элементы стропильной системы нужно закрепить правильно. От выбранного метода зависит не только долговечность конструкции, но и ее поведение при сильных ветрах, снегопадах и перепадах температур. Сам «скелет» крыши находится в движении, поскольку на него влияют перепады влажности и температур, которые при большой протяженности элементов дают существенные подвижки, вызывающие напряжения в конструкции. Следствием этого явления могут быть подвижки и смещения, а значит, прочность крыши может сильно пострадать, если использовать жесткую фиксацию элементов.

На практике применяют как жесткое, так и подвижное крепление. Выбор какого-то определенного варианта зависит от типа крыши и ее особенностей. Первый вариант предполагает полное исключение каких-либо взаимных движений элементов конструкции, поэтому применяют:

• уголки и подшивной опорный брусок;
• запилы на стропильной ноге.

Сам монтаж может производиться с помощью гвоздей, проволоки или скоб. Подшивной опорный брусок используется совместно с уголками, чтобы избежать поперечных смещений элемента конструкции. Второй способ монтажа используется не реже. В этом случае гвозди забиваются под углом и должны пересекаться внутри мауэрлата, после чего сверху вбивают еще один. Жесткий узел крепления стропила является одним из наиболее надежных вариантов. Оба типа соединений можно дополнительно усилить за счет использования проволоки или анкеров.

Сопряжение с несколькими степенями свободы создается с использованием специального крепежа. В этом случае возможно несколько вариантов:

• Создание запила. В мауэрлате выполняется запил, в который должна укладываться стропильная нога. Крепление может осуществляться с помощью нескольких гвоздей, расположенных под углом, одного гвоздя, забитого вертикально, или металлической пластины.
• Выпуск стропила за пределы стены и использование крепежных пластин.
• Использование «салазок». Салазки – это элементы, обеспечивающие элементу конструкции подвижность в определенных пределах.

Выпуск стропил за пределы стены

Каждый из описанных выше вариантов позволяет смонтировать узлы стропильной кровли так, чтобы их элементы опирались в мауэрлат, но имели некоторую свободу и могли двигаться, чтобы компенсировать возникающие напряжения. Скользящее соединение используется в различных типах построек, но особый интерес представляет для деревянных домов, поскольку они склонны к усадке, а жесткая фиксация конструкции крыше приведет к ее разрушению. Подвижные же крепления обеспечивают некоторую свободу стенам и фронтонам, поэтому они легко подстраиваются под усадку.

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Установка стропильных ног

Строительство своими руками ломаной кровли предполагает использование двух видов стропильных ног. Нижние стропила располагаются под очень острым углом, соединяя стойки с мауэрлатом или концами вынесенных поперечных опор. Верхняя двухскатная стропильная конструкция монтируется на арочную систему.

Перед монтажом нижних стропильных ног необходимо тщательно разметить на мауэрлате место их установки. Первыми монтируются крайние к фронтону стропила. Подрезка стропильных ног выполняется таким образом, чтобы срез верхнего края доски прилегал под требуемым углом к стойке, а нижний срез упирался в мауэрлат или вынесенную опору. Если по проекту мансардная кровля выполняется со свесами скатов, в нижней части стропильной ноги выполняется вырез специальной формы: горизонтальной частью выреза стропило опирается на опору. Крепится стропило гвоздями или скобами. Соединения ног с мауэрлатом или вынесенной опорой дополнительно рекомендуется укреплять обожженной проволокой диаметром 3-4 мм. По аналогичной схеме устанавливаются все нижние стропила.

Если строим дом, длина которого превышает 8 метров, рекомендуется установка стропильной системы с коньковым брусом. Такое устройство позволяет равномерно распределить нагрузку на весь каркас. В этом случае по центру фронтонов устанавливаются стойки, вертикальность которых проверяется отвесом, на них строго горизонтально монтируется коньковый брус

Важно правильно определить высоту расположения конька, так как от этого напрямую зависит угол наклона верхних стропил. Стропильные ноги упираются верхними срезанными торцами в коньковый брус, нижними — в опорную арочную конструкцию. Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию

Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой

Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию. Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой.

На последнем этапе создания кровельной конструкции своими руками выполняется монтаж обрешетки, укладка гидроизоляции, создание вентиляционного просвета, монтаж кровельного покрытия. Изнутри крепится теплоизоляция и пароизоляция, крепится обшивка. На видео можно подробно ознакомиться с технологией работ.

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену Источник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансарды Источник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее Источник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей Источник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше Источник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства Источник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Как рассчитать ломаную крышу

Чтобы качественно собрать конструкцию и не испытывать сложности на всех этапах возведения, требуется подготовить точные расчеты и чертеж ломаной крыши.

Не стоит высчитывать так, чтобы общая сумма выходила на ноль, так как в процессе стройки могут появиться непредвиденные траты.

Второй этап более сложный и требует точного соблюдения всех сил и воздействий на конструкцию и опору. Необходимо учесть:

• Общий вес готовой крыши.
• Влияние отдельных элементов, таких как кровля, изоляционный материал и стропила.
• Расстояние между свесом карниза и центральным коньком.
• Угол скатов.
• Шаг установки стропил и параллельных балок.
• Влияние дополнительных элементов, таких как лестницы, леса и стройматериал.
• Необходимо делать поправку на вес работников.
• Если будут установлены стеклопакеты нужно их учесть.
• Вентиляция.
• Стоки и ограждения.

Необходимо ознакомиться с нормативами расчета чертежа ломаной крыши. Данный этап считается самым важным за все время стройки, так как неправильно подобранная длина стропил или недостаточная толщина несущей балки могут нести опасность жизни строителей и жильцов дома. В интернете можно найти специальные программы, которые помогают осуществлять вычисления.

После того, как конструкция была рассчитана, и все показатели позволяют осуществлять стройку, можно приступать к покупке материала.

Размеры деревянных деталей каркаса мансарды

Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.

Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.

Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.

При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.

Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.

Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.

При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.

Большие пролеты, более 6 м. перекрывают балками или фермами заводского изготовления.

Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.

Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.

При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.

Посмотрите видео на тему проектирования каркаса мансарды.

Посмотрите видео о сборке каркаса ломанной крыши мансарды.

Фронтоны ломанной крыши

После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.

Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.

В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.

Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.
