Как сделать 4-х скатную крышу: устройство, узлы

Монтаж кровли своими руками

Крыша четырехскатная своими руками, вполне выполнимая задача. Уникальность такого вида конструкций заключается в том, что все строительные работы без труда можно выполнить самостоятельно. Впрочем, эксперты рекомендуют как минимум проконсультироваться со специалистами, прежде чем приступать к работе.

Для начала работ требуются следующие условия:

  • просторная строительная площадка с местом отдыха;
  • зона для подъема стройматериалов в места строительства купола;
  • ручные грузоподъемные механизмы;
  • отсутствие источников открытого огня с подветренной стороны.

После готовности эскиза желательно провести пробную примерку по месту мауэрлата и стойки со шпренгелем, стропил и подкосов. Это даст возможность оценить фактическую сложность работ и заблаговременно дополнить места их монтажа вспомогательными средствами для обеспечения техники безопасности.

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската –  торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию.  Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

  • Обтекаемость кровельного покрытия;
  • Жесткость конструкции;
  • Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

  • Сложность расчетов и установки крыши;
  • Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту.  Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как  от ветровых и снега, так и от массы самого материала для кровли.  Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска  для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная,  для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски – 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

  • Утеплитель толщиной 100 мм, но лучше 150-200 мм.
  • Гидроизоляция, пароизоляция;
  • Контробрешетка толщиной не менее 30 мм.

Возведение трехскатной кровли

Для того чтобы установить практически любую кровлю первым шагом будет установить мауэрлат и трехскатная крыша террасы не исключение. Для этого нужно выполнить разметку бруса по всей длине стен, после чего под прямым углом состыковать брус в углах. При установке брус необходимо сдвинуть к внутренней стороне стен. Под мауэрлат обязательно нужно установить гидроизоляцию. Обычно в качестве гидроизоляции используют рубероид, который улаживают в два или три слоя. Мауэрлат обязательно обрабатывается антисептиком. После этого на внутренние стены устанавливаются лежни. Под лежни тоже нужно не забыть установить гидроизоляцию. О том как правильно сделать и установить мауэрлат вы можете узнать из видео.

После установки мауэрлата, на него нужно установить балки перекрытия. Балки изготавливаются из досок толщиной 5 см и шириной 20 см. При установке балку нужно уложить на торец, благодаря чему доска не будет прогибаться и конструкция кровли приобретет жесткость. Балки необходимо устанавливать по такой последовательности: сначала крайние, затем нужно натянуть веревку, по которой устанавливаем промежуточные. Расстояние между балками перекрытия зависит от выбранного кровельного материала, но обычно оно составляет от 50 до 120 см. Если кровлю планируется утеплять, то оптимальным шагом между балками будет 60 см, так как большинство современных утеплителей имеет именно такую ширину.


Дальше на балки перекрытия устанавливаются вертикальные стойки. Они фиксируются при помощи укосин или временных подпорок.

После установки стоек на них устанавливаем коньковый брус. Крепить его можно при помощи уголков и накладок. Для того чтобы крыша получилась симметричной проверьте расстояние до карнизов и углов вальмового ската. После установки стоек можно начинать крепить боковые стропила, которые верхним концом крепятся к коньку, а нижним – к мауэрлату.

После того как стропильная система установлена, можно приступать к установке обрешетки. Шаг обрешетки зависит от кровельного материала. Например, для профнастила требуется обрешетка с шагом 40-50 см.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Цены на различные виды бруса

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

  1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
  2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Проектирование сложной конструкции

Перед началом работ потребуется эскиз будущей конструкции. Более рациональным следует рассчитать проектирование крыши вместе с самим строением, когда в стены заблаговременно монтируется система ее крепления.

Эскиз внешнего вида крыши должен учитывать местные особенности соседних домостроений, чтобы будущее творение не выглядело вычурным. При этом оно может иметь свой оригинальный дизайн, тем самым выделяясь на фоне похожих строений.

Самым простым и дешевым вариантом является крыша скатная с одной «рабочей» поверхностью. Такой вариант применяют для некапитальных, подсобных помещений и пристроек к основному строению. Для жилой или презентабельной капитальной недвижимости односкатная постройка неприемлема.

Проектирование такой постройки лучше всего передать в руки профессиональным строительным компаниям, которые помогут создать не только красивый вид здания, но и предусмотреть высокое качество и долговечность покрытия. Специалисты помогут определиться и с покрытием для такой крыши, посоветуют лучших производителей по приемлемым ценам, а также позаботятся о том, чтобы дальнейший монтаж был простым и быстрым.

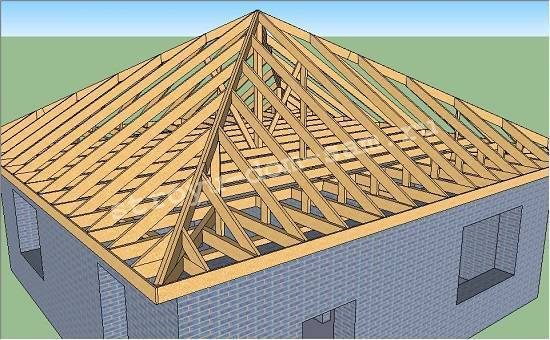

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой – на стропила.

Как правильно рассчитать площадь кровли?

Общая площадь четырехскатной кровли состоит из суммы площадей скатов. Соответственно для расчета нужно:

  • подсчитать площадь всех скатов;
  • сложить величины.

Для облегчения подсчетов нужно разбить зону проекции на стандартные геометрические формы: прямоугольники, треугольники и квадраты

Для определения площади крыши, важно предварительно вычислить S каждой геометрической фигуры

Пример расчета: a = 5 м, b = 4 м. Тогда получаем: S = 6*5=20 м².

Пример расчета: a = 5 м, b = 4 м. Тогда получаем: S = (5*4)/2=10 м².

Аналогично производят вычисления, если зоной проекции является трапеция:

Пример расчета: a = 5 м, b = 4 м, h = 3 м. Тогда получаем: S = (5*4)3/2=30 м².

Если зоной проекции является параллелограм, то применяют формулу:

Пример расчета: a = 5 м, h = 3 м. Пример расчета: S = 5*3=15 м².

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Отличия для разных типов кровли

С учетом угловой формы скатов для покрытия таких крыш лучше подходят мелкоштучные или мягкие виды кровельных материалов. Каркас конструкции рассчитывается с учетом их конкретного веса, но проектируется по общим требованиям, вне зависимости от выбранного покрытия. Разница проявляется в типе обрешетки – под мягкие кровли она закладывается сплошной, под остальные виды – разряженной, с учетом рекомендаций производителя.

За редкими исключениями пространство под кровельными покрытиями делают продуваемым, с поступлением свежего воздуха через карнизы и выводом в верхних точках крыши.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

  • Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
  • Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
  • Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Порядок возведения каркаса крыши

Строительство шатровой крыши начинают после утверждения проекта и закупки всех необходимых материалов

Первым на стены укладывают мауэрлат, закрепляя анкерами или вмурованной в стены проволокой. Под него обязательно кладут гидроизоляцию. Если дом деревянный, роль мауэрлата исполнит верхнее бревно. Сверху укладывают балки перекрытия шагом 500–600 мм, закрепляя металлическими уголками к мауэрлату. Если проект предусматривает выносные балки, их монтаж начинают от центра стены, двигаясь к краю.

Строго по центру крыши устанавливают вертикальную опору из бруса сечением 150х150 мм2. Для устойчивости столб фиксируют временными укосинами.

Сверху к стойке, а снизу к мауэрлату крепят ноги центральных стропил. Все соединения делают металлическими накладками и уголками. От верхушки опоры к четырем углам мауэрлата натягивают шнур и по нему устанавливают накосные ноги. Верхнее крепление у конька выполняют двойной врезкой. На свесы прибивают гвоздями ветровую доску. При надобности монтируют подкосы и ригели.

Внимание! Некоторые элементы каркаса имеют длину, превосходящую стандартные размеры пиломатериалов. Здесь уместно изготовление наборных заготовок, состоящих из нескольких частей.

Следующими крепят нарожники. Если они имеют упор на выносные балки, для прочности под них устанавливают стойки. Это уменьшит нагрузку. Подшивку карнизов выполняют доской, но можно использовать влагостойкую фанеру.

Когда каркас шатровой крыши готов, приступают к обустройству кровельного пирога. По стропилам раскатывают рулонную гидроизоляцию. Каждый лист укладывают внахлест 200 мм, двигаясь по направлению снизу ската вверх. Пленку пристреливают скобами строительного степлера и прибивают рейками контробрешетки к стропильным ногам. Следующая идет обрешетка. Ее конструкция зависит от кровельного покрытия. Под мягкую кровлю прибивают сплошную обрешетку из доски или фанеры, а для жесткого покрытия приемлемее разреженная установка элементов.

На обрешетку начиная от края ската, укладывают кровельное покрытие. Порядок и технология монтажа зависят от выбранного материала. Оканчиваются кровельные работы установкой коньковой планки и других доборных элементов.
