Делаем лучевую систему отопления своими руками

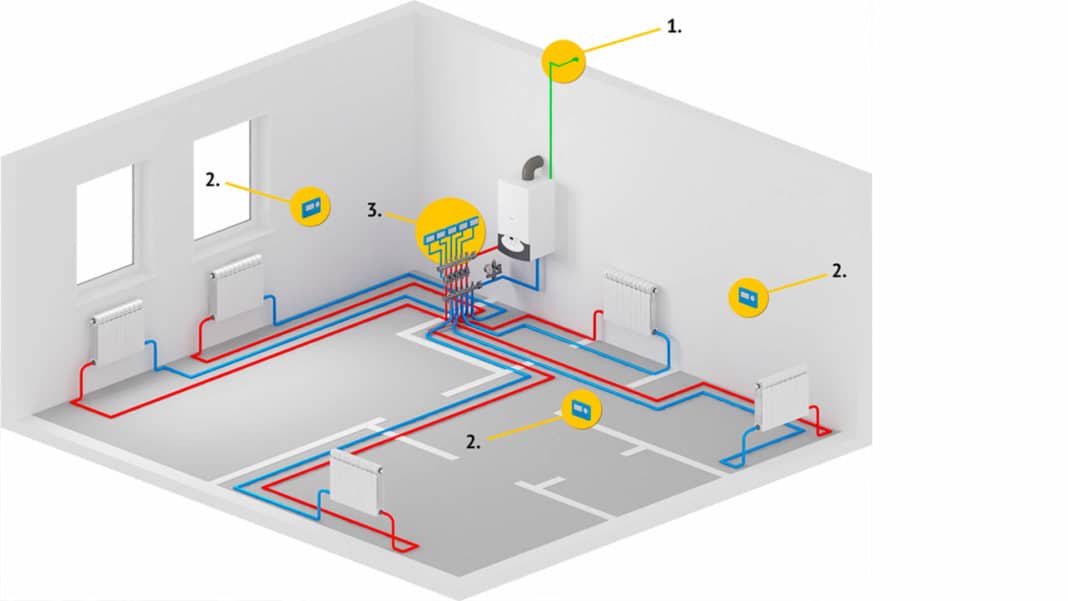

Схема подключения лучевой разводки

Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.

Схема лучевой системы отопления

Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.

Подготовительные работы

Во время подготовки к монтажу выполняются следующие работы:

  • установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
  • выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
  • подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
  • сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.

Существует два типа трассировки:

  • прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
  • свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.

Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.

Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.

Монтаж системы

Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.

Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.

Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.

Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.

Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.

Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.

Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов

Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей

Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.

Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом

В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

  1. Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
  2. Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

Коллекторный шкаф — узел управления отоплением во всем доме.

  1. Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
  2. Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

  1. В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

  1. Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
  2. Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

  • Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
  • Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

  1. Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
  2. Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

Применение однотрубного подключения

Схема монтажа системы отопления в коттедже, где используется одна труба для горячей и выведения остывшей воды, и есть однотрубная. Основной положительный момент данной системы заключается в том, что для ее создания используется мало труб. Имеется еще ряд преимуществ:

  • Малые затраты на покупку частей для отопительной системы;
  • Собирать легко и быстро;
  • Меньше происходит аварийных ситуаций.

Система, соединенная одной трубой, наполняется водой. Все элементы в отоплении соединены между собой последовательно. Данная система будет отлично работать, если ее установить в двухэтажном частном доме. Так как коллектор для разгона воды должен стоять выше. Устройство будет поддерживать температурный режим и уменьшать шум воды.

Использование варианта с двумя трубами

  • Температура по всему кругу одинаковая;
  • Если отключить радиатор от трубы, на работу это не влияет;
  • Во время монтажа батарей отопления их количество будет зависеть только от пропускной способности труб.

При двухтрубной системе отопления потребуется большее количество метража водопроводящих элементов и:

  • Увеличиваются затраты;
  • Сложнее вписать в интерьер дома.

Число кранов и фитингов не отличается от однотрубной системы.

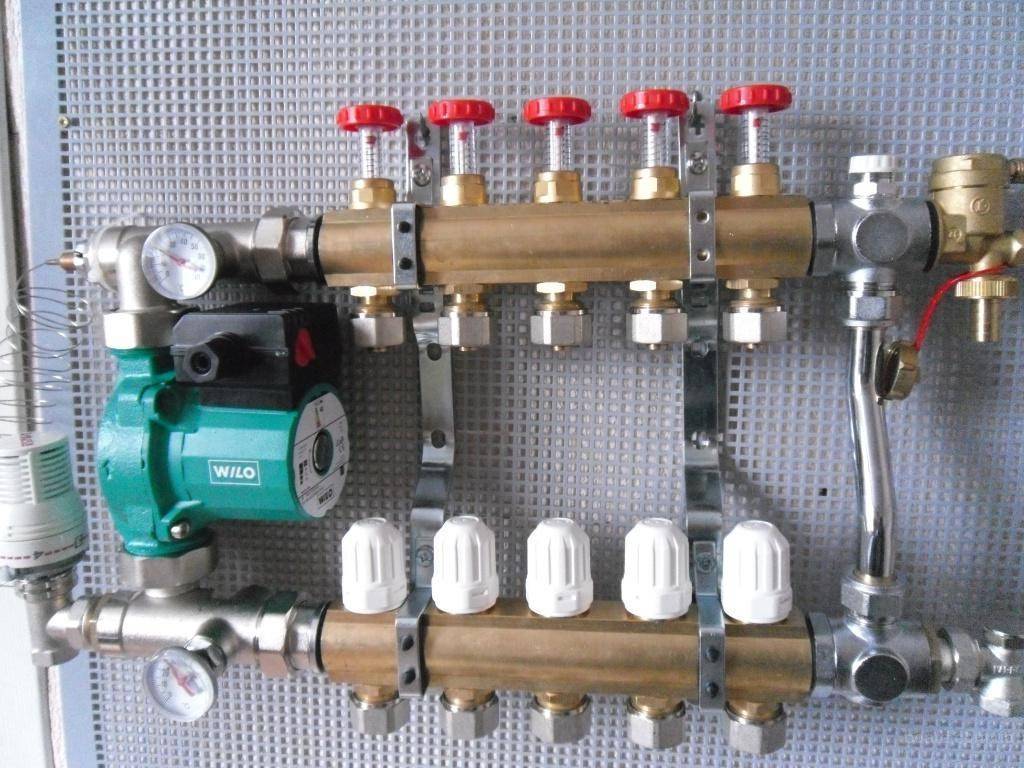

Выбор распределительного коллектора

Коллектор ещё в народе называют «гребенкой», потому как данный элемент системы отопления внешне напоминает гребешок для волос. В основании коллектора используется труба, к которой подходят многочисленные патрубки. В системе отопления лучевого типа используются два коллектора. Один коллектор устанавливается на подаче, а другой на обратке. Циркуляционный насос, как правило, устанавливается на входном коллекторе. Также здесь устанавливается многоходовой клапан, который оснащен термометром. В зависимости от заданной температуры термометр взаимодействует с клапаном, который увеличивает или уменьшает поступление нагретого теплоносителя в общий контур отопления.

После того как теплоноситель отдал тепло нагревательным приборам, по трубопроводу он возвращается в выходной коллектор. Соответственно после этого теплоноситель устремляется к отопительному котлу, где опять насыщается теплом. Также на входном коллекторе устанавливаются балансировочные элементы. Данные элементы регулируют количество теплоносителя, которое может пройти через коллектор. В общем, за правильное отопление помещения и оптимальный баланс нагрева, и отвечают эти оба коллектора.

Естественная циркуляция теплового носителя

При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.

Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.

Конструктивные особенности

Лучевое отопление, в отличие от тройникового, с которым знакомы все владельцы городских квартир и домов старой постройки, предусматривает не последовательное, а параллельное подключение батарей к нагревательному котлу.

В этом случае монтируется специальный коллекторный шкаф, в котором аккуратно устанавливается вся необходимая регулирующая аппаратура, насосы. манометры, краны и так далее.

Отличия между двумя упомянутыми выше схемами монтажа состоят в следующем:

  1. Тройниковая разводка требует намного меньшего количества самих труб, но при ее монтаже нужно использовать множество фитингов: тройников, сгонов, муфт и так далее. Это усложняет процедуру установки. Кроме того, последовательный способ обустройства системы отопления считается менее надежным, так как в этом случае велика вероятность ошибок, которые приведут к разгерметизации, образованию участков с различным давлением жидкости и так далее.

Тройниковый способ подводки труб

  1. Лучевая разводка отопления, несмотря на необходимость приобретения, намного большего количества труб, использует только два соединения на каждый радиатор: при стыке с коллектором и на патрубке батареи.

В итоге вы можете смело замуровывать каждый «луч» сети отопления в пол, не боясь, что он даст протечку на каком-нибудь стыке. Кроме того, при обнаружении поломки вы с легкостью можете отключить проблемный участок, не нарушая циркуляции теплоносителя по теплообменному оборудованию, установленному в других помещениях.

Лучевая схема разводки трубопроводов отопления

Следует отметить, что одним из основных недостатков лучевого отопления является его цена. Особенно это касается систем, оборудованных электрическим оборудованием.

Обратите внимание! Как и в случае с тройниковой системой, лучевая предусматривает организацию естественного (гравитационного) и принудительного (с помощью насосов) тока теплоносителя. Рассмотрим оба вида более подробно. Рассмотрим оба вида более подробно

Рассмотрим оба вида более подробно.

Современные системы отопления

Со времен русской печи прошло достаточно большое количество времени, и хотя она является идеальным вариантом лучевого отопления дома, но в настоящее время, ее установка в городской квартире — нонсенс. Но и технологии развиваются с каждым днем, поэтому все системы отопления, в том числе и лучевые, установленные как в частных домах, так и в квартирах, в большинстве своем самые современные, и адаптированы под запросы каждого человека.

Системы отопления, в первую очередь, разделяют по тому, как подводятся трубы от коллектора к радиаторам. Это несколько типов систем, таких, как;

  • Однотрубная;
  • Двухтрубная;
  • Лучевая;

Принцип лучевого обогрева в том, что разводка от коллектора, основного распределителя теплоносителя, подразумевается для каждого радиатора в отдельности. Это самый существенный плюс в данной системе — радиаторы можно включать и отключать, как по отдельности, так и группой.

Кроме того, вентиль подачи тепла можно регулировать. К примеру, если кухня не требует такого количества теплового излучения, за счет работы бытовых приборов, служащих дополнительным источником тепла, то вентиль можно прикрутить. Сделать это можно так, чтобы тепло в кухню поступало, но не в таком количестве, как в остальные помещения. То же самое можно сделать и с теми комнатами, которые не используются по назначению, но тепло в них сохраняться должно. За счет регулирования подачи тепла, возрастает и экономия топлива, а за счет этого, радуют и показания теплосчетчика.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Схемы с разной подводкой теплоносителя к радиаторам

В зависимости от положения стояков подвода воды к батареям различают вертикальную и горизонтальную разводку. В частных одноэтажных домах используется горизонтальная схема разводки. Трубы подвода и отводы воды при монтаже удачно можно вписать в интерьер, спрятать в ниши или под пол.

Ток горячей и охлажденной воды в системе обогрева частного дома может быть смонтирован с помощью одной или двух труб. У каждого варианта есть нюансы типа разводки, положительные стороны и недостатки.

Однотрубная схема

Это более простой в установке и дешевый вариант. Система обогрева с одной трубой представляет собой кольцо с установленными радиаторами. Теплая вода двигается по периметру, возвращается в итоге в котел. Теплоноситель отдает по несколько градусов тепла каждому радиатору. Значит, чем дальше расположен отопительный прибор от котла, тем ниже температура воды и способность обогреть помещение. Можно увеличить подогрев воды. На это потребуется больший расход топлива. Установка циркуляционного насоса поможет двигаться воде с большей скоростью и равномерно распределить тепло. Оптимальным решением при такой схеме станет увеличение количества секций последних батарей в магистрали.

Радиаторы подключаются обычно через байпас (обходную трубу), что позволят отключить любой из них без остановки движения теплоносителя. Система не предусматривает установку фитингов и кранов, что минимизирует риск аварий.

Преимущества схемы:

  • минимизация периметра труб;
  • экономия на элементах системы;
  • быстрота, простота установки.

Двухтрубная схема

Монтаж отопления в частном доме с помощью двух труб работает более эффективно. При такой схеме каждый радиатор имеет отдельный подвод теплоносителя от тепловой магистрали, но при этом тепловая магистраль, так же как и в предыдущем случае, является единой для всей системы. Отличием является то, что радиаторы включаются в системы параллельно, а не последовательно.

Магистраль обратного тока у системы одна – от каждой батареи отходит отдельная труба для вывода теплоносителя.

Предлагаем посмотреть подробное видео о нюансах монтажа двухтрубной системы отопления в доме:

Лучевая система

Коллекторная лучевая система предусматривает установку коллектора, через который теплоноситель распределяется по всей системе. К каждой отопительной батарее идут свои трубы подвода теплового носителя и его отвода напрямую от котла. Каждый контур отсекается запорной арматурой. Это упрощает использование системы и ремонт. Не отключая всю систему, можно отремонтировать отдельный контур или радиатор.

Из минусов – значительные расходы на материалы. Понадобится запорная арматура, трубы, приборы регулировки, контролирующие датчики.

Лучевая схема с распределителем работает при хорошем давлении в трубе, созданным циркуляционным насосом.

Коллектор равномерно распределяет поток теплоносителя. Прибор состоит из двух гребенок. В одну поступает из котла горячая вода. Другая гребенка собирает охлажденную воду и направляет ее обратно в котел. Как рассчитать отопление в частном доме при такой схеме?

Расчет параметров, составление проекта, регулирование мощности в процессе использования облегчается за счет подключения радиаторов параллельно. Это обеспечивает минимальную разницу температур воды по периметру контура. Управление системой осуществляется из одного места с установленными индикаторами, кранами, насосами и вентилями.

Монтаж лучевой системы – самый дорогой по общей стоимости составляющих, требует определенной квалификации. Составлять проект и устанавливать отопление по лучевой схеме следует при строительстве или генеральном ремонте. Это связано с тем, что трубы монтируются в стяжку пола.

Схема подключения лучевой разводки

При выборе схемы обычно предпочтение уходят поэтажной схеме. Сеть проводится под маскирующим покрытием на полу. Коллектор обычно монтируют в заранее подготовленную нишу в стене. Альтернативой выступает специальный шкаф.

В большинстве систем требуется монтировать циркуляционный насос, однако существуют варианты, когда их не требуется несколько, либо они монтируются поочередно на каждое из колец. К каждому элементу системы прикрепляют подающую и отводящую емкость. Затем, под цементной стяжкой располагают трубы от коллекторов, а затем присоединяются к нагревательному элементу.

Желательно, чтобы продолжительность всех труб была приблизительно равна. Иначе, потребуется дополнительно снабжать систему насосом для циркуляции и сенсорами для контроля температуры. Существует два основных способа организации отопления: с принудительной циркуляцией и без. Стоит расписать каждый из них более подробно, со всеми присущими им особенностями.

Способ 1 с принудительной циркуляцией воды

Данный вид системы, которой оборудуется помпами для принудительного движения жидкости ранее считался крайне дорогим. Однако, с появлением дешевых и надежных насосов, такое отопление с насосами все чаще стало применяться в многоквартирных и частных домах.

Наиболее важное отличие состоит в том, что теплоноситель (вода или антифриз) циркулирует между нагревательным котлом и радиаторами не при помощи гравитации, разницы температуры и давления, а за счет использования специального насоса. Естественная схема отопления

Естественная схема отопления

При этом имеется ряд положительных моментов:

  1. Систему можно монтировать в помещении любой сложности и геометрии.
  2. Можно устанавливать лучевую разводку в комнатах с большими площадями.
  3. Для прокладки можно использовать трубы практически любого диаметра, при условии что они расположены под прямым углом.

Способ 2 с естественной циркуляцией воды

В системе без использования циркуляционных насосов движение жидкости обеспечивается гравитацией. Более горячая жидкость отличается меньшей плотностью, за счет чего движется наверх, затем, со временем возвращается к коллектору и батареям, а затем и к радиаторам.

При установке имеются следующие особенности:

  1. Во время установки требуется предусмотреть место для расширительного бака открытого типа, который нужно разместить в наиболее высоком месте. Он требуется для компенсации расширения теплоносителя из-за нагрева и не дает слишком сильно увеличиться давлению.
  2. При этом не требуется приобретение и установка циркуляционных насосов, что снижает смету на работы.

Такой вид отопления не требует электрической энергии, что удобно для дач и других загородных домов.

Рекомендации по выбору и подключения радиаторов

За обогрев внутренних помещений в системе автономного отопления «отвечают» радиаторы отопления. Существует несколько типов отопительных батарей.

Для монтажа отопительной системы необходимо подобрать водяные радиаторы из следующих материалов:

  • Сталь. Главным преимуществом является демократичная доступная цена. Недостаток — подверженность коррозии.
  • Алюминий. Материал характеризуется высокой устойчивостью к коррозии, но весьма чувствителен к перепадам давления. Хотя в индивидуальном отоплении рабочее давление всегда стабильно и легко регулируется.
  •  Биметалл. Комбинированный материал сочетает лучшие технические показатели алюминия и стали.
  • Чугун. Это материал относится к «вечной» классике, с большим сроком службы. Из-за своего тяжелого веса монтировать радиаторы приходится на специальных мощных кронштейнах.

Устройство лучевой системы в многоквартирном доме

Основной нюанс при установке коллекторной системы в многоэтажном доме заключается в подаче воды по двухтрубной системе. Таким образом лучевая разводка в одной квартире будет влиять на распределение тепла в других квартирах, где подобная схема не применяется. В результате эти квартиры будут получать меньше тепла. Однако есть способы, чтобы избавиться от подобных нюансов.

Применение теплообменника

Монтаж теплообменника производится по типу обычной батареи, через которую жидкость проходит без помощи насоса. Потоки теплоносителя, проходящие через коллектор с установленным радиатором, не смешиваются с жидкостью центрального обогрева.

Монтаж первично-вторичными кольцами

При таком варианте подключения первичным кольцом является центральная система обогрева, вторичным – лучевая. Монтаж осуществляется к трубам, идущим от радиатора. Врезку выполняют таким образом:

  1. Чтобы жидкость подавалась к коллектору напрямую, первую врезку делают от перемычки батареи на расстоянии 30 см.
  2. Обратную линию врезают с отступом в 60 см от перемычки.
  3. В точках врезки устанавливают запорную арматуру.
  4. Монтируют насос и трехходовой клапан.
  5. На обратке ставят клапан, чтобы жидкость поступала только в одном направлении.

При таком конструктиве нагретая жидкость распространяется через коллектор по ветвям контура, после чего часть воды подается в обратку центральной системы, а часть возвращается через трехходовой клапан.

Выполнив такое подключение, теплоноситель будет отбираться равномерно без разряжения в центральном стояке отопительной системы и без нарушения температурного баланса в квартирах. Чтобы произвести врезку в центральный стояк своими руками требуется индивидуальный проект и разрешение от управляющей компании.

Разбор аргументов «за» и «против»

Начнем с минусов. Помимо материалоемкости, которая сказывается на стоимости проекта, является необходимость установки коллекторного шкафа, для которого понадобится дополнительное место.

На этом недостатки лучевой системы заканчиваются, и начинается гряда достоинств:

  • простое проектирование и монтаж, в рамках системы используются трубы одного диаметра;
  • при скрытом монтаже в стенах и полу нет соединений;
  • высокая скорость установки благодаря минимальному количеству соединений;
  • расширение функциональности за счет монтажа запорной арматуры, датчиков, воздухотводчиков и термоголовок для автоматизации работы отопительной системы;
  • регулировка температуры в каждом отдельном помещении, используя механические элементы или автоматику;
  • возможность отсечь любой радиатор без остановки отопительного процесса;
  • равномерный прогрев всех помещений.

Панель внешнего управления позволяет программировать работу отопления, включая автоматическую настройку в зависимости от погодных условий на улице. Благодаря установленным датчикам все жильцы могут задать любые комфортные для них параметры, находясь в конкретной комнате.


Лучевая система материально затратная в плане реализации, но опережает все остальные варианты в гибкости настроек и обеспечении эффективности всего отопления

Таким образом, лучевая схема разводки позволяет добиться высокой управляемости системой отопления и достичь оптимального расхода теплоносителя.

Особенности монтажа

Прокладка труб скрытого типа подразумевает обязательную организацию тепловой изоляции. Обогревательные элементы могут нагреваться и до +90 °C, что плохо может сказываться как на стяжке, так и на элементы из дерева. Просто необходим теплоизолирующий материал, сдерживающий скорость теплопередачи, чтобы тепло успело распределяться системой. Рынок предлагает особые полиэтиленовые кожухи для скрытой прокладки трубопровода.

Чтобы монтировать металлопластик, потребуются определённые умения

Качество подготовленной трубы (её торца калибратором) очень важно для герметичного соединения фитингом. Обычно используют надёжные обжимные фитинги, соединения ветвей фитингами на отопительных батареях и коллекторах делают не разборными

Какие есть фитинги для металлопластиковых труб, можете прочитать здесь.

Подготовка к установке

Перед тем, как начать все монтажные работы, стоит правильно подобрать все требуемые элементы и продумать места нахождения приборов, в том числе необходимо:

  1. Определиться с местом установки отопительных батарей.
  2. Подобрать тип радиаторов в связи с показателями давления и вида теплового носителя. Подсчитать необходимое число секций либо площадь панельных отопителей, чтобы тепла хватило для прогрева всех помещений.
  3. Нарисовать схему отопительных радиаторов и пролегание труб. Не стоит забывать про другие элементы обогрева (котёл, насос и коллекторы).
  4. На бумагу записать все необходимые элементы, и закупиться. Для того, чтобы быть уверенным в расчётах, можете посоветоваться со специалистом.

Более подробно про распределительную гребенку можно прочитать здесь.

Монтаж лучевой системы отопления

Первоначально ставятся радиаторы в каждом помещении. Их расположение на одном уровне проверяют нивелиром. Мощность устройств рассчитывают исходя из теплопотерь. На обогревательных батареях ставят заглушки, узлы подключения термостатической головки, краны (к ним подсоединяются переходные фитинги на металлопластик).

Ставится ящик для коллекторов. Как правило, выбираются простые и дешёвые распределители, снабжённые шаровыми кранами с выводами на 16 мм и подсоединением на ¾. На коллектор монтируются американки.

Подключить коллекторное устройство к котлу (к тройникам магистрали от котла) можно скрыто под полом либо по стенам. Затем коллектор соединяют подачей и обраткой 16 мм со всеми устройствами отопления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
