Максимальная длина контура теплого пола 16 трубой: определим длину контура для водяного теплого пола

Расход электричества

Если было принято решение монтировать теплый пол при помощи кабеля с электричеством или специальной ИК пленки, то изначально стоит внимательно просчитать расход электроэнергии. Как правило, электрический теплый пол может потреблять 250 Вт/ч и даже больше на один метр в квадрате всей системы.

Но стоит помнить, что потребление энергии происходит не круглосуточно, а циклами, то есть сначала пол нагревается, а потом охлаждается. Также кабель укладывается не по всей площади помещения, а только в середине.

Внимательно все проанализировав, можно сделать выводы, что такой теплый пол дает максимум тепла при небольшом расходе энергии.

Рекомендуем: Какое необходимо оборудование для водяного тёплого пола?

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

• Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
• Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

• Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
• Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Далеко не все изделия подойдут для создания системы подогрева пола. Трубы вмуровываются в стяжку на многие годы, то есть к их качеству и эксплуатационным характеристикам предъявляются особые требования. Как подобрать трубы для системы водяного «теплого пола» — читайте в специальной публикации нашего портала.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

 Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

• С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
• Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
• Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
• Вариант напольного покрытия.
• Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
• Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
• Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

• При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
• При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

• Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
• Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
• Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

1. В доме нет индивидуальной системы отопления.
2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
3. Необходимость дополнительного обогрева к основной системе отопления.

Как рассчитать расход трубы

Чтобы определить, сколько расходного материала потребуется для организации системы обогрева в каждом отдельном помещении, необходимо произвести расчет по следующей формуле:

L=S/N*1,1, что означает следующее:

• L обозначает длину трубы;
• S – это показатель, определяющий площадь комнаты;
• N – это расстояние между петлями системы;
• 1,1 – это коэффициент, равный 10%, и обозначающий дополнительный расход трубы на повороты.

Рекомендуемые значения расхода теплоносителя и соответствующие скорости в трубах

Так как оба конца контура подключаются к коллектору, располагаемому на стене, в расчет должна включаться и длина подводящего участка – отрезка, идущего от коллектора до разводки водяного теплого пола.

Расчет полезной площади помещения следует производить, придерживаясь определенных правил:

• Если в комнате планируется установить массивную мебель, то под нее трубу укладывать не нужно. В противном случае не получится рассчитать оптимальный расход энергопотребления. К тому же обогрев не лучшим образом скажется и на самой мебели.
• Расстояние от контура до стен и межкомнатных перегородок должно составлять 30 см.

Монтаж водяного теплого пола

После того, как удалось рассчитать полезную площадь, можно производить основной расчет, учтя и остальные требования. Чтобы понять, сколько требуется материала, можно воспользоваться наглядным примером, в качестве которого рассматривается помещение с полезной площадью 18 м², длиной подводящего участка 5 м (если учитывать, что к нему будут подключены оба конца, то получится 10 м), а также шагом укладки, равном 15 см или 0,15 м.

Итого: 18/0,15*1,1+10=142 м.

Увеличение расстояния между петлями приводит к сокращению количества расходного материала в процессе монтажа водяного теплого пола. В целом расчет этого показателя производится согласно плану, который составляется на первоначальном этапе работ.

Расчет стоимости теплого пола

Расход трубы на 1 м² рассчитывается, исходя из расстояния между петлями.

• При расстоянии, равном 10 см, этот параметр составит 10 м п.;
• Если этот показатель увеличивается до 15 см, количество расходного материала уменьшается до 6,7 м п.;
• 20 см – 5 м п.;
• 25 см – 4 м п.;
• При максимальном расстоянии в 30 см – 3,4 м п.

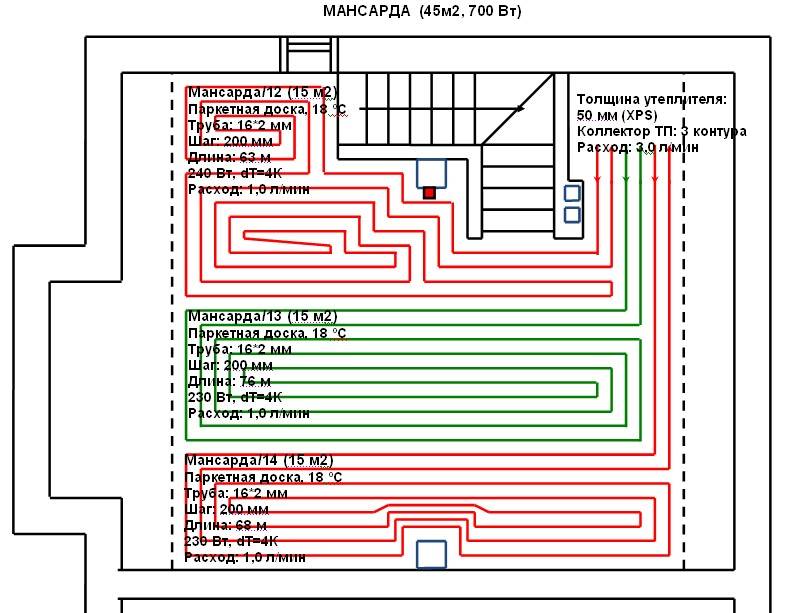

Как правильно определить длину контура тёплого пола

Перед проектированием и устройством системы тёплого пола в жилом помещении, следует поверхностно изучить принцип её работы и понимать некоторые технологические нюансы. От этого будет зависеть длина одного контура и, соответственно, общее количество замкнутых систем, уложенных в полах с подогревом. Так, на длину одного трубопровода влияют следующие показатели:

Прежде всего, движение жидкости внутри труб осложняется гидравлическим сопротивлением, которое сильно возрастает в местах изменения направления контура. Это означает, что от длины сильно зависит мощность циркуляционного насоса, который должен продавить весь теплоноситель и обеспечить его движение внутри контура с постоянной интенсивностью. Таким образом, чем длиннее труба, тем мощнее должен быть агрегат для перекачки жидкости.

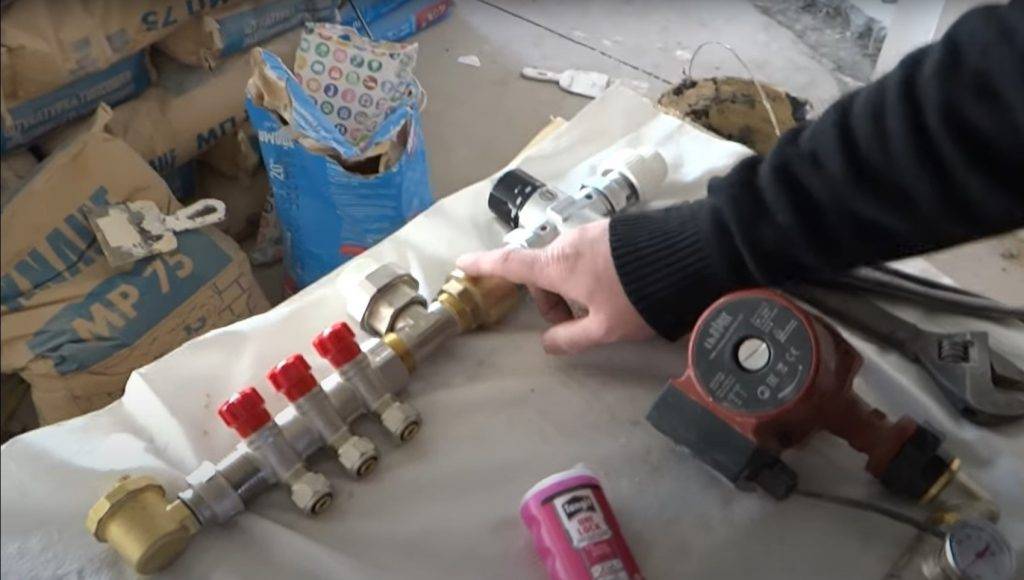

Рис. 6. Циркуляционный насос для системы тёплого пола.

Второй критерий – это теплопотери, которые неизбежны при устройстве тёплых полов. Конструкция тёплого пола выполняется таким образом, что теплоотдача происходит исключительно вверх, то есть подогревается лишь лицевая поверхность пола, предназначенная для эксплуатации. Это достигается укладкой слоя эффективного утеплителя под контуром, который не даёт энергии нагрева улетучиться в толщу перекрытия.

Соответственно, при движении теплоноситель отдаёт определённое количество энергии на каждый погонный метр, неизбежно остывая. Если трубопровод окажется слишком длинным, в крайней его точке нагрев может оказать недостаточным, особенно если учесть, что температурный режим источника нагрева для тёплого пола значительно ниже, чем в радиаторах отопления – 35 – 50 градусов Цельсия.

Рис. 7. Регуляторы температуры на трубопроводе тёплого пола.

Возвращаясь к теплопотерям, следует учесть, что минимальное сопротивление вода встречает в трубах, не имеющих резких перегибов под углом в 180 градусов. Так, устройство контура «змейкой» повлечёт за собой большие теплопотери, чем трубопровод в форме «улитки».

Основываясь на опыте профессионалов, оптимальная длина контура составляет 60 метров, но увеличение его размера до 80 метров не влечёт за собой никакого дискомфорта для жильца. Как правило, именно эти предельные величины и закладывают строители в своих расчётах. В случае, если этих 80 метров не хватает для того, чтобы охватить всё пространство пола, в стяжке устраивается второй, третий и последующие тепловые контуры для равномерно обогрева.

Основные характеристики и показатели

Перед тем как делать необходимые расчеты следует понять, что именно мы будем рассчитывать. Видов подобных устройств теплых полов не так уж и много, однако, для расчета каждого потребуется абсолютно разные данные и показатели. Из нагревательных труб, различных приборов (в том числе и нагревательных) и арматуры состоит жидкий теплый пол. Его монтаж производится непосредственно в напольное покрытие. Обогрев помещения производится за счет вырабатываемого трубами тепла в момент движения теплоносителя по трубам. В качестве теплоносителя может выступать вода, антифриз и этиленгликоль. Тёплый пол является залогом уюта и комфорта.

Пример расчета

Способы расчета

Расчет теплого водяного пола можно произвести несколькими способами. В первую очередь речь идет о монтаже трубы для теплого пола непосредственно в стяжку. Это позволит распределить имеющееся тепло равномерно по всей поверхности. Вторым вариантом является использования настила. Этот тип монтажа называется полистирольной технологией укладки, в которой трубы монтируются на поверхность используемой подкладки. На ней находятся специальные пазы, а состоит она из плотного пластика. В роли тепло отражателей выступают специальные пластины, изготовленные из алюминия. Это способ монтажа используется, если речь идет о невысоком и малогабаритном помещении, где есть смысл экономить каждый сантиметр.

Необходимо учесть диаметр труб

Еще один вариант используется для обогрева деревянных конструкций и домов. Для этого трубы теплого пола укладываются на лаги, или созданную для них обрешетку. Электрического теплого пола калькулятор не рекомендуется использовать самостоятельно, ведь речь идет о безопасности устройства и семьи. Для этого следует воспользоваться помощью специалистов, которые не впервые занимаются подобными манипуляциями. Электрические конструкции состоят из кабеля, стержней и пленки, которые монтируются в промежутке между финишным слоем и основным. Обогрев проводится за счет конвекции. Несмотря на многочисленные преимущества, его эксплуатация не считается одной из самых доступных, хотя и очень удобная в эксплуатации.

Таблица расхода труб

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

• Медные;
• Полиэтиленовые или из сшитого полипропилена;
• Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

1. Определение значения желаемой t в помещении.
2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении – усредненное значение теплопотерь в помещении – 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт – это константа на каждые 10м2,

x = 1,2 – это усредненный коэффициент теплопотери,

S – площадь помещения.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Читать также: Схема установки коллектора для отопления: монтаж и подключение

Разновидности труб

Пол представляет собой соединение труб, подключенных к коллектору. Правильные замеры данных являются основой для расчета мощности работы теплового оборудования. Чтобы рассчитать расстояние между трубами и необходимую для укладки длину, стоит ознакомиться с основными видами конструкций и их особенностями. Для монтажа теплого водяного пола используются трубы, выполненные из следующих материалов:

• Сшитый полиэтилен. Этот материал сложен в установке и имеет довольно высокую стоимость. Однако он имеет и массу преимуществ, например, обладает свойством памяти, не подвергается коррозии, устойчив к температурным изменениям.
• Медь. Один из самых стойких материалов, характеризующихся высокой прочностью, устойчивостью к коррозии. Минус в том, что медь достаточно дорога, такие трубы сложны в установке.

• Металлопластик. Достоинства материала заключаются в его экономичности, прочности и безопасности, с точки зрения экологии.
• Полипропилен. Трубы из полипропилена отличаются невысокой стоимостью при высоких технологических характеристиках, включая низкую теплопроводность.

Для расчета необходимого количества труб требуется учитывать особенности укладки, которые сделают эксплуатацию максимально эффективной:

• средний диаметр трубы – 16 мм, а толщина стяжки – 6 см;
• средний шаг укладки в контурной спирали – 10–15 см;
• длина трубы в отопительном контуре не должна превышать 100 метров, при этом стоит учитывать, что труба должна выходить и входить в коллектор без разрывов;
• расстояние между трубой и стеной должно оставаться в пределах от 8 до 25 см;

• общая длина контура должна укладываться в 100 метров при общей площади в 20 м2;
• между длинами витков стоит соблюдать разницу, не превышающую 15 метров;
• минимальное допустимое давление внутри коллектора – 20 кПа;
• чем короче трубопровод, тем меньше необходимость в установке мощного насоса, так как снижается уровень падения давления;
• температура теплоносителя на входе не должна отличаться от температуры на выходе более чем на 5 градусов.

Длина шага укладки зависит также от индивидуальных параметров помещения и погодных условий в определенном регионе. К тому же, шаг укладки напрямую связан с расчетом контуров.

Сколько градусов допускается при перепадах температуры

Проектирование системы кроме потерь тепла и давления подразумевает температурные перепады. Максимальный перепад – 10 градусов. Но рекомендуется ориентироваться на 5 °С для равномерной работы системы. Если заданная комфортная температура поверхности пола – 30 °С, то прямой трубопровод должен подавать около 35 °С.

Давление и температура, а также их потери, проверяются при опрессовке (проверке системы перед финишной заливкой чистовой стяжки). Если проектирование произведено верно, то заданные параметры будут точны с погрешностью не более 3-5%. Чем выше будет перепад t, тем выше расход мощности пола.

Читать также: Как отрегулировать систему отопления: настройка своими руками

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке. Обогревательный контур прокладывают, отступив 0,3 м от стен

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

 Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм. В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Какая должна быть длина контура водяного теплого пола?

Рассчитывать эти параметры необходимо исходя из диаметра и материала, из которого изготовлены трубы. Так, например, для металлопластиковых труб диаметром в 16 дюймов длина контура водяного теплого пола не должна превышать 100 метров. Оптимальная длина для такой трубы – 75-80 метров.

Для труб из сшитого полиэтилена диаметром 18 мм длина контура на поверхности для теплого пола не должна превышать 120 метров. На практике эта длина равна 90-100 метрам.

Выбирать трубы для укладки на пол рекомендуется исходя из площади помещения. Стоит заметить, что от того из какого материала изготовлены трубы и как они уложены на поверхность, зависит их долговечность и качество работы. Оптимальным вариантом станут металлопластиковые трубы.

Общие рекомендации перед установкой системы

Перед тем как приобрести водяную отопительную систему, необходимо составить при помощи специалиста тепловую карту дома. Такая карта поможет выявить теплопотери помещения. Таким образом, если они составят более 100 Ватт на один квадратный метр, то перед расчетом длины трубы, нужно в здании утеплить.

Расчет теплого водяного пола можно осуществить самостоятельно, воспользовавшись калькулятором. Но здесь важным моментом является то, что систему отопления нельзя располагать под габаритную мебель и стационарное оборудование. Иначе отопительная система быстро выйдет из строя. Но при этом водяная конструкция все — же должна занимать по площади пола не менее 70%, иначе помещение будет плохо обогреваться.

Так же эффективность обогрева будет зависеть от требований к помещениям.
