Как установить пластиковую канализационную трубу диаметром 250 мм

Когда необходима врезка в канализацию

Ситуаций, в которых врезка в канализационную трубу является единственным правильным решением, много. Наиболее распространенные, это подключение нового сантехнического оборудования либо перенос старого на другое место, установка стиральных машин, автоматических моек и прочего электрооборудования с автоматическим сливом. Врезка может потребоваться и при подключении частной системы к центральной канализации. В таком случае работы должны быть согласованы и проводиться сотрудниками коммунальной службы. В противном случае подключение будет считаться незаконным и за него полагается наказание.

В ряде ситуаций альтернативой врезки в канализацию может стать установка разветвителя, добавляющего мест подключения к канализации.

Правила работы с пластиковыми трубами

Несмотря на кажущуюся простоту сборки канализационной системы из пластиковых материалов, существуют некоторые нюансы, которые следует учесть при работе. В первую очередь готовим инструменты:

  • Пила-ножовка или труборез.
  • Болгарка.
  • Бумага наждачная для зачистки.
  • Смазка и клей для пластиковых труб.

Правила обработки пластиковых труб в случае их разрезания:

  • Разрезав трубу на две части необходимо обеспечить наличие фаски на срезе для удобства соединения.
  • Срезы слегка обрабатывают болгаркой и зачищают наждачной бумагой.
  • После этого элементы очищают от пыли, а торцы обрабатываются с помощью обезжиривающего средства.
  • После того, как установлены резиновые прокладки, на торец наноситься клей тонким слоем и плотно вставляют его в фитинг. Для надёжности при соединении элементы можно провернуть на четверть оборота.

Обустраивая канализационный слив, необходимо выполнять работы так, чтобы не возвращаться к этой процедуре долгие хотя бы лет десять. И это вполне реально, если придерживаться все советов и правил приведённых выше. Грамотная укладка труб – залог долгосрочного функционирования канализационной системы.

Как выбрать трубы: советы специалистов

Специалисты утверждают, что монтаж канализационных систем гораздо сложнее, чем установка отопления или водопровода. Ошибки при обустройстве системы канализации могут иметь очень неприятные последствия.

Для того, чтобы их избежать, следует придерживаться следующих рекомендаций:

  • Все внутренние трубы, предназначенные исключительно для воды, могут иметь внутренний диаметр не более 5 см.
  • Трубы,предназначенные не только для воды, должны иметь диаметр от 10см;
  • Предпочтение стоит отдавать пластиковым трубам, поскольку они менее подвержены коррозии и загрязнению.
  • При подключении стиральной и посудомоечных машин к системе канализации стоит помнить о том, что температура воды в них достигает 90 0 С.
  • Диаметр труб может меняться от меньших к большим, но не наоборот.
  • При выборе в качестве материала полиэтилена, стоит устанавливать для внутренней канализации ПВД, а для наружной — ПНД.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Технические характеристики трубы 110 мм

Основные составляющие диаметрального сечения таковы:

  • Внутреннее диаметральное сечение. Данный параметр является основополагающим. Именно по нему подбираются все соединительные элементы. У канализационных пластиковых труб 110 мм внутренний диаметр составляет 103,6 мм.
  • Диаметр условного прохода определяет номинальный показатель внутреннего диаметрального сечения.
  • Наружное диаметральное сечение.
  • Толщина стенок труб.

Одним из главных параметров является диаметральное сечение. Именно по этим показателям определяют область применения пластиковых изделий. Трубы диаметром 110 мм в основном используются для обустройства канализационных стоков.

Определиться с выбором трубы диаметром 110 мм и по его техническим характеристикам поможет определиться приведённая ниже таблица.

Преимущества пластиковой трубы

Пластиковые изделия имеют ряд неоспоримых преимуществ. К ним относят:

  • Устойчивость к коррозии. Изготавливаются из материалов, которые не вступают в реакцию с разрушающими элементами. Срок службы пластика меньше, чем у чугуна, но всё-таки достигает 50 лет.
  • При эксплуатации пластиковые трубы не создают особого шума, так как гладкая внутренняя поверхность обеспечивает беспрепятственное прохождение воды.
  • Экологичность материала обеспечивает безопасную эксплуатацию в бытовых условиях.
  • Низкая степень теплопрооводности. Это значительный плюс, так как проходящая по трубам горячая вода не остывает.
  • Пластик обладает высокой устойчивостью к перепадам температур и перепадам давления.
  • Обладают незначительным весом, что существенно упрощает процесс монтажа. Для того, чтобы соединить их не нужны сварочные работы. Соединяются при помощи специальных деталей. Соединения в конечном итоге получаются надёжными и герметичными.
  • Пластиковые изделия не нужно обслуживать в плане защиты от коррозии. Отпадает необходимость их красить. Подходят как для открытого использования, так и для закрытого.

Особенности монтажа и эксплуатации

Какие нюансы нужно учитывать, если вы используете трубы канализационные пластмассовые для монтажа внутренней или наружной канализации?

Пластик гораздо хуже чугуна поглощает вибрацию и акустические колебания. Причина проста: он тонкий и легкий. Чугун гасит звуки своей массой, пластиковая же труба выполняет скорее функцию резонатора. В большей степени этим страдают ПХВ трубы, в меньшей — полиэтилен. Проблема решается дополнительной шумоизоляцией: труба заделывается в короб или покрывается пенопластовой скорлупой.

Один из вариантов шумоизоляции

  • При соединении укороченной трубы с раструбом обязательно снимите фаску с наружной стороны трубы и удалите заусенцы с внутренней. Помните, что любые неровность внутри будут собирать всевозможные загрязнения — волосы, волокна тканей и прочий мусор.
  • Если трубы стыкуются со значительным усилием — используйте любую смазку, какая окажется под рукой: глицерин, солидол, даже жидкое мыло.
  • Если для чугунных труб используются жесткие стальные подвесы, то канализационные трубы пластмассовые гораздо легче чугуна. И при правильной прокладке (1-2 сантиметра уклона на метр трубы) вода в них не застаивается. Поэтому для фиксации этих труб могут быть использованы пластиковые хомуты и защелки.
  • Если вы собираете стояк — горловина каждой канализационной трубы должна быть зафиксирована хомутом. Особенно при наличии между перекрытия компенсирующего патрубка. Не полагайтесь на то, что легкие трубы удержатся на уплотнительных кольцах: со временем они сползут вниз, и стыки могут разгерметизироваться.

Под раструбом каждой трубы желательно зафиксировать стояк хомутом

  • Не забудьте, что пластиковые трубы со временем могут провисать под собственной тяжестью. Пластмасса аморфна в куда большей степени, чем чугун. Подвесы и хомуты в случае горизонтальной трубы диаметром 110 миллиметров (они чаще всего используются при сборке в подвале горизонтальных веток канализации) должны располагаться хотя бы через полтора метра.
  • Если планируется прокладка пластиковой канализации по улице под грунтовой дорогой — лучше заглубить трубу как минимум на метр. Если это невозможно — спрячьте трубу в железобетонный короб. Деформировать или раздавить пластиковую трубу нетрудно даже легковому автомобилю.
  • Для прочистки канализационных стояков традиционно используется толстая стальная проволока. Так вот: в случае пластиковой трубы про этот способ прочистки лучше забыть. Любой пластик будет ОЧЕНЬ сильно исцарапан внутри загнутым концом проволоки; возможна и расстыковка соединений при прочистке. С другой стороны, рекомендации использовать только мягкий тросик с резиновым наконечником — это уже другая крайность. Подойдет любой сантехнический трос.

Например, такой

Зачастую самый простой способ прочистить пластиковую канализацию — просто разобрать ее на любом соединении и вытряхнуть засор из трубы. Это не чугун, который требует долгой и утомительной расчеканки стыка.

Врезка в металлическую трубу через тройник

Как возможно выполнить врезку в металлические трубы? Через тройник. Для этого главная труба перерезается в двух местах по линиям, расположенным рядом между собой. Ширина выпиливаемого куска обязана соответствовать размеру вставляемого тройника в виде муфты, что будет надеваться на части трубы.

По краям торцов тройник и трубу сваривают так, дабы не было течи. Для этого нужна электросварка, подключенная к электросети напряжением 220 В либо 380 В (зависит от типа выбранной сварки), и электроды 2?3 мм. Самое основное, что нужно в данной ситуации – это опыт сварочных работ. Потому, что в трубе не должно быть течи, такие работы обязан проводить умелый сварщик с долгим стажем работы, а не сварщик-любитель, который может заварить трубу прочно, но никак не герметично.

Для более детального ознакомления с возможностью и системой канализации последующего независимого ремонта, рекомендуем для прочтения статьи:

  • Как сделать канализацию частного дома.
  • Монтаж канализационной системы.
  • Как заменить стояк канализации в квартире.
  • Как верно соединять канализационные трубы.
  • Разводка канализации своими руками.
  • Прокладка труб канализации по полу.
  • Временная канализация.

Подготовительные работы

Чтобы проложить трубопровод для отвода стоков, потребуется специальное оборудование для прокладки канала нужной конфигурации в полах, стенах и мебели.

Необходимо использовать такие инструменты и приспособления:

  • масляный или алмазный уровень;
  • перфоратор с набором буров, ударных насадок и алмазной коронкой;
  • рулетка;
  • молоток;
  • зубило
  • маркер;
  • силиконовая смазка.

Подготовка к монтажу канализации начинается с нанесения горизонтальной линии от входа тройника в стояк до всех потребителей воды. После этого каждые 50 см наносятся отметки, соответствующие необходимому уклону. Чтобы не ошибиться, при сборке ставятся подпорки, на которые будут уложены трубы. В стенах сверлятся отверстия, в которые устанавливаются хомуты с соответствующим трубам диаметром. В завершение осуществляется просверливание отверстий, расчистка ложа и удаление строительного мусора.

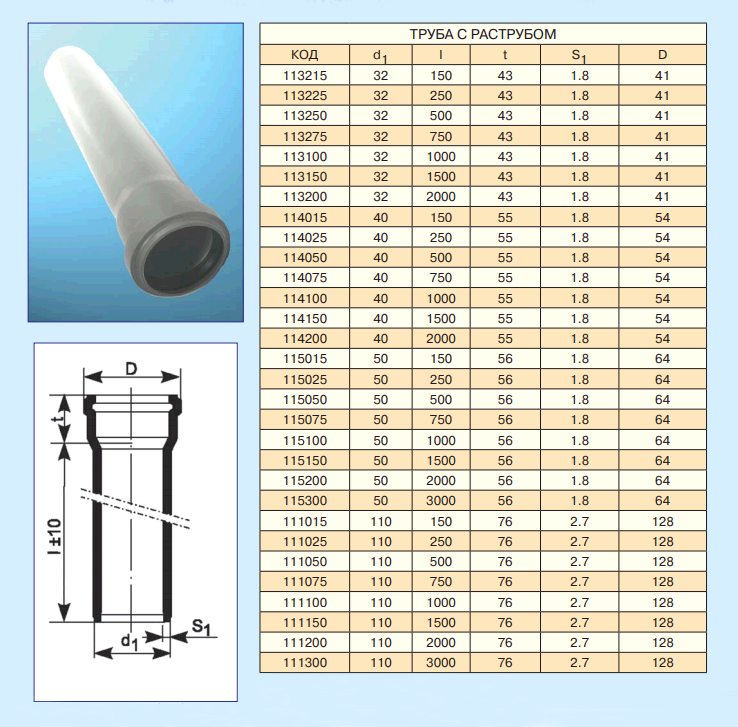

Стандарты и сортамент

То, какие могут иметь трубы канализационные пластиковые размеры, определяется действующими стандартами на их производство.

  • Труба канализационная пластиковая из полипропилена производится по согласованным с заказчиком техусловиям. Из затрагивающих ее производство стандартов — только ГОСТ 26996-86, регламентирующий состав полипропилена и его сополимеров. Разумеется, ничего про размер трубы в стандарте нет; в продаже, однако, можно видеть вполне стандартные трубы с диаметрами 32, 40, 50 и 110 миллиметров при длине 150, 250, 500, 750, 1000, 2000 и 3000 миллиметров.
  • Полиэтиленовые канализационные пластиковые трубы размеры имеют по ГОСТ 22689.2-89. Стандартом предусмотрены трубы диаметрами 40,  50, 90 и 110 миллиметров. Однако, говоря словами героя фильма «ДМБ», нет преград для патриота: при необходимости трубы прекрасно производятся и по стандарту 18599-83 «Трубы полиэтиленовые напорные». А он предусматривает куда больший выбор размеров: от 10 до 1200 миллиметров. При этом трубы диаметром больше 160 мм производятся исключительно в отрезках длиной от 5 до 12 метров с шагом в 500 миллиметров; трубы меньшего диаметра могут поставляться как отрезками, так и в бухтах или катушках. Без раструбов, конечно.

Такие трубы свариваются встык, без раструбов

Поливинилхлоридные канализационные трубы пластиковые размеры будут иметь по ГОСТ Р 51613-2000. Строго говоря, по этому стандарту производятся напорные ПВХ трубы. Однако им предусмотрено наличие раструбов и резиновых уплотнителей, что в итоге дает нам трубу для монтажа и канализации тоже. Что с размерами? Диаметр от 10 до 315 миллиметров, длина от 4 до 12 метров.

Правильный и неправильный способы врезки

В ситуации, когда у нас есть труба канализации и потребность выполнить врезание в нее системы утилизации стоков, нам необходимо знать правила и требования к выполнению данной задачи. Давайте выясним способы для выполнения данного действия. Итак, врезка в канализационный стояк может производиться правильно и неправильно. Рассмотрим каждый из них.

Верные способы врезания

Для выполнения данной задачи первое, что мы делам — это запасаемся необходимыми материалами. А именно нам пригодятся следующие составляющие:

  • Компенсатор, который будет нужен при выполнении врезки в чугунный водопровод. Мастера в основном используют зубило для насечек, которые необходимо наносить на трубу.
  • Если трубу изготовлено из ПВХ или полипропилена, то пригодится ножовка и напильник;
  • Тройник, который будет идентичен по диаметру с трубопроводом. Стоит отметить, что все три отвода необходимо выбирать с горлышком и кольцами уплотнения. Какой выбрать тройник решать вам: прямой или косой.
  • Патрубок компенсации. Для данных работ предпочтенье нужно отдавать пластиковому виду;
  • В том случае, когда вы думаете эксплуатировать канализацию не сразу, вам нужна будет заглушка на тройник;
  • Герменевтик из силикона.

Если мы планируем устанавливать систему на стояк, то первое что нужно сделать – это попросить соседей не пользоваться на период работ канализацией. Рекомендуем приготовить тряпки и тазик, так как очень часто жители забывают о подобных просьбах. После этого можно начинать процесс врезания. Выполняется он в следующей последовательности:

  • Сначала вырезаем кусочек стояка;
  • Выполняем зачистку заусениц напильником;
  • Герметизируем внешнюю и внутреннюю площадь;
  • Делаем натяжку патрубка на трубопровод, так чтоб можно было одеть тройник;
  • Намазываем герметиком участок и одеваем тройник;
  • Продолжаем сборку канализационной системы либо глушим тройник.

Самыми популярными способами врезки на сегодняшний день есть такие:

  • Через тройник;
  • Адаптер.

При первом методе, нужно вырезать часть трубы, надевают сверху нее патрубок и устанавливают тройник. Если есть необходимость увеличить крепление, то монтируют хомут. Стоит отметить, если врезание производится к пластиковой конструкции, то нужно использовать вместо цельной трубы обрезковый трубопровод.

Второй способ это устройство с переходом. Стоит заметить, что данный вариант установки современный и более надежный. Для его осуществления нужно придерживаться следующей последовательности:

  • Перекрыть поток воды;
  • Сделать отверстие дрелью с подходящей насадкой;
  • В том случае если адаптер имеет болты, то их нужно затянуть;
  • Если же они не имеются в наличии, то избавляем поверхность от жира и закручиваем гайку.

Неправильная врезка

Если у нас имеется горизонтальная труба, то просто проделываем отверстие и фиксируем нашу конструкцию врезки, причем неважно сверху или  сбоку. Тайком этот процесс провести нельзя, поэтому он тоже может проходить по разрешению ваших соседей. Стоит отметить, что службы сантехники называют этот способ неправильным, так как он оставляем следы на соединениях в виде различных заусениц

Стоит отметить, что службы сантехники называют этот способ неправильным, так как он оставляем следы на соединениях в виде различных заусениц.

https://youtube.com/watch?v=J35iUjaNkpY

Особенности внутренней разводки

Особенности обустройства канализации состоят в том, что основой функционирования домашней канализации является сила тяжести. Продукты жизнедеятельности двигаются по каналам самотеком под влиянием гравитации. Для того чтобы стоки от потребителя воды попали в стояк, все линии должны иметь уклон 1-1,5%. Так, при длине линии 200 см перепад высоты между отводом и выходом трубы в общий сток должен составлять 2-3 см. На каждый поворот добавляется еще 1 см. Если не соблюдать этих правил, то магистраль будет постоянно забиваться отходами.

Следующим нюансом является подбор правильного размера сечения и конфигурации магистрали.

Следует выбирать пластиковые канализационные трубы такого диаметра:

  • стояк, тройник, отвод и гофра от унитаза — не менее 100 мм;
  • магистраль от ванны, умывальника и кухонной раковины — 50 мм;
  • слив от стиральной и посудомоечной машин — 32 мм.

Поскольку самые крупные отходы жизнедеятельности поступают от унитаза, то расстояние от него до стояка должно быть минимальным. Если для прокладки труб понадобится изменить их направление, то делать это лучше с помощью отводов под 45°, так как крутые повороты могут забиваться.

Подгонка заготовок по размерам

Особенностью изделий из полимерного материала является изменение их размеров под влиянием температуры. Так, при ее повышении на 1° происходит увеличение длины звена на 0,5%. Это нужно учитывать при проведении расчетов, чтобы не устанавливать повороты впритык к стенам. Всегда нужно оставлять 1-2 см запаса для демпферного расширения звеньев. Незначительное искривление на прочности и герметичности не сказывается.

При нарезании заготовок необходимо проверять, чтобы диаметр трубы соответствовал этому показателю фитингов, используемых при прокладке коммуникаций. Технические показатели нанесены на самих изделиях, но лучше их проверить заранее, еще до начала сборки. Следует помнить, что плотность соединения и герметичность достигаются за счет использования прокладок. Разница между внутренним и внешним диаметрами соединяемых звеньев составляет 2 мм. Незначительный люфт позволяет компенсировать незначительные ошибки, допущенные при проектировании, нанесении разметки и сборке.

Сочленение в раструб

Рассмотрим особенности соединения пластиковых труб. Они выполняются с помощью раструбов, внутри которых установлены резиновые прокладки, кольца и манжеты. Лучшими в плане долговечности считаются двойные прокладки с пластиковым кольцом. Их тяжело собирать, но приложенные усилия окупаются надежностью и долговечностью стыка. Перед соединением деталей необходимо удостовериться в том, что резинка правильной формы, плотно расположена в пазу раструба и не перекошена. Если изделие бракованное или было повреждено при сборке, то следует ее заменить на исправную деталь.

Места крепления являются самыми слабыми точками трубопровода. Со временем прокладочный материал ссыхается и уменьшается в объеме. Чтобы замедлить этот процесс, необходимо использовать качественную смазку с консервирующим эффектом. Для этого не подходит мыло и автомобильные масла. Эти вещества вызывают коррозию резины. Профессионалы рекомендуют использовать силиконовую смазку.

Края отпиленной трубы необходимо зачистить, чтобы получить фаску. После того как отрезок будет вставлен в раструб, его необходимо продвинуть вперед до упора и подать назад на 10-15 мм.
