Что такое местная вентиляция и где она нужна

Наборная и моноблочная система вентиляции

Наборная система вентиляции собирается из отдельных компонентов — вентилятора, глушителя, фильтра, системы автоматики и т.д. Такая система обычно размещается в отдельном помещении — венткамере или за подвесным потолком (при небольшой производительности). Достоинством наборных систем является возможность вентиляции любых помещений — от небольших квартир и офисов до торговых залов супермаркетов и целых зданий. Недостатком — необходимость профессионального расчета и проектирования, а также большие габариты. В разделе Состав систем вентиляции рассказывается о том, из каких компонентов собирается типовая наборная система.

В моноблочной системе вентиляции (вентустановке) все компоненты размещаются в едином шумоизолированном корпусе. Моноблочные системы могут быть приточные, вытяжные и приточно-вытяжные. Приточно-вытяжные установки часто комплектуются встроенным рекуператором, которые позволяет экономить энергию, затрачиваемую на подогрев приточного воздуха. Моноблочные вентустановки имеют ряд преимуществ перед наборными системами:

• Поскольку все компоненты расположены в шумоизолированном корпусе, уровень шума моноблочных установок заметно ниже, чем наборных систем. Благодаря этому моноблочные системы небольшой производительности можно размещать в жилых помещениях, в то время как наборные системы обычно требуется устанавливать в подсобных помещениях или в специально обустроенных вентиляционных камерах.
• Все элементы вентиляционной установки подбираются, тестируются и отлаживаются для совместной работы на этапе производства, поэтому моноблочные системы обладают максимально возможной эффективностью и сбалансированностью.
• Благодаря компактному корпусу монтировать вентустановки проще и быстрее, чем наборные системы вентиляции.

Подробнее о вентиляционных установках рассказывается в разделе Вентиляция квартир и коттеджей.

Системы вентиляции

Состав систем вентиляции

Вентиляция рабочих мест сварочного производства

Вентиляция в сварочном производстве призвана особенно качественно и тщательно очищать воздушные массы от вредных примесей, так как сварочные работы относятся к наиболее вредному для здоровья человека виду работ, в процесс сварки непременно образуются окиси азота, углерода, фтора и много других различных химических соединений.

Вид и организационный тип вентиляции такого цеха зависит, прежде всего, от габаритов и мощности выпуска сварочно-соединяемых изделий.

Если мощность сварочного цеха невелика, а объемы выпускаемой продукции также незначительны, то на сварочном рабочем месте можно организовать вентиляцию местного назначения.

Производственное вентилирование уже давно перестало быть простой производственной необходимостью. В различных производствах современных направлений (мощностей и объемов) вентиляция стала выступать в роли наиважнейшего инженерного комплекса, потому как правильная организация и последующее выполнение мероприятий по оснащению производства вентиляционными системами способствует созданию здорового микроклимата в цехах и на участках производства. А значит, и дает возможность качественного выполнения технологических процессов, направленная на соблюдение основных положений по технике безопасности, в также способствует правильной организации каждого рабочего места, а главное, исключает нанесение вреда здоровья работнику, задействованному в производстве.

Агрегаты для локальной вытяжной системы

Существующие укрытия, которыми комплектуются системы вытяжной вентиляции, делятся на несколько специализированных категория:

• агрегаты, установленные на источнике загрязнения;
• решения, перекрывающие собой источник загрязнения;
• изделия-передувки.

На практике огромной популярностью пользуются агрегаты, с помощью которых источник распространения опасных веществ локализуется в определенной зоне. Впрочем, подобные решения далеко не всегда удобно и целесообразно применять. Им на смену пришли более современные вытяжки с отводом в вентиляцию:

• металлические и поликарбонатные зонты с функцией вытяжки;
• локальные отсасывающие агрегаты;
• мощные вытяжные шкафы;
• капсулированные решения;
• отвод выделений из корпуса станков и рабочих агрегатов;
• витринные, фасонные и бортовые решения.

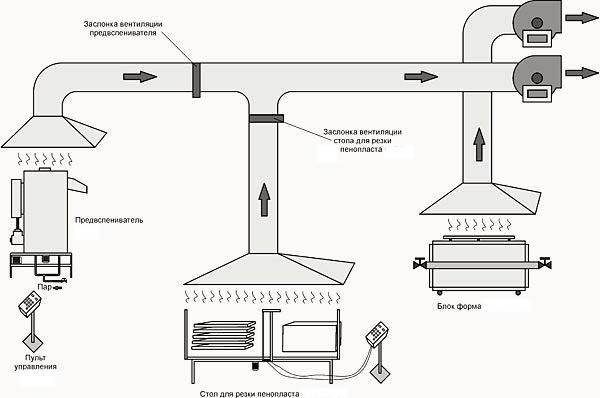

Системы местной вентиляции очень распространены в местах, где необходимо обеспечить требуемые нормы по воздухообмену в конкретной, локальной зоне.

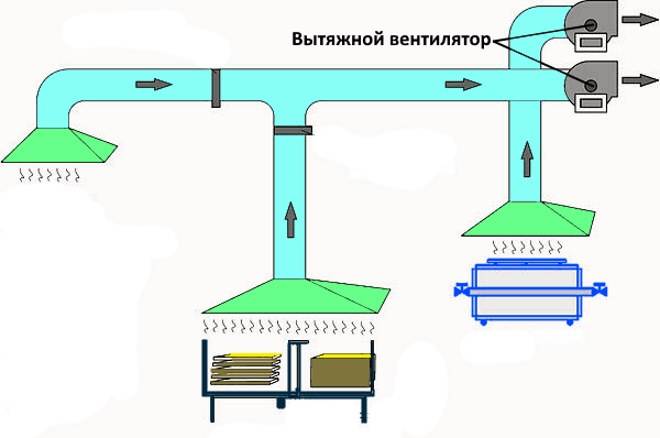

Вытяжные зонты – самые популярные и распространенные конструкции отсосов. Ими оборудуют небольшие рабочие зоны (столы для пайки, готовки). Опасные примеси оперативно собираются и перенаправляются вверх, после чего отводятся. Вентиляция для вытяжки функционирует как посредством естественной тяги, так и принудительной.

Специализированные отсосы – вытягивают нежелательные и потенциально опасные вещества с минимальным расходом кислорода. Промышленная вытяжная вентиляция зачастую представлена несколькими местными агрегатами. Основная их особенность – они не препятствуют работе.

Вытяжные шкафы – одни из самых эффективных решений для принудительного удаления вредных испарений, веществ, формируя при этом минимальный уровень воздухообмена. В продаже представлено несколько разновидностей таких шкафов:

• с устройством верхнего отвода, посредством которого удаляется горячий и влажный воздух;
• с удалением загрязненных потоков боковой конструкции – речь идёт о некотором аналоге «улитки», для сбора остаточных продуктов;
• с отводными решениями комбинированного типа, находящимися снизу агрегата.

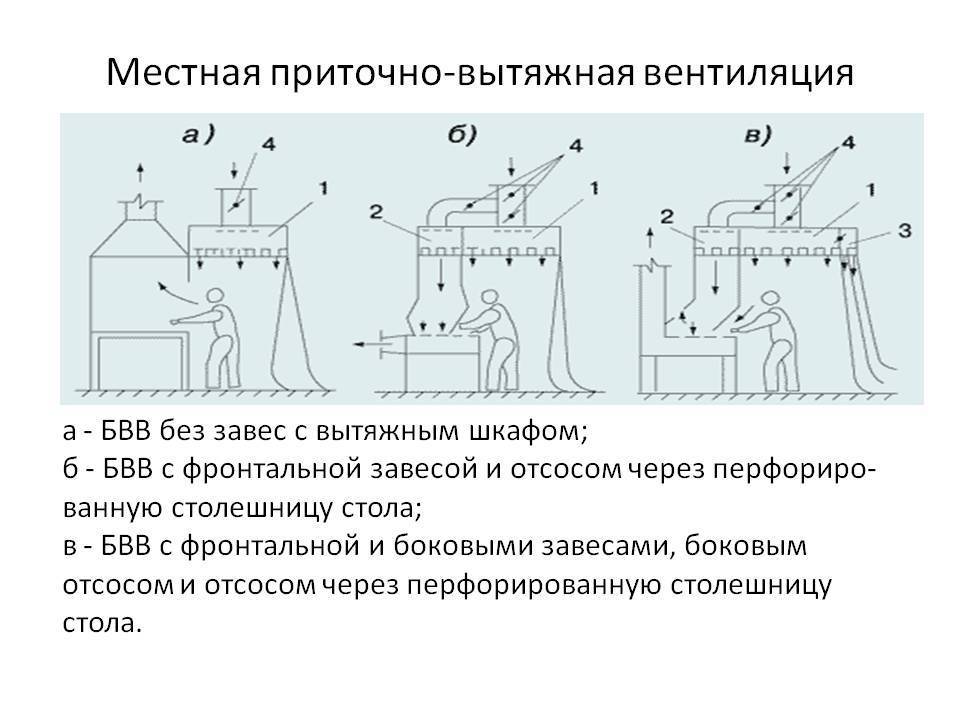

Локальные вытяжки: а — вытяжной шкаф; б — витринное укрытие; в — укрытие-кожух для заточного станка; г — вытяжной зонт; д — зонт-козырек над открытым проемом печи; е — вытяжная воронка при сварке крупногабаритных изделий; ж — нижний отсос; з — боковой отсос; и — наклонная вытяжная панель; к — двухбортовой отсос от гальванической ванны; л — однобортовой отсос с передувкой; м — кольцевой отсос для ручного сварочного пистолета

Вентилятор, расположенный в системе воздухообмена, создает завихрение потока таким образом, чтобы пыль локализировалась в небольшой зоне, а не распространялась по комнате. Пример такой установки – сварочный пост, где принудительная вытяжная вентиляция представлена небольшим шкафом. Отсос в них располагается вверху конструкции.

Если речь идёт об отводе неопасных веществ, то скорость движения допускается в следующих пределах:

• 0.5 – 0.7 м/c;
• 1.1 – 1.6 м/с – для тех случаев, когда из помещения отводятся ядовитые примеси, металлические испарения.

Вытяжные шкафы устанавливают в химических лабораториях

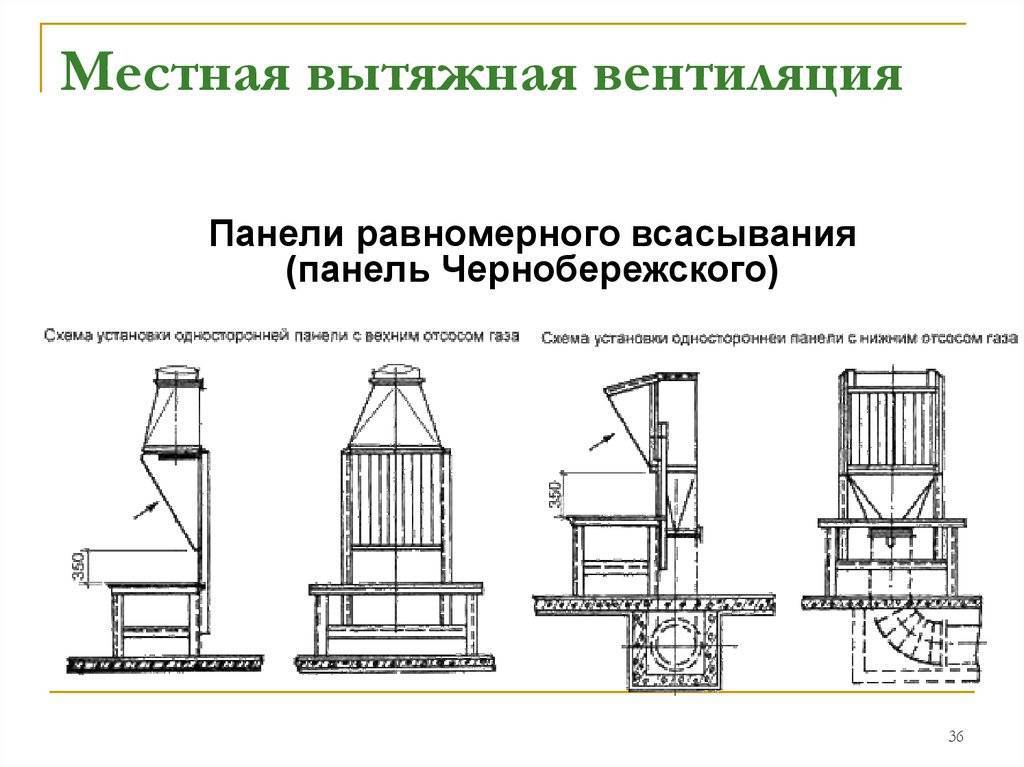

Что касается всасывающих панелей, то их применяют в случаях, когда воздух в замкнутом пространстве насыщен ядовитыми газами, пылью и теплом. Панель располагают так, чтобы ядовитые составы находились на максимальной удаленности от работника. Вытяжные трубы для вентиляции дополняют встроенным двигателем и оперативно удаляют опасные суспензии. Рассматриваемые установки используют на сварочных постах, при обработке крупных изделий. От сварки они располагаются на удаленности до 3.5 м, оборудуются вентиляторами с одним или двумя двигателями.

Скорость движения воздушных масс должна соответствовать следующим критериям:

• от 3.5 до 5 м/с, если речь идёт о выделении горячей пыли;
• от 2 до 3.5 м/с, если при работе выделяются ядовитые или непыльные суспензии.

Специалисты акцентируют внимание на одном важном моменте – монтаж вытяжной вентиляции осуществляют при условии, кто 1 м2 панели отводит 3.3 тыс. м3 воздуха ежечасно

Бортовые отсосы актуальны для случаев, когда источник загрязнения удерживается в вертикальном положении, при помощи специальных подъёмников. Подобные установки получили широкое распространение в цехах, где проводится гальваническая обработка металлов, при которой опасные вещества наливают в специальную ёмкость, а затем засасываются через небольшое отверстие.

С конструктивной точки зрения вытяжная вентиляция производственных помещений представляет собой несколько воздуховодов, входные отверстия которых имеют узкую форму (до 10 см), располагаются они у краев ванны.

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.

Все виды приточной вентиляции состоят из:

• Приточных вентиляторов – обеспечивают приток воздуха.
• Шумоглушителя – понижает уровень шума, создаваемый установкой.
• Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.
• Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
• Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
• Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.
• Воздуховодов – каналов, по которым циркулируют воздушные массы.

Вентиляционные каналы спрятаны в подвесном потолке из гипсокартона

Каждая приточная установка может иметь те или иные составляющие в зависимости от того, в чем нуждается потребитель. Здоровый микроклимат будет зависеть от четко подобранных компонентов системы.

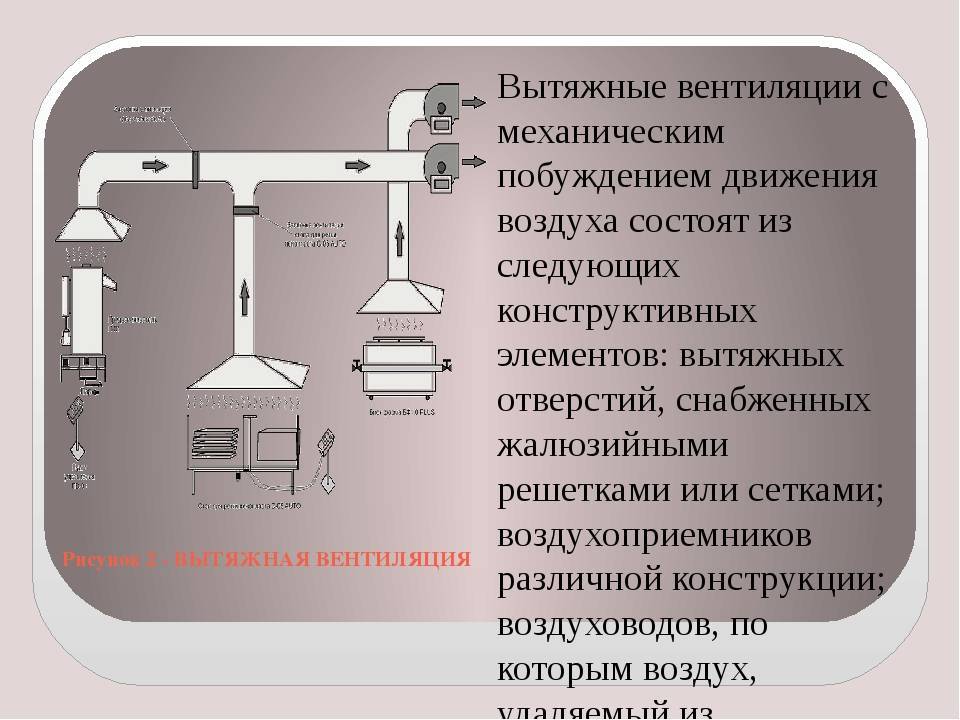

Вытяжной системой вентиляции пользуются для улучшения работы естественной вентиляции и для удаления отработанного воздуха. Работа вытяжных вентиляторов является основой в таких установках.

Преимущества и недостатки естественной вентиляции

Преимущества естественной вентиляции:

• ничего не стоит. Это главное и, пожалуй, единственное очевидное преимущество. Нет необходимости покупать вентиляционное оборудование. Естественная вентиляция создаётся с помощью открытых дверей, окон, форточек, а также специальных отверстий в стенах
• легкость создания. Весьма сомнительное преимущество, но, тем не менее, если предусмотреть создание системы вентиляции еще на этапе строительства дома, то, действительно, в дальнейшем об этом задумываться не придётся
• обеспечивает приток свежего воздуха. Пусть не так хорошо и качественно, как принудительная вентиляция, но всё же: с естественной вентиляцией жизнь гораздо комфортнее, чем совсем без вентиляции.

Недостатки естественной вентиляции:

• невозможность обработки воздуха. С улицы в помещение поступает необработанный воздух, то есть неочищенный, не прогретый/не охлаждённый. А это значит, что зимой в квартире (доме) при открытых окнах или даже одной только форточки практически сразу становится холодно. Летом же приточный воздух приносит жару (вместе с пылью и насекомыми)
• низкое качество и недостаточность воздухообмена. Естественная вентиляция сама по себе (не усиленная установкой принудительной вентиляции) не способна обеспечить качественный и полноценный воздухообмен
• спорная лёгкость создания. Да, для организации естественной вентиляции не требуется установка дополнительного оборудования. Но стоит понимать, что качество естественной вентиляции напрямую зависит от того, насколько профессионально она была спроектирована и каким образом реализована на этапе строительства дома. Если проигнорировать этот момент, то в будущем, когда дом уже будет построен, создание вентиляции влетит в копеечку.

Как оформить паспорт вентиляции?

В приложениях к СП 73.13330.2012 и СТО НОСТРОЙ 2.24.2-2011 приведены бланки паспортов вентиляционных систем.

В паспорте вентиляционной системы должны быть указаны:

Правила заполнения паспорта:

1. Придерживайтесь одних единиц измерения.

2. Не оставляйте пустые места в паспортах, а если вы их не заполняете, опишите эти позиции в примечаниях.

3. Обязательно прошейте паспорт.

4. На последнем листе прошитого документа поставьте печать организации.

5. На титульном листе укажите адрес объекта, год выпуска паспорта и назначение системы.

6. На первом листе опишите место прокладки системы, укажите основные характеристики используемых приборов.

7. В таблицу расхода воздуха по помещениям (лист 2) внесите проектные и фактические данные, укажите несоответствия между ними.

8. На третьей странице приведите аксонометрическую схему вентиляционной системы. Она отражает размеры оборудования, протяженность воздуховодов и все необходимые приборы и устройства, включая крышные вентиляторы.

9. В конце подшейте лицензию организации, предоставившей паспорт, а также приказ на представителя, проводившего проверку системы.

10. Иногда в паспорт вносят данные об уровне шума, вибрации, скорости перемещения воздуха в помещениях и другие необходимые параметры.

Где необходима местная вентиляция?

Система вентиляции в любом доме просто необходима

Особенно
нужно обращать внимание на те помещения, где может скапливаться недопустимое
количество дыма, запахов, пыли и газов. Хозяевам коттеджей со встроенным
гаражом, в первую очередь стоить подумать, над хорошей системой воздухоотводов
и обязательно установить принудительную вытяжку

Ведь, если этого не сделать,
то отработанные газы будут проникать не только через внутренние, ведущие в дом
двери гаража, но даже сквозь стены.

Стоит также подумать о проведении вентиляционных труб на
кухне. Кухонные запахи являются неотъемлемой частью кухни. Они, конечно, могут
быть достаточно приятными, но иногда – совсем не к месту. Поэтому локальная
вентиляция рекомендуется в обязательном порядке.

Ванная комната – одно из помещений, которое требует
значительной вентиляции. Без нее в скором времени и стены, и потолок могут
покрыться плесенью – такова будет цена за пренебрежительное отношение к
вопросам вентиляции. Идеальным вариантом будет принудительная локальная
вентиляция, установить которую можно даже самостоятельно.

Ну а такое место, как туалет, пожалуй, не стоит упоминания.
Здесь воздухообмен должен быть многократным, особенно, если туалет отделен от
ванной и очень мал.

Требования к вентиляционному оборудованию

Предположим, что все нормы и параметры соответствуют требуемым. Но при этом над вашей кроватью висит огромный блок кондиционера, а для прочистки системы необходимо вызвать целую бригаду с оборудованием, которое едва влезает в квартиру.

Согласитесь, при таком раскладе сто раз подумаешь, так ли важен чистый воздух или можно обойтись форточками.

Форточка является самым популярным методом естественного проветривания помещений. Однако далеко не во всех помещениях они имеются, да и не в любую погоду актуальны. Для холодного сезона, в отдельных случаях, больше подходит приточная канальная система вентиляции с подогревом

Некоторые жильцы многоквартирных домов часто жалуются на массивную вентиляционную систему, проходящую через всю комнату и конечно, это неправильно, и подлежит исправлению в случае наличия технической возможности.

Поэтому существуют еще и архитектурные, внешние, а также эксплуатационные требования.

Например:

1. Так, в некоторых случаях категорически запрещено на фасадной части устанавливать блоки кондиционеров.
2. Оборудование не должно занимать слишком много места, все должно быть увязано по минимуму.
3. Малая инерционность системы.
4. Монтаж, сборка — максимально упрощенные.
5. Эксплуатация — приборы должны обеспечивать легкость управления и максимально редкое обслуживание с ремонтом и заменой оборудования.
6. Для пожаробезопасности необходимо предусматривать дополнительную защиту в виде огнеупорных клапанов.
7. Для защиты от вибраций и шума устанавливается дополнительная защита.
8. Взаимная установка 2 кондиционеров, чтобы в случае отказа 1, второй смог обеспечить минимум 50% воздухообмена.
9. Кроме того, системы вентиляции и кондиционирования должны соответствовать экономическим возможностям как по самому оборудования, так и по затратам на их обслуживание/эксплуатацию.

Система вентиляции может быть естественной, принудительной или смешанной. Если естественный воздухообмен не обеспечивает должные нормы, его разрабатывают с механическим побуждением.

Приточная система — конструкция или вид вентиляционного воздухообмена, благодаря которому происходит приток свежего воздуха. Вытяжная система — конструкция, через которую выходит отработанный воздух

Благодаря точным расчетам можно уже на стадии проектирования узнать, какая схема вам необходима для конкретного помещения. Кроме того, это регламентируется отдельными нормативными актами.

Выбор схемы вентилирования и кондиционирования зависит от:

• вида и назначения здания/помещения;
• количества этажей в строении;
• наличия возможности выделения вредных веществ;
• пожароопасности.

Кратность воздухообмена устанавливают СП и ВСН, а также он определяется расчетами.

Чаще всего для большинства видов зданий естественная вентиляция без использования механического побуждения удовлетворяет всем нормативным требованиям.

Однако если она не справляется, нет возможности установить проветривание или самая холодная пятидневка региона одаривает морозами ниже −40 градусов, предусматриваются искусственные методы.

Вентиляционная система обычно разрабатывается еще до строительства здания с учетом его назначения. Однако если здание носит универсальный характер использования, как например, аренда под разные офисы, торговые площади, приходится подстраивать систему под конкретный случай

Фактически, вентиляция необходима для обеспечения комфортного микроклимата. Что уж говорить про здания, где проживают и работают люди, нуждающиеся в чистом воздухе.

Документально по качеству воздухообмена разделяют следующие виды зданий:

• жилые и общежития с помещениями различного назначения;
• административные, научно-исследовательские;
• образовательные, в том числе школьные, дошкольные, интернаты с проживанием;
• лечебного направления;
• бытового обслуживания;
• розничной торговли;
• различные культурно-зрелищные помещения – цирк, кинотеатр, театр, клуб.

Для каждого есть свои нормативные таблицы с подробным указанием того, какой воздухообмен должна обеспечивать качественная вентиляция.

Но для начала разберемся с нормативными актами.

Виды приточно-вытяжных установок для квартир

Установка приточно вытяжной системы вентиляции в квартире может быть совмещенной или разделенной. В последнем случае она будет состоять из двух отдельных установок (приточной и вытяжной). Это самый распространенный вариант организации вентиляции в квартире, потому что отток воздуха осуществляется через уже существующие вентиляционные каналы. Для повышения производительности оттока, мы обкрадываем воздуховоды:

• Вытяжными вентиляторами. Они вращаются и засасывают отработанный воздух, даже если нет притока воздушных масс. Снижают влажность.
• Обратными клапанами. Когда вытяжной вентилятор отключен, может появиться тяга, и грязный воздух из вентиляционной шахты зайдет в квартиру. Чтобы этого не произошло, мы устанавливаем клапаны, которые блокируют канал при появлении такой тяги и препятствует проникновению внутрь отработанных воздушных масс.

Выбор приточных установок большой. Чтобы вам было проще сделать выбор, приведем их сравнительную характеристику в таблице.

Сравниваемые параметры	Приточный клапан	Проветриватель	Бризер	Центральная приточная установка
Производительность	От 0 до 54-55 кубометров/час. Рассчитан на одну комнату.	Может подавать от 10 до 160 кубометров воздуха в час. Работает только в пределах одного помещения.	Подает от 30 до 130 куб. м/свежего воздуха в час. Функционирует только в пределах одной комнаты.	Обеспечивает приток от 300 до 500 кубометров/час. Устанавливается на всю квартиру.
Фильтрация	Отсутствует.	Фильтр грубой очистки или угольный.	Может оснащаться фильтрами грубой, тонкой и ультратонкой очистки.	Может комплектоваться всеми видами фильтров. Рекомендуется многоступенчатая очистка воздуха.
Дополнительные параметры	Отсутствуют.	Возможно регулирование скорости работы устройства. Шумность низкая.	Позволяет регулировать поток подаваемого воздуха, нагревать массы до температуры +25 оС. Температуру можно регулировать. Шумность средняя.	Может комплектоваться водяным или электрическим обогревателем воздуха, осушителями или увлажнителями. Работает тихо.

Совет! Для небольшой квартиры целесообразно монтировать приточные клапаны в каждую из комнат. Просторным квартирам рационально устанавливать центральные вентсистемы, которые обеспечат воздухообмен во всех помещениях одновременно.

Вентиляция воздуха с рекуперацией: экономим тепло

Если вы хотите установить совмещенную системы, то рекомендуем вам организацию приточно-вытяжной вентиляции с рекуперацией тепла в квартире. Отличие такой вентсистемы заключается в том, что она позволяет экономить расход тепла. Когда отработанный воздух выходит из квартиры, с собой он уносит тепло. Поэтому жилье нуждается в дополнительном обогреве, чтобы воздух оставался комфортной температуры. Но тепловую энергию отработанного воздуха можно использовать рационально, если ее забрать и передать приточному воздуху. Тогда не нужно будет расходовать энергию на его подогрев с помощью калориферов.

Внимание! Рекуперация воздуха позволяет эффективно экономить зимой. В летнее время рекуператор бесполезен, поскольку температура внутри помещений и снаружи почти одинаковая, а иногда внутри они ниже, чем на улице

В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности. В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника.

Мы предлагаем на выбор один из двух рекуператоров. Оба оснащены алюминиевым теплообменником. В качестве теплообменника у первого устройства используется барабан, который позволяет экономить до 90% тепла. Роль теплообменника у второго устройства играют многочисленные пластины, благодаря которым в квартиру возвращается до 96% тепла. Но стоимость пластинчатого рекуператора выше по сравнению с барабанным, потому что он обладает более сложным внутренним устройством.

Виды производственной вентиляции

Классификация промышленного вентилирования проводится по критериям локализации, направленности и способа функционирования. Рассмотрим подробнее.

По принципу функционирования

Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами.
Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.

Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно.
Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

По принципу локализации

• Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
• Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
• Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

• Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.

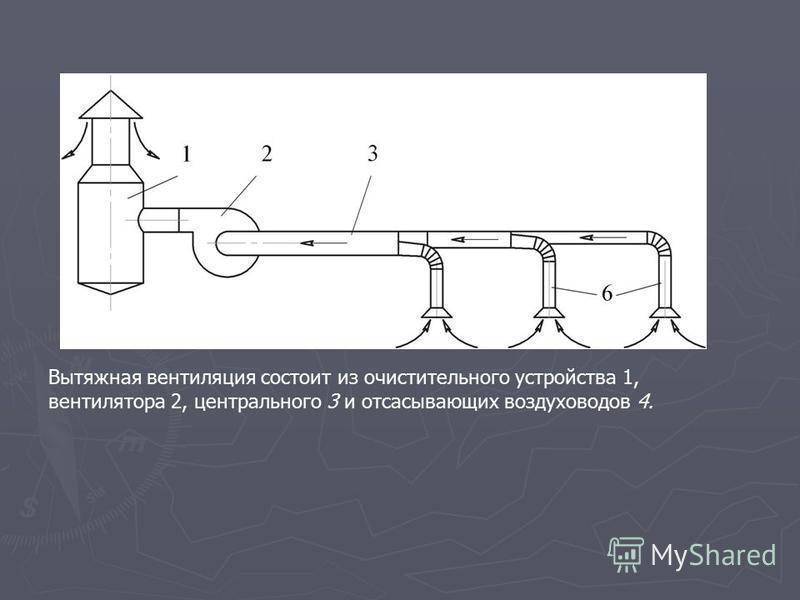

• Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
• Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).
