Вентиляционная решетка для вытяжки с обратным клапаном

Правила выбора решетки с обратным клапаном

Перед походом в магазин измерьте параметры вентиляционного отверстия: диаметр круглого, линейные размеры у прямоугольного.

Чтобы определиться с типом вентиляционной решетки с обратным клапаном для кухни, оцените возможности вашей системы вентиляции: насколько сильный воздушный поток от вытяжки и обратной тяги.

Если вытяжка обычная, использующаяся на кухне многоквартирного дома, то подойдут одностворчатые и мембранные модели, предпочтение стоит отдавать пластику.

Для случаев, когда используются мощные вытяжки или системы из нескольких устройств, лучше купить жалюзийно-лепестковые или двустворчатые варианты.

В магазине обращайте внимание на качество продукции:

• проверьте, насколько плотно клапан прилегает к корпусу в закрытом положении;
• как вращаются запирающие элементы – должны крутиться плавно, без усилий;
• изделие не должно сильно пахнуть пластиком;
• проверьте соответствие размеров;
• оцените, насколько громкий звук при смене направления затворок;
• известность фирмы-производителя свидетельствует о качестве.

При выборе старайтесь учитывать особенности каждого вида изделий, которые подбираются под конкретный случай.

Принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Монтаж: подробная инструкция

Стандартным является способ крепления решетки на дюбели.

Он предполагает такую последовательность действий, как:

1. Проверка клапана на возможность застревания.
2. Сопоставление размеров решетки и ее формы с окном вентиляционной шахты.
3. Дополнительное усиление стенок канала.
4. Разметка крепежей.
5. Крепление решетки к воздуховоду посредством фланца. Оставшийся промежуток заполняют монтажной пеной. Ее излишки убирают после высыхания.
6. Просверливание отверстий под дюбели. Установка крепежей.
7. Фиксация решетки саморезами. Слишком сильно затягивать декоративную панель не стоит, т. к. пластик может треснуть.

Сверло для подготовки отверстий подбирают в соответствии с материалом для основания. Иногда решетку фиксируют с внутренней стороны. Это позволяет спрятать крепежи, но выполнение процедуры осложняется.

Существует вариант фиксации устройства при помощи клея. Вещество наносят на обратную сторону панели или основание. Далее изделие плотно прижимают к стене и дополнительно закрепляют малярным скотчем до высыхания.

Разновидности

Регулируемые решетки для вентиляции классифицируются по месту установки и бывают внешними, внутренними и переточными.

Наружные модели устанавливаются на воздуховоды с внешней стороны зданий и часто оснащаются москитными сетками и функцией подогрева. Эти изделия подразделяются еще на несколько видов:

• фронтальные решетки предназначены для обеспечения вентилирования чердаков и отличаются расширенной декорирующей окантовкой;
• цокольные модели устанавливаются на воздуховоды вентиляции подвалов и характеризуются прочной конструкцией и защитой от грызунов;
• дверные решетки выступают в роли обратного клапана и используются в естественных приточных системах;
• напольные модели устанавливаются в вентсистемах, подающих воздух в помещение снизу, и отличаются высокой прочностью и износоустойчивостью.

Внутренние модели устанавливаются внутри помещений и выпускаются в нескольких модификациях.

• Кухонные модели. Такие решетки оснащены обратным клапаном и имеют инерционные жалюзи, что полностью исключает обратный ток отработанного воздуха внутрь помещения.
• Каминные модели используются для обеспечения циркуляции теплого воздуха от каминов или печей в смежные помещения.

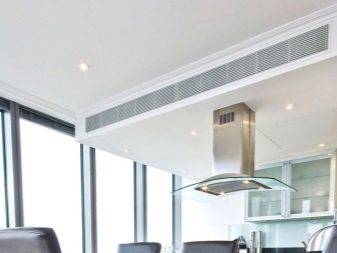

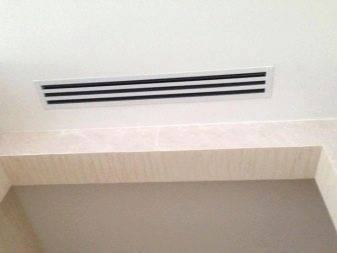

• Щелевые решетки обычно устанавливают под потолком либо размещают между предметами интерьера. Модели отличаются небольшими размерами рабочей поверхности и практически незаметны при установке.

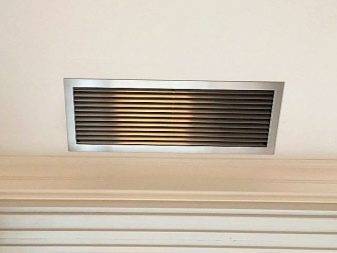

• Накладные традиционные модели используются в любых помещениях и отличаются современным дизайном и низкой стоимостью.

Отличаются решетки и материалом изготовления. Самым легким и недорогим сырьем является пластик. Пластиковые модели имеют широкий ассортимент, большое разнообразие расцветок и эстетичный внешний вид. К минусам таких изделий относят невозможность эксплуатации в условиях высоких и низких температур, а также вероятность выгорания цветных моделей. Стоит отметить, что, кроме пластика, для изготовления решеток используется латунь, оцинкованная и хромированная сталь, а также алюминий.

Металлические решетки отличаются долгим сроком эксплуатации и безотказностью поворотного механизма жалюзи. К минусам относят большой вес и вероятность появления ржавчины. Наиболее дорогими и привлекательными являются модели с деревянной облицовкой. Каркас и жалюзи в таких изделиях выполнены из металла или пластика. Деревянные варианты отличаются необычным внешним видом и используются для установки внутри помещений.

Виды обратных клапанов

Работа воздушного клапана основана на способности устройства пропускать воздух только в одном направлении. При работающей вытяжке он открыт, а при опрокидывании тяги автоматически закрывается. Однако, это могут обеспечить несколько видов различных конструкций и чтобы их различать, принято классифицировать все обратные клапана по:

• принципу действия;
• способу управления;
• типу конструкции;
• форме и материалу корпуса;
• технологии монтажа.

Кроме этого, в зависимости от размеров и пропускной способности, выделяют клапана промышленного и бытового назначения.

Принцип действия. Все автоматические клапана по способу перекрытия движения воздуха можно разделить на гравитационные, механические и мембранные. В первом случае заслонка устройства закрывается при ослаблении потока, под силой собственного веса.

Мембраннный клапан.

Во втором — под воздействием установленной пружины. Работа мембранных клапанов основана на установке тонкой пленки, которая при нормальной тяге приподнимается, а в случае перемены движения воздуха, возвращается в исходное положение, плотно прижимается к решетке и перекрывает воздушный поток.

Способ управления. Управление положением заслонки в клапанах бытового назначения может быть:

ручным, с помощью рычага или рукоятки;

• автоматическим, за счет изменения силы воздушного потока;
• электромеханическим.

Следует заметить, что последний вариант применяется только в автоматизированных системах вентиляции с принудительным удалением воздуха.

Тип конструкции. Конструктивно устройство воздушной заслонки может быть:

• лепестковым;
• мембранным;
• в виде инерционной решеткой (поворотные «жалюзи»).

Лепестковые устройства представляют собой решетку или часть воздуховода с горизонтальной поворотной пластиной. Как разновидность лепестковых клапанов, существуют конструкции «бабочка», в которых устанавливается не одна, а две поворотных вертикальных пластины.

Форма и материал корпуса. В поперечном сечении обратный воздушный клапан может быть круглым, квадратным или прямоугольным. Размеры бытовых конструкций имеют габаритные размеры в пределах 100-150 мм. Прямоугольные клапана обычно устанавливаются в вентиляционных системах общественных, коммерческих и промышленных зданий.

Корпуса устройств могут быть изготовлены из пластика, алюминия или оцинкованной стали. Для бытовых целей чаше всего используют пластиковые изделия, которые отличаются небольшим весом, доступной стоимостью и бесшумной работой.

Пластиковый клапан.

Способ монтажа. В зависимости от типа вентиляционной системы, конструкции воздуховода или канала, обратный воздушный клапан может быть смонтирован вертикально или горизонтально. При этом устройства данного типа устанавливаются на входе в воздуховод или внутри него.

Выбор изделий для предохранения от обратной тяги

Специалисты рекомендуют придерживаться определенных правил перед покупкой клапанной решетки для кухни. Предварительно дома осматривают воздуховод, измеряют сечение. К этому необходимо подойти внимательно, потому что параметры каналов разные. Если приобрести не то изделие, придется менять его на другое

Непосредственно в магазине обращают внимание на следующие моменты:

• Качество изготовления. Не стоит на этом экономить, лучше незначительно переплатить, чем приобрести дешевую модель неизвестного производителя. Нельзя исключать, что небольшие фирмы, о которых никто не слышал, тоже могут выпускать совершенные изделия.
• Рекомендуется потребовать у продавца сертификат на товар. Из него можно узнать всю необходимую информацию.
• Не следует покупать пластмассовые изделия из вторично переработанного сырья – в нем содержатся вредные для здоровья вещества.

Имеет значение, в каких условиях будет работать устройство: внутри дома или снаружи – в зависимости от этого приобретают соответствующий вид изделия. Так, для улицы наиболее подходящий вариант – жалюзи. Выбирая гравитационный клапан, следует подумать, есть ли возможность смонтировать его точно горизонтально или вертикально. Если остановились на «бабочке», то, скорее всего, понадобится вентилятор.

Двустворчатый пружинный

Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.

Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.

Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.

Вентиляционные решетки с обратным клапаном – конструкция и схема применения

Вариант устройства для качественного воздухообмена в доме – обратный клапан на вентиляционной решетке. Механизм простой, разработчики обошлись без сложных технических решений. Несмотря на разнообразие видов, любое изделие состоит из трех частей:

1. Неподвижная – это решетка, служащая как декоративный элемент и одновременно для защиты клапана от повреждений. Обычная форма – прямоугольная, за деталью скрывается вентиляционная шахта и небольшой участок стены рядом с ней.
2. Подвижная часть имеет вид лепестка, который открывается только в направлении воздушного потока из дома. Изготавливают этот элемент из пластика, потому что повышенная влажность быстро сделает металл непригодным.
3. Фланец предназначен, чтобы подсоединить клапан к воздуховоду. Для внутренней вентиляции он всегда круглого сечения, несмотря на то, что вход в шахту чаще квадратный. Диаметр 110 или 150 мм.

Ключевая деталь изделия – клапан, который препятствует попаданию снаружи запахов, комаров, холода. Это пластина или несколько лепестков. Осевое крепление эксцентричное, отчего перемещение воздуха открывает их в сторону его движения. При естественной тяге работают почти все виды правильно смонтированных изделий.

Схема действия запорного клапана совместно с вытяжным устройством

В систему иногда дополнительно включают вентилятор. Он создает необходимое для работы давление, поток движется в направлении на выход. Если его выключить, лепесток перекрывает отверстие, надежно изолируя внутреннее помещение от внешних неблагоприятных факторов. К таким относятся запахи, проникающие через общедомовую шахту от соседей. В частном владении вывод кухонной вытяжки осуществляют на улицу. Установленный обратный клапан не дает холодному воздуху проникнуть в помещение.

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Такая вентиляционная решетка имеет ряд преимуществ:

1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
2. В помещение не будут проникать насекомые или пыль.
3. Помещение будет защищено от посторонних запахов.
4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
5. Простой монтаж и уход.
6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

• вывести лишнюю влажность и запахи на улицу;
• создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

• сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
• уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

• Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
• Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
• Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
• Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
• Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
• Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

• с ручным или автоматическим управлением;
• на пружинах;
• механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

• мощность вентилятора;
• форму обратного клапана;
• уровень шума;
• уровень энергопотребления;
• оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

• пластиковой;
• металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

• круглыми;
• квадратными;
• прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.
