Варианты комбинирования
Металл можно сочетать практически с любыми отделочными материалами. Он замечательно гармонирует со стеклом, разнообразным камнем, бетоном, а также древесиной и кирпичом.
Лестница из металла и дерева
Самодельную лестницу из металла можно оборудовать любым видом ограждения: как обыкновенными вертикальными стойками, так и необычными экранами из перфорированной стали и стекла, резными изделиями, элементами ручной ковки, прокидами и т.д.
Сплошные стеклянные перила
Элементы ограждения можно крепить с использованием болтов либо же сварки к торцу ступеньки, также их устанавливать непосредственно на ступеньки.
Кованые перила
В соответствии с личными предпочтениями владельца, эксплуатационной спецификой и особенностями стилистики, несущую часть металлической конструкции можно дополнить ступеньками из рифленого металла, арматурной стали, бетона, керамогранита и множества других материалов.
Ступени из керамогранита
В частных домах наиболее органично смотрятся металлические лестницы с деревянными ступеньками. Вне дома лестница может состоять полностью из металла. Внутри же каркас желательно обшить другим, более приятным и привычным материалом.

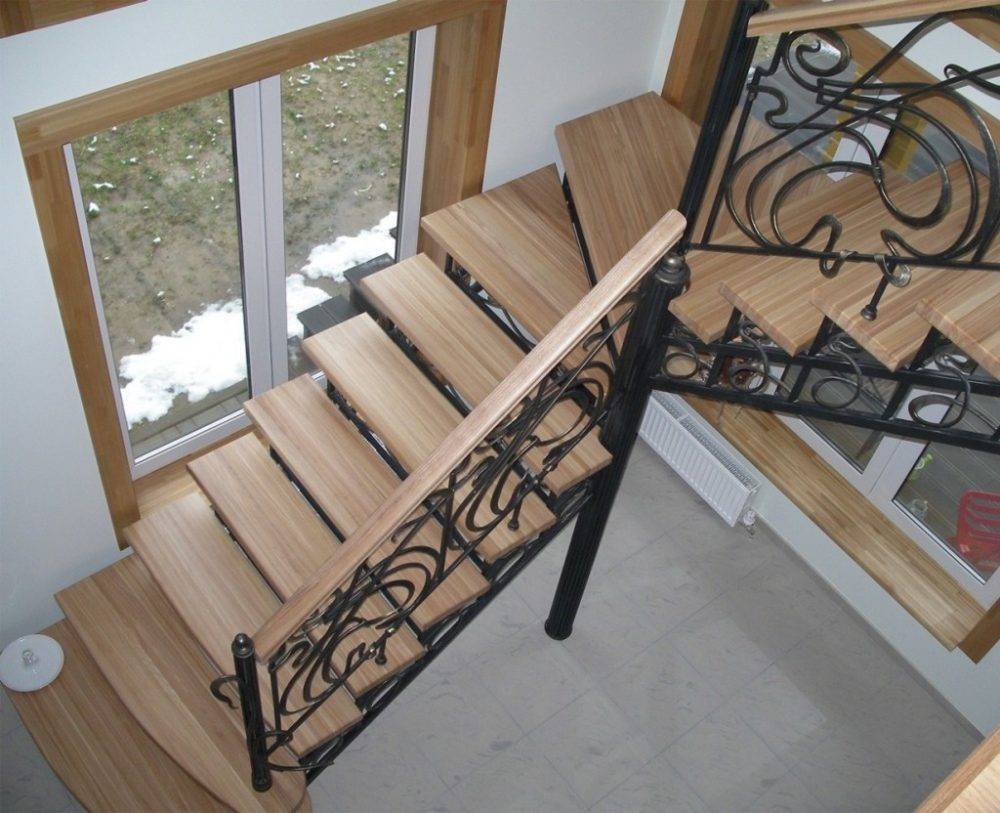

Металлические лестницы с деревянными ступеньками
На ступени лестницы можно уложить облицовочную керамику, прочный ламинат, ковролин и другие износоустойчивые материалы.
Лестница с ковролином
Схема с одним центральным косоуром
Это оригинальная и внешне простая конструкция требует к себе особого внимания, по сравнению с другими системами подъема. Один косоур принимает на себя весь вес марша. К тому же форма профиля должна учитывать дополнительно возникающие нагрузки на кручение
Поэтому важно правильно подобрать форму и сечение косоура. В общем случае подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм
Если сравнить по простоте монтажа лестницу на трубе и лестницу на швеллере, то последний вариант бесспорно выигрывает
Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия. Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки. При этом монтаж ступеней, а точнее кобылок, также прост и удобен, что не скажешь о трубе.
Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, ведь количество элементов уменьшается. Но не стоит думать, что экономия будет большой, ведь центральный косоур требует наличия площадок под ступени, к которым делаются отдельные опоры (одна или две). Они могут быть разной формы, чаще прямоугольной или треугольной с разрезом.

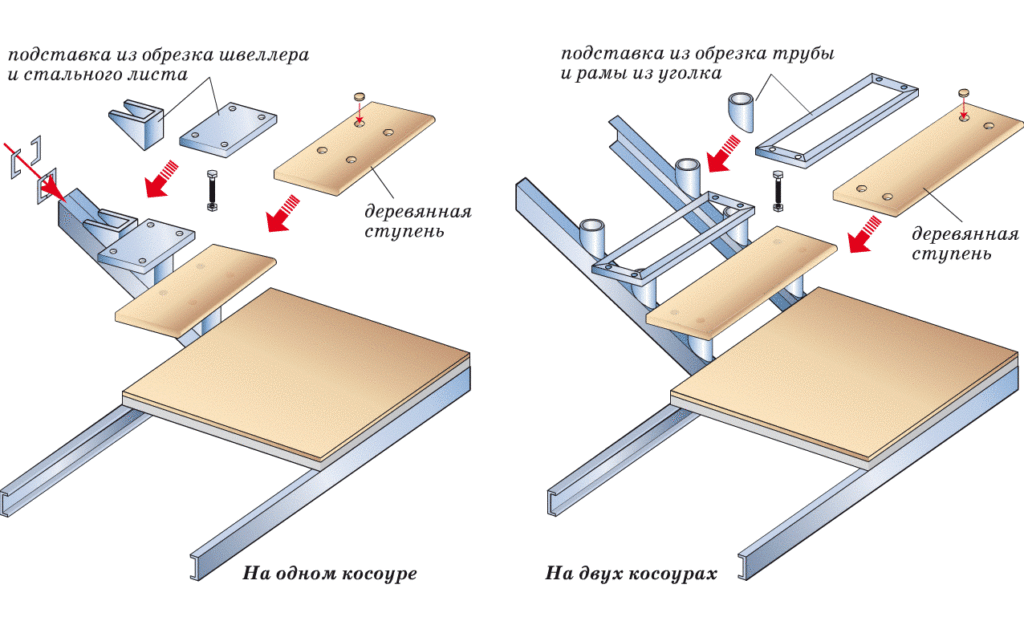

Варианты конструкции с 1 и 2 косоурами
Опоры устанавливаются под углом к косоуру и составляют горизонтальную плоскость для крепления ступенек. Само крепление к балке – электросварка.
Лестницы со ступеньками “утиный шаг”
Если в помещении можно разместить только крутую лестницу (с уклоном более 40°), ее ступеньки надо делать особой формы. Веслообразные ступени, которые попарно установлены в противоположном направлении, скрывают такой недостаток, как неудобство ходьбы. Однако они могут стать причиной неудобства, которое заключается в том, что на каждую ступеньку можно ставить лишь одну ногу.
В данном случае каркас лестницы будет таким же, как и для любой другой, однако придется повозиться со ступеньками. Каркас ступенек нужно изготавливать из квадратных труб. Каждая ступень изготавливается отдельно, после чего прикрепляется к косоурам.
После изготовления каркаса понадобится все швы тщательно прошлифовать, а заготовки прогрунтовать антикоррозийными составами и окрасить.
https://youtube.com/watch?v=fdqTr_yRZKU
Выполнять подобные работы может лишь человек, который владеет определенными навыками сварки. Сварочное дело имеет большое количество нюансов. Если их не знать, можно с легкостью испортить изготовленный металлический каркас либо нанести ему некоторые повреждения, которые в дальнейшем могут стать причиной разрушения лестницы. Однако если следовать данной технологии изготовления лестницы, можно без проблем сделать лестницу своими руками без привлечения сторонних специалистов.
Особенности лестниц из металла
В отличие от деревянных конструкций металлический лестничный пролёт может применяться не только в здании, но и снаружи. Например, в качестве пожарной лестницы, материал которой выдерживает воздействие атмосферных осадков и коррозии, в отличие от дерева. Кроме того, металлическая наружная лестница в качестве запасного выхода из высокого (двух- или трёхэтажного) частного дома придаст постройке необычный внешний вид.
Примерная схема винтовой лестницы
Используется металл и для внутренних конструкций. Чаще всего для помещения предусматривают кованные металлические лестницы с лёгкими перилами из того же материала. Такая конструкция выглядит почти невесомой и отлично вписывается в любую обстановку, но особенно подходит для классического интерьера. Тем более что служить она будет дольше, чем деревянная лестница, а со временем будет покрываться патиной и выглядеть ещё оригинальнее.
К другим преимуществам металлической конструкции можно отнести её прочность – ремонтировать её потребуется не чаще 1–2 раз в течение всего эксплуатационного срока. А металл, из которого она сделана, устойчив к пожару и может сочетаться с другими материалами – камнем, деревом или пластиком, которыми покрываются перила и другие элементы. Недостатком же металлического лестничного пролёта можно назвать разве что шум при ходьбе по её ступеням и необходимость периодической покраски.
Винтовая лестница, собранная своими руками, будет и красивой, и надежной
Необходимые для работы материалы, инструменты
Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.
Инструменты:
Материалы:
Проведение работ
Этапы работ:
Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.
Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.
В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.
Горизонтальную перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.
По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.
Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.
В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.
Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.
Советы по монтажу
В статье мы рассказали, как сделать металлическую лестницу на второй этаж.
Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.
Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!
Винтовая лестница
Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.
Особенности расчета
При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится
Следующая особенность — ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.
Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.
Конструкция на сборной колонне
Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..
Устройство винтовой лестницы на центральном столбе
Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.
Элементы винтовой деревянной лестницы
С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).
То же устройство, но в металле
Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.
Чертеж элементов винтовой лестницы с размерами
Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%! (MISSING)Хотя более надежной считается клеенная древесина: ее точно не поведет и она не растрескается при усушке.
Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.
Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.
Винтовая лестница на второй этаж: фото интересных вариантов
Винтовые лестницы могут иметь футуристический вид. Такие модели хорошо вписываются в стили минимализм, хай-тек и другие современные направления в оформлении помещений
С перилами и без перил — выбор ваш. На фото справа деревянная винтовая лестница на гнутом косоуре — сложный для исполнения элемент
Оригинальной формы ступени в виде полукруга очень удобны при ходьбе
Кованные витые лестницы — классика жанра
При одинаковой конструкции впечатление может быть разным
Цветовое оформление тоже важно
Гарантированные преимущества
Металлическая лестница на второй этаж предоставляет пользователям массу бонусов в сравнении с конструкциями, выполненными из других материалов.
- Металлические лестницы на второй этаж лидируют по прочности и надежности. Возможно, они уступают в этом плане бетонным конструкциям, однако последние благодаря низким эстетическим характеристикам и значительному весу используются преимущественно в многоэтажном строительстве.
- Лестницы на каркасе из металла предоставляют широчайшие дизайнерские перспективы. Металлическую лестницу можно вписать в любой стиль интерьера – и в каждом она будет смотреться уместно.
- Металл гармонирует с очень многими материалами, что позволяет сочетать их, создавая эксклюзивные композиции.
- В связи с тем, что металлический каркас выдерживает большие нагрузки, лестницу на его основе можно снабдить массивными перилами, широкими и элегантными ступенями, прочими декоративными элементами.
- Для металлической лестницы требуется меньше пространства, чем для деревянной. При этом она не загромождает помещение, создавая впечатление прозрачности и воздушности.
- В отличие от деревянной конструкции, лестница из металла, ведущая на второй этаж, никогда не рассохнется, не начнет скрипеть и не потеряет в надежности.
- Лестницы из металла при соответствующей обработке стойко противостоят агрессивным внешним воздействием. Поэтому конструкцию из металла на второй этаж можно вынести за пределы дома и оборудовать вход с улицы. Зачастую такое решение является оптимальным, сберегая полезную площадь в помещении.
Неудивительно, что популярность металлических лестниц на второй этаж остается высокой во все времена.
Лестничную конструкцию из металла можно вынести и за пределы здания
Какой конструкция может быть?
Лестницы, сделанные из металла, немногим отличаются от сооружений из дерева, имеют такой же функционал, как бетонные конструкции. Перед тем как приступать к действиям, нужно определить подходящий вид лестницы, заняться проектированием, изготовить (получить) чертеж, закупить все необходимые материалы. В их качестве используют разные металлические изделия: профильные трубы, уголки, швеллера и т. д.
Конфигурация металлических конструкций может быть разной: автор волен выбрать прямые лестницы, имеющие площадку между маршами, криволинейные или винтовые сооружения. Ступени их нередко оформляют вставками из пластика или дерева, мраморной плитки. Отличие изделий из металла от других (бетонных, деревянных) сооружений — способность создать ощущение свободного пространства.
Монтаж винтовой лестницы на опорном столбе
Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.
Установка центрального столба
В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.
Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной
Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной.
Установка ступеней и дополнительной опоры
Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.
Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).
Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.
Установка перил
Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.
Проектирование и расчет винтовых лестниц
Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.
Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.
Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.
Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:
- оборудовать лестницу дополнительной защитой;
- ограничить доступ к опасным элементам;
- выбрать подходящий нескользкий напольный материал и т. д.
Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.
Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.
Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры, придавая конструкции более лучшую устойчивость и жесткость.
При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.
Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.
Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.
Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.
Красивые фото винтовых лестниц из металла

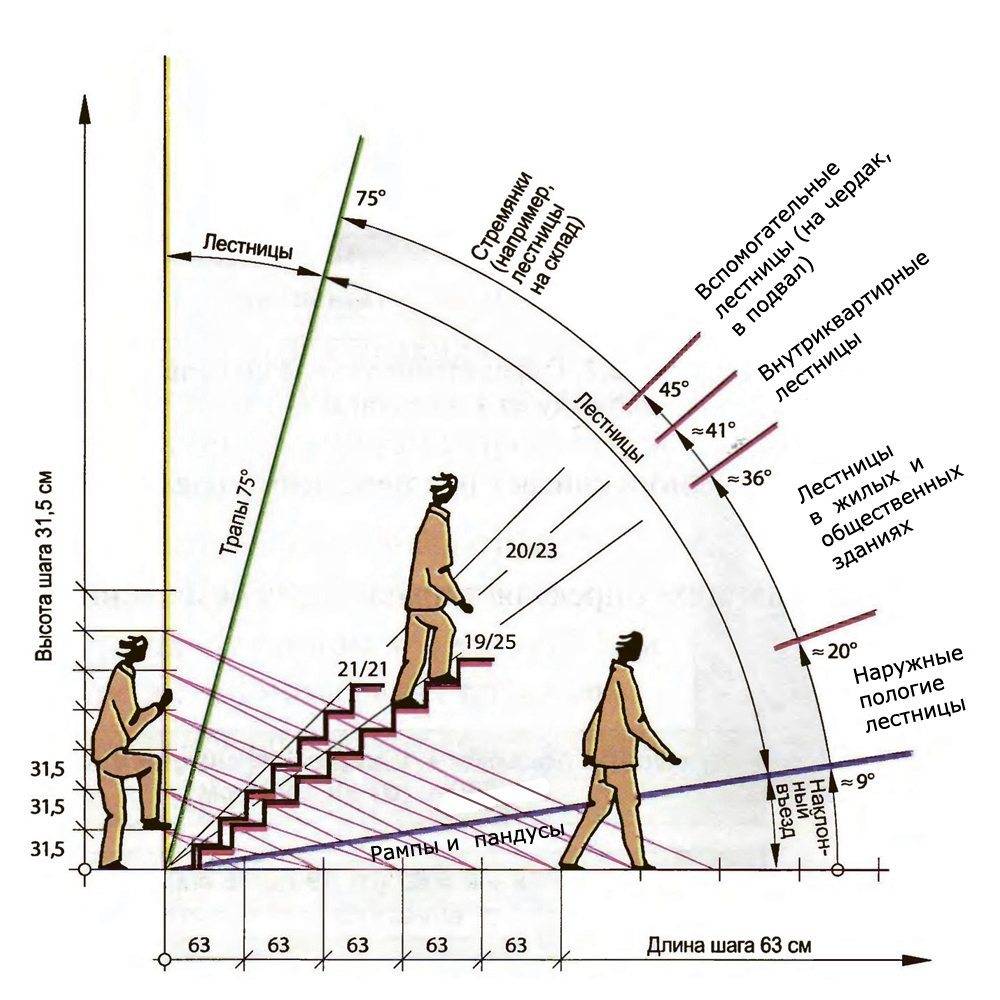

Углы наклона и ступени
Оптимальный угол наклона лестницы в отношении плоскости пола должен составлять 20-45°.
20-45 градусов — это оптимальный наклон лестницы, но он может быть и иной в зависимости от планировки.
Но так как это идеальный вариант, а на практике встречаются разные ситуации, которые сильно отличаются от оптимальной, то каждый случай разбирается индивидуально. Если площадь помещения позволяет, то лучше сделать угол меньше, отчего сооружение становится более комфортным в плане передвижения по нему. Если помещения небольших размеров, тогда лестница выставляется под большим углом.
Последняя ситуация проблематичная и решается она с помощью переустановки ступеней. Здесь есть свой оптимальный вариант, когда одна ступенька нависает над другой, но при этом их проекции не совмещаются относительно друг друга. В ситуации с большим углом наклона все обстоит по-другому. Ступени будут нависать друг над другом с перехлестом в проекции. Но нельзя допускать, чтобы смещение было больше 8 см. Это заложено ГОСТом и СНиПами о лестницах.
Винтовая лестница из профиля и трубы
Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.
Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются
Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску
Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика
Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.
В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу
Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.
От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.
Технические характеристики лестницы из металла на косоуре
В зависимости от архитектурных особенностей помещения и финансовых возможностей владельца, конструкция выполняется в двух возможных формах. В первом случае металлическая лестница на косоурах предусматривает фиксацию ступеней с верхней стороны.
Чем больше выступ, тем шире должна быть ступенька. Крайне редко в подобном случае происходит монтаж под ступеньки. Вторым вариантом установки подобной конструкции является крепление ступеней между косоуров.
В этом речь идет о следующих конструкционных особенностях:
- Максимальная толщина косоура колеблется от 10 до 14 см, а ширина – от 8 до 14 см. Здесь многое зависит от количества ступенек.
- Использование неполных и полных подступенек, в зависимости от архитектурных особенностей помещения. Соединяются оба варианта при помощи шкантов или клея.
- Наличие бокового зигзага косоура.
На этапе проектирования необходимо учесть особенности выбранной модификации лестницы. Чем точнее это будет сделано, тем меньше времени займет процесс монтажа. На основании собранной информации формируется типовая технологическая карта (ТТК) – документ, определяющий дальнейшую работу.
Необходимые расчеты
Учитывая все требования к лестничным конструкциям, можно рассчитать параметры, которые соответствуют размерам и планировке вашего дома.
- Замер расстояния между этажами по вертикали. Ведется от чистового пола первого до чистового покрытия второго уровня.
- Замер дистанции между началом и концом лестницы по горизонтали.
- Применение теоремы катетов. Напомним: квадрат гипотенузы равен сумме квадратов катетов. Гипотенуза – маршевый пролет. При помощи калькулятора рассчитывается его длина.
- Подбор количества ступенек с учетом глубины и высоты отдельного элемента. На пролет в 472 см их получится примерно 14. Для подбора, возможно, придется перебрать 2-3 варианта, но времени этот процесс много не занимает, а для проектирования лестницы он крайне важен.
Пример чертежа одномаршевой лестницы
После разработки конструкции, согласно полученным результатам, можно прикинуть, сколько и каких материалов понадобиться для ее сооружения.
Конструкцию можно смонтировать своими руками
