Что такое межфазное короткое замыкание — понятие и причины

Вариант 3. Обрыв нулевого проводника с замыканием на фазу

Это – частный случай второго варианта, в розетке тоже будут определяться индикатором «две фазы». При отключении всех электроприборов вторая «фаза» не пропадает. Теоретически в соединительной коробке такое произойти не может и обычно случается при сверлении стен и забивании гвоздей. При попадании в двухжильный провод, называемый «лапшой», сверло может его деформировать так, что оборванный нулевой проводник приплавится или просто прикоснется к фазному. Иногда гвозди или дюбели, попадая точно между проводами «лапши», устраивают короткое замыкание. Отгорает или переламывается нулевой проводник, а гвоздь обеспечивает контакт оставшейся его части с фазным проводником. Поиск таких неисправностей целесообразно начать с касания индикатором всех металлических крепежных элементов в стенах. Если на каком-то из них обнаружится фаза – «копайте здесь». Во всем остальном поиск повреждения ничем не отличается от варианта №2.

Электротехнические средства защиты

Защитить электрическую цепь от КЗ помогают различные типы предохранителей. Наиболее простыми считаются плавкие предохранители одноразового действия, различающиеся по внешнему виду. Они выступают в качестве наиболее слабого звена и в случае аварии срабатывают, разрывая цепь и защищая вверенный участок. Жертвуя собой, эти компоненты предотвращают разрушение и выход из строя других, более важных приборов от действия высоких температур, образовавшихся из-за резкого увеличения силы тока.

Плавкие предохранители для защиты от короткого замыкания выпускаются в широком ассортименте и могут работать с напряжением 600-35000В и силой тока от нескольких миллиампер до 1 тысячи ампер. Конструкция у всех одинаковая, состоит из плавкой вставки, контакта, дугогасящей среды или устройства для гашения дуги. Все элементы размещаются в общем корпусе. Срабатывание предохранителя происходит следующим образом. Вначале вставка нагревается до температуры плавления, после чего она расплавляется и испаряется. Одновременно возникает электрическая дуга, которая быстро гасится в изоляционном промежутке. После этого цепь в электроустановках оказывается полностью разорванной.

Обеспечить нормальную защиту можно лишь соблюдая определенные условия:

  • Времятоковая характеристика предохранителя должна быть ниже этого показателя на защищаемом участке.
  • Срабатывание происходит за минимальный промежуток времени.
  • Защитный элемент должен обладать высокой отключающей способностью.
  • Простая конструкция, позволяющая быстро заменить сгоревшую плавкую вставку.

Кроме одноразовых, существует автоматический предохранитель, проводящий ток в нормальном состоянии, и отключающий его в случае отклонений от нормы. Он устанавливается в начале линии и обеспечивает защиту электрооборудования от перегрузок, коротких замыканий и пониженного напряжения. Основным плюсом этих устройств считается их многоразовое использование в течение продолжительного времени. Более серьезная защита от короткого замыкания, получившая широкое распространение, представлена автоматическим выключателем он же автомат. Все компоненты устройства помещены в корпус из диэлектрического материала. Для включения и выключения прибора предусмотрен выключатель-рычажок. Подключение проводов осуществляется через винтовые клеммы. Автомат коммутирует электрическую цепь с помощью подвижного и неподвижного контактов.

К подвижному контакту подводится пружина, обеспечивающая быстрое расцепление. Сами контакты разъединяются за счет действия электромагнитного или теплового расцепителя. Первое устройство срабатывает практически мгновенно, сердечник втягивается, когда ток превышает заданное значение. Тепловой расцепитель является биметаллической пластиной, нагревающейся под действием тока. Далее, она сгибается и производит разъединение контактов. Величина тока срабатывания устанавливается с помощью регулировочного винта.

Режим короткого замыкания

Что такое ток короткого замыкания

Как рассчитать ток короткого замыкания

Формула тока короткого замыкания

Что такое короткое замыкание, его виды и причины возникновения

Причины возникновения короткого замыкания

Виды КЗ

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

Причины возникновения короткого замыкания

Несмотря на случайность данного процесса, существует много причин, имеющих косвенное или прямое отношение к его происхождению. Перечислим наиболее распространенные причины, по данным аварийной статистики:

Износ электрохозяйства энергетических систем или бытовой электросети. Со временем изоляция проводов или токоведущих элементов теряет диэлектрические свойства, в результате на участке цепи возникает непредусмотренное электрическое соединение. Определить общее состояние проводки можно по проводам в электрических точках. Старение изоляции заметно на отводах к электрическим точкам

Превышение допустимой нагрузки на цепь питания. Это вызывает нагрев токоведущих элементов, что приводит к повреждению изоляции. Подробно о перегрузке электросети можно прочитать на нашем сайте. Перегрузка электросети может стать причиной короткого замыкания

Удар молнии в ВЛ. В этом случае происходит перенапряжение электросети, которое может вызвать КЗ

Обратим внимание, что молнии не обязательно попадать непосредственно в ЛЭП, близкий разряд может вызвать ионизацию воздуха, увеличивающую его электропроводимость. В результате увеличивается вероятность образования электрической дуги между линиями электропередач.

Физическое воздействие на провода, вызывающее механическое повреждение изоляции

В качестве примера достаточно вспомнить шутку, где перфоратор называют электрическим прибором для поиска скрытой проводки.
Попадание металлических предметов на токоведущие элементы. Собственно, это следствие, поскольку причина кроется в неудовлетворительном уходе за электрохозяйством.

Подключение к сети неисправного оборудования, например вызванного существенным снижением внутреннего сопротивления.

Человеческий фактор. Под это определение можно подвести практически все случаи так или иначе связанные с неправильными действиями человека. Например, ошибки при монтаже электропроводки, неудачные попытки ремонта электрооборудования, неправильные действия оперативного персонала подстанции и т.д.

https://youtube.com/watch?v=6cyiEfkrMsw

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I – сила тока в цепи, А

U – напряжение, В

R – сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления – меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Причины возникновения КЗ

Во многих случаях замыкание в цепи носит случайный характер. Однако, существуют специфические причины, которые прямо или косвенно влияют на возникновение режима короткого замыкания.

Среди них наибольшее распространение получили следующие:

  • Изношенные электрические сети и оборудование бытовых и промышленных объектов. В процессе длительной эксплуатации наступает полная или частичная потеря диэлектрических свойств изоляции токоведущих частей и проводников. Это приводит к неожиданным и незапланированным соединениям, то есть, замыканиям. Состояние изоляции определяется путем визуального осмотра.
  • Высокая нагрузка на сеть, превышающая допустимые нормы. В результате, токоведущие части и провода сильно нагреваются, изоляция повреждается и наступает нештатная ситуация.
  • Удары молний в высоковольтную линию вызывают перенапряжение в сети. Это может произойти не только из-за прямого попадания, но и по причине ионизации воздуха, вызванной близким разрядом. Электропроводимость воздуха резко возрастает и между линиями с высокой вероятностью появляется электрическая дуга.
  • Физические воздействия, приводящие к механическим повреждениям изоляционного слоя.
  • Металлические предметы могут соприкоснуться с токоведущими частями. Часто происходит из-за неудовлетворительного содержания электрохозяйства.
  • Неисправное электрооборудование, подключаемое к сети.
  • Большое значение имеет человеческий фактор. Сюда входят все случаи, произошедшие в результате неправильных действий рабочих или обслуживающего персонала. В основном, это ошибки при монтаже, неправильная схема подключения, попытки отремонтировать неисправное оборудование и т.д.

Последствия КЗ

К опасным проявлениям межфазного замыкания трехфазной цепи (как и однофазного) относят последствия, связанные с протеканием в линии токов предельно больших значений. Они закономерно становятся причиной следующих аварийных ситуаций:

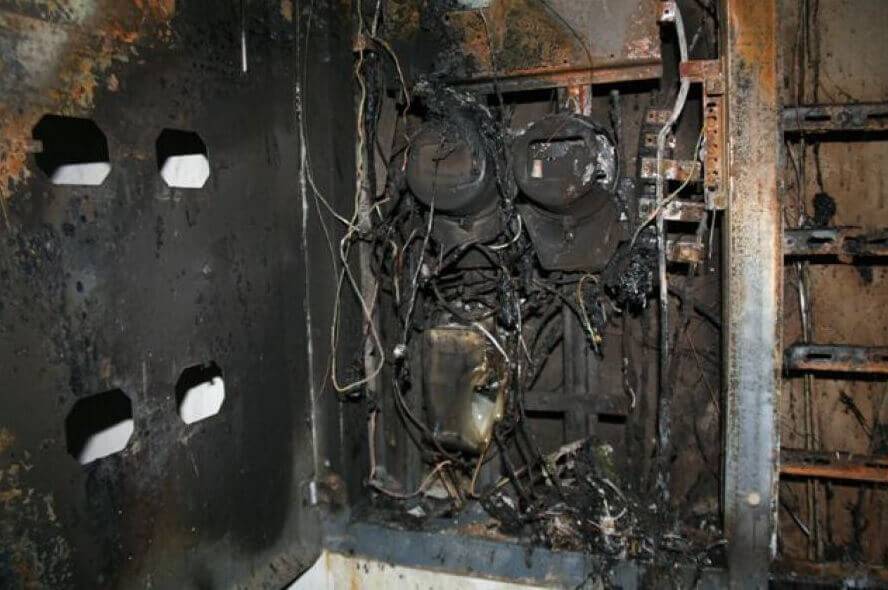

  • Возникновение пожара из-за расплавления и сильного нагрева изоляции фазных проводников.
  • Выход из строя подключенного к поврежденной линии силового оборудования.
  • Электрический удар током человека, случайно оказавшегося на участке аварийного замыкания.

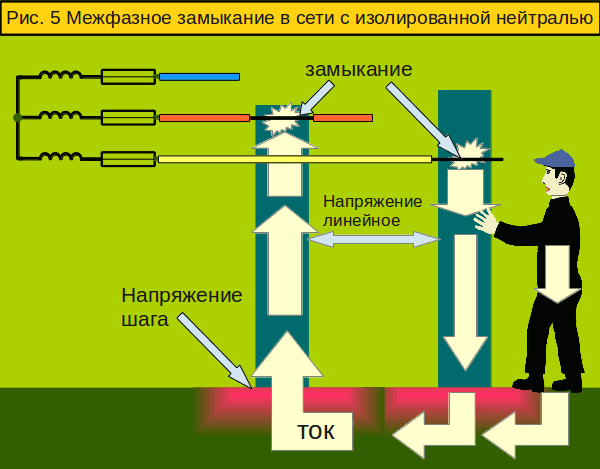

При перемещении в этой зоне важно учитывать так называемое «напряжение шага», образующееся из-за растекания тока утечки в почву между ногами человека. Этот показатель отсчитывается между его ступнями при перемещении около упавшего на землю кабеля. Он также может достигать опасного значения, особенно при авариях в высоковольтных воздушных линиях 6,3-10 кВт

Поэтому ПУЭ предписывают передвигаться в этих зонах характерным гусиным шажком: ступня вплотную приставляется к ступне

Он также может достигать опасного значения, особенно при авариях в высоковольтных воздушных линиях 6,3-10 кВт. Поэтому ПУЭ предписывают передвигаться в этих зонах характерным гусиным шажком: ступня вплотную приставляется к ступне.

Основным условием надежной защиты от однофазных и двухфазных замыканий в силовых линиях 220/380 Вольт является качественная изоляция, способная выдерживать тестовые напряжения до 1000 Вольт. Величина ее сопротивления, согласно ПУЭ, должна составлять не менее 0,5 Мом для каждой из фаз. Для предотвращения пожаров и поломок оборудования в цепях питания устанавливаются специальные защитные устройства, обеспечивающие мгновенное отключение линии при появлении КЗ. К таким приборам относят:

  • Предохранители линейные автоматические.
  • Токовые пробойники и высоковольтные реле.
  • Автоматы токовой защиты и другие.

С их помощью удается предотвратить разрушительные последствия фазных замыканий, которые порой происходят по независящим от человека причинам.

Где возникает и почему?

Теоретически КЗ может образоваться в любой точке сети. Этот процесс носит случайный характер, за исключением тех случаев, когда короткое замыкание вызывается принудительно, при помощи короткозамыкателя для оперативного отключения высоковольтных линий электропередач.

Короткозамыкатель КЗ-110

Непреднамеренное КЗ может возникнуть в следующих местах:

  • На изоляторах, как проходных, так и опорных, используемых для токоведущих частей.
  • Между фазными обмотками электрических машин и электромагнитных устройств, например, трансформаторов тока, двигателей или генераторов.
  • В воздушных и кабельных линиях электропередач.
  • В коммутаторах электрических цепей, например, разъединителях, рубильниках, автоматических выключателях и т.д.
  • В цепях оборудования или других потребителей электроэнергии.

Причины КЗ могут быть вызваны различными условиями, перечислим наиболее распространенные электрические соединения:

  • Металлический контакт межфазных напряжений с минимальным переходным сопротивлением и исключением электрической дуги.
  • Дуговые замыкания. Между фазными проводниками протекают сильные токи нагрузки даже при воздушном зазоре.
  • Тлеющие КЗ, как правило, возникают в силовых КЛ при разрушении или повреждении изоляции токопроводящих линий. В результате на участке сети между фазными проводниками может образоваться зона с малым сопротивлением, что приводит к перегреву изоляции.
  • Пробой силовых полупроводниковых элементов, например, тиристоров.

В трёхфазной сети используются три разных фаза, обозначающиеся А, В и С или L1, L2 и L3, поэтому, что будет, если соединить две фазы между собой зависит от того, какие именно замыкаются фазы:

  1. Соединение одноимённых (одинаковых) фаз . Фактически, это параллельное соединение двух автоматических выключателей. Приведёт к повышению тока срабатывания защиты и некорректной работе УЗО и дифавтоматов. В некоторых случаях, например, в панельных домах, в которых в одной переходной коробке находятся провода разных квартир, может неправильно работать прибор учёта электроэнергии.
  1. Подключение друг к другу разноимённых (разных) фаз . Такое соединение двух фаз между собой является аварийным режимом и приведёт к отключению одного из автоматических выключателей, причёт сработает автомат с меньшей уставкой.

Единственным условно-допустимым случаем замыкания двух фаз является включение двух и более одинаковых автоматов в параллельную работу. Это повысит ток уставки, но рекомендовать такую сборку для использования нельзя из-за нестабильных параметров конструкции.

Чем опасно короткое замыкания и что делать, если оно возникло

Перед тем как тушить возгорание, необходимо обесточить сеть

Главная опасность при укорачивании электрической цепи состоит в прохождении электричества через человека, а также в появлении очага возгорания. По сравнению с этим отсутствие электроэнергии у потребителей окажется мелочью, недостойной внимания.

Если произошло КЗ, необходимо следовать алгоритму:

  1. Обесточить сеть.
  2. Вытащить все вилки из розеток.
  3. Вызвать экстренные службы — электриков, пожарных, врачей.

Если человек, получивший удар током, жив и находится в сознании, то его не стоит трогать до прибытия скорой помощи. При угрозе жизни следует провести комплекс реанимационных мероприятий.

Короткое замыкание — это чрезвычайная ситуация. Действовать в ней нужно грамотно и быстро, но без суеты и паники, стараясь свести к минимуму негативные последствия этого явления.

Как предотвратить КЗ и защита от него?

Нельзя полностью исключить вероятность КЗ, поскольку на природу его возникновения влияет случайная составляющая. Поэтому в данном случае может идти речь только о профилактике, понижающей вероятность возникновения аварийной ситуации. К таким мерам относятся:

  • Контроль состояния изоляции токоведущих элементов оборудования или линий электропередач. В частности, испытание изоляции электропроводки в производственных помещениях положено проводить не реже одного раза в три года. Для бытовых сетей нормируется только срок максимальной эксплуатации. Например, для скрытой проводки, выполненной медным проводом, допустимая эксплуатация – 40 лет.
  • Сверка с проектом бытовой электросети перед сверлением теоретически должна минимизировать вероятность механического повреждения скрытой проводки. Но, как показывает практика, в таких ситуациях надежней воспользоваться прибором, для поиска проводки. Обзор таких устройств и их принципиальные схемы, можно найти на нашем сайте.

    Детектор проводки

  • Отключение электроприборов при выходе из дома или квартиры.
  • В «сырых» помещениях (например, в ванной комнате) необходимо минимизировать количество электрооборудования. Если таковое нельзя исключить, оно должно иметь соответствующий класс защиты.
  • В случае повреждения электроприбора, требуется исключить возможность его подсоединения к сети питания.
  • Соблюдение норм потребления электроэнергии и т.д.

Не менее важным является организация защиты, она реализуется путем установки автоматических выключателей (или предохранителей) как на ввод, так и на каждую внутреннюю линию проводки. Если произойдет короткое замыкание, электромагнитная защита автоматического выключателя сработает под воздействием высокого уровня тока КЗ. Как подобрать автоматический выключатель, в зависимости от номинального тока, Вы можете прочитать на нашем сайте.

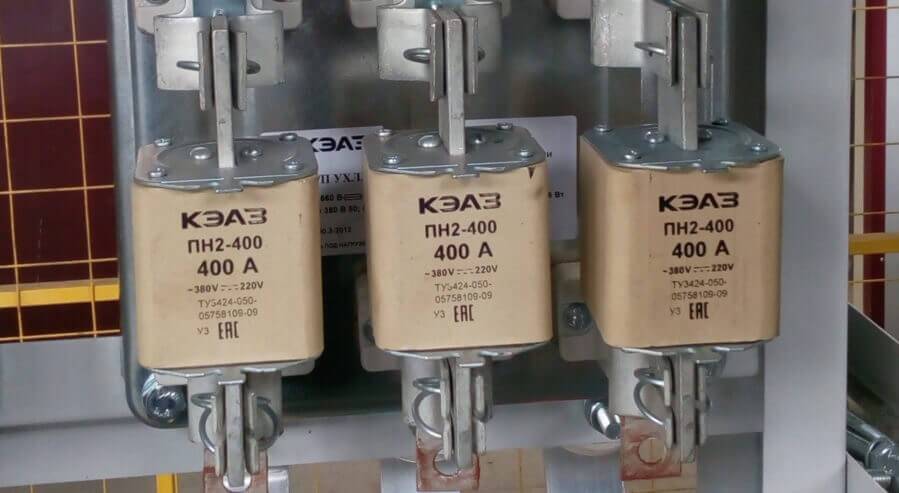

Если в щитах РУ используются плавкие электрические предохранители, то после их «расплавления» (срабатывания), замена должна проводиться на однотипные устройства. Установка предохранителя с током меньше номинального приведет к ложным срабатываниям, превышение допустимого тока срабатывания может вызвать повреждение электрооборудования.

Последствия КЗ и способы их предотвращения

Короткое замыкание характеризуется протеканием повышенных значений тока. В свою очередь большой ток опасен для кабелей, соединений. Это характерно лавинообразным развитием последствий замыкания. Кабеля отгорают от соединений, сами соединения нагреваются, после чего происходит их ускоренное разрушение. Нагрев может повлечь возгорание электропроводки и пожар.

Для предотвращения последствий межфазного замыкания в цепях 220/380 используются плавкие вставки, предохранители, автоматические выключатели. Предохранители, когда через них протекает ток выше номинального, перегорают, тем самым разрывая цепь. После замены предохранителя, если вы не устранили межфазное замыкание, он будет перегорать вновь и вновь.

Для улучшения условий работы и эксплуатации, устранения необходимости замены плавких элементов используются автоматические выключатели. Они реагируют как на незначительное повышение тока сверх нормы (тепловой расцепитель), так и на резкое сильное повышение (электромагнитный расцепитель). При междуфазном замыкании или между фазой и землей автоматический выключатель разъединится. В таких случаях говорят «выбил автомат». Для возобновления подачи напряжения необходимо заново взвести рычаг автомата или перевключить кнопку (на АП-шках).

На видео наглядно показывается опасность межфазного короткого замыкания (под удар попал манекен, это были показательные выступления):

https://youtube.com/watch?v=HFhNHFDz2cc

Повреждения электропроводки

Скрытая электропроводка оказывается менее защищенной от обрывов, чем открытая, которую хорошо видно. Никто не додумается вбивать гвоздь сквозь кабель-канал или гофру. А от сверления отверстий в месте прохождения провода никто не застрахован. Тем более, что порой строители прокладывают их в совершенно неожиданных местах. Приборы для определения скрытой проводки дороги, и не каждому по карману. Да и покупать такой прибор зная, что он может не понадобиться никогда – бессмысленная трата денег.

Поиск скрытой проводки при помощи специального прибора

К тому же, в горячем порыве немедленно повесить на стену новый ковер про наличие электропроводки часто забывают и сверлят стену рядом с соединительной коробкой, не обращая на нее внимания. В зависимости от места повреждения можно оставить без электричества либо всю квартиру, либо какой-нибудь ее участок или одну единственную розетку. Можно даже не заметить этого. Современные автоматические выключатели славятся высоким быстродействием и локализуют короткое замыкание почти мгновенно. Даже искра не успеет проскочить. Если же проводка защищена выключателем старого образца или пробками, эффект будет ощутимым, с дымком и искрами. От другого вида повреждений не застрахована ни скрытая, ни наружная электропроводка. Это нарушения контактов в соединительных коробках. Основная причина такого дефекта – некачественное соединение проводов, которое под нагрузкой разогрелось, окислилось и развалилось. Дополнительный признак для его поиска – характерный запах горелой изоляции возле коробки с повреждением. Есть и еще одна возможная причина: соединение медных и алюминиевых проводов при помощи скрутки, образующих между собой гальваническую пару. Под действием естественной влажности воздуха и нагревания проходящим через соединение током нагрузки происходит интенсивное окисление контактных поверхностей, приводящее к обрыву. Если вы сами случайно повредили свою электропроводку, то непременно найдете обрыв по следам собственной деятельности. Если же вас попросили разобраться с проблемами в чужой квартире или обрыв произошел по другим причинам, то несколько советов не помешают.

Какими бывают защитные устройства

Классификация устройств, которые делают безопасными электрические сети, довольно сложна. По той причине, что одно и то же устройство применяется в различных областях и с разными целями. А алгоритм их работы нередко состоит из нескольких этапов, каждый из которых может быть использован для защиты как единственный метод. Основными критериями классификации являются:

  • По сфере применения – для защиты людей или технических устройств.
  • По способу реакции – пассивные и активные.

В подавляющем большинстве случаев принцип их работы основан на физическом проявлении действия электрического тока – нагреве или притягивании металлических деталей в поле действия магнитного поля, им порожденного.

Где возникает и почему?

Теоретически КЗ может образоваться в любой точке сети. Этот процесс носит случайный характер, за исключением тех случаев, когда короткое замыкание вызывается принудительно, при помощи короткозамыкателя для оперативного отключения высоковольтных линий электропередач.


Короткозамыкатель КЗ-110

Непреднамеренное КЗ может возникнуть в следующих местах:

  • На изоляторах, как проходных, так и опорных, используемых для токоведущих частей.
  • Между фазными обмотками электрических машин и электромагнитных устройств, например, трансформаторов тока, двигателей или генераторов.
  • В воздушных и кабельных линиях электропередач.
  • В коммутаторах электрических цепей, например, разъединителях, рубильниках, автоматических выключателях и т.д.
  • В цепях оборудования или других потребителей электроэнергии.

Причины КЗ могут быть вызваны различными условиями, перечислим наиболее распространенные электрические соединения:

  • Металлический контакт межфазных напряжений с минимальным переходным сопротивлением и исключением электрической дуги.
  • Дуговые замыкания. Между фазными проводниками протекают сильные токи нагрузки даже при воздушном зазоре.
  • Тлеющие КЗ, как правило, возникают в силовых КЛ при разрушении или повреждении изоляции токопроводящих линий. В результате на участке сети между фазными проводниками может образоваться зона с малым сопротивлением, что приводит к перегреву изоляции.
  • Пробой силовых полупроводниковых элементов, например, тиристоров.

Почему происходит короткое замыкание

Для того чтобы понять почему происходит короткое замыкание, нужно вспомнить закон Ома для участка цепи – «Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению на этом участке», формула при этом следующая:

I=U/R

где I – сила тока, U – напряжение на участке цепи, R – сопротивление.

Любой электроприбор в квартире, включающийся в розетку, это активное сопротивление (R – в формуле), напряжение в бытовой электросети вам должно быть известно – 220В-230 В и оно практически не меняется. Соответственно, чем выше сопротивление электроприбора (или материала, проводника и т.д.) включаемого в сеть, тем меньше величина тока, так, как зависимость между этими величинами обратно пропорциональная.

Теперь представьте, что мы включаем в сеть электроприбор практически без сопротивления, допустим его величина R=0.05 Ом, считаем, что тогда будет с силой тока по закону Ома.

I=220В(U)/0,05(Ом)=4400А

В результате получается очень высокий ток, для сравнения стандартная электрическая розетка в нашей квартире, выдерживает лишь ток 10-16А, а у нас по расчетам 4,4 кА.

Современные медные провода, используемые в проводке, имеют настолько хорошие показатели электрической проводимости, что их сопротивление, при относительно небольшой длине, можно принять за ноль. Соответственно, прямое соединение фазного и нулевого провода, можно сравнить, с подключением к сети электроприбора, с очень низким сопротивлением. Чаще всего, в бытовых условиях, мы сталкиваемся именно с таким типом короткого замыкания.

Конечно, это очень грубый пример, в реальных условиях, при расчете силы тока при коротком замыкании, учитывать приходится гораздо больше показателей, таких как: сопротивление всей линии проводов, идущих к вам, соединений, дополнительного оборудования сети и даже дуги образующейся при коротком замыкании, а также некоторых других.Поэтому, чаще всего, сопротивление будет выше тех 0,05 Ом, что мы взяли в расчете, но общий принцип возникновения КЗ и его разрушительных эффектов понятен.

Понятие и причины замыканий


Причиной замыкания, как правило, становится нарушение изоляции проводов Межфазным замыканием электричества в многофазных цепях называют непреднамеренное соединение между собой изолированных проводников с поврежденным защитным покрытием.

В отдельных случаях оно проявляется как однофазное замыкание на землю или корпус работающего электрооборудования.

Такое состояние электрической сети является нарушением нормального режима работы системы и трактуется как аварийное. В этом случае в местах замыкания двух проводников или в точках их контакта с землей величина тока существенно возрастает. Максимальное его значение достигает порой нескольких тысяч Ампер. Неуправляемые потоки электричества способны привести к разрушительным последствиям.

Причинами возникновения аварийных ситуаций в высоковольтных электрических сетях являются:

  • Повреждение защитной изоляции каждого из фазных проводников из-за нарушений правил эксплуатации кабельных линий.
  • Случайный обрыв одной из жил воздушного кабеля и его замыкание на другой провод или землю.
  • Замыкание провода с поврежденной изоляцией на корпус действующей электроустановки.

Где возникают и почему

КЗ могут возникать во всех узлах электроустановки:

  • В потребителях, при повреждении изолирующих прокладок и частей корпуса, а также при попадании воды.
  • В электродвигателе. Может происходить как пробой изоляции обмоток двигателя на корпус (на землю). Иногда говорят «двигатель сгорел» собственно просто так он сгореть не может, обычно к перегоранию обмоток приводят повышенные значения токов протекающих через них, а это вызывается межвитковым замыканием. Сопротивление обмотки снижается, ток начинает расти, обмотка греется. Из-за этого разрушается изоляция. После этого очаг поражения может достичь обмоток соседних фаз, произойдет межфазное замыкание, а если часть проводников с поврежденной изоляцией касается корпуса, то это КЗ на землю (ноль).
  • Обмотки трансформаторов. Происходит аналогично электродвигателям.
  • Во ВРУ, в частях разъединительных устройств, автоматических выключателей, пускателей, контакторов и прочего.
  • На высоковольтных линиях.

Причин возникновения межфазных замыканий очень много, начиная от загрязнения, попадания металлических деталей, инструментов, токопроводящей пыли. Отсюда следует, что попадание в распределительный шкаф посторонних предметов ведет к межфазному замыканию или на корпус. Если он заземлен, то на землю, а если не заземлен – корпус окажется под опасным потенциалом. Касание такого шкафа человеком приведет к поражению электричеством.

Сила тока междуфазного замыкания зависит от его типа и условий, давайте рассмотрим их:

Металлическое возникает, когда две токоведущие части разноименных фаз соединяются металлическим предметом, это могут быть части обрушившихся металлоконструкций, металлический инструмент, упущенный в кабельную сборку и прочее. Дуга в таком случае не возникает, металлические детали начинают привариваться к шинам, ток протекает крайне большой, он ограничен сопротивлением кабелей, обмоток трансформатора и части, перемыкающей их.
Дуговое возникает даже когда между токоведущими частями есть воздушный зазор

Может произойти даже при неосторожном измерении напряжения высоковольтным индикатором или при кратковременном перемыкании межфазного пространства. Его ток меньше, чем у металлического.
Тлеющее возникает в кабельных линиях, например при загрязнении изоляторов

Протекающий ток разогревает участок с КЗ, вариантов развития два: либо КЗ самоустранится, либо будет прогрессировать так, как описано выше.
При пробое полупроводниковых элементов, например диодного моста. Ток очень большой, как при металлическом.

Для ограничения тока межфазного КЗ используются реакторы – электрические аппараты для ограничения ударного тока КЗ. По сути, это катушка или дроссель, который ограничивает ток КЗ своим реактивным сопротивлением. Также влияют характеристики линии: чем больше протяженность линии и чем меньше её сечение, тем меньше ток межфазного КЗ.

Основные характеристики ДГР

Дугогасящий реактор (ДГР) – это электрический аппарат, предназначенный для компенсации емкостных токов в электрических сетях с изолированной нейтралью, возникающих при однофазных замыканиях на землю (ОЗЗ). Главным нормативным документом регламентирующим работу, установку и надстройку ДГР является Р 34.20.179.

Дугогасящие реакторы должны подключаться к нейтралям трансформаторов, генераторов или синхронных компенсаторов через разъединители. В цепи заземления реакторов должен быть установлен трансформатор тока. Рекомендуемые схемы подключения ДГР представлены на рис. 4.

Рисунок 4 – Схема подключения ДГР: а) подключение ДГР к трансформаторам СН; б) подключение ДГР к нейтрале силового трансформатора

Индуктивность ДГР подбирается из условия равенства емкостной проводимости сети и индуктивной проводимости реактора. Таким образом, происходит компенсация ёмкостного тока. Ёмкостный ток суммируется в месте замыкания равным ему и противоположным по фазе индуктивным, в результате остается только активная часть, обычно очень малая, это утечки через изоляцию кабельных линий и активные потери в ДГР (как правило, не превышают 5 А), которой недостаточно для возникновения электрической дуги и шагового напряжения. Токоведущие цепи остаются неповреждёнными, потребители продолжают снабжаться электроэнергией.

Современные ДГР имеют различные конструктивные особенности и производятся для огромного диапазона мощностей. В таблице 2 приведен ряд параметров дугогасящих реакторов разных производителей.

Таблица 2 – Параметры ДГР

Тип реактора РДМР РЗДПОМ РУОМ ASR, ZTC TRENCH
Охлаждение Масляное Масляное Масляное Масляное Масляное,

сухое

Исполнение Одинарное Одинарное Одинарное Одинарное, комб-ное Одинарное, комб-ное
Класс напряжения,

кВ

6, 10 6, 10,

20, 35

6, 10 6, 10,

20, 35

6, 10,

20, 35

Кратность регулирования 8–25 5 10 10 10
Диапазон мощностей,

кВА

300–820

(1520)

120–1520 90–1520 50–8000 100–1000

При выборе дугогасящего реактора рекомендуется следующий порядок; определяется максимальный емкостный ток замыкания на Землю; определяется суммарная мощность реакторов из условия полной компенсации емкостного тока (резонансная настройка); определяется число реакторов (если IС > 50 А, рекомендуется применять не менее двух реакторов);

Причины короткого замыкания

КЗ может возникнуть по разным причинам, основная из которых – нарушение изоляции или взаимного расположения токоведущих частей. Очень часто в возникновении КЗ виноват человеческий или природный фактор.

Пример, который оценят женщины (чудо, если они будут читать эту статью) – из-за постоянных перегибов ухудшается изоляция, и в один “прекрасный” момент фен или утюг “бахают” на вводе или около вилки.

Другой пример – из-за механической поломки или внешнего воздействия токоведущие части по какой-то причине оказываются слишком близко друг к другу, вплоть до полного соприкосновения. Это может случиться из-за природных явлений (упало дерево на провода), ударов, падений электроприборов.

Ну и классический пример – КЗ из-за вмешательства в электропроводку домашних “мастеров на все руки”. По законам жанра, у мастера после этого инцидента обязательно должны стоять дыбом волосы, а лицо быть черным. Мне от таких картинок не смешно – всё происходит по другому.

Виды аварийных замыканий


По типу электропитания все короткие замыкания делятся на повреждения, произошедшие в однофазных или в трехфазных цепях, а по их количеству – на одиночные и двойные КЗ. Самый простой случай – однофазные линии, в которых возможно только одиночное замыкание фазы на нейтраль или землю. Трехфазное короткое замыкание отличается большим вариантом возможностей, поскольку число проводов в кабеле увеличивается до 3-х. При этом возможны следующие варианты повреждений:

  • Замыкание двух высоковольтных проводов между собой.
  • КЗ одного провода на нейтраль или землю (однофазные короткие замыкания).
  • Контакт сразу двух проводников с поверхностью грунта.

В каждом из этих случаев, включая двухфазные КЗ на землю, рассматриваемая неисправность проявляется особым образом, характеризуясь токами растекания и распределениями аварийных потенциалов. Помимо этих факторов, текущий процесс описывается таким показателем, как напряжение прикосновения. Указанный параметр представляет собой напряжение, прикладываемое к телу человека между двумя точками прикосновения к оголенному проводу.

К тому же типу опасных воздействий относят разность потенциалов, появляющуюся между частями тела, соприкасающимися с оголенным проводом, замкнутым на землю. При однофазных КЗ особый интерес представляет вопрос, какой величины достигает напряжение прикосновения при замыкании фазы. Согласно положениям ПУЭ этот показатель зависит от расстояния между контактными зонами и увеличивается с его повышением.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
