Принцип работы СВЧ печи
Существует множество конструкций микроволновок, которые отличаются вариантами исполнения, но не принципом работы. В основу заложено воздействие сверх высокочастотных (СВЧ) полей на токопроводящую материю. Возьмем, к примеру, кусок сырого мяса. В нем достаточно влаги, чтобы стать полноценным проводником электротока. Под воздействием СВЧ волн, частицы мяса начинают мелко, но интенсивно вибрировать, и тереться друг о друга. Это явление незаметно глазу, однако приводит к сильному нагреву материала. Вплоть до того, что сырая пища становится вареной (запеченной, тушеной), название процесса приготовления придумать сложно.
В отличие от сковороды, скороварки, или духового шкафа, микроволновая печь не греет пищу. Она создает условия для поднятия температуры внутри полуфабриката. В результате еда готовится одновременно во всей массе, а не от корочки к центру.
Как это реализовано на практике?
На иллюстрации типовая СВЧ печь, о нюансах иных конструкций мы расскажем в описании.
- Как в любой электроустановке, все начинается с блока питания. Его основа — высокочастотный трансформатор (1), который генерирует переменный ток высокой частоты.
- От него запитан магнетрон (2): сердце микроволновки. Оменно этот прибор излучает те самые волны СВЧ, которых многие несправедливо опасаются, и которые разогревают пищу в камере.
- Волны излучаются направленно, их необходимо «загнать» в камеру приготовления пищи. Есть два способа: волновод (3), как в нашем примере, либо прямое излучение внутрь корпуса. Оба варианта имеют преимущества и недостатки, обсуждать их нет смысла.
- Далее эти самые волны (6) необходимо равномерно распределить по всему объему полуфабриката (7). Для этого можно вращать поднос с пищей (большинство СВЧ печей так и устроены), либо задавать переменное направление с помощью рассекателя волн (5). В любом случае, нужен электродвигатель (4).
- Еще один обязательный элемент — вентилятор охлаждения. Он остужает магнетрон, который при такой работе сильно нагревается.
На первый взгляд, ремонт микроволновки своими руками не такая сложная задача. Элементов не много, что нельзя отремонтировать, можно заменить. Отчасти это так. Для домашнего мастера, знакомого с радиоделом, ремонт и обслуживание микроволновых печей своими руками возможен. Главное, не потерять при этом гарантийных обязательств от продавца техники.
Базовые элементы проблем не вызывают. А вот электронный управляющий модуль может быть настолько сложным, что остальные неисправности микроволновой печи едва ли перевесят его поломку. На иллюстрации только контроллер СВЧ печки «Самсунг».
Для сравнения, взглянем на более простую конструкцию. В этой схеме есть все: и базовые элементы, и блок питания, и плата управления всей печью.
Это интересно: Потребление электроэнергии стиральной машиной за цикл, в час и в месяц: рассматриваем досконально
Способы устранения неисправностей
Способы самостоятельного устранения неполадок работы микроволновки зависят от диагностических признаков
Важно определить проблему, проследить за работой печи: как она включается, достаточно ли разогревает пищу
Чтобы обнаружить все проверяемые элементы, следуйте инструкции. Перед самостоятельным устранением неисправностей микроволновых печей отключите устройство от сети.
Сперва проверьте состояние предохранителей. Почернение или перегорание нити канала внутри говорит о выходе из строя. В таком случае устройство заменяется на новое.
Шум или жужжание могут означать пробой конденсатора. Его исправность следует проверить, подключив омметр к устройству и проследив, отклоняется ли стрелка. Если нет — это сигнал выхода из строя и необходимости заменить деталь. Перед заменой разрядите устройство.
Если нагревается конденсатор, сгорел предохранитель и от техники исходит сильный гул — проблема в высоковольтном диоде и его следует заменить.
Неисправность магнетрона приводит к недостаточному разогреву продуктов. Это связано с плохой генерацией высокочастотного электрического поля. Следствием неисправности становятся излишки жиров, пищи, нагар, трещины на устройстве. Проверить элемент можно омметром — конденсатор и корпус не должны перезваниваться. Вышедшую из строя деталь заменить на новую.
Особенности самостоятельного ремонта
Внутреннее устройство СВЧ-печей
Если вы заметили, что еда остается холодной даже спустя несколько минут пребывания в печи, то это непременно говорит о неисправности прибора. Причина того, что микроволновка крутит но не греет, может быть следующая:
| Фото | Описание |
 | Причина 1 Неправильно поставленный режим. Например, функция «Разморозка» не может полноценно прогреть пищу. |
 | Причина 2 Недостаточное напряжение. Иногда перепады в несколько вольт могут сказываться на работе техники. |
 | Причина 3 Поломка защелок на дверце и неплотное ее прилегание к корпусу печи. |
 | Причина 4 Высоковольтный предохранитель, сетевой или трансформаторный предохранитель перегорел и требует замены. |
 | Причина 5 Выход из строя умножителя, который состоит из двух зависимых элементов (высоковольтный диод и конденсатор). |
 | Причина 6 Поломка проходного конденсатора. |
 | Причина 7 Вышел из строя магнетрон и электромагнитная лампа. |
Устраняем незначительные неисправности: 3 решения
Большинство из вышеперечисленных причин, почему микроволновка не греет, можно устранить самостоятельно, изрядно сэкономив на услугах сервисных центров. Для этого нам понадобится лишь отвертка и приборы для измерения сопротивления и напряжения.
Омметр — необходимый прибор для диагностики неполадок в СВЧ-печи
Инструкция и руководство пользователя — это та первоочередная документация, к которой следует обратиться при устранении неполадок. Часто производитель указывает полезную информацию для корректной диагностики неисправностей и возможного их устранения собственноручно.
Возможные легкие неисправности микроволновых печей и способы их устранения:
| Фото | Описание |
 | Решение 1. Неправильный режим Убедитесь, что на панели управления установлен верный режим (функция разогрева).
|
 | Решение 2. Недостаточное напряжение Печь не греет еду, если низкое напряжение в домашней сети:
|
 | Решение 3. Неисправность дверцы Часто дверь в микроволновках закрывается не плотно, а иногда и выходят из строя сами защелки, которые в свою очередь запускают магнетрон. Решение: заменить защелки и плотно закрывать дверцу. |
Устраняем серьезные неисправности: 4 решения
В остальных случаях, а также, если микроволновка гудит но не греет, стоит обратиться к специалистам. Ремонт и замена деталей по гарантии будет бесплатной, однако в случае просроченного гарантийного срока — за ремонт придется заплатить со своего кармана.
Цена, как правило, складывается из стоимости новой детали и услуг мастера. Но можно немного сэкономить и в этом случае, заменив неисправную деталь самостоятельно.
Таблица ниже и наглядные фото помогут справиться с задачей:
Фото
Описание
Решение 1. Перегорел предохранитель (один или несколько)
Открутите заднюю крышку.
Перегоревшие предохранители сразу выделяются из общей массы: они почернели или вздулись.
Если внешний вид их не вызывает подозрений, проверьте сопротивление.
Снимите поврежденные детали и замените новыми.
В этом случае у СВЧ печи больше не будет вышеописанных проблем.
Решение 2. Сломан умножитель
Необходимо проверить конденсатор умножителя. Для этого понадобится омметр:
Небольшое сопротивление говорит о неисправности.
Неподвижность стрелки свидетельствует об отсутствии контакта.
Небольшое отклонение или отметка на знаке «∞» говорит о нормальной работе конденсатора.
Выход из строя этой детали часто является причиной, почему СВЧ не греет, но работает.
Стоит проверить и сам диод. В любом случае проще и дешевле приобрести новую деталь, чем чинить старую.
Решение 3. Неисправны проходные конденсаторы ЭМ лампы
Измеряем сопротивление аналогично описанию выше.
Тестируем первичную обмотку трансформатора. Если он исправен, то напряжение должно выдавать 220 В. В ином случае деталь подлежит замене.
Решение 4. Поломка магнетрона или электромагнитной лампы
Неисправность магнетрона может быть причиной, что СВЧ работает — но не греет:
Более чем в половине случаев неисправна нить накала в магнетроне
Чтобы исправить положение, достаточно просто измерить сопротивления для диагностики неисправности.
Однако легче и проще приобрести новый магнетрон, при этом важно выписать все характеристики и на всякий случай прихватить с собой старую деталь.
Дополнительные рекомендации
Чаще всего неприятности вызваны нарушением правил эксплуатации элетроприборов. Самые распространенные ошибки:
- разогрев закрытых контейнеров,
- запуск пустого устройства,
- использование металлической посуды или банок с крышками,
- подогревание целых яиц и сосисок в целлофановой оболочке.
Некоторые повреждения приводят к тому, что микроволновка не греет, хотя лампочка горит, а поднос крутится. Восстановление работоспособности потребует навыков, поэтому лучше довериться специалистам.
Полезные советы:
- Следите за состоянием слюдяной накладки. Она защищает вывод волновода от попадания частиц пищи. Ее следует содержать в чистоте. Попавший жир обугливается и начинает проводить тепло. При взаимодействии с излучением это становится причиной искрения.
- При нестабильном напряжении используйте стабилизатор.
- Если в микроволновке что-то трещит, перестаньте ею пользоваться и отключите от сети. Найдите неисправность и устраните ее.
- Используйте специальную посуду из прозрачного стекла, керамики или фарфора без рисунка. Следите, чтобы внутрь случайно не попала ложка или вилка. Это провоцирует появление искр.
Со временем любая техника приходит в негодность. Это происходит потому, что детали изнашиваются. Даже у топовых производителей микроволновки не «живут» вечно. Через 5-6 лет появляются различные проблемы. Если печка старая, исчерпала ресурс, возьмите новую.
Если микроволновка на гарантии, не разбирайте ее, пытаясь исправить неполадку. Специалисты сервисного центра сделают это самостоятельно и проведут ремонт за счет изготовителя.
Техника безопасности
Производить диагностические действия с прибором разрешено при наличии опыта. Следует придерживаться советов, указанных в инструкции.
Основные правила:
- Запрещено производить запуск неплотно закрытой микроволновки.
- Нельзя допускать работы печки с неисправной системой вентиляции.
- Снимать внешние панели можно только после разрядки конденсатора. Даже при отключенном приборе в нем сохраняется заряд!
- Детали можно менять только на качественные аналоги.
- Разрешено использовать инструмент с изолированными ручками.
Если микроволновка работает, но не греет, причина может заключаться в неправильном использовании или технических неполадках. С одними из них можно справиться самостоятельно. Для исправления других потребуется помощь профессионалов. Чинить микроволновку самостоятельно опасно. Можно повредить оборудование или получить удар током
На корпусе указаны меры предосторожности. Соблюдайте их!
Микроволновка перестала греть и гудит.
Рассмотрим ситуацию когда микроволновка не греет и издает при этом жужжащий или гудящий шум.
Трансформатор
1) Высоковольтный трансформатор
При неисправном высоковольтном трансформаторе работа микроволновки сопровождается сильным гулом и вибрацией, появляется едкий запах гари и дыма. При данной поломке микроволновка также перестает греть продукты.
2) Магнетрон
Дефектный магнетрон это вторая возможная причина, почему ваша микроволновка не греет, также вы можете услышать жужжание или гудение. Проверьте исправность магнетрона. Замените его, если он неисправен.
3) Высоковольтный конденсатор
Конденсатор – это электрическое устройство, для накопления электрического поля. Неисправность высоковольтного конденсатора микроволновой печи может стать причиной отсутствия генерации микроволн, также возможно появление характерного жужжания или гула. Для того, чтоб определить, является ли это причиной вашей проблемы, конденсатор должен быть проверен. После замены дефектного конденсатора Вашей микроволновая печь будет работать снова. Прежде чем заменять или проверять высоковольтный конденсатор обязательно разрядите его!
4) Высоковольтный диод
Диод представляет собой электронный компонент, который пропускает ток только в одном направлении и блокирует прохождение тока в противоположном направлении. Если диод вашей микроволновой печи вышел из строя, печь перестает греть, и вы услышите жужжание. Необходимо проверить исправность высоковольтного диода, чтобы определить, является ли он причиной вашей поломки. Замените его, если он неисправен.
Как определить неисправность и произвести ремонт самостоятельно:
- В первую очередь проверяется высоковольтный предохранитель смотрите устройство микроволновой печи.
- Если предохранитель перегорел проверяем элементы умножителя (здесь удвоителя), это диод и конденсатор.
- Конденсатор проверяется омметром (тестером) на заряд-разряд. Если в тестере стоят две батарейки то проблем нет, стрелка отклоняется очень заметно, в случае если одна батарейка, то стрелка отклоняется едва заметно, но все же видно. При исправном конденсаторе стрелка отклонится и уйдет на бесконечность. Если стрелка омметра показывает определенное сопротивление то высоковольтный конденсатор пробит, что случается не редко. В случае, когда стрелка не отклоняется, конденсатор вышел из строя.
- Диод проверить сложно, поэтому меняем на заведомо исправный.
- Если диод и конденсатор исправны, проверяем магнетрон, его проходной конденсатор и его выводы не должны звонится с корпусом магнетрона, если звонятся – то пробит проходной конденсатор (обычно видно с боку трещина и нагар).
ВНИМАНИЕ: Микроволновая печь один из самых опасных бытовых приборов способных причинить серьезное поражение электрическим током из-за очень высокого напряжения (до 5000 В), даже когда она отключена от сети. Если у вас возникли сомнения по поводу своих знаний или умений в области электроники, мы настоятельно рекомендуем вам обращаться за помощью к квалифицированным специалистам для проведения любого вида ремонта микроволновой печи
Как устроена микроволновка
Ниже приведу информацию о внутреннем устройстве и деталях микроволновой печи. Хотя все принимают их как должное, они являются одним из самых опасных приборов в любом современном доме. Не стоит недооценивать СВЧ-печи. Даже в отключенном состоянии высоковольтный конденсатор может удерживать достаточно энергии, чтобы кого-нибудь убить.
Классическая печь состоит из таких деталей:
- трансформатор;
- магнетрон;
- конденсатор;
- волновые антенны;
- лампа освещения;
- панель управления с внешней стороны;
- вентиляционные отверстия;
- сепаратор с роликами;
- привод;
- защелки двери;
- вращающийся поддон.
За выработку микроволн отвечает магнетрон, соединяющийся с камерой волноводом. Эта деталь в некоторых микроволновках закрывается пластиковой панелью или куском слюды. Диод, конденсатор и трансформатор отвечают за питание магнетрона. Высоковольтный предохранитель устанавливается в конструкции, чтобы защитить рабочие детали от перегрузки. Охлаждается магнетрон вентилятором. В рабочую камеру частично попадает теплый воздух, помогая быстрее пище прогреваться.
Надо рассказать отдельно о переключателях для фиксации закрытой двери. Когда микроволновка перестала греть, стоит проверить, плотно ли закрыта дверца. Питание подается только после того, как блокировка сработает. При нажатии кнопки открытия мгновенно прекращается подача питания. О панели управления нельзя писать конкретно, потому что каждый производитель предлагает свой вариант. Есть модели с грилем, с функциями запекания и размораживания.
Причины поломок и ремонт
Обрисуем возможные причины неисправной работы микроволновой печи
Чтобы понять почему работает, но не греет микроволновка важно точно определить какая из причин подходит под ваш случай, так как это значительно упростит процесс ее устранения
Чтобы самостоятельно определить почему не греет микроволновка нужно проделать следующее:
Проверить проводку. Используйте яркий источник света. Все провода и контакты должны быть чистыми, без следов горения. Если обмотка проводов почернела или оплавилась их следует заменить. Кроме того, нужно зачистить мелкой шкуркой или металлической щеточкой все клеммы и контакты. Из-за окисления контактов печь может работать некорректно.
Проверить напряжение. Нужно выяснить соответствует ли оно норме. Это можно сделать с помощью вольтметра
Внимание! Даже небольшое отклонение в напряжении может стать причиной неисправности СВЧ печи. Не факт, что сломалась микроволновка. Если напряжение действительно меньше необходимых 220 Вольт, нужно приобрести блок бесперебойного питания и только через него подключать печь к сети
Если напряжение действительно меньше необходимых 220 Вольт, нужно приобрести блок бесперебойного питания и только через него подключать печь к сети.
Проверить выключатель двери. Чтобы проверить работу включения миниатюрного выключателя, который расположен на дверце, вам понадобится омметр. Необходимо снять заднюю крышку устройства и выяснить работает ли выключатель с помощью омметра. Не забудьте обесточить микроволновую печь!
Проверить высоковольтный предохранитель. Не откладывая в сторону омметр, делаем проверку сопротивления предохранителя. Проблема не критична, если сопротивление небольшое. Присмотритесь внимательнее – если нет видимых повреждений (предохранитель почернел, есть неприятный запах или перегоревший провод) используйте тестер для полной уверенности.
Проверить удвоители. С омметром, опять-таки, не расстаемся, с его помощью мы выясним, исправен ли конденсатор. Стрелка на приборе осталась неподвижной – прибор неисправен. В таком случае он подлежит замене. Таким же методом можно исправить и отклонения стрелки на несколько единиц, так как деталь сломана.
Проверить работу электромагнитной лампы. Помимо омметра берем электротехническую отвертку с защитной ручкой. Происходит следующее – отверткой мы разряжаем конденсаторы лампы. Омметром измеряем сопротивление. Нормой считается небольшое сопротивление. Деталь нужно заменить, если сопротивление отсутствует или скачет. Приемлемый показатель примерно 0,1 Ом.
Проверить первичную обмотку трансформатора. Тут стоит воспользоваться тестером. Напряжение должно составлять 220 Вольт. Один из способов проверки – простой стакан воды. Поместите его в печь, после чего проверьте стала ли она теплой. Если температура воды не изменилась первичную обмотку следует заменить.
Проверить магнетрон. Тут речь не о фильмах. Все серьезнее. Эта та деталь, ответственная за создание высокочастотного электрического поля, с помощью которого вы можете разогреть еду. Первым делом стоит проверить целостность и надежность соединения магнетрона с проходным конденсатором, индукционными катушками фильтра и клеммами питания. Неисправность вполне подлежит ликвидации самостоятельно. Также проверьте нить накала лампы. Подойдите к делу основательно – возьмите тестер. Нить накала у магнетрона должна быть в пределах 2 – 3 Ом. Если все вышеперечисленные процедуры не помогли выявить суть дела, то проблема может быть в самой лампе, а именно – не включается магнетрон. С ней стоит быть осторожнее.
Как СВЧ-печь работает
Сначала объясним принцип ее действия. Основой автомата является магнетрон, который создает электрополе. Оно действует на молекулы жидкости в продукте. Они начинают двигаться. При трении их друг о друга вырабатывается тепло. За счет этого, а также применения дополнительных устройств техника выполняет множество функций — разогрев, размораживание, гриль и другие.
Конструкция и принцип работы СВЧ
Несмотря на то, что рынок переполнен различными вариантами конструкций практически от всех брендов бытовой техники, таких как «Панасоник», «Самсунг» или «Элджи», все печи устроены примерно одинаково. Так, в конструкции есть такие составляющие:
- магнетрон — для генерации энергии;
- трансформатор — для преобразования энергии;
- выпрямитель (еще его называют высоковольтным диодом);
- камера нагрева с поддоном или без него (наличие или отсутствие вращающегося поддона определяет расположение магнетрона);
- двигатель поддона (в моделях с поворотным столом);
- вентилятор;
- в моделях с грилем есть ТЭН — обычный или кварцевый;
- шнур питания с вилкой для подключения к электросети.
После подсоединения к сети и запуска МВП начинается подача напряжения на обмотки трансформатора, его задача — увеличить напряжение и обеспечить ускоренный подогрев.
Магнетрон соединен с индукционными катушками, он и создает высокочастотное электрическое поле — в нем происходит нагревание пищи. Так как любая МВП — сложный электроприбор, конструкторы максимально позаботились о безопасности пользователя. Из этих соображений предусмотрено реле защиты фазы и электропитания. Эти реле блокируют работу устройства при открытии дверцы или после скачка напряжения.
Простые причины
Существует большое количество причин, из-за которых микроволновка функционирует в стандартном режиме, но не греет пищу. Чаще всего это простые причины, связанные с некорректным использованием микроволновки либо сторонними факторами.
Низкое сетевое напряжение
Если микроволновка плохо греет еду, при этом внутри загорается подсветка и происходит вращение поддона, следует проверить уровень напряжения сети. Функционирование оборудования напрямую зависит от напряжения, и в случае падения ниже отметки 205 В наблюдается некорректный нагрев. Для проверки сетевого напряжения можно использовать вольтметр либо универсальный тестер.
Одновременное включение с другими мощными приборами
При одновременном функционировании нескольких приборов, потребляющих большое количество энергии, может происходить неправильное распределение мощности либо падения напряжения.
Нет контакта в розетке или повреждение шнура
Отсутствие контакта в розетке либо механическое повреждение шнура приводит к тому, что в микроволновку не поступает нужное количество напряжения. Чтобы проверить работоспособность розетки, можно включить в нее другие приборы. Если они будут исправно функционировать, значит, в розетке присутствует напряжение. Повреждения шнура микроволновки на внешней стороне можно заметить при визуальном осмотре, а внутренние дефекты удается обнаружить только при диагностике. Устранить проблему помогает замена либо ремонт шнура.
Поломка защелок дверцы
Дверца с защелкой на микроволновке плотно закрывается, поскольку она служит защитным экраном и оберегает от негативного излучения. Защелка замка является предохранителем от функционирования оборудования в открытом состоянии. Чтобы замок сработал, следует надавить на дверцу и плотнее прижать ее к корпусу. Если деталь сломана, нужно ее починить либо заменить, прежде чем эксплуатировать микроволновую печь.
Неправильный выбор режима
На современных разновидностях СВЧ-печей предусмотрено несколько режимов нагрева и готовки. Выбор неподходящего режима часто приводит к тому, что еда греется очень медленно. Также при возникновении проблемы стоит проверить выбранный уровень мощности.
Неправильный отсчет таймером
Из-за некорректного отсчета таймер работает быстрее заданного отрезка времени и раньше останавливает работу микроволновки. В результате для нагрева пищи потребуется включать печь несколько раз подряд либо специально ставить таймер на больший промежуток времени.
Нарушение работы инвертора
В инверторных разновидностях печей наличие инвертора помогает экономить электроэнергию. При сбоях в функционировании элемент существенно снижает количество потребляемой энергии, поэтому ее не хватает для нагрева пищи.
Старение магнетрона
Продолжительность нормального функционирования магнетрона при постоянной эксплуатации, как правило, составляет 5-7 лет. В процессе работы катод магнетрона постепенно теряет способность излучать достаточное количество электрон. В результате уменьшается мощность формируемых микроволн, и со временем их становится недостаточно для нагрева еды. Эмиссию магнетрона микроволновки можно восстановить, но на практике это редко проводится из-за необходимости использования дополнительного оборудования. Для устранения неисправности проще заменить магнетрон самостоятельно либо обратиться к специалистам.
Близкое знакомство с конструкцией

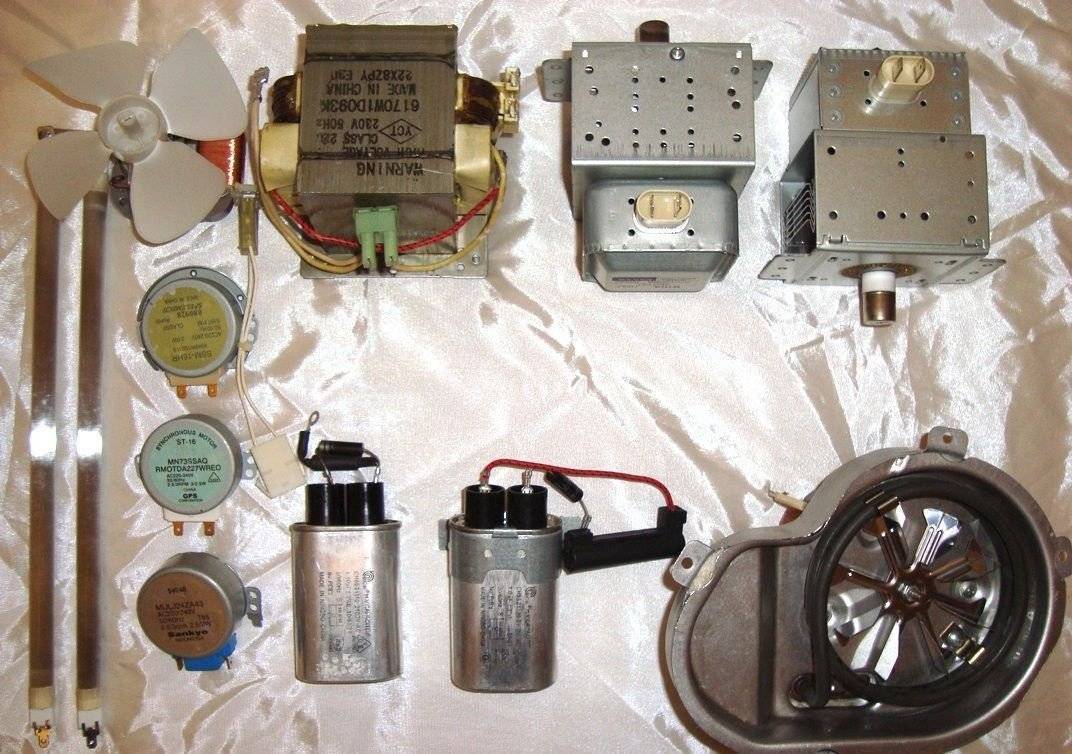

Микроволновку сложно назвать простейшим прибором, так как она содержит огромное количество элементов. Однако большинство из них знать не обязательно, так как вина за отказ СВЧ-печи от работы лежит на главных рабочих узлах. Несмотря на большой ассортимент моделей, компоновка их практически не отличается. В состав любой микроволновки всегда входит:
- вентилятор;
- волновод;
- диод;
- конденсатор;
- магнетрон;
- предохранитель;
- термопредохранитель;
- трансформатор;
- электронный программатор.
Магнетрон в микроволновке — основной рабочий элемент, генерирующий волны, подогревающие пищу. Он требует высокого напряжения, поэтому 220 В сначала подаются на трансформатор, превращающий их в 2000 Вт. Диод и конденсатор, стоящие за ним, поднимают мощность вдвое. Таким образом, на магнетрон уже поступает 4000 Вт, затем начинается главная работа микроволновки — разогрев.
От проблем электросети генератор защищает плавкий предохранитель: если он перегорает, то СВЧ-печь обесточивается. В рабочую камеру микроволны попадают по волноводу. Там они концентрируются на емкости с пищей, отражаясь от стенок. От перегрева магнетрон спасает вентилятор, а теплый воздух, поступающий в камеру, только ускоряет процесс приготовления.
Ему помогает термопредохранитель, который перегорает при любом нарушении, — при отказе «фена», либо при его недостаточно эффективной работе. За температурный режим и длительность разогрева отвечает программатор, в него входит таймер и датчик.
Все поломки обычно связаны с этим набором ключевых элементов. Поэтому виновников неисправности любой микроволновки сначала ищут именно среди них. Однако есть у СВЧ-печей и другие «слабые места». Но в этом случае ремонт чаще не представляет особых сложностей.
Устройство микроволновой печки
Устройство микроволновой печки
Устройство микроволновой печки
Микроволновая печка устроена примерно так. Основным блоком, вырабатывающим СВЧ-излучение (частотой 2,4 ГГц), является магнетрон. Это электронная вакуумная лампа, от которых все уже успели поотвыкнуть. Это вакуумный диод, только с дополнительными функциями по резонансной генерации сверхвысокочастотного электромагнитного поля. Его создают электроны, вращающиеся в специальных полостях в аноде, представляющим из себя массивный медный цилиндр, установленный внутри лампы.
Генерируемое электронами СВЧ-излучение отбирается через антенну и направляется волноводом в камеру печи, где распределяется по всему ее объему.
В результате работы схемы питания магнетрона, в которой используются повышающий трансформатор и высоковольтный конденсатор, на магнетрон подается напряжение порядка 4–6 тысяч вольт.
Магнетрон при работе интенсивно нагревается, и его охлаждают вентилятор и радиаторы.
Управление работой печи выведено на ее переднюю панель. Здесь можно выбрать программы, включая мягкое размораживание или режимы приготовления пищи разной степени интенсивности и мощности. Электронные схемы управляют магнетроном, задавая ему большое разнообразие режимов работы.
Электронные схемы управления магнетроном
Поскольку нам стало понятным, что устройство магнетрона достаточно простое, попытка найти причину, из-за чего он вдруг может перестать работать, — задача вполне доступная домашнему электрику. А уж не вдаваясь в большие научно-технические сложности и не копаясь особо в местах очевидного риска, можно что-то попробовать устранить самому, а какие-то неисправности, достаточно грамотно и членораздельно их описав, отдать в работу специалистам именно данного профиля.
