Технология устройства монолитного перекрытия

Армирование и обвязка

После монтажа опалубки ее смазывают антиадгезивным составом и начинают укладку арматуры. На венцах и опорных ребрах прутья увязывают в квадрат, сохраняя со всех сторон минимально допустимый защитный слой. Основной массив перекрытия армируется сеткой. Нижний слой укладывают на пластиковые «сухари», контролирующие сохранение нижнего защитного слоя. Сетку перевязывают на пересечении каждого третьего прута.

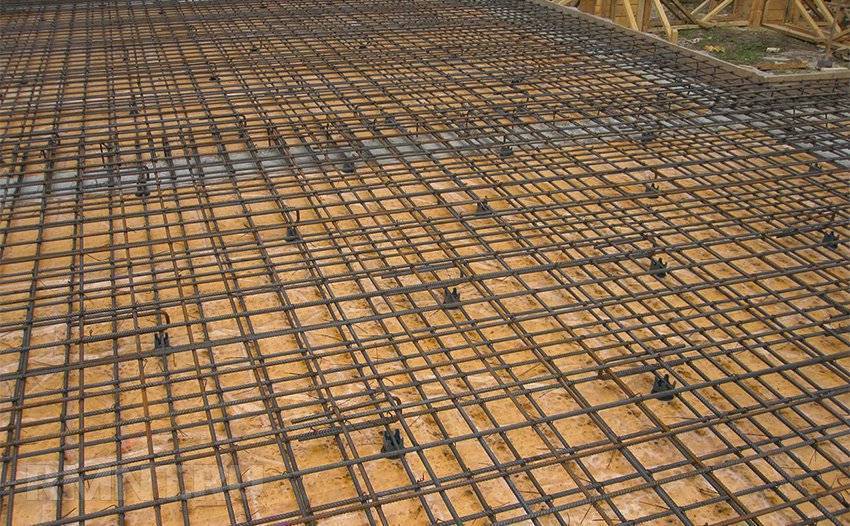

После обвязки нижней сетки на нее устанавливают промежуточные фиксаторы через 100 см в шахматном порядке. Для усиления опоры на стены монтируют торцевые фиксаторы. Эти элементы помогают сохранять проектное расстояние между двумя плоскостями армирования.

Смонтированную верхнюю сетку связывают с нижней соединительными скобами. После завершения монтажа армирующая конструкция должна быть как одно целое и легко воспринимать нагрузку от ходящих по ней людей.

Сборно-монолитные плиты

Достаточно часто используются и сборно-монолитные перекрытия, которые имеют в составе 4 элемента

Важно учесть их отличие от вышеописанных, которое выражено в том, что такие плиты можно укладывать без использования автокрана. Это должен отметить для себя каждый мастер

Монтажные работы следует начинать с установки железобетонных балок и укладки между ними блоков. Последние выкладываются по одному ряду с двух концов балок. Это обеспечивает возможность установки балок на нужном расстоянии друг от друга. Вслед за этим можно начинать работать с оставшимися блоками. Сборно-монолитные перекрытия должны армироваться, а после – бетонироваться.

Как производится правильное армирование монолитной плиты перекрытия

К выполнению работ по армированию следует заранее подготовиться. Потребуются следующие материалы:

• специальные подкладки, обеспечивающие фиксированное положение стальной арматуры относительно внешней поверхности бетонного массива;
• рифленая арматура с диаметром сечения прутка до 12 мм, повышающая способность бетона воспринимать нагрузки;
• приспособление для вязания и отожженная проволока, позволяющие быстро зафиксировать элементы арматурного каркаса.

После обустройства опалубки в нее устанавливается арматурный каркас из двух сетокИзготовление арматурной решетки выполняйте по приведенному алгоритму:

1. Нарежьте стальную арматуру на прутки заданной длины.
2. Уложите продольные заготовки на фиксаторы с шагом 15-20 см.
3. Привяжите поперечные стержни, соблюдая заданный интервал.
4. Привяжите к связанной решетке вертикальную арматуру через каждые 100 см.
5. Свяжите сетку верхнего уровня и тщательно закрепите ее к опорам.

Преимущества и недостатки опалубки для перекрытия

Планируя применение опалубки для монолитного перекрытия, стоит заранее познакомиться с достоинствами и недостатками технологии. Сначала стоит отметить плюсы:

высокая прочность монолитных сооружений, обеспеченная отсутствием швов и зон стыковки, которые присущи сборным конструкциям;

использование опалубки позволяет создавать перекрытия разнообразных форм, что весьма важно, если планируется реализация нестандартных проектов;
монолитные конструкции обладают жесткостью, которая исключает смещение перекрытий в продольном или поперечном направлении;
возможность провести монтаж конструкции опалубки своими силами без применения грузоподъемной техники;
финансовая выгодность. Использование переставной опалубки позволяет выполнить работы многократно, то есть, один комплект оборудования может быть использован для отливки нескольких десятков или даже сотен перекрытий.. К недостаткам технологии стоит отнести следующие моменты:

К недостаткам технологии стоит отнести следующие моменты:

увеличение временных затрат по сравнению с установкой готовых плит. Придется потратить время на сборку и разборку опалубки. Кроме того, потребуется время на то, пока бетонная плита наберет достаточную прочность;

необходимость применения техники для приготовления и заливки бетонной смеси, так как технология предполагает одновременную заливку большого количества раствора.

Монтаж сборно-монолитного перекрытия Марко

Балки для сборно монолитного перекрытия после устройства опорной системы укладываются на подготовленную поверхность несущих стен с шагом, указанным в проекте. Конец каждой балки должен иметь площадь опоры не меньше 12 см. Блоки, которые укладываются между металлическими балками, можно использовать любые, но все же стоит придерживаться того, что указано в проектной документации.

При монтаже блок должен опираться на полочку металлической балки, специально предназначенную для опоры. В случае если требуется доработка блоков, следует придерживаться указаний в проектной документации. Если толщина газобетонных блоков, используемых при устройстве балочного сборно-монолитного перекрытия, меньше 150 мм, передвигаться по ним строго воспрещается, во избежание их обрушения.

В блоках можно прокладывать необходимые коммуникации. То есть на этапе монтажа перекрытия есть возможность проложить, например, электрический кабель для верхнего освещения помещений, или другие необходимые коммуникации, а так же можно уложить тёплый пол.

Выбор марки бетона

Следует сказать, что вопрос подбора марки бетона для самодельного перекрытия крайне важен. Ведь неправильный выбор данного материала сулит проблемами с прочностью, снижением сопротивляемости к нагрузкам и так далее. А потому рекомендации специалистов в этом вопросе лишними точно не будут. Рассмотрим, какие есть марки бетона на сегодняшний день.

• Марка М100 представляет собой решение с наиболее низким качеством и обычно используется перед заливанием монолитных конструкций. Обычно такой вариант применяют для заливки фундаментной ленты, формирования подушки из бетона, установки бордюра и так далее.
• Бетон марки М150 используется для пола, стяжки, а также создания фундамента для построек, где насчитывается небольшое количество этажей.
• М200 будет применяться для формирования пола, отмосток и стяжки. Из-за высокой прочности материала его используют для производства бетонных лестниц.
• М250 будет отличным решением в создании монолита ленточных фундаментов, а также плит перекрытий.
• М300 применяется для формирования плит перекрытий, а также бетонных лестниц.
• М350 используют для создания различных поверхностей монолитного типа, балок и бассейнов.

Марки М400, М450 и М500 практически не применяются в строительстве частных объектов. Они востребованы в создании таких построек, как плотины, дамбы, мосты и различные гидротехнические сооружения.

Армирование плиты перекрытия

После того как будет произведен расчет монолитного перекрытия, можно переходить к дальнейшим работам. Проведению заливки предшествует процедура армирования. Для этого следует применить арматуру, диаметр которой варьируется в пределах от 8 до 16 миллиметров. При этом ячейки сетки могут быть квадратными и обладать сторонами, равными 150 или 200 миллиметров. После того как арматурная сетка будет связана, ее нужно расположить на пять сантиметров выше по отношению к нижней плоскости будущей плиты. Укрепление с помощью сетки нижней и верхней частей плиты допустимо производить с использованием стержней, которые обладают разным диаметром.

Устройство монолитного перекрытия довольно часто предполагает применение стержней более внушительных размеров, ​​когда речь идет о нижнем армировании. Это обусловлено тем, что монолитная плита работает на изгиб. Арматура должна стыковаться с некоторым нахлестом, тогда как стыки следует располагать вразбежку.

Общая характеристика

Монолитное перекрытие представляет собой неразборную горизонтальную систему в виде монолитной плиты разной формы и конструкции. Основные функции монолитных перекрытий: обеспечение стойкости строения к вертикальным нагрузкам от всего, что находится в помещении; формирование жесткости сооружения за счет горизонтальной увязки опорных стен; зонирование или ограничение помещений по высоте путем формирования видимой прочной границы по вертикали.

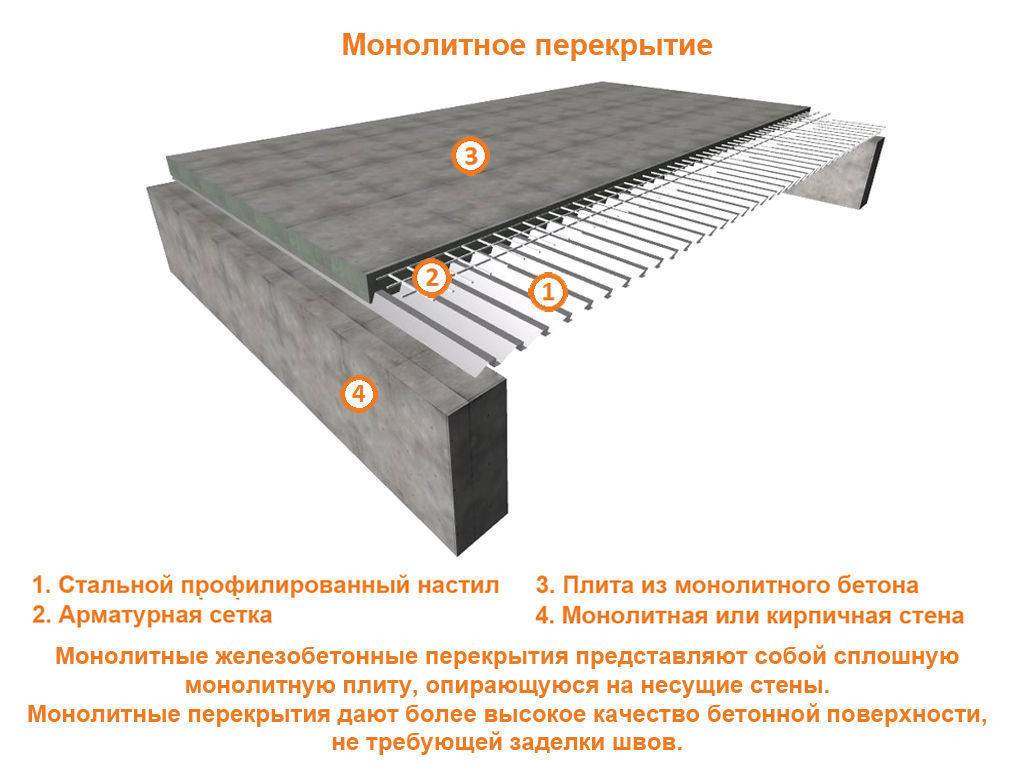

Схема монолитного перекрытия.

В соответствии с местоположением и функциональным назначением эти элементы строения могут быть трех основных типов: цокольные (подвальные) системы, межэтажные перекрытия и чердачные (мансардные) конструкции.

Монолиты, изготавливаемые путем заливки плит из бетона, имеют ряд преимуществ. Во-первых, заливка производится с ограничением расположения только нижней поверхности, что дает возможность широкого варьирования толщины, формы и конструкции перекрытия. Такой монтаж оставляет свободу выбора способа обеспечения необходимой прочности элемента; при этом за счет дополнительных несущих деталей появляется возможность оптимизации толщины бетонной составляющей, что приводит к экономии материала и снижению общего веса. Монолитное перекрытие можно изготовить любой формы — с любым искривлением опорных стен, вплоть до круга. Пространственная форма тоже не ограничена — по желанию можно изготовить формы арочного или купольного типа.

Во-вторых, конструкция монолитного перекрытия позволяет использовать широкий диапазон гидроизоляционных, теплоизоляционных и звукоизоляционных материалов. Их монтаж производится одновременно с формированием монолита, что обеспечивает единство системы. Изготовление перекрытия непосредственно на месте его расположения упрощает и повышает надежность его крепления к опорным стенам по всей поверхности соприкосновения. Наконец, любое перекрытие исполняет роль пола для верхнего помещения, а монолитное формирование дает возможность исключить дополнительную бетонную стяжку, образуя сразу необходимую ровную поверхность чернового пола.

Разборка опалубки. Безопасность

Разбирать опалубку можно не раньше чем через 28 суток. К этому времени бетон наберет полную прочность.

Разборку выполняем отдельными участками, соблюдая осторожность. При этом хотя бы один человек должен наблюдать за работой со стороны

При малейшем подозрении на аварийную ситуацию работы немедленно прекращаем до выяснения.

Качественно залитая плита не «играет» даже если на ней прыгать, имеет равномерный цвет и выдерживает нагрузку начиная от 300 кг/м2.

В завершение отметим, что останавливать стройку до тех пор, пока не будет снята опалубка вовсе не нужно. Если все сделано правильно уже через неделю бетон наберет достаточную прочность, чтобы по нему можно было ходить, а значит и продолжать работы.

Как же сделать плиту фундамента своими руками?

Принцип такой: вырывается котлован, дно выравнивается, засыпается подушка из песка и щебня, все это трамбуется, ставится опалубка, вяжется арматура, заливается бетон, после застывания опалубка снимается – все, фундамент готов. Теперь подробнее:

1. Начинать нужно с исследования грунта на участке. Это необходимо для определения толщины песчаной подушки.
2. Далее надо расчистить площадку от растительности на несколько метров больше, чем будущий фундамент. Это обеспечит свободный доступ к нему во время строительства.
3. Разбивается площадь будущей постройки и выносятся осевые линии. При близости к поверхности грунтовых вод, производится дренаж площадки.
4. Толщина монолитной плиты и глубина ее заложения рассчитываются индивидуально. На это влияют такие факторы как состав грунта, климат, грунтовые воды, вес будущей постройки и т.д. Для такого рода расчетов лучше обратиться к специалистам.
5. Когда проект готов, начинаем выемку грунта до заданной в проекте глубины. Дно тщательно выравниваем. Далее проверяем горизонтальную плоскость с помощью уровня. Если все ровно, приступаем к следующему этапу.
6. Застилаем дно геотекстилем (Мегаизол или Дорнит) и засыпаем площадку песком. Затем его трамбуем.
7. Прокладываем еще один слой геотекстиля и засыпаем щебнем. Он тоже трамбуется. Обычно толщина получившейся подушки составляет 20-30 см.
8. Далее расстилается слой гидроизоляции, швы которого обязательно спаиваются между собой. Обычно этот слой делается на полметра длиннее по периметру, чем основание будущего фундамента. Эти края потом заворачиваются и припаиваются к торцу получившейся плиты.
9. Прокладка теплоизоляции из экструдированного пенополистирола этап опционный. Слой теплоизоляции фундамента позволит в будущем существенно сэкономить на отоплении. Сверху пенополистирол необходимо накрыть пленкой из полиэтилена.
10. Следующий этап – армирование будущего фундамента. Вяжется арматура в два уровня и ставится на весь этот «сэндвич». Как правильно это сделать, мы поговорим далее.
11. Ставится опалубка. Она собирается из прочных строительных досок. Так как давление бетона на опалубку будет велико, то по бокам, между стенкой котлована и боковиной опалубки, через каждые 50-70 см ставятся распорки.
12. Заливается необходимый объем бетона. Как он рассчитывается, поговорим позже.
13. Если заливка происходит в осенью или зимой, опалубку утепляют пенополистиролом и сверху накрывают рубероидом. Таким образом бетон не замерзает. Потом эту изоляцию можно оставить.
14. Через несколько дней опалубку можно убирать, а края гидроизоляции завернуть и запаять.
15. Строить дом на этом фундаменте можно начинать через 3-4 недели, когда бетон наберет 70-80 % своей прочности.

Иногда на нижней стороне плиты делают ребра жесткости. Они придают плите прочности и препятствуют ее сдвигам по горизонтали.

Также существуют так называемые шведские плиты. Это утепленная плита, обладающая энергосберегающими свойствами. При ее заливке используются новейшие материалы и инновационные технологии. Принцип в том, что в плиту в процессе монтажа встраиваются все коммуникации и системы теплых полов.

Она обходится дороже в производстве, но окупается потом в процессе эксплуатации дома. В России популярность такой технологии растет, но еще очень мало строительных компаний, обладающих достаточным опытом в этой сфере.

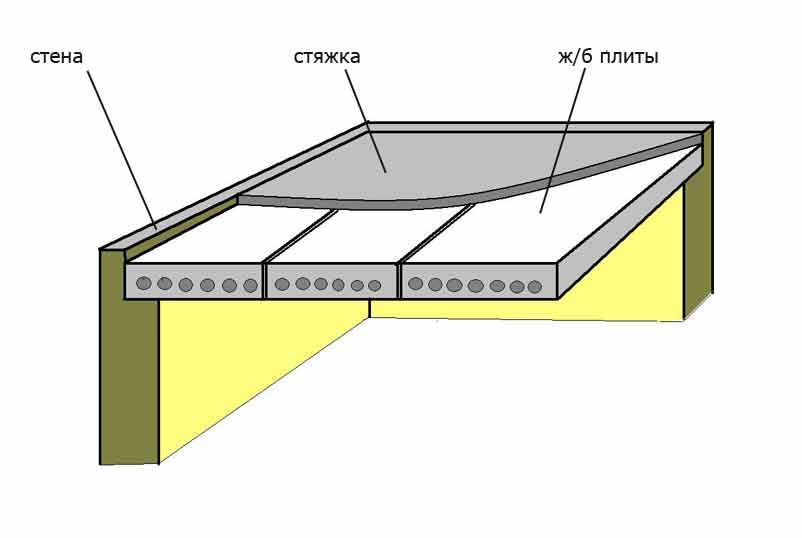

Рекомендации по укладке плит перекрытия

Укладка осуществляется на опорную поверхность стен с соблюдением следующих требований:

• интервал между опорами не должен превышать 9 метров, что соответствует максимальному габариту изделия;
• снятие и транспортировка изделий к месту укладки осуществляется грузоподъемными средствами путем строповки за проушины;
• монтаж производится на спланированную поверхность стен, на которой не допускаются перепады;
• величина опорной поверхности должна составлять 9–15 см, что обеспечивает равномерную передачу усилий;
• запрещается укладывать элементы без бетонирования, технологические зазоры и щели следует заделать раствором;
• при выполнении монтажных работ необходим постоянный контроль горизонтальности поверхности;
• в качестве опорной поверхности могут использоваться только капитальные стены, внутренние перемычки возводятся после монтажа;

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

• при необходимости обустройства проема, он выполняется на стыке соседних панелей, а не на одном элементе;
• установка элементов перекрытия должна осуществляться с гарантированным зазором, составляющим 20–30 мм.

Подготовка к монтажу

Очень досконально, все шаги создания конструкции, а также материалы, которые для этого будут необходимы, описывает технологическая карта на устройство монолитного перекрытия. Ее можно найти в интернете. Это достаточно объемный документ, в котором описываются не только основные виды работ, но и предельно подробно расписан каждый их этап.

Подробное ее изучение, дает возможность полностью понять весь процесс, и получить точное представление о том, как укладывать и заливать плиты перекрытия, а здесь мы рассмотрим только основные моменты, связанные с сооружением такой конструкции.

Перед тем, как начинать, следует ознакомиться еще с одним важным документом – СНиП на монтаж плит перекрытия. В этом документе есть необходимые данные, которые потребуются для расчета параметров будущей плиты.

Такой расчет лучше доверить профессионалам, но если есть желание, или нет возможности к ним обратиться, то применив этот документ можно произвести нужные расчеты самостоятельно.

сечения плиты

Рисунок 4 – Расчетное сечение плиты

Площадь приведенного сечения плиты:

Статический момент приведенного сечения относительно нижней грани:

Расстояние от нижней грани до центра тяжести приведенного сечения:

Момент инерции приведенного сечения:

Момент сопротивления приведенного сечения по нижней зоне:

Момент сопротивления приведенного сечения по верхней зоне:

Расстояние от ядровой точки, наиболее удаленной от растянутой грани, до центра тяжести сечения:

Где

Принимаем

Расстояние от ядровой точки, наименее удаленной от растянутой грани, до центра тяжести приведенного сечения:

Упругопластический момент сопротивления по растянутой зоне:

Где г=1.75 – для тавровых сечений с полкой в сжатой зоне.

Упругопластический момент сопротивления по сжатой зоне:

Где г=1.5 – для тавровых сечений с полкой в растянутой зоне при bf/b˃2 и hf/h˂0.2.

Застывание монолитной плиты перекрытия: ухаживаем за бетоном

Оптимальный температурный диапазон для бетонирования 15-25 °C. Производить заливку в зимнее время не рекомендуется, но если все же такая необходимость возникла, то требуется предусмотреть специальные мероприятия, направленные на обеспечения набора бетоном необходимой прочности. К числу таких процедур относят электропрогрев, предварительный нагрев смеси при изготовлении и в процессе доставки, добавление в состав противоморозных добавок.

Рисунок 20. Правила ухода за бетоном

В оптимальных температурных условиях уход за бетоном заключается в следующем:

• Укрытие залитой конструкции влагоемким материалом – подойдет пленка, брезент, мешковина.
• Периодическое увлажнение железобетонного перекрытия в течение не менее 1 недели – позволяет предупредить растрескивание в результате быстрого испарения влаги.
• Исключение любых передвижений по монолитной плите до момента набора не меньше 70 % проектной прочности.

В оптимальном температурном режиме 70 % проектной прочности бетон набирает уже через 11-14 дней. Только после этого можно выполнять демонтаж опалубки, но лучше перестраховаться и не снимать ее на протяжении 20-28 дней.

Процесс бетонирования монолитного перекрытия показан в следующем видео:

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 5398 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 11744 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 11647 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 9420 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 17360 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 12340 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 14522 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 10481 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 7568 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 6579 руб/штПодробнее

В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
2. Сложная конфигурация в плане с “неудачным” расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и  характерны хрупким, а не пластичным характером разрушения.
4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.

Технология осуществления заливки

Выбирая марку материала для заливки перекрытия, следует предпочесть ту, что определяется значением “400”. Бетонную смесь следует заливать слоями, толщина и период заливки каждого слоя будут зависеть от температурных факторов, которые оказывают влияние на время застывания

Важно учесть при этом и глубину вибрационной обработки. Если смесь подвергается уплотнению с помощью ручного вибратора, то заливка должна производиться на 1,25 его рабочей части

Такому воздействию должна подвергаться вся толщина монолитного перекрытия. При этом глубинный вибратор необходимо погружать через последний слой, проникая им на 15 сантиметров вглубь ранее уложенного слоя. В процессе всей заливки необходимо анализировать, насколько целостной остается опалубка, а также ее укрепления и поддерживающие элементы. Когда заливаются монолитные железобетонные перекрытия, постоянно должна производиться проверка опалубки на наличие дефектов. Если таковые имеются, то подача бетонной смеси должна быть прекращена. Это позволит исключить возникновение изъянов. Бетонирование перекрытий не должно производиться без технологических перерывов. В данном случае необходимо делать рабочие швы. Их устраивают исключительно в тех местах, где есть наименьший изгибающий момент.

Структура монолитной плиты для фундамента

 Простая конструкция плитного фундамента, позволяет без привлечения высококвалифицированных специалистов выполнить монтаж такого основания. Однако,  потребует значительно затратить трудовые силы,  поскольку объем работ внушительный, начиная от копки котлована для заглубления, до вязки арматуры и заливки плиты.

 Классическая конструкция полного  ж/б фундамента выглядит следующим образом :

структура плитного фундамента

Основными элементами является:

Вязанная арматурная сетка. Монтируется от одного до нескольких слоев в одном горизонте, зачастую не менее двух слоев. Для армирования используется материал от 10 до 16 мм, наиболее востребована арматура диаметром 12 мм. Рассчитывается объем и диаметр арматуры исходя из запланированных размеров плиты: толщины и периметра. Армированную сетку можно монтировать самостоятельно, на месте, из закупленных прутов, или приобрести уже готовую, сварную.

армированная сетка фундамента

Бетонная смесь. В состав бетонной смеси входит гравий, песок и пластификаторы, которые придают раствору прочности и вязкости. Цемент следует использовать марки не менее М250. Мраку М300 можно использовать для строительства более высоких зданий, но не более 4-5 этажей, в зависимости от весовой нагрузки. Более прочные марки, например М400, уже применяются для многоэтажной застройки.

  Вся конструкция устраивается на песчано-гравийной подушке, с гидроизоляцией, а при необходимости и утепляется. После набора прочности, торцевые части ж/б фундамента, так же, покрывают специальной мастикой, если на стадии сборки опалубки не использовались гидроизоляционные рулонные материалы. Быстро и эффективней, выполнить устройство монолита с использованием специальной техники и с привлечением физического труда, только для точечных работ. К таким работам относится выравнивание котлована, армирование, утепление и гидроизоляция. Объемные же работы, такие как копка котлована и заливку плиты, рекомендуется выполнять, используя строительную технику. Так, например, если позволяют средства,  заливать плиту целесообразно за один раз, а не мешать раствор в ручную за несколько десятков раз. Таким образом, не создается слоистость в структуре плиты, достигается максимальная цельность.

заливка бетоном армосетки монолитного фундамента

 После выполнения всех работ, плита должна набрать прочность и «высохнуть» в теплое время года и в относительно сухом климате, этот процесс занимает до 1 месяца. Лучше всего, что бы свежий фундамент «перезимовал», отстоявшись до 6 месяцев, тогда он успеет осесть, и проявить все свои недостатки, если таковые будут иметь место.

  Подробнее про особенности ухода за фундаментом в статье: « Уход за фундаментом после заливки и его гидроизоляция»

Выполнение расчетов нагрузочной способности

Все нагрузки, которые действуют на монолитный железобетон во время эксплуатации, делятся на следующие разновидности:

• постоянно действующие усилия. К ним относятся нагрузки, которые создаются весом коробки строения, массой находящихся внутри здания перегородок, а также конструкцией кровли;
• нагрузки переменного характера. Их величина определяется весом инженерных сетей, массой отделочных элементов, мебели. От количества людей внутри строения также зависит величина временных нагрузок.

Нагрузочная способность монолитных плит зависит от толщины железобетонного массива. Для обеспечения требуемого запаса прочности плиты при нагрузке 500 кг на 1 кв. м необходимо выдержать толщину железобетонного массива, равную 0,2 м. Величина нагрузки плиты перекрытия, определяется на основании специальных расчетов

Важно учитывать условия эксплуатации плит, чтобы не допустить их растрескивания

Как и все, что касается строительства, монолитное перекрытие начинается с проекта

На точность прочностных расчетов влияют следующие факторы:

• размер расчетных усилий, действующих на единицу площади перекрытия;
• маркировка используемого бетонного раствора;
• толщина формируемой плиты из армированного бетона;
• длина и ширина конструкции, перекрывающей пространство между этажами.

На основании расчетов определяется размер сечения арматуры, которая демпфирует изгибающие моменты и усилия растяжения. Без специальной инженерной подготовки самостоятельное выполнение расчетов проблематично. Поручите расчетные операции профессиональным строителям или выполните вычисления в онлайн-режиме с помощью специального калькулятора, размещенного на профессиональных сайтах.
