Монтаж кондиционера своими руками: схема и инструкция для самостоятельного проведения монтажа

Вакуумирование системы

Процедура вакуумирования удаляет из системы воздух, частицы пыли и влаги. Для ее выполнения специальный насос подключается к внешнему блоку через манометрический коллектор. Процесс занимает 20-30 минут. После падения стрелки манометра до -1 Бар оборудование выключается. В течение 30 минут ведется наблюдение, если давление не меняется, система герметична и готова к заполнению фреоном.

Вакуумный насос — дорогостоящее оборудование, которое нет смысла приобретать для монтажа одной сплит-системы. Некоторые умельцы заменяют вакуумирование трассы продувкой азотом или фреоном. В этом случае остается влага, провоцирующая скорую поломку компрессора. Чтобы качественно выполнить установку, вакуумный насос берут на прокат.

Сколько мощности требуется от кондиционера

В свете сказанного перед установкой кондиционера попытайтесь оценить потребности выработки холода. Могут помочь программы расчета мощности котла. Результаты можно использовать для расчета обогрева, кондиционирования. Теплопотери идут в направлении понижения температуры через стены. Причем величина пропорциональна именно разнице, сопротивлению строительных конструкций. Порядок действий:

Берем температуру помещения 22 ºС. Максимальный порог, выше которого подниматься избегайте

Установлен СНиП.
Оцениваем максимальную температуру улицы летней порой, если стена выходит на юг, придется померить температуру отвесной наружной поверхности, не воздуха.
Начинаем расчет отопления, разница температур снаружи, изнутри должна быть равна измеренной.
Обратите внимание: калькуляторы предлагают задать четыре стены, обычно наружная одна. Проблема решается просто

Задайте четыре стены, равных квартирной, потом поделите результат на 4. Получится нужная цифра, разумеется, придется учесть окна, имейся таковые.

Температура по калькулятору в помещении должна быть выше. Улица, дом меняются местами.
Запас мощности, если таковой предложит программа, необходимо отбросить.

Обратите внимание, расчет ведется, если потерпели неудачу, выполнив поиск программы расчета кондиционеров. Искомая цифра сразу дается в БТЕ/1000 (градируется в диапазоне 07-20 и выше)

Маркировка содержит нужный параметр, столь интересный покупателям, установщикам. Переведем БТЕ/1000 в кВт. Нужно БТЕ умножить на 0,2931, получится искомая цифра. Расчет котлов отопления идет в кВт. Также упомянем, БТЕ — Британская тепловая единица, по-английски звучит British Thermal Unit.

Теперь читатели знают, «семерка» эквивалентна 2,0 кВт, «девятка» – 2,5 кВт. Подчеркиваем, у цифры связь с энергопотреблением опосредованная. Каждый хороший кондиционер произведет холода больше, нежели потребит электричества сети. Этим основана идея тепловых насосов, впрочем, постоянные читатели портала должны знать, подсказывать авторам. Пояснили порядок ведения расчета. Надеемся, читатели помогут друг другу ссылками онлайн-ресурсов… Посетите раздел, касающийся котлов, обогревателей, приводящий нужные адреса параллельно объяснениям процесса пользования калькуляторами.

Не доводилось видеть программы, учитывающие присутствие людей. Если помещение заполонила группа, на каждого человека добавим 100 Вт мощности кондиционера, сколько будет БТЕ, посчитайте! Для спортзалов цифру повысим до 300 Вт, люди занимаются физическим трудом, значит, кондиционеру придется попотеть больше. 80% затрачиваемой спортсменом энергии составляет образуемое тепло.

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Как спрятать кондиционер в интерьере

Обычно кондиционер устанавливается во время ремонта, поэтому выбирать лучше такой вариант, который беспроигрышно впишется в интерьер. Если сделать это не удалось, можно попробовать:

1. Покрасить кондиционер в цвет стены.
2. Расположить его над входной дверью.
3. Приобрести встроенную сплит-систему, которую можно спрятать в натяжной потолок.
4. Напольный кондиционер можно спрятать в декоративных панелях.
5. Поместить кондиционер в полку или тумбу, в которой будет обеспечена свободная циркуляция воздуха.
6. Можно сделать нишу для блока.

В данном случае каждый решает, какой вариант будет удобнее. В любом случае, сильно загромождать проход к вентилятору не стоит, так как это может привести к перегреву и быстрой поломке.

Спрятать кондиционер можно под потолком

В жаркое время года кондиционер просто необходим

Очень важно правильно его установить, иначе вся система не сможет функционировать и быстро выйдет из строя. Если производить монтаж своими руками, то следует соблюдать все правила, а перед этим изучить инструкцию производителя по установке

Это поможет быстро и без труда сделать всю работу.

Длина трассы

При установке системы можно столкнуться с проблемой длины трассы. Следует максимально точно рассчитать ее длину для дальнейшей максимально эффективной работы кондиционера.

Помните, что после расчета оптимальной длины, следует добавить к ней 50 сантиметров. В этом случае можно не бояться производить монтаж с изгибами, не боясь повредить целостность труб.

При любой (как низкой, так и высокой) длине трассы, следует обязательно монтировать петлю. Она необходима для подавления вибраций.

После расчета длины следует приобрести комплект для подключения кондиционера. Его минимальная длина должна соответствовать примерно 1,5 метрам.

Выбор места установки

Перед проведением установки следует внимательно изучить требования к сплит-системе. Они изложены в инструкции к прибору.

Кондиционер не требует определенного места для установки, однако при его выборе стоит придерживаться следующих критериев:

• Выбирать местоположение внутреннего и наружного блока следует с расчетом минимальной длины трассы. Если она будет составлять менее 6 м, то дополнительная дозаправка фреоном оборудования не потребуется. При небольшой ее длине будет уменьшено образование влаги и конденсата в устройстве.
• При монтаже внутреннего блока следует учитывать расстояние блока от потолка. Оно должно составлять не менее 15 сантиметров. Расстояние до боковой стены должно быть выше 30 сантиметров.
• Воздушные потоки должны циркулировать без препятствий, свободно на расстоянии не менее, чем 1,5 м.
• Наружный блок также требует соблюдения основных правил при монтаже. Рекомендуется устанавливать его либо прямо под окном, либо с правой стороны от него.

Подключение кондиционера своими руками требует соблюдения основных требований к установке и правильному выбору места устройства. Только при соответствии всем этим требованиям можно гарантировать правильную и долговечную работу сплит – системы.

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

• Дешевизна в сочетании с длительным сроком службы.
• Простота конструкции и эксплуатации.
• В этих системах достигается максимально возможный КПД.
• Быстрое охлаждение воздуха.
• Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

• Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
• Высокий уровень шума.
• Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
• В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

• Низкий уровень шума.
• Функция очистки воздуха от бактерий и пыли.
• Наличие функции обогрева в холодное время года.

• Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
• Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

• Стоимость их выше по сравнению с моноблочными моделями.
• Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Установка кондиционера своими руками: секреты профессионалов

Схема установки оконных кондиционеров предусматривает возможность монтажа в зимний период. Вот только придется довольствоваться не слишком комфортными условиями. В магистраль не должна попасть вода или снег. Ставить и закачивать хладагент лучше при плюсовой температуре за окном (при минусовых температурах сальник зачастую выходит из строя, поскольку он резиновый).

При монтаже кондиционера крайне важно соблюдать технику безопасности

Для установки кондиционеров вовсе не обязательно вакуумировать систему. Гайка к медной трубке привинчивается не до конца, затем приоткрывается клапан управления, находящийся у толстой трубки. Под давлением воздух вытеснится фреоном, и необходимо будет быстро затянуть гайку.

Данный способ неправильный, поскольку качество и герметизацию системы проверить невозможно. Установка промышленных кондиционеров по этой технологии не проводится.

Ниже представлена подробная видео инструкция, где продемонстрированы основные этапы монтажа климатических систем своими руками.

Установка кондиционера на высоких этажах

Установка кондиционера на последних этажах дома может производиться на крыше. Расстояние между блоками будет примерно 15-20 метров. Сделать это можно с помощью подъемного крана и раздвижной лестницы.

Если этот вариант не подходит, то монтаж системы можно произвести на балконе или под навесом. В таком случае необходимо учесть следующие моменты:

1. Стены, где устанавливается система, должны быть прочными и выдерживать большой вес.
2. Не следует производить монтаж на газобетонных стенах.
3. Не крепить систему к вентилируемому фасаду, так как это приведет к шуму и вибрации.
4. Все должно быть установлено ровно и без перекосов.
5. Расстояние между внешним блоком и стеной должно быть не менее 10 см.
6. Не следует устанавливать кондиционер на застекленном балконе, так как это ухудшит его работу.
7. Обязательно над внешним блоком установить козырек, который сохранит целостность системы.

Обзор лучших моделей по соотношению цена-качество

Здесь мы представляем Вашему вниманию ТОП-5 относительно недорогих домашних кондиционеров с оптимальным набором функций.

Electrolux EACS-07HG2/N3

Классический настенный кондиционер от фирмы Electrolux в стильном белом корпусе. Сплит-система считается одной из лучших в своем ценовом сегменте. Быстро создает комфортный микроклимат в помещении, осушает и очищает воздух.

Система оснащена одними из самых мощных воздушных фильтров. В этом же кроется и небольшой минус кондиционера – фильтры быстро загрязняются, однако их легко чистить.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 7,83 куб.м./мин
• Потребляемая мощность: 664-685 Вт.

Плюсы

• антикоррозийное покрытие внешнего блока;
• простота в использовании;
• мощное очищение воздуха;
• высокая энергоэффективность.

Минусы

быстро засоряются фильтры.

LG B09TS

Инверторная настенная сплит-система сочетает в себе классическое дизайнерское решение и высокие эксплуатационные характеристики.

Запатентованные технологии бренда позволяют создать мощный поток ионов для очистки воздуха, а дополнительные фильтры задерживают мелкие механические частицы пыли.

Также в кондиционере реализована система самодиагностики через встроенный Wi-Fi модуль.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 729-771 Вт.

Плюсы

• эффективность;
• отсутствие вибрации;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• уникальный дизайн.

Минусы

высокая цена.

Roda RS-A09F/RU-A09F

Компактная настенная сплит-система с хорошим функционалом. Несмотря на свою бюджетность, модель изготавливают по высочайшим стандартам качества с учетом всех современных требований безопасности.

Качественный компрессор обеспечивает быстрое охлаждение помещение и поддержание комфортной температуры. Пользователи отмечают не очень удобное управление за счет двойных назначений клавиш.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 825 Вт.

Плюсы

• антиплесневое покрытие испарителей;
• невысокая цена;
• низкое потребление энергии;
• небольшие габариты.

Минусы

• шумный внутренний блок;
• неудобное управление;
• на корпус липнет пыль.

Electrolux EACS/I-09HM/N3_15Y

Инверторная настенная сплит система, подходящая для небольших помещений благодаря своим небольшим габаритам.

Мощности кондиционера хватает на поддержание комфортной температуры в помещении до 25 кв.м. Оптимально подходит для небольших квартир и студий, компактных офисов.

Имеется два фильтра в комплекте – антиаллергенный и бактерицидный.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 775-777 Вт.

Плюсы

• бесшумная работа;
• компактность;
• управление с пульта;
• многофункциональность.

Минусы

несколько завышена стоимость из-за дополнительных функций.

Electrolux EACS-09HG2/N3

Модель 2018 года остается популярной на рынке за счет оригинального дизайна и функциональности.

Многоступенчатая очистка воздуха обеспечивается генератором холодной плазмы, который разлагает неприятные запахи и аэрозоли, а также убивает патогенную микрофлору воздуха.

Управление интуитивное и понятное, во время работы система отличается низким уровнем шума и отсутствием вибраций.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8,83 куб.м./мин
• Потребляемая мощность: 733-824 Вт.

Плюсы

• высокая энергоэффективность;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• функциональность.

Минусы

в комплекте нет вилки.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

1. Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
2. Правильный монтаж.
3. Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

1. Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
2. Испаритель не должен быть заслонен шторами, мебелью и др.
3. Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
4. Нельзя устанавливать систему над батареями.
5. Обеспечить свободный доступ.
6. Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Из чего состоит сплит-система

Сплит-система состоит из двух блоков — внутреннего, который располагается в помещении, и внешнего, уличного. Во внешнем блоке находятся:

• вентилятор для обеспечения циркуляции воздуха через воздушный теплообменник;
• конденсатор, где охлаждается и конденсируется фреон;
• компрессор для сжатия фреона и нагнетания его в холодильный контур;
• блок автоматики.

Во внутреннем блоке сплит-системы находятся:

• система фильтров грубой и тонкой очистки;
• вентилятор для обеспечения циркуляции охлажденного воздуха в помещении;
• воздушный теплообменник для охлаждения воздуха;
• жалюзи для регулировки направления воздушного потока.

Где лучше располагать внутренний блок

Внутренний блок следует размещать в помещении таким образом, чтобы струя воздуха не была направлена непосредственно на людей. В противном случае использование кондиционера во время жары провоцирует простудные заболевания.

Установка внутреннего и внешнего блоков и прокладка трассы

Трассой называются фреоновые и электрические коммуникации, которые прокладываются между блоками. Фреон подается по медным трубам, покрытым теплоизоляцией, которые подключаются к блокам при помощи штуцерных конических соединений. Подсоединение возможно осуществить только силами квалифицированных специалистов и с применением специализированного инструмента.

Если установка сплит-системы проводится на этапе ремонта в помещении, коммуникации прокладывают в стенах, которые специально для этого штробируют

Важно при этом не замуровать в стену какие-либо стыки трубок и проводов, к ним должен быть обеспечен доступ. Если в помещении уже был сделан ремонт, коммуникации прокладываются в коробе поверх стены

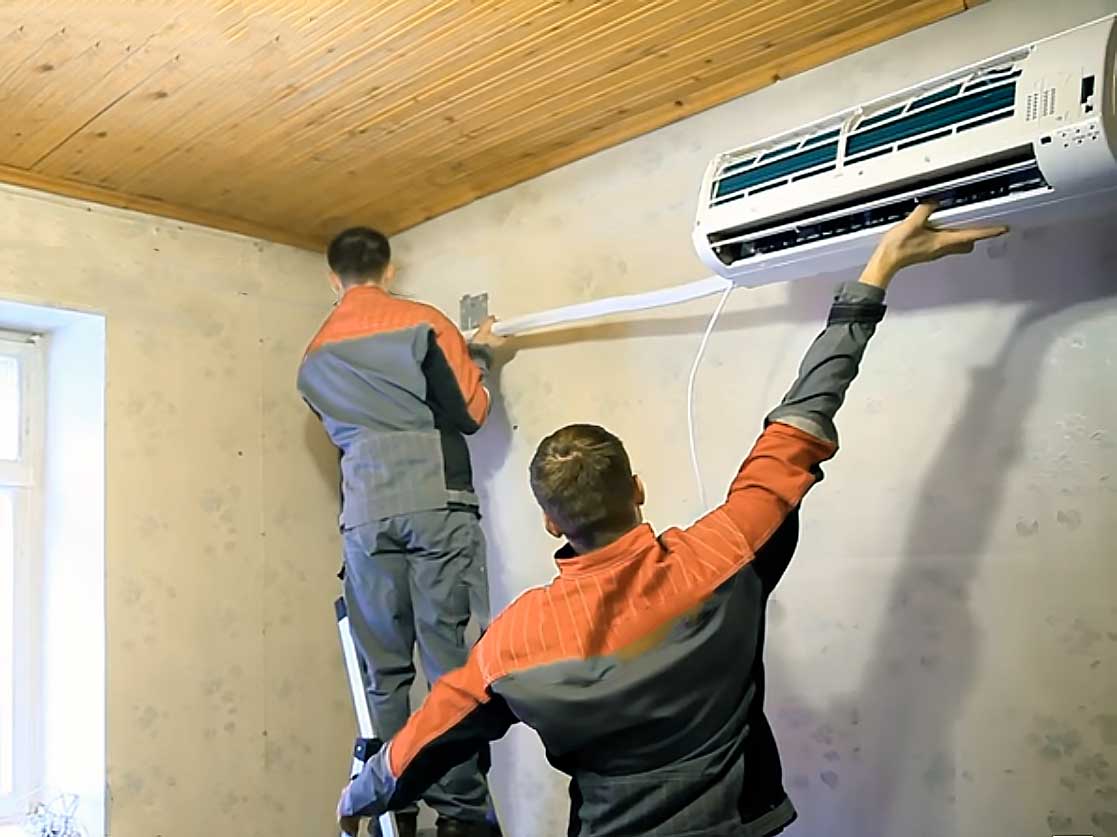

Установка внутреннего блока

Внутренний блок размещают в помещении таким образом, чтобы охлажденная воздушная струя не встречала на своем пути никаких препятствий. Циркуляция воздуха в помещении должна быть свободной.

Установка внешнего блока

Внешний блок устанавливается таким образом, чтобы исключить его повреждение падающими сосульками, заливанием дождем или заваливанием снегом. Возможна установка внешнего блока на незастекленном балконе. Место установки внешнего блока должно обеспечивать удобство осмотра и проведения техобслуживания.

Где установить кондиционер, решить довольно просто. Как установить — более сложный вопрос, даже если у вас есть схема установки кондиционера. Установка кондиционера своими руками невозможна принципиально, а профессиональная установка обойдется в сумму от $170 до $250. Иногда встречаются предложения по установке сплит-систем и за $100. Однако, это крайне сомнительная экономия, которая может привести к выходу кондиционера из строя — об этом говорит статистика. До 80% поломок кондиционеров в Москве и Санкт-Петербурге происходит из-за того, что не соблюдаются правила установки кондиционера.

Кстати!

Распространено мнение, что лучше всего монтировать сплит-систему с привлечением промышленных альпинистов. Этот подход может сослужить вам плохую службу, поскольку привлекать альпинистов тогда придется и далее — для любого ремонта и обслуживания. Если возможно осуществить монтаж внешнего блока через окно или с привлечением автовышки, выбирайте именно эти варианты.

Знать основные принципы установки кондиционера полезно, чтобы понимать, что именно делают монтажники, и правильно сформулировать вопросы к ним. Самостоятельный монтаж климатического оборудования чреват ошибками, которые обойдутся дороже, чем профессиональные работы.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Как подключить кондиционер к электросети

На завершающей стадии установки производится подключение медных труб и дренажа кондиционера к электросети по схеме. С последним дела обстоят намного проще, в нижней части внутреннего блока есть вывод, именно туда и вставляется дренаж.

После этого необходимо подключить медные трубы. Начинать работу нужно с внутреннего блока. На его боковой стене имеется два порта, один со штуцерами большого, а другой – маленького размера. Начинать можно с любого.

Весь процесс работы состоит в следующем:

С мест подключения медных труб нужно снять гайки.
Затем снимаются заглушки и проверяется ровность краев.
На трубы надеваются накидные гайки

Важно не перепутать направление резьбы.
Развальцовываются края труб и зажимаются в держателе.
Устанавливается вальцовщик и закручивается винт.
Заканчивать вальцевание следует после того, как цилиндр перестанет опускаться.

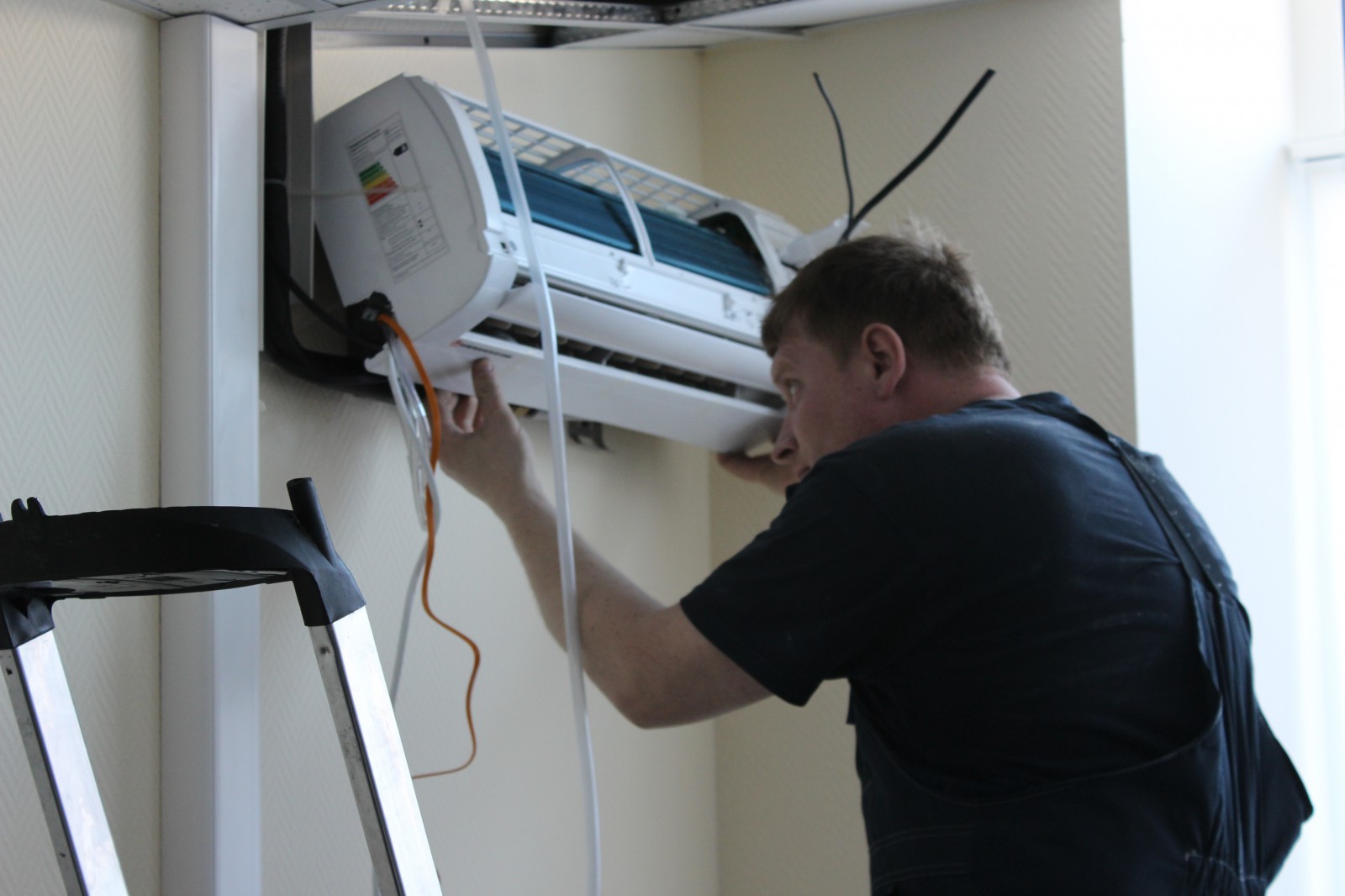

Развальцованный край проводится к выходу внутреннего блока и, с помощью накидной гайки, соединяется.
Таким же образом подключается и внешний блок.. Подключение кондиционера к электросети своими руками

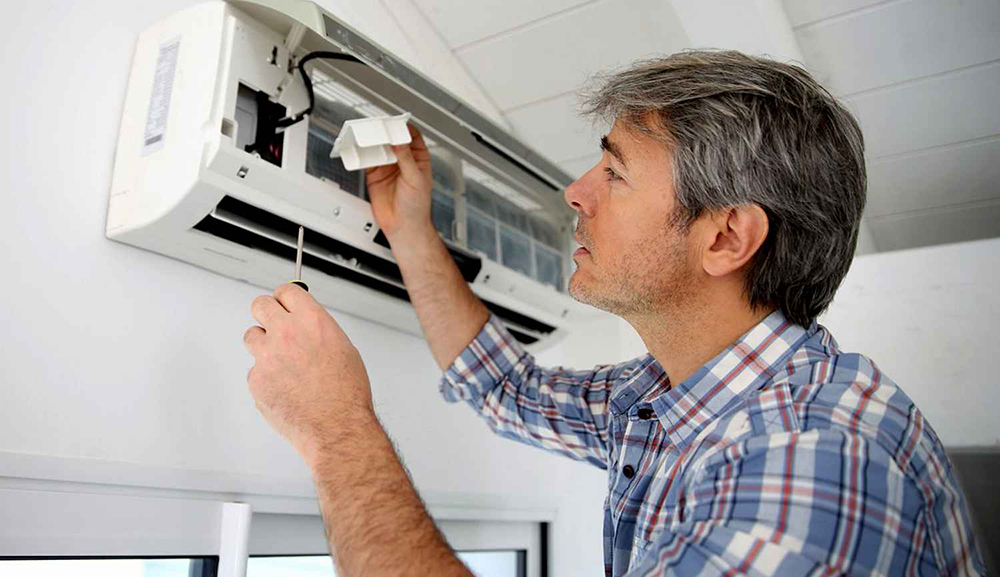

Подключение кондиционера к электросети своими руками

Электросхема подключения кондиционера дома может быть только однофазной. Сделать это можно через розетку или с помощью провода, проведенного к электрощиту.

С помощью розетки

Для начала следует проложить кабель от испарителя к наружному модулю. Для этого:

• Прокладывается провод для соединения блоков.
• Проводится линия к электрощитку. Сюда входит кабель и автомат для защиты от перегруза.
• Если устройства имеют среднюю мощность, значит, их можно подключить без такой линии. Делается это напрямую в розетку.

Как подобрать розетку

Она должна соответствовать следующим требованиям:

• Иметь надежное заземление.
• Соответствовать параметрам производителя кондиционера.
• Все провода должны быть медные.
• Розетка должна подключаться к щитку через автомат защиты.

Розетка для системы кондиционера

С помощью отдельного кабеля

Этот способ считается самым надежным и безопасным, особенно, если установить устройство защиты отключения, которое защитит систему от перепадов напряжения.

Требования для такого подключения:

1. Обязательное наличие устройства или автомата защиты отключения.
2. Все комплектующие должны быть медными.
3. Диаметр проводов должен соответствовать размеру, установленному производителем.
4. Для всей линии должно быть создано отдельное заземление.

Затем прокладываются все кабеля, и проверяется работа всех составляющих системы.

Пару слов о проводах

Мы рекомендуем выбирать многожильные провода из меди. Если кондиционер маломощный, будет достаточно и 1.5 мм2. Для аппаратов мощностью до 5 кВт лучше выбрать кабель сечением 2.5 мм2. Более мощные аппараты обычно подключаются проводами с сечением 4 мм2.

Чаще всего опытные мастера используют негорючий кабель типа ВВГ НГ в обычной полимерной изоляции. Он стоит недорого, при этом отличается высокой надежностью и способен исправно работать до 20-30 лет

Это отличный вариант, если важно оптимальное сочетание цены и качества

Для укладывания в штробу можно использовать плоский тип кабеля, но зачастую в этом нет необходимости. Особенно, если провод укладывается в штробу и будет скрыт под слоем штукатурки. Но, в любом, случае мы рекомендуем приобрести именно негорючий кабель с маркировкой НГ.

Проведение трассы

Далее установка кондиционера своими руками переходит на этап проведения трассы. Подсчитайте длину трассы, взяв ее с запасом сантиметров на 30-50. Подсоедините электропровод к внутреннему блоку, закрепите шланг для дренажа, подготовьте трубки для фреона.

Медные трубки необходимо обрезать и развальцевать

Важно, чтобы металлическая стружка не попала внутрь трубки. Развальцованный торец внутри должен быть гладким, без царапин

Поскольку медь является мягким металлом, ее можно помять при затягивании гаек. Будьте осторожны и не допустите этого. Трубки должны быть по отдельности хорошо теплоизолированные.

Установите внутренний блок и проведите через отверстие в стене провод и трубки наружу. Медные трубки для фреона обязательно надо закрыть скотчем, чтобы в них не попала грязь. После этого соедините их с внутренним блоком.

После этой процедуры внутренний блок надо закрепить окончательно, навесить на кронштейны внешний блок и соединить все коммуникации.

Необходимо также провести процедуру удаления воздуха и влаги из внутреннего блока и трубопровода. Желательно, чтобы эту процедуру делал специалист, потому что может вытечь фреон. А если это произойдет, то ваш кондиционер не будет работать. К тому же при длине трасы более 3 м для этой процедуры требуется вакуумный насос.

Теперь вы в общих чертах знаете, как правильно установить кондиционер. Осталось только соединить вместе провода, шланг и трубопроводы, замотать их армирующей лентой, и заизолировать соединения. Закрепите всю систему коммуникаций хомутами, заделайте отверстие, убедитесь в герметичности стены. Самым последним этапом будет уборка помещения и запуск кондиционера.

Работа по установке кондиционера очень трудоемкая. Для ее полного выполнения понадобится два человека. Приступайте к ней только в том случае, если уверены, что сможете разобраться во всех проводах и пройти все этапы. В крайнем случае, пригласите человека с опытом, чтобы он вам подсказывал и помогал с установкой.

[iframe style=»display: block; margin: 20px auto; border: none;» src=»https://www.youtube.com/embed/TUFPnHXONkQ» width=»425″ height=»350″]
