Устройство наружных сетей канализации

Проектирование

Монтаж наружных сетей водопровода и канализации основан на правилах, изложенных в СНиП 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации». При проектировании магистралей берутся требования и нормы, изложенные в этом документе.

Устройство траншей, разработка грунта и его выемка, обратная засыпка по окончании монтажных работ с трубопроводами ведутся в соответствии со СНиП 3.02.01–1987. Требования по последовательности приёмки в эксплуатацию готовых магистралей изложены в СНиП 3.01.04–1987.

Проект должен учитывать:

• местные геологические и климатические условия;
• протяжённость магистралей;
• уровень потребления чистой и технической воды, объём бытовых и промышленных стоков;
• требования к монтажу коллекторов.

В процессе расчётов выбирается подходящий размер и материал для напорных и сливных самотечных магистралей. Учитывается укладка греющего кабеля внутри канализационной трубы.

Холодное водоснабжение:

Для обеспечения универсальной спортивной площадки холодным водоснабжением (система В1) служит кольцевая внутриквартальная сеть хозяйственно-питьевого водопровода ∅315мм на территории ОЭЗ ТВТ. Гарантированный напор составляет 18,0м.

В здании предусмотрены ввод водопровода системы В1 (для хоз-бытовых нужд) и ввод водопровода системы В2 (для поливочных нужд) из полиэтиленовых труб ПЭ100 SDR17,0 ∅63х3,8 и ∅32х2 соответственно по ГОСТ 18599-2001. Установка водосчётчиков предусмотрена за пределами здания в точках врезки в камерах ВК-1.

На водопроводной сети В2 предусматривается установка поливочного крана для наружного полива территории. Кран размещается внутри здания. Для вывода поливочного шланга наружу в стене здания предусмотрено закрывающееся отверстие.

Какие трубы можно использовать

Материал и профиль подбирается в соответствии с существующим проектом сточной системы.

Чугунная продукция не теряет актуальность благодаря низкой цене и прочности.

Они устойчивы к нагрузкам и перепадам температур, однако подвержены коррозии. Современные технологии создают антикоррозийные покрытия, позволяющие увеличить срок эксплуатации изделия. Трубы из чугуна обладают большим весом, поэтому бестраншейная прокладка системы канализации потребует специальной техники и вспомогательного персонала для создания инженерной конструкции. При выполнении наружной канализации чугунные изделия необходимо обеспечить теплоизоляцией.

В последние десятилетия появилась сантехническая продукция из ПВП и ПВХ, которые не уступают по своим свойствам металлическим. Они намного легче, поэтому монтаж с такими изделиями производить проще. При установке внутренней системы в ванной или санузле лучше использовать трубы из поливинилхлорида. Полиэтиленовые и полипропиленовые трубы больше подходят для наружной системы. Преимущество пластиковых в том, что они практически не накапливают отложений.

Пластиковые канализационные системы разного диаметра

Асбестовые трубы устойчивы к агрессивной среде. В водной среде асбест с течением времени становится только крепче. Кроме того, под воздействием потока воды на внутренней поверхности труб не происходит зарастания. Монтаж системы из асбеста не представляет большого труда, однако она чувствительна к механическому воздействию. Нужно быть осторожными при их транспортировке и установке. Необходимо обеспечить защиту для предотвращения проседания грунта и переломов. Асбестовые изделия не рекомендуется использовать в песчаной почве, так как они обладают низким сопротивлением к песку.

Наружная канализация

Строительство наружных систем водоснабжения и канализации с подключением к централизованной сети влечет за собой много бумажной волокиты. Зато потом нужно просто платить по счетам и не думать об обслуживании наружных коммуникаций. Но многие домовладельцы даже при наличии центрального коллектора предпочитают строить локальные очистные сооружения.

Подключение к централизованным сетям

Чтобы врезаться в существующую сеть, нужно собрать целый пакет документов:

• Обратиться в водоканал с документами на дом и земельный участок для разработки технических условий;
• Заказать схему возможного подключения в геодезической компании;
• Согласовать схему и техусловия с архитекторами, а также со всеми службами, через сети и объекты которых будет пролегать ваш трубопровод;
• В ряде случаев может потребоваться и разрешение от соседей.

А после врезки необходимо заключить договор на водоотведение с водоканалом или другой обслуживающей организацией.

Работы по подключению включают в себя:

• Рытье траншеи до места врезки;
• Устройство на своем участке ревизионного колодца для обслуживания сточного трубопровода;

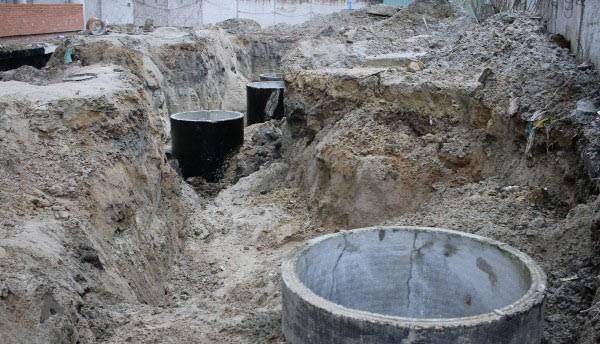

Ревизионный колодец

Укладку и сборку труб с соблюдением уклона в сторону центрального коллектора;

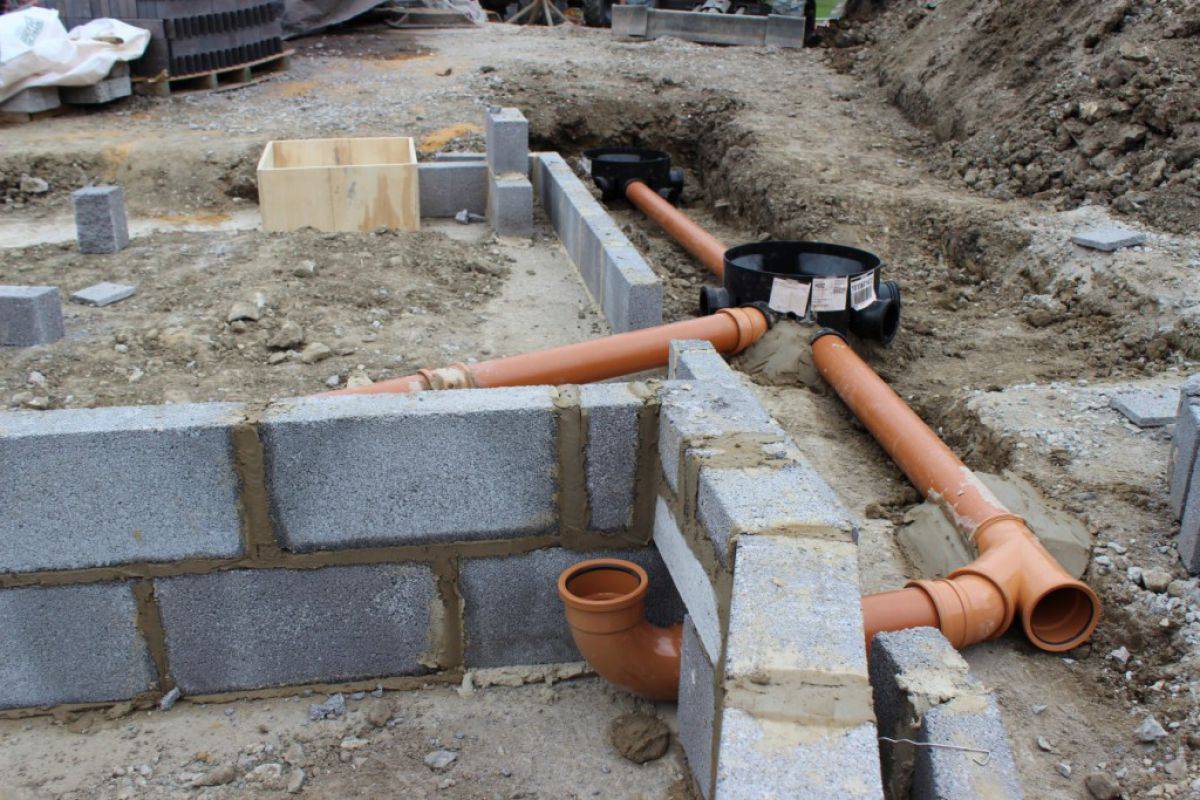

Собранный трубопровод в траншее

Собственно врезку.

Врезка в основную трубу

Устройство локальной канализации

Автономная система канализации отличается от централизованной тем, что вам самим придется озаботиться очисткой стоков. Локальные очистные сооружения бывают разных видов – накопители, септики, станции глубокой очистки.

При выборе нужно учесть:

• Особенности грунта на участке, их водопроницаемость;
• Уровень залегания грунтовых вод;
• Рельеф;
• Наличие вблизи источников водозабора;
• Объем стоков.

В зависимости от наличия и сочетания разных факторов, возможны следующие варианты сбора и очистки стоков:

Фильтрационный колодец

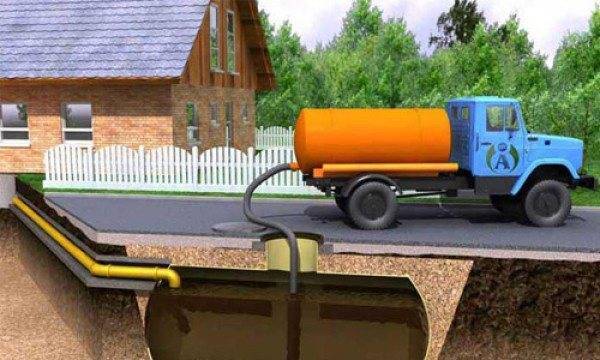

Накопитель – герметичная емкость

Накопитель + фильтрационный колодец

Септик с отводом очищенной воды на поля фильтрации

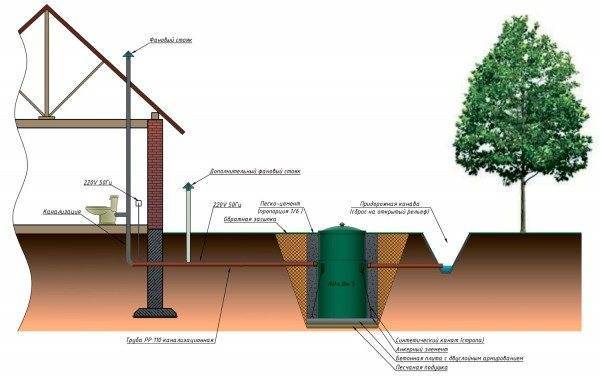

Септик с отводом очищенной воды в открытый рельеф

Схема централизованного водоотведения

Сети локальной канализации мало отличаются от тех, что устраиваются при подключении к центральному коллектору.

При их монтаже следует соблюдать следующие правила:

• Глубина залегания труб может быть любой, так как им не страшно промерзание из-за движения стоков самотеком. Главное – соблюдать равномерный уклон в сторону очистного сооружения. Достаточно 1-3 см понижения на каждый метр трубы.
• Если трубопровод имеет резкие повороты, в таких местах следует установить промежуточные поворотные колодцы.

Фото поворотного колодца

Если на участке сложный рельеф, имеет смысл установить перепадные колодцы.

Схема перепадного колодца

Начинают укладку с самой нижней трубы, входящей в септик. Затем к ней подсоединяют остальные, постоянно контролируя уклон и исправляя его подсыпкой песка под трубы.

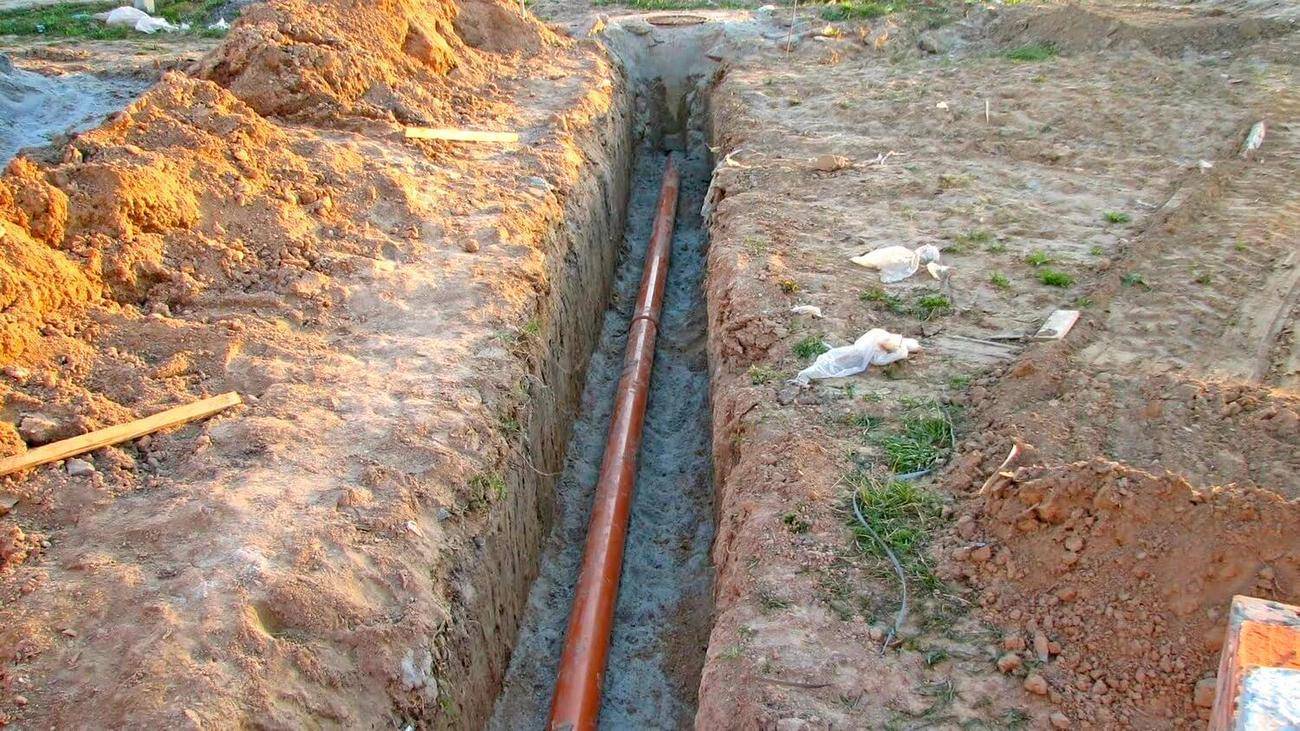

Монтаж трубопровода

Засыпают траншеи после гидравлических испытаний на предмет герметичности стыков и надежности соединений.

Кроме бытовой, на участке загородного дома можно устроить и ливневую канализацию. Стоки из неё нежелательно направлять в очистное сооружение, лучше сбрасывать их в грунт или придорожные канавы, природные низины. Или собирать в поливочные колодцы и использовать дождевую воду для хозяйственных нужд – полива, мойки автомобилей, фасадов зданий, дорожек.

Схема устройства ливневой канализации

В систему входят следующие сооружения:

• Дождеприемники для воды, стекающей с крыш по желобам;
• Система труб, соединяющих дождеприемники и отводящих стоки в колодец;
• Колодцы для прочистки ливневок;
• Труба для отведения воды из колодцев в поливочные емкости или овраги.

Классификация канализационных трубопроводов

Инженерные сети водоотведения делятся по назначению и способу отведения стоков.

Трубопроводы выполняют разные задачи, по ним текут стоки, собираемые из различных источников. В строительстве сетей водоотведения используют разные типы труб различных диаметров. По назначению канализационные трубопроводы делят:

• производственные;
• хозяйственно-бытовые №1;
• ливневые №2(для талых и дождевых вод).

Типы наружных сетей

Для индивидуального строительства актуальна хозяйственно-бытовые и ливневые коммуникации, их чаще всего устраивают владельцы на своих участках. После, подсоединяется к городским коллекторам, которые находятся в ведении коммунальных служб.

Разделяют два вида отвода стоков:

• самоточный;
• принудительный (с использованием насосов).

Самоточный слив осуществляется только за счет уклона трубопровода, тогда как для принудительной канализации используются насосы. Второй вариант оправдан, когда сток вод в септик затруднен, например, когда дом расположен слишком далеко от отстойника. В таком случае обустраивается сборный колодец, в который помещается насос. Такая мера позволяет не допустить застаивание вод в коммуникациях, что приводит к заиливанию, появлению неприятного запаха и заторов.

Для осуществления надежности инженерных сетей предлагается несколько способов:

• дублирование трубопроводов, чтобы была возможность переключиться на дополнительные трубы;
• закладывание диаметра канализации с запасом;
• современная система электроснабжения, запасной источник питания.

Особенности монтажа автономной наружной канализации

Очевидно, что автономная канализация сложнее в устройстве и требует соблюдения специфических требований в силу наличия в конструкции дополнительных элементов.

Первое, что следует сделать, это провести разметку местности в соответствии с вышеописанной технологией, но дополнительно отметить точные места установки септика и фильтрующего колодца с дренажной системой, либо сливной ямы. Важным правилом, без соблюдения которого автономная наружняя канализация едва ли сможет должным образом функционировать, будет направление монтажа – в отличие от централизованной канализации, линию ведут не от дома, а к дому.

Рассмотрение технологии монтажа наружной канализации автономного типа начнем со сливных ям, как с более простого, хоть и морально устаревшего способа сброса отходов. В соответствии с размеченным периметром ямы проводят земельные работы, представляющие собой крайне трудоемкий процесс. Упростить его может использование спецтехники

При рытье ямы вручную важно постоянно контролировать уровнем форму ее стен – она должна быть строго вертикальной, без «заваливания» наружу. После завершения земельных работ дно и стены ямы выкладывают кирпичом, оставляя дренажные отверстия и окно для входа канализационной трубы

Затем роют траншеи и укладывают трубы по описанной выше методике за исключением одного нюанса – закладка труб автономных систем может проводится значительно выше, даже в промерзающем слое почвы, так как стоки движутся по системе периодически, а не постоянно, и характеризуются относительно высокой температурой.

В заключение хочется напомнить, что использование сливных ям не только создает массу неудобств, но и может быть противозаконным, если будет установлено, что сбросы представляют опасность для грунтовых вод. Куда более безопасным и перспективным способом монтажа наружной канализации является ее оснащение специальным устройством – септиком. Рассмотрим технологию организации подобной системы.

Сперва проводятся земельные работы в местах установки септика и обустройства колодца, а также роются две траншеи. Первая, относительно неглубокая, соединяет дом и яму септика, вторая, большей глубины – яму и колодец.

На следующем этапе проводится утепление дна ямы, например, пеноплексом. Это необходимо для предотвращения промерзания застоявшейся в устройстве жидкости, а также для нормального течения процессов жизнедеятельности бактерий, которые являются необходимым условием безопасного разложения отходов. После утепления ямы и проведения всех сопутствующих работ проводят собственно монтаж септика. При этом удобнее всего будет воспользоваться услугами автомобиля-манипулятора. Горловина септика должна находиться на уровне грунта.

Приступают к возведению колодца. Тут допустимы два метода – выкладывание стен кирпичом или установка бетонных колец. Второй проще, но требует задействования спецтехники, а также предварительного долбления в кольцах отверстий для расположения элементов дренажной системы. Кирпичная кладка позволяет предусмотреть эти отверстия в процессе сооружения стен.

Когда строительство колодца завершается, приступают к монтажу дренажных труб, магистрали которых удобнее предусмотреть еще на этапе выполнения земельных работ.

Дренажные трубы обеспечивают распределение очищенной воды в грунте и могут располагаться линейно в горизонтальной плоскости, либо расходиться в разных направлениях – упорядоченно или хаотично. Стоит заметить, что в последнее время все большее распространение получают готовые пластиковые дренажные колодцы промышленного изготовления.

Следующий этап – укладка основных труб. Тут нет ничего нового – утрамбованная подушка из песка, монтаж с выполнением резки и соединений, и на каждом этапе – контроль соответствия фактического уклона нормативному.

Так, место входа основной трубы в септик нужно сделать подвижным, чтобы предотвратить разрушение трубы при почти неизбежном со временем проседании септика, но при этом обеспечить его герметичность. Все технологические отверстия следует покрыть слоем монтажной пены или другого подобного вещества.

Далее проводится комплексный контроль герметичности при максимально возможной интенсивности потока, устраняются выявленные неисправности, траншеи засыпаются по методике песок-земля, верхний профиль разравнивается.

Проводится досыпка земли в яму септика до его максимального уплотнения. Теперь монтаж системы можно считать завершенным. Осталось своевременно и качественно проводить техническое обслуживание элементов, и в первую очередь – откачку содержимого септика.

Строительные нормы и правила укладки труб

Основные правила устройства, прокладки наружных сетей канализации изложены в СНиП 3.05.01-85 и СП 42.13330. Согласно их требованиям:

1. Расстояние по горизонтали от подземных сетей напорной канализации до фундамента дома должно быть не менее 5 м, самотечной — 3 м.
2. Расстояние от бытовой канализации до водопровода из пластмассовых труб должно составлять не менее 1,5 м.
3. Канализационные трубы при прокладке в земле от точки слива к септику должны иметь определенный уклон.
4. Для компенсации давления в системе канализации должна быть предусмотрена вентиляция.
5. В канализационной системе не должно быть резких поворотов и перепадов уровней. Если же поворот неизбежен, то на месте углового соединения в земле монтируется ревизионный колодец.

Диаметр внешнего трубопровода

Диапазон диаметра трубных изделий для наружной канализации составляет 110 – 600 м

Для того чтобы правильно выбрать диаметр канализационной трубы, необходимо принять во внимание количество сантехнических приборов в сооружении и объем выводимых стоков

Наиболее распространенный размер наружного трубопровода – 110 м. При этом длина изделия может быть разной: 110х500, 110х1000, 110х2000 и т.д.

Диаметра 110 мм, как правило, достаточно для частного дома. Однако если речь идет о многоквартирном доме, пансионате или базе отдыха, следует отдавать предпочтение размеру 160 мм.

Маркировка на полимерных изделиях указывает на их наружный диаметр. К примеру, труба DN 110 имеет наружный диаметр 110 м, а внутренний около 100 мм.

Соединение трубных изделий диаметром 110 м может осуществляться как раструбным методом, так и методом пайки. Раструбная технология в разы упрощает монтаж системы своими руками, однако в этом случае потребуются специальные фитинги.

Наружный тип канализации.

При помощи наружного метода прокладывают разные виды канализационных систем:

1.Конструкция в виде трассировки предполагает монтаж сетей от начала стоков до места их сбора в резервуар. Метод применяют для частных и многоквартирных домов, если соблюдать строительные требования. Трубы укладывают только вертикально.

Важно! От стены дома снаружи до труб канализации в данном случае должно быть свыше трех метров. Трассировку применяют, если можно подключиться к главной канализационной системе

2.Канализация уличного типа представляет сложную систему трубопроводов с колодцами. Данный тип коммуникации прокладывают на каждой улице города, по ней стоки со всех домов попадают в главный трубопровод канализации и направляются на очистку.

3.Коллекторы нужны для сбора стоков, перенаправления их. Нечистоты можно перенаправлять к следующему коллекторному устройству, которое располагается вблизи сборного бассейна, либо на его участке. Коллекторы работают самотечным методом либо под давлением, транспортируя жидкость.

4.Очистные конструкции представляют собой крайний пункт для передвижения стоков, здесь нечистоты собираются для очистки. После очистных мероприятий воды перетекают в водоемы для дальнейшего применения.

Важно! Загородные дома, не имеющие единой канализационной сети, оборудуются системой очистки автономного типа. Канализационные трубы могут укладываться по-разному, на это влияют такие факторы, как:

Канализационные трубы могут укладываться по-разному, на это влияют такие факторы, как:

1.повороты.

2.изгибы.

3.высота протекания подземных вод.

Все трубопроводы прокладывают под определенным углом, который определяется сечением трубы. Иногда система требует установки насоса либо технического колодца.

Виды, специфика

            Различают
несколько видов наружных частей системы. Они объединяются в группы по
определенным признакам. По принципу перемещения стоков внешняя канализация делится на 2 категории:

• самотечная. Создана таким образом, что все элементы расположены под уклоном. Стоки движутся под действием силы тяжести. Угол наклона труб жестко ограничен и для каждого диаметра представляет собственную величину;
• напорная (или принудительная). Это системы, расположенные в участках со сложным рельефом, низинах, на склонах и т.п. Для подачи стоков используются специальные насосы.

Обычно предпочитают строить
первый вид систем, так как они проще и дешевле. По способу утилизации отходов:

• общественная. Жидкость из дома поступает в магистральные линии, откуда передается на городские очистные сооружения;
• автономная. Это сравнительно небольшие системы, обслуживающие один дом. Они самостоятельно утилизируют стоки, или, как минимум, аккумулируют их в крупном резервуаре до момента откачки.

Строительство канализации того или иного типа
требует знаний и соблюдения нормативов и требований. Поскольку проникновение
стоков в грунт чревато многими проблемами, все расстояния от элементов системы
до зданий и сооружений заранее
определены и жестко контролируются. Монтаж внешней канализации производится на основе плана, который
составляется с учетом норм СНиП и СаНПиН. Независимо от того, производится
врезка в общественную сеть,
или строится автономный комплекс, выполнение действующих правил обязательно.

Как подобрать диаметр труб

Диаметр внешней трубы, передающей стоки в городскую систему должен быть больше размера выходной трубы внутри сооружения. Диаметр труб используемых при устройстве внешней канализации должен ориентироваться на пропускную способность системы, обеспечивать возможность колебания количества выводимого материала:

Наиболее используемым размером для изделий из ПВХ является 110-160мм при толщине стенки 3,2мм.

Гофрированные канализационные трубы устанавливаются на глубине до 15м, исходя из этого, используемый диаметр выбирается в зависимости от глубины и может колебаться в диапазоне 250-850мм.

Выбор материала и диаметра изделий должен учитывать место подключения во внешнюю систему, наличие давления в системе, особенности температурных условий эксплуатации. Так, для транспортировки канализационных стоков по трубе ПВХ безнапорного типа используемый диаметр трубы колеблется в диапазоне 50-500мм.

Керамические трубы изготавливают в диапазоне размеров 100-600мм с раструбом и толщиной стенки 20-40мм.

Условием выбора диаметра трубы является пропускная способность системы, предусматривающая запас производительности для нормальной работы на ограниченном промежутке перегрузки. Исходя из полученных значений по номинальным значениям, определившись с материалом для устройства коммуникаций, по таблицам выбирают подходящее значение диаметра трубопровода.

Устройство обратного клапана

Обратный клапан – это специальное устройство, что пропускает поток жидкости только в заданном направлении и не допускает его обратного движения. Обратный клапан незаменим в частном доме, где в период дождей может повыситься уровень жидкости в септике, вследствие чего жидкость начнет движение в обратном направлении – в сторону дома. И только установленный обратный клапан не позволяет лишней жидкости затопить подвал здания.

Обратный клапан

Обратный клапан устанавливается на участке трубопровода между зданием и септиком. Необходимо обязательно предусматривать смотровой колодец для контроля и управления за работой обратного клапана.

Обратный клапан Capricorn отличается высоким качеством, надежностью, антикоррозионными свойствами, небольшим весом, устойчивостью к воздействию агрессивных химических веществ, его можно легко установить своими руками.

Обратный клапан Capricorn оборудован специальной защитной крышкой, с помощью которой производится ревизия работы устройства. Продуманная до мелочей конструкция защищает от накопления твердых примесей во внутренних элементах устройства.

Бытовая канализация:

Внутренняя система канализации здания имеет один выпуск ∅150мм в смотровой колодец КК-1 наружной канализационной сети.

В местах пересечения канализационных стояков с плитой перекрытия заложить противопожарные муфты ∅110/60  и ∅50/60  ПМ-Огракс и заделать в маты URSA М-25 толщиной 40мм на всю высоту перекрытия.

Канализационные стояки прокладываются открыто в помещениях санузлов. Для обслуживания внутренних сетей канализации предусматриваются прочистки (в полу – прочистки в лючках), на стояках – ревизии.

Вентиляция канализационных сетей производится через вытяжные стояки, выведенные выше кровли на 0,5м.

Стояки канализации, проходящие по чердаку запроектированы в тепловой изоляции из матов из стеклянного штапельного волокна URSA М-25 по ТУ 5763-001-71451657-2004 толщиной 40 мм с покрывным слоем из фольги алюминиевой по ТУ 36-1177-77.

Сети канализации, проходящие под полом первого этажа, и вытяжные стояки в пределах чердака запроектированы из чугунных канализационных труб по ГОСТ 6942-98; отводные трубопроводы от санприборов и  стояки – из труб полипропиленовых по ТУ 4926-010-42943419-97. Выпуск канализации запроектирован из труб чугунных канализационных ∅150 по ГОСТ 6942- 98 на естественном основании.

Для ликвидации засоров на горизонтальных участках сети установлены прочистки: в начале участков, при угле поворота более 30 градусов, на прямых участках через 8 – 10 м в зависимости от диаметра 50 – 100 мм. Отверстия прочисток закрыты заглушками (пробками). Опуски крепят к стенам хомутами, под раструб. К полипропиленовым трубопроводам санитарные приборы присоединены с помощью резиновых манжет, колец.

Поделиться

4
Помощь сайтуКарта сбербанка 4817760233176274Яндекс деньги 410011101320764 Спасибо за помощь!

Что это такое

Движение сточных вод может осуществляться двумя способами – самотеком и с помощью специального насосного оборудования. В подавляющем большинстве случаев при прокладке внутренней канализационной магистрали в доме используется первый способ.

Учитывается необходимый уклон трубы, ее диаметр и порядок подключения сантехнических приборов. Если точка водосбора расположена ниже соединения со стояком, рекомендуется установить мини-насосную станцию для перекачки стоков в стояк.

Система внутренней канализации организована таким образом, что сточные воды из санитарных узлов стекают к выходному патрубку. Он расположен в самой низкой точке системы, обычно в подвале дома.

Рис. Отвод сточных вод за пределы здания к очистным сооружениям

Затем необходимо организовать их вывод за пределы здания к очистным сооружениям или пункту сбора. Если очистное сооружение расположено ниже выходного патрубка, отходы поступают в зону очистки самотеком. Однако иногда организовать такую схему на практике невозможно:

Точка выхода стоков из дома расположена ниже септика или точки подключения к центральной канализационной системе. Это обусловлено различиями в рельефе местности.

Состав грунта не позволяет выкопать траншею и проложить внешнюю трубу с требуемым уклоном. Эта проблема касается твердых пород или очень рыхлой, сыпучей почвы.

Длина внешней трубы достаточно большая, поэтому наклон трубы для организации самотечного потока приводит к опусканию траншеи в землю.

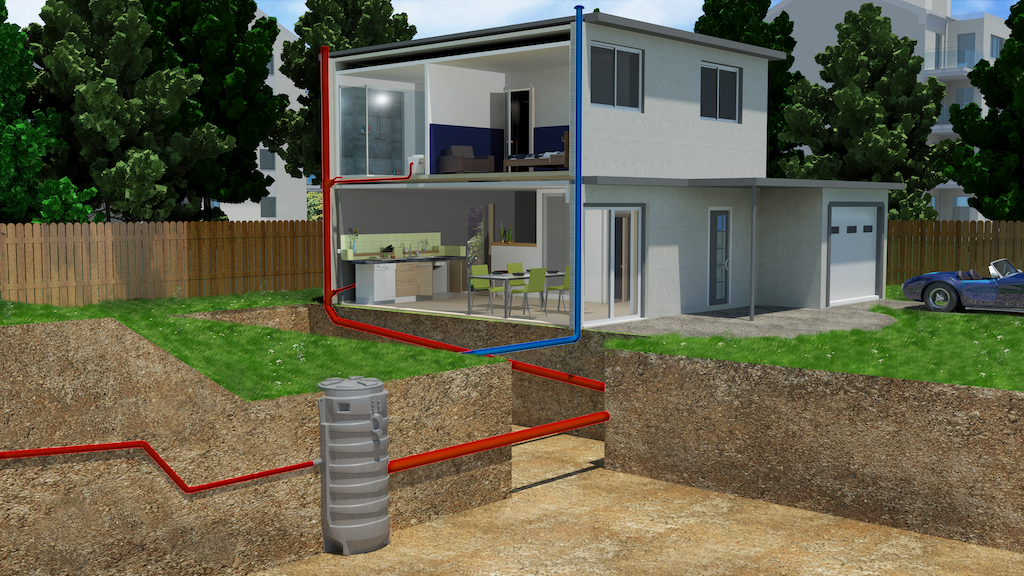

Принцип строительства напорной канализации заключается в организации места для временного хранения отходов и их последующего сброса через наружную канализационную трубу с помощью насосной станции. Для этого устанавливается герметичный резервуар (обычно в подвале дома или на участке, рядом с фундаментом).

Важно! При планировании важно соблюдать требования действующего законодательства, согласно которому устройство канализации в частном доме должно быть тщательно спланировано с учетом объема сточных вод и скорости их переработки

Основные правила СНип для сетей наружной канализации

Работоспособность наружной сети канализации характеризуется пропускной способностью и степенью очистки сточных вод при изменении потока жидкости и состава загрязняющих веществ, в условиях перебоев в электросетях, возможных аварий на станциях и оборудовании. Сточные воды, производимые коммерческими или промышленными предприятиями, называются производственными отходами. Предприятия нуждаются в разрешении на сброс в наружную канализационную сеть, поскольку они обычно более загрязнены, чем бытовые стоки. Производственные отходы могут содержать химикаты, металлы, жиры или моющие средства, которые увеличивают риск нанесения ущерба окружающей среде, и увеличивают затраты на очистку сточных вод. Производственные сточные воды, не соответствующие требованиям к качеству воды, должны проходить предварительную очистку, сооружения которых выполняется организацией, разрабатывающей данную сеть канализации в соответствие с нормами. СНиП определяют основные требования и нормы проектирования строящихся и реконструируемых систем сбора, обработки и удаления сточных вод наружной канализации для жилищных и поверхностных стоков, а также близких по составу производственных отходов.

Существует три типа наружных сетей канализации:

1. Отдельная;
2. Частично разделенная;
3. Комбинированная.

Отдельная система канализации Сточные и ливневые воды переносятся отдельно наружная сеть подходит, когда имеется частный выход для ливневой воды, и топография такова, что сток может утилизироваться в природу. Преимущества отдельной наружной сети канализации:

1. Нагрузка на очистные сооружения меньше, так как на завод поступают только сточные воды.
2. Меньше размер канализации
3. Когда требуется перекачка, сеть оказывается экономичной.
4. Природная / ливневая вода не загрязняется сточными водами.

Материал для трубопровода

Подбор материала для устройства подземных коммуникаций – один из главных моментов в составлении проекта внутреннего и наружного водоснабжения и канализации жилых зданий. Необходимо, чтобы они хорошо противостояли коррозии, действию твердых взвесей и окружающей среды. В СНиПе рассмотрена возможность использования следующих труб:

Подбор материала

1. Полиэтиленовых;
2. поливинилхлоридных;
3. полипропиленовых;
4. стальных;
5. чугунных;
6. железобетонных;
7. асбестоцементных;
8. керамических
9. стеклянных.

Использование последних допускается нормами, но только в исключительных ситуациях.

Железобетонные трубы

Используются в безнапорных сетях. Они, как правило, имеют большой диаметр, устойчивы к внешним воздействиям, а также нагрузкам на сжатие и растяжение. Их можно использовать для отвода стоков от промышленных зданий, основная область применения – городская канализация с большим объемом стоков.

Асбестоцементные трубы

Можно использовать не только в безнапорных, но и напорных сетях. Материал хорошо выдерживает нагрузки и с трудом поддается воздействию. В результате взаимодействия с водной средой его прочность только увеличивается.

Стальные трубы, хоть и предусмотрены СНиП, но используются редко для подземных канализаций, так как подвержены коррозии.

Чугунные трубы

Широко распространенный вариант. Долгое время использовался только этот материал, срок его эксплуатации доходит до 80 лет. Это очень прочные трубы, которые не подвержены коррозии. Применяются в основном для прокладки городских сетей, но иногда используются и в частном строительстве. К минусам можно отнести внутреннюю шероховатость, которая способствует наростов из твердых частиц, содержащихся в жидкости, большую массу изделия и высокую стоимость вследствие особенностей производства чугуна по ГОСТу.

Полимерные трубы

Стали распространены в последнее время. Они выполняются из полиэтилена, поливинилхлорида или полипропилена. Эти изделия легкие, хорошо выдерживают нагрузки, поэтому их используют в напорных и безнапорных сетях. К преимуществам также можно отнести их легкость и относительно небольшую стоимость.

Основной недостаток труб ПВХ – небольшой диапазон, при которых они сохраняют свои эксплуатационные свойства. Они плохо выносят высокие и низкие температуры, поэтому при устройстве трубопроводов ПВХ необходимо предусмотреть теплоизоляцию. Трубы ПВХ редко используются для устройства наружных инженерных сетей, но они прекрасно себя проявляют при монтаже внутреннего водопровода и канализации.

Ливневая канализация

Система ливневой канализации запроектирована по самотечному режиму. Отвод дождевых вод осуществляется открытым и закрытым способами. Подключение проектируемой сети ливневой канализации осуществляется в существующий самотечный коллектор 400мм.

Трубопроводы системы ливневой  канализации запроектированы из труб полиэтиленовых с двухслойной профилированной стенкой для систем водоотведения «Корсис» Ø250мм, Ø315мм длиной 12,0м, класса жесткости 8 без раструба по ТУ 2248-001-73011750-2005, соединенные муфтами.

Прокладка трубопровода должна осуществляться с соблюдением требований ТР 101-07 «Технические рекомендации по проектированию и строительству безнапорных подземных трубопроводов хозяйственно-бытовой и дождевой канализации из полиэтиленовых труб с двухслойной профилированной стенкой «КОРСИС»,

Ливневая канализация запроектирована в сухих грунтах.

Колодцы запроектированы: из сборных ж/б элементов по типовой серии 3.900-3, выпуск 7, часть 1 и монтируются по типовым материалам для проектирования 902-09-22.84 «Колодцы канализационные».

Факторы особенностей монтажа

• Изгибы;
• Уровень грунтовых вод;
• Повороты.

Канализация любого типа оснащается очистными сооружениями.

Любая канализация размещается под уклоном. Если необходимо сменить уровень уклона, то необходимо отталкиваться от показателей сечения труб. В индивидуальных случаях устанавливают смотровые колодцы или насосы.

Состав

Трубопровод – это трасса из труб разного диаметра и длины, которые уложены под уклоном.

Колодцы – это сооружения которые разделяют по назначению. И они бывают: дренажными, перепаданными, поворотными, смотровыми. Колодцы обычно оснащают скобами для того, чтобы можно было спуститься специалистам для ремонта, а также люками с крышками.

Выпуски в водоприемники – это сооружения которые обеспечивают свободный слив нечистот из трубопроводов в ёмкость.

Коллекторы – являются подземными тоннелями, которые выполнены в виде труб большого диаметра, по которым происходит передвижение сточных вод к конечному пункту.

Местные очистные сооружения– это установки которые применяют для сброса и очистки сточных вод. К таким сооружениям относят станции биологической очистки. От производительности и размера сооружения зависит количество обслуживаемых домов.

Станции подкачки – это агрегаты, которые ставят на отдельных объектах, которые нуждаются в дозированной подаче сточных вод.

Метод продавливания

Метод продавливания предназначен для укладки металлических труб большого диаметра (от 800 мм). А одной из его главных особенностей является отсутствие необходимости выкапывания траншеи. Данный способ используется для трубопроводов не длиннее 80 метров. Суть метода заключается в том, что гидравлические домкраты вдавливают стальной футляр с ножом на конце в землю. Она высыпается в трубы, далее их необходимо вычищать вручную.

Данный метод широко используется при укладке трубопроводов под различными сооружениями, автострадами и рельсами. Также он задействован при проведении водо-, нефте- и газопроводов, монтаже канализаций. Помимо того, что таким способом можно использовать трубы большого диаметра, имеются и другие преимущества: относительно небольшие расходы и скорость работ.
