Для чего нужна фановая канализационная труба

Замена

Если вентиляционного трубопровода не планировалось в жилье изначально – то ничего страшного, его в любой момент можно доделать. Но как быть, если необходима замена фановой трубы в квартире, ведь выходит, что врезка будет производиться в магистраль?

Для начала рассчитывается общий размер трубопровода со смещением, у фановой магистрали также есть свой уклон. Если Вы будете заменять старую или прохудившуюся трубу, то с подбором размера проблем не возникнет.

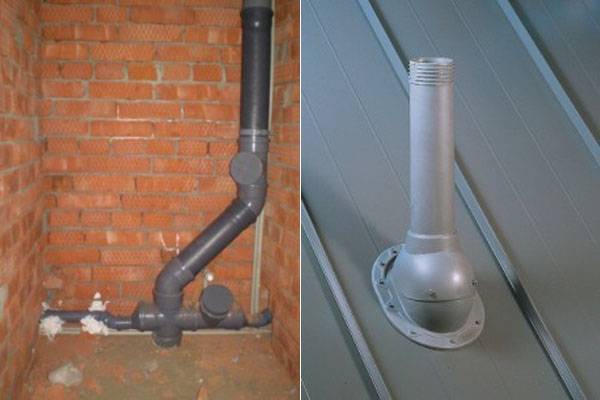

Фото: фановые трубы

Пошаговая инструкция:

  1. Отключите воду в стояке, проверьте, чтобы магистраль была перекрыта;
  2. После разрежьте трубу на нужном участке, отсоедините клапан и фановый трубопровод;
  3. Очистите соединение изнутри, и замените на новое. По окончании работы обязательно обработайте канализацию специальными герметиками поверх шва, чтобы обеспечить герметичность стыка.

При этом готовая прямая фановая труба до 75 мм может быть выведена на крыше с битумным или профнастиловым покрытием на кровле. Это отличное решение для обладателей двухэтажного дома с несколькими санузлами. Средняя стоимость трубопровода с раструбом на 100 варьируется в пределах от 545 до 700 рублей.

Альтернатива фановой трубе

Некоторой альтернативой фановой магистрали являются специальные устройства — аэраторы. В народе их ошибочно называют обратными клапанами.

По факту это абсолютно разные приборы, выполняющие разные функции и, скорее, дополняющие друг друга:

  • Обратный клапан предотвращает выброс сточных вод, а вместе с ними и запахов, обратно в канализационную сеть помещения.
  • Аэратор стабилизирует давление в канализационном контуре и обеспечивает его вентиляцию, предотвращая выход зловонных запахов в помещение.

Аэратор может устанавливаться на чердаке и в помещении. Именно последнее находится в праве ведения владельцев жилья в многоквартирном доме. Инженерные сети чердачных помещений, как и подвальных, контролируются специалистами жилищно-коммунального хозяйства.

Внутриквартирный аэратор должен устанавливаться на горизонтальных участках канализационной разводки предпоследним в сети приборов по направлению от главного стояка, при этом он должен возвышаться над уровнем другого сантехнического оборудования.

Лучше ли вакуумный клапан фановой трубы

Ответ однозначный — нет. В определенных условиях аэратор способен справиться с нагрузкой канализационной системы одной квартиры, но обеспечить качественную работу канализации всего многоэтажного дома он не может.

Осуществление монтажа

Установка фановых труб

Если Вы проводите монтаж фановой трубы своими руками, придерживайтесь основных правил:

Фановую трубу устанавливают путем врезки тройника

  1. при закупке строительных материалов следите за тем, чтобы сечения канализационного стояка и фановой трубы совпадали; оптимальный диаметр фановой трубы (так же как и стояка) – 110 мм;
  2. наружный участок стояка следует размещать в таком месте, чтобы канализационные «ароматы» из него быстро и беспрепятственно развеивались в атмосфере;
  3. начальная точка канализации должна располагаться в отапливаемом помещении, а вот конечная, наоборот, в холодном. Это обеспечивает необходимый перепад температур и давления, благодаря которому осуществляется вывод неприятных запахов за пределы дома.

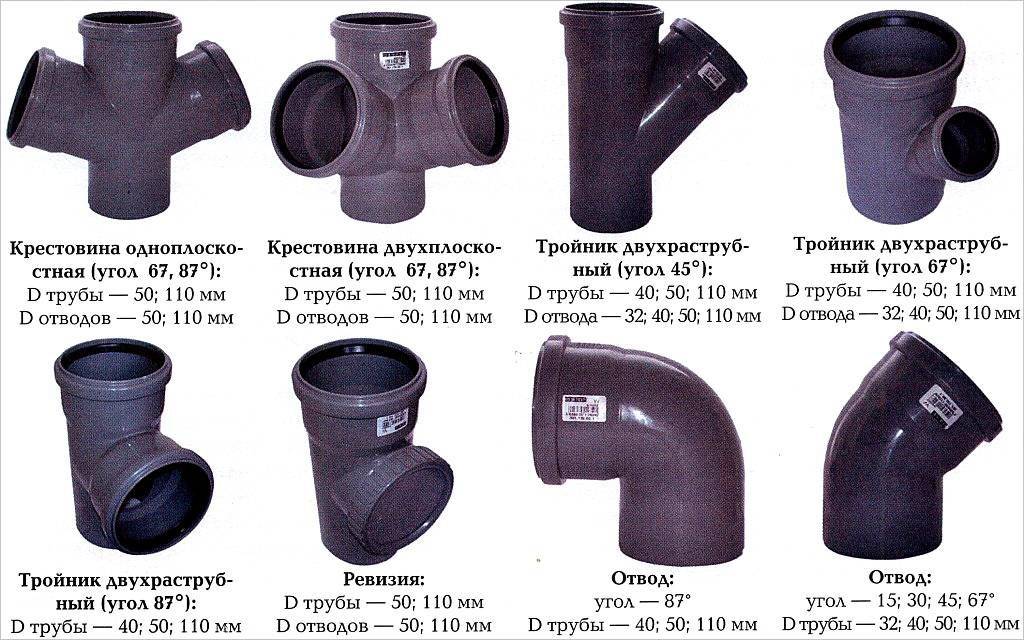

Внешний вид тройников и ревизии для фановой трубы

Совет от профессионала: Фановая труба является фактическим продолжением основного канализационного стояка и может быть изготовлена самостоятельно из трубы, предназначенной для канализации, соответствующего диаметра.

Неприятные запахи в санузлах появляются из-за того, что на санитарно-технические приборы установлены сифоны недостаточного объема. В небольших сифонах остатки воды быстро высыхают (за 3-5 дней, если сантехникой не пользоваться), что открывает свободный доступ запахам из канализации внутрь помещения. Иногда установка сифонов большей вместимости нецелесообразна, тогда требуется замена фановых труб в квартире.

Если канализация жилого дома имеет такую составляющую, как фановые трубы пластиковые, проблема решается так:

  • воздух, находящийся в канализационном стояке, поднимаясь вверх и попадая за пределы труб, создает разрежение в системе канализации;
  • при обезвоживании сифонов воздух из помещения просачивается внутрь канализации, а не наоборот;
  • воздух остается свежим, без неприятного душка, даже при длительном неиспользовании сантехники.

Вывод вентиляционной трубы на крышу

К задачам бытовой внутридомовой канализации относится транспортирование стоков из здания во внешнюю канализационную систему. Для ее эффективной работы нужна хорошая вентиляция, которая обеспечивается стояками, снабженными фановыми трубами.

Схема вывода фановой трубы на крышу

Совет от профессионала: Вертикальный фановый стояк должен выводиться на крышу. Категорически запрещено размещать вывод на чердаке.

Чтобы правильно установить фановую трубу, необходимо придерживаться следующих принципов:

  1. обеспечивая вывод фановой трубы на крышу, предусматривается оптимальная высота – 50 см; если крыша используется для каких-либо целей и активно эксплуатируется, вывод стояка не должен быть меньше 3 м;
  2. канализационная труба фановая 110 мм в диаметре соединяется со стояком канализации равного сечения;
  3. одной фановой трубой могут соединяться сразу несколько стояков;
  4. запрещается организовывать вывод стояка, снабженного фановой трубой, совместно с вентиляционной системой или печными дымоходами;
  5. выход фановой трубы, расположенный над крышей, производится на расстоянии 4 м и более в горизонтальном направлении от открываемых окон, балконов и т. п.

Соединение нескольких стояков одной фановой трубой: 1 – косой тройник; 2 – колено на 45 градусов; 3 – прямое колено; 4 – прямой тройник.

Канализационный стояк, выведенный на крышу, не нуждается в установке каких-либо дополнительных вытяжных устройств (например, дефлектора, флюгарки). Более того, использование данных приспособлений может привести к выделению конденсата в системе, который при замерзании заблокирует выводные отверстия.

Не рекомендуется также отводить вентиляционную фановую трубу под свес крыши. В холодное время года ее может повредить снег, сползающий и падающий с кровли.

Для проведения вентиляции канализационной системы используются фановые трубы: размеры таких изделий разнятся, однако наиболее распространено применение 110-миллиметровых труб.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

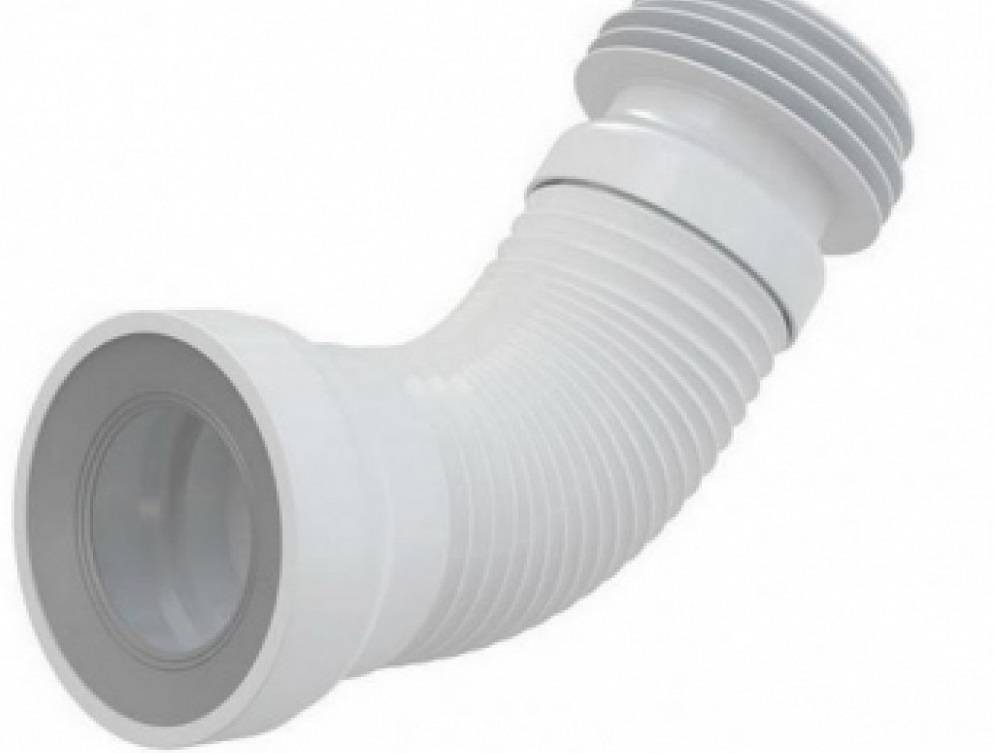

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Вентиляция на основе вытяжной трубы

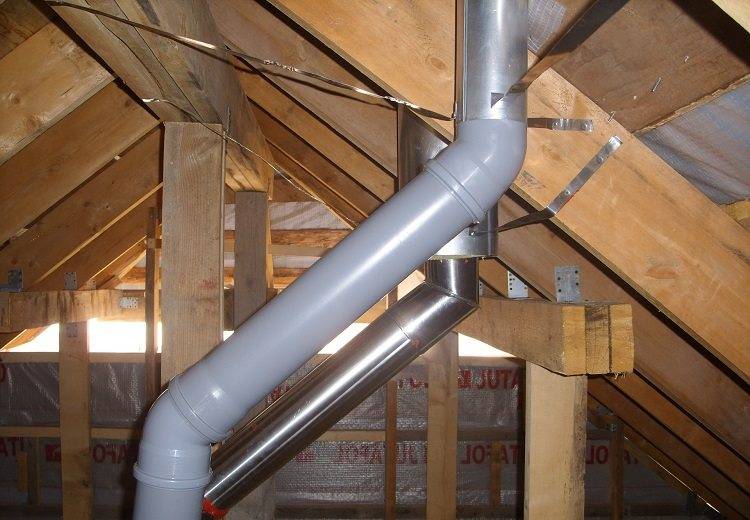

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

  • Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
  • При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
  • При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
  • Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
  • При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
  • Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
  • Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Как поменять фановый стояк

Если происходит поломка воздушного стояка зачастую требуется поменять его. Замена конструкции проводится по такому же принципу, как и ремонт отдельных участков системы канализации. Отличается этот процесс в основном материалом, из которого сделаны трубы, и методом их соединения.


Ремонт фановой трубы

Для замены фанового стояка требуется соблюдение ряда условий:

  1. Во время демонтажных работ необходимо организовать в жилом помещении хорошую вентиляцию.
  2. Замену элементов конструкции нужно проводить в респираторе и резиновых перчатках.
  3. По окончании нужно проследить, чтобы весь трубопровод сохранял герметичность.

Особенности проведения монтажа

Установка такого стояка может быть проведена самостоятельно. В первую очередь, для этого понадобится закупить подходящие трубы. Нужно понимать, что конструкция является прямым продолжением канализационного трубопровода, поэтому для нее вполне подойдут трубы, из которых собрана основная система.

Для обеспечения необходимого для создания тяги перепада давления и температур, рекомендуется выбирать для начального участка стояка место в отапливаемом помещении. Конечный участок, напротив, нужно расположить в холодном. Это должно быть открытое место, тогда создающаяся в трубе тяга будет беспрепятственно выводить неприятные запахи в атмосферу. Собственно монтаж устройства предельно прост: установка конструкции производится в заранее приготовленный вентиляционный канал.

Существуют два практически равноценных варианта грамотного обустройства фановой трубы: вывод вентиляционного стояка на крышу и установка обратного клапана

Система с обратным клапаном

Выставленное на место оборудование  может оснащаться специальной системой, которая называется обратный клапан. Оно дает возможность нормального функционирования без вывода вентиляционного стояка на крышу. Кроме этого устройство необходимо для:

  • Коррекции недостаточного уклона канализационной трубы.
  • Предупреждения попадания в систему механических примесей и грызунов.
  • Препятствия возврата сточных вод к сантехническим устройствам.

Обратный клапан на фановую трубу должен устанавливаться без использования всевозможных обмазок и силикона. Поверхность должна быть чистой и сухой

В зависимости от вида обратного клапана, его можно установить снаружи или внутри элемента. Устройство направляется навстречу движению стоков, его элементы, выполненные в виде лепестков, должны быть выгнуты в сторону сантехнического прибора. Внутренний монтаж предполагает тщательное очищение и последующее обезжиривание внутренней поверхности трубы, куда впоследствии будет установлена вставка. Специалисты настоятельно не рекомендуют использовать при монтаже различные смазки, в том числе  силиконовые, предназначенные специально для канализации. Все работы по установке проводятся только на сухих поверхностях.

Вентиляционный стояк для канализации

Традиционно верхняя часть фановой трубы выводится на крышу в виде вентиляционного стояка. По рекомендациям строительных СНиПов высота конструкции должна быть не меньше 0,5 м на скатной кровле, 0,3 м – на плоской неэксплуатируемой поверхности и 3 м на эксплуатируемой крыше. При этом минимальное расстояние от стояка до открываемых балконов или окон по горизонтали должно быть не менее 4 м. Объединять вывод фановой трубы с печными дымоходами или вентиляцией строго запрещено.

Выводить устройство на чердак настоятельно не рекомендуется. Так же запрещена установка вывода фановой трубы непосредственно под свесом крыши, поскольку снег, падающий и сползающий с кровли, легко сможет ее повредить. Всевозможные дополнительные конструкции для вытяжки, такие, как флюгарки или дефлекторы, установленные на выводе канализационного стояка, не дадут ожидаемого эффекта. Напротив, по мнению специалистов, они провоцируют появление конденсата в системе, что чревато блокировкой выводных отверстий при его возможном замерзании.

Функционирование канализации без вентиляции возможно. Но согласится ли владелец жилья, где установлена такая система, свыкнуться с постоянным запахом нечистот? Грамотная установка фановой конструкции легко решит неприятную проблему, тем более, что выполнить ее можно самостоятельно. Внимательно ознакомившись с инструкцией можно смело браться за дело. В результате дом будет не только сиять чистотой, но и пахнуть ею.

Применение

Фановая канализационная труба – это ответвление трубопровода, которое совмещает магистральный стояк с атмосферной трубой или отдельным отводом для вентиляции унитаза. Данное ответвление канализации используется для того, чтобы защитить жилище от проникновения в него неприятных канализационных запахов, а также обеспечить звукоизоляцию.

Фановая раздвижная труба

Существуют металлические (чугунная применяется в квартирах, а медная в жилых домах) и пластиковые (ПВХ) фановые трубы, но чаще используется именно пластик, т.к. его вывод более долговечен и легче устанавливается. У чугунных коммуникаций ГОСТ 6942-98, а у пластиковых – ГОСТ 22689.2-89.

Чугунная фановая труба

Фановая труба может быть произвольной формы и длины. Она не является обязательным условием для обустройства канализации в частном доме с двумя этажами (и одним санузлом), но для небольшого строения будет необходима.

По виду установки бывают такие типы фановых труб:

  1. Прямые;
  2. Угловые;
  3. Вертикальные.

Прямые монтируются перпендикулярно по отношению к унитазу, они используются в многоэтажных домах и квартирах. Угловые применяются при нестандартных планировках санузлов, а также для разветвления канализационных труб. Вертикальные используются в двухэтажных домах с несколькими ванными комнатами. Они помогают устранить эффект разрежения – исчезновения воды из раковин и унитазов, из-за чего начнут скапливаться стоки.

Виды фановых стояков

Назначение фановой трубы – это постоянный контроль количества воды в сифонах. Если в данных деталях канализационных отводов исчезнет жидкость, то здание наполнит неприятный запах, а трубы засорятся. Магистральная канализационная труба при этом прекратит свою работу.

Когда нужно установить фановую трубу:

  1. Если в здании несколько уровней или санитарных узлов;
  2. Сечение канализационного стояка – 50 мм;
  3. Здание оборудовано бассейном, спа, баней или прочими дополнительными системами, которые спускают в канализацию большие объемы воды под напором;
  4. Дренажный колодец или септик очень близко расположен от стены жилого здания, что может стать причиной неприятных запахов в доме.

Фановая труба для унитаза – это не только дополнительная защита стока, но и эффективная шумоизоляция в многоэтажном и частном доме. Её нужно использовать, если сток перекрывает сечение канализации.

Фото: вывод фановой трубы на крыше

Когда установка устройства необходима

Канализационная система имеет максимально оптимальное строение, чтобы сточные воды уходили, но запах из трубопровода при этом не поднимался в дом

И важной частью такого изделия является фановая трубка. Она выводится в кровле, соединяя канализацию с атмосферой

Однако многие считают, что для частных домов этот элемент нужен не обязательно.

В каких случаях обязательно нужна установка сооружения:

  1. В многоэтажных зданиях. Причем многоэтажным считается дом, который имеет более двух этажей.
  2. В домах, где канализационный стояк имеет диаметр менее пяти сантиметров.
  3. Если там имеются конструкции, которые изредка выпускают в канализацию большие объемы воды. Таким устройством может считаться бассейн.
  4. Если рядом с домом устанавливается автономная канализационная система.

Благодаря фановой трубе неприятные запахи будут выходить на улицу

В этих случаях необходимость установки фановой вытяжки даже не оспаривается. Ведь без нее канализация просто не будет функционировать, и в доме будет присутствовать неприятный запах.

В случае если в одноэтажном доме присутствует лишь один санузел, можно попробовать отказаться от фановой трубки. Однако минимальный риск разряжения системы все же останется.

Металлургическая продукция

Металлические устройства, при обустройстве систем канализации в частных и многоквартирных домах, используются очень давно, но не потеряли актуальности и в наши дни, что обусловлено следующими положительными характеристиками:

  • чугунные сплавы обладают высоким уровнем прочности, а жёсткость и плотность структуры металлов позволяет обеспечить безопасную и бесперебойную эксплуатацию фановой трубы на протяжении длительного времени;
  • повышенная износоустойчивость позволяет применять металлические фановые трубы в регионах с неблагоприятными климатическими условиями;
  • материал очень устойчив к повреждениям механического характера и легко выдерживает даже значительные внешние нагрузки;
  • металлические фановые устройства невосприимчивы к ультрафиолетовым лучам и пригодны для монтажа с целью длительной эксплуатации в условиях открытого пространства.

Минусом, присущим любым металлическим фановым канализационным устройствам, является предрасположенность к коррозийным изменениям, для предотвращения которых, осуществляется специальная обработка материала.

Защитная обработка может быть представлена оцинковкой или напылением.

Кроме всего прочего, такие трубы, как правило, имеют значительный вес, что осложняет транспортировку до места установки и монтаж.

Основными недостатками принято считать высокую стоимость металлов, необходимость приобретения специальных фитингов и использование специального оборудования при установке.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Требования к фановому стояку

Рассматривая требования, предъявляемые к фановому стояку, следует разобраться с принципом работы системы. Плохой запах может появится с труб или установленного септика. Образующиеся пары имеют удельную массу меньше атмосферной, вследствие чего они поднимаются по системе вверх.

К фановому стояку не предъявляется большое количество требований:

  1. Он должен быть прямолинейным. Пары поднимаются естественным путем. Этот момент определяет недостаточную тягу. Поэтому следует устанавливать исключительно прямолинейные участки системы.
  2. При создании стояка должна использоваться труба одного диаметра. В противном случае создаваемой тяги будет недостаточно. Не следует использовать различные переходники, так как это существенно уменьшает тягу.
  3. При расположении стояка следует учитывать тот момент, что с трубы будет выходить неприятный запах и разносится ветром по округе. Избежать этого будет практически невозможно, поэтому следует учесть расположение других жилых помещений.

Требования зависят от сложности системы и многих других моментов.

Как правильно предусмотреть и установить фановую трубу

При проектировании системы внутренней канализации необходимо учесть ряд требований предъявляемых к фановому стояку: — диаметр вентиляционной трубы должен быть больше или соответствовать диаметру основного коллектора (стояка). В большинстве случаев для гражданского строительства этот диаметр составляет 110мм, в некоторых случаях 160мм; — для обеспечения потока воздуха — вентиляции канализации — фановый трубопровод должен непосредственно соединяться с уличной атмосферой. Вентиляция обеспечивается за счет разности плотностей воздуха, которые в свою очередь напрямую зависят от температуры. Как следствие в зимний период вентиляция канализационной сети работает максимально сильно; — не допускается вывод фановой трубы в чердачное пространство; — не допускается объединение фанового стояка и вентиляционных каналов помещения; — не допускается вывод трубы в дымоходы, печные трубы и т.д.;

Что нам говорит СНиП 2.04.01-85: 17.18. Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентиляционную шахту здания на высоту, м: от плоской неэксплуатируемой кровли ………. 0,3 скатной кровли ……………………………………………… 0,5 эксплуатируемой кровли ………………………………. 3,0 обреза сборной вентиляционной шахты ……… 0,1 Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали). Флюгарки на вентиляционных стояках предусматривать не требуется.

Вентиляция фановой трубы

Действующие строительные нормативы гласят, что в одноэтажных домах не обязательно устанавливать вентиляцию, поскольку в таких жилищах единовременные стоки – небольшие. Строения в два и больше этажей должны быть оснащены такими системами. Связано это с тем, что с помощью таких стояков осуществляется связь с окружающей средой, а значит, происходят вентиляционные процессы.

Многие спрашивают: «Можно ли фановую трубу вывести в вентиляцию? А если да, то как подключить фановую трубу к вентиляции?» На эти и другие вопросы мы дадим подробный ответ.

При монтаже фановой трубы, ее можно и просто необходимо вывести в вентиляцию, что чаще всего и делается. Чтобы осуществить такую процедуру, нужно сначала соорудить вентиляционный канал.

Нужно предвидеть установку обратного клапана.

Его назначение:

  • предотвращает обратный возврат сливных потоков;
  • препятствует попаданию грызунов в канализацию и в помещение;
  • корректирует вариант канализационного трубопровода с неправильно смонтированным уклоном;
  • ограничивает попадание в унитаз примесей механического характера.

Принцип работы устройства прост: после того, когда из сливного бачка выходит вода, он срабатывает и жидкость попадает в канализационную систему. При закрытом клапане, из унитаза и канализации неприятные запахи не распространяются по комнатам, поскольку приспособление – полностью герметично.

Важно! Устанавливайте обратный клапан сразу после унитаза. Иногда запахи с фановой трубы задувает в вентиляцию, поскольку эти два канала расположены рядом

Для избавления от неприятных ароматов, необходимо на верхний конец стояка поставить аэратор. Благодаря такому вакуумному клапану, система будет функционировать идеально

Иногда запахи с фановой трубы задувает в вентиляцию, поскольку эти два канала расположены рядом. Для избавления от неприятных ароматов, необходимо на верхний конец стояка поставить аэратор. Благодаря такому вакуумному клапану, система будет функционировать идеально.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
