Монтаж сетей водоснабжения и канализации
Монтаж сетей водоснабжения и канализации после завершения проектирования и закупки материалов начинается с подготовительных работ, которые, как правило, включают в себя земельные работы.
Монтаж сетей водоснабжения в частности доме проходит в такой последовательности (конечно, возможные различные варианты, в зависимости от сложности самой системы, однако мы опишем типовые этапы):
- Бурение скважины (подготовка площадки, бурение, прокачка и обсадка) или копка колодца.
- Копка котлована под кессон (если выбран такой вариант обустройства скважины) и траншеи, в которой в последующем размещают подводящую трубу к дому.
- Монтаж насоса и оборудования (в кессоне или в доме).
- Монтаж внутренней системы водоснабжения – разводки труб, сантехники и т.д.
- Подключение внешней системы водоснабжения к внутренней разводке.
- Запуск системы.
Монтаж канализационной системы в частном доме обычно проходит в такой последовательности:
- Земляные работы – копка котлована под накопительной или очистное устройство и траншеи для подводящей трубы.
- Монтаж внутренней системы канализации (с соблюдением уклона труб) и наружной части магистрали до накопительного или очистного сооружения.
Дальнейшие особенности монтажа канализации зависят от выбранного типа системы и могут включать обустройство полей аэрации, пусконаладку ЛОС и т.д.
Следует отдельно обратить внимание на утепление всех наружных сетей водоснабжения и канализации – такая мера связана с промерзанием грунта и возможным замерзанием воды в трубе (что приведёт к разрыву труб, так как объем замерзшей воды больше, чем того же её количества в жидком виде). Утепление проводят различными материалами, например, минеральной ватой или экструдированным пенополистиролом
Согласно СНиП утеплять магистраль необходимо до уровня промерзания грунта (в Подмосковье этот показатель составляет порядка 1-1,5 метров), однако опытные специалисты обычно утепляют магистраль по всей длине, далее если труба находится ниже рассчитанного уровня промерзания, так как спрогнозировать погодную ситуацию достаточно сложно и лучше подстраховаться.
При монтаже систем водопровода и канализации важно обращать внимание на герметичность систем в районе стыков и по всей длине трубопровода. В противном случае возможно попадание в грунт сточных вод или загрязнение подаваемой на дом воды, а также появление протечек внутри дома и быстрый выход системы из строя
Типы схем разводки водопровода
На практике разводку выполняют тремя способами:
- с использованием тройников-распределителей – последовательным;
- через коллектор;
- с проходными элементами – розетками.
Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.
Тройниковая
Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.
Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.
Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.
Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.
Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

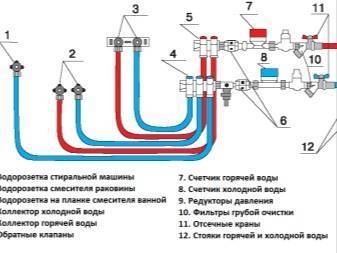

Коллекторная
Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.
Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.
При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.
Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.
Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.
С проходными розетками
Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.
Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.
Используемые инструменты и материалы
Для внутренней канализации используются пластиковые трубы серого цвета, для внешней – красные.
Материалы для проведения водопровода и канализации бывают разные. Выбирая конкретную, необходимо опираться на такие критерии, как объем, технические параметры, стоимость, надежность и безопасность.
Основа коммуникационных систем – трубы. Они бывают из металла, металлопластика и пластика:
- Металлические трубы используются редко, так как не соответствуют современным требованиям по надежности и долговечности. К основным недостаткам материала можно отнести коррозионную нестабильность, а также негативное влияние на вкус и цвет водопроводной воды.
- Металлопластиковые трубы армированы тонкослойным металлом, который зажат между пластиком. У них много преимуществ, таких как длительный срок службы, неагрессивность, нехимическая реакция с водой, гибкость и долговечность. Сборка не требует использования спецтехники, только фурнитура. Но стоимость таких труб по сравнению с металлопластиком намного выше.
- Пластиковые трубы производятся из различных полимеров. Самый популярный – полипропилен. Для сети холодного водоснабжения монтируются обычные трубы, а для горячей воды – специальные стабилизированные, дополнительно снабженные пленочным слоем. К достоинствам полипропиленовых труб можно отнести невысокую стоимость, долговечность, отсутствие реакции с водой и коррозионную стойкость. Недостатки в том, что при установке не обойтись без специального сварочного аппарата.
Способы прокладки труб
узел водоснабжения в квартире
Разводку воды в квартире можно сделать своими руками, оставив ее открытой, или замуровать в штробах. Первый способ менее затратный по времени и стоимости – подходят трубы из любого материала, для крепления к стенам используют простые клипсы, а стыки всегда доступны для обслуживания.
Но открытые участки трубопровода могут портить дизайн, поэтому часто их прячут в стены или полы. Скрытая прокладка имеет ряд условий, которые влияют на выбор труб. Они должны быть с невысоким коэффициентом теплового расширения, либо иметь возможность свободно деформироваться при нагревании.
Нужно обеспечивать свободный доступ к стыкам для профилактического осмотра и ремонта, замены сантехники. Практичнее всего замуровывать трубы без стыков.
Убедиться в том, что трубы допустимо прокладывать скрытым способом, нужно перед покупкой, изучив приложенный сертификат.
Лучше всего помещать в стены армированные изделия, имеющие коэффициент расширения в 5 раз меньший, чем неармированные. Дополнительно их помещают в защитные чехлы или сантехнические гофры. Так компенсируются температурные деформации на ветках ГВС и предотвращается появление конденсата на участках ХВС.
Какие трубы выбрать для разводки водопровода в квартире
Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.
Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.
Медь
К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.
Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.
Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.
Металлопластик
Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.
Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.
Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.
Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.
Пластик
Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:
- полибутилен;
- полиэтилен;
- ПВХ;
- полипропилен.
Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.
Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.
Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений
Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости
ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.
Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.
Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.
В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.
Этапы монтажа
Пластиковые трубы при правильной установке и эксплуатации прослужат 50 и более лет
Монтаж систем водоснабжения и канализации внутри здания несложен при строгом соблюдении всех инструкций. Шаги установки следующие:
- Выполнить проект и согласовать его в компетентных органах. Для наглядности рекомендуется изобразить проход труб прямо на стенах помещения. Здесь не забудьте о монтажных соединениях. Расстояние, измеренное рулеткой, записывают на бумаге.
- Перечислите необходимые типы арматуры, которые будут использоваться при монтаже систем водоснабжения и водоотведения. Переходники, уголки, стыки и тройники показаны на листе, их количество подсчитано.
- Определитесь с трубами. Чаще всего для прокладки коммуникаций внутри дома используют полимерные материалы.
- После приобретения всех необходимых материалов и инструментов можно приступать непосредственно к установке. Каждый материал требует к себе особого подхода, поэтому перед монтажом нужно ознакомиться со всеми тонкостями и нюансами. Сложностей возникнуть не должно, так как сборка коммуникаций не требует особых навыков.
- Заключительный этап – заливка воды в систему, проверка герметичности соединений. Трубопроводы находятся в штатном режиме не менее двух недель, за это время будут выявлены все неисправности.
Трубы, предназначенные для холодной воды, рекомендуется дополнительно оборудовать теплоизолятором, иначе на поверхности будет образовываться конденсат. Также стоит учесть: чем меньше точек подключения, тем выше надежность сети. Не следует укладывать трубы зигзагом и злоупотреблять соединительными элементами.
Монтаж водопроводной и канализационной сети, как правило, занимает некоторое время. Если работы будут выполнены специалистами, то можно будет выполнить их в течение нескольких часов. Выполняя работу самостоятельно, лучше всего обратиться за помощью к другу, так как делать все будет неудобно и сложно.
Источник – https://strojdvor.ru/vodosnabzhenie/montaz-vodoprovoda-i-kanalizacii/
Водоснабжение
Инженерные системы водоснабжения складываются из трех основных элементов:
- водопроводной сети;
- водоводов;
- водозаборных сооружений.
Водопроводные сооружения сооружаются для обеспечения водой бытовых потребителей, промышленных и общественных объектов, системы пожаротушения
Водопровод – основа инженерных сетей. Всю систему закладывают, отталкиваясь от коммуникаций водоснабжения. Эти сети призваны обеспечить ряд потребностей:
- в холодной и горячей воде;
- в системе пожарной безопасности.
Обеспечение объекта водой заключается в подключении к существующему центральному водогону населенного пункта или в создании автономной системы забора воды из водоема, пробуренной скважины.
Для наружных сетей водопровода зачастую используют дешевые трубы из пластика – полипропилена, полиэтилена низкого давления. Прокладывая внутренний водопровод, устанавливают трубы из стали, меди, металлопластика и ПВХ. Прокладка труб водоснабжения требует установки соответствующей запорной арматуры и фитингов.
Техника пожарной безопасности требует установки и обслуживания гидрантов.
Некоторые рекомендации
Система канализационных труб предполагает разделение на отдельные участки с элементами разного диаметра. В отличие от монтажных работ с водопроводом, трубы для стока не требуют таких больших затрат, на них можно немного сэкономить. Например, для умывальника или раковины достаточно установить изделия на 32 – 50 миллиметров. Такой же диаметр соединений подойдет для посудомоечной или стиральной техники. Труба для ванны или душевого бокса проводится с диаметром около 60 – 80 мм, а за унитазом нужно провести изделие 110 миллиметров в диаметре.
При установке коммуникаций сегодня применяют некоторые устройства, обеспечивающие удобство эксплуатации таких систем. В частности, это обратный клапан, монтируемый перед стояком.
Обратный клапан на канализацию
Такое приспособление препятствует попаданию канализационных стоков в систему водопровода. Еще используют специальные ревизионные патрубки с лючками. Эти отверстия устанавливают для процесса очистки или осмотра системы. Особенно удобно монтировать такие конструкции, в которых присутствуют прямоугольные отводы или отклонения.
На отверстия для слива в каждой сантехнической точке необходимо ставить специальные защитные сеточки. Для раковин на кухнях устанавливают жироуловители. Такие детали продлевают срок работы сточной системы.
Бурошнековое бурение
Существует способ укладки трубопроводов с помощью специального оборудования — шнековых буровых машин. При этом бурение идет в приемный котлован из рабочего. А значит, не требуется выход на поверхность. Данный метод подходит для прокладки трубопроводов закрытым способом до ста метров из стальных, бетонных или полимерных труб (100 – 1700 мм в диаметре). Он отличается высокой точностью, максимальное отклонение не будет превышать 30 мм. Сам трубопровод получится ровным, без провисаний. Такой метод часто используется при монтаже самотечных канализаций, при укладке труб под железнодорожными путями или в зоне коммуникаций домов.
Основные виды скважин, их преимущества и недостатки
Для обустройства современного устройства водоснабжения можно использовать как источники артезианского происхождения, так и песчаные. Последняя позволяет наладить дачное водоснабжение, при этом расход не должен превышать показателя 1,5 куб.м/час. Если во владении небольшой одноэтажный дом, то этого будет более чем достаточно. В случае, если дачный участок является постоянным местом жительства семьи, то этого показателя будет недостаточно. При этом глубина залегания грунтовых вод и соответственно скважин для колодцев редко превышает 50 м, что не дает никакой гарантии, касательно качества и чистоты добываемой воды.
Песок способствует очистке воды, но не спасает от наличия в трубопроводе агрессивных химических соединений. Это связанно в первую очередь с близким расположением грунтовых вод относительно водоносного слоя. Срок службы таких небольших скважин составит порядка 10 лет, а их производительность в среднем 500 л. К наиболее приемлемым вариантам относится артезианская скважина, которая располагается на глубине не менее 100 м. Это позволит добывать большой объем воды (до 10 куб.м/час) превосходного качества. Что позволит обеспечить дом средних размеров и весь дачный участок. Срок службы скважины исчисляется десятилетиями даже с учетом более чем активного использования.
Для строительства песчаной скважины помощь посторонних не понадобится, чего нельзя сказать об обустройстве артезианской скважины, для которой необходимо приглашать специалистов и нанимать специальное оборудование. Стоимость подобных работ весьма существенна, однако на этом этапе экономить не рекомендуется. Для работы необходимо пригласить команду профессиональных бурильщиков, которые сами произведут необходимые замеры, выяснят глубину залегания грунтовых вод и определяться с оптимальной технологией бурения. Это поможет избавиться от большинства проблем, с которыми можно столкнуться в процессе последующей эксплуатации скважины.
Монтаж и установка
Выбор материала для труб. Для внутренней системы канализации подходят трубы из полимерных материалов либо чугуна.
Чугун отличается долговечностью, трубы из данного материала прослужат свыше ста лет. Изделия не поддаются воздействию температурным перепадам, химическим и механическим повреждениям, обладают высокой шумоизоляцией. Минус конструкции в ее дороговизне, также монтаж чугунных труб требует применения специальных инструментов, поэтому своими руками работы выполнить практически невозможно.
Трубы из различных полимеров имеют ряд преимуществ над чугунными, отличаются своим составом и ценой:
- Пропиленовые трубы выдерживают температуру около 130 градусов, устойчивы к агрессивным стокам, кроме кислоты, щелочи. Трубы внутри шероховатые, что повышает сопротивление гидравлики. Чистят изделия из пропилена с помощью троса.
- Трубы ПВХ имеют самую доступную стоимость. Изделия внутри гладкие, выдерживают температуру около 80 градусов, менее прочные и уступают в воздействии к агрессивным веществам пропилену, зато имеют меньший показатель гидравлического сопротивления. Чистят изделия с помощью вантуза либо с помощью ультразвука.
- Полиэтиленовые трубы уступают в надежности, но стоят дешевле. Изделия легко деформируются, имеют низкую герметичность, термостойкость.
Выбор диаметра труб. Трубы с сечением 32 миллиметра используют в особых случаях:
- 1.если канализация оснащена раздельными стояками.
- 2.если стояк удален от крайней точки стока менее чем 7 метров.
Во всех других ситуациях подходят трубы с внутренней окружностью 40 или 50 миллиметров.
Труба главного стояка должна иметь сечение около 110 миллиметров, иногда применяют трубы с диаметром в 160 или 200 миллиметров. От диаметра трубы выбирают тип крепежа к стене.
Нужно учитывать некоторые нюансы:
- 1.Трубы канализации подвергаются динамике во время эксплуатации. Если применяют соединение раструбом, то один конец трубы с гладкой поверхностью вкручивают в раструб второго элемента с зазором между ними до 10 сантиметров.
- Это поможет компенсировать расширение трубы при изменении температуры.
- 2.Необходимо монтировать в трубы раковин жироуловители.
- 3.Унитаз должен располагаться в крайней нижней точке всей квартирной системы.
- 4.Обязательным условием является установка гидрозатворов, которые защитят дом от сточных запахов.
Перед непосредственной установкой, трубы подгоняют, проверяют соединения. Края труб качественно обрабатывают, чтобы не допустить протечек. При необходимости подрезания трубы до необходимого размера, то работу совершают, соблюдая прямой угол, нельзя допускать перекосы. Все трубы, раструбы оснащают прокладками для уплотнения.
Наждачная бумага, напильник применяют для затачивания заусенцев, чтобы избежать засоров.
Как правильно составить схему трубопровода. При замене труб к уже установленным ранее санузлу, ванной схема не понадобится. Все работы проводятся аналогично проложенным ранее трубам. Если прокладывают канализацию, устраняя имеющие проблемы, либо устанавливая новые приборы, то нужна схема с определением диаметра труб и их наклоны.
Элементы, которые следует обозначить:
- 1.комнаты, через которые протягивается труба стока.
- 2.как расположены приборы в каждом помещении, указывая дистанцию от стены, длину участка, общую длину трубопровода.
- 3.все фитинги, в том числе необходимые для очистных, ревизионных отводов.
- 4.место центрального стояка.
Схему разрабатывают очень подробно для того, чтобы не упустить даже мелкие нюансы и не навредить монтажным работам.
Как провести демонтаж старых труб и приборов. Для начала выбирают способ для демонтажа. Если трубы были пластиковые, то элементы просто выкручивают друг из друга.
В некоторых случаях трубы из чугуна можно демонтировать также, заранее выбивая с помощью зубила стыковую заделку.
Как правило, чугунную трубу надпиливают с помощью алмазного круга по периметру. Вставляют клин в отверстие, бьют по нему молотком, чтобы труба развалилась на несколько частей.
Начинают работу, отсоединяя трубы водоотведения и стояк. Демонтаж начинают с удаленного элемента системы.
Чтобы удалить трубу, примыкающую к главному стояку, пропиливают в двух местах трубы, расстояние между пропилами 15 см. При помощи клина выламывают трубу из квартиры, а потом кусок трубы со стороны центрального стояка. Затем оббивают заделку по периметру отвода, и вынимают остаток трубы. Тряпками затыкают дыры.
Затем убирают старые трубы. Самым последним элементом демонтажа является стояк, и сразу переходят к его установке.
Схема
Составление схемы можно назвать достаточно важным делом, которым нежелательно пренебрегать. Когда решение о наличии водопровода принято, нужно нарисовать схему, по которой он будет проложен в доме
Важно учесть все элементы, включая фильтры, насосы, бойлеры, коллекторы и прочее. Путь, по которому будут проложены трубы, а также размещение всех остальных элементов, наносят на схему вместе с обозначением расстояний
Это поможет просчитать нужное количество труб
Это поможет просчитать нужное количество труб.
В схеме прокладывание труб может быть отмечено 2 способами:
- Подключая последовательно. Рекомендуется для маленьких домов, поскольку при этой схеме нужен основной трубопровод, а от него к каждому водопотребителю предусмотрен тройник. При большом количестве потребителей давление будет недостаточным.
- Используя коллектор. От него к потребителям отходят отдельные трубы, поэтому во всех частях дома давление будет равным. Стоимость такого варианта дороже, поскольку число труб будет больше.
Рассмотрим самую распространенную схему. Труба от источника забора воды проводится в сторону насосной станции, где имеется препятствующий возврату воды клапан. Выводящая труба накачивает водой гидроаккумулятор, а за ним устанавливается тройник. От гидроаккумулятора отходят трубы для технических потребностей и для домашнего водоснабжения.
Трубу, проводящую воду для использования в доме ведут к системе очистки, чтобы избавлять воду от вредоносных примесей. За водоочистительной системой опять монтируют тройник, предусмотренный для раздела воды. Труба, проводящая холодную воду, направляется к коллектору, а труба, которая проводит будущую горячую воду, подводится к нагревателю. На линиях к водопотребителям от коллектора холодного водоснабжения ставят запорные краны. Из водонагревателя труба проходит в коллектор с горячей водой, а далее трубы разводятся по зданию.
