Расчет, монтаж и установка вентиляционных каналов своими руками

Монтаж вентиляционных каналов своими руками

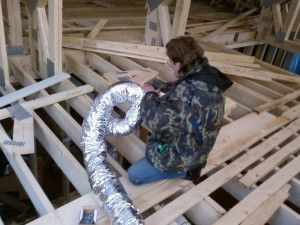

по чердаку удобно протягивать трубы

Чердачное помещение или потолок – лучшие места для установки вентиляционных каналов в частном доме.

Проверьте наличие всех комплектующих перед тем, как делать в частном доме вентиляционные каналы.

Монтаж воздуховодов под потолком:

• Подберите высоту крепления вентиляционных каналов для притока и отвода воздуха. В качестве крепежа используйте хомуты,
• В отверстие в стене вставьте первый отрезок вентиляционного канала подходящего сечения,
• Крепежный хомут установите возле стены, наденьте на воздуховод, и с помощью уровня проверьте горизонталь,
• Край хомута прикрепите к потолку,
• Хомуты устанавливайте на расстоянии 1,5 метров друг от друга. Если вентиляционный канал сделан из наборных секций, расположите хомуты у начала и на конце каждого отрезка. Стыки обязательно нужно уплотнять.

В горизонтальные воздуховоды установите вытяжные вентиляторы, а на выходе трубу прикройте обратным клапаном.

В видеоролике очень подробно рассказывается о монтаже пластиковых воздуховодов:

Принципы выбора вентиляционной трубы

Воздуховоды для монтажа вентиляции должны обеспечивать прохождение потока воздуха согласно показателям, указанным в проектных документах. Кроме того, им необходимо отличаться:

• герметичностью;
• устойчивостью к возгоранию;
• минимальными размерами;
• соответствием санитарно-гигиеническим нормам, в том числе и по уровню производимого шума.

Виды воздуховодов и особенности использования

В зависимости от различных характеристик трубы под вентиляцию классифицируют по следующим признакам:

• форме сечения;
• используемым материалам.

Самыми востребованными являются воздуховоды с сечением круглой или квадратной формы. Круглые трубы проще в изготовлении, требуют меньше материала и обладают хорошими аэродинамическими показателями. Воздуховоды квадратного и прямоугольного сечения сложнее в производстве, больше весят и отличаются повышенным уровнем шума. Зато они занимают меньше места и легко вписываются в помещение с подвесными потолками. Обычно вентиляционная труба прямоугольная используется для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, а не эстетические характеристики.

Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

• Оцинкованную сталь. Она отличается устойчивостью к появлению коррозии, сохраняет свои характеристики в условиях умеренного климата и может использоваться в помещениях с повышенной влажностью.
• Нержавеющую сталь. Ее применяют для изготовления воздуховодов, которые обеспечивают перенос потоков воздуха при температуре до + 500 ⁰C. Вентиляционные трубы из жаростойкой стали применяются в условиях воздействия агрессивной среды — на заводах тяжелой промышленности.

Прямоугольные вентиляционные трубы из нержавеющей стали

• Металлопластик. Воздуховоды такого типа производят, соединяя два слоя металла вспененным пластиком. Они отличаются хорошей прочностью, небольшим весом, не требуют дополнительной теплоизоляции и имеют эстетичный вид. Однако высокая стоимость ограничивает круг использования металлопластиковых вентиляционных труб.

• Пластик. Воздуховоды из полимеров незаменимы для переноса агрессивных воздушных масс на предприятиях химической, пищевой и фармацевтической промышленности. Основным материалом для их производства является ПВХ, который устойчив к воздействию влаги, испарений щелочей и кислот. Гладкая поверхность полимерных труб обеспечивает минимальные потери давления воздушного потока при движении, а герметичность соединений отдельных элементов препятствует попаданию переносимых масс в окружающую среду. В системах приточной вентиляции востребованы трубы из полиэтилена, а их аналоги из стеклоткани применяются для стыковки воздухораспределителей и вентиляторов.

Кроме того, воздуховоды могут различаться конструктивным исполнением и жесткостью. В зависимости от способа производства они бывают прямошовными, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для сооружения систем с высокими требованиями по прочности и характеризуются простотой эксплуатации и монтажа, но требуют надежного крепления, так как обладают значительным весом.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный рукав, основой которого служит стальная арматура из проволоки, а для изготовления стенок применяют металлизированный полиэфир. Они отличаются небольшой массой, просты в монтаже и обслуживании. К недостаткам гофрированных воздуховодов относят низкую звукоизоляцию и рифленую поверхность, которая снижает скорость потока воздуха при его перемещении. Какие трубы для вентиляции следует выбрать, определяют, учитывая и эти характеристики.

Гибкий воздуховод с теплоизоляцией

Для скрепления воздуховодов при монтаже системы вентиляции в частном доме используют фланцевое или бесфланцевое соединение. Во втором случае в качестве фиксирующего элемента служат бандаж из тонкой листовой стали и металлические рейки. При фланцевом соединении воздуховоды скрепляются между собой фланцами, а для герметичности используют уплотнители.

Вентиляционные каналы из ПВХ

Пластиковые вентиляционные каналы круглого сечения хороши для бытовой принудительной или естественной вентиляции с небольшим воздухообменом. Гладкая внутренняя поверхность и отсутствие углов в канале создают минимальное сопротивление. Материал не подвергается коррозии, поэтому подходит для помещений с повышенной влажностью. Пластиковые вентиляционные каналы очень легки и просто устанавливаются. Решая, из чего сделать вентиляционный канал, многие мастера останавливаются на ПВХ-трубах из-за невысокой цены. Но они деформируются при температуре выше +90 градусов и легко воспламеняются, поэтому не подойдут для отвода горячего воздуха.

Пластиковые вентиляционные каналы прямоугольного сечения монтируются проще круглых, занимают меньше места. Сопротивление воздушному потоку в них выше, также как и уровень аэродинамического шума.

При установке вентиляционных каналов из пластика их обрабатывают антистатиком. Иначе сечение вентиляционного канала очень быстро сужается за счет налипших на стенки пылинок и сора.

Предназначение и виды вентиляции

Монтаж вентиляционной системы считается очень важным этапом в обустройстве помещения.

Такая система предназначена для следующих задач:

• Эффективная очистка воздуха внутри здания от различных примесей и загрязнений, которые появляются в результате деятельности человека.
• Обеспечение нормальной циркуляции воздуха для стабильной подачи в помещение свежих и приятных воздушных масс.
• Нагревание или охлаждение воздуха.

Сегодня на рынке доступны следующие виды вентиляционного оборудования:

• Приточно-вытяжной. Считается наиболее распространенным и рекомендованным типом, который подходит и для стандартной городской квартиры, и для промышленного здания. Систему оборудуют мощными фильтрующими приборами, предотвращающими проникновение сторонних запахов с улицы и пыли. Провести работу по установке приточно-вытяжной вентиляции своими руками довольно сложно, но вполне реально.
• Приточный. В отличие от предыдущего типа, приточные системы способны только выводить воздух, делая это естественным образом. Оснащенная обычным или более дорогим вентилятором установка может дополнительно прогревать и поставлять в помещение свежий воздух.
• Вытяжной. Используется в технических помещениях, где присутствует высокий показатель влажности, например, на кухне. Система работает на основе мощных вентиляционных устройств. Их рабочие параметры определяются особенностями постройки.

В некоторых случаях для сбалансирования микроклимата приходится обустраивать дополнительные и недешевые приборы, поэтому специалисты рекомендуют останавливаться на комбинированных моделях.

Советы профессионалов

Некоторые хозяева частных домов допускают ошибки при проектировании сетей и затем покупают дорогое оборудование, чтобы устранить негативные моменты.

Есть ряд самых распространенных ошибок:

• Установка кондиционера решит проблемы. Нет. Оборудование не создает круговорота потоков, только обеспечивает охлаждение и подсушивание среды в помещении без притока свежего кислорода.
• Для проветривания хватит вытяжного вентилятора. Нет. Без приточной вентиляции через несколько минут после работы вытяжного устройства уровень давления снизится настолько, что перестанет подавать воздух в лопасти вентилятора.
• Чтобы обеспечить вентиляцию, хватит регулярного проветривания или установки створки окна в режим микропроветривания. Нет. При условии повышенной влажности в помещении или скоплении большого количества людей, эти меры не решают постоянную проблему и могут спасти только на короткое время.

Обустройство системы вентиляции – необходимая мера для поддержания комфортного микроклимата в частном доме. Выбирая оборудование, пользователю рекомендуется брать в расчет мощность приборов, показатели интенсивности воздухообмена и бесшумность при работе.

Монтаж приточных клапанов пошагово

Конструктивно приточные клапаны естественной вентиляции состоят из следующих элементов:

• пластикового короткого воздуховода;
• цилиндрического корпуса;
• фильтра;
• защитной крышки.

Отверстия под клапаны делают следующим образом:

• на стене выполняют разметку под проем для устройства;
• по контуру разметки с шагом около 10 мм высверливают мелкие отверстия;
• остатки материала выбивают с помощью молотка и зубила.

Сам клапан монтируют так:

• воздуховод обматывают теплоизолятором;
• вгоняют его в отверстие таким образом, чтобы он немного выступал со стороны помещения;
• оставшееся свободное пространство в отверстии запенивают;
• вставляют в воздуховод с использованием силикона внутреннюю часть клапана.

Завершают монтаж приточного устройства креплением шайбы фильтра к внутренней стенке.

Нужна ли вентиляция в частном доме

Многие строительные материалы, созданные руками человека, не имеют способности «дышать», они достаточно цельные, не имеют пор и щелей. В помещениях, возведенных из таких материалов, не происходит достаточной циркуляции и обновления воздуха, в результате чего его параметры выходят за пределы допустимых. А это напрямую сказывается на самочувствии жителей частного дома. Основные показатели качества микроклимата, такие как его температурный режим, процент влажности, количество примесей и вредных веществ регламентируются на государственном уровне с помощью нормативных документов (ГОСТ и СНиП). Чтобы поддерживать эти параметры на оптимальном уровне, необходимо тщательно продумать, рассчитать и смонтировать систему вентиляции. Вентиляционная система должна выполнять две задачи:

• выводить уже «отработанный» воздух, содержащий запахи, гарь, сажу, пыль и другие примеси;
• предотвращать воздушные застои;
• обеспечивать бесперебойный приток чистого воздуха.

Разновидности вентиляционных систем для частного дома

Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.

Естественная вентиляция

Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.

Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.

Принудительная вентиляция

Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.

При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.

Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.

В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.

Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.

Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

Смешанная система

В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.

Монтаж

В зависимости от того, как именно приточная установка, отличающаяся небольшими габаритами, будет монтироваться, процесс монтажа можно существенно отличаться. Так, если применять обыкновенное вентиляционное оборудование, которое включает в себя воздухозаборную решетку, клапан и несколько фильтров, то процесс будет достаточно простым и понятным.

Для того чтобы система в будущем была исправной и могла в полной степени выполнять возложенные на нее обязательства, следует пристальное внимание уделить подготовительным работам. В первую очередь, необходимо убедиться в том, что общая вентиляционная система здания находится в рабочем состоянии. Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома.

После проведения подготовительных работ и подбора наиболее подходящего оборудования можно приступать к монтажу, который включает в себя следующие этапы.

• Определить место для установки оборудования. Очень важный и ответственный этап, так как именно от него зависит производительность и эффективность всей системы. Специалисты советуют подбирать место возле окон.
• Определить место, в котором будет осуществляться бурение отверстий.
• Бурение отверстия канального типа, диаметр которого должен быть не более 125 мм. Мастера советуют делать подобные отверстия с маленьким уклоном, чтобы не допустить попадания влаги.
• Изготовление и установка воздухоотводов. Клапан при этом должен обязательно быть снаружи и располагаться вертикально.
• Монтаж корпуса данной вентиляционной системы к стене при помощи заранее сделанных отверстий и набора для крепежа.
• Установка нагревательного элемента и фильтров для принудительной очистки воздуха.
• Монтаж решетки, которая будет обеспечивать защиту системы на внешней стене.
• Подключение оборудование к электрической сети.

Следует отметить, что монтаж приточной вентиляционной системы в квартире или загородном доме своими руками может производиться с применением обыкновенного приточного клапана, который включает в себя решетку и пластиковый воздуховод. Кроме того, при необходимости можно использовать теплошумоизолирующий элемент и фильтры. В данном случае также следует провести подготовительные работы, чтобы убедиться в том, что вентиляция будет присоединяться к общей системе дома. Можно также сделать пульт управления, который, судя по отзывам, в значительной степени упрощает процесс контроля.

Отдельного внимания заслуживает система приточной вентиляции с рекуператором. Если до недавнего времени механическая система в квартирах или домах не пользовалась популярностью, то с развитием передовых технологий на рынке подобная система стала крайне востребованной. Принцип ее действия основан на том, чтобы проводить рекуперацию тепла. Благодаря данному теплообменнику использованный в помещении воздух возвращает определенную часть тепла приточному.

Монтажу нужно уделить пристальное внимание, так как правильное и грамотное выполнение всех работ по установке дает возможность гарантировать обеспечение чистого воздуха с улицы и нагреть его до оптимальной температуры. Подобная система будет не только удобной в управлении, но и сможет прослужить длительное время, качественно выполняя свою работу. Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы.

Таким образом, приточная вентиляция представляет собой высококачественную систему, которая не только обеспечивает приток свежего воздуха в помещение, но и выполняет целый ряд других функций, среди которых подогрев воздуха и его очистка от вредных веществ. Самое главное при этом – правильно произвести расчеты и установку элементов системы, так как это оказывает прямое воздействие на ее эффективность и производительность. Автоматизация такой системы позволяет не переживать за ее работу и обслуживание.

О том, как монтировать приточную вентиляцию для квартиры своими руками, смотрите в следующем видео.

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

Повороты вентиляционных каналов снижают эффективность на 10%.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей. В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением

Он устремляется вверх, и запах выходит через него прямо в атмосферу

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Некоторые вопросы комфорта

Комфорт в доме с точки зрения вентиляции определяется не только газовым составом. Очень важна температура поступающего воздуха, картина его распределения по комнате и подвижность.

Поступление в комнату прохладного воздуха может создавать конвекционный поток, который воспринимается как неприятный сквозняк. В такой комнате всегда будет неуютно, даже при нормальной температуре.

Учитывая высокие требования к воздухообмену, для нейтрализации таких «сквозняков» часто требуется принятие специальных мер, и, разрабатывая монтаж вентиляции коттеджа, обязательно нужно учитывать это обстоятельство.
