Какие элементы входят в комплектующие для радиаторов отопления

Принцип работы: конвекция vs. излучение

Принцип работы радиатора отопления является крайне простым. Вода, которая уже нагрета до необходимой температуры, из котла идет в помещение при помощи труб. Затем она попадает в отопительные приборы, которые и нагревают воздух в помещениях вашего дома.

Конвективный радиатор отопления

Стоит отметить, что если тепло передается конвекционным способом – это ускоренный нагрев воздуха, который протекает через поверхность обогрева, то такой прибор отопления будет носить название конвектора. Если же тепло передается излучением, то есть, нагревание окружающего воздуха производится поверхностью, которая имеет повышенную температуру и теплоемкость, то это будет радиатор.

Рассматривая то, как устроена батарея отопления, стоит отметить, что для того чтобы быстро прогреть помещение, больше подойдет конвектор. Однако такая батарея отопления в разрезе имеет один недостаток – вследствие прохождения активной конвекции в воздух идет много пыли, что не самым лучшим образом будет сказываться на здоровье присутствующих людей. Именно поэтому конвекторные батареи применяются только там, где проблемные места отопительной системы. К примеру, для создания воздушной завесы в помещении с большой площадью остекления, там, где обычные приборы не смогут поместиться по размерам.

В независимости от того, какая температура в батареях отопления, они будут отдавать примерно 60 процентов тепла излучением теплоэнергии, остальная же часть будет отдаваться конвективным способом. Так, достигается минимум конвекции горячего воздуха и хорошо греются те объекты, которые находятся в помещении. В этом плане можно отметить, что то, как работает батарея отопления, подобно системе теплый пол.

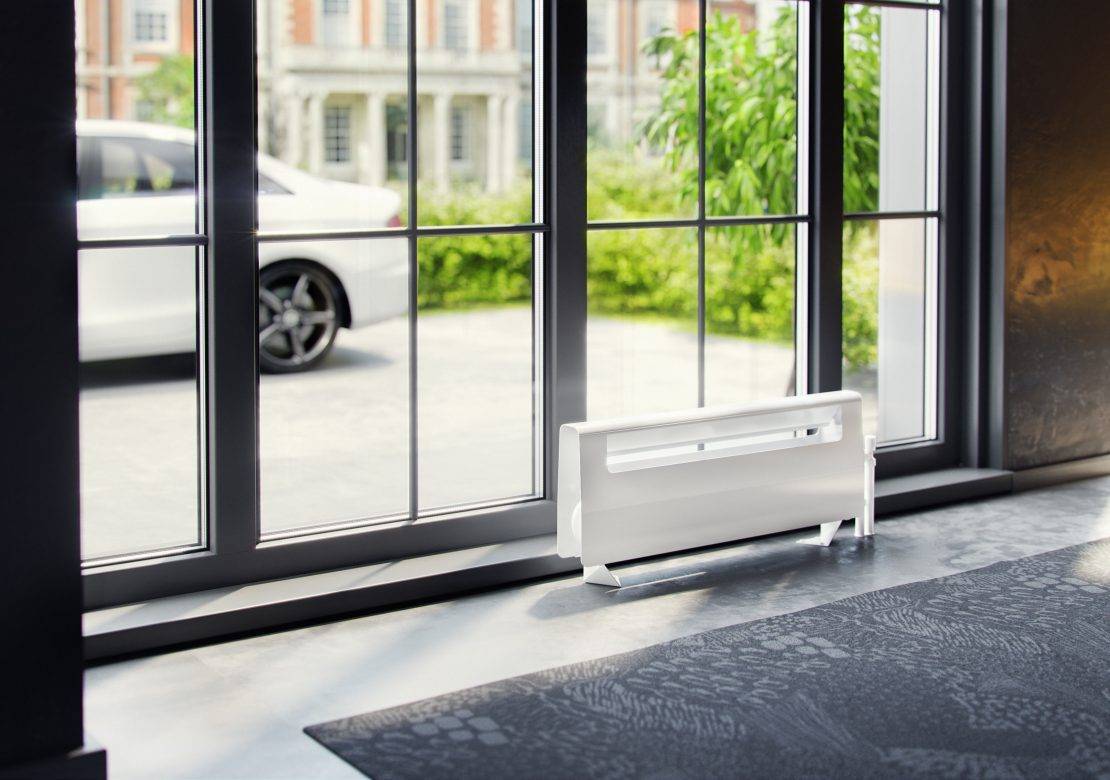

Конвекторы или «внутрипольные» радиаторы отопления

Преимущества загородного дома

Основным козырем индивидуального частного дома считается система отопления, не привязанная ТЕЦ или иным предприятиям решающим, когда дать тепло, когда выключить.

Также счастливым обладателям своих домов не знакома вечная проблема с давлением в системе. Замена батарей отопления в частном доме совершается только в индивидуальном порядке, и только хозяин в праве решать, когда ему затеять замену, какие радиаторы ставить.

В тех случаях, когда нет кандидата на «очумелые ручки», стоит обратиться в органы местного управления и подать заявку на замену батарей отопления через ЖЭК в летние жаркие месяцы.

Связано это с тем, что осень вероятность попасть в очередь значительно снизится, а в период отопительного сезона естественным образом траты бюджетных средств на проведение ремонтных работ возрастут в разы.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

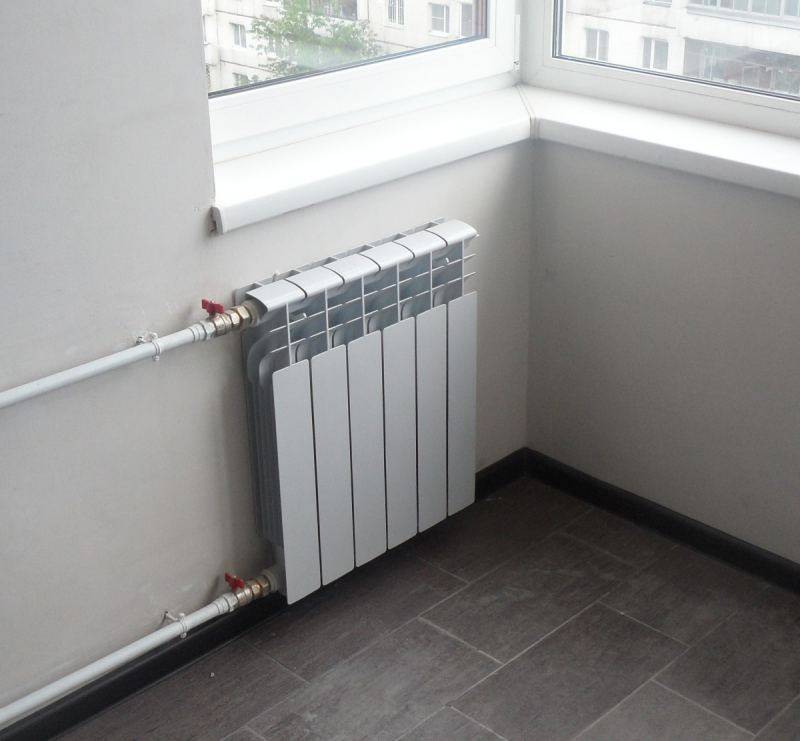

Пошаговая инструкция установки радиатора отопления под окном

Установка батареи под окном – самый популярный вариант размещения отопительных приборов. Применяя данную схему, хозяин получает возможность отсекания холодного воздуха из окна тепловым барьером за счет воздуха, нагретого батареей.

Вне зависимости от способа установки специалисты рекомендуют придерживаться определенных стандартов монтажа.

Это касается размещения радиатора под окном:

  • по центру с отклонением не более 20 мм;
  • с соблюдением расстояния от нижнего коллектора батареи до пола в пределах 8-12 см;
  • от верхнего коллектора до подоконника должно быть примерно 10-12 см;
  • от стены до задней стенки батареи зазор должен быть не менее 2-5 см.

Удобнее всего навешивать радиаторы на выровненные стены, заранее просчитав схему точек для крепежей с учетом размеров прибора. Основное требование при монтаже – определить ровность верхней горизонтали, эта граница вкручивания кронштейнов для навешивания батареи. Ровность горизонтали верхнего края проверяется лазерным уровнем вне зависимости от кривизны расположения подоконника, плоскости стен.

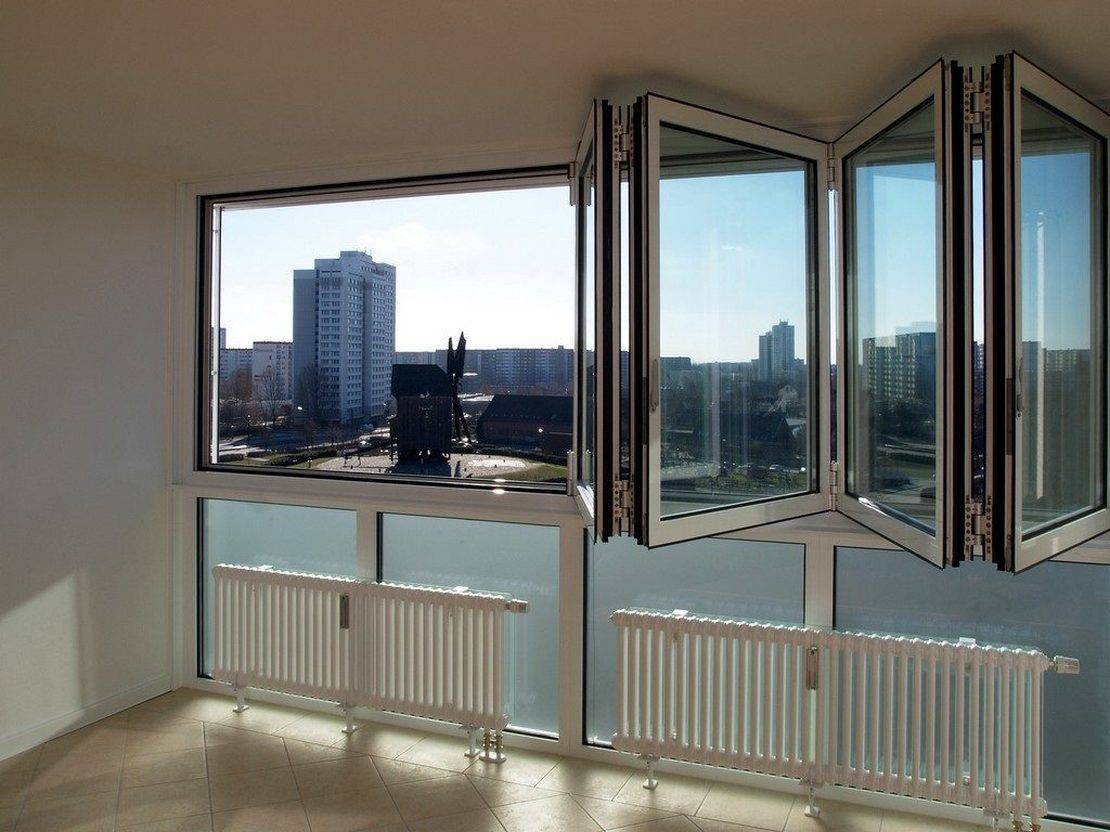

Способ установки на пол

Напольный монтаж батареи применяется при невозможности навешивания агрегатов на стену. Например, панель сделана из гипсокартона или легкого бетона, приборы выбираются с ножками, на которые и устанавливаются радиаторы. Выбор изделий широк, производители предлагают чугунные, стальные, алюминиевые или биметаллические модели с опорами для установки на пол.

Принцип монтажа не отличается сложностью – промерить зону расположения батареи, выровнять горизонтальные уровни и отметить точки фиксации. Затем нужно закрепить специальные кронштейны, установить радиатор и дугами закрепить коллектор на стойках.

Главная трудность при монтаже чугунной батареи – совмещение входного и выходного трубопроводов. Это нужно сделать до начала фиксации прибора на полу. В дополнительном закреплении чугунная батарея не нуждается, массивный вес агрегата, заполненного водой, обеспечивает стабильность на всем периоде эксплуатации. А вот чтобы тяжелая батарея не продавила ковер, ламинат или паркет, под опоры лучше подложить резиновые прокладки.

Как закрепить приставные упоры на полу? Все зависит от материала напольного покрытия и пожеланий хозяина, фиксация может осуществляться на дюбеля, длинные саморезы или гвозди. Чем легче радиатор, тем прочнее и надежнее должна быть фиксация.

Способ монтажа на стену

Разберемся, как вешать радиаторы отопления под окном. Фиксация осуществляется на крюки или кронштейны, которые входят в монтажный комплект для радиатора отопления. Для вкручивания крюков в стене сначала пробуриваются отверстия, в которые потом вставляется пластиковый колпачок, а в него уже вкручивается кронштейн или крюк.

Для обеспечения прочности монтажа все детали для крепления выбираются по весу приборов. Также нужно учитывать, что наполненные теплоносителем батареи и трубопровод будут весить намного больше. Основная нагрузка при навешивании приходится на верхние монтажные кронштейны, поэтому их нужно выбирать с запасом прочности.

Нижние крюки устанавливаются на расстоянии в 1-1,5 см от нижнего коллектора батареи, это обеспечит удобство монтажа. А чтобы не допустить серьезных погрешностей при монтаже, сначала прибор отопления примеряется к зоне установки, отмечаются точки вкручивания фиксаторов.

Монтаж батарей проводится только после вкручивания и проверки горизонтальности уровня всех кронштейнов, которые нужно вставить в дужки, расположенные на задней плоскости панелей.

Однотрубная схема

По сути, это кольцо из труб, где центром является отопительный котел. Это самая простая схема разводки, которую лучше всего использовать в одноэтажных строениях, где применяется система с естественной циркуляцией теплоносителя. Или в многоэтажных зданиях с принудительной циркуляцией.

Скажем прямо — эта схема не самая лучшая, хотя очень экономичная в плане затрачиваемых для ее сооружения материалов. Но у нее есть один большой недостаток — невозможность регулировать подачу тепла. Устанавливать в такую схему какие-то контролирующие проборы проблематично. Поэтому в домах, где смонтирована именно однотрубная схема развязки, показатель тепловой отдачи равен проектируемой

Вот почему так важно правильно рассчитать данный показатель

Внимание! Однотрубное отопление допускает лишь последовательное подключение радиаторов. То есть теплоноситель проходит все радиаторы один за другим, отдавая тепло

И чем дальше прибор расположен в цепи, тем меньше тепла ему достается.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла

Нижнее подключение

Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

  • Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.

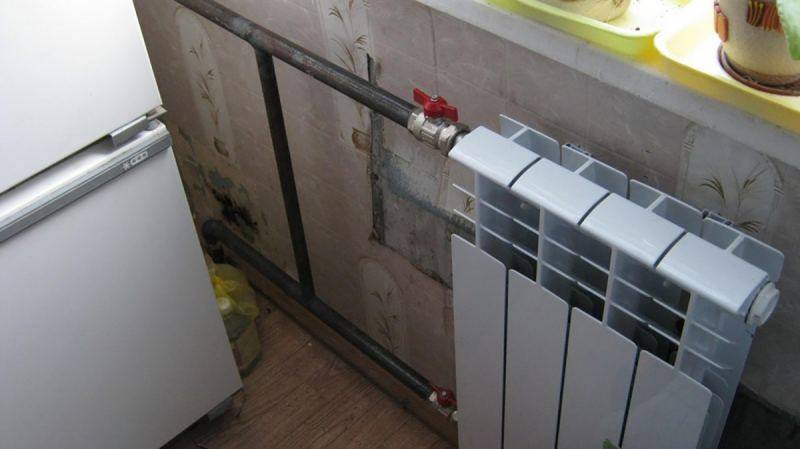

  • Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему

Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.

Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней

Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.

Необходимое крепление

Поскольку биметаллический радиатор не отмечается очень большим весом (часто 10 секций с межосевым расстоянием 500 мм весят 17-20 кг), то особого крепления для него не требуется. Конечно, производители создали наиболее подходящие кронштейны и другие виды крепления для таких батарей.

Особенности кронштейнов являются такими:

  1. Используемый металл имеет относительно малую толщину.
  2. Их схема напоминает собой уголок, на одной стороне которого находятся отверстия для шурупов, а на другой – выемка для коллектора.
  3. Может быть одна или две выемки. Во втором случае они находятся сверху и снизу длинной стороны. Благодаря этому кронштейн можно ставить как слева, так и справа.

Вместо кронштейнов могут быть и крючки, однако их выпускают в основном для чугунных радиаторов. Для биметаллических устройств такое крепление является невостребованным.

Все биметаллические изделия предназначены для монтажа на стену. Поэтому их напольного исполнения нет. Однако если есть желание или необходимость разместить их на полу (стена сделана из гипсокартона или стекла), то можно воспользоваться напольным креплением. Варианты напольного крепления являются разнообразными. Так, оно может представлять собой:

  1. Трубу с платформой для крепления на полу и П-образным верхом (правда, буква «П» перевернута вверх).
  2. Конструкцию, сделанную с металлической полосы. Крепится к полу и стене. Имеет изогнутую в форме дуги специальную часть для коллектора.

Как повесить радиатор отопления на кронштейны

Практически любой радиатор вывешивается на кронштейны следующим образом:

  1. Высверливаются отверстия в за ранее размеченных местах, в них забиваются дюбеля и прикручиваются кронштейны (при закручивании штыревых кронштейнов, глубина закручивания определяется требованиями к зазору между радиатором и стеной). Крюки должны попасть на места соединения секций.
  2. Аналогично фиксируются нижние кронштейны.
  3. После установки батареи на кронштейны, нажатием проверяется надежность установки и точность по уровню.
  4. В случае применения напольных опор подгоняют их по высоте и закрепляют.

Алгоритм установки любых радиаторов один и тот же: качественная разметка, установка кронштейнов, вывешивание батарей, проверка по уровню, закрепление по месту, подключение трубопровода, систем управления и контроля. Нюансы по конкретной модели прибора отопления и используемых креплений отражены в сопроводительной документации, а общестроительные работы одни и те же.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

  • какая схема системы отопления будет использована (однотрубная или двухтрубная);
  • какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.
  • используется как параллельное, так и последовательное подключение батарей;
  • патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

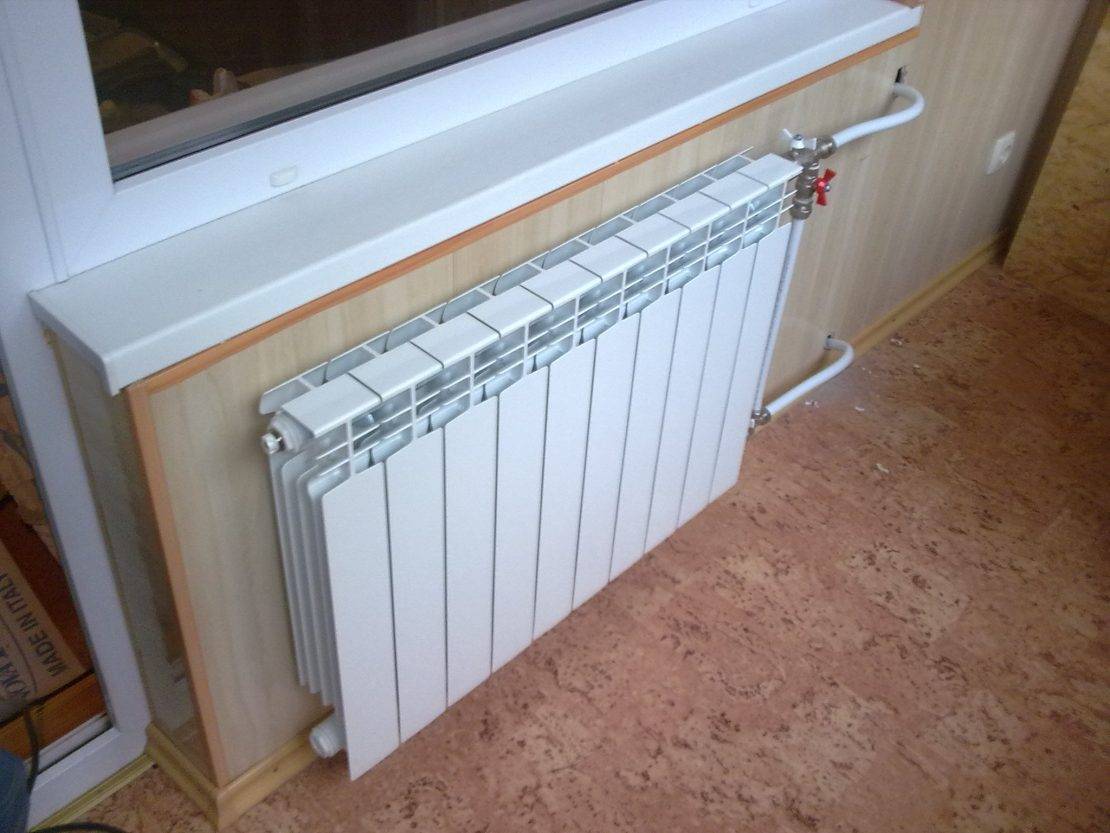

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Расчёт необходимого количества кронштейнов

Как правило, самостоятельный расчёт не требуется, поскольку данная информация содержится в технической документации к радиатору. А также там приведены рекомендации в части использования кронштейнов тех или иных моделей.

Расчёт для крепления на стену:

  • Для чугунных батарей, где количество секций от 2 до 9 требуется 3 штуки, два из которых держат батарею сверху, один — снизу. В случае если количество секций больше, кронштейны добавляются из среднего расчёта: 1 крепёж на 3 секции.
  • Для алюминиевых батарей с количеством секций от 2 до 12 также требуется 3 кронштейна: сверху и снизу — 2 и 1 соответственно. Дополнительные держатели добавляются из среднего расчёта: 1 крепёж на 4—5 секций.

Для биметаллических радиаторов количество крепежей аналогично алюминиевым если секций меньше десяти. Дополнительные держатели добавляются из расчёта: 1 крепёж на 4—5 секций.

Количество стоек для установки на пол подбирается из расчёта: 2 держателя на батарею с количеством секций до 10. На каждые 4 последующие секции добавляется 1 крепёж.

Разметка и монтаж

Для размещения батарей отопления оптимальными считаются участки, расположенные непосредственно под окнами.

Для эффективной работы важны следующие параметры:

  • расстояние от нижней грани батареи до пола — от 80 до 120 мм;
  • расстояние от верхней грани до подоконника — от 60 до 100 мм;
  • расстояние от стены до корпуса радиатора — от 30 до 50 мм.

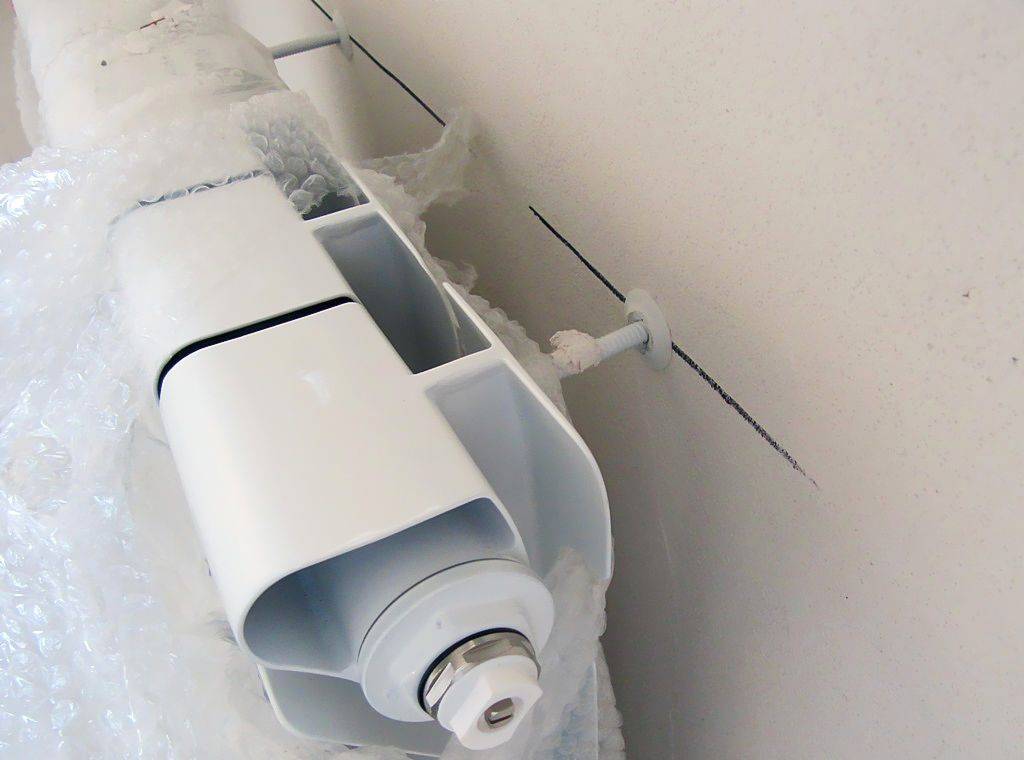

Настенное крепление

Не зависит от типа, но важна совместимость кронштейнов с устанавливаемой батареей. Разметка начинается с определения вертикальной линии, разделяющей оконный проём пополам, после чего данная линия отмечается на стене под окном.

Дальнейшая разметка зависит от разводки отопительного контура:

  • Если в помещении разводка нижнего типа — на стене горизонтальной линией, параллельной полу, отмечается верхняя грань радиатора.
  • Если разводка боковая — горизонтальная линия идёт в соответствии с осью подающей трубы.

Затем производится замер расстояний между точками крепежа на радиаторе и получившиеся отрезки проецируются на ранее прочерченные линии горизонтали и вертикали.

Начальные и конечные точки отрезков определяют места крепления фиксаторов к стене.

После в них при помощи перфоратора высверливаются отверстия, в которые устанавливаются дюбели и вкручиваются сами кронштейны. При правильном выполнении процедуры, трубы подачи и обратки будут чётко совпадать с соответствующими штуцерами на корпусе батареи. После навешивания проверьте надёжность крепления и удостоверьтесь в отсутствии люфтов.

Напольное крепление

Процедура напольного монтажа во многом схожа с настенной установкой и включает в себя следующие этапы:

  1. Определение вертикальной линии, разделяющей окно пополам и проецирование её на пол.
  2. Замер расстояния между точками крепежа на радиаторе и проецирование получившегося отрезка (или нескольких, если используется больше двух кронштейнов) на оси труб разводки с учётом ранее прочерченной линии. По аналогии с настенным креплением, начальная и конечная точки получившегося отрезка — места крепления кронштейнов к полу.
  3. Сверление отверстий, установка и фиксация держателей.
  4. Установка и последующая проверка радиатора на устойчивость.

Экзотика

Еще несколько устройств применяются сравнительно редко и малоизвестны широкой публике.

Термоэлектрический привод клапана радиатора отопления может использоваться с любыми дросселирующими клапанами. Он представляет собой сервопривод с внешним управлением, питающийся от батареек или сети переменного тока.

Внутренний пружинный клапан для радиатора — нержавеющая заслонка с пружиной, перекрывающая коллектор первой секции при вкручивании в нее проходной пробки. Цель ее установки — ограничить циркуляцию через нижний коллектор прибора, обеспечив его равномерный прогрев по всему объему. (См. также статью Коллекторная разводка труб: особенности.)

Заслонка ограничивает циркуляцию через нижний коллектор.

Клапан для нижнего подключения радиатора укомплектован термостатической головкой.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

  • боковое;
  • диагональное;
  • нижнее (верхнее);
  • седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

  • Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
  • Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Что есть система отопления

Это совокупность устройств для создания комфортного микроклимата в помещении, где живут и трудятся люди. Комфортная температура для человека – это примерно 20 °С. Любые помещения, даже тщательно утеплённые, теряют тепло, выходящее в окружающее пространство через стены, пол и окна. Поэтому для поддержания комфортной температуры в помещение нужно постоянно подавать такое количество тепла, которое восполняет его потери.

Основные требования, предъявляемые к отопительным приборам:

  • Механическая прочность. В централизованных системах теплоснабжения теплоноситель подаётся под высоким давлением, обычно – не менее 10 атмосфер, чтобы тепло достигло даже верхних этажей многоэтажных домов. Так что прочность – это ключевое требование к батареям.
  • Стойкость к коррозии. Вода сама по себе агрессивная среда, активно взаимодействующая с большинством металлов. При высокой температуре и давлении агрессивность только возрастает, особенно учитывая регулярное подмешивание в теплоноситель щелочных добавок, уменьшающих образование накипи.
  • Максимальная теплоотдача. В условиях центрального теплоснабжения желательно как можно лучше энергию теплоносителя отобрать для нагрева помещения.
  • Внешний вид батарей должен гармонировать с интерьером помещения, в котором они устанавливаются.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
