Как определить мощность светодиодной ленты — 12В и RGB

Особенности установки трансформаторов

Установка трансформаторов производится по схеме, которая должна прилагаться к самим светодиодным лентам. Обычно их нарезают на части по три диода в каждой группе. Конструкция предполагает наличие токоограничивающего резистора. Но в некоторых случаях на одной части может быть от 5 до 10 диодов.

Место разреза указывается группами контактов с обеих сторон. Подключаются светодиоды по группам параллельным способом. Трансформатор может устанавливаться в любом месте помещения, но очень важна полярность «+» или «–».

При покупке трансформатора необходимо убедиться, что он действительно предназначен для светодиодов, так как некоторые люди по ошибке выбирают устройства, которые используются для галогенных ламп. Хотя они и могут понижать напряжение до необходимых 12 вольт, на выходе они дают переменный ток, так как для работы LED — лент необходим ток постоянный.

Блок питания должен быть оснащён системой плавного пуска, что поможет существенно увеличить срок работы ленты.
Устройство обязательно должно иметь около 20–30% запаса мощности.
Устанавливать рекомендуют в месте, где до него можно легко достать.
Если установить блок в маленьком помещении, то он будет сильно перегреваться, что приведёт к поломке.
Важно учитывать степень защиты блока.

Как узнать мощность светодиодной ленты

Для организации наружного и внутреннего освещения, особенно для создания разнообразных локальных подсветок интерьерных зон, все чаще прибегают к использованию светодиодных лент.

Светодиодные ленты универсальны, по сравнению со светильниками они недороги, по сравнению с люминесцентными лампами — весьма энергетически экономичны, к тому же их очень несложно монтировать, — все это объясняет растущую популярность светодиодных лент у самого широкого круга потребителей.

В связи с актуальностью данной темы давайте поговорим о параметрах светодиодных лент, о том как узнать и рассчитать мощность ленты и на что стоит ориентироваться при выборе светодиодной ленты для своих нужд.

Типичная светодиодная лента — это своеобразная гибкая печатная плата со смонтированными на ней в определенном порядке SMD-светодиодами с одной стороны, и с проводящими дорожками с обратной стороны. Данные ленты выпускаются на постоянное напряжение 5, 12, 24 или 36 вольт. Класс защиты ленты может быть от IP20 (самая открытая и незащищенная) до IP68 (полностью водонепроницаемая, облаченная в силиконовую трубку).

Наиболее популярные SMD светодиоды, применяемые на таких лентах: SMD3528, SMD5050, SMD5630 и SMD5730. Цифры в маркировке светодиода обозначают габаритные размеры светодиодов в миллиметрах, например светодиод SMD5630 имеет длину 5,6 мм и ширину 3,0 мм.

Сами же светодиодные ленты на бобинах имеют того рода маркировку: 24W 12V 2A – это характерные параметры, например, 5 метров ленты с потреблением 4,8 Вт на метр, это может быть лента с 60 светодиодами SMD3528 на каждый метр. Более детально о типах светодиодов расскажем далее.

Вот мощности наиболее популярных светодиодов, которые встречаются на лентах:

SMD3528 – 0,11 Вт;

Самый маленький из перечисленных SMD-светодиодов используемых в изготовлении лент — это SMD3528, имеющий габариты 3,5 на 2,8 мм и номинальную мощность 0,1 Вт. Это однокристальный светодиод. Ленты, собранные из данных диодов, отличаются дешевизной и особой универсальностью: обычно напряжение питания ленты составляет 12 В. Такие ленты популярны в декоративном оформлении потолков и различных интерьерных ниш.

Одиночная цепь на ленте содержит три светодиода SMD3528 и один токоограничительный резистор. Таких параллельно соединенных цепей на ленте много, их можно отрезать столько, сколько нужно. Из-за наличия токоограничительного резистора на один светодиод ленты приходится уже в среднем не 0,1 Вт, а 0,08 Вт при напряжении питания 12 В.

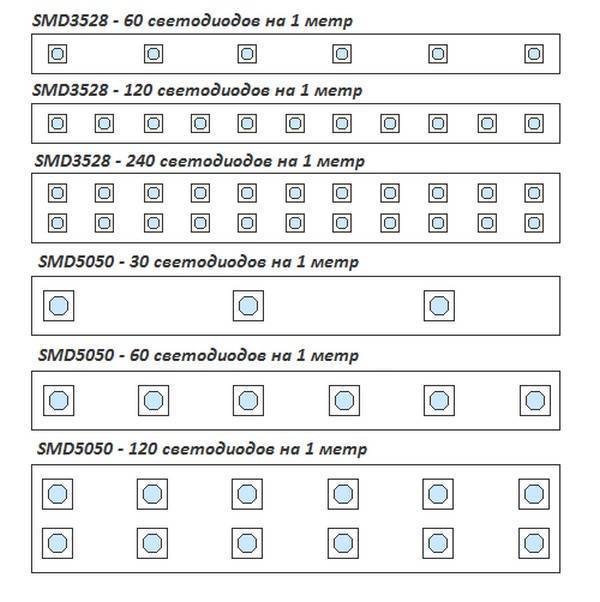

Ленты выпускаются с разной плотностью светодиодов на метровый отрезок ленты, обычно кратно 30 или 60: 30, 60, 120, 180 и 240 светодиодов на метр. Таким образом мощность отрезка ленты определенной длины можно узнать просто сосчитав светодиоды на отрезке. Причем отрезать ленту следует строго по специальным меткам, нанесенным на лицевую сторону ленты.

Один метр ленты с 60 светодиодами SMD3528 на метр будет иметь мощность 4,8 Вт; соответственно 120 светодиодов на метр — 9,6 Вт; 180 — 14,4 Вт: 240 — 19,2 Вт на метр. Если нужно меньше или больше — отрезается кусок по отрезным меткам и тогда мощность изменится пропорционально: пол метра — 2,4 Вт, полтора метра — 7,2 Вт (60 светодиодов на метр) и т. д.

Ленты на светодиодах SMD5050 втрое мощнее лент на диодах SMD3528, ведь в одном SMD-элементе здесь содержится три светоизлучающих кристалла таких как в одном SMD3528. Данные ленты хорошо подходят для построения систем подсветки рабочих столов, потолков и дверных проемов, также популярен данный типоразмер в подсветке автомобильных салонов.

Примечательно, что светодиодные ленты с диодами типоразмера SMD5050 бывают и трехцветными. Здесь 1 метр с 30 светодиодами на метр будет потреблять 7,2 Вт, а с 60 и 120 светодиодами на метр — соответственно 14,4 и 28,8 Вт. Отрезок в полметра — 3,6 Вт.

Очевидно, мощность пропорциональна длине. Отрезать следует только по отметкам, иначе одна из параллельных цепочек с резистором будет нарушена и у вас останутся неиспользуемые светодиоды на ленте. Чем выше напряжение питания ленты (по документации) — тем длиннее единичная цепочка светодиодов которую нельзя нарушать отрезая.

Далее по размеру идут SMD5730 и SMD5630, каждый светодиод на 0,5 Вт. Из лент на данных светодиодах можно строить полноценное освещение. 30 светодиодов на метр такой ленты будут потреблять 15 Вт, а 60 на метр — все 30 Вт. Если нужно 3 метра ленты с диодами SMD5630 с плотностью диодов 60 элементов на метр — потребуется стабилизированный блок питания на 90 Вт.

Источник

Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ?

Эта тема возникла в связи с написанием статьи о самодельном усилителе низкой частоты. Хотел продолжить повествование, рассказав о блоке питания и добавив ссылку на какую-нибудь популярную статью о перемотке трансформаторов, но не нашёл простого понятного описания. Что ж поделаешь, всё нужно делать самому. https://oldoctober.com/

В этом опусе я расскажу, на примере своей конструкции, как рассчитать и намотать силовой трансформатор для УНЧ. Все расчёты сделаны по упрощённой методике, так как в подавляющем большинстве случаев, радиолюбители используют уже готовые трансформаторы. Статья рассчитана на начинающих радиолюбителей.

Как определить необходимую мощность силового трансформатора для питания УНЧ?

Я решил собрать простой усилитель мощностью 8-10 Ватт в канале, на самых дешёвых микросхемах, которые только удалось найти на местном радиорынке. Ими оказались – TDA2030 ценой всего по 0,38$.

Предполагаемая мощность в нагрузке должна составить 8-10 Ватт в канале:

10 * 2 = 20W

КПД микросхемы TDA2030 по даташиту (datasheet) – 65%.

20 / 0,65 = 31W

Я подобрал трансформатор с витым броневым магнитопроводом, так что, КПД можно принять равным – 90%.https://oldoctober.com/

31 / 0,9 = 34W

Приблизительно оценить КПД трансформатора можно по таблице

Мощность трансформатора (Вт)	КПД трансформатора (%)
Броневой штампованный	Броневой витой	Стержневой витой	Кольцевой
5-10	60	65	65	70
10-50	80	90	90	90
50-150	85	93	93	95
150-300	90	95	95	96
300-1000	95	96	96	96

Значит, понадобится сетевой трансформатор мощностью около 30-40 Ватт. Такой трансформатор должен весить около килограмма или чуть больше, что, на мой взгляд, прибавит моему мини усилителю устойчивости и он не будет «бегать» за шнурами.

SMD 5050/30

В ней, как следует из названия, в одном метре впаяно 30 диодов. Мощность одного метра такой ленты – 7,2Вт.

Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.

То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.

Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.

У лампочки накаливания угол 270 градусов и выше. При этом она освещает все пространство вокруг себя.

Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.

СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.

Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.

Еще одно немаловажное преимущество СМД 5050-30 – ее в крайних случаях можно наклеивать даже без алюминиевого профиля. В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения

Он забирает тепло с поверхности подложки и рассеивает его в пространстве

В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.

Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.

Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.

Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.

Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.

Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.

Отдельный сегмент или модуль – это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.

У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины – всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

1. Метод преобразования напряжения.
2. Принцип охлаждения.
3. Исполнение.
4. Выходное напряжение.
5. Мощность.
6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.

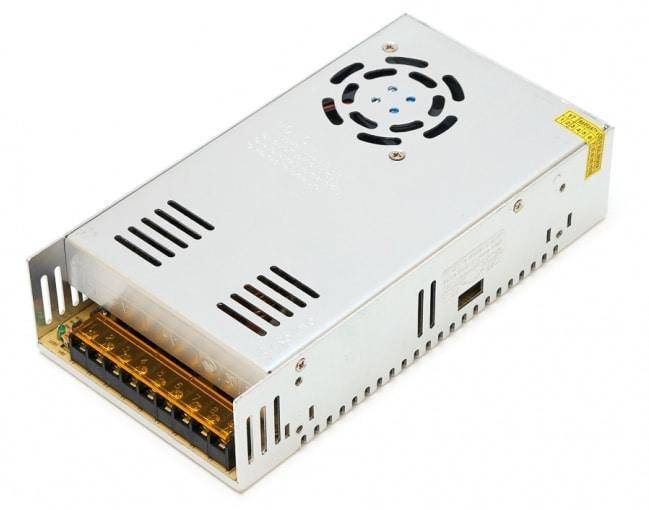

Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.

Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Расчет мощности трансформатора ИБП

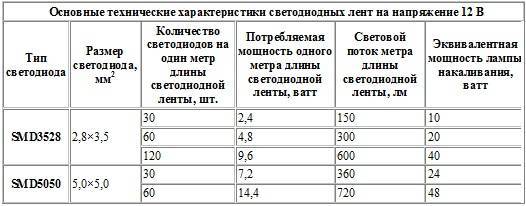

Таблица мощности диодов Исходными данными для расчета трансформатора для ИБП являются параметры освещенности, которые предполагается достичь посредством данного устройства. Для успешного решения этой задачи потребуется определиться с длиной ленточки, обеспечивающей нужный световой эффект. Если исходить из того, что на одном ее метре размещается 60 стандартных диодов с суммарным потреблением 4,8 Ватта, посчитать общую мощность удается простым перемножением двух известных цифр. Для этих целей даже не потребуется калькулятор, поскольку все операции легко совершаются в уме.

Сколько потребляет светодиодная лента 12 вольт: расчет мощности диодной ленты на 1 метр

Перед тем как приобретать для светодиодной ленты блок питания, рекомендуется рассчитать ее удельную мощность исходя из тока, потребляемого одним светоизлучающим кристаллом.

Возьмем для примера светодиоды SMD 5050 с минимальным числом диодов на п. м. — 30. Итак, как определить мощность данной светодиодной ленты на 12 вольт на 1 п. м.? Формула здесь следующая:

P = (U * I * N) / K

где:

• P — светодиодная лента с мощностью на метр 12 вольт;
• U – подаваемое напряжение (в нашем случае – это 12 вольт);
• I – сила тока, потребляемая одним кристаллом;
• N –число диодов на 1 п.м. ленты;
• K – количество кристаллов на звене, соединяемых последовательно.

Дело в том, что при последовательном соединении сила тока неизменна (уменьшается только напряжение). И такое соединение является естественным ограничителем потребляемой лентой мощности.

В случае с диодами SMD 5050 сила потребляемого каждым кристаллом тока составляет 60 миллиампер (или 0,06 А); число кристаллов на 1 п.м. – 30 шт.; подаваемое напряжение – 12 В, а между собой диода соединены последовательно по 3 шт. (а уже эти звенья соединяются между собой параллельно), то есть, значение К = 3.

Итак, светодиодная лента 12 вольт мощность на метр:

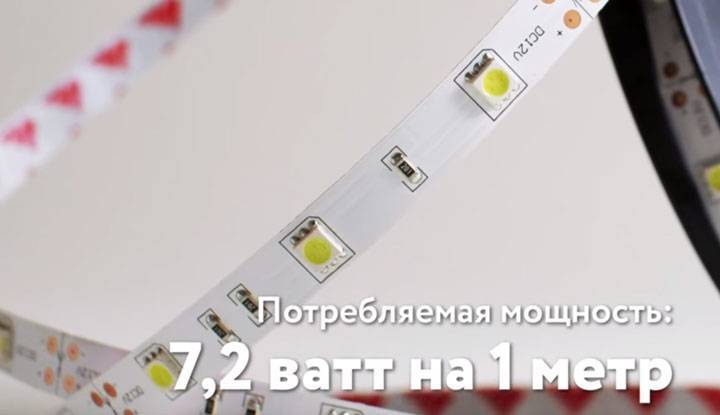

(12 * 0,06 * 30) / 3 = 7,2 Вольта

(** — для кристаллов других типов потребляемая сила тока будет иной, а значит, и другим будет показатель удельной мощности).

Светящиеся ленты, вне зависимости от количества кристаллов на каждый п.м. продаются в катушках по 5 метров в каждой бобине. Если вы не знаете, как определить мощность всей светодиодной ленты 12 вольт, то нужно просто перемножить показатель расхода мощности на 1 п.м. на длину в метрах.

Таблица 2. Сколько потребляет светодиодная лента 12 вольт (SMD 3528)

№ п/п	Всего диодов на погонном метре:	Мощность светодиодной ленты (5-метровая катушка):
1.	30	12,0 Вт
2.	60	24,0 Вт
3.	120	48,0 Вт
4.	240	96,0 Вт

Возникает вопрос: зачем обязательно держать в голове то, сколько потребляет светодиодная лента 12 вольт на метр? Все дело в том, что по линиям всегда можно отрезать участок такой длины, который востребован для тех или иных целей. И реально задействуемые светящиеся полосы очень редко имеют длину в 5 метров. Соответственно, для того чтобы подобрать именно для этой ленты правильный блок питания, нужно как можно точнее определить длину ее длину.

Поэтому при ответе на вопрос, как узнать мощность светодиодной ленты 12в — вооружаемся рулеткой и производим замеры длины светящейся полосы с точностью до 5 см.

Перед тем как устанавливать декоративную подсветку с помощью светодиодной ленты, необходимо рассчитать потребляемую ею мощность, чтобы случайно не нарушить правила безопасности эксплуатации, не перегрузить проводящие жилы и не спровоцировать возгорание.

Как рассчитать мощность трансформатора

Чаще всего необходимость расчета мощности трансформатора возникает при работе со сварочной аппаратурой, особенно когда технические характеристики заранее неизвестны.

Мощность трансформатора тесно связана с силой тока и напряжением, при которых аппаратура будет нормально функционировать. Самым простым вариантом расчета мощности будет умножение значения напряжения на величину силы тока, потребляемого устройством. Однако на практике не все так просто, прежде всего из-за различия в типах устройств и применяемых в них сердечников. В качестве примера рекомендуется рассматривать Ш-образные сердечники, получившие наиболее широкое распространение, благодаря своей доступности и сравнительно невысокой стоимости.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид светодиодов, число на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными светодиодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Виды светодиодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов

Первые две цифры означают длину светодиода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные светодиоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность светодиодов на один метр длины определяет в первую очередь яркость свечения. Чем больше светодиодов, тем ярче будет светить лента.

Варианты плотности светодиодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством светодиодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты	Кратность резки
SMD 3528 60 LED 12V	3 светодиода – 5 см
SMD 3528 120 LED 12V	6 светодиодов – 5 см
SMD 3528 240 LED 24V	12 светодиодов – 5 см
SMD 5050 30 LED 12V	3 светодиода – 10 см
SMD 5050 60 LED 12/24V	6 светодиодов – 10 см
SMD 5050 120 LED 24V	12 светодиодов – 10 см

Выбор источника питания для светодиодной ленты

Для того чтобы наслаждаться приятным и необычным освещением, следует правильно подобрать источник питания. Этот шаг очень важный, так как при неправильном выборе светодиоды могут сгореть, а изделие выйдет из строя.

Факторы, влияющие на выбор источника питания для светодиодных лент

При выборе источника (блока) питания для светодиодных лент следует ориентироваться на следующие параметры:

1. Напряжение питания ленты.
2. Её потребляемая мощность.
3. Необходимая степень защищенности оборудования от воздействия влаги.

В качестве примера возьмём светодиодную ленту SMD 3528 длиной 6 м (60 диодов/м).

Напряжение питания светодиодной ленты

Как уже говорилось выше, все светодиодные ленты делятся на изделия, которые питаются от 12 В и 24 В соответственно. Естественно, что и выходное напряжение источника должно быть равным одному либо другому значению. Итак, для того чтобы узнать напряжение питание светодиодной ленты:

1. Открываем её технические характеристики и ищем интересующий параметр.
2. Видим, что лента питается от напряжения в 12 В.

В соответствии с найденным значением напряжения и осуществляем подбор блока питания.

Мощность, потребляемая светодиодной лентой

Для расчёта мощности источника питания следует снова обратиться к техническим характеристикам светодиодной ленты. На этот раз нас интересует значение мощности, потребляемой на метр изделия (P_ленты=4,8 Вт/м).

1. По условию нужно обеспечить питанием светодиодную ленту длиной в 6 метров, а значит для того чтобы найти полную мощность, которую потребляет лента (P_потр), воспользуемся следующей формулой: P_потр= P_ленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
2. Стоит отметить, что блок питания по данному параметру следует выбирать с запасом (порядка 30–33%). Поэтому нам понадобится источник постоянного тока на 12 В мощностью 28,8 х 1,33 = 38,3 ≈ 40 Вт.

Защита от воздействия влаги

Это ещё один важный фактор, который следует учитывать при выборе источника питания. При выборе по этому критерию сначала надо определиться с местом его установки. Если планируется организация светодиодного освещения в ванной комнате, то необходимо выбрать блок питания, обладающий влагозащитными свойствами (IP 65 или IP 68). В обычном жилом помещении сухого типа — спальня или гостиная — можно использовать простой интерьерный источник.

Однако для того чтобы выбор источника был на 100% правильным, кроме описанных выше факторов, следует подобрать подходящий тип, основываясь на его преимуществах и недостатках.

Типы источников питания

В настоящее время выпускают четыре типа источников питания для светодиодных лент.

Таблица: преимущества и недостатки различных типов источников питания

Производители блоков питания для светодиодных лент

Наиболее популярными и востребованными производителями блоков питания для светодиодных лент являются:

1. Cool Neon. Выпускает обширную линейку светодиодных трансформаторов, которые могут использоваться для решения различных целей и задач. Продукция компании оснащена встроенными защитными устройствами и может использоваться при температуре от -25 до +45 °С. Средний срок службы — более 25 тыс. часов.

В номенклатуре изделий Cool Neon имеются как открытые блоки питания, так и герметичные модели, способные работать при низких температурах окружающего воздуха

• Lightech. Производит блоки питания, которые обеспечивают высокую стабильность работы светодиодной продукции в том числе и лент, использующихся при температуре от -30 до +50 °C. Продукция компании в основном рассчитана на эксплуатацию в течение 50 тыс. часов и более. Особенностями этих моделей являются:
  1. Широкий диапазон входных напряжений.
  2. Устойчивость к механическим ударам и вибрациям.
  3. Защита от перегрева корпуса.
  4. Стойкость к импульсным помехам в сети.
  5. Встроенная защита от короткого замыкания.

Lightech выпускает герметичные блоки питания в пластмассовых корпусах, обеспечивающие высокую стабильность выходных параметров

Герметичные блоки питания UnionElecom отличаются компактностью, максимально высокой степенью влагозащиты алюминиевого корпуса (IP68) и доступной ценой

На что стоит обратить внимание

Количество светодиодов на ленте

Светодиоды чаще всего реализуются в бобинах длиной по 5 метров каждая, на упаковке фиксируется точное количество светодиодов.

При выборе осветительного прибора необходимо обратить внимание на следующие параметры:

• способы установки;
• тип установленных светодиодных лампочек (от этого параметра будет зависеть уровень освещенности);
• степень защиты;
• мощность потребления (от этого показателя будут зависеть параметры приобретаемого блока питания);
• напряжение питания;
• количество светодиодов;
• цвет.

Качество сборки

Светодиодная лента Osram Smart+ Apple HomeKit Flex, 10 Вт

Качество сборки и используемые материалы при изготовлении напрямую зависят от производителя. На рынке наиболее востребована продукция компаний Arlight, Gauss, Cree, Feron, Navigator и OSRAM.

Приобретать осветительные приборы рекомендуется в тех местах, где предоставляют гарантию, а также есть возможность проверить работоспособность устройства, подержать в руках.

При изготовлении LED-лампочек чаще всего встречаются следующие дефекты:

• спайка изделия, изготовленная из нескольких отдельных кусков;
• некачественная пайка;
• мигающие или плохо работающие отрезки.

Степень защиты

Степень защиты, как правило, фиксируется в соответствии с международными стандартами. Этот параметр обязательно должен быть указан на упаковке. Если информация отсутствует, следует усомниться в качестве предлагаемого товара.

Открытые светодиодные ленты обозначены маркировкой IP20. Они предназначены для работы в сухих помещениях, где не требуется влагозащита. Чаще всего ее используют для подсветки потолков и корпусной мебели.

Маркировка IP65 – изделия, характеризующиеся частичной защитой от влаги. Используют для установки в ванных комнатах, при условии, что исключена вероятность попадания на них воды.

Степень защиты IP68 свидетельствует о полной защите ленты от влаги. Устройство может быть применено во влажной среде на глубине до 1 метра. Однако в этом случае с целью безопасности рекомендуется дополнительно использовать устройства защитного отключения.

Напряжение питания и мощность

Химический состав полупроводника во многом определяет напряжение питания светодиодов

Конкретная модель имеет свое напряжение питания, эти данные также должны быть указаны производителем на упаковке. Существуют следующие виды номиналов:

• +5В – применимы для осветительных приборов, питающихся от USB-разъемов на компьютерах. Последнее время часто используется для отделки элементов гардероба. Особенность работы заключается в преобразовании энергии из батареек напряжением в 1,5В в постоянный ток силой 5В.
• +12В – самый распространенный тип номинала, предназначенного для питания лент. Для бесперебойной и производительной работы применяются специальные блоки питания – драйвера.
• +24В – используется в том случае, если есть необходимость в резервном питании при пропадании напряжения. Аккумуляторная батарея будет работать намного дольше при условии, что сила тока для одинаковых по мощности отрезков будет в два раза меньше. Существует еще одна причина использования этого номинала – в случае больших расстояний между лентой и источниками питания. Благодаря этому удается снизить падение напряжения, которое вызвано сопротивлением электрической проводки.
• +36В – применяет редко, поскольку производители редко изготавливают блоки питания с таким номиналом. Если устройство вышло из строя, найти ему быстро замену вряд ли удастся. Преимущество использования заключается в сниженном токе, который будет потреблять осветительное устройство.

Узнать мощность светодиодной ленты также можно по виду используемых светодиодных лампочек.

Количество цветов и цветовой оттенок

Помимо основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения

Производители светодиодных лент выпускают продукцию в следующих цветах:

• RGB, многоцветные;
• холодный белый;
• желтый;
• синий;
• красный;
• зеленый;
• теплый белый.

Популярность набирает розовый цвет. Его востребованность в большей степени обусловлена большой пользой для роста и развития растений.
