Как подключить светодиодную ленту

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Преимущества светодиодных лент в авто

Даже не говоря за то, что они экономичные и долговечные, стоит вспомнить еще ряд прекрасных преимуществ. Ведь они считаются универсальными, их можно установить в любое место в авто, часто мы слышим вопрос: как подключить светодиодную ленту в машине к габаритам, и готовы дать в этой статье ответ. Такую ленту можно установить даже в самом сложном месте, главное правило тут одно – дотянуть провода. Узнайте о том, как сделать подсветку в шкафу светодиодной лентой.

Чаще всего в авто такие ленты устанавливают в качестве освещения ног, светодиоды в салон авто лучше не ставить, лента может с легкостью слепить глаза и отвлекать от дороги.  Снаружи подсвечивается диски, багажник, номерные знаки и т.д. В основном все зависит только от вашей фантазии и желания, что-то начинать делать.

Какие часто допускаются ошибки?

Если не разобраться в том, как крепится светодиодная лента в кухонном гарнитуре, то можно допустить много серьезных ошибок. К ним относится:

  • приклеивание ленты высокой мощности непосредственно к стенкам шкафчиков без использования профиля, что ведет к тому, что изделие отваливается, а также светодиоды быстро выходят из строя;
  • использование строительного степлера, с помощью которого прикрепляется лента к поверхности из древесины или гипсокартона, но если неправильно выбрать место крепления, то это приводит к повреждению светодиодов;
  • приклеивание открытых светодиодов непосредственно к алюминиевому профилю, что приводит к их быстрой поломке;
  • применение профиля из пластика, который не дает нужного эффекта охлаждения, поэтому нужно пользоваться исключительно материалами, специально предназначенными для этой работы;
  • использование термоклея, который при нагревании издает вредный и неприятный запах, а также он может привести к перегреву светодиодов.

Поэтому выбор светодиодной ленты для подсветки кухни, а также дополнительных материалов, должен выполняться с участием профессионалов. От грамотности выбора элементов и выполнения работы зависит, насколько подсветка будет долговечной, безопасной и привлекательной.

Правильная покупка светодиодной ленты на AliExpress.

Что еще насчет сечения провода? Например, лента 2812 потребляет примерно 60 мА на диод. При длине подсветки 5 метров ток будет 18 Ампер!

По всем таблицам расчета на такой ток потребуются провода сечением 2,0-2,5 мм2. Даже на самой ленте следы меди не обеспечивают такого сечения.

Поэтому, если вы хотите нормального свечения и яркости, даже для стандартной длины 5 метров, всегда подключайте источник питания с обоих концов.

Помимо сечения проводов важно также качество самих дорожек. Конечно, китайцы скажут вам, что у них самые лучшие продукты, и никто не жаловался

Но как это проверить, не покупая товар? Элементарно — спросите о весе ленты. Затем сравните одинаковые модели от разных производителей.

Например, для ленты длиной 5 м (60 светодиодов на метр) и весом менее 100 г падение напряжения начинается в пределах 1,5 метра!

Объясняется это очень мелкими следами меди или некачественной меди в них.

Как подключить светодиодную ленту Arlight к беспроводному выключателю?

Подключение всех компонентов между собой не требует обладания какими-либо специальными навыками электрика и под силу каждому.

Берем обычный провод и подключаем к нему евровилку для электророзетки — подобную разборную модель можно найти в Леруа или OBI. Если нет желания заморачиваться, можно просто откусить кусок провода с припаянной к нему вилкой от любого нерабочего бытового прибора или лампы.
Второй конец зачищаем от изоляции и вставляем в диммер в разъем «INPUT» (220В)

Берем еще один отрезок провода с зачищенными с двух сторон контактами и вставляем сюда же вместе с кабелем питания во входящий разъем

Обращаем вниманием на обозначения клемм — «N» и «L». В нашем случае у нас есть дополнительное реле для включения любых приборов от лампочки до электронагревателя (помним про ограничение 1100 Ватт)
Другим концом этот отрезок подключаем в клеммы реле, помеченные как «IN», соблюдая полярность

То есть провод одного цвета из клеммы «N» на диммере должен соединяться с такам же разъемом «N» на реле. И то же самое с «L»

Далее подключаем провода светодиодной ленты к блоку питания к выходу (OUTPUT) 24В. К клеммам «OUT» можно подключить любой тип нагрузки (источники света, вентиляторы, приводы, бытовая техника и т.п.) на 230В. У диодной ленты есть три проводка — два черных и красный.

Красный должен идти в разъем «+». Оставшиеся два вставляем в свободные разъемы блока питания в произвольном порядке.

После этого втыкаем нашу систему в розетку 220V и в течении 5 секунд 3 раза дважды одновременно нажимаем на обе клавиши беспроводного выключателя для его привязки к контроллеру по радиоканалу

Если все сделали правильно, то одна кнопка будет работать на включение/выключение и смену яркости света (диммирование), а вторая на смену цветовой температуры.

Для привязки реле нужно нажать один раз на кнопку на самом реле

После чего нажать на кнопку на выключателе. Теперь этой же кнопкой можно включать и отключать реле.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

  1. 3528.
  2. 2835.
  3. 5050.
  4. 3014.

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Подключение RGB-ленты без контроллера

Иногда домашние мастера не желают тратиться на дополнительное оборудование. Именно в таких случаях на помощь приходит смекалка. К примеру, в наличие имеется 10 м RGB-ленты, а вот контроллер, как и блок питания, отсутствует. И вот здесь начинаются хитрости. Вместо стандартного блока питания вполне можно использовать адаптер от плазменного или LED-телевизора, который выдаёт 12 В. Главное, чтобы выпрямитель подошёл по параметрам выходной мощности. Единственной проблемой становится то, что таких блоков понадобится 3 штуки – по одному на каждый цвет.

ФОТО: mornsunpower.ruВот такие блоки питания вполне подойдут

Далее, вместо обычного выключателя устанавливается трёхклавишный. Соединение производится следующим образом:

  • ноль идёт сразу на блоки питания, а после них снова соединяется в одну линию;
  • фазный провод идёт через выключатель, где превращается в три отдельные жилы. Далее, каждая идёт на свой блок питания, а после – на определённый цвет RGB-ленты.

Таким образом, при включении отдельных клавиш будет зажигаться определённый цвет, а при их комбинации – можно будет добиться дополнительных оттенков.

А в качестве общей информации предлагаем ознакомиться с различными вариациями применения RGB-лент в дизайне интерьеров.

1 из 5

ФОТО: dekormyhome.ru
ФОТО: dekormyhome.ru
ФОТО: icled.ru
ФОТО: dekormyhome.ru

Статья по теме:

Что нужно для монтажа и установки led-ленты

Для монтажа и установки LED-ленты необходима исправная светодиодная плата с правильными техническими характеристиками:

  1. Длина. Стандартная длина платы в бобине составляет 5 метров, но при этом максимальная длина параллельно соединенных участков – 15 метров. При наибольшей длине дальние участки имеют более тусклый свет и высокую вероятность износа проводников.
  2. Показатель плотности характеризует количество диодов установленных на 1 метре платы. Например, 30, 60 или 120 диодов на 1 метр.

Плотность размещения диодов на плате

От плотности кристаллов зависит потребляемая мощность, ток нагрузки и напряжение питания.

  1. Степень защиты от частиц и влаги (IP). Параметр составляет от 00 (отсутствие защиты) до 68 (полная изоляция). Так СДЛ с IP20 применяются в помещениях, например, для интерьерной подсветки мебели, а с IP67 – для внешней подсветки зданий, бассейнов и внутри саун/бань.

Таблица степени защиты от частиц и влаги

  1. Цвет светового потока (монотонная/одноцветная или разноцветная RGB-лента).

Характеристики RGB-ленты

  1. Напряжение питания. Плата состоит из групп последовательно соединенных кристаллов, которые параллельно соединены между собой. Каждый кристалл получает напряжение питания не более 3,3 Вольт. Таким образом, зная плотность кристаллов, на плату подается питающее напряжение значением 12 или 24 Вольт.

За выстраивание необходимого уровня напряжения в плате отвечает специальный трансформатор, устанавливаемый между СДЛ и источником переменного напряжения. Он подает электрический ток требуемой величины.

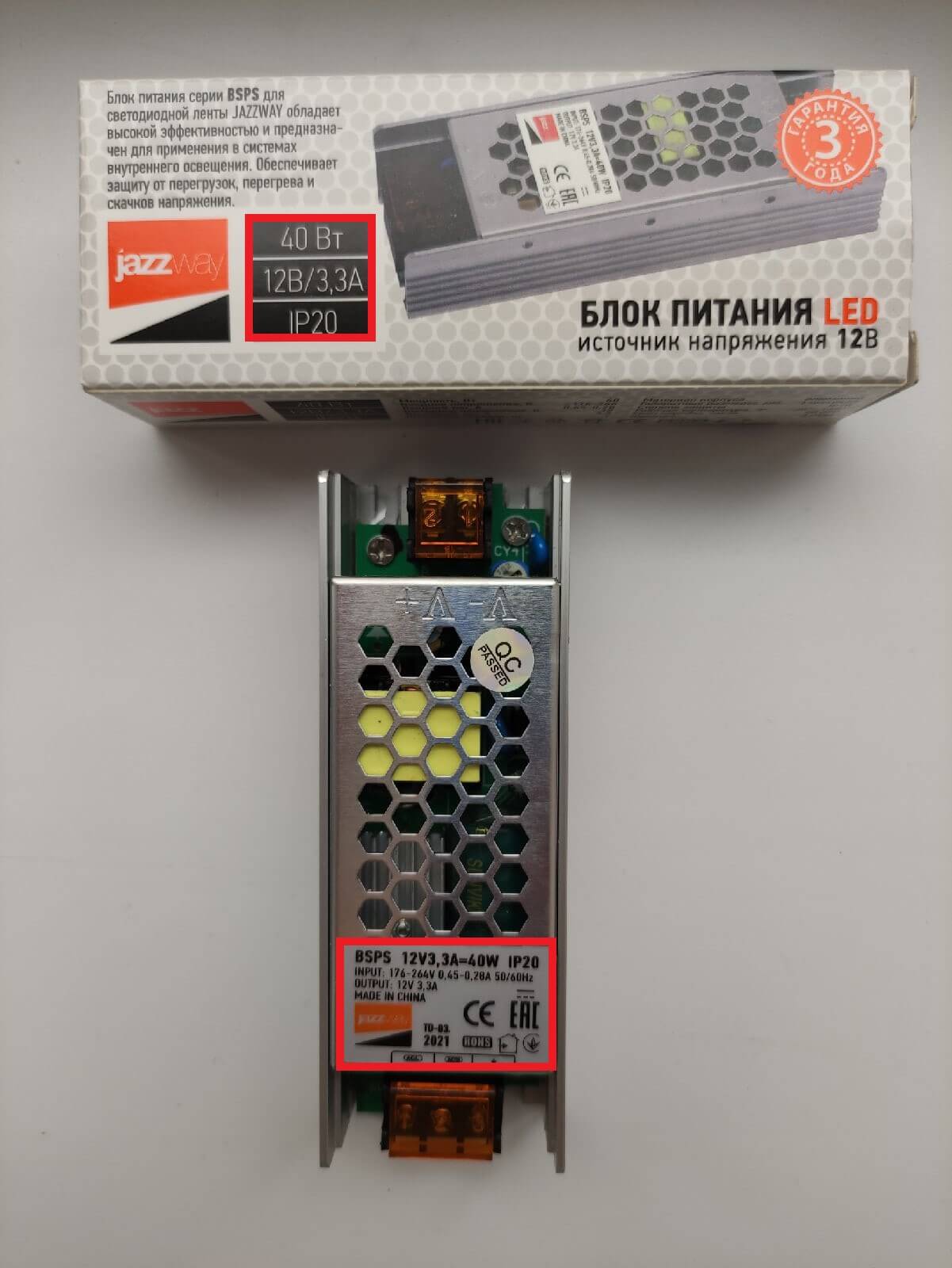

Блок питания

  1. Протяженность питающей кабельной линии. Главное правило – значение падения напряжения питающего кабеля не должно превышать 8%. Для этого необходимо просчитать уровень нагрузки и выбрать кабель с соответствующим сечением.

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Расчет мощности светодиодной ленты

Показатель потребляемой мощности напрямую зависит от плотности размещения кристаллов на плате:

Плотность, штМощность, потребляемая на 1 метр, ВтОбщая мощность, Вт
302,4

Произведение потребляемой мощности на 1 метр  на длину платы.

Например, для 3-х метровой ленты с плотностью 60 мощность составит: 4,8*3=14,4 Вт.

604,8
1209,6
24019,2

Для выбора блока питания значение мощности составляет на 20 — 30% больше мощности потребляемой платой. Например:

Светодиодная лента с плотностью 120 кристаллов на 1 метр. Общая протяженность СДЛ 11 метров. Потребляема мощность составит:

Pлен = 9,6 * 11 = 105,6 Вт.

Pблока = 105,6 * 1,25 = 132 Вт.

Таким образом, выбирается блок мощностью ближайшей по значению, это 135 Вт. При выборе блока мощностью ниже значения, которое потребляет плата, последняя не загорится. А отсутствие запаса мощности в 20-30% приведет к выходу блока из строя.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, — использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

  • в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;
  • в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;
  • для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

  • малая допустимая мощность осветительного прибора;
  • как следствие небольшие размеры освещаемой зоны;
  • необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

  1. одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
  2. паяльник с необходимыми материалами для пайки (флюс, припой);
  3. провода;
  4. переключатель-тумблер;
  5. лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

RGB контроллер

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как:B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

123

Рекомендации по размещению оборудования и монтажу LED ленты

Определите для себя способ монтажа СДЛ

Это важно при её выборе, т.к. не все СДЛ оснащены самоклеющейся лентой

В этом случае они крепятся на скобы, зажимы.
Тщательно подготовьте поверхность, на которую клеится лента. Для более надежной фиксации дополнительно проклейте весь путь двусторонним или алюминиевым скотчем и нанесите клей момент.
В процессе клейки защитное покрытие самоклеющегося слоя удаляется постепенно по мере продвижения.
В целях экономии пластиковый профиль алюминиевых каналов можно заменить пластиковым уголком. Крепится он с помощью клея/жидких гвоздей.
При оформлении подсветки потолка помните о степени рассеивания светового потока. Для наиболее эффектного освещения расстояние от потолка до места крепления платы должно составлять не менее 80 мм.
Для подсветки вывесок, витрин, полок шкафов выбирайте СДЛ бокового свечения. Это поможет избежать ослепления кристаллами и подчеркнет требуемые детали интерьера.
Платы длиной более 5 метров подключаются к источнику питания параллельно. Иначе это приведет к порче диодов.
БП, оснащенные вентилятором, имеют специфический звук. Поэтому стоит рассмотреть место его установки вне мест отдыха. Контроллер же наоборот должен находиться вблизи для удобства управления им с пульта или вручную.
Выбирайте проверенные заводы – изготовители. Это поможет избежать ненужных трат.

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

  • Rб – значение балластного сопротивления;
  • Uсети – сетевое напряжение;
  • Uном – номинальное напряжение ленты;
  • Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Если задаться значениями номинального напряжения ленты 5 вольт, мощностью 1 метра полотна 10 Вт и общей длиной 5 м, можно вычислить значение Rб:

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.


Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.


Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

  • R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
  • R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

  1. Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).

  2. Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
  3. Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
  4. При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.


Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
