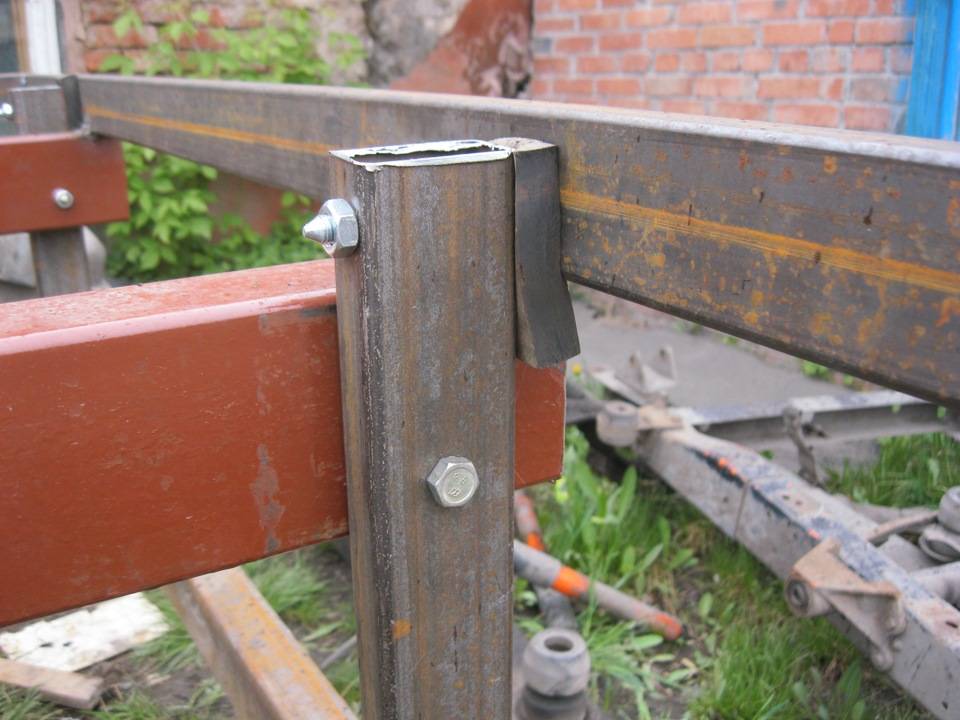

Можно и без сварки: 5 легких способов соединить профильную трубу

Виды соединений труб без сварки и резьбы

Но если нет под рукой сварочного оборудования или набора метчиков и лерок, то следует использовать следующие способы:

• Использовать фитинги для труб. Доступная ценовая политика и хорошее качество делают данные изделия наиболее приемлемыми. Фитинги имеют жёсткую конструкцию, из-за чего плотно и надёжно обхватывают срез труб, не пропуская циркулирующую по системе жидкость. Срок эксплуатации фитинга зависит от его производителя, поэтому лучше всего отдать предпочтение продукции Швейцарии или Франции.
• Использовать фланцы. По конструкции фланец напоминает стандартный хомут, по внутренней части которого идёт резиновый уплотнитель. Фланец обладает следующими преимуществами: простота монтажа, низкая стоимость, долговечность.
• Применить муфту Гебо. Конструкция муфты Гебо достаточно проста и состоит из трёх колец (зажимного, прижимного и уплотнителя), гайки и самого фланца. Монтаж данного изделия не займёт много времени, если знать точную последовательность установки. Применив муфту Гебо можно достигнуть высокой герметичности соединения. Срок эксплуатации изделия продолжителен, за исключением уплотнительного кольца, которое приходится менять через определённые временные промежутки.
• Применить ремонтно-монтажную обойму. Конструктивно данное изделие выполнено в виде двух частей, которые необходимо стянуть посредством болтов. Следует помнить, что ремонтно-монтажная обойма относится к разряду расходных материалов, применяющихся в аварийных ситуациях. Не следует использовать её для длительной эксплуатации.

Вышеперечисленные способы соединений подходят для труб с жёсткой структурой. Это могут быть изделия, выполненные из металла, стали, чугуна или поливинилхлорида. К профильной продукции, при которой не требуется высокая герметичность, следует применять следующие варианты соединений:

Краб-система. Конструкция состоит из скоб и болтов с гайками, выполняющих роль стягивающего элемента. С помощью краб-системы можно стянуть несколько труб, при этом прочность в данных местах будет очень высокой. Имеются несколько видов краб-систем, отличающихся друг от друга только количеством отверстий под зажим.

Соединительная система краб

Хомуты для крепежа. Универсальные элементы, используемые практически в любой строительной отрасли. С помощью хомутов можно стянуть 2 и более профильные трубы, при этом конструкция, по прочности, будет не слишком отличаться от сварной.

Особенности и характеристика

Крабы представляют собой скобы с крепежной системой. Изготавливаются из оцинкованного листового металла, толщина которого должна быть минимум 1,5 мм. В основном они нашли свое применение при монтаже трубопроката с сечением 20х20, 20х30, 40х40 и 20х40 мм. Крепление осуществляется посредством силой прижима. Болты затягиваются на самом крабе, а не на соединяемых трубах. Из-за этого у такой конструкции низкая прочность на разрыв, то есть закрепленную трубу, приложив усилия, можно извлечь из соединительного элемента.

Уличная металлоконструкция, сооруженная с применением крепежных крабов, непрерывно подвергается воздействию неблагоприятных условий (ветра, осадков, перепадов температур, морозов). Постепенно это будет приводить к расшатыванию и потере устойчивости конструкции. Поэтому крепеж нужно периодически проверять, подтягивать и при необходимости проводить ремонт.

Этот вид крепежа позволяет создать каркасную конструкцию, которую можно собирать и разбирать, когда это необходимо.

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

• торцы труб нужно срезать перпендикулярно относительно оси;
• следует удалить заусенцы, после чего надеть фланцы;
• между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
• в конце фланцы нужно скрепить болтами с гайками.

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

Прокладка должна быть одна, не больше, иначе снизится герметичность.
Каждые один-два года состояние прокладки следует проверять.
Гайки лучше закручивать диаметрально расположенными парами – это также повысит герметичность.
Важно, чтобы прокладка не касалась болтов.
Если собирается водопровод, то прокладки должны быть из картона, пропитанные олифой.
Резьба болта не должна выходить из гайки больше, чем на ½ часть длины.
Для герметизации стыков в отопительных системах используется асбестовый картон.

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

Существуют такие виды краб-элементов:

• объемные (предназначены для соединения трех труб по углам или четырех внутри);
• Т-образные (предназначены для соединения трех труб);
• Х-образные (предназначены для фиксации четырех труб);
• Г-образные (предназначены для соединения двух профилей).

Домашние мастера используют краб-системы, чтобы без сварки собирать:

• теплицы, парники;
• стеллажи, скамейки;
• летний душ;
• клетки для питомцев, вольеры;
• беседки, навесы;
• опоры для вьющихся растений, легкие ограждения.

• большой срок службы (до 50-ти лет);
• конструкции можно многократно собирать/разбирать;
• доступная стоимость краб-элементов;
• со сборкой справится даже неквалифицированный работник;
• универсальность.

• нельзя соединять трубы больше 40х40 мм;
• места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
• трубы можно соединять лишь под углом 90 градусов;
• если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
• гайки нужно регулярно подтягивать.

Использование ремонтно-монтажных обойм

Ремонтно-монтажная обойма

Простая в использовании конструкция для труб, которая также достаточно надёжна, не требует резьбы или сварки. Ремонтно-монтажная обойма состоит из двух металлических частей, уплотнителя и 4 стягивающих болтов. К сожалению, использовать обойму в течение длительного временного промежутка не рекомендуют – данная разновидность фитинга предназначена для быстрого устранения аварийных ситуаций.

Для установки обоймы (вместе с зачисткой) не потребуется много времени. Но соединение следует выполнять кропотливо, а после монтажа обязательно проверить его качество.

Последовательность применения ремонтно-монтажной обоймы

1. Обоймой легко закрыть, например, трещину в трубопроводе без помощи резьбы или сварки. Для соединения двух труб она не подойдёт. Поэтому, после обнаружения трещины, место вокруг неё следует тщательно зачистить с помощью тонкой наждачной бумаги. После зачистки должна образоваться чистая и гладкая поверхность, на которую плотно ляжет уплотнитель.
2. Далее на повреждённое место одевают резиновый уплотнитель для труб, так, чтобы полностью его закрыть. Малейший зазор приведёт к протеканию жидкости.
3. Теперь на уплотнитель следует надеть две половины ремонтно-монтажной обоймы и стянуть их с помощью четырёх болтов. Сильно затягивать не надо, чтобы не повредить резьбу.
4. Пустить жидкость и проверить, достаточно ли герметично соединение. При необходимости, подтянуть болты или гайки.

Простота данного метода делает его очень популярным. Второе положительное качество – ремонтно-монтажная обойма имеет низкую стоимость.

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

• Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
• Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
• Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
• Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
• Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
• Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Советы по выбору

Выбор необходимых соединительных элементов зависит от вида и функции конструкции:

1. Краб-система применяется при возведении конструкций из трубных профилей с небольшим сечением — беседок, перегородок, пергол, арок, теплиц и других простых в сборке и разборке садово-парковых построек.
2. Фланцевые крепежи используются для построек, которые подлежат периодической разборке и сборке в период эксплуатации.
3. Муфтовое крепление чаще всего применяется при монтаже трубопроводов напорного типа, поскольку способно выдерживать большое давление и обеспечить его герметичность.
4. Простые фитинги широко применяются в сборке трубопроводов с ответвлениями и поворотами. Для этого типа крепления может потребоваться дополнительное укрепление сваркой.

Можно выделить несколько критериев, которых следует придерживаться при выборе соединительных элементов для профилированных труб:

В первую очередь необходимо определиться, какие понадобятся крепежные элементы и в каком количестве.
При выборе стальных крабов нужно обратить внимание на толщину его профиля. Он должна быть не менее 1,5 мм

Крабы с меньшей толщиной не способны обеспечить нужной прочности и жесткости.
Детали необходимо осмотреть на предмет наличия видимых повреждений — трещин, сколов, вмятин, а также ржавчины. Все это бракованные изделия.

Основные способы соединения труб и их описание

Прежде чем переходить к непосредственной теме, следует рассмотреть популярные способы соединения металлических или стальных труб. К ним относятся:

1. Соединение металлических труб посредством сварки. Используется наиболее часто, но имеет ряд отрицательных моментов:
   • Высокая стоимость. Сварочное оборудование является достаточно дорогостоящим, и его использование составляет половину стоимости услуг сварщика.
   • Высокая сложность применения. Не всегда, но достаточно часто сварщик сталкивается с проблемой, при которой просто не может применить сварку. Например, в тесном помещении или на большой высоте.
   • Недостаточная скорость выполнения сварочных работ. Транспортировка и подготовка оборудования занимает много времени, поэтому часто сварщика приходится долго ждать.

Сварка труб

1. Резьбовое соединение. Требуется комплект метчиков и лерок, рассчитанных на большие диаметры труб. Сейчас даже набор маленьких метчиков для легкового автомобиля достаточно дорогой, не говоря уже про водопроводные или газовые трубопроводы. Также не следует забывать о необходимости уплотнения такой разновидности соединений. Периодически уплотнитель следует менять.

1. Соединение муфтой. Муфты для труб (особенно большого диаметра) обладают высокой стоимостью, и используются часто для устранения аварийных ситуаций. Более практичным вариантом является монтаж фитингов, о которых будет рассказано далее.

Рекомендуем посмотреть видео:

Выбор способа крепления

При выборе способа соединения необходимо учитывать назначение и особенности собираемой конструкции:

• крабовую систему применяют для соединения квадратных труб без сварки и прямоугольных профилей малого сечения для сборки малогабаритных садовых и хозяйственных построек;
• фланцы используют для сборки без сварки конструкций из профильного трубопроката большого сечения, которые приходится часто собирать/разбирать;
• муфты применяют для монтажа напорных трубопроводов, но чаще во время ремонта при замене поврежденных участков;
• при выборе фитингов нужно учитывать, что из-за недостаточной прочности соединения потребуется усилить сваркой.

При покупке соединительных деталей руководствуются следующими критериями:

• перед началом работы набрасывают эскиз, по которому подсчитывают, сколько и каких элементов нужно;
• толщина стенок крабов не может быть меньше 1,5 мм, так как детали из более тонкого металла не обеспечивают требуемую прочность;
• на деталях не должно быть трещин, сколов, вмятин, изменений конфигурации и отклонений по размерам;
• элементы с поцарапанной поверхностью и коррозийными пятнами прослужат недолго;
• длительность срока службы зависит от производителя, поэтому лучше покупать продукцию хорошо зарекомендовавших себя фирм.

Краб-система по праву считается оптимальным вариантом для сооружения построек своими руками. Однако, несмотря на простоту выполнения соединений без сварки этот способ применим не во всех случаях, когда требуется собрать конструкцию из профильного трубопроката. Например, сварные ворота или трубопровод, проложенный в стене, будут надежней в эксплуатации.

Варианты крепежных элементов для соединения труб

Профильный трубопрокат применяется для сборки каркасных конструкций. Трубные профили с квадратным, прямоугольным и фигурным сечениями не используются при прокладке трубопроводов ввиду того, что в них возникает сильное внутреннее сопротивление.

Для соединения профильных труб без сварки используются различные крабы-соединители, муфты, фланцы и хомуты. Такие крепления условно можно разделить на две категории:

• плавающие, к которым относятся стяжки и клипы;
• жесткие — это соединительные крабы, фланцы, фитинги, скобы.

Крабы для монтажа трубопроката представляют собой систему хомутов и могут иметь плоскостное и объемное соединение. Первый тип крепежа для профильной трубы бывает трех видов:

1. Т-образный, позволяющий соединить три трубы небольших диаметров. Благодаря этому монтаж конструкции осуществляется по простой и понятной схеме.
2. Г-образный, используемый для углового соединения двух труб.
3. Х-образный, обеспечивающий надежную фиксацию трех и четырех труб крестообразным способом в середине металлоконструкции.

Объемное соединение обеспечивается благодаря трех- и четырехчастным краб-системам, когда трубы соединяются под углом 90° в разных плоскостях по осям Х, Y и Z.

Фитинговые крепежи применяются для соединения трубопроката, когда есть необходимость создать изгибы и ответвления. В основном их можно встретить в сборке водопроводных сетей, но их разновидности нашли применение и в монтаже различных металлоконструкций, и построек из трубного профиля. Они бывают нескольких видов:

1. Муфты и фланцы. Применяются для обеспечения надежной стыковки трубопроката по прямой. Бывают круглого и квадратного сечения.
2. Повороты и колена. Необходимы для обеспечения соединения труб с разными осями направления.
3. Тройники и крестовины. Используются на ответвлениях конструкции. Этот вид фитингов позволяет соединить профили с разными размерами сечений.

Какой способ соединения выбрать?

Выбирая способ соединения, учитывайте тип и назначение будущей конструкции:

• если выберите фитинги, то помните, что соединения все же лучше усилить сваркой по причине недостаточной прочности;
• краб-системы больше подходят для сборки небольших хозяйственных или садовых конструкций;
• фланцы применяют для профильной трубы большого сечения в конструкциях, которые часто приходится разбирать/собирать.

Покупая крепежные элементы, обращайте внимание не следующие моменты:

• первый этап работы – это создание эскиза, по которому будет подсчитываться количество требуемых материалов;
• не покупайте краб-элементы, стенки которых имеют толщину меньше 1,5 мм (такие не обеспечат требуемой прочности);
• крепежи не должны иметь вмятин, трещин, отклонений по размерам или конфигурации;
• детали с пятнами ржавчины или с поцарапанной поверхностью долго не прослужат;
• очень важен и производитель, отдавайте предпочтение продукции хорошо зарекомендовавших себя компаний.
