Что такое мультизональные системы кондиционирования

Разновидности вентиляции (приточная, вытяжная, приточно-вытяжная)

Воздушная масса перемещается приблизительно так, как и жидкость. Различие заключается в плотности веществ. В здании образуется поток с последовательным «перетеканием» из одного помещения в другое. Скорость потока, направление, особенности помещений и их назначение, количество людей – все это имеет значение.

На основании собранных данных наши квалифицированные специалисты делают сложные математические расчеты. Конечный результат – установка наиболее удачного варианта вентиляции на данном объекте.

Приточная вентиляция

Подходит для частного сектора, квартир и общественных помещений с площадью до 100 м².

Ее особенность – принудительная подача свежего уличного воздуха в здание. Искусственное отведение «отработки» не предусмотрено. Загоняет воздушную массу вентилятор с достаточной мощностью. Всасывание воздуха в систему осуществляется через воздухозаборную решетку. Ее функция – предотвращение попадания в помещения крупных частиц и воды.

Перекрытие поступления воздушных масс с улицы (при такой необходимости) обеспечивает воздушный клапан, работающий от электропривода. Заслонка открывается, когда запускается вентилятор. Закрывается при отключении системы.

При усложнении функциональных задач устанавливают:

  • фильтры для очистки воздуха от пыли, примесей и вредных веществ;
  • элементы, повышающие температуру до необходимых параметров;
  • оборудование, снижающее шум от функционирующей вентиляции;
  • воздуховоды, распределяющие воздушную массу между помещениями, боками и коридорами;
  • защитные решетки – для закрытия входа и выхода воздуха вентиляционной системы.

Конструкция этого типа рассчитана на создание избыточного давления, «помогающего» отработанному воздуху «убраться» из здания. Управление осуществляется при помощи электронного блока. При возникновении внештатных ситуаций система отключается автоматически.

Принцип работы

Работа канального кондиционера ничем не отличается от работы любых других из этого ряда. В замкнутом контуре находится специальный газ (хладагент), компрессор и тепловой насос. Компрессор принуждает газ двигаться по контуру. Перемещение теплого воздуха происходит за счет последовательного сжатия и расширения газа.

Сжатие воздуха происходит во внешнем радиаторе системы, в результате чего температура его резко повышается. Из-за разницы температур происходит теплообмен между наружной холодной воздушной массой и горячим воздушным пространством из радиатора, а чтобы процесс происходил интенсивнее, на внешний радиатор подается воздушный поток от вентилятора.

Давление в радиаторе повышается за счет установленного на выходе дросселя – специального прибора, который способен пропускать воздушную струю дозированно. Поэтому, воздух постепенно скапливается перед дросселем и вынужденно сжимается.

Вариант схемы установки канального кондиционера

В качестве дросселя используется капиллярная трубка и подбирается она такой длины, чтобы газ при остывании превратился в конденсат (жидкость). При этом он выделяет много тепла, и соответственно, роль теплового насоса намного возрастает.

Через дроссельную трубку газ понемногу просачивается в радиатор, который находится внутри помещения. Напор атмосферы здесь низкий, и поэтому жидкость снова преобразуется в газ. Разумеется, правильнее, внутренний радиатор назвать испарителем.

Выходит, что малый объем газа заполняет всю емкость испарителя, то есть получается его расширение. В связи с этим газ остывает и тут же нагревается от нагнетаемого вентилятором воздуха внутри помещения.

Нагреваясь, газ приходит в движение и оказывается в компрессоре, который вновь нагнетает его во внешний радиатор и затем цикл повторяется вновь.

Обслуживание VRV систем


Современные мультизональные системы кондиционирования представляют собой весьма сложный комплекс взаимосвязанного оборудования. Поэтому найти и устранить неполадки могут только квалифицированные специалисты узкого профиля.
Избежать вероятных поломок поможет своевременное сервисное и техническое обслуживание. Если относиться к установленной VRV системе бережно, периодически проводить сервисное обслуживание, можно не только вовремя предотвратить ее нестабильную работу, но и продлить срок службы на 5-10 лет.

В понятие технического обслуживания VRV системы входят следующие виды работ, осуществляемые при помощи специализированных измерительных устройств: проверка вентиляторов, системы дренажа, заземления, плат, герметичности кондиционеров, внутреннего давления в системе трубопроводов, калибровка работы системы. Специалисты измерят напряжение во время работы системы, при необходимости заменят фильтры, проведут противогрибковую очистку внутренних блоков, осуществят дозаправку хладагента. Кроме того, настроят кондиционеры, выправят температурные режимы.


Несмотря на то, что VRV системы способны самостоятельно проводить поверхностную диагностику своего состояния, для нормального и длительного, без перебоев, функционирования системы этого недостаточно – не стоит забывать о регулярном сервисном и техническом обслуживании. Вовремя выявленные неполадки значительно снизят затраты на последующий ремонт мультизональной системы кондиционирования.

Источники

  • https://tehnika.expert/klimaticheskaya/kondicioner/vrf-i-vrv-sistemy-kondicionirovaniya.html
  • https://dymohod-msk.ru/vrf-sistemy-kondicionirovania/
  • http://www.TopClimat.ru/publications/what_is_vrf_system.html
  • https://vse-otoplenie.ru/vrf-sistemy-vozmoznosti-i-osobennosti-ventilacia-i-klimaticeskie-sistemy
  • https://vozduhstroy.ru/kondicionery/vrf-sistemy.html
  • https://dantex.ru/articles/printsip-raboty-multizonalnoy-sistemy/
  • https://AeroClima.ru/kondicionirovanie/multizonalnye-vrv-i-vrf-sistemy/
  • https://dt-klimat.ru/articles/podrobnee-o-multizonalnykh-sistemakh-konditsionirovaniya-vrf-vrv/

Особенности монтажа VRF систем

Отличительной особенностью монтажа фреоновой трассы VRF систем является процесс пайки медных труб. Пайка производится с применением азота. То есть в процессе пайки во внутрь трубы под давлением запускают азот, таким образом получается избежать нагара и окалины на внутренней поверхности трубы, которые в свою очередь во-первых разрушают трубу, а во-вторых являются крайне опасными для компрессора.

Соединение внутренних и внешнего блока осуществляется коллекторным способом. Разветвление трубы для распределения фреона осуществляется либо с применение одного или несколько коллекторов с одним входом и несколькими выходами, либо с применением рифнетов – своего рода тройников-разветвителей для медной трубы. Важным моментом является то, что они должны монтироваться строго горизонтально.

После пайки рефнетов необходима проверка на герметичность фреонового контура. Сделать это можно с помощью закольцевания системы и закачки азота под большим давлением. В этом состоянии система находится две недели. Пробой можно обнаружить при наличии свистов в системе и при падении давления азота.

Для отвода конденсата из внутренних блоков необходим монтаж дренажной системы. Для этого нужен подвод дренажных трубопроводов. Отвод дренажа возможен в имеющуюся канализационную систему либо в ливневую систему канализации.

Расположение наружного блока допустимо как на крыше здания, так и на уровне земли. Для монтажа внешнего блока необходимо подготовить площадку из фундамента с виброгасящими характеристиками.

Управление блоками и поддержание температуры

Управление внутренними блоками VRV системы может осуществляться с помощью беспроводных пультов аналогично сплит-системам. Но в условиях большого здания нашла применение централизованная система контроля. Она позволяет управлять активностью внутренних блоков VRV системы из единого узла, где находится оператор или компьютер.

По сравнению с традиционными сплит-система в VRV кондиционировании гарантируется более точное поддержание температуры внутренними блоками. Это обеспечивается терморегулирующими клапанами, которые регулируют поступление хладагента из общего канала в зависимости от тепловой нагрузки. Другим плюсом такого функционирования является равномерность охлаждения помещения, ведь традиционные сплит-системы регулируют интенсивность охлаждения воздуха с помощью серии запусков и остановок.

Подвижные фирменные опоры

Решение подвижной опоры имеет несколько вариантов, см. рис. 6, 7.

Вариант с термоизолированным хомутом типа MIP-H позволяет закрепить термоизоляцию фреонопровода встык, она приклеивается к термо изоляционной вставке хомута, а сам стык защищается специальной клейкой лентой. Изюминка этого решения в том, что конструктивно в термоизоляционную вставку введено два сегмента (на правом рисунке – сегменты белого цвета), фиксирующие трубу относительно изоляции и металлоконструкций, выполненные из материала с низким коэффициентом трения. Фактически труба фреонопровода при термических деформациях свободно скользит внутри цельного термоизоляционного чехла. Следует отметить, что такое решение позволяет трубе перемещаться в одном – осевом направлении вдоль оси трубы (одна степень свободы). Перемещения в других направлениях могут осуществляться только за счет изгибов металлоконструкций подвеса и хомута. Затруднения при таком решении состоят в том, что при монтаже хомута следует вручную регулировать степень затяжки боковых винтов, обеспечивающих при деформациях нужную величину сопротивления опоры перемещению трубы.

Вариант с хомутом МР с звукоизолирующей полимерной EPDM и подвижной опорой MCG, см рис. 7, предполагает, что термоизоляция трубопровода укладывается вплотную к хомуту с двух сторон. Поверх хомута с продлением на 50 мм в обе стороны укладывается слой термоизоляции большего диаметра, чем на трубе, либо листовая термоизоляция. Швы и торцы верхнего слоя изоляции герметизируются армированной лентой. Хомут крепится к подвижной опоре, имеющий ход перемещения 80 мм, что является вполне достаточным для компенсации температурных деформаций горизонтальных фреонопроводов длиной до 100 м. Такое решение обеспечивает перемещение трубы в одном осевом направлении (одна степень свободы). Перемещения в других направлениях возможны за счет изгиба и люфтов металлоконструкций хомута, подвеса и опоры.

Вариант с термоизолированным хомутом фирмы K-Flex, см. рис. 8, использует комплексное предложение от производителя. Особенность таких термоизолированных хомутов в том, что они имеют дюймовые размеры и точно соответствуют размерам труб.

Рис 8. Термоизолированный хомут K-Flex

Внутри наружного чехла из синтетического каучука находится жесткая вставка из вспененного полиэтилена, обеспечивающая фиксацию трубы относительно хомута и позволяет перемещение трубы с минимальным трением в осевом направлении (в обе стороны).

Характеристики и особенности VRV и VRF систем

  • Как и в мульти-сплит системах, к одному наружному блоку может быть подключено несколько внутренних,
    однако у VRV их число может достигать
    нескольких десятков.
  • Как и в некоторых мульти-сплит системах, внутренние блоки VRV могут быть разных типов (настенный, канальный,
    кассетный и т.п.) и иметь разную мощность, обычно от 2 до 25 кВт.
  • В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая
    трасса. В системах VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех
    медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить
    и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.
  • Максимальное расстояние между внутренним и наружным блоком
    (длина трубопровода) составляет 100 метров. Перепад высот
    между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров.
    Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или
    даже в нескольких десятках метров от дома.
  • Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и
    в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего
    режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого,
    VRV система может управляться
    с помощью персонального компьютера.
  • По сравнению с обычными кондиционерами, внутренние блоки VRV поддерживают заданную
    температуру с более высокой точностью — до ±0,5 °С.

Название VRV (Variable Refrigerant Volume) переводится как “Переменный объем хладагента” и отражает
главное отличие VRV от остальных систем кондиционирования — использование общей системы трубопроводов.
В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем
поступающего хладагента из общей трассы
в зависимости от тепловой нагрузки на этот блок. Благодаря этому, система VRV более ровно поддерживает заданную температуру,
без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем
периодического включения и выключения.

В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba,
Fujitsu General и другие.
Поскольку название VRV является зарегистрированной
торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано
название VRF (Variable Refrigerant Flow) — “Переменный поток хладагента”, что по
смыслу тоже самое, что и VRV
(то есть VRF означает класс или тип кондиционеров).
Разница между VRF системами
разных производителей не очень значительна и определяется количеством подключаемых блоков,
максимальной длиной трассы, удобством управления, надежностью и сроком службы.

Далее мы расскажем о наиболее передовых разработках компании Daikin в этой области — системах VRV Plus,
Hi-VRV и Super Multi Plus.

Безопасность и надежность

Если в обычных сплит-системах при поломке наружного бока парализуется вся система кондиционирования, то в VRF/VRV допустима установка нескольких внешних модулей. Когда один из них выходит из строя, нагрузка автоматически перераспределяется на другие, поддерживая работоспособность всего комплекса.

Простота конструкции выгодна лишь с одной стороны — единые магистрали трубопровода снабжают хладагентом десятки внутренних модулей. При повреждении трассы есть вероятность протечки фреона, что парализует всю систему кондиционирования. Кроме того, несмотря на заверения производителей, хладагент может быть вреден для человека.

Мультизональные VRV и VRF системы кондиционирования

Мультизональная система кондиционирования устроена таким образом, что может создавать подходящий микроклимат не в одной отдельной комнате или квартире, а в нескольких. Например, в многоэтажном здании или офисе. Такие кондиционеры часто устанавливаются:

  • В служебных зданиях;
  • На предприятиях;
  • В офисах;
  • В гостиницах;
  • Прочее.

Но стоит отметить, что обогревать или охлаждать все комнаты сразу способна не любая система. Это во многом зависит от конкретного производителя и модели.

Мультизональные системы бывают двух видов VRV и VRF:

  • Первая расшифровывается как Variable Refrigerant Volume была разработана в 1982-ом году. Если переводить то получается «переменный объём хладагента».
  • Расшифровка второй Variable Refrigerant Flow, что в переводе значит «переменный поток хладагента». Смысл примерно такой же, как у первой системы, но проблема в том что первая компания уже зарегистрировала свою аббревиатуру. Соответственно приходится придумывать, что то новое.

Подобные системы предполагают использование трубопроводы общей фреоновой магистрали. Это может быть и трехтрубная система кондиционирования. Внутренние блоки оснащаются специальным теплорегулирующим вентилем. Его основное назначение заключается в контроле количества хладогена, которое поступает из  трубопровода с учетом необходимой нагрузки. Именно поэтому данные системы отличаются такой точностью и эффективностью с точки зрения поддержания нужной температуры. В особенности если сравнивать их с классическими системами, в которых при регулировке могут возникнуть различные тепловые перепада, вызывая дискомфорт людей в помещении.

Что такое VRV система кондиционирования

Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.

Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.

Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.

У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:

  • Кассетным;
  • Напольным;
  • Навесным и т. д.

Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.

Что такое VRF система кондиционирования

VRF системы кондиционирования являются универсальными комплексами для работы в помещениях с огромной площадью. Особенность таких систем в том, что они способны одновременно работать и на охлаждение, и на нагрев воздуха. Средняя система такого типа способна работать в помещении объемом от 150 до 500 м2.

Система по средней рыночной цене без дополнительных вентиляционных блоков не может обеспечить все климатические параметры. Именно поэтому в большинстве случаев такие сложные системы часто приобретаются для комплексного решения одного, но глобального вопроса.

Система кондиционирования vrv является действительно мультизональной системой. Только большего размаха. Ведь она способна в каждом отдельном помещении целого здания организовать индивидуальные зоны температур.

Система автоматически перераспределяет температурные нагрузки, что позволяет комфортно чувствовать себя в каждом отдельном помещении независимо от того, находится ли комната на солнечной стороне здания. Кроме того, такой способ регулирования температурного баланса способно сэкономить потребление электроэнергии.

Мультизональные устройства кондиционирования Lessar

Модельный ряд представлен оборудованием:

  • LMV-Mini (двухтрубные устройства невысокой мощности – 10-14 кВт);
  • LMV-IceCore Citadel (двухтрубное оборудование, мощность 16-90 кВт);
  • LMV-IceCore Alliance (модульные блоки с мощностью 28-224 кВт);
  • LMV-IceCore Submarine (модульные внешние установки с водяным способом охлаждения, высокой производительностью – 25,2-100,5 кВт);
  • LMV-Heat Recover (трехтрубные с высокой производительной мощностью 28-180 кВт).

Внутренние блоки универсальны, подходят для монтажа с любым типом наружного модуля:

  • настенные;
  • кассетные;
  • напольно-потолочные;
  • канальные.

Возможности VRV и VRF систем кондиционирования

Если раньше для создания благоприятного микроклимата в крупных строениях использовался центральный кондиционер, то сегодня эта проблема решается с помощью системы чиллер-фанкойлы. Это выгодно в плане экономии электрической энергии и в создании техпроекта. Эта система кондиционирования превосходит его и в стоимости. Более того, подобный способ кондиционирования кроме таких свойств, как охлаждение или обогрев, может существенно снизить влажность в помещениях. Функция выполняется в автономном режиме с помощью специальной программы. Блоки могут производить самодиагностику при перебоях электросети и самостоятельно отключаться в аварийных ситуациях.

Система управления кондиционированием позволяет контролировать и корректировать работу блоков за счет принудительного вмешательства дистанционными пультами управления, компьютера или центрального пульта управления. Стандартная схема способна работать даже при очень низких температурах (-200C), хотя сегодня есть и модели, которые могут исправно работать и при показателях в -350C.

Но самая основная возможность данной установки – это способность создавать в разных помещениях разного температурного режима, а с данной задачей ни один традиционный кондиционер не может справиться. Это самый главный аргумент считать VRV и VRF системы кондиционирования великим прорывом и достижением в области климатического оборудования, которые сочетают в себе максимальный контроль микроклимата в каждой отдельно взятой комнате или кабинете.

Пример работы мультизональной системы кондиционирования с учетом требований к микроклимату

Системы VRV сегодня и их перспективы

На сегодняшний день технология «переменного объема хладагента» представляется и иными производителями климатической техники, которые именуют свои системы как VRF – (Variable Refrigerant Flow) — «Переменный поток хладагента». VRV=VRF только у каждого производителя имеются свои особенности, касающиеся количества подключаемых модулей, длины центрального трубопровода и т.д.

Выбор в пользу VRV сегодня очевиден не только в крупных многоэтажных зданиях, но и в условиях элитной квартиры. А традиционные мульти-сплит системы остаются скорее уделом отдельных рабочих кабинетов и квартир.

Что такое VRV система кондиционирования

Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.

Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.

Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.

У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:

  • Кассетным;
  • Напольным;
  • Навесным и т. д.

Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.

Системы кондиционирования воздуха Daikin

Мультизональные VRV устройства компания стала выпускать с 1982 года. Новое поколение оборудования VRVIII характеризуется особенностями:

  • Инверторный компрессор, позволяющий снизить энергозатраты, продлить срок службы установки.
  • Одновременное функционирование режимов охлаждения, обогрева Daikin с BS-блоком, рекуператором тепла.4
  • Экологически безопасный фреон
  • Большое количество подключенных блоков к одному наружному модулю (26 едениц).
  • Протяженность фреоновой трассы самая максимальная среди аналогов других производителей (190 м). перепад высоты – до 90 м.
  • Общая длина медного контура – до 1000 м.
  • Энергоэффективность в режимах охлаждения, особенно обогрева.
  • Автоматическая дозаправка оборудования фреоном. Необходимое количество вещества определяется также автоматически.
  • Надежность, обусловленная работой даже при выходе из строя одного из компрессоров.

  • При недостатке электроэнергии возможно сокращение потребляемой мощности.
  • Сниженный уровень шума.
  • Объединение с устройством вентилирования HRV.
  • Сприальный компрессор Daikin G.
  • Снижены вибрационные силы при работе установки.

Краткий обзор

Мультизональные системы предназначены для кондиционирования воздуха в нескольких зонах (помещениях или комнатах) посредством одного наружного модуля. Существуют и иные названия: VRF или VRV – значение одинаково, различие аббревиатур произошло после того, как родоначальник системы запатентовал свое изобретение (VRF). Следовательно, все три обозначения подразумевают один и тот же комплекс кондиционирования.

Конструктивно система представляет собой комплекс из одного внешнего и нескольких десятков внутренних модулей, откуда и берет начало приставка «мульти». Особенность VRV/VRF систем позволяет существенно снизить количество внешних модулей, что уменьшает расходы на установку, эксплуатацию, а также облегчает проектирование монтажа и обслуживание кондиционеров.

Мультисистемы VRV/VRF изготавливаются различными производителями — от элитных японских до бюджетных российских. Среди самых популярных торговых марок встречаются Mitsubishi, Daikin (автор системы VRF), Sanyo, Ballu и многие другие, каждая из них представляет собой одну и ту же систему с небольшими отступлениями.

Преимущества мультизонального климатического оборудования ВРФ/ВРВ

Универсальные мультизональные установки повсеместно используются в офисных, административных, торговых и других зданиях. Их можно считать универсальным типом оборудования. Установка системы — дорогостоящая процедура, но это компенсируют многочисленные преимущества:

  • Гибкость эксплуатации, заключающаяся в возможности настройки работы каждого отдельного модуля. Все внутренние блоки могут быть отрегулированы.
  • Монтаж всей конструкции с нуля занимает минимум времени, для него не требуется большое количество людей и специальной техники. Несколько специалистов проведут установку и настройку. Простоте монтажа способствует и минимальный вес внутренних модулей.
  • Владелец VRV-оборудования имеет возможность подключать внутренние модули различных модификаций в соответствии с особенностями конкретного помещения: для жилого комплекса, складского помещения, рабочего кабинета и т. п.
  • Данная климатическая техника очень практична и экономична во время эксплуатации.
  • Электронная регулировка устройства позволяет точно устанавливать дозу фреона, попадающего на один или несколько модулей. Это позволяет очень точно контролировать температуру. Точность регулировки составляет около 0,5 градуса.
  • Мультизональная система кондиционирования может быть совмещена с вентиляцией. Для этого к комплексу оборудования подключают приточно-вытяжную вентиляцию. Она способна работать в нескольких режимах.
  • Использование специального программного обеспечения позволяет контролировать работу всех модулей сразу или отдельных из них. Это обеспечивает экономию электричества: можно отключать определенные модули, если нет необходимости в их работе.

Благодаря таким достоинствам VRV-устройства получили широкое применение даже в жилых зданиях. Системы обеспечивают высокий уровень комфорта в вопросах, касающихся температуры воздуха.

Типы VRF систем

Системы только охлаждения (менее популярны) — эти системы могут только охлаждать. Отопление недоступно. Режимы вентилятора и сушки доступны для каждого внутреннего блока независимо друг от друга.

Системы тепловых насосов (наиболее популярные) — все внутренние модули могут либо нагревать, либо охлаждать (не одновременно). Режимы вентилятора и сушки доступны для каждого внутреннего модуля независимо друг от друга.

Системы рекуперации тепла (менее популярные) — это самые сложные системы, в которых охлаждение и обогрев могут быть доступны для каждого внутреннего блока, независимо друг от друга, в одно и то же время.

Что такое мультизональные системы кондиционирования

Мультизональные системы кондиционирования, которые выпускают Mitsubishi Electric и Electrolux, обозначаются аббревиатурой VRF (Variable Refrigerant Flow).

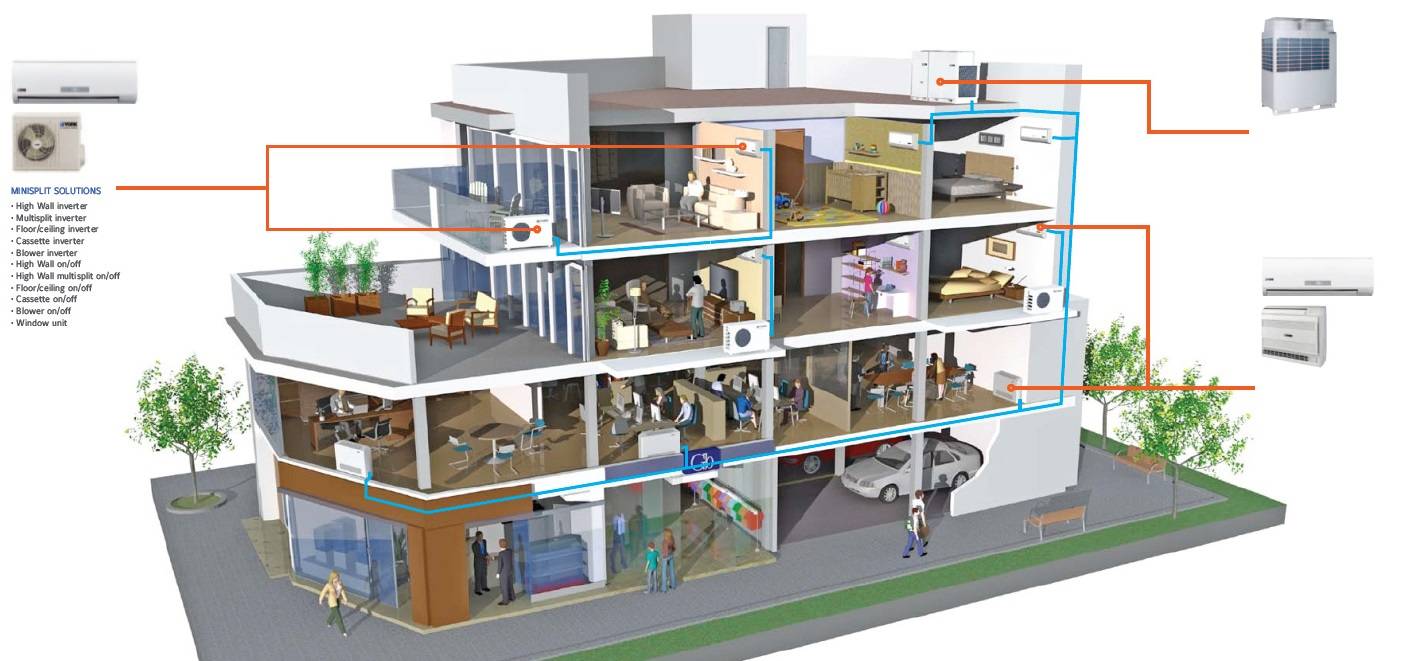

Мультизональные системы строят по блочному принципу: к одному внешнему блоку через единую систему трубопроводов подключают несколько внутренних. Количество внешних модулей для повышения производительности и надежности системы увеличивают до 3, а внутренних – до 30.

Наружные блоки можно устанавливать на крыше, в подвале или на техническом этаже. Внутренние модули могут быть любыми: настенными, подвесными, потолочными, канальными или кассетными. При этом их мощность подбирается индивидуально для каждого помещения.

Все блоки мультизональных систем соединены между собой фреоновой магистралью –двух- или трехтрубной. В двухтрубной все внутренние модули могут работать одновременно только на охлаждение (хладагент поступает в них в жидком состоянии) или на отопление (фреон поступает в газообразном состоянии).

Трехтрубные системы устроены сложнее. К внутренним блокам подводят две трубы: по одной поступает жидкий хладагент, по второй – газообразный. Благодаря такой особенности внутренние модули одной системы независимо друг от друга одновременно работают на охлаждение и нагрев.

Итоги

Мультизональные системы кондиционирования или просто VRF-кондиционеры во многом схожи с обычными сплит-системами, но все же имеют несколько ключевых различий. Мультизональные кондиционеры технически сложнее, хоть и спроектированы на базе сплит-систем.

Именно по этой причине важно правильно установить VRF-систему, ведь при некачественном монтаже срок службы мультизональных кондиционеров точно не оправдает ваши ожидания. При первом запуске кондиционера замерьте все параметры. Если показатели в пределах нормы, значит монтажные работы выполнены качественно и профессионально

При своевременном техническом обслуживании VRF-система прослужит долгие годы, исправно выполняя свои функции

Если показатели в пределах нормы, значит монтажные работы выполнены качественно и профессионально. При своевременном техническом обслуживании VRF-система прослужит долгие годы, исправно выполняя свои функции

При первом запуске кондиционера замерьте все параметры. Если показатели в пределах нормы, значит монтажные работы выполнены качественно и профессионально. При своевременном техническом обслуживании VRF-система прослужит долгие годы, исправно выполняя свои функции.

Желаем удачи!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
