Предназначение, устройство, правильная установка и ремонт внешнего блока сплит-системы

Техническое задание на монтаж кондиционера

Перед тем, как приступить к установке климатической техники, проектировщиком составляется техническое задание на монтаж кондиционера, который включает в себя:

  • описание объекта со всеми архитектурными особенностями и его точный адрес;
  • требования к монтажу кондиционеров с учетом этих особенностей;
  • описание необходимого оборудования и материалов.

Наиболее объемным является пункт, включающий требования к монтажу систем кондиционирования, а именно полное поэтапное описание:

  • пробивки отверстий в стенах;
  • крепления кронштейнов и блоков к ним;
  • прокладывания фреоновой магистрали;
  • подсоединения межблочных проводов и питающего кабеля;
  • установки дренажного шланга;
  • процесса опрессовки и вакуумации холодильного контура;
  • установки автоматов защиты и подключения к действующей сети.

Большинство компаний не составляют техническое задание для монтажа одного кондиционера, так как на место выезжает сотрудник фирмы и накидывает примерный план последующей установки. В данном случае требования к монтажу кондиционера соблюсти не будет проблемой, поэтому основная часть фирм работает по упрощенной схеме, ведь у опытных техников вряд ли возникнут сложности со стандартной установкой настенной сплит-системы.

Если поступает заказ на большие объемы, где требуется провести работы по установке нескольких единиц техники на крупном объекте, то составления технического задания на монтаж кондиционеров проектировщику не избежать. При этом будет тщательно описан каждый этап для каждого прибора в отдельности.

Когда с документацией покончено, приступают к исполнению обязательств по договору с заказчиком, то есть непосредственно к монтажу выбранной системы кондиционирования на объекте.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Нестандартные звуки

Работающий кондиционер издает равномерный, негромкий шум, что вполне естественно. Но при поломках сплит-система начинает «звучать» странно.

По характеру издаваемого шума можно определить характер поломки:

Неравномерное гудение внешнего блока. Такой звук возникает при засорении внутреннего наполнения. Особенно громко звучит вентилятор, на лопастях которого осела грязь. Иногда неравномерный шум говорит о поломке одной из лопастей. Решит проблему качественная внутренняя очистка или замена вентилятора.

Неравномерное гудение внешнего блока

  • Бульканье. Такой звук не всегда говорит о поломке. Но если он раздается постоянно на протяжении нескольких дней, стоит провести диагностику. Бульканье может возникать при попадании воздуха в дренажную трубку. В этом случае образовавшийся конденсат не успевает вытечь и скапливается в трубке. Устранить неисправность помогает установка трубки под нужным углом.
  • Хлюпанье. Такой звук появляется, если блоки кондиционера некачественно закреплены. Поможет плотное затягивание всех крепежных элементов и трубок. Наружный блок нужно выставить с использованием строительного уровня.

Составляющие части внутреннего и наружного блока

Согласно закону сохранения энергии для того, чтобы обеспечить охлаждение воздуха в пространстве комнаты, необходимо обеспечить отвод тепла, полученного в результате фазового перехода. Чтобы понять, как устроен кондиционер, необходимо рассмотреть основные узлы, входящие в состав внутреннего и наружного блоков устройства.

Современные кондиционеры оснащаются электронным блоком управления, который позволяет обеспечивать необходимый температурный режим, задавая требуемые технические характеристики кондиционера. Рассмотрим устройство наружного блока кондиционера.

Устройство наружного блока

В его состав входят такие узлы и механизмы, как:

  • фильтр для фреона;
  • компрессор;
  • вентилятор;
  • конденсатор;
  • четырехходовой клапан, устанавливаемый для изменения направления движения фреона в моделях, работающих и на охлаждение и на нагрев;
  • плата управления, которая располагается в наружном блоке в инверторных моделях устройств, в других модификациях электроника размещается во внутреннем блоке;
  • штуцеры для подключения трубок из меди, обеспечивающие соединение внешнего и внутреннего блока;
  • крышка для обеспечения защиты электрических разъемов и штуцеров.

Размеры наружного блока кондиционера зависят от его мощности и производительности, например при мощности 2,7 кВт, высота устройства будет в пределах 42–60 см, при ширине 66–80 см и глубине 23–30 см. Однако более точные параметры, с учетом присоединительных размеров лучше уточнить у консультанта при приобретении изделия.

Далее приведено описание устройства внутреннего блока кондиционера.

Устройство внутреннего блока

В его состав входят такие узлы, как:

  • Передняя панель, имеющая возможность легкого демонтажа для проведения технического обслуживания, представляет собой решетку из пластика, откуда кондиционер берет воздух для направления внутрь блока.
  • Вентилятор, обеспечивающий циркуляцию прошедшего очистку, нагрев или охлаждение воздуха.
  • Сетка из пластика, выполняющая функцию фильтра, обеспечивающего отделение механических и биологических примесей, находящихся в воздухе.
  • Фильтры тонкой очистки, обеспечивающие удаление из подаваемого воздуха патогенных микроорганизмов, пыли, неприятных запахов.
  • Испаритель для передачи тепла холодному фреону и его испарению, при котором подаваемый через конструкцию воздух нагревается или охлаждается.
  • Плата управления с микропроцессором.
  • Горизонтальные и вертикальные жалюзи, обеспечивающие движение воздуха в необходимом пользователю направлении.
  • Соединения из штуцеров, к которым монтируются трубки из меди, обеспечивающие соединение внутреннего и внешнего блока.

Размеры внутреннего блока кондиционера определяются площадью помещения, в котором необходимо обеспечить охлаждение воздуха. Например, для помещения площадью 25 м² достаточно использования устройства мощностью 2,7 кВт, для которого усредненная длина внутреннего блока составляет 77 см, а высота может колебаться в пределах 25–29 см.

Таким образом, создание комфортных условий осуществляется во внутреннем блоке, устанавливаемом в подготовленную нишу из гипсокартона или подвесной потолок помещения. Принцип работы кондиционера на обогрев отличается тем, что в этом режиме обеспечивается движение фреона в обратном направлении. Он может реализовываться в конструкциях сплит-систем или многочисленных моделях тепловых насосов.

Специалисты подчеркивают, что сам по себе кондиционер не создает ни холода, ни тепла, он обеспечивает перемещение энергии из внешней среды внутрь комнаты, предварительно охлаждая либо нагревая его. Основными характеристиками кондиционеров считается их холодопроизводительность и мощность охлаждения, выражаемая в количестве кВт, которое необходимо затратить на обогрев площади комнаты. При этом для помещения с высотой потолков 2,5–3м 1 кВт способен обеспечить холодом комнату площадью 10 м².

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

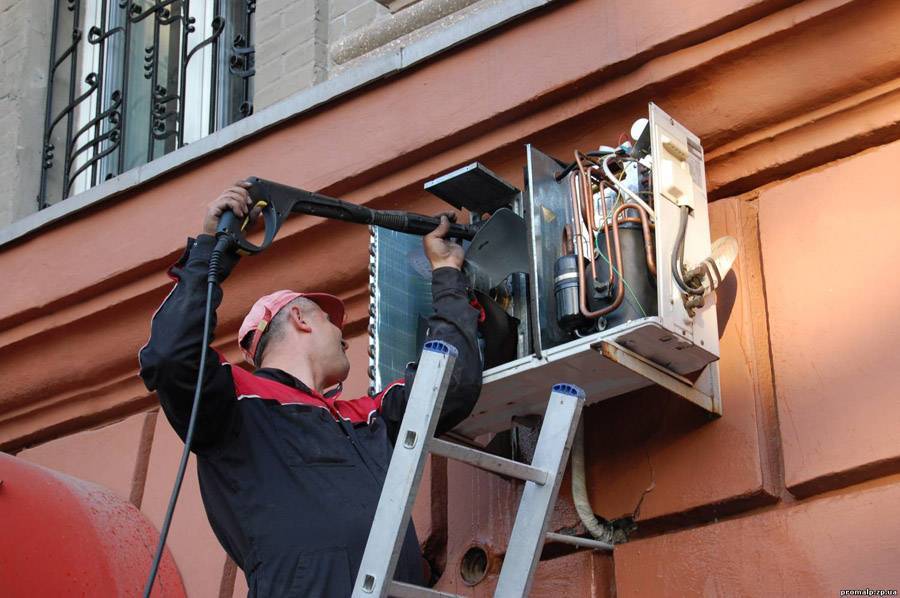

Уход за оборудованием

Еще один важный момент установки кондиционера: монтаж оборудования заказывать у компании, которая имеет достаточно опыта в работе такого рода и ее услуги подтверждены лицензией.

Последующий уход за оборудованием лучше предоставить специалистам сервисного центра. Можно и самостоятельно заниматься всеми монтажными работами и чисткой устройства, но для этого потребуются специальные инструменты, навыки и изучение многочисленной литературы. Нужно также, тщательно изучить инструкцию пользователя, которая входит в комплектацию оборудования. Помимо инструкции, в комплект оборудования должны входить ключи для монтажа кондиционера.

Важно знать, что 1 – 2 раза в год кондиционер необходимо чистить от пыли и прочих загрязнений. Если Вы можете осуществлять чистку самостоятельно, то фильтры внутреннего блока можно чистить гораздо чаще, чем два раза за год. Это позволит увеличить производительность устройства и повысить срок службы кондиционера

Это позволит увеличить производительность устройства и повысить срок службы кондиционера.

Чтобы пополнить недостаток давления холодильного контура оборудования, необходимо каждые 1,5 – 2 года заправлять кондиционер фреоном. Эта процедура проводится в помещении, где установлено оборудование, поэтому полностью исключается необходимость отключения и перемещения устройства. Фреон является небезопасной жидкостью для кожи, поэтому заправку лучше предоставить профессионалу.

Установка кондиционера

Уход и обслуживание

При обычном применении кондиционера нужно раз на шесть месяцев проводить его профилактическое обслуживание. Специалист осматривает кронштейны, целость и степень засорения очистительных элементов, меряет рабочее давление фреона и его объем.

Замена хладагента – трудоемкий и важный процесс при обслуживании сплит-системы

При неосторожном проведении замены, фреон может навредить здоровью.. По этой причине для планового обслуживания кондиционера нужно нанимать профессионала

Уход производится довольно просто и для этого не требуется мастер. Уход кондиционера включает в себя устранение пыли и проверку фильтров

По этой причине для планового обслуживания кондиционера нужно нанимать профессионала. Уход производится довольно просто и для этого не требуется мастер. Уход кондиционера включает в себя устранение пыли и проверку фильтров.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Для чего нужен?

Оконные кондиционеры – это практически вчерашний день микроклиматической техники. Они занимали один из верхних оконных проёмов, а шум от внешнего блока в помещении был привычным делом. Эффективность оконных кондиционеров была куда ниже, а энергозатраты – значительно выше. Итак, внешний блок сплит-кондиционера (дословно – разделённой системы кондиционирования) призван устранить эти недостатки, а именно:

  • вынести основной источник шума и тепла летом (или холода зимой) за пределы здания, строения, дома;
  • существенно снизить энергопотребление и увеличить КПД;
  • упростить обслуживание – не разбирать весь кондиционер для чистки, мойки и ремонта сразу, а разделить работу на 2 фронта.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

  • устройство издает шум, гудит, нарушая спокойствие соседей;
  • конденсат может испортить фасад здания или попасть на балкон снизу;
  • габаритный блок перекрывает обзор или вид и окна;
  • существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

  • монтажные работы проводятся на лицевой части многоэтажки;
  • пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
  • сплит-система расположена над пешеходными дорожками;
  • на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

  • от конструкции до потолка — не меньше 15 см;
  • от модуля до правой или левой стены — не меньше 30 см;
  • от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
  • от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Техобслуживание и уход

В стандартном режиме эксплуатации каждые полгода кондиционер должен подвергаться сервисному обслуживанию. Большая часть работ выполняется именно с внешним блоком, который наиболее подвержен загрязнениям. Специалисты обычно проверяют состояние фильтров, уровень хладагента, рабочее давление трассы модуля и т. д. Наиболее сложной операцией является замена рабочей жидкости. Хладагент относится к химически небезопасным веществам, поэтому его дозаправку лучше доверять опытным мастерам. Зато уход за остальными компонентами вполне доступен и рядовым пользователям. К примеру, достаточно прост ответ на вопрос о том, как почистить внешний блок кондиционера. В первую очередь его следует разобрать, после чего с помощью ветоши или пылесоса избавить внутренние поверхности модуля от пыли и налетов грязи. В процессе такого ухода очищаются наружные фильтры и радиаторы теплообмена, что продлевает срок службы кондиционера.
