Обзор скважинных насосов Водолей

Достоинства насосов торговой марки Водолей

Электронасосы Водолей заслужили положительные отзывы многих потребителей, имея следующие преимущества и особенности:

  • Электронасос выполнен из качественных деталей (нержавейка, латунь, высокопрочный пластик), обеспечивающих длительный срок его эксплуатации.
  • Агрегат имеет высокую ремонтнопригодность, легко разбирается своими руками с использованием простого бытового инструмента.
  • Электронасосы неприхотливы к условиям эксплуатации, могут длительное время работать со слегка загрязненной водой
  • Насосы имеют внутреннюю обмотку с тепловой защитой от перегрева и встроенный кабель большой длины с выносным конденсаторным блоком – данные факторы существенно повышают надежность электрической части.
  • Глубинный насос Водолей имеет оптимальный баланс цены и качества, его стоимость зависит от модификации и составляет 100 – 300 у.е., что в несколько раз ниже дорогих зарубежных аналогов (Grundfos, Pedrollo, Speroni) и сопоставимо по ценам с российскими и китайскими моделями.
  • Производитель указывает высокий срок службы электронасосов БЦПЭ, доходящий до 10 лет при минимальной наработке до отказа в 10000 часов, гарантийный срок, устанавливаемый на электронасос, составляет 1,5 года.

Рис. 11 Глубинный погружной насос для скважины Водолей – установка в водный источник

Электронасосы Водолей украинского производства при той же стоимости в отличие от российских и китайских аналогов считаются более качественными устройствами, способными прослужить без ремонта не менее 10 лет. Агрегаты обладают хорошей ремонтопригодностью, своими руками можно легко почистить электронасос, произвести ремонт мелких поломок и заменить наиболее часто выходящие из строя детали (подшипники, рабочие колеса).

Плюсы линейки «Водолей»

Среди плюсов линейки приборов Водолей можно выделить:

  • экономное потребление электроэнергии;
  • высокую производительность;
  • низкий шумовой коэффициент;
  • износостойкость деталей, изготовленных из нержавеющей стали, латуни и безопасного пищевого пластика;
  • возможность гарантийного или самостоятельного ремонта;
  • небольшой вес и размеры, соответствующие диаметру скважины;
  • полную комплектацию, позволяющую немедленно приступить к монтажу.

Не забываем про IEC 335-1 (международный стандарт безопасности), гарантийное обслуживание в течение полутора лет и возможность при необходимости ремонта приобрести запчасти у производителя.

По техническим характеристикам модификации сопоставимы с зарубежными аналогами PEDROLLO и GRUNDFOS. Стоимость в зависимости от модели – от 1800 руб. до 27 400 руб.

Особенности устройства глубинного насоса

Все скважинные погружные модели Водолей имеют похожее строение.

Главными частями являются:

  • многоступенчатый насосный сектор;
  • электродвигатель, отделенный фильтром;
  • конденсаторная коробка, находящаяся снаружи.

Под корпусом прячется насосный блок – монолитная коробка с вращающимися лопастными колесами и приводом.

Все детали надежно закреплены крышкой с винтовой резьбой. Она же является местом фиксации троса, одного из элементов крепления насоса внутри скважины.

Двигатель с помощью комбинации ротор-статор и подшипников приводит в движение аппарат. Он заполнен маслом. Конденсаторы и электрический кабель заключены в конденсационной коробке.

Чтобы оборудование не вышло из строя при форс-мажорных обстоятельствах, например, при быстром осушении, предусмотрена автоматическая защита немецкого производства.

Контроль за работой и управление осуществляется при помощи выносного прибора. Знание устройства насоса Водолей поможет при его ремонте.

Выбор и установка насоса

Харьковский завод «Промэлектро» под маркой «Водолей» выпускает агрегаты:

  • наземного базирования;
  • глубинные дренажные насосы (для грязной воды);
  • насосы скважинные для питьевой воды.

Различить их в каталоге можно по маркировке.

Погружные насосы могут обеспечить водой как один дом, так и целый микрорайон.

Маркировка и популярные модели

Нас интересуют насосы Водолей БЦПЭ (бытовые центробежные погружные электронасосы). Разобраться в маркировке просто, для примера возьмем насос Водолей БЦПЭ 0,5-100У 60/150:

  • 0,5 — означает производительность, количество литров за секунду (л/с);
  • 100 — высота водяного столба при нормальной работе, измеряется в метрах;
  • 60 — это также характеристика производительности, но уже при работе в режиме перегруза, измеряется в литрах за минуту (л/м);
  • 150 — высота водяного столба в режиме перегруза.

Подбирая скважинный насос Водолей, можно воспользоваться графиком.

Насосы Водолей БЦПЭ делятся на 4 направления по производительности:

Плюс в каждом направлении есть свой модельный ряд. В среднем цена на бытовые агрегаты колеблется в пределах от 7400 руб., до 27000 руб. (цены актуальны на весну 2017 г.)

Зачастую в загородном доме или на даче бурится скважина на песок, у таких скважин дебит (производительность) ограничена, поэтому здесь лучше брать Водолей БЦПЭ-0,32. В этой нише представлено 9 моделей с разными техническими характеристиками.

Технические характеристики модельного ряда БЦПЭ-0,32.

Агрегаты серии Водолей БЦПЭ-0,5 также можно использовать для скважин на песок, но производительность таких скважин должна превышать 3 м³ в час. В линейке здесь представлено 8 моделей.

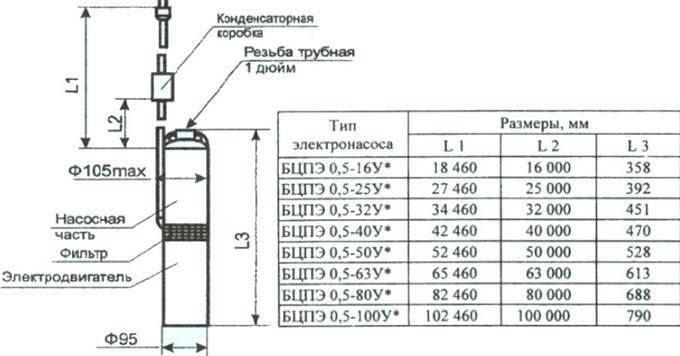

Технические характеристики модельного ряда БЦПЭ-0,5.

Агрегаты серии Водолей БЦПЭ-1,2 для скважин с малой производительностью не годятся. Эти агрегаты устанавливаются на артезианские скважины — ставят их сразу на несколько домов. В линейке представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-1,2.

Насосы Водолей БЦПЭ-1,6 это уже ближе к промышленному варианту. Если говорить о частных домах или дачах, то эти скважинные насосы устанавливаются на 1 мощную артезианскую скважину и дают воду на целое садовое товарищество или небольшой район.

Технические характеристики модельного ряда БЦПЭ-1,6.

Самостоятельный монтаж

Вызов специалиста для установки такого насоса в загородном доме, во-первых, влетит в копеечку, а во-вторых не имеет смысла, все можно сделать самому.

Инструкция вполне доступная.

Иллюстрации Рекомендации

Инструменты: Пара разводных газовых ключей; Набор рожковых ключей; Ножовка по металлу; Нож.

Материалы: Фум лента; Латунный обратный клапан; Латунный переходник под обратный клапан; ПНД труба; Пластиковые затягивающиеся хомуты; Оголовок или скважинный адаптер; Металлический трос с антикоррозийным покрытием и 4 зажима к нему.

Комплект насоса для скважин Водолей: Коробка; Капроновая веревка; Конденсаторная группа; Электрокабель; Насос для скважин Водолей.

Латунный переходник; Обратный клапан; Переходник на ПНД трубу.

Подсоединяем трубу. ПНД труба у нас сечением 32 мм. К переходнику она подсоединяется при помощи уплотняющих прокладок, они идут в комплекте с переходником.

Подвязываем кабель. Насос лучше зафиксировать

На фото крепление электрического кабеля выполнено изолентой, но вообще лучше это делать пластиковыми хомутами.

Крепим стальной тросОбратите внимание: стальной трос продевается в оба уха на насосе;. Теперь берем зажимы для стального троса, продеваем в них трос и затягиваем зажимы ключами

Фиксировать нужно в двух местах; Точно такую же петлю делаем на противоположной стороне троса, она будет цепляться к карабину, установленному на оголовке;

Монтаж оголовка: Дальше разбираем оголовок, заводим в него трубу и зажимаем; После этого через карабин цепляем к оголовку страховочный трос; Оголовок крепится при помощи уплотнительных прокладок и зажимающих винтов. Насос идет в бюджетной комплектации, поэтому я рекомендую докупить: Датчик сухого хода, как на фото (на случай если вода в скважине закончится); Стабилизатор напряжения с защитой от перепадов.

Распространенные причины поломок

“Водолеи” успешно применяют не только в скважинах, но также в колодцах, естественных водоемах и крупных емкостях, соответствующих условиям эксплуатации, заявленным производителем.

Насосы этого типа вполне успешно справляются с перекачиванием воды, существенно загрязненной песком. К сожалению, нарушение правил эксплуатации приводит к частым поломкам устройства.

Перед началом ремонтных работ рекомендуется изучить техническую документацию насоса “Водолей”, там содержатся полезные сведения и важные рекомендации

Среди факторов, вызывающих неисправности, можно отметить:

  • продолжительную работу с жидкостями, уровень загрязненности которых превышает половину от заявленного изготовителем предела (допускается не больше 20 г/л);
  • перекачивание горячих жидкостей (если температура среды более 35 градусов);
  • частые и резкие перепады напряжения в электросети;
  • нарушение целостности крепления в месте монтажа электрокабеля или в оболочке его подводной части;
  • огрехи при подвешивании насоса;
  • отсутствие фильтра;
  • отсутствие заземления;
  • неисправность реле давления, гидроаккумулятора и т.п.

Очевидно, что на длительности работы насоса сказываются не только условия его эксплуатации, но и состояние водопроводной системы дома в целом.

Ряда серьезных проблем можно избежать, если позаботиться о правильном монтаже насоса. Большое значение придают глубине погружения насоса. Если этот показатель превышен, устройство будет работать с постоянной перегрузкой и вскоре сломается.

Крайне редко, но все же случаются ситуации, когда вода, в которую погружен насос, замерзает. Это очень опасно для устройства, поскольку при замерзании вода расширяется. В результате элементы конструкции насоса могут быть повреждены.

Если устройство хранится при температуре ниже нуля, всю влагу из него следует тщательно удалить.

Чтобы насос работал правильно, следует выбрать модель, которая точно подойдет к конкретной скважине. Подробнее о том, как выбрать насос для скважины можно прочесть в другой нашей статье.

Прежде всего, следует ориентироваться на дебит скважины. Он должен заметно превышать производительность насоса.

Дело в том, что многие скважины склонны к заиливанию или запесочиванию.

На корпусе прибора содержится маркировка, отражающая условия эксплуатации, на которые рассчитан этот насос. Не стоит нарушать эти параметры, чтобы продлить срок эксплуатации устройства

В результате их дебет заметно снижается. Если производительность насоса была точно подобрана в соответствии с дебитом скважины, может случиться опасная ситуация.

Насос будет откачивать воду из скважины быстрее, чем она поступает. Скважина опустеет, и оборудование будет работать вхолостую, в режиме так называемого “сухого хода”. Это чревато перегревом и полной поломкой двигателя устройства.

При подвешивании насоса “Водолей” в скважине, следует удостовериться, что вес устройства приходится именно на трос, а не на кабель или трубу. Неправильный монтаж – частая причина поломок

Второй важный фактор – это номинальный напор, который должен обеспечить насос в водопроводной системе. У разных модификаций “Водолея” он может быть и 32 м, и 63 м.

Номинальное значение включает транспортировку на горизонтальных участках водопровода и потери давления при прохождении воды по трубопроводу.

Подобранный правильным образом насос не будет подвергаться избыточным перегрузкам, в таких условиях устройство прослужит дольше и будет работать эффективнее.

Как эксплуатировать и устанавливать

С установкой агрегата без труда справится любой хозяин. Монтаж включает в себя несколько последовательных этапов:

С помощью верёвки с грузилом измеряется глубина скважины и определяется высота подвешивания насоса. Устройство располагается в 0,5-1 метре от дна во избежание заиливания насосной камеры или засорения крыльчатки.

Монтаж начинается с обвязывания страховочным тросом проушин, расположенных в верхней части агрегата.

В патрубок насоса вкручивается обратный клапан, предотвращающий произвольный слив воды из системы.

Затем присоединяется водопровод. Для этого используется шланг, размером в три четверти, изготовленный из полимера, или металлопластиковая труба. Для полива допускается использование гибкого садового шланга. А вот обеспечения водой круглогодичного водопровода требует установки трубы из металлопластика. Труба крепится муфтой к обратному клапану, уже установленному на патрубок агрегата.

Длина трубы или шланга определяется особенностью использования. Поливной шланг может иметь любую длину по желанию хозяина. Трубопровод прокладывается до места крепления адаптера, который обеспечивает соединение скважины с основным трубопроводом.

Используя специальные пластиковые клипсы или изоляционную ленту, силовой кабель надёжно закрепляется на трубе или шланге.

Как правильно установить насос в скважину?

Монтаж можно осуществить самостоятельно, без привлечения специалистов. Он не займет много времени, не вызовет особых трудностей. Вначале нужно подготовить сам прибор для погружения:

  • закрепить обратный клапан на патрубке устройства, исключив тем самым вытекания воды из насоса обратно;
  • установить фильтр, защищающий аппарат от ила, песка, прочих примесей;
  • закрепить нагнетательный шланг или трубу за обратным клапаном;
  • присоединить электрокабель и трос, на котором будет держаться прибор.

После того, как насос собран, его можно аккуратно, потихоньку опускать в скважину, стараясь не касаться ее стенок. Устройство должно полностью погрузиться в воду на указанную в инструкции глубину, во избежание преждевременного выхода его из строя. После погружения прибора трос следует закрепить на защитном оголовке за специальное ушко. Остается установить пускозащитное устройство и проверить насос в действии, включая его на всех режимах мощности, подбирая наиболее оптимальный для бытовых нужд напор. После его регулировки устройство готово к эксплуатации.

Более наглядно смотрите на видео:

Крепление оборудования на тросе

Капроновый трос для монтажа насоса есть в комплекте, однако некоторые пользователи отмечают, что со временем эластичный материал теряет упругость и растягивается.

Вместе с тросом необходимо опустить в скважину и электрический кабель. Чтобы предупредить механические повреждения и дополнительную нагрузку на него, следует сделать своеобразную связку из страховочного троса, трубы и электрокабеля.

Шнур крепим не в натяжку, а петлеобразно, с небольшими припусками. Поднимать насос из скважины за электрический кабель запрещено.

Соединенные между собой коммуникации аккуратно опускаем в обсадную трубу на заранее рассчитанную глубину. Насос ни в коем случае не должен касаться дна.

Виды оборудования

Все электронасосы данной системы — центробежные и имеют ряд сходных характеристик

ХарактеристикаЗначение
Область примененияБытовые
Тип механизмаЦентробежный
Тип установкиПогружной
Источник питанияЭлектроэнергия
ДвигательОднофазный
Рабочая температура жидкости35°С
Мощность400-2000 Вт
Глубина погружения16-150 м

Водолей скважинный насос БЦПЭ-0,5-16

Используют для добычи жидкости с глубины не более 16 м

Тип – бытовой, центробежный с электроприводом:

  • Индекс «П» говорит о том, что тип его погружной (см. Погружной насос «Водолей» и его основные характеристики).
  • Источниками водоснабжения могут выступать как открытые природные водоемы, так и резервуары, и обычные колодцы.
  • Цифра 0,5 значит, что максимальный диаметр мелких частиц не должен превышать 0,5 мм.
    Применяют данный тип для орошения участков и мытья автомобилей.
  • Мобильность позволяет использовать его для нескольких типов источников жидкости.
  • Скорость перекачивания достигает 3,6 м3 в час.
  • Работает в сетях переменного тока на напряжении 230 В.
  • Минимальный диаметр погружного отверстия составляет 11 см.
  • Для транспортировки на необходимую глубину используют трос, гофрошланг, хомуты и конденсаторные коробки.
  • Гарантия производителя на электрооборудование составляет 10 000 часов. Этого вполне хватает для использования его в течение минимум 10лет.

Для правильной эксплуатации основной элемент на тросе погружают в воду, только потом включают в сеть

  • Это дает возможность избежать внезапного короткого замыкания в цепи.
  • Производитель снабдил электронасос качественным тепловым реле, что делает работу оборудования максимально безопасной.
  • Для обеспечения безаварийной эксплуатации рекомендуется приобретение автотрансформатора, но это касается лишь тех районов, где наблюдаются частые перебои в электроснабжении.

В этой серии доступны более мощные электронасосы до 100 Вт. Также различие состоит в длине электротехнического кабеля. И составляет 16-40 м.

Водолей насос для скважины 0,5-100 БЦПЭ У

Это оборудование продвинутого типа, оптимальное погружение приходится на глубину 100м, а максимальное составляет 150 м

Источники воды:

  • Естественные и искусственные водоемы.
  • Бытовые резервуары.
  • Глубокие колодцы.

Принцип работы:

  • Установленная мощность составляет 1950 Вт. Работает в сетях переменного тока 230 В.
  • Средняя скорость течения жидкости составляет 2,5 м3/ч. Для лучшей эксплуатации температура перекачиваемой жидкости должна составлять 35°С.
  • Максимальный диаметр твердых частиц не должен превышать 0,5 мм.
  • После каждого применения следует высушить кабель на воздухе.
  • Во время хранения не следует его скручивать во избежание выхода из строя электрооборудования.
  • Гарантийный срок эксплуатации составляет 10 000 часов.

Низкое энергопотребление и малая стоимость оборудования вывели эти центробежные погружные электронасосы в лидеры оборудования подачи воды для загородных участков.

Вибрационные насосы водолей технические характеристики

Марка «Водолей» имеет большой модельный ряд оборудования для подачи воды:

  • это и насосы для работы с грязной водой, в которой имеется большое содержание песка;
  • электрические насосы, с центробежной системой.

Скважинные насосы Водолей

К скважинным насосам относятся следующие модели:

  • насосы Водолей 1 БЦПЭ;
  • насосы Водолей 3;
  • Насосы Водолей 16.

Насос Водолей БЦПЭ 0,32 – производительность оборудования 0,32 м3 за 1 сек., за 1 час – это 3,6 м3 воды. Постоянный напор при высоте в 40 метров.


Идеальный вариант для частного дома, а также дачного участка. Также подойдем и при промышленном водоснабжении и для гашения пожаров. При включенном состоянии бесшумен.

Насос Водолей БЦПЭ 032-32У – весит всего 10,5 килограмм, имеет однофазный электродвигатель. Помимо подачи питьевой воды может справиться и с поливой земельного участка. Высота напора воды достигает 32 метра, а производительность за 1 час – 1,2 м3.

Насос Водолей БЦПЭ 0,5 – используется в скважинах диаметром от 120 мм. Оснащен мощным двигателем, который обеспечивает напор воды на определенную высоту.

Самой популярной моделью является насос Водолей БЦПЭ У 05-32. Используется для скважины диаметром менее 110 мм. Постоянный напор воды – до 48 метров. Производительность составляет 3,6 литров в час. Цена на данную модель является доступной и составляет 7000 рублей.


Насос Водолей 3 – простой в использовании. Оснащен системой автоматического отключения прибора при аварийной ситуации.

Предназначен только для работы с чистой водой. Вес 4 килограмма.

Имеет пластмассовый корпус и резиновый поршень. Обработан компаундом, что делает такое оборудование водонепроницаемым.

Подходит для неглубоких скважин или водоемов. Для управления насосом имеется пульт.

Поверхностные насосы Водолей

Удобен, если рядом находится какой-нибудь водоем. Не допустимо опускать в воду данный насос, т.к. все внутренние системы не защищены, и при попадании влаги сразу же выйдут из строя.

Две основные модели, которые в свою очередь имеют подвиды:

  • насос Водолей БЦПЭ 1,2 – производительность достигает 1,2 м3 в 1 сек. Напор водяного столба достигает 80 м. От выбранной модели зависит и масса насоса: от 7 до 24 кг.
  • Насос Водолей БЦПЭ 1,6 – показатель производительности насоса 1,6 м3 в 1 сек. Стабильный напор воды при высоте в 40 м. Вес прибора также зависит от разновидности.

Дренажные насосы Водолей

Дренажные – такой насос используется для откачки грязной воды с только что вырытой скважины, или для осушения подвальных помещений.

В дренажные насосы обязательно встроены фильтрующие системы, во избежание попадания твердых частиц в оборудование. Положение, в котором используются такие насосы – вертикальное.

Двухклапанный вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие характеристики:

  • производится в Украине;
  • соответствует всем государственным стандартам;
  • отвечает всем требованиям безопасности;
  • погружной с двухклапанной системой забора воды;
  • высота водяного столба достигает 63 метра;
  • предназначен для работы в скважинах и колодцах на глубине не более пяти метров;
  • устанавливается вертикально;
  • диаметр скважины должен быть от 90 мм.

Согласно отзывов, двухклапанных вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие достоинства:

  • простой в использовании;
  • само оборудование легкое (вес всего 3,8 кг.) и компактное, поэтому с ним легко справиться один человек;
  • не требуется, сначала заполнять водой;
  • изготовлен из качественных материалов, с антикоррозийной обработкой;
  • неприхотлив в работе.

Эта модель является идеальной для подачи питьевой воды, и для использования в целях пролива огорода. Конструкция насоса Водолей Посейдон уникальна и выполнена из качественных материалов.

Вибрационный насос Водолей состоит из электрического двигателя и насосного оборудования.

К каждому насосу приложена инструкция с правилами эксплуатации, в которой отражено следующее:

  • Температура воды в которой находиться насос не должна превышать 35С;
  • Пульт от насоса должен быть защищен от попадания на него осадкой;
  • Между дном скважины и насосом должно быть расстояние не меньше 40 см;
  • Включенный насос должен полностью находиться в воде;
  • Прежде чем подключить насос в электрическую сети, сначала его необходимо опустить в воду на 10 минут;
  • Насос предназначен только для перекачивания чистой воды.

Преимущества использования вибрационного насоса Водолей:

На официальном сайте Винница Вы найдете полный ассортимент вибрационных насосов Водолей.

Глубинные насосы Водолей для скважин технические характеристики

Глубинные насосы Водолей, разработанные для водоснабжения загородных домов, имеют следующие эксплуатационные и технические параметры:

  • Однофазное напряжение питания 220 В. у всех моделей, устройство сохраняет свою работоспособность в диапазоне от 198 до 242 В.
  • Насосы рассчитаны на откачку чистой воды с температурой не более 35 С., минерализация не должна превышать 1500 г./м. куб.
  • Номинальный объем подачи в зависимости от модели составляет от 1,2 до 5,8 м. куб./ч.
  • Номинальная мощность двигателя у разных марок лежит в диапазоне от 440 до 2820 Вт.
  • Глубина погружения агрегата под воду до 10 м.
  • Напор электронасосов при номинальной подаче составляет 14 – 140 метров.
  • Наружный диаметр насоса равен 96 мм, БПЦЭ могут работать в скважинах размером более 120 мм., модели БПЦЭУ рассчитаны на эксплуатацию в скважинах или установку в колодцы от 100 мм.

Рис. 5 Вибрационный насос БВ, скважинный винтовой НВП и поверхностный насос Водолей БЦ.

Правила установки

Водолей насос для колодцев и скважин марки БЦПЭ имеет определенные правила установки. И их надо строго придерживаться. Начинать надо на поверхности.

Подготовка

Сначала к устройству прикрепляется труба. Если сам прибор будет использоваться только для полива, тогда к нему надо присоединить шланг.

Что касается диаметра трубы, то она должна соответствовать диаметру выходного патрубка. Меньше использовать не рекомендуется, потому что сужение трубопровода – это снижение технических характеристик агрегата.

Правила сборки насоса Все трубные соединения надо проводить при помощи резьбовой муфты. Это касается и соединение с насосом, и соединения с оголовком скважины. Питающий электрический кабель лучше всего прикреплять к трубе пластиковыми хомутами. Это не только предотвратит повреждения кабеля от механического воздействия в процессе монтажа, но и облегчит сам процесс погружения насоса в скважину или колодец. Необходимо также знать, что опускать и поднимать прибор за кабель нельзя.

Теперь к проушинам колодезного насоса «Водолей» присоединяется капроновый торс, который идет в комплекте с оборудованием. В принципе, его можно заменить тросом из нержавейки диаметром 3 мм, если есть сомнения, что первый выдержит вес прибора.

Особенности монтажа

Итак, если все приготовления на поверхности завершены, можно переходить к погружению

Надо осторожно опускать насос в скважину, держа его за трос, который свободным концом привязан к оголовку. Сам спуск производится равномерно, то есть, одномоментно и кабель с трубой, и трос

Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна. Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор.

Насосная станция Водолей

И последнее. Это касается насосной станции «Водолей». Необходимо отметить, что производитель сегодня предлагает уже готовые насосные станции, укомплектованные насосом, гидроаккумулятором, обратным клапаном и фильтром грубой очистки. Обязательно в комплектность входит запорная арматура и блок автоматики. То есть, это готовая водопроводная сеть локального типа с водозабором из скважины или колодца. Понятно, что к комплекту еще придется докупить трубу, которая будет соединять все элементы водопровода.

Конечно, в основу выбора здесь также ляжет насос «Водолей». Именно он будет являться сердцем станции. И уже под него будут подбираться все остальные элементы системы

Поэтому очень важно правильно выбрать сам агрегат под условия будущей его эксплуатации

  • Устройство и технология строительства шахтного и трубчатого колодцев
  • Три способа, как эффективно разморозить канализационные трубы
  • Септик Диамант – конструкция и принцип работы очистной станции
  • Выставка Aquatherm Moscow – ваш ключ к новым возможностям на рынке отопления и водоснабжения
  • Гигиенические требования к централизованному водоснабжению – основа безопасности потребителей
  • Как работает печь Булерьян

Не забудьте оценить статью:

Как выбрать насос «Водолей»

Для правильного выбора насоса «Водолей» необходимо сопоставить потребности пользователя с приведенными ниже графиками.

Если Вы еще не определились со схемой обвязки и необходимыми параметрами водоснабжения, то Вам может быть полезна информация находящаяся по этой ссылке.
В графиках отображены:
Н — Напор в метрах водяного столба
Q — Объемная подача (производительность)
— Оптимальная зона эксплуатации
Вертикальной пунктирной линией отображен Qnom — при котором насос работает с максимальным КПД

Среди ассортимента насосов «Водолей» выделяются три модельных ряда:

Оптимальная производительность насосов в данной линейки 19,2 л/мин, они подойдут для обустройства автоматического водоснабжения частных домов с небольшим количеством потребителей (1-2 санузла). Так же насосы могут быть использованы для наполнения емкостей со скважин имеющих маленький дебет. Самый маломощный насос из данной серии имеет Hnom=25м, а самый мощный насос из этой линейки способен подавать по 20л/мин с глубины 160метров.

Насосы данной линейки хорошо зарекомендовали себя в области оборудования автоматического водоснабжения загородных домов с одним или несколькими санузлами. Оптимальная производительность этих насосов 30 л/мин, что позволяет пользоваться водой одновременно нескольким потребителям. В модельном ряду имеются насосы для обустройства автоматического водоснабжения со скважин глубиной более 100м.

Оптимальная производительность насосов в данной линейке 72 л/мин. Такая производительность необходима для обеспечения водой нескольких частных домов, наполнения поливочных емкостей, водонапорных башен или в промышленных целях. Данные насосы рекомендуются к применению на скважины с динамическим уровнем воды не более 100м.

Необходим насос обеспечивающий Q = 0,4л/с при H = 50м.

Q = 0,4л/с находится в оптимальной зоне эксплуатации насосов из модельного ряда «Водолей «БЦПЭ 0,32 и «Водолей» БЦПЭ — 0,5. Проводим на графиках обоих моделей линии перпендикулярные требуемым значениям и находим точку пересечения. В данном случае точка пересечения находится на кривой насоса «Водолей «БЦПЭ 0,32-50У. На нем и следует остановить выбор. В случае если точка пересечения не попадает ни на одну из кривых, то следует увеличить Н до пересечения с ближайшей кривой.

Источник статьи: http://teplotehnikann.ru/index/shema/vodosnsbgenie/nasosy-pogruzhnye/Vodolei032/kak-vybrat-nasos-vodolej/

Устройство в зависимости от вида насоса

Погружное устройство выглядит как капсула продолговатого вида с небольшим диаметром – всего 10-16 см. Иные модели из линейки «Водолей» 0,32 могут быть и меньшего диаметра.

Погружной насос будет работать при помощи вращения или способом нагнетания воды внутри корпуса. После вода подается вверх по трубе и попадает в систему. Выпускают изделие из нержавеющей стали, термопластика и других сплавов.

Для погружного вида совершенно нормально, когда он на протяжении многих месяцев находится в скважине. Эти приборы могут выкачивать до 5 л воды в секунду и выдавать водяной напор до 50-100 м.

Погружные модели делятся на ряд подвидов. По принципу работы их подразделяют на центробежные и вихревые модели, винтовые и вибрационные изделия. Первые 3 вида весьма схожи между собой. Отличаются они только способом поднятия жидкости:

  1. Центробежные приборы «Водолей» применяют центробежные силы вращения сразу ряда мелких роторов. Роторы нагнетают воду, потом запускают ее в трубы в виде спирали и активно впрыскивают в шланг. Это наиболее востребованная разновидность данного вида продукции.
  2. Вихревой погружной прибор формирует обычное завихрение в камере, что помогает поднятию жидкости на определенный уровень. По силе напора они часто равны либо чуть уступают центробежным приборам, а вот по уровню давления их намного опережают.
  3. Винтовые устройства применяют мощные, но примитивного вида винты, что нагнетают жидкость и подают ее наверх.

Вибрационное устройство – это уже модель совсем иного типа. Даже выглядит вибрационное изделие по-другому, чем другие конструкции. Его корпус более крупный и не вытянутый. Он работает благодаря вращению внутри прибора движка специального инструмента – это вызывает многочастотную вибрацию. Эффект вибрации в камере будет передан на воду и стимулирует ее поток. Так удается поднять воду на все нужные уровни, не применяя шнеки, крыльчатки, винты или нечто подобное.

Вибрационное изделие уступает первым трем разновидностям по эффективности применения, но оно куда дешевле, неприхотливей в работе и не сломается при контакте с грязной жидкостью.

По типу погружения приборы делятся на:

  • стандартные;
  • глубинные.

Поверхностные модели не имеют множества подвидов и используются лишь для обслуживания небольших скважин. Проблема заключается в том, что при напоре в 25-30 м они могут качать жидкость из глубины до 10 м. Но не каждая скважина может иметь такой высокий уровень. Отзывы потребителей говорят о том, что насос поверхностного типа максимально надежен и удобен в эксплуатации, но его технические характеристики и серьезный рабочий шум относятся к отрицательным качествам.

Для обслуживания дачного домика или небольшого коттеджа с отменным уровнем водоносных слоев он подойдет идеально.

Установка насосов в скважине нюансы процесса

Вначале нужно определиться с типом напорного трубопровода системы автономного водоснабжения и провести основные подготовительные работы наверху:

  • Гибкий поливочный шланг подойдет только для бытовых целей: полива огорода и наполнения емкостей хранения воды, при этом можно легко и часто доставать насос;
  • Пластиковый (ПНД) или металлический трубопровод подойдет для постоянной стационарной эксплуатации, при которой насос будет постоянно опущен в скважину.

Диаметр трубопровода необходимо выбирать исходя из расчетного расхода насоса, при этом обязательным условием является подбор по внутреннему диаметру трубы, а не наружному.

В бытовых целях обычно используется 32 мм труба ПНД внутреннего диаметра порядка 25 мм, что удобно присоединять к насосам 0,5 серии, у которых выходной напорный патрубок также 25 мм.

На напорное соединение насоса необходимо установить латунный обратный клапан. Если насос монтируется на небольшой глубине (до трех метров от поверхности земли), тогда клапан можно располагать на напорном трубопроводе.

Скважинный насос необходимо соединить с трубопроводом при помощи обжимной или латунной муфты соответствующего диаметра. В зависимости от применяемых моделей и диаметра трубопровода сечение муфты может быть от 1дюйма до 1 ¼.

Оголовок необходимо аналогично соединить с верхним концом трубы.

Питающий электрокабель необходимо закрепить на трубе при помощи специальных хомутов. Это значительно облегчит подъем насоса из скважины, и защитит кабель от повреждения. Главное, помнить, что поднимать насос за кабель нельзя, поэтому крепить его на трубе необходимо с небольшими провисами, для снижения нагрузок.

К проушине насосной части необходимо прикрепить страховочный нержавеющий трос сечением 3 мм и соединить с оголовком колодца. Допустимо, но нежелательно использовать капроновый трос.

После этих работ необходимо обрезать трубу и соединить ее конец с оголовком при помощи переходных фитингов. Оголовок закрепить на обсадной трубе.

Какую модификацию насоса лучше купить

Из всех модификаций агрегатов, выпускаемых кировским заводом, самым популярным среди дачников и жителей сельской местности считается БЦПЭ У 05-32. Этот аппарат может прокачать до 3,7 л воды за 60 минут при диаметре скважины 120 мм. Он поднимает жидкость на высоту до 40-46 м.

При меньшем калибре шахты колодца из этой линейки насосов потребителю рекомендуется выбрать БЦПЭУ,

Для полива на небольших дачных участках специалисты рекомендуют использовать агрегат типа БЦПЭ 032-32У. Он может закачать до 1,2 л воды на высоту в 30-36 м. Но вес этого агрегата, в отличие от других моделей, достигает 10 кг. Мощность – 0,5 кВт.

Самый экономный и хорошо защищенный тип – это

Вибронасос БВ 012-40 более экономичен.

Он весит меньше других модификаций, начинает работать сразу после погружения в колодец. Но его не рекомендуется применять для прокачки загрязненной воды.

Если скважина имеет глубину более 50 м, то рекомендуется использовать прибор типа БЦПЭ 05-50У. Он комплектуется шнуром длиной до 62 м. Подача воды составляет от 1,7 куб. м при напоре до 70 м. Масса агрегата около 16 кг.

Для подачи чистой воды из колодцев глубиной 60 м применяют насос 60/60 БЦПЭ 0,5-40У. Его вес колеблется от 13 до 13,2 кг. В комплект входит капроновая веревка и электрический шнур длиной до 40 м.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
