Какие бывают насосные станции для колодца на даче и как выбрать подходящую

Типы оборудования

По принципу действия, насосные станции подразделяются на 4 группы. Рассмотрим ключевые особенности каждой категории.

  • Вибрационные Практические и недорогие устройства с вертикальной установкой. Конструкция исключает сложные элементы, что и определяет итоговую стоимость. Основным недостатком считается техническая невозможность установки датчиков контроля над уровнем воды, поэтому такие насосные станции используются на дачных участках, для заполнения ёмкостей.
  • Винтовые

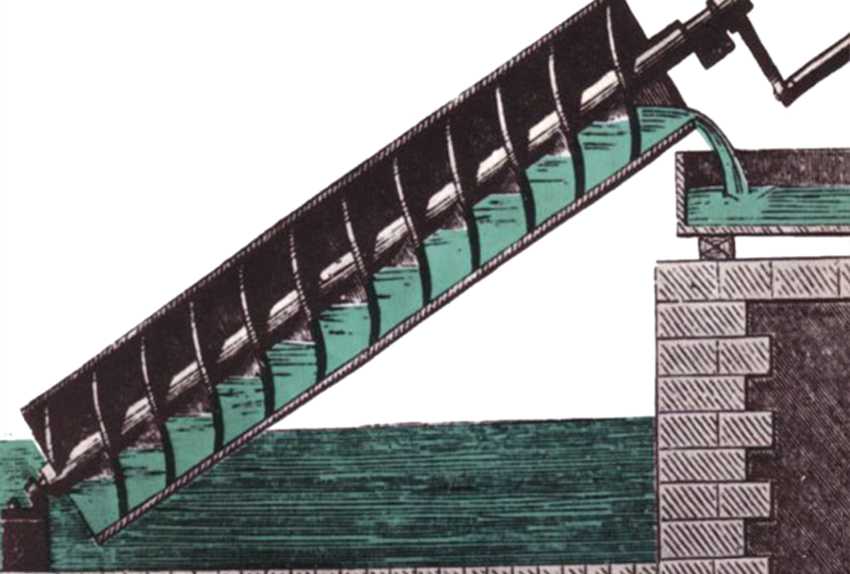

    В основе оборудования лежит «архимедов винт», который равномерно подаёт воду через выходной патрубок. Такие насосы обеспечивают стабильный напор воды, но показывают сравнительно небольшой КПД во время работы, поэтому используются очень редко.

  • Центробежные

    За подачу воды отвечает колесо с заборными лопастями, которое приводится в действие электроприводом. Данный тип конструкции является наиболее распространённым и устанавливается на большинство насосных станций.

  • Вихревые

    Принцип действия таких изделий напоминает центробежные аналоги, однако, конструкция отличается простотой. Форма заборных элементов придаёт жидкости турбулентное ускорение, что положительно отражается на производительности.

    Насосы легко переносят засасывание воздуха в систему, не издают шума и вибрации во время работы. Однако оборудование требовательно к чистоте воды, поэтому даже незначительное присутствие твёрдых взвесей может спровоцировать отказ устройства.

Данные насосные станции различаются не только стоимостью, но и сроком эксплуатации. В плане долговечности, вихревые насосы заметно проигрывают другим моделям.

Популярные модели

Теперь предлагаем вам ознакомиться со списком того, какая система лучше. Сравним несколько агрегатов по параметрам и разных ценовых категорий. Это поможет подобрать устройство для дачи.

ПроизводительОписание
Quattro Elementi Automatico 801От 6 тыс. рублей. Китайский производитель. При низкой стоимости наблюдается солидный срок работы. В комплектации идут обратный клапан, фильтр и т. п. Еще установка укомплектовывается автоматикой, получив идеальный агрегат. Производительность – 3,2 м3/час
GARDENA 3000/4От 10 тыс. рублей. Отличается бесшумным процессом работы, малым весом и качественным корпусом. Среди минусов – пластиковый тройник, установленный внутри помпы. Частенько он ломается. Выходные/входные патрубки имеют слабую резьбу. Производительность – 2,8 м3/час
ДЖИЛЕКС Водомет ПРОФ 55/90 ДомСтоимость от 25 тыс. Прост при монтаже. Явный минус – маленький ресурс при регулярной эксплуатации, около четырех лет. Производительность – 3,3 м3/час
Wilo HMP 603 1Стоимость от 30 тыс. Высокая цена полностью оправдывается отличным качеством установки. Дополнительно следует приобрести реле сухого хода. В остальном отличный вариант. Производительность – 8,1 м3/час
ESPA Aquabox 350 TP 15 4 MСтоимость от 80 тыс. рублей. Обеспечивает равномерную и стабильную подачу воды. Автоматика повышает комфорт эксплуатации. Цена полностью окупается ее техническими характеристиками. Производительность – 3,6 м3/час

Принцип действия

Действуют насосные станции по элементарной схеме. Рабочий цикл состоит из таких этапов:

  • После включения в сеть, насос начинает нагнетать воду в систему, заполняя гидроаккумулятор до определённого уровня.
  • Когда манометр показывает максимальное давление, насосная станция автоматически отключается.
  • Отбор воды понижает уровень в гидравлическом аккумуляторе, соответственно реле даёт команду на запуск насоса.
  • Если кран открыт постоянно, вода нагнетается бесперебойно, когда закрыт – до достижения заданного уровня.

В принципе, это автономная система водоснабжения, которая требует лишь периодического технического обслуживания.

Виды и категории

Канализационные станции классифицируются по нескольким признакам.

Тип установки

КНС могут иметь вертикальное и горизонтальное исполнение. Вторые часто оборудуются самовсасывающим насосом, который принудительно закачивает загрязнённые массы в корпус КНС и удаляет их после очистки. Иногда бак-резервуар может иметь на донной части дополнительный горизонтальный отсек. Такая конструкция способствует равномерному распределению илистых отложений на дне бака и увеличивает время его наполняемости.

Это, в свою очередь, позволяет производить очистку бака не так часто, что существенно экономит силы и средства.

Расположение

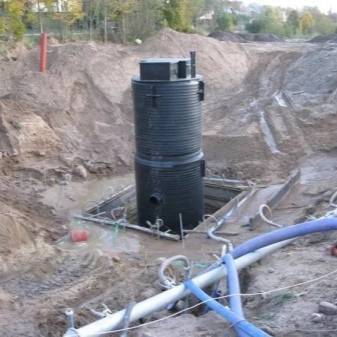

По размещению относительно поверхности земли КНС могут быть заглублены, частично заглублены и иметь наземное расположение. Наземные станции представлены мини-установками, расположенными в кухнях, ванных комнатах и туалетах. Заглубленные представляют собой традиционные модели с вкопанным в землю накопителем, а у частично заглубленных ёмкость, оборудованная датчиками, насосом и запорной арматурой находится в земле по горловину. Автоматическая система контроля и управления при этом выведена на поверхность.

Управление оборудованием

КНС оборудуются ручным, дистанционным и автоматическим управлением.

  • При ручном способе включение модульного оборудования осуществляется в ручном режиме работниками станций, которые самостоятельно проверяют уровень нечистот в баке.
  • При дистанционном управлении данные о состоянии системы и высоте уровня жидкости поступают на пульт управления. Осуществлять контроль над радиоуправляемой станцией очень удобно: оборудование не требует постоянного присутствия человека, и в случае неисправности оперативно сообщает о ней.
  • Автоматическая система контроля является наиболее распространённой, и заключается в управлении станцией при помощи реле и датчиков, которые могут быть расположены как на корпусе станции, так и рядом на щитке.

Характер канализационных стоков

Сточные воды подразделяются на хозяйственно-бытовые, промышленные, ливневые и осадочные.

  • Для промышленных отбросов баки и насосы должны быть изготовлены из материалов, обладающих повышенной стойкостью к воздействию химических агрессивных веществ и высоким температурам.
  • Станции для отвода ливневых вод в канализацию оборудуются дополнительными системами очистки от песка и механического мусора, который могут принести дождевые потоки.
  • КНС для осадочных стоков применяется на очистных сооружениях и оборудуются специализированными устройствами, обрабатывающими осадочные отложения.

Тип насосного оборудования

На КНС устанавливается три вида насосов.

Погружные насосы с напорной функцией требуют полного погружения в воду. Приборы имеют герметичный корпус, который изготавливается из высокопрочных, не подверженных коррозии материалов. Фекальные насосы эффективны и достаточно просты в использовании, их не нужно дополнительно фиксировать или оборудовать для них площадку. Прибор способен работать при низких температурах, а охлаждение его двигателя происходит естественным путём от окружающей жидкости.

Монтаж водоснабжения

Предлагаем изучить особенности установки. Существует несколько важных критериев:

Электроэнергия. Выбранное место должно быть доступным для подключения устройства к электричеству. Часто, оборудуется кессон возле источника, к нему и подводится электроэнергия.
Расположение. Гидравлическая система устанавливается на таком расстоянии, которое позволит работать насосу без нагрузки. То есть обязательно учитываются тех. характеристики агрегата

Немаловажно отталкиваться от глубины зеркала воды и протяженности от помпы к крану.
Глубина погружения. Хорошо, если есть возможность установить в теплом месте

Иначе обустраивается кессон. Он изготавливается на глубине, которая в вашей местности недоступна морозам. Обязательно обеспечивается естественная смена воздуха для предотвращения образования конденсата.
Звукоизоляция. Если система монтируется внутри дома, то помещение следует качественно звукоизолировать. Иначе работа аппарата будет мешать спокойной и тихой жизни.

Ошибки при установке

Неправильный монтаж приводит к сбоям в работе. Распространенные ошибки:

  1. Неправильный выбор оборудования. Устанавливается сверхмощная помпа, имеющая большую производительность, чем дебит скважины.
  2. Отсутствие фильтра. Из-за этого в систему попадает песок, способный разрушить важные конструктивные элементы.
  3. Значительный перерасход воды. Необходимо понимать, какую систему выбирать. Если предполагается расход 3 куба в час, то не стоит брать больше, в противном случае агрегат будет изнашиваться. В этом варианте предусматривается другая схема подключения погружного насоса с гидроаккумулятором, который сокращает частоту включения помпы.
  4. Предусмотреть скачки напряжения. Если часто отключается электричество, то это может вывести из строя установку.
  5. Система скважины выбирается впритык по мощности.
  6. Выбор меньшего диаметра труб, чем резьба на аппарате.
  7. Покупка кабеля маленького сечения. Неправильный выбор приводит к перегреву двигателя.
  8. Отсутствие УЗО. Станция для подачи воды из колодца должна оснащаться индивидуальной системой автоматического отключения электропитания.
  9. Отсутствие измерительных приборов: датчиков и прочее.

Основные технические характеристики и параметры

Чтобы организовать бесперебойное водоснабжение и, в то же время, не переплачивать за излишне мощный агрегат, следует учитывать следующие характеристики:

  • Мощность
  • Производительность
  • Предельная глубина забора
  • Объём гидроаккумулятора

Выше приведённые характеристики напрямую связаны со следующими параметрами:

Мнение эксперта
Кузнецов Василий Степанович

Для приблизительного расчёта можно считать, что при принятии душа или поливе огорода расходуется около 12 л воды в минуту, в других целях – примерно 4 л в минуту. Эти данные помогут определить минимально необходимую производительность.

Мощность станции

Мощность бытовых устройств различных моделей лежит в пределах от 0,5 до 1,5 кВт. Это позволяет выбрать наиболее оптимальный вариант. Чем больше глубина водозабора и расстояние до него, тем большую мощность должна иметь станция.

Производительность

Производительностью называют объём воды, который станция способна подать потребителю за один час работы. Этот параметр варьируется от 2 до 6 тыс. л в час. Чем больше предполагаемое водопотребление (большое число потребителей, полив садово-огородных культур и т.п.), тем большая производительность потребуется от станции.

Стоит обратить внимание на такие характеристики насосных станций как: мощность, производительность, объём накопительного бака, системы защиты и управления

Объём накопительного бака

В среднем, объём бака может составлять от 5 до 100 литров. Минимально необходимая величина зависит от объёма водопотребления. Учитывая, что этот параметр не сильно влияет на цену устройства, при прочих равных условиях лучше выбрать станцию с большим объёмом бака. Это сбережёт ресурс электродвигателя, который будет реже включаться и отключаться, обеспечит водоснабжение при кратковременном падении уровня воды в источнике.

Системы защиты

Многие модели насосных станций снабжены автоматическими устройствами принудительного отключения при отсутствии воды на входном патрубке. Это приводит к удорожанию устройств, но уберегает двигатель от перегрева и продляет его ресурс.

Системы управления

Различают автоматический и ручной способы управления. Вручную, как правило, управляются недорогие маломощные модели. Во многих случаях имеется возможность дистанционного управления. Высокопроизводительные системы в большинстве случаев имеют автоматическое управление.

Плюсы и минусы насосной станции для колодцев

У насосной станции есть свои недостатки и достоинства. Прежде всего, это очень удобно — все основные механизмы скомпонованы в единый блок, а потому просто при приобретении, регулировке, монтаже, в обслуживании.

Требует минимум дополнительных трат. Система обладает врожденным иммунитетом к гидроудару — скачкам давления при открытии и закрытии расходных кранов.

Минусов всего два, и оба незначительные. Установка получается шумной. Второй относительный минус — невозможность без дополнительных механизмов подъема воды с глубин выше 8-10 метров.

Использование насосной станции для забора воды из колодца целесообразно, если глубина зеркала воды в нем не более 7 – 8 м. Оборудование можно расположить в устроенном рядом боксе или в шахте колодца

Шумность нейтрализуется условиями установки и размещения. Глубину подъема можно увеличить введением дополнительного устройства — эжектора.

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но увеличивает шумность всей конструкции

Как уже говорилось, этот недостаток лечится вниманием к монтажу и размещению

Насосная станция не требует множества дополнительных деталей и механизмов – вот только фильтр очистки лучше ставить после станции, а не до

Что входит в комплект

Первое, на что стоит обратить внимание при выборе оборудования – это базовая комплектация. Некоторые предприимчивые продавцы изымают некоторые элементы, которые потом предлагают приобрести дополнительно

Этот ловкий маркетинговый ход приводит к дополнительным финансовым затратам.

Стандартная комплектация насосной станции выглядит так:

  • Насос – обычно самовсасывающий, предназначенный для принудительной транспортировки жидкости.
  • Гидроаккумулятор – накопительный резервуар, вместительность которого варьируется в пределах 10-100 литров.
  • Реле – обеспечивает автоматическое включение насоса при снижении уровня воды.
  • Манометр – контролирует давление в системе.
  • Трубопровод – магистраль для подведения воды к точкам забора.
  • Фильтры – тонкой и грубой очистки, удаляющие попадающий в колодец мусор.

Отметим, что в зависимости от производителя комплектация может меняться, однако, перечисленные элементы должны обязательно включаться в базовый набор.

Скважинные погружные насосы для воды

Погружные насосы устанавливаются в водоносный слой шахты скважины (подвешиваются на тросе). Корпус их выполняют из материалов, не подверженных негативному влиянию коррозии – нержавеющей стали, высокопрочного пластика. Насосы имеют водяное охлаждение, на всасе установлена защитная сетка от попадания крупных частиц.

Продвинутые модели имеют качественную автоматику безопасности – защиту от сухого хода, защиту от перегрева. Также устанавливаются встроенные фильтры тонкой очистки, обратный клапан. Кабель питания прокладывается совместно с трубопроводом подачи воды на этапе строительства.

По конструкции и принципу действия выделяют следующие виды насосов погружного типа:

  1. Центробежные;
  2. Вибрационные (импульсные);
  3. Винтовые;
  4. Вихревые.

Погружные насосы отличаются очень высоким показателем напора – более 100 метров водного столба (более 10 кгс/см2). Этот показатель сделал их основным видом оборудования для источников воды глубиной более 9 – 10 метров. Погружные насосы отличаются отсутствием шума, неприхотливостью, но затруднен контроль за их работой из-за удаленности.

Скважинные погружные центробежные насосы

Центробежные насосы – самая популярная модель. Принцип их работы основан на использовании центробежных сил. В корпусе насоса размещено рабочее колесо с лопатками (изогнутыми лопастями). В центральную часть корпуса засасывается вода, колесо вращается и придает воде направление движения от центра к стенке корпуса. При этом создается некоторое избыточное давление.

На корпусе расположен нагнетательный патрубок – через него вода выходит из насоса, имея рабочее давление. Для высоких значений давления воды (напора) несколько корпусов устанавливаются последовательно, давление повышается по ступеням. Агрегаты с большим напором могут иметь высоту корпуса до 2 метров.

Рабочие элементы – колесо, уплотнения и прочее – выполняются из нержавеющих материалов.

Погружные вибрационные насосы для скважин

Вибрационные насосы работают по принципу мембранного импульса. Электрическая катушка подает механический импульс на поршень, поршень передает усилие мембране. Мембрана выгибается, в диафрагму засасывается порция воды.

Затем поршень совершает обратный ход, при этом клапан на всасе закрывается, мембрана вытесняет воду в нагнетательный патрубок. Режим работы имеет большую частоту и цикличность – за счет этого возникает постоянный поток воды.

Вибрационные насосы создают напор до 20 метров водного столба, срок их службы ограничивается лишь показателем срока работы мембраны. Недостаток этого типа оборудования – при отсутствии большого зазора до обсадки и грунта вибрация постоянно поднимает взвесь частиц. Это постепенно разрушает скважину, засоряет воду.

Погружные винтовые насосы для скважин

Винтовой насос устроен по принципу «мясорубки без ножа». В статоре с направляющими каналами расположен вращающийся винт (шнек). Он придает ускорение засасываемому объему воды, направляет его с давлением к выходу из корпуса. Насосы этого типа способны создавать напор до 60 метров водяного столба (6 кгс/см2).

Вихревые насосы для скважин

Довольно редкий для применения вид – вихревой насос. Рабочее колесо агрегата имеет особую оптимизированную конфигурацию – это придает потоку турбулентную составляющую движения.

Вихревые насосы создают очень высокий напор, но отличаются непродолжительным сроком службы. Это обусловлено высокой механической нагрузкой на рабочее колесо, увеличенное значение частоты оборотов.

Как подключить

Как  своими руками установить  и подключить насосную станцию?

Место

Она может быть установлена:

В кессоне скважины;

Насос установлен в кессоне

В утепленном домике, построенном над колодцем;

Станция стоит непосредственно над колодцем

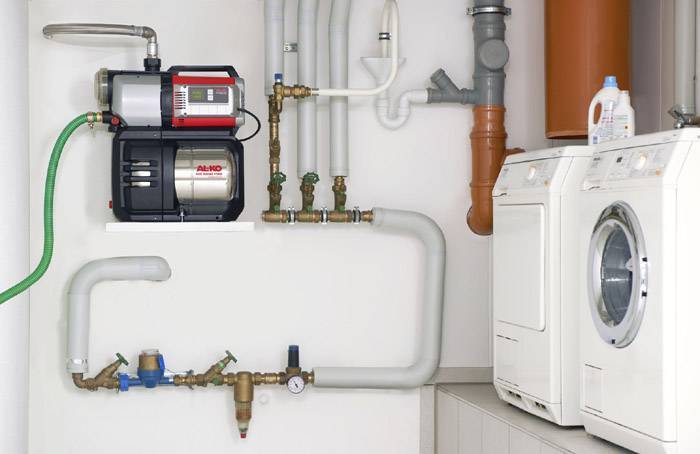

В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).

Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.

Питание

Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.

В большинстве случаев станция снабжается шнуром питания с обычной евровилкой

Всасывающая труба

Она подключается к всасывающему патрубку насоса через фитинг или переходник.

К всасывающей трубе есть два обязательных требования:

  1. Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;

Шланг армирован стальной проволокой

  1. Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.

На конце всасывающей трубы ставят обратный клапан.

Клапан на конце шланга

При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.

Дюймовый клапан с сеткой

Емкость

Как организовать с помощью насосной станции подачу воды из накопительной емкости?

  • Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
  • Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;

Латунная врезка для бака

  • Врезка снабжается краном, позволяющим отсечь насос от емкости;
  • На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.

Вода подается в водопровод из установленного в подвале бака

Водопровод

Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.

Механический фильтр на вводе воды в дом

Осмотический фильтр для приготовления питьевой воды

Эжектор

Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).

Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг  и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.

Так эжектор подключается к напорной и всасывающей трубам

Дополнения и аксессуары

Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:

  • Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
  • Съемный входной фильтр, защищающий НС от загрязнения.

Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.

Основные принципы работы устройства

Насосная станция с накопительным баком

Вода накачивается из скважины в водонапорный бак, установленный на чердаке или в достаточно высокой точке дома. Специальный поплавок регулирует уровень воды в баке и работу насосной станции.

Водяной накопитель насосной станции

Когда бак набирается, устройство автоматически перестает накачивать воду и переходит в режим ожидания. На сантехнические приборы вода поступает из водонапорного бака самотеком, под естественным напором.

Минусы системы — слабый напор, риск подтопления.

Плюс системы — остаться без запаса воды даже при отключении электричества невозможно. Расход энергии в этом случае минимален.

Насосная система с гидроаккумулятором

Гидроаккумулятор это усовершенствованный, обычно стальной накопительный бак, имеющий не слишком сложную конструкцию. Основная задача гидроаккумулятора это регулировка давления в системе и накопление воды. В некоторых моделях накопительная емкость гидроаккумулятора составляет до 500 литров. Обычный объем водонапорного бака гидроаккумулятора 20-100 литров.

Насосная станция с гидроаккумулятором

Устройство гидроаккумулятора следующее. Две, разделенные мембраной, камеры, в одной из которых находится сжатый воздух, во второй — вода, накачиваемая насосом.

Таким образом, вода постоянно находится под давлением, даже если насос в данный момент не работае. Разумеется, насос и не должен постоянно работать, иначе он выйдет из строя). Напор воды обеспечивается гидроаккумулятором.

Автоматический пуск и отключение насоса осуществляется при помощи реле давления. И при помощи механизма гидроаккумулятора, напор в магистрали остается прежним, независимо от работы насоса.

Техническое обслуживание гидроаккумулятора

Осуществляется не реже 1 раза в месяц. При помощи манометра измеряется давление в баке и, при необходимости, подкачивается воздух в напорную систему.

2 раза в год мембрану необходимо доставать и промывать с содой.

Недопустимо допускать загрязнение гидроаккумулятора, попадания в него грязи, поскольку это влечет за собой загрязнение всей системы водоснабжения в целом.

Плюсы системы. Хороший напор воды, современная система.

Минусы. Требуется слишком частое техобслуживание, что влечет за собой износ оборудования. В простом напорном баке ломаться нечему. В гидроаккумуляторе имеются детали, выход которых из строй критичен для системы в целом. Простой прорыв мембраны делает всю систему полностью бесполезной. При некоторой автономии и удаленности от других поселений и магазинов специализированного сантехнического оборудования, это может стать неразрешимой проблемой.

Накопительные баки ругают за возможность затопления, что особенно неприятно, промокнет весь дом. Но что произойдет, если из строя выйдет бак с водой под давлением?

Монтаж насосной станции в частном доме

Примечание. Если накопительный бак, присоединенный к простому насосу или как часть системы с накопительным баком и распределением воды самотеком, можно располагать только на чердаках, то бак гидроаккумулятора может быть расположен в любом месте. Это довольно удобно, поскольку укреплять помещения верхних этажей для безопасного размещения бака на 500 литров, очень сложная задача.

Эжекторные насосы

Эжектор насосной станции может иметь как внутреннее, так и внешнее расположение.

Модели со встроенным эжектором неспособны поднимать воду с глубины более чем 7-8 метров (как правило, в средней полосе России, уровень водоносного пласта находится на 4-5 метрах).

Выносной эжектор насосной станции

Такие модели отличаются повышенной устойчивостью к воде с содержанием минеральных солей и песка до 2 мм. Устойчивость к механическим повреждениям и неприхотливость к качеству воды делают модели со встроенным эжектором весьма востребованными.

Насосные станции с внешним эжектором предназначены для поднятия воды из колодцев глубиной от 9 м и до 45. Главным элементом насосной станции с выносным эжектором является поверхностный насос с эжектором и обратным клапаном. Такой насос может легко поставлять воду с глубины до 45 метров. Модели с выносным эжектором подходят для скважин, шириной не менее 100 мм.

Схема основных частей насоса

Такие станции обязательно оборудованы сетчатым фильтром, который отфильтровывает примеси.

Приобретение оборудования

Для обеспечения автономного водоснабжения, соответствующего в полном объеме бытовым потребностям, важно знать, как выбрать насосную станцию для частного дома. Сначала следует определиться с главными параметрами приобретаемого устройства, среди которых:

Сначала следует определиться с главными параметрами приобретаемого устройства, среди которых:

  • мощность;
  • производительность;
  • объем напорного резервуара.

Перед тем, как подобрать для дома насосную станцию, требуется произвести некоторые измерения и расчеты, причем их можно сделать самому.

С их помощью узнают:

  1. Глубину закачки воды.
  2. Расстояние между источником и точками водозабора.
  3. Средний одновременный расход воды во всех точках. В расчет принимается, что эта величина составляет около 4 л/мин и в случае пользования душем 10 – 12 л/мин. В итоге можно определить величину единовременного потребления воды всеми жильцами в течение часа. Полученное значение должно совпадать с производительностью оборудования.

Существует несколько вариантов управления такой станцией:

  • автоматический – реле запускает и отключает насос после достижения верхнего и нижнего значения давления;
  • дистанционный;
  • ручной.

Как поднять воду на высоту без насоса: видео, описание

Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.

Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:


Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения.

  1. Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
  2. Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.

Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:

На заметку! При создании механического устройства подачи воды следует учитывать, что наиболее эффективным и доступным способом является поршневая система.

Как выбрать для частного дома или дачи?

Технические характеристики, которые подскажут, какую насосную станцию выбрать.

Параметры
Описание
Производительность
Определяется мощностью устройства

Важно знать реальные возможности источника (дебит). Производительность указывается в техпаспорте

Оптимальным решением будет установка с производительностью до 6 тыс. л/час
Мощность
Учитывается несколько факторов: протяженность трассы от зеркала до помпы, количество запорной арматуры (точки), высота подъема воды и ресурс источника. Бытовые водяные аппараты обладают мощностью от 0,6 до 1,5 Вт
Гидроаккумулятор
Чем больше его объем, тем выше цена. Необходимо понимать, что в случае его большого объема насос будет включаться не так часто, а при отключении электроэнергии будет достаточный запас воды. Меньшее количество циклов его включения значительно сказывается на продолжительности эксплуатации. Помимо его установки, нужно знать, как подключить погружной насос к ГА
Глубина забора и высота подачи воды
Учитывается, как далеко будет установлен аппарат от скважины, то есть горизонтальный участок. Еще учитывается сопротивление в трубах, фильтре грубой очистке и клапане (обратном). Поэтому устройство для колодца должно иметь запас мощности в 15 %
Материал корпуса
Водяные агрегаты для скважин обладают различными корпусами: чугунными, из нержавеющей стали, металлическими и из плотного ПВХ. Полипропиленовый корпус не ржавеет и не издает много шума. В случае механического воздействия пластик может дать трещину. Некоторые виды станций имеют стальной корпус. От него много шума, и он может резонировать. Чугунные практически бесшумные. Считается, что лучшие аппараты – изготовленные из нержавейки. Их высокая стоимость полностью окупается качеством
Фильтр
Является важным элементом, способным защитить помпу от проникновения различных частиц
Защита от сухого хода и перегрева
Автоматика позволит значительно продлить их срок эксплуатации. Если вода в подающем трубопроводе отсутствует (по разным причинам), специальное реле подает сигнал на выключение помпы. Дополнительно устройство оснащается реле от перегрева. Особенно актуально в случае большого расхода воды на высоких оборотах
Автоматика
Погружное устройство с автоматикой исключает вмешательство и контроль над системой. Важно правильно настроить. Если ее использование будет в доме или на даче посезонно, то лучше взять ручное управление. Поэтому прежде чем подключать автоматику, решите, что для вас лучше

Монтирование автоматики

Для монтажа автоматики на насос требуется знать, как правильно подключать узлы. Для разных блоков схема может отличаться, а её особенности чаще всего находятся в сопроводительной документации к блоку. Для примера можно рассмотреть установку системы первого поколения, так как она самая простая.

Вначале следует надеть на резьбу гидроаккумулятора «американку» (специальный фитинг), чтобы потом подключить к ней тройник. Также она пригодится для удобной замены составляющих, так как фитинг легко снимается. В резьбу тройника нужно установить датчик регулировки и измерения давления.

Все соединения следует уплотнить фум-лентой для предотвращения протечки и падения давления. Далее один конец трубы нужно закрепить на гидроаккумуляторе, а другой – на насосе.

Трубу с насосом следует уложить на ровной поверхности. В петли на корпусе устройства нужно продеть трос для страховки от падения длинной в 3 м, после чего прикрепить его и кабель питания на трубе с промежутками в 150 см. Вторую часть троса нужно зацепить рядом со скважиной.

Пример монтажа погружного насоса Источник dovidkam.com

Поверхностные насосы для скважин на воду

Второй тип насосов для скважины – поверхностные. Они располагаются около устья скважины (в кессоне) или в помещении частного дома. Всасывание воды производится через погружной шланг (рукав, трубу), помещенный в водоносный слой скважины.

В большинстве своем поверхностные насосы являются агрегатами центробежного типа. Электродвигатели охлаждаются вентилятором, встроенным в кожух. Габариты насосов таковы, что разместить несколько последующих камер нагнетания невозможно – поэтому насосы имеют ограничение по глубине всаса до 10 метров.

Ручные поверхностные насосы

Ручной насос – простейший представитель семейства. С помощью рычага ручного привода придается поступательное движение поршню в рабочей камере, оборудованной системой клапанов. Попеременное открытие клапанов обеспечивает подачу воды на выходе из колонки насоса.

Описанный агрегат является раритетом, применяется очень редко – при временном отсутствии электричества.

Поверхностные самовсасывающие центробежные насосы

Самовсасывающие насосы оборудуются обратным клапаном на выходе, рабочая камера должна быть постоянно заполнена водой. Работа устройства основана на центробежном принципе. Аппарат имеет простейшее управление, без автоматики защиты.

Насосы этого типа создают напор до 10 метров, предназначены для заполнения емкостей, полива и прочее. Недостатком является ручное управление, высокий уровень шума, отсутствие блокировок и защитной автоматики.

Поверхностные насосные станции для воды

Насосная станция – оптимизированный самовсасывающий насос. Она оборудована на базе гидроаккумулятора, имеет встроенный обратный клапан. Станция оборудована системой контроля давления в системе в целом. По показаниям датчика насос включается (при падении давления ниже заданного) и выключается (при достижении заданного давления).

Станции являются основным видом поверхностного оборудования для скважин, создают давление до 10 – 12 метров. Недостатком в работе является повышенный уровень шума, поэтому станцию выгодно размещать в кессоне.

Эжекторные и инжекторные насосные станции

Насосы этого типа являются особыми конфигурациями насосной станции. Они оборудованы трубами малого диаметра, проложенными внешним способом (эжектором) или внутренним (инжектором).

Вода в байпасах малого диаметра движется с большей скоростью, на выходе из эжектора (инжектора) придает ускорение основному потоку воды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
