Как собрать и установить насосную станцию своими руками

Особенности подключения гидробака к водопроводной системе

Гидроаккумулятор представляет собой не просто емкость, наполненную водой. Это устройство специального назначения, выполняющее особую функцию в системе водоснабжения. По этой причине установка оборудования может показаться достаточно сложной.

Очень важно при решении задачи, как подключить гидроаккумулятор к скважине, учитывать факторы вибрации и шума. Поэтому для фиксации на полу используют специальные резиновые прокладки, для крепления к трубопроводу – резиновые переходники. Кроме того важно понимать, что на выходе диаметр подводки может быть намного меньше

Кроме того важно понимать, что на выходе диаметр подводки может быть намного меньше

Заполнять новый бак нужно с максимальной осторожностью, стараясь не подавать воду под сильным напором. Если бак после изготовления долгое время не используется, то мембрана может слежаться

Если бак после изготовления долгое время не используется, то мембрана может слежаться

Заполнять новый бак нужно с максимальной осторожностью, стараясь не подавать воду под сильным напором. Если бак после изготовления долгое время не используется, то мембрана может слежаться. Сильный напор или резкая подача воды может стать причиной повреждения мембраны или ее полного выхода из строя

Специалисты рекомендуют перед заполнением стравить из груши весь воздух, что поможет избежать неприятностей при закачивании воды в гидроаккумулятор

Сильный напор или резкая подача воды может стать причиной повреждения мембраны или ее полного выхода из строя. Специалисты рекомендуют перед заполнением стравить из груши весь воздух, что поможет избежать неприятностей при закачивании воды в гидроаккумулятор.

Выбирая, где ставить гидроаккумулятор в системе водоснабжения, необходимо обеспечить свободный доступ к любой части.

Подключение гидроаккумулятора к системе водоснабжения выполняется по определенной схеме:

• Через фундамент или цоколь в дом заводят водопроводную трубу.
• Вводят силовой кабель для подключения насосного оборудования.
• Собирают отдельные элементы в одну линию.
• Выполняют настройку гидробака.
• Присоединяют устройство к общей системе водоснабжения.
• При необходимости использования двух гидроаккумуляторов в системе водоснабжения устанавливают дополнительно устройство в кессоне.
• Подключают манометр ко второму устройству.
• Если предполагается пользоваться водопроводной веткой для полива насаждений, то выполняют монтаж обратного клапана и сливного крана.

Технология монтажа насосной установки

После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.

Проведение подготовительных работ

Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.

Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.

Сборка водозаборного узла

Возможны следующие варианты:

1. Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел — это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
2. Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
3. Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.

Монтаж поверхностных элементов станции

Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.

Схема установки.

Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.

Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, — фильтр тонкой очистки.

Первый запуск станции

Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.

Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление — 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.

Важный момент — перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:

1. Выкрутить из заливного отверстия заглушку
2. Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.

Заливку воды осуществляют до тех пор, пока она не станет выливаться.

Сам запуск осуществляется в такой последовательности:

1. Подсоединить насос к электросети.
2. Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
3. Включить агрегат.
4. При необходимости — выполнить дополнительные настройки реле давления и гидроаккумулятора.

Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.

Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

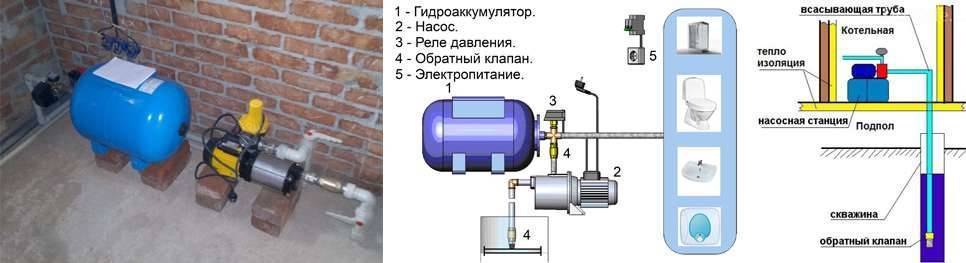

Типовая конструкция станции включает:

• Насос;
• Гидроаккумулятор;
• Блок автоматики;
• Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
• Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Галерея изображений

Фото из

Насосная станция в полной заводской сборке

Насосная станция для забора воды из скважины-иглы

Насосная станция в схеме водоснабжения из колодца

Откачка воды из открытого природного водоема

Насосная система в паре с погружным насосом

Компоненты насосной системы для глубокой скважины

Реле давления и манометр для насосной станции

Насосная станция как повышающий давление агрегат

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.

Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.

Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома

Более подробно об устройстве и принципе работы насосной станции вы можете прочесть в другой нашей статье.

Это интересно: Монтаж свайно-винтового фундамента

Как провести обвязку насосной станции

Обвязка насосной станции – это подключение оборудования к, собственно, системе трубопровода.

Для установки станции хоть в кессоне, хоть в доме применяется одна и та же схема. Точкой отправления будет подающий воду трубопровод, который прокладывается под землей, ниже уровня промерзания почвы. На него же обязательно нужно поставить фильтр глубокой очистки, который оборудован мелкоячеистой сеткой. После чего необходима установка клапан, который предотвратит обратный ток воды в трубе после отключения насоса.

Водопроводная труба присоединяется к насосу при мощи специальной муфты

Схема может изменяться как удобно и включаться не одна точка водозабора.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт. Насосная станция дает следующие преимущества:

• Повышает эффективность системы водоснабжения.
• Повышает безопасность эксплуатации оборудования и трубопроводов.
• Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
• Поддерживает постоянное давление и стабильность напора воды.
• Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
• Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
• Возможность выбора места монтажа агрегата.
• Имеет компактные габаритные размеры и небольшой вес.
• Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором. В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

• Подача воды из источника водоснабжения во внутридомовую сеть.
• Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

• Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
• Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
• Датчики давления (манометры), соединённые с реле, а те, в свою очередь, — с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
• Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
• Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Устройство и принцип работы гидроаккумулятора

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный гидроаккумулятор.

В системе водоснабжения дома он выполняет следующие функции:

• Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается;
• Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора;
• Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру;
• Обеспечивает некоторый запас воды на случай отключения электропитания.

Прибор представляет собой герметичный сосуд, внутренний объем которого разделен  эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.

Находящийся под давлением воздух в гидробаке выдавливает воду и некоторое время поддерживает напор даже при отсутствии электричества

Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе. Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.

Галерея изображений
Фото из
Гидроаккумулятор в схеме с глубинным или поверхностным насосом используется для формирования запаса воды под давлением и предотвращения излишней активизации насоса без действительной необходимости

Для систем водоснабжения, поставляющих до объемом до 150 л/сут, выпускают гидробаки без опорных ножек. Емкости вертикально ориентированы, резервуары по 6 и 10 л

Для систем водоснабжения, рассчитанных на поставку воды в объеме от 150 до 400 л/сут, производятся гидроаккумуляторы горизонтального исполнения с опорными ножками. Емкость гидробаков от 14 до 50 л

Для систем с погружными насосами, ресурс которых ощутимо сокращается от слишком частых включений и отключений, подбирают гидробаки объемом от 50 до 750 л. Это вертикальные емкости на трех мощных опорах

Гидроаккумулятор в схемах насосных станций

Гидроаккумулятор для системы объемом до 150 л

Горизонтально ориентированные гидроаккумуляторы

Вертикальный гидробак в системе водоснабжения

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

1. Оборудование устанавливайте в помещение с централизованным отоплением.
2. К насосной установке обеспечьте свободный доступ, для обслуживания
3. Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

• Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
• Возможна установка в санузлах (кухня, ванна)
• В подвале и цоколе. При условии, что там тепло и сухо
• В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров.
Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

Как подключить насосную станцию

1. Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
2. На трубу ПВХ установить обратный клапан или приобрести уже готовое изделие с клапаном и фильтром.
3. Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
4. Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
5. Прежде чем включить систему, агрегат заполняется водой.
6. Если трубопровод расположен выше уровня промерзания, его следует утеплить.
7. К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Установка насосной станции своими руками

Рассмотрим, как происходит подключение насосной станции к скважине своими руками. Монтаж системы производят в несколько этапов.

Этап 1 — установка насоса

Поверхностный насос нуждается в защите от замерзания в зимний период, поэтому его следует устанавливать в одном из следующих мест:

• внутри дома, например, в подвале;
• в утепленном кессоне (крытый приямок рядом со скважиной);
• внутри небольшой утепленной будки.

Площадка, на которой устанавливается агрегат, должна быть ровной и твердой.

Лучше всего выполнить подливку из железобетона. Менее трудоемкий вариант – установка насоса на деревянный щит.

При подключении всасывающего трубопровода важно удостовериться в отсутствии зазоров и щелей, через которые может подсасываться воздух. Распространенная ошибка – монтаж обратного клапана не той стороной

Убедитесь, что стрелка на его корпусе указывает в сторону движения потока жидкости

Распространенная ошибка – монтаж обратного клапана не той стороной. Убедитесь, что стрелка на его корпусе указывает в сторону движения потока жидкости.

Перед первым запуском в корпус насоса и во всасывающую магистраль необходимо залить воду. То же самое необходимо делать и после длительных простоев системы.

Этап 2 — настройка реле давления насосной станции своими руками

В продажу реле давления поступает в уже отрегулированном виде, обычно рабочий диапазон лежит в пределах от 1,5 до 3 атм. Но по разным причинам может возникнуть необходимость изменить настройки. Вот что следует сделать:

• Отключите насос от сети.
• Снимите крышку с реле (под ней вы увидите две пружины, надетые на штоки с навинченными гайками).
• Чтобы уменьшить или увеличить давление включения, соответственно, ослабляйте или подтягивайте гайку большой пружины.
• Чтобы уменьшить или увеличить рабочий диапазон, соответственно, ослабляйте или подтягивайте гайку малой пружины.

От сжатия малой пружины зависит именно величина рабочего диапазона, а не давления отключения. Таким образом, если изменить натяг большой пружины, то «поплывет» не только давление включения, но и давление отключения.

Если реле не новое, обязательно проверьте, нет ли грязи или накипи в его присоединительном отверстии. Наличие загрязнений может привести к некорректной работе устройства.

Этап 3 — монтаж гидроаккумулятора

Для защиты от вибраций между корпусом гидроаккумулятора и строительными конструкциями – полом или стеной – помещают прокладки из резины. Переходник из того же материала можно использовать и для подключения к трубопроводу.

Пока бак не наполнен водой, нужно проверить давление воздуха в нем. Делается это обычным способом – путем присоединения автомобильного манометра к имеющемуся на корпусе золотнику.

Рекомендуемое давление воздуха указывается в характеристиках бака. Обычно оно составляет 1,5 атм, но незначительные отклонения допускаются.

В идеале давление воздуха должно быть на 10% меньше давления включения насоса.

При недостаточном давлении воздух в гидроаккумулятор следует закачать обычным насосом.

В первый раз заполнять бак водой нужно с осторожностью, особенно если внутри него установлен резиновый баллон (груша), а не мембрана. Если стенки слиплись от долгого простоя, баллон не сможет раскрыться в полном объеме и сильный напор воды разорвет его

Комплектующие детали для насосной станции

Станция состоит из:

1. Насоса;
2. Гидроаккумулятора;
3. Электродвигателя;
4. Манометра;
5. Реле давления.

Каждая деталь выполняет свои очень важные функции и если в насосной станции не будет какой-либо детали, то ее работа может быть нарушена.

Насос

Этот агрегат нужен чтобы доставлять воду из глубины скважины. Насос может быть как погружным (расположен в скважине) или поверхностным (он расположен на поверхности).

Принцип работы насоса может быть центробежным, мембранным, вибрационным или винтовым. Большинство насосов, любого вида работают от электричества.

Гидроаккумулятор

Гидроаккумулятор способствует нагнетанию давления в системе, это нужно для достаточного напора в трубах.  Гидроаккумулятор – это бак который произведён из стали и внутри разделён на два раздела резиновой перегородкой. Когда насос работает, часть бака гидроаккумулятора наполняется водой при этом натягивая перегородку из резины.

Когда насос заканчивает свою работу резиновая мембрана толкает воду в трубы и принимает своё первоначальное положение. Данный механизм дает постоянный напор и предотвращает возникновение гидравлического удара. При гидравлическом ударе происходит быстрый перепад давления в системе. Отличаются гидроаккумуляторы по объёму воды, которую они могут пропустить.

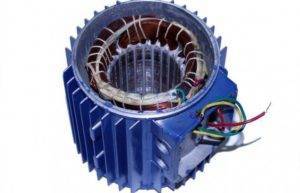

Электрический двигатель

Данный прибор обеспечивает все детали насосной станции электроэнергией. Все детали соединяются электрическим и механическим способом с насосом. Он питает электроэнергией все детали насосной станции и подключается механически с насосом и электрическим способом с реле давления.

Реле давления

Это блок управления, который обеспечивает работу насосной станции в режиме автомат, то есть насос будет отключаться и включаться при достижении оптимального уровня давления в гидроаккумуляторе.

Все детали насосной станции между собой соединены трубопроводом. Также при помощи трубопровода система подключена к зданию водоснабжения.

Чтобы насосная станция постоянно поставляла воду с нужными показателями напора в любое место здания, место ее размещения должно соответствовать следующим параметрам:

Температура должна быть комфортной, такой чтобы функционирование при минусовой температуре не нанесла вред деталям устройства;

Чтобы к насосной станции был доступ для профилактических или ремонтных работ необходимо подобрать оптимальное место.

Самым подходящим местом для нахождения насосной станции в частном доме считается кессон, так же насосную станцию можно поставить в специальном помещении или в подполе дома и в зданиях, расположенных во дворе.

1 Как устроена насосная станция?

Станция для колодца состоит из следующих элементов:

1. Поверхностный насос с электроприводом (реже – устройство может быть погружным).
2. Накопительный бак – гидроаккумулятор.
3. Реле давления.
4. Манометр.

Насос – собственно, устройство, которое и перекачивает воду из источника в систему водоснабжения. Он имеет центробежный принцип действия: рабочий вал с лопастями соединен с электродвигателем.

Вращение двигателя приводит к вращению вала, лопасти которого начинают захватывать воду и перемещать ее – от патрубка входа (всаса) к патрубку выхода (нагнетания, в систему).

Бак – емкость (объем может варьироваться), в которой накапливается нагнетаемая насосом вода. Его задача – это гашение возможных гидроударов, скачков давления (а они обязательно будут – из-за постоянного включения-выключения насоса).

Емкость также служит своеобразным аккумулятором, который накапливает воду: во время простоя насоса водоснабжение системы будет производиться из бака. Конструктивно это выглядит следующим образом: в металлический корпус гидроаккумулятора помещается резиновая мембрана. Между нею и стенками корпуса закачивается воздух.

Насосная станция Педролло (Pedrollo).

Реле давления – механизм, отвечающий за автоматическое включение и отключение насоса, которое зависит от давления в системе водоснабжения.

Манометр – устройство, позволяющее визуально контролировать давление в системе.

1.1 Принцип работы

В колодец на определенную глубину погружается шланг, который подключается ко всасывающему (входному) патрубку насоса. Нагнетательный (выходной) патрубок, само собой, подключается к самому водопроводу.

Включающийся насос (от сигнала, поступающего с реле давления) начинает нагнетать воду в систему водоснабжения и в накопительный бак. Когда давление в емкости достигнет отметки в 2.8 атмосфер – вновь сработает реле давления, только теперь – на выключение устройства.

После этого водоснабжение будет осуществляться из бака – воду в систему будет выталкивать сжатый воздух, давящий на мембрану.

Таким образом Вы сможете пользоваться водопроводом, даже если дома пропадет электроэнергия – поскольку гидроаккумулятор будет иметь ее определенный запас (само собой – ограниченный объемами емкости).

Когда давление внутри бака снизится ниже отметки в 1.5 атмосферы (т.е. определенное количество воды будет использовано) – реле давления вновь подаст сигнал на включение насоса.

Примерная схема размещения насосной станции, колодца и потребителей воды.

Кстати, о самом реле – принцип его работы также рассмотреть актуально, поскольку эта часть является очень и очень важной. Конструктивно это устройство выполнено следующим образом: на основание (выполняется из металла) устанавливается платформа (тоже металлическая), прикрепляемая одним концом. Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх

На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира)

Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх. На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира).

Обе они создают противодействие поршню, который поднимается снизу – воздействуя на платформу сверху. Растущее в системе давление, пересиливая сопротивление пружины – сначала большой, а затем – маленькой (когда большая уже начнет сжиматься).

После вступления в работу второй (маленькой) пружины платформе остается пройти (подняться) совсем небольшое расстояние, прежде чем насос выключится – это происходит после достижения определенной отметки.

1.2 Преимущества использования

Список преимуществ – следующий:

• полная автоматизация работы водопроводной системы;
• минимализация вреда от гидроударов (благодаря применению гидроаккумулятора);
• большой выбор моделей, с многообразием вариаций характеристик;
• компактность;
• постоянное поддержание стабильного давления в системе;
• возможность применения для того, чтобы создать водоснабжение как для дачи, так и для загородного дома.

Пример расположения насосной станции снаружи дома, возле колодца.

Наличие гидроаккумулятора, кстати, является достаточно важным положительным нюансом – поскольку существенно замедляется износ насоса, который не слишком хорошо переносит частые включения и выключения.

При отсутствии бака в системе насосу придется включаться в разы чаще – при каждом открытии крана. Как следствие – ремонта двигатель потребует гораздо раньше.

Как выбирать насосную станцию?

Приведем несколько основных правил:

1. При подборе производительности насоса и объема гидроаккумулятора следует учитывать не только потребности семьи в воде, но и возможности скважины. Дебет источника должен быть на 15% больше производительности насоса.
2. Баллонный гидроаккумулятор является более предпочтительным, чем мембранный, поскольку баллон легче заменить. Причем сделать это можно самостоятельно. А вот мембраны в некоторых моделях можно заменить только в сервисном центре.

Дольше прослужит та станция, насос которой оборудован защитной автоматикой:

• от скачков напряжения;
• от перегрузки (перегрева) электродвигателя;
• от сухого хода.

Наилучшей защитой от сухого хода являются электродные датчики уровня. Системы, анализирующие параметры электротока, срабатывают с некоторым опозданием, так что детали какое-то время успевают поработать всухую.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.
