Схема отопления частного дома с газовым котлом и теплым полом

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Газовый котел

Котел может питаться от магистрали или от баллонов со сжиженным газом. Второй вариант более затратный и требуется следить за количеством газа в баллонах/газгольдере. К нему прибегают, если нет возможности подключиться к магистрали.

В поселках городского типа такая возможность, как правило, есть, поэтому водяной теплый пол в квартире от газового котла обычно функционирует на природном газе.

Котлы различаются по типу горелки: атмосферная или вентиляторная (виды газовых горелок для котлов отопления). В частном доме можно использовать любую, для квартиры предпочтителен второй вариант: во-первых, если ваша квартира находится на не на последнем этаже, устроить коаксиальный дымоход с проходом через стену проще (что такое коаксиальный дымоход для газового котла), чем вывести трубу на крышу; во-вторых, экологически этот способ гораздо чище. Но сам котел дороже.

Для теплых полов рекомендуется выбирать конденсационные котлы (что такое конденсационный котел). Это модель закрытого (вентиляторного) типа, у которой самый высокий КПД (до 98%). Она выкачивает из одной заправки топлива все возможное тепло: сначала за счет разогрева воды в теплообменнике от горелки, потом – за счет энергии, выделяющейся при конденсации паров на стенках теплообменника.

Для теплого пола этот котел хорош потому, что у него небольшая вилка температур на подаче и обратке. Температурный предел воды в контуре теплого пола ограничен 50 градусами. Когда вода возвращается в котел несильно остывшей, требуется меньше времени и газа на ее повторный разогрев.

Мощность агрегата выбирают исходя из пропорции 1 киловатт на 10 метров квадратных. Если котел поставляет воду в горячие краны, к этой цифре добавляют 25 процентов. Для холодного региона расчетную мощность умножают на два, на юге поправочный коэффициент – 0,7.

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см — сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

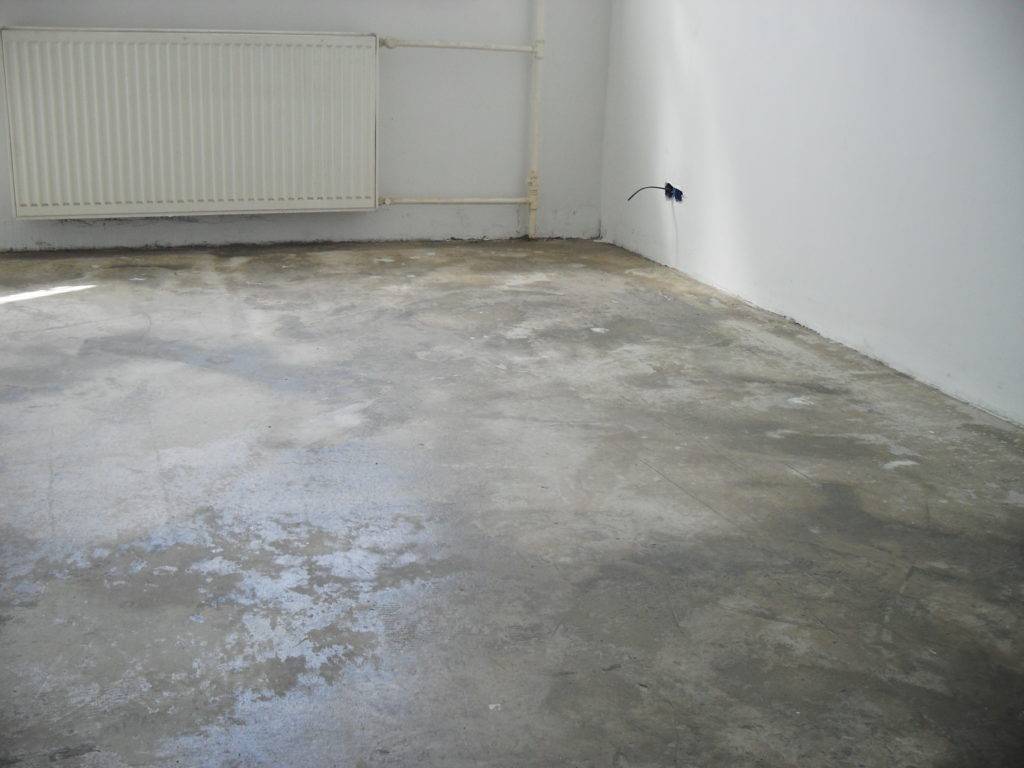

Черновой пол

  • Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
  • Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

Вспененный фольгированный утеплитель

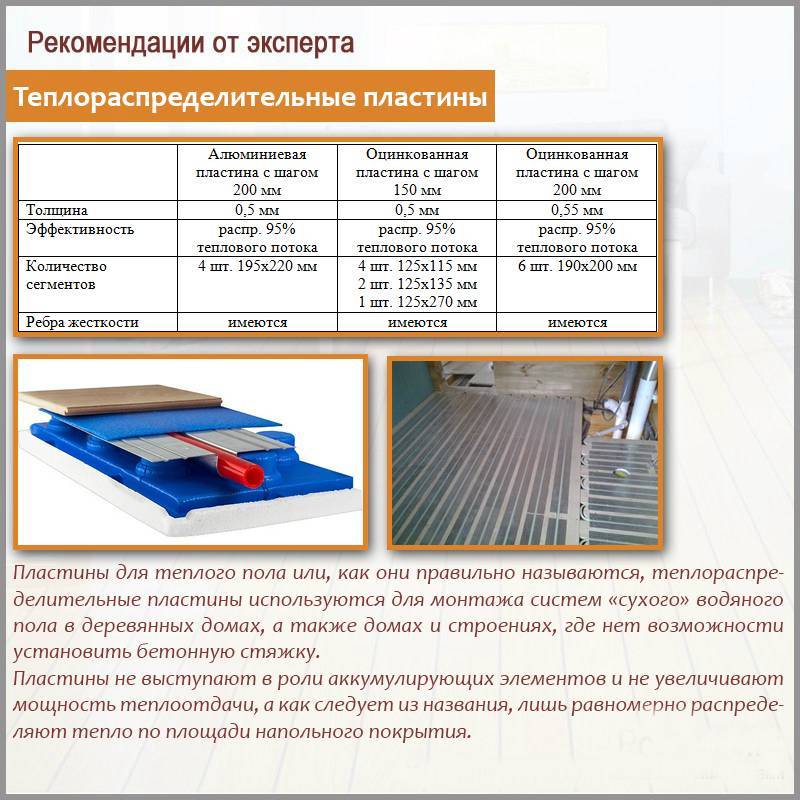

Теплораспределительные пластины

Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

  • Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
  • Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант — это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления

Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Устройство электрического теплого пола

Устройство теплого пола в частном доме бывает нескольких видов:

  • кабельные;
  • нагревательные маты;
  • инфракрасные пленочные полы.

В кабельных теплых полах обогрев осуществляется с помощью кабеля в стяжке. Для этого используется одножильный кабель, менее дорогой, но более сложный в монтаже, или двужильный. Последний проще в монтаже, так как подключение нужно только с одной стороны, тогда как одножильный подключается с двух сторон

Кабельный пол хорошо подходит для любых комнат: кабель легко укладывается в различные формы, важно только определить шаг укладки

Нагревательные маты представляют собой закрепленные на крупноячеистой сетке нагревательные провода. Эта разновидность электрического теплого пола более удобна, так как в ней уже высчитан шаг укладки и спланирована раскладка и крепления. К тому же кабели в такой системе тоньше, поэтому их можно укладывать в плиточный клей, а не в стяжку. Это упрощает монтаж и не делает пол слишком высоким.

Сам монтаж матов прост: рулон раскатывается на поверхность пола, затем подключается питание.

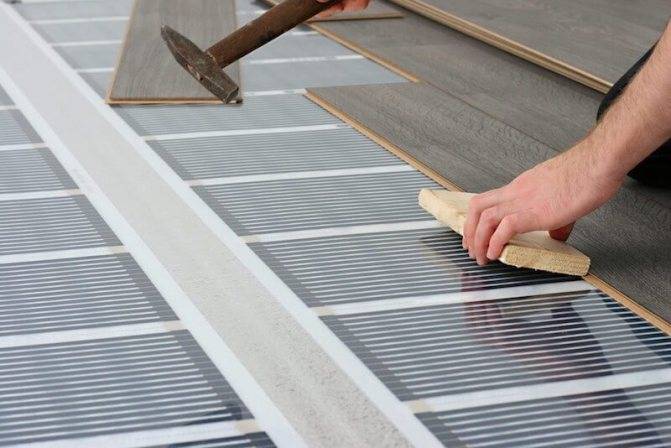

Инфракрасные пленочные полы создают микроклимат в помещении за счет воздействия на мебель и составляющие интерьера инфракрасным излучением. Далее уже эти предметы нагревают воздух, поэтому он не пересушивается. Такой пол состоит из тонкой пленки, включающей токопроводящие углеродные полосы. Вместо них может быть сплошной слой углерода. Плюсом системы является ее мгновенный разогрев, однако так же быстро система и остывает после выключения.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Как выбрать котел

Несмотря на все преимущества теплых полов, есть необходимость основательно подойти к выбору источника тепла. Делая упор на стоимость оборудования, потребитель в будущем может начать переплачивать, не изучив тщательно особенности конструкции и характеристики элементов. Как мы писали ранее, оптимально использование теплых водяных полов от газового котла.

Для монтажа в квартире выбор стоит сделать в пользу настенных приборов. Эти котлы имеют небольшие габариты и аккуратно впишутся в небольшое помещение. Согласно нормативам, необходимо выдерживать противопожарные разрывы:

  • высота установки газового котла от пола должна составлять от 0,8 до 1,2 метра;
  • расстояние от дымоходной трубы до котла – 2 диаметра трубы дымохода;
  • от стены под газовым котлом минимум 0,1м;
  • от противоположной стены крепления – 0,4м.

При наличии достаточных площадей в доме, выбор лучше сделать в пользу напольного газового котла. Основное преимущество – возможность установки прибора высокой мощности. Основной недостаток – необходимость оборудования отдельного помещения. При небольших площадях дома или квартиры, установить подвесной нагреватель целесообразнее.

По способу получения воздуха для горения газа выделяют атмосферные и турбированные котлы.

При выборе так же необходимо определиться с количеством источников для подогрева. Для отопления только теплого пола, выбор стоит сделать в пользу одноконтурных газовых котлов. Если есть необходимость нагрева еще и системы водоснабжения, то существуют двухконтурные элементы. Стоит заметить, что для обогрева исключительно теплых полов установок не существует, но производителями предусмотрены газовые котлы с функцией “теплый пол”.

Еще одной особенностью теплого водяного пола от газового котла является отсутствие возможности подключения напрямую. Связано это с рабочим режимом теплообменника. Для нормальной работы агрегата температура теплоносителя должна составлять 80-90 С, а так как нам необходим низкотемпературный газовый котел, то стоит использовать коллектор с автоматикой для получения нужного результата. Так же образующийся конденсат в низкотемпературном газовом котле для теплого пола используют для образования дополнительной энергии. Эта модернизация и лежит в основе этой системы для получения увеличенного КПД.

В целях безопасности подбирается расширительный бак. Он необходим для компенсации увеличенного в объеме теплоносителя при нагреве. Начальное давление рассчитывается при помощи онлайн программ. Для эффективной работы необходима его настройка квалифицированным мастером.

Одноконтурный

Для отопления помещения и исправной работы теплых одноконтурных полов с газовыми котлами нет необходимости в установки дополнительного оборудования. Это поможет сэкономить средства и не загромождать помещения. Для подогрева воды, в систему так же устанавливается бойлер.

Конструкция агрегата чаще всего содержит следующие элементы:

  1. Корпус газового котла – объединяет всю конструкцию обогрева.
  2. Теплообменник. Устройство, соединенное с трубами подачи и обратки. Необходим для нагрева теплоносителя.
  3. Камера сгорания. Часть котла, в которой происходит горение газа и нагрев теплообменника.
  4. Газовая горелка.
  5. Вспомогательное оборудование. Патрубки для подключения котла к системе.
  6. Автоматика. Запрограммированная система, координирующая работу всех элементов.

Двухконтурный

Двухконтурным газовым котлом называют агрегат, который используют для нагрева воды в системе водоснабжения, а так же теплоносителя при обогреве дома. Сама по себе конструкция схожа с одноконтурным. В зависимости от типа установки, существуют элементы с двумя теплообменниками и битермическим элементом.

При установке двух теплообменников вода, используемая в водоснабжении, нагревается посредством передачи части тепла от первого ко второму. Нагрев системы происходит за счет горения пламени.

В котлах с битермическим теплообменником вода и теплоноситель циркулируют в трубе разделенной внутри еще одной трубой. Нагрев происходит за счет прямого горения.

Используются различные схемы теплого пола с двухконтурным газовым котлом. Одна из самых распространенных и простых – при которой теплоноситель движется от котла к коллектору, затем распределяется по помещениям и возвращается обратно. Движение осуществляется посредством циркуляционного насоса. Нагретая для бытовых нужд вода, поступающая на смесители, ограничивается интенсивностью расхода.

Способы подключения

Технологическая гибкость присутствует практически в любой схеме, а вариантом обогрева теплый пол от обычного отопления практически не отличается. Схем подключения всего четыре и все они применяются на практике:

  • конструкция водяного теплого пола с установленным смесительным узлом;
  • схема, в которой предусматривается установка трехходового клапана;
  • регулируемое устройство;
  • нерегулируемое устройство.

Все схемы отличаются максимальными показателями эффективности и практичности. Однако в каждом конкретном случае рекомендуется использовать лишь одну приведенную схему.

Конструкция водяного теплого пола с установленным смесительным узлом

Если вы планируете получить надежное, эффективное, практичное и полностью управляемое устройство, то следует использовать схему подключения с имеющимся там смесительным узлом. Этот вариант рекомендуется использовать всем жителям холодных регионов, где необходимо действительно качественное отопление всех жилых помещений. В общем устройстве отопления циркулирует теплоноситель, чья температура достигает 90°С, что для любого напольного покрытия будет критичным показателем. Правильно установленный смесительный узел позволит снизить рабочую температуру до 40°С, полностью решим проблему с чрезмерно высоким температурным режимом.

Регулируемое устройство

Здесь необходимо использовать отдельный контур подмеса для подключения теплого пола к системе отопления. Устройство также должно быть оснащено запорным вентилем, без которого оно не сможет нормально функционировать. При этом снижение температурного режима будет происходить посредством регулировки интенсивности циркуляции горячей воды или любого другого теплоносителя. Регулирует температуру и играет одну из важных ролей в прогреве покрытия балансирующий кран. С его помощью можно самостоятельно уменьшать или увеличивать пропуск горячей воды в водяных контурах.

Нерегулируемое устройство

Никаких особенностей подобная схема подключения не имеет. К контуру, который будет ответственным за нагрев поверхности пола, подключается циркуляционный насос. При этом стоит учесть ряд серьезных ограничений. Длина трубопровода подключенного к отоплению не должна превышать семидесяти метров. Для устройств этого типа принято использовать трубы, изготовленные из полипропилена и металлопластика. Их пропускная способность должна составить не менее десяти литров теплоносителя в минуту.

Особое внимание следует уделить месту установки насоса, который монтируется исключительно на обратную трубу. Если сделать все наоборот, то поток горячего теплоносителя пойдет не по той трубе

В первую очередь на подобную оплошность отреагируют соседи, чьи устройства с радиаторными батареями станут еле теплыми

В первую очередь на подобную оплошность отреагируют соседи, чьи устройства с радиаторными батареями станут еле теплыми.

Схема, в которой предусматривается установка трехходового клапана

Дабы иметь возможность самостоятельно регулировать установленное оборудование, которое весьма практично, безопасно и надежно, следует своевременно установить трехходовый клапан, как одно из основных дополнительных устройств. Основной задачей является контроль имеющегося расхода горячей воды, которая непрерывно циркулирует по контурам. При этом температурный режим, в этом случае, самостоятельно регулируется устройством, а не человеком.

Если происходит быстрое остывание батарей, то необходимо дополнительно установить перемычку к этому клапану, которая перекроет поступление теплоносителя в трубопровод теплого пола. После того, как произойдет подключение водяного теплого пола, циркуляция восстановится, и будет работать в предыдущем режиме.

Какие плюсы и минусы теплого пола: давайте разберемся

Имеет такие теплый пол преимущества:

  • комфортная температура поверхности пола;
  • равномерный обогрев помещения;
  • повышение температуры воздуха в комнате.

Нужно сразу сказать, что система пола с обогревом не может заменить обычное отопление. Традиционные батареи обеспечивают основной нагрев воздуха в помещении. Теплые полы могут использоваться лишь в качестве дополнительного обогрева комнаты. Это – минусы теплого водяного пола. Он обычно используется для прогрева именно пола – все же ходить по теплой поверхности гораздо комфортнее, чем по холодной. Но в то же время, благодаря этой системе, помещение будет обогреваться лучше, поскольку к традиционным батареям присоединяется и другой источник отопления. Вдобавок ко всему, тепло будет распределяться равномерно, так как комната станет нагреваться по всей площади.

Особенности систем теплых полов

Оптимальная температура поверхности пола – 25-28 градусов. При установке системы стоит учитывать, что наибольшая температура будет наблюдаться в самом начале водяного теплого пола – по мере продвижения по трубам, она будет падать. С электрическими полами такой проблемы не возникает.

Что касается того, есть ли вред теплых полов, то температура их поверхности будет выше, чем воздуха. Но это не может способствовать возникновению простуды – напротив, больше шансов заболеть, передвигаясь по холодному покрытию. Установив систему теплого пола в ванной, кухне, детской комнате, можно не переживать о болезнях – как известно, простуды часто возникают при переохлаждении ног (прочитайте: “Теплый пол для ванной комнаты: правильное решение”).

Нагревательный элемент укладывают на теплоизоляционный материал при устройстве теплых полов, сверху заливают стяжку и настилают напольное покрытие. Насчет того, вредны ли теплые полы, то это утверждение абсолютно неверно.

Что касается того, что теплые полы вредны для здоровья, то это абсолютно неверно – подогрев напольной поверхности может сказаться на здоровье только положительным образом. Но чтобы такая система прослужила долго, ее нужно правильно установить.

Подготовка основания

Поверхность пола очищается от загрязнений, строительного мусора. Также подготавливают все материалы для монтажа, определяются со схемой укладки труб, местом установки терморегулятора и других элементов системы.

Пошаговый монтаж теплого пола XL PIPE

Теплоизоляция

Если устройство теплого пола происходит на первом этаже частного дома, где перекрытие установлено над грунтом или неотапливаемым помещением, лучше использовать экструдированный пенополистирол или минеральную вату. Толщина утеплителя должна составлять как минимум 5 см. Для фиксации теплоизоляционных плит к бетонному основанию можно использовать дюбеля с пластиковыми головками в виде зонтов.

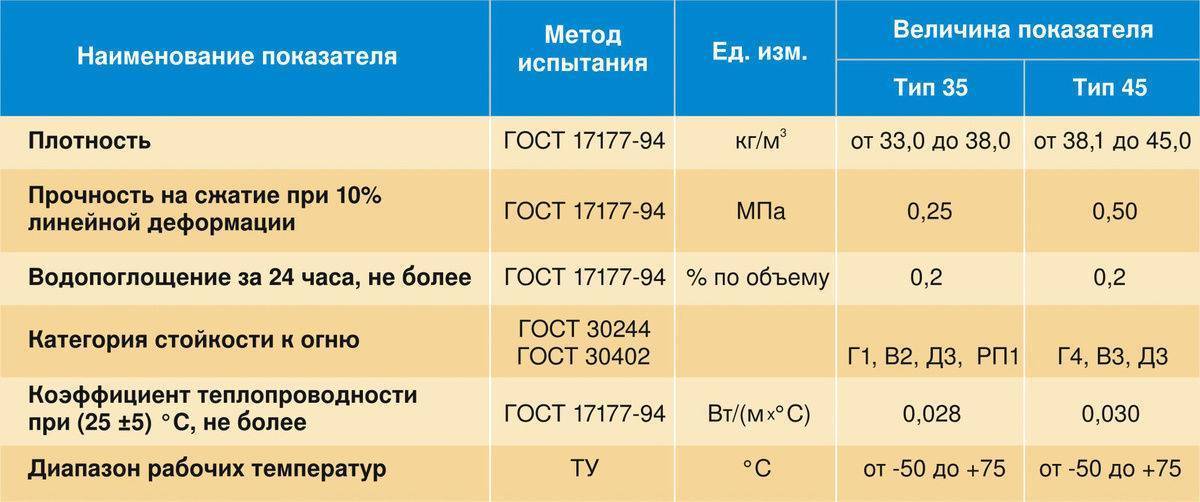

Характеристики экструдированного пенополистирола для теплоизоляции теплого пола

На плитный утеплитель рекомендуют уложить лавсановую металлизированную пленку толщиной 2-5 мм. Она сможет эффективно отразить всю произведенную тепловую энергию внутрь помещения. Если высота комнат не позволяет использовать толстый слой теплоизоляции, разрешено применять только лавсановую металлизированную пленку.

Установка нагревательных элементов

Пластиковая армирующая сетка для стяжки

На подготовленную поверхность укладывают армирующую сетку с размером ячеек 10х10 см или 20х20 см и с толщиной проволоки 3-5 мм.

При помощи пластиковых хомутов происходит закрепление трубопроводов к арматурной сетке. Расстояние между витками не должно быть меньше 5 см. Рекомендуемый промежуток – 20-30 см. Диаметр загиба трубопроводов должен быть больше от стандартного шага их укладки.

Чтобы не повредить трубу, рекомендуется отрезать кусок длиной 80 см и производить с ним необходимые манипуляции. Его загибают до тех пор, пока не удастся получить нужный размер витка.

При установке трубопроводов необходимо отступать от стен на расстояние 5-10 см. Нагревательные элементы должны хорошо закрепляться, особенно в местах изгиба, чтобы их положение не изменилось после заливки стяжки.

Установка распределительной коробки

В распределительную коробку (габариты 180х180х40 мм), которая идет в комплекте XL PIPE, проводят два конца от трубопровода. Такое устройство устанавливают на полу, чтобы его крышка находилась на уровне верха залитой стяжки. Коробку нужно закрепить к основанию, исключая ее перемещение.

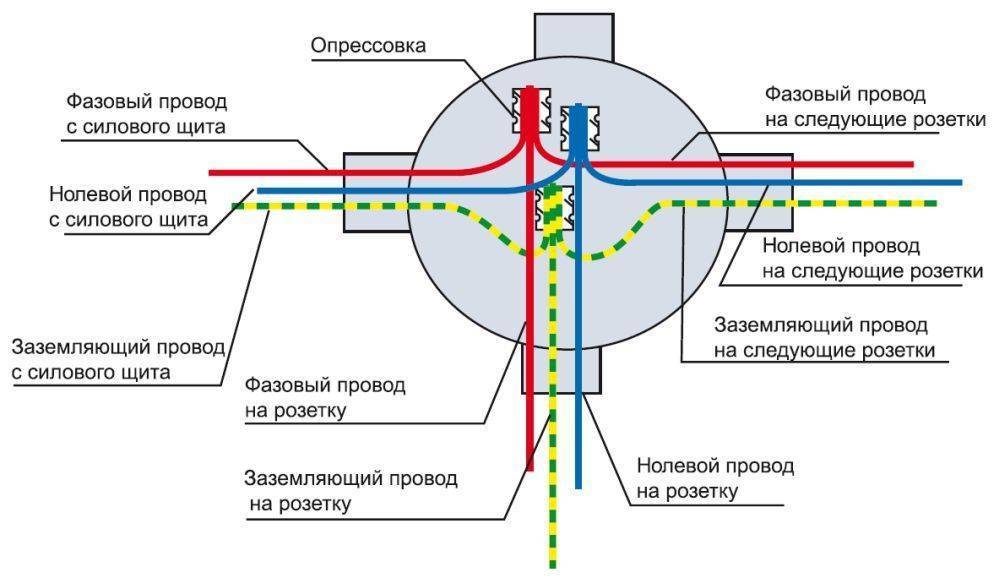

Схема соединения проводов в распределительной коробке

Также данный элемент системы изолируют, чтобы предупредить попадание жидкости во время заливки стяжки. В сухих помещениях это можно сделать при помощи обычного скотча, а во влажных – с применением гидроизоляционного герметика.

Монтаж терморегулятора

Подключение теплого пола к терморегулятору

Перед монтажом терморегулятора необходимо измерить сопротивление нагревательного кабеля. Оно не должно отличаться от указанного в инструкции значения. Если все в порядке, производят подключение проводов от теплого пола к регулятору температуры. Красный цвет соответствует фазе, синий – нулю.

Сам терморегулятор также подключают к сети. Максимально допустимая мощность прибора должна быть немного больше от мощности системы обогрева, но не наоборот. Также к одному терморегулятору запрещено подключать трубопроводы, длина которых больше 84 м.

Датчик температуры устанавливается между витками нагревательных элементов в гофрированной трубке диаметром 16 мм. Расстояние от устройства до трубопроводов должно составлять 2-5 см. Датчик температуры также подключают к терморегулятору.

Заливка стяжки

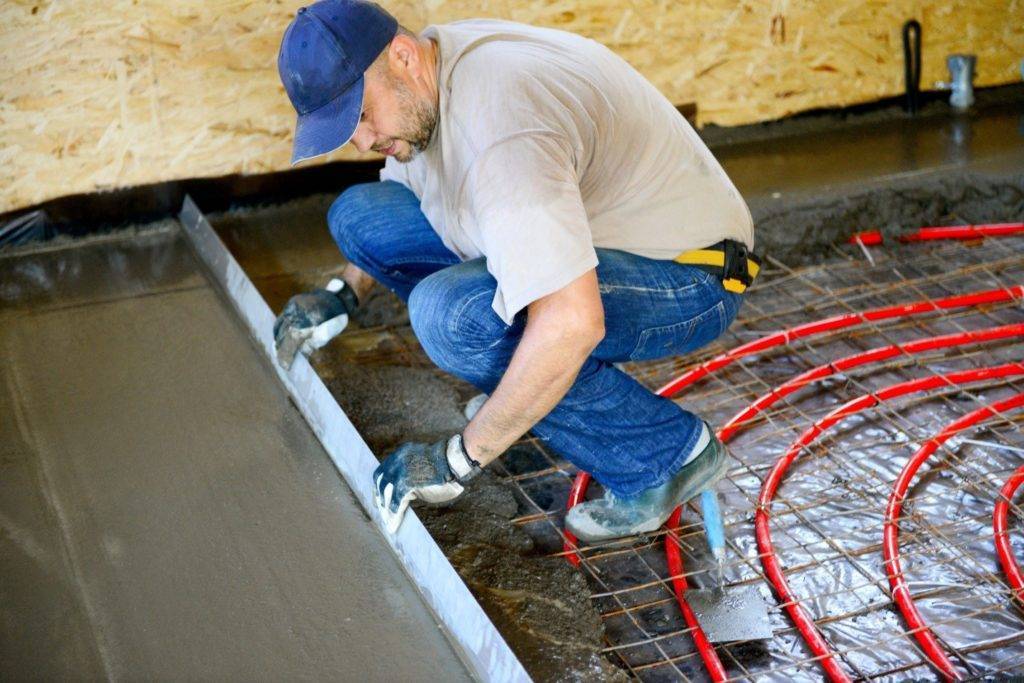

После установки всех элементов системы и их надежной фиксации приступают к заливке стяжки. Готовят ее из портландцемента и песка (соотношение 1:3). С целью улучшения качества стяжки в раствор добавляют пластификаторы для увеличения ее долговечности. Также по контуру помещения устанавливается демпферная лента с максимальной толщиной 10 мм. Она позволит компенсировать расширение стяжки во время нагрева. Рекомендуемая толщина стяжки – 4 см, максимально возможная – 8 см.

Пропорции раствора для стяжки

После того, как раствор достигнет необходимой мощности, приступают к укладке напольного покрытия. Электрический теплый пол запускают в работу после монтажа всех элементов системы.
