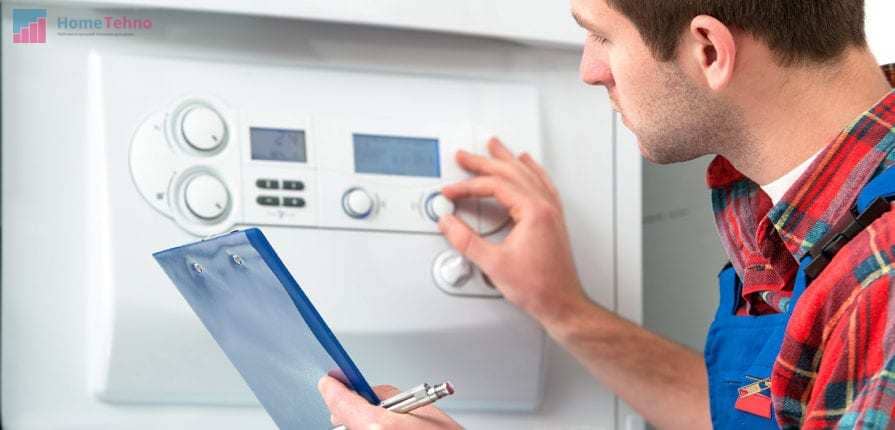

Настройка газового котла своими руками: как настроить газовый котел

Зимний режим

В зимнем режиме газовый котёл работает на полную мощность. Можно условно поделить на режим работы «только отопление» и «приоритет горячей воды». В первом случае устройство самостоятельно включается и выключается, доводя помещение до нужного уровня температуры воздуха.

Создаётся цикличность. Она зависит от скорости охлаждения помещения, квадратных метров, мощности самого котла

Выставляйте комфортную температуру, обращая внимание на цикличность. Регулируйте, снижая нагрузку и экономя на расходе газа

В режиме отопления регулируйте температуру от 35 ºС до 85 ºС, постепенно добиваясь оптимальных показателей. После регулировки температуры, проверяются такие элементы, как давление воды, реле давления, датчики NTC и другие.

Методы установки оптимального режима

Многие аппараты программированы на температуру теплового носителя. Когда она доходит до требующихся значений, агрегат ненадолго выключается. Пользователь сам может задавать температуру. Параметры меняются и от погоды. Например, оптимальный режим работы газового котла зимой получается при значениях 70-80 С. Весной и осенью – при 55 – 70 С.

Благодаря термостату можно задать нужный климат в комнате. И тепловой носитель будет греться и стынуть с конкретной интенсивностью. При этом аппарат реагирует на температурные скачки в доме и снаружи. Это оптимальный режим работы напольного газового котла. Хотя с помощью таких приборов можно оптимизировать и навесную модель. На ночь параметры можно убавить на 1-2 градуса.

Если желаете солидного КПД и экономии от котла, приобретайте нужную модель. Далее предлагаются некоторые примеры.

Настраиваем зажигательное устройство в казовом котле

Для регулировки запального устройства газового котла Baxi или другого газового котла вам понадобится набор инструментов:

Плоскогубцы.
Отвёртка.
Ключи.
Мультиметр.
Спирт.

Процедура:

Снимайте клеммы, замыкайте и зажмите плоскогубцами.
Включите пилотную горелку.
Узнайте сопротивление с помощью мультиметра.
Не 1-2 Ома? Возьмите новый измеритель.
Норма? Почистите датчик ватой в спирте.
Поставьте всё, как было. Проверьте, работает или устройство зажигания.

Если эти действия не помогут вам отрегулировать газовый котел, вам необходимо обратиться к переключателю термопары:

Снимайте клеммы.
Посмотрите сопротивление.
Не 3 Ома? Возьмите ключи.
Снимайте гайку на прерывателе и паре.
Открутите прерыватель (примерно половину круга).
Берите вставку, где контакты, и снимайте прерыватель.
Соединяйте клапан и пару.
Убедитесь, что с поджигом порядок.

Если вы не можете включить его, проблема в муфте.

А затем нужно снять фитинг между первой горелкой и муфтой, проверить выход вольтметром. Если сцепление в порядке, то обработайте контакты выключателя спиртом.

Для регулировки работы газового котла:

Пламя загорается, но быстро гаснет.
Во время зажигания вы слышите хлопок.
Языки пламени выходят за отведённую зону.
Огонь красный или красно-оранжевый.

Автоматизированные тепловые станции

В 1992 году организация, управляющая московской коммунальной энергетикой – МОСТЕПЛОЭНЕРГО – приняла решение на одной из своих новостроек внедрить современную АСУ ТП. Была выбрана районная тепловая станция РТС «ПЕНЯГИНО». Первая очередь станции строилась в составе четырёх котлов типа КВГМ-100. В это время развитие Ремиконтов привело к появлению программно-технического комплекса ПТК КВИНТ.В состав комплекса кроме самих Ремиконтов входила операторская станция на базе персональной ЭВМ с полным программным обеспечением, пакет программ системы автоматизированного проектирования САПР.

Функции АСУ ТП районной тепловой станции:

полностью автоматический пуск котла из холодного состояния до выхода на рабочий режим путём кликания на экране монитора кнопки «ПУСК»;
поддержание температуры выходной воды в соответствии с температурным графиком;
управление расходом питательной воды с учётом подпитки;
технологические защиты с отключением подачи топлива;
контроль всех теплотехнических параметров и представление их оператору на экране персональной ЭВМ;
контроль состояния агрегатов и механизмов – «ВКЛЮЧЕН» или «ВЫКЛЮЧЕН»;
дистанционное управление исполнительными механизмами с экрана монитора и выбор режима управления – ручной, дистанционный или автоматический;
информирование оператора о нарушениях в работе контроллеров;
связь с диспетчером района по цифровому информационному каналу.

Техническая часть системы была скомпонована в четырёх шкафах – по одному на каждый котёл. В каждом шкафу установлены четыре контроллера в каркасно-модульном исполнении.

Задачи между контроллерами распределены таким образом:

Контроллер №1 выполнял все операции по пуску котла. В соответствии с алгоритмом пуска, который был предложен Теплоэнергоремонтом:

контролер включает дымосос и вентилирует топку и дымоходы;
включает вентилятор подачи воздуха;
включает насосы подачи воды;
подключает газ на розжиг каждой горелки;
по контролю наличия пламени открывает основной газ на горелки.

Контроллер №2 выполнен в дублированном варианте. Если во время пуска котла сбой техники не страшен, так как можно остановить программу и начать всё сначала, то второй контроллер ведёт основной режим в течении длительного времени.

Особая ответственность на нём в холодное время года. При автоматической диагностике нештатной ситуации в котельной происходит автоматическое безударное переключение с основного контроллера на резервный. На этом же контроллере организованы технологические защиты.Контроллер №3 предназначен для выполнения менее ответственных функций. При его отказе можно вызвать ремонтника и некоторое время переждать. На этом же контроллере запрограммирована модель котла.

С её помощью проводится предпусковая проверка работоспособности всей программы управления. Её же используют при обучении оперативного персонала. Работы по созданию головных АСУ ТП московских РТС ПЕНЯГИНО, КОСИНО-ЖУЛЕБИНО, БУТОВО, ЗЕЛЕНОГРАД проводил коллектив в составе МОСПРОМПРОЕКТ (проектные работы), ТЕПЛОЭНЕРГОРЕМОНТ (алгоритмы управления), НИИТеплоприбор (микропроцессорная центральная часть системы).

Настраиваем автоматику котла и давления

Специально настраивать автоматику нужно, если она стала срабатывать произвольно. Такую проблему называют ещё тактованием. Причина часто в высокой температуре теплоносителя.

Лучше настроить температуру газового котла. Для этого нужно терморегулятор перенести в прохладу, если это возможно, или же уменьшить температуру там, где он стоит. А также сделайте больше теплоносителя. Ещё можно заменить горелку, если вопрос появился из-за большой мощности в ней.

Самые распространённые причины тактования:

Изменилось напряжение.
Ветер загасил горелку.
Проблемы с проходимостью трубы.
Упало давление.

Котлы производят с регуляторами, у которых можно настроить время в программе на период 24 часа или на целую неделю. Когда оборудование нагревается до нудных градусов, самостоятельно выключается.

Как настроить давление в газовом котле?

Для того чтобы настроить давление в газовом котле, воспользуйтесь автоблоком. Котёл держит температуру на уровне и перекрывает газ при возникновении опасности. В некоторых моделях есть ручка, её можно поворачивать и выбирать один из семи режимов. Вам нужно выбрать первый, снять крышку и закрутить под ручкой винт с левой стороны. Лучше крутить ручку по часовой стрелке, чтобы подача была постепенной.

На автоблоке правильно при настройке газового котла разобраться со сторонами. Там где ручка – пусть это будет боковая. Либо смотря, как установили котёл, это может быть верх. Будьте внимательны, проверяйте винты.

Давление нужно уменьшить, если:

Пламя загорается, но быстро гаснет.
Во время зажигания вы слышите хлопок.
Языки пламени выходят за отведённую зону.
Огонь красный или красно-оранжевый.

Приоритет горячей воды

В режиме приоритета горячей воды наблюдаем чёткую последовательность действий и цикличность включения для обогрева. Если вы захотите включить один из кранов с горячей водой, котёл забудет об отоплении и станет греть воду. Это называется приоритетом горячей воды.

Отопление работает круглые сутки, котёл знает когда включаться и выключаться, поддерживая необходимую температуру в доме. Потребность в горячей воде куда реже, нежели потребность в обогреве дома. Когда включаете воду, дом «уже тёплый», а вода — «ещё горячая». Поэтому приоритет на нагрев горячей воды выше, чем на отопление.

В большинстве современных газовых котлов, температуру воды можно регулировать отдельно в диапазоне от 35 ºС до 55 ºС. Процедура аналогична процедуре отопления. Ставите подходящую температуру и пользуетесь горячей водой.

Влияние типа камеры сгорания на экономичность котла

Рекомендуем так же обратить внимание на тип камеры сгорания (бывает открытая и закрытая). В открытой — воздух, необходимый для горения берется из помещения, а в закрытой сразу с улицы и в принудительном порядке, что способствует полному сгоранию газа, с минимальным выделением СО

Да и так как в котлах с закрытой камерой сгорания часто используется коаксиальный тип дымохода — труба в трубе — наружный воздух по пути к горелке подогревается теплом уходящих отработанных газов, что также увеличивает эффективность сгоревшего топлива. Как это выразить в процентах, не совсем ясно. Тем не менее, закрытая камера горения у котла — это хороший бонус, который на сегодняшний день лучше использовать. Более подробно об этом здесь.

Проверка перед первым пуском

Если оборудование новое, то необходимости проверять налет на продуктах горения нет, желательно осмотреть вентиляцию и устранить лишний мусор из дымоходной трубы. В этих элементах я зачастую замечал скопление различных насекомых как мелких, так и крупных особей, они могут повлиять на продуктивность агрегата.

Открыть шибер дымохода до предела и проверить тягу. Если произвести манипуляции максимально внимательно, проблем не должно возникнуть. Но всю работу лучше производить последовательно и каждому моменту уделить нужное количество времени, всю работу проделать внимательно и скрупулезно, ведь от этого напрямую зависит безопасность.

Принцип работы

Поступление холодной воды осуществляется без принудительной циркуляции — самотеком. Именно поэтому газовый прибор ставят в самом низу отопительной системы. Бывает, приходится даже искусственно занижать его расположение.

Горелка поджигается через запальник. Обязательное условие горения — тяга. Чтобы контролировать ее, имеется специальный датчик. Когда тяга пропадает, подача газа автоматически прекращается. Если в дымоходе недостаточное разрежение или его задувает ветром, газ также отключается, а запальник тухнет. Аварийная ситуация предотвращается.

Уровень нагрева теплоносителя контролирует термопара. Когда теплоноситель нагреется сверх установленного значения, поступление топлива прекращается — горелка отключается. Как только температура теплоносителя достигнет критически низкого значения, газ снова начинает поступать, горелка загорается.

Такая система контроля не может обеспечить стабильную температуру в помещении, зато оборудование способно функционировать при любых обстоятельствах: без электроэнергии, при низких давлениях газа, при сильных морозах.

Задачи системы автоматики

Блокировка при исчезновении тяги.
Отключение при нагреве теплоносителя до критического значения и включение при остывании.
Блокировка поступления газа при низком или пульсирующем давлении, а также при поломке термопары.

Главный плюс АОГВ — возможность применения в самотечных системах отопления. В них устанавливают расширительные емкости, а циркуляционные насосы попросту не нужны. Самотечные системы желательно оснащать радиаторами большого объема.

Перевод горелки на другой тип газа

Только универсальные горелочные устройства с легкостью адаптируются под другой тип топлива и не требуют замены составляющих частей. Остальным горелкам для перехода на иной вид газа необходима замена рампы, диафрагмы, форсунок или коллектора. С помощью рампы можно регулировать подачу газа в довольно широких диапазонах. В некоторых случаях удается отрегулировать горелку, работающую на одном виде топлива, на горение на другом виде газа. Например, перейти с пропана на метан и наоборот. При замене пропана метаном вначале стартовую подачу увеличивают, чтобы газ зажегся, а затем постепенно снижают, как подробно описано в предыдущем разделе.

Метановая горелка при переходе на пропан на стартовом запуске с максимальной подачей топлива будет коптить. Ее регулируют, постепенно уменьшая подачу топлива.

При переводе горелочного устройства с одного вида топлива на другой следует учитывать, что удельная теплота сгорания пропана в 1,5 раза больше, чем у природного газа – метана. Так что мощность метановой горелки, работающей на пропане без замены элементов, увеличится. Например, газовый котел, имеющий мощность 10-30 кВт, при переводе на пропан способен выдать производительность 15-45 кВт. Однако горелка вырабатывать более 30 кВт долго не сможет, так как быстро перегреется и выйдет из строя. Поэтому рабочий диапазон мощности агрегата составит 15-30 кВт.

При переводе аналогичного котла с пропана на метан мощность уменьшится и составит 6 -18 кВт.

Частное строительство набирает силу, а вместе с ним растет спрос на современное оборудование теплоснабжения, бесперебойно обеспечивающее потребителей тепловой энергией для отопления дома и нагрева воды для хозяйственных нужд.

Газовый котел — центральное звено системы газового теплоснабжения, созданной для таких целей. Являясь одним из самых экономичных устройств, он, тем не менее нуждается в правильной его настройке, обеспечивающей надлежащий расход топлива и надежность его работы.

Возможные неисправности при запуске котла и методы их устранения

Поломки газового оборудования с электронными контроллерами устраняет только специалист. Если при соблюдении всех правил не запускается новый газовый котел, пользователь может самостоятельно устранить простейшие неисправности.

Невозможно включить запальник

Сбой возникает по нескольким причинам:

загрязнился изолятор. Чтобы устранить поломку его протирают чистой сухой салфеткой. Сильные загрязнения удаляются растворителями. Элемент вытирается насухо;
образование сажного налета в пространстве между корпусом и свечей. В этом случае не появляется искра. Нужно постучать по каналу подачи газа.

Если при включенном запальнике газ не подается при повороте ручки, есть риски неполадок электромагнитного клапана, термопары, термостата или клапана подачи. Эти поломки устраняет специалист.

Совет! Если вы обнаружили паутину, нужно открутить гайку и аккуратно ее удалить.

Не происходит нагрев воды

Сложность поломки зависит от типа котла:

на стенках контурных моделей с механическим управлением образуются отложения. Контур ГВС промывается горячей водой с моющими средствами;
электронные газовые котлы не греют воду по причинам поломок электроники или датчиков протоков.

Важно! Устранять неисправности электронного оборудования должен только мастер

Возникает тактование

Сбой характерен для устройств, нагревающих теплоноситель на высокой мощности. Для предотвращения затрат на оплату газового топлива, преждевременного износа автоматики уменьшается интенсивность подачи. Нужно отрегулировать ее по инструкции, повернув винт на клапане или кнопками на панели управления.

Правильное и последовательное включение газового котла позволит создать комфортную температуру. Следуя рекомендациям специалистов, вы легко проведете первый запуск оборудования, которое будет эффективным в холодную и сырую погоду.

Посмотрите видео о том, как правильно включить и запустить газовый котел

Настройка автоматики котла и давления

Перенастройку выполняют в случае, если автоматика срабатывает слишком часто. Эту неполадку называют тактованием, и возникает она из-за чрезмерного роста температуры теплоносителя. Уменьшите подачу газа в основную горелку, так вы защитите котел от износа.

У метода есть также запасной вариант — достаточно скрутить кран перед котлом. Помните, что неполное сгорание топлива приводит к увеличению объема дымовых газов и гари.

Чтобы избавиться от тактования, перенесите комнатный терморегулятор (если есть) в более холодное место или снизьте температуру воздуха в месте установки. Увеличьте количество теплоносителя в системе отопления. Замените основную горелку, если тактование появилось из-за ее повышенной мощности.

Проблемы с автоматикой и частое выключение наблюдают при таких обстоятельствах:

упало или подпрыгнуло напряжение;
сильный ветер погасил горелку;
уменьшилась проходимость дымохода;
снизилось давления газа.

Чтобы улучшить работу автоматики, наведите рукоятку автоблока (газового клапана) на положение «искра». Загорится запальник (пилотная горелка, запальная горелка). Оставьте ручку на 30 секунд в таком положении, после чего верните на позицию «выключено» — белый кружок.

Котлы выпускают с термостатами (терморегуляторами), суточными и недельными программаторами. Терморегулятор отключает котел при достижении заданной температуры, потом прибор включается автоматически. Пока хозяева в отъезде, они могут положиться на регулятор с 7-дневным периодом работы. Суточный прибор снимает потребность в постоянном контроле за котлом.

Давление налаживают на автоблоке. К примеру, возьмем Eurosit 630. Агрегат поддерживает температуру воды в отопительном контуре и останавливает подачу газа в опасной ситуации. На Eurosit 630 есть ручка, которая крутится и имеет 7 режимов пламени, — наведите ее на положение «1», снимите крышку и прикрутите винт слева под рукояткой. Крутите по часовой — подача газа будет меньше и плавнее, автоматика заработает лучше.

Настройте также максимальный режим. Наведите ручку на «7» и прикрутите винт на дне агрегата, теперь уже против часовой стрелки. От уменьшения уровня пламени снизится давление газа и эффективность горелки котла на той же настройке мощности.

Определите сначала нужные стороны на автоблоке. Поверхность с рукояткой считайте боковой. Агрегат устанавливают по-разному: иногда эта сторона сбоку, иногда сверху. Не перепутайте нужные винты (позолоченные) с креплениями.

Давление нужно снизить в таких случаях:

пламя гаснет вскоре после загорания;2
при зажигании есть хлопок;
пламя выходит за отведенные ему пределы;
красный или красно-оранжевый цвет огня.

Давление обычно повышается зимой: газораспределительные компании поднимают значение с 200 до 280 мм водяного столба. Установите регулятор давления или уменьшите подачу через опуск.

Виды схем подключения котлов

Схема подключения отопительных приборов, также может иметь несколько вариантов.
В индивидуальном жилищном варианте, предусмотрены одно и двухконтурная система отопления. Их различие, в том, что при использовании двухконтурной схемы, в котле предусмотрены решения, для обеспечения горячего водоснабжения на бытовые нужды. Другими словами отопительный контур и контур ГВС разделены.

При схеме с одним контуром, задача горячего водоснабжения решается путем установки специального бойлера. Он также рассчитывается по определенной формуле, в соответствии с характерными условиями пользования ГВС.
Настройка двухконтурного котла отличается от варианта с одним контуром.

Чем плох переизбыток мощности?

Рассмотрим настройку мощности газового котла на примере двухконтурного прибора Protherm Gepard 23 MTV. Данная модель является аналогом агрегата Protherm Panther (Пантера). Тот же производитель, который выпускает газовые устройства Protherm, на другом производстве изготавливает котлы торговой марки Vaillant. Их цена на порядок дороже, так как в них используются более качественные комплектующие. По конструкции и настройкам газовые устройства Vaillant очень похожи на модели Protherm.

В инструкции по эксплуатации сказано, что полезная тепловая мощность котла Protherm Gepard 23 MTV регулируется в пределах от максимальной — 23,3 кВт до минимальной — 8,5 кВт. На производстве агрегаты настраивают на мощность 15 кВт.

Хорошо, если отопительная система, к которой подключают газовый котел, имеет мощность в пределах возможности горелочного устройства, в нашем случае – от 8,5 до 23,3 кВт. А как быть, если для имеющихся радиаторов нужна меньшая производительность?

К примеру, возьмем квартиру площадью 50 м². Для ее отопления имеются радиаторы тепловой мощностью 4 кВт. Монтажники установили газовый котел, но не настроили подходящую мощность. Система отопления на 4 кВт будет не способна принять установленную производительность агрегата в 15 кВт. Большая разница между производимым и необходимым показателем делает невозможным автоматическую настройку котла. Тогда требуется отрегулировать устройство своими руками.

Обратите внимание! Специалисты категорически не рекомендуют устанавливать газовый котел, мощность которого значительно превышает необходимую. Это приводит к цикличности работы агрегата и быстрому выходу его из строя

В характеристиках газового котла Protherm Gepard 23 MTV указано, что КПД устройства при работе на полной тепловой мощности составляет 93,2%, а на минимальной — 79,4%. Если агрегат будет работать на производительности 4 кВт, то его КПД снизится еще больше. Получается, что почти четвертая часть тепловой энергии будет «вылетать в трубу».

Что такое калькулятор расчета мощности газового котла?

Как отремонтировать клапан газового котла своими руками

От чего зависит расход газа в газовых котлах отопления?

Цикличность газового агрегата и ее последствия

Цикличность или «тактование» газового котла подразумевает, что горелка после включения быстро отключается при достижении жидкостью заданной температуры в трубе на выходе из агрегата. Но батареи при этом не успевают прогреться. Через небольшой период циркуляционный насос прогоняет в контур агрегата холодную воду из системы отопления, и горелка включается снова.

Сложность заключается еще и в том, что трубы отопления малой мощности имеют меньший диаметр и выше гидравлическое сопротивление, соответственно, теплоноситель в них течет медленнее. Если с большой мощностью нагревать жидкость в теплообменнике, то она достигнет заданной температуры очень быстро и горелка отключится. В то же время остальная масса воды, которая не успела дойти до горелки, останется холодной.

Автоматика без участия человека не сможет среагировать на ситуацию и отрегулировать оптимальную мощность устройства.

Обратите внимание! При правильных настройках отопительной системы разность температур на входе и обратке должна составлять не более 15ºC. Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива

Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления

Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива. Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления.

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибки	Тип неисправности	Решение
Е01-02	Отсутствие теплоносителя в системе (сбой работы датчика протока)	Подпитка системы, замена датчика
Е03	Отсутствие пламени	Прочистка форсунок, подача газа, ремонт системы розжига
Е04	Ложное свидетельство о наличии пламени (пробой искры на датчик)	Удаление капель воды с платы, изоляция или замена датчика
Е05	Обрыв датчика температуры ОВ	Восстановление контакта
Е06	КЗ датчика температуры ОВ	Замена датчика
Е07	Обрыв датчика температуры ГВС	Восстановление контакта
Е08	КЗ датчика температуры ГВС	Замена датчика
Е09	Отказ вентилятора	Ремонт или замена устройства
Е10	Сбой в работе системы дымоудаления	Прочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13	КЗ датчика протока ОВ	Замена датчика
Е15	Неисправность или отказ платы управления	Ремонт или замена платы
Е16	Превышение допустимой температуры нагрева котла	Очистка теплообменника от накипи, подпитка системы водой
Е18	Перегрев датчика дымоудаления	Ремонт или замена датчика
Е27	КЗ или обрыв датчика давления воздуха	Замена датчика

Изменение температуры горячего водоснабжения

Для того, чтобы отрегулировать подачу воды до оптимальных показателей, необходимо уменьшить мощность горелки. Порядок действий будет таков:

нужно открыть смеситель для переключения котла в режим горячего водоснабжения;
задать температурный режим 55°С;
перейти в сервисное меню таким образом, как было описано для Протерм;
выбрать параметр d.53 и кликнуть Mode;
затем в строке вы увидите максимальную мощность.

Если выбрать сразу минимальное значение 90, то температура воды из крана будет не очень комфортной. Задаем 80 и получаем повышение градуса. Понемногу повышайте значения, до тех пор, пока вы не будете удовлетворены подачей ГВС.

Регулировка температуры в газовом котле. Котел не набирает температуру

Такие неисправности возникают как в новых, только что установленных устройствах, так и в устройствах, проработавших несколько лет. Причина кроется во внешних и внутренних факторах. Пользователи часто жалуются, что котел выключается и не включается снова после длительного периода бездействия. Например, в сельской местности вы не включаете устройство до своего приезда, что может привести к замерзанию системы.

Основные причины неисправности следующие:

Неправильном подборе мощности.
Системе отопления или горячего водоснабжения (ГВС).
Блоке дымоудаления.
Газовой магистрали.
Электрической части.
Неверной регулировке.

Как настенные, так и напольные котлы подвержены неисправностям. Что нужно сделать, чтобы их исправить? Обе традиционные системы отопления подвержены поломкам, и наиболее распространенные причины поломок часто одинаковы.

Отличительные характеристики котлов

Среди покупателей особой популярностью пользуются котлы модели Универсал и Эконом. Есть значительные отличия в технических характеристиках АОГВ 116 этих серий. Версия Эконом изготавливается с использованием российской автоматики, управлять этим агрегатом можно с помощью электромагнитного клапана и ручки регулятора температуры. К ним подключены датчик тяги и термопара — один из важнейших элементов устройства.

Котёл АОГВ 11.6 серии Универсал производится на основе итальянской автоматики. Агрегат отличается наличием автоматического терморегулятора и пьезорозжига. Устройство можно включить, нажав всего одну кнопку, при этом нет никакой привязанности к сетям электроэнергии.

Как настроить работу газового котла на сутки или на неделю?

При наличии программатора одним из вариантов, как экономно настроить газовый котел, является установка режима работы на сутки или даже на неделю.

Суточная настройка

Суточное программирование позволяет задавать температуру в помещении по времени. Например, в ночное время или в период, когда никого нет дома, можно установить температуру пониже – это позволит существенно сэкономить бюджет.

В установленное время программатор подает сигналы котлу увеличить, уменьшить мощность горения или выключить горелку.

Недельное программирование

Недельный программатор задает режим работы на целую неделю — это дает возможность пользователю надолго забыть о регулировке газового котла. Можно подобрать более холодный режим для рабочих дней, а для выходных установить более комфортную температуру.

Как включить газовый котел?

Алгоритм включения зависит от способа установки котла.

Навесное оборудование

Как правильно зажечь настенный газовый котел? Соблюдайте последовательность работ:

Прибор подключается к электросети.
Откручивается газовый вентиль.
Нажимается клавиша старта (ее вид и название указаны в инструкции изготовителя).
Кнопками «Плюс» и «Минус» выбирается рабочая температура.
Электронные горелки включаются автоматически после переключения на режимы ГСВ и отопления.
Пьезовый розжиг происходит путем непродолжительного зажатия регулировки пламени и нажатия на специальную клавишу.

Блокировка включения происходит при скапливании воздуха. Достаточно нажать «Перезапуск» и котел заработает.

Напольные модели

Как нужно пользоваться напольным газовым котлом? Включать его только после полного проветривания котельной, при наличии тяги и с открытой дверцей. В остальном розжиг не требует усилий:

Выставить управляющий и температурный селектор на режим «Выкл».
Открыть вентиль газоподачи.
Установить селектор на пьезовый розжиг.
Зажать клавишу на 5 секунд и одновременно нажать по пьезокнопке.
Отрегулировать показатели температуры.

Совет! Чтобы предотвратить разрывы труб и замерзание системы на период отъезда, выставьте минимальное значение всех показателей.
Напольный газовый котел

Оптимальные настройки температуры для газового котла

Рекомендуем при температуре до -25 градусов тепла выставлять на газовом котле 60-65 градусов. Если за окном около нуля, тогда можно настроить на 50-55. При температуре ниже 30 градусов – смело выставляйте на котле 70 градусов.

ВАЖНО!

Многие утверждают, что при температуре котла ниже 70 градусов возможно образование конденсата. Но стоит понимать, что многие производители проектируют специальный отвод при таких случаях, что позволяет нивелировать подобный недостаток. А про воздействие высоких температур на трубы мы уже говорили. Поэтому обязательно посоветуйтесь со специалистами и прочитайте инструкцию завода-изготовителя.

Требования к дымоходу и иным частям

Дымоход нужно изготовить стали, желательно нержавеющей. Должны присутствовать прочистные люки, возможность отвода конденсата. В нижней части дымохода располагается карман, предназначенный для отложений.

Снаружи дымоход подлежит дополнительной теплоизоляции. Материал утеплителя нужно оградить от осадков и от конденсата.

Дымоход должен быть на 2-3 см выше, чем выходной патрубок котла. Высота дымохода должна составлять не менее 5 м. Установка дымохода осуществляет в приемной тарелке уловителя испарений. При этом конденсат не должен попадать внутрь котла.

Срез трубы не должен приходиться на область подпора ветрового.

А что насчет атмосферного расширительного бака? Его необходимо установить на самой верхней точке всей конструкции. Предпочтительнее, чтобы он располагался внутри комнаты.

Подающий трубопровод котла нужно оснастить группой безопасности и термометром. Сам же котел настоятельно не рекомендуется устанавливать в проемах, нишах и прочих подобных труднодоступных местах.

Розжиг

Настройку регулятора горения я произвожу по такому принципу:

Если в системе есть отсекающие теплоноситель краны, стоит воспользоваться ими, либо слить жидкость со всей разводки.
Вместо специально продуманной заглушки вкручивается регулятор.
Система заполняется и горелку можно разжигать.
С помощью рукоятки необходимо найти нужное положение, соответствующее заданной температуре.
Пламя я регулирую до максимума, желательно добиться появления голубого сегмента.
Посредством специального вентиля необходимо убрать желтую часть огня.

Я советую ориентироваться по отметкам на маховике, потому что точные показания могут не отобразиться на регуляторе, это случается редко, но забывать о таком нюансе не стоит. Относительно температуры за окном также необходимо правильно действовать, летом это участок между низким и средним значением, а зимой посередине промежутка среднего и высокого деления.

Проблемы при запуске

К основным эксцессам, виновных в обязательной регулировке газового котла во время пуска, я отношу чрезмерную мощность оборудования. Зачастую при подборе горелки, превосходящей по важным показателям прибор небольшого размера, проблем не избежать. Это обосновано нехваткой воздуха, что приводит к скоплению сажи в дымоходной трубе, а пламя постоянно будет желтого оттенка.

Не менее важно очистить рабочую вентиляцию от загрязнения, если этот момент будет упущен, то проблем с тягой не получится избежать. Все лишние продукты горения не будут выводиться полностью, это приведет к нехватке воздуха, взглянув на цвет огня, можно понять, в чем дело. При возникновении сложностей с регулировкой пламени горелки стоит задуматься о браке или поломке самой составляющей, сжигание газа должно достаточно заметно увеличиваться специальным регулятором

При возникновении сложностей с регулировкой пламени горелки стоит задуматься о браке или поломке самой составляющей, сжигание газа должно достаточно заметно увеличиваться специальным регулятором.

Перепады давления я замечал очень часто, хотя на производительность этот фактор не сильно влияет, но дымоход постепенно засорится от выбросов топлива, что приведет к некорректной работе агрегата.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

Мощность агрегата.
Правильность настроек котла.
Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Что нужно знать о настройке газового котла: настраиваем котел своими руками
