Нормы воздухообмена для вентиляции жилых зданий, квартир или коттеджа
Примечание: нормы воздухообмена жилых помещений – концентрация вредных веществ в наружном (атмосферном) воздухе не должна превышать ПДК в воздухе населенных мест.
* Тогда, когда помещение не используется, норму воздухообмена следует уменьшать до следующих величин: в жилой зоне – до 0,2 1/ч; в кухне, ванной комнате и туалете, постирочной, гардеробной, кладовой – до 0,5 ч/1.
Кухонное оборудование, ванная комната и туалет используются.
Для максимальных режимов следует принимать коэффициент одновременности Кодн = 0,4 0,5.
Кухонное оборудование, ванная комната и туалет не используются.
4 Если приточный воздух поступает непосредственно в помещения кухни, ванной комнаты или туалета, не следует допускать его перетекания в жилые помещения.
Механическая приточно-вытяжная, по расчету
- В одной из спален следует предусматривать расчетную температуру воздуха 22 С 0.
- Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.
- Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 С 0 .
- Температура для расчета дежурного отопления.
- В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.
- В угловых помещениях квартир, одноквартирных домов и общежитий расчетную температуру воздуха следует принимать на 20 С 0 выше указанной в таблице (но не выше 22 С 0 ).
Дополнительно
Узнать стоимость и сроки
Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.
Опишите кратко суть задачи:
Группа компаний ЕвроХолод предлагает подбор и установку климатического оборудования, а также предоставляет гарантию на купленную у нас технику и все монтажные работы!
Наши менеджеры Вас по любым вопросам:
Ждем Вашего звонка по телефону: +7(495) 745-01-41
Отзывы о ГК ЕвроХолод . Наши объекты. Контакты
Санитарные нормы вентиляции помещений — нормы СниП
При строительстве нужно учитывать массу различных факторов, проводить расчеты
Но какое бы помещение вы не строили, особое внимание следует уделить вентиляции
Правила воздухообмена или вентиляции четко прописаны в Своде правил СП 60.13330.2012 «СНиП 41-01-2003.
Отопление, вентиляция и кондиционирование воздуха». Именно этим сводом правил нужно руководствоваться при создании проекта любого здания и его строительстве.
Правильная система циркуляции воздуха позволит избавить от сырости и духоты. Помимо этого воздухообмен напрямую связан с экологией и энергоснабжением.
Именно поэтому выбором типа воздухообмена лучше заняться еще на этапе проектирования.
Общие технические требования
4.1. Минимальный необходимый воздухообмен, достаточный для поддержания в обслуживаемых зонах помещений необходимого качества воздуха, следует обеспечивать системой естественной или механической вентиляции (кондиционирования воздуха) путем подачи наружного воздуха и удаления воздуха, ассимилировавшего загрязняющие вещества в помещениях.
4.2. Необходимое качество воздуха в обслуживаемых зонах помещений должно обеспечиваться при всех режимах использования помещений и соответствующих им режимах работы систем вентиляции.
4.3. Подача наружного воздуха в помещение не обязательна, если помещение не используется и в нем отсутствуют источники загрязнения, не связанные с присутствием людей и их деятельностью (например, загрязнения, источником которых являются строительные материалы, предметы обстановки и т.п.).
4.4. Схема организации воздухообмена в помещениях должна обеспечивать распространение приточного воздуха, исключающее его поступление через зоны с большим загрязнением в зоны с меньшим загрязнением.
4.5. Помещения, оборудованные вытяжными системами (кухни, ванные комнаты, туалеты, помещения для курения и т. п.), для компенсации удаляемого воздуха могут использовать воздух, подаваемый через прилегающие помещения. Качество приточного воздуха должно удовлетворять требованиям таблицы 1.
Таблица 1 — Предельно допустимые концентрации загрязняющих веществ в воздухе населенных пунктов
Вещество | ПДКвнаружномвоздухеqн ПДК, мгм3 | |
максимальнаяразовая | среднесуточная | |
Азотадвуокись | 0,085 | 0,04 |
Пыльнетоксичная | 0,5 | 0,15 |
Свинец | 0,001 | 0,0003 |
Сернистыйангидрид | 0,5 | 0,05 |
Углеводороды (бензол) | 0,3 | 0,1 |
Углеродаокись | 5 | 3 |
Фенол | 0,01 | 0,003 |
Углекислыйгаз*: | ||
внаселеннойместности (селе) | 650 | 650 |
вмалыхгородах | 800 | 800 |
вбольшихгородах | 1000 | 1000 |
* ПДК для углекислого газа не нормируется, данная величина является справочной. |
4.6. Стационарные локальные источники вредных выделений следует, как правило, оборудовать местными отсосами.
4.7. Расчетный воздухообмен в помещениях следует принимать большим из расходов приточного и удаляемого воздуха при любом режиме использования помещений.
4.8. Приемные устройства наружного воздуха и выбросы вытяжного воздуха следует устраивать в соответствии с требованиями СНиП 41-01-2003.
4.9. Материалы и конструкция вентиляционных каналов и камер должны сводить к минимуму условия, способствующие росту и распространению микроорганизмов через вентиляционную систему. Конструкция вентиляционной системы должна соответствовать требованиям СНиП 41-01-2003.

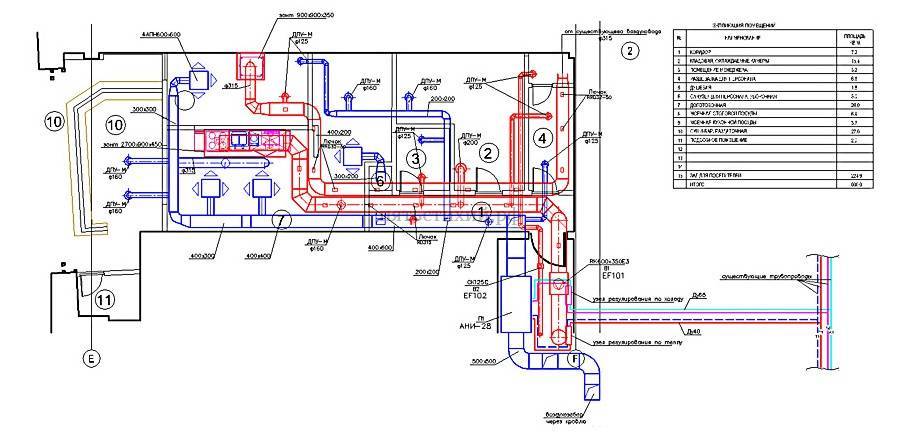

Проектирование вентиляции в жилом здании
Проектирование вытяжной вентиляции или любой другой – это в первую очередь грамотное расположение воздуховодов. Проект составляется на стадии проектирования самого дома и является неотъемлемой частью общего проекта. Поэтому вентиляционные каналы, особенно вытяжные, закладываются сразу на стадии сооружения дома.
В первую очередь закладываются основные стояки в кухне, в ванной и туалете, котельной и других помещениях, оговоренных выше. Монтаж производят с подвала, то есть, труба вентиляции укладывается в фундамент дома и выводится в подвал с помощью отвода. То есть, ее устанавливают на стадии заливки бетонного раствора. Это, конечно, не строгое требование, потому что вариантов сооружения немало, просто это самый простой вариант.
В стадии проектирования необходимо учитывать объем воздухообмена, за счет чего подбираются сечения вентиляционных труб. Это важный момент, от которого зависит эффективность работы всей системы. Обязательно учитывается производительность вентиляторов и места их установки.
Виды жилых зданий
Рассматривая жилые строения, можно поделить их на типовые и индивидуальные. Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках. В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.
А особенный дом, с уникальными планировками и фасадами, с личными пожеланиями и задумками называют индивидуальным.
Также производится разделение на многоквартирные и одноквартирные дома.
Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.
Сюда же причисляют интернаты, общежития и гостиничные комплексы. Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.
Таблица воздухообмена
После того, как расчёт воздухообмена проведён для каждого из помещений, составляется таблица воздухообмена. Она представляет собой список всех помещений с указанием расходов приточного и вытяжного воздуха, а также обозначения систем, которые будут обслуживать данное помещение. Ниже приведён пример таблицы воздухообмена:
| № | Наименование помещения | Приток | Вытяжка | Обозначение систем |
| 1 | Тамбур | — | ||
| 2 | Коридор | 100 | 100 | П1, В1 |
| 3 | Ресепшен | 120 | 90 | П1, В1 |
| 4 | Офис | 280 | 230 | П1, В1 |
| 5 | Офис | 360 | 300 | П1, В1 |
| 6 | Офис | 360 | 300 | П1, В1 |
| 7 | Санузел | 200 | В2 | |
| ИТОГО: | 1220 | 1220 |
Помимо расходов воздуха таблица воздухообмена также может содержать иные данные, которые помогают определить расход воздуха — площадь и высоту помещений, кратность воздухообмена по нормам, количество человек и посетителей и другую информацию. При подготовке такой расширенной таблицы воздухообмена в Excel появляется возможность ввести формулы расчёта расходов воздуха. Таким образом, достигается автоматизация расчёта воздухообмена.
Из таблицы воздухообмена определяется расход каждой из вентиляционных систем. Для нашего примера получим:
- Расход системы П1 — 1220 м3/ч
- Расход системы В1 — 1020 м3/ч
- Расход системы В2 — 200 м3/ч
Далее под эти расходы воздуха выполняется подбор всех элементов системы вентиляции.
Нормы воздухообмена

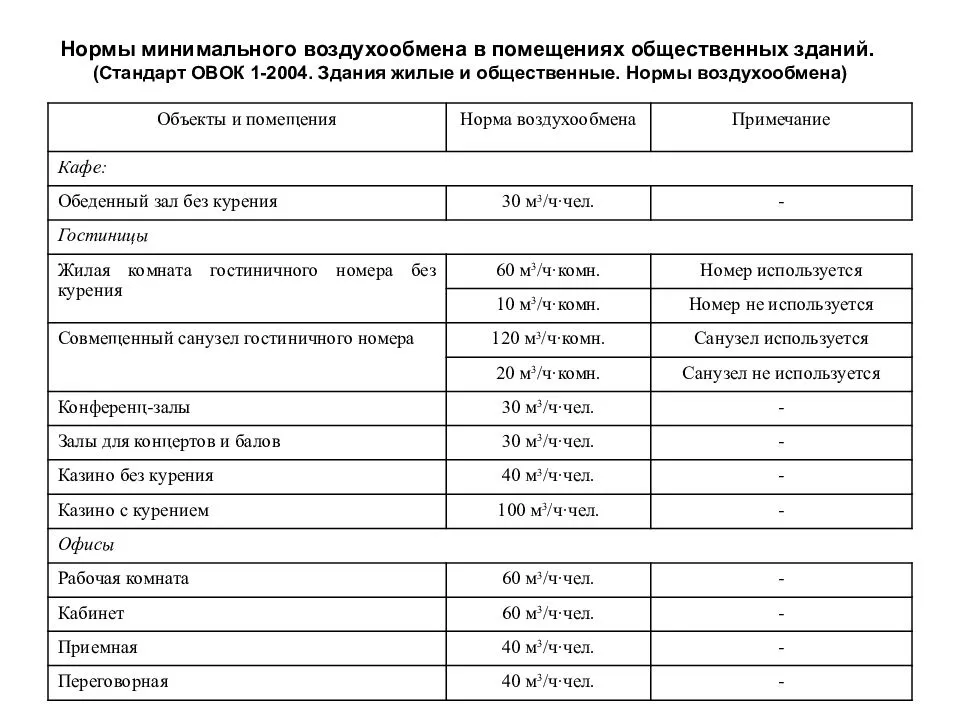

Нормы воздухообмена представляют собой таблицы с указанием различных типов помещений и кратности воздухообмена по притоку и вытяжке, которые должны быть обеспечены в данном помещении. Ранее они приводились в СНиП, и от проектировщика требовалось определение кратности воздухообмена по СНиП. Сегодня нормы воздухообмена в помещениях приводятся в Сводах Правил (СП) и прочих нормативных документах, действующих на территории РФ.
Ниже приведена выдержка из таблицы 12 СП 44.13330.2011 «Административные и бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений в административных зданиях. Фактически, это таблица кратности воздухообмена.
| Помещения | Кратность воздухообмена | |
| приток | вытяжка | |
| 1 Вестибюли | 2 | — |
| 3 Гардеробные уличной одежды | — | 1 |
| 10 Помещения для отдыха, обогрева или охлаждения | 2 (но не менее 30 м3/ч на 1 чел.) | 3 |
| 11 Помещения для личной гигиены женщин | 2 | 2 |
| 12 Помещения для ремонта спецодежды | 2 | 3 |
| 13 Помещения для ремонта обуви | 2 | 3 |
Как следует из таблицы, например, в вестибюли следует подавать 2 объёма помещения в час. При площади вестибюля 40 м2 и высоте потолков 3 метра получим, что приток должен составлять 2·40·3 = 240 м3/ч.
А в помещениях для ремонта спецодежды нормы воздухообмена предписывают 2-кратный приток и 3-кратную вытяжку. Допустим, площадь помещения составляет 15 м2, высота потолков 3 метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90 м3/ч, а расход вытяжного воздуха — 3·15·3 = 135 м3/ч. Именно эти числа далее попадают в таблицу воздухообмена.
Существует три основных типа воздухообмена
- Естественная вентиляция зданий. При подобном виде, воздушные массы перемещаются организованно и неорганизованно. Приточная или неорганизованная вентиляция происходит через естественные отверстия сооружения: различные щели, окна и форточки. Организованная или вытяжная вентиляционная система представляет специальные вытяжные клапаны, установленные в постройках.
- Принудительная вентиляция. Такой вид воздухообмена применяют в помещениях с хорошей герметизацией. Для данного типа характерно применение специализированных механизмов – вентиляторов, рекуператоров.
- Комбинированная система воздухообмена. Такой вид вентиляции подразумевает под собой сочетание двух типов. Наличие естественного поступления воздушных масс в здание и принудительного.
Для различного вида сооружений наше законодательство установило санитарные нормы
вентиляции помещений.
Влияние вентиляции помещений на человека
С позиций энергосбережения современными исследованиями доказано, что за счет вентиляционных систем в доме или же квартире – происходит до 30 процентов всех возможных здесь тепловых потерь.
Установив в помещениях дома современные пластиковые окна, мы само собой существенно экономим здесь тепло, но тем же самым – мы также снижаем достаточно сильно и вентиляцию, то есть воздухообмен здесь. На человека такое усовершенствование наших жилищ, как правило, не ведет к улучшению условий его труда и отдыха, а скорее наоборот.
Как показали современные специальные исследования, пониженный уровень вентилируемости в помещениях ведет к существенной нехватке здесь кислорода, а соответственно к быстрой нашей утомляемости при выполнении любой работы, нашим головным болям, а также плохому и не комфортному нашему отдыху и сну здесь.
Также полностью доказано, что недостаточная вентиляция в помещении – всегда приводит к повышенной влажности в доме. В таком невентилируемом доме, как правило, окна и стены всегда «плачут», а особенно с наступлением холодов. На потолке и стенах комнат часто появляется плесень и грибок, их внешний вид явно портится и не приносит нам никакого удовлетворения.
Кроме того, споры грибка со стен, распространяясь в воздухе дома – способны вызывать у человека различные, притом достаточно серьезные заболевания его органов дыхания. Мы сейчас превратили свои жилища в термос, где нам тепло, но совсем не комфортно находиться, да еще иногда и опасно для здоровья. Поэтому «правильная» вентиляция в доме – существенно повышает комфортность работы и проживания в нем.
Физкультурно оздоровительные учреждения
При занятиях в спортивном зале кратность обмена воздуха играет важную роль, поскольку во время физических нагрузок необходимо обеспечить поступление свежего кислорода в легкие каждого из посетителей с учетом достаточно больших объемов зала. Таким образом, требования оговаривают необходимость обеспечения поступления в спортзал при наличии посетителей 80 м3/ч воздуха.
Расчет кратности воздухообмена для бассейна исходит из количества находящихся в нем людей и должен составлять 20 м³/ч в расчете на 1 человека. В то же время, учитывая специфику нахождения в сауне, в бане, необходимо обеспечить смену 10 м³ воздуха в течение каждого часа. При этом учитывая большие объемы вырабатываемого насыщенного пара, можно вести расчет воздухообмена по влаговыделениям.
Нормы воздухообмена для офисных зданий
Нормы в таких зданиях будут значительно выше, потому что вентиляция должна эффективно справляться с большим количеством углекислоты, выделяемой сотрудниками офиса и находящейся там техники, убирать излишек тепла, при этом подавать чистый воздух. В этом случае не будет достаточно естественной вентиляции, использование такой системы на сегодняшний день не может обеспечить требуемые гигиеничные и воздухообменные стандарты. При строительстве используют герметично закрывающиеся двери и окна, также устройство панорамного остекления полностью ограничивает попадание воздуха снаружи, что приводит к застою воздуха и ухудшению микроклимата жилья и общего состояния человека. Поэтому необходимо проектировать и устанавливать специальную вентиляцию.
В главные требования такой вентиляции входит:
- возможность обеспечения достаточного объема свежего чистого воздуха;
- фильтрация и устранение использованного воздуха;
- отсутствие превышения стандартов по шумности;
- удобное управление;
- небольшой уровень энергопотребляемости;
- возможность вписываться в интерьер и иметь небольшие размеры.
В конференц-залах требуется установка дополнительных приточных устройств, а вытяжку нужно устанавливать в туалетах, коридорах и в залах для копирования. В офисах механическая вытяжка монтируется в случаях, если площадь каждого кабинета превышает 35 кв. м.
Как проверить работает ли вентиляция?
Проверка вытяжки
Сначала проверяется работает ли вытяжка, для этого необходимо поднести лист бумаги или пламя от зажигалки непосредственно к решётке вентиляции, находящейся в ванной или на кухне. Пламя или лист должны отогнуться в сторону вытяжки, если это так, то она работает, а если такого не происходит, то канал может быть перекрыт, к примеру, забиться листьями или по какой-либо другой причине. Поэтому главная задача – устранить причину и обеспечить тягу в канале.
В случаях, когда тяга нестабильная от соседей поток воздуха может переходить к вам, при этом заносить посторонние запахи к вам в квартиру, это признак возникновения обратной тяги. Чтобы ее устранить, необходимо смонтировать специальные жалюзи, которые будут закрываться при появлении обратной тяги.
Существует три основных типа воздухообмена
- Естественная вентиляция зданий. При подобном виде, воздушные массы перемещаются организованно и неорганизованно. Приточная или неорганизованная вентиляция происходит через естественные отверстия сооружения: различные щели, окна и форточки. Организованная или вытяжная вентиляционная система представляет специальные вытяжные клапаны, установленные в постройках.
- Принудительная вентиляция. Такой вид воздухообмена применяют в помещениях с хорошей герметизацией. Для данного типа характерно применение специализированных механизмов – вентиляторов, рекуператоров.
- Комбинированная система воздухообмена. Такой вид вентиляции подразумевает под собой сочетание двух типов. Наличие естественного поступления воздушных масс в здание и принудительного.
Для различного вида сооружений наше законодательство установило санитарные нормы вентиляции помещений.
Основы вентиляции
Воздухообмен в помещениях создается движением потоков от мест притока свежего воздуха к местам оттока «грязного», и до полного их вывода на улицу. Обрывать вентиляцию под кровлей нельзя – домашний пар будет конденсироваться и разрушать несущие элементы. По способу побуждения вентиляция дома бывает естественной, механической либо комбинированной.
Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха.
Это приводит к большим теплопотерям зимой, когда тяга максимальна. Летом, наоборот, воздушные потоки практически останавливаются, так как разница между температурой в помещении и на улице очень мала.
Механическая вентиляция – продвигает воздушные массы вентиляторами, может обслуживать длинные системы воздуховодов с постоянной скоростью. Дополнительно оснащается множеством удобных элементов: температурными датчиками с регулирующей автоматикой, таймерами, фильтрами, калориферами.
Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека (1 м/с против 3 м/с). Но при меньшей скорости приходится использовать каналы большего сечения с длиной от 3 м по вертикали.
Принудительный обмен быстрее и работает с тонкими воздуховодами, чем экономит место. Например, для того, чтобы заменить 300 м3 воздуха за час при естественной вентиляции в частном доме, необходимы трубы Ø350 мм, а для механической достаточно Ø200 мм.
При любом побуждении перетекание воздушных масс по дому идет в направлении из «сухих» комнат в «мокрые». Приток оборудуется в гостиной, спальне, кабинете. Отток – в ванной, санузле, на кухне. Чтобы воздух свободно перетекал внутри дома, в дверных полотнах монтируют вентиляционные отверстия (с/у, ванная) или оставляют щель 2-3 см между дверным полотном и полом. Переточное отверстие при закрытой двери должно быть минимум 200 см2. На пути движения воздушного потока желательно ставить не больше двух преград.
Рис. 1 — Перетекание воздуха в доме Планировка вентиляции частного дома включает следующие этапы:
- 1. Расчёт минимальных норм воздухообмена;
- 2. Определение расположения мест притока и оттока воздуха;
- 3. Расчет сечения вентиляционных каналов;
- 4. Определение потребности в дополнительном технологическом оборудовании.
Кратность воздухообмена в помещении детских дошкольных организаций
| Помещения | t° (С)-не ниже | Кратность обмена воздуха в 1 час | |||
| В IА, Б, Г климатических районах | В других климатических районах | ||||
| приток | вытяжка | приток | вытяжка | ||
| Приемные, игровые ясельных групповых ячеек | 22-24 | 2,5 | 1,5 | — | 1,5 |
| Приемные, игровые младшей, средней, старшей групповых ячеек | 21-23 | 2,5 | 1,5 | — | 1,5 |
| Спальни всех групповых ячеек | 19-20 | 2,5 | 1,5 | — | 1,5 |
| Туалетные ясельных групп | 22-24 | — | 1,5 | — | 1,5 |
| Туалетные дошкольных групп | 19-20 | 2,5 | 1,5 | — | 1,5 |
| Помещения медицинского назначения | 22-24 | 2,5 | 1,5 | — | 1,5 |
| Залы для муз. и гимнастических занятий | 19-20 | 2,5 | 1,5 | — | 1,5 |
| Прогулочные веранды | не менее 12 | по расчету, но не менее 20 м3 на 1 ребенка | |||
| Зал с ванной бассейна | не менее 29 | ||||
| Раздевалка с душевой бассейна | 25-26 | ||||
| Отапливаемые переходы | не менее 15 |

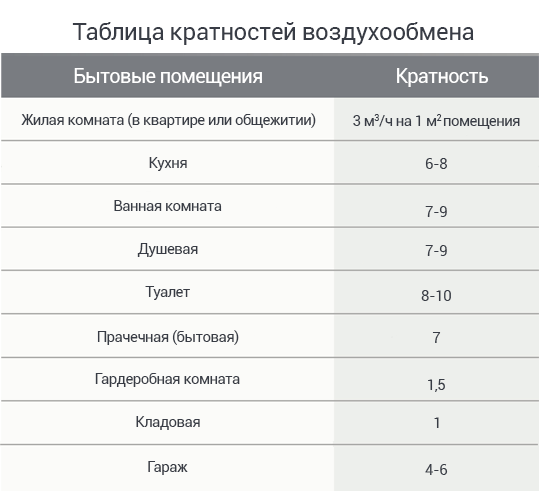

Расчет по кратностям
Кратность воздухообмена — это величина, значение которой показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от конкретного помещения (его объема). То есть, однократный воздухообмен это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве равном одному объему помещения; 0,5 -кранный воздухообмен – половину объема помещения.
В нормативном документе ДБН В.2.2-15-2005 «Жилые здания» есть таблица с приведенными кратностями по помещениям. Рассмотрим на примере, как производится рассчет по данной методике.
Нормы вентиляции для жилых помещений
Для того, чтобы в жилом доме воздух был высокого качества и в достаточном объеме, нужно руководствоваться нормами, установленными законом. Ведь от качества воздуха напрямую зависит здоровье человека. Для каждого конкретного жилого сооружения устанавливается конкретная величина.
При расчете воздухообмена в жилых строениях применяется метод удельных норм циркуляции воздушных масс. Он заключается в учете санитарной и человеческой нагрузок
Также берется во внимание наличие равновесия приточных воздушных масс с выводимыми. Воздушные потоки должны перемещаться из помещения с наилучшим воздухооборотом в постройки, где качество воздуха более низкое
Для того, чтобы верно произвести необходимые расчеты нужно учесть две величины – общую площадь жилого сооружения и нормы воздухообмена на каждого человека, который в этом строении находится. Для начала устанавливается первая величина. Для этого кратность воздухооборота в час умножают на общий объем помещения.
Первая величина фиксированная и равна 0.35. Затем производится расчет вентиляционной нормы жильцов. При произведении вычислений для помещений общей площадью менее 20 кв.м. на человека необходимо жилую площадь умножить на коэффициент равный 3.
А для жилых зданий, у которых общая площадь составляет более 20 кв.м. на человека нужно умножить количество жильцов на нормативную величину воздухообмена на одного человека, которая равна 60. После проведенных вычислений нужно произвести вытяжного воздуха в дополнительных помещениях, с учетом их типа (кухня, ванная, туалет, гардеробная). Для каждого типа установлена своя норма. После этого в расчет берут максимальный результат.
Вентиляционная система обязана обеспечивать качественную воздушную среду. В жилых постройках недопустима циркуляция воздуха между квартирами, между кухней или туалетом и жилыми комнатами. Обязательно наличие автономной вентиляции. Шахты вытяжной вентиляции должны выступать над коньком крыши или плоской кровли на высоту не менее 1 м. концентрация вредных веществ в воздухе не должна превышать норму.
Выводы и полезное видео по теме
Полезные видеоролики научат вас работать с физическими величинами и помогут лучше представить, как действует вентиляционная система.
Видео #1. Расчет параметров естественной вентиляции с помощью компьютерной программы:
Видео #2. Полезная информация об устройстве вентиляционной системы в строящемся частном доме:
Информацию статьи можно использовать в ознакомительных целях и для того, чтобы лучше представить себе работу вентиляционной системы.
Для более точных расчетов скорости движения воздуха при проектировании домашних коммуникаций рекомендуем обратиться к инженерам, которые знают нюансы устройства вентиляции и помогут правильно выбрать размеры воздуховодов.
Желающие поделиться личным опытом, полученным при устройстве воздуховодов, интересными фактами и специфическими сведениями, пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы по спорным моментам. Мы или посетители сайта с удовольствием поучаствуем в обсуждении.
