Какое количество насыпи необходимо?
На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.
При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.
Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.
После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.
Его устанавливают с помощью формулы: разность объёма выемки грунта V общ и углублённой части V загл.
В том случае, когда сооружения выступают над плоскостью земли до 1 м с отсыпкой грунта вокруг, объём такой обсыпки V отсып.
Исчисляют, как объём пирамиды с усеченной вершиной V усеч. минус отсыпаемый объём V отсып. по высоте h отсып:
Над постройками, расположенными в котловане и имеющими перекрытия, например, подземные резервуары или баки для сжиженного газа, поверх их выполняется насыпь.
Ее объем рассчитывают как объём пирамиды, имеющей усеченную вершину V усеч. минус объём объекта, который будет засыпан. Общий объем слоя почвы, складываемого в запас на барме выемки, обязан содержать объем земли для возвратной засыпки пазух, подсыпки конструкций и выполнения насыпи над ними. Лишний слой земли вывозится за границы стройплощадки.
Какие размеры учитывать?
Рассчитать объем простых прямоугольных траншей легко. Достаточно знать основные размеры (длину, ширину и глубину) и перемножить их между собой. Точный расчет нескольких углублений по плану, при сложных проектах, выполняет опытный строитель, геолог-специалист или инженер.
Если планируются небольшие размеры строящегося помещения, владелец может сделать расчет самостоятельно, с учетом значений трех основных показателей, к которым относят:
- Длину (Н).
- Глубину (высоту).
- Ширину (В) ямы по верху (В1) и дну (В2).
Поскольку траншеи бывают различных видов: прямоугольные, трапециевидные и смешанные, закладка коммуникаций и ленточного фундамента проводится строго по плану фундамента, с учетом отступов и откосов.
Главная формула, которая применяется при подсчете показателей выглядит так:Vт = (B1 + B2) / 2 x L x H, где:
- Vт – объем формируемого углубления;
- B1 – ширина верха;
- В – ширина дна;
- L – длина ямы;
- Н – глубина.
Н (высота) траншеи является субъективным понятием, и указывается в документах, с учетом промерзания грунта в конкретном регионе, указанных в картах и таблицах СНиП 2.02.01-83
Траншеи всегда делают до 40 см глубже уровня промерзания, поэтому при расчетах на данный нюанс обращают особое внимание
Расчет объема траншеи
Для подсчета объемов земляных работ потребуются следующие значения:
- Длина – зависит от назначения траншеи.
- Ширина. Этот параметр измеряют внизу и наверху, если делается расширение ближе к поверхности. В последнем случае говорят о траншее с откосами и используют формулы, позволяющие учесть эту особенность.
Определить ширину и длину траншеи для вычисления ее объема можно самостоятельно с помощью специальных формул. Зачастую особая точность в этом процессе не нужна. Но если необходимость в точных расчетах присутствует, удобно пользоваться строительными калькуляторами. Достаточно указать известные данные: длину и ширину траншеи у поверхности, длину и ширину по дну, глубину выемки.
Без откосов

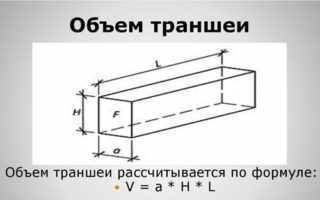

Проще всего подсчитать объем траншеи без откосов, вырытой на ровной местности. Но условия, в которых возможна подготовка такой выемки, ограничены. Ее роют зимой, когда грунт заморожен и не обваливается или когда стенки траншеи фиксируют с помощью механических креплений.
Для расчета объема траншеи нужно знать длину, ширину и глубину выемки, которые обозначаются так:
- a – ширина в м,
- H – высота в м,
- L – длина в м.
Объем траншеи вычисляется по формуле V=a×H×L, т.е. если ширина траншеи равна 1 м, глубина – 1,5 м, а длина 12 м, то V=1×1,5×12=18 м³.
Другой вариант траншеи – с вертикальными стенками и перепадом высот. В этом случае необходимо знать помимо ширины и длины глубину траншеи – H1 и глубину траншеи H2.
Формула для вычисления объема следующая: V=a×(H1+H2)/2×L.
Пусть H1=1,3 м, H2=1,6 м, a=1 м, L=12 м, тогда V=1×(1,3+1,6)/2×12=17,4 м³.
С откосами
Для расчета объема траншеи с откосами используются формулы, учитывающие ширину верха и основания, а также тип почвы. В формулах далее:
- L – длина траншеи, м,
- H – глубина траншеи, м,
- a1 – ширина основания, м,
- a2 – ширина верха, м.
От типа почвы зависит коэффициент (m), который подставляется в формулу, поскольку ширина верха траншеи определяется этим параметром. В таблице представлены коэффициенты для разных грунтов.
| Тип грунта | Коэффициент m |
| Насыпной неуплотненный | 1 |
| Песчаный и гравийный | 1 |
| Супесь | 0,67 |
| Суглинок | 0,5 |
| Глина | 0,25 |
| Лессы и лессовидные | 0,5 |
Чтобы рассчитать ширину верха выемки, нужно воспользоваться формулой a2=H×m+a1+H×m.
Пусть a1=1 м, высота траншеи H=1,5 м, а грунт – глина, тогда a2=1,5×0,25+1+1,5×0,25=1,75 м
Далее объем траншеи, вырытой на ровной местности, вычисляется по формуле V=(a1+a2)/2×H×L
Если принять, к примеру, L=12 м, получится V=(1+1,75)/2×1,5×12=24,75 м³
Наиболее сложные вычисления потребуются для расчета объема траншеи с откосами на местности с перепадом высот. Вводятся обозначения:
- a1 – ширина основания выемки, м,
- a2 – ширина верха в низшей точке, м,
- a3 – ширина верха в наивысшей точке, м.
Параметры a2 и a3 рассчитываются по уже известной формуле. Но нужно также знать высоту H1 и H2, соответственно. H1 пусть будет 1,5 м, а H2=2,5, a1=1 м, грунт – глина. Сначала определяется a2, а затем a3:
a2=H1×m+a1+H1×m=1,5×0,25+1+1,5×0,25=1,75 м
a3=H2×m+a1+H2×m=2,5×0,25+1+2,5×0,25=2,25 м
Помимо прочего, для вычисления объема нужно рассчитать площадь поперечного сечения выемки для низменного участка и высотного – F1 и F2, соответственно.
F1=(a1+a2)/2×H1=(1+1,75)/2×1,5=2,0625 м²
F2=(a1+a3)/2×H2=(1+2,25)/2×2,5=4,0625 м²
Примем L=12 м, возьмем коэффициент грунта для глины m=0,25 и подсчитаем объем выемки, учитывая вычисленные параметры:
V=(F1/2+F2/2-m×(H1-H2)2/6)×L=(2,0625/2+4,0625/2-0,25×(1,5-2,5)2/6)×12=36,25 м³
Исследования для подсчетов объема
Перед расчетами нужно провести исследование площадки для строительства При самостоятельном строительстве делают примерные расчеты. Но если работы выполняются специализированной организацией, проводятся исследования, позволяющие точно рассчитать, сколько кубов земли будет вынуто при рытье траншеи, и корректно определить объем и стоимость работ.
Для начала выполняется топографическая съемка, чтобы выяснить высоту грунта, наличие и относительный размер перепадов и прочее. Затем проводится камеральная обработка информации, чтобы установить дополнительные точки для более точного отображения значений. По результатам исследований составляется отчет, в соответствии с ним и определяется стоимость работ.
Цены на услуги по разработке и устройству
При подготовке сметных расчетов учитывают тип и характеристики планируемого объекта строительства, а также размер фундамента и уточняют вопрос, будет ли котлован размещаться на всей площадке либо только на отдельных его участках.
Кроме того, при составлении смет учитывают:
- Способ проведения работ — ручной или механический.
- Типы применяемых механизмов и машин.
- План перемещения земли и расстояние перевозок.
- Этап закрепление стен.
- Присутствие подземных вод и расположение наземных водоемов.
- Параметры грунта.
Пример сметы можно скачать здесь.
Примерная стоимость на разработку, засыпку, вывоз:
| № | Вид операций по расчету | Единицы измерения | Цена, рублей |
| 1 | Рытье песчаного грунта вручную | м3 | 720 |
| 2 | Разработка глинистого грунта и засоренного грунта с камнем, ручным способом | м3 | 1000 |
| 3 | Засыпка грунта методом послойной трамбовки | м3 | 500 |
| 4 | Выбор грунта с использованием экскаватора | м3 | 200 |
| 5 | Вывоз грунта транспортом | м3 | 400 |
| 6 | Обратная засыпка | м3 | 550 |
| 7 | Исправление профиля днища — грейдирование | м2 | 40 |
| 8 | Уплотнение грунта | М2 | 109 |
| 9 | Планировка основания механическими средствами | м2 | 130 |
Пример расчета расценок на выемку:
- Периметр выемки, 52 м.
- Площадь выемки, 160 м2.
- Глубина выемки, 3 м.
- Отношение глубины к длине откоса 1 : 2.
- Стоимость копки, 200 руб за куб (1 м3).
- Стоимость транспортировки, 450 руб./м3.
- Объем выборки грунта, 948.00 м3.
- Стоимость работ. 189600 руб.
- Стоимость перевозки грунта, 426600 руб.
Основные варианты планировки
Все необходимые размеры для расчета работ по подготовке ям, траншей и насыпей устанавливаются в ходе простых действий. Для упрощения расчета, объем будущего котлована делится на отдельные секции нормативной длины от 100 до 200 м.
Сначала определяют кубатуру грунта для каждого участка, а после результаты складывают. Далее принимают методику для производства работ, с учетом необходимости вывозки или складирования земли на площадке для обратной засыпки. Наиболее часто применяются следующие формулы и алгоритмы расчетов.

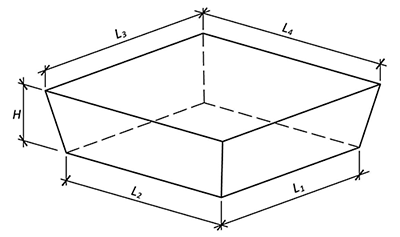

Формула расчета для многоугольника с откосами

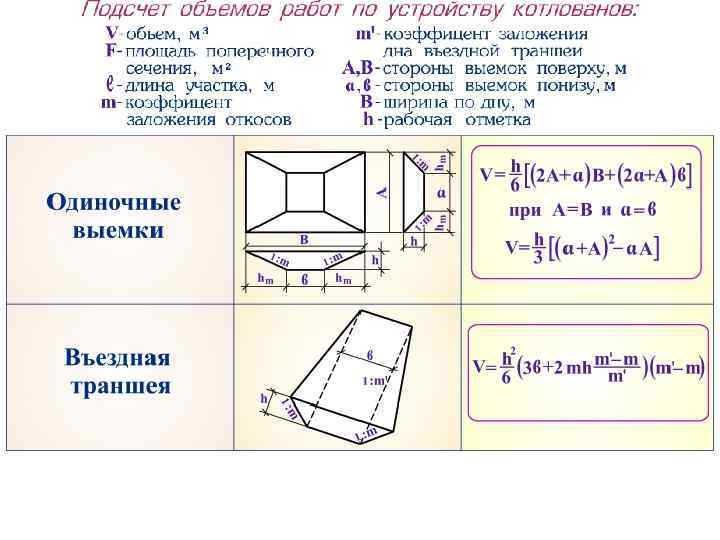

Для этой конфигурации котлованов вначале определяют верхнюю F1 и нижнюю F2 площади, разбив на несколько правильных фигур. Учитывая показатели глубины выемки H, находят среднюю линию и на ней определяют среднюю площадь Fсред выемки.
Общий объём выемки с конфигурацией многоугольника и откосами устанавливают по следующей формуле подсчета:
F1/F2/Fcp — верх, низ и середина площади выемки м2.
Для грамотного определения объема потребуется также добавить кубатуру въездных/выездных траншейных путей:
- Vкот. — чистый объём только выемки, м3;
- Vвъез/Vвыез. — объём въездных/выездных путей, м3;
- n — число въездных/выездных путей.
Из общего объема выемки определяют кубатуру срезанного растительного покрова, который, как правило, выполняют бульдозером и кубатуру снятия недобора у дна выемки, разрабатываемой экскаватором, чтобы не нарушать цельность и крепость почвы у основы фундамента.
С вертикальными стенками на ровном участке
Самый простой метод — выемка на ровном/спланированном участке, имеющим форму прямоугольника с отвесными стенами равного размера.
В таком случае формула, по которой необходимо произвести расчет будет иметь вид:
- V — величина объёма, м3;
- F- величина площади, м2;
- B — показатель ширины, м;
- H — фактическая высота, м;
- L — длина участка, м.
Например, для выемки простого прямоугольного сечения с габаритами:
- B =10 м;
- L = 6 м;
- Н =2 м;
- объем земляных работ (V) = 320 м3;
- площадь по плану (F) = 160 м2;
Расчет будет выглядеть так:
- V = 10 х 16 х 2 = 320 м3;
- F = L х B = 10 х 16 = 160 м2.
С вертикальными стенками, имеющих разные отметки вершин
Очень часто при разработке котлована, углы его имеют разные уровни, в результате чего приходится применять особую формулу.
Например, если яма имеет правильную прямоугольную форму из 4-х разных вершин:
- B =5 м;
- L=10 м;
- Н1=2 м;
- Н2=3 м;
- Н3= 2 м;
- Н4 =4 м.
- Объем земляных работ: (V) = 137.5 м3.
- Площадь (F) = 50 м2.
Вычисляем:
V = B х L х ( H1 + H2 + H3 + H4 )/4 = 5 х 10 х ( 2 + 3 + 2 + 4 )/4 = 137.5 м3.;
F = B х L = 5 х 10 = 50 м2.
С откосами на спланированной местности
Размеры ширины В осн и длины L осн у основания определяют по размерам сооружения, учитывая разрыв между ним и подошвой откоса более 3 м. Размеры у верха котлована рассчитывают с учетом крутизны откосов. Она зависит от коэффициента откоса.
Этот показатель можно посчитать путем деления высоты углубления выемки к заложению откоса, формула выглядит так:
Например, для выемки, имеющей характеристики:
- Ширина у основания выемки (Bосн),4 м;
- длина основания выемки (Lосн), 6 м;
- высота (H), 2 м;
- выбран грунт: суглинок;
- коэффициент m = 0.5.
- Bверх = H * m + Bосн + H * m = 2 * 0.5 + 4 + 2 * 0.5 = 6 м.
- V = ( Bосн + Bверх ) / 2 * H * Lосн = ( 4 + 6 ) / 2 * 2 * 6 = 60 м3.
- Объем траншеи будет равен (V) = 60 м3.
- F = ( Bосн + Bверх ) / 2 х H = ( 4 + 6 ) / 2 х 2 = 10 м2.
- Площадь сечения: (F) = 10 м2.
Аналогично для выемки, имеющую квадратную форму формула будет иметь вид:
Для котлована, с конфигурацией многоугольника:
Данные формулы можно использовать для установления объемов не широких выемок меньше 15 м. Они смогут углубляться драглайном, который будет находиться на поверхности земли.
При большой ширине, грунтовые операции выполняют экскаватором на дне, с вариантом «прямая лопата», в таком случае к кубатуре выемки нужно добавить величину для обустройства въездов.

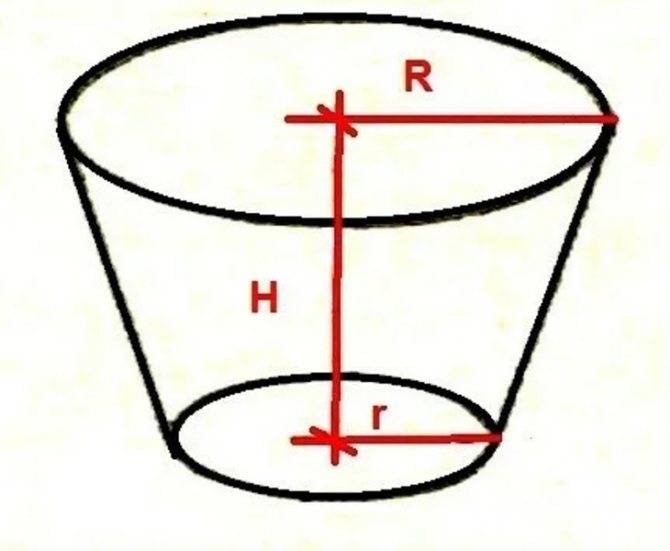

Яма с круглым сечением, имеющий откосы
Для котлованов с круглым сечением с откосами, кубатуру выемки рассчитывают по формуле для перевернутого усеченного конуса.
В усеченном конусе R и r, соответственно — верхний и нижний радиусы.
Например, для круглого колодца, имеющие откосы:
- Ширина нижнего основания D1=2r, 3 м;
- верхний диаметр D2= 2R, 5 м;
- высота котлована (H), 3 м;
Формула для расчета объема:
Объем котлована будет равен: V = 37.699 м3
Ямы для объектов, имеющих и цилиндрические, и конические части, например, отстойники и метантенки, как правило, строятся группами. Их выкапывают в грунт в 2 стадии:
- сначала организуют общую выемку прямоугольной формы до отметки установки цилиндрических компонентов;
- после выполняют выемку для конических элементов, следовательно, и расчет объема выборки грунта осуществляют в 2 стадии.
Примеры других подсчетов
В Интернете существует большое количество фотографий чертежей, которые наглядно демонстрируют формулы и примеры расчетов объемов траншей (м3) разных форм и видов. При этом используются расчеты не только объемов, но и площади, периметра, указываются коэффициенты и буквенно-цифровые значения, которыми обозначаются показатели.
Например, формула: P = P1 + P2 + P3 + P4, где P – длина (или сумма длин показателей) верхушки, подсчитывает габариты криволинейных траншей целиком, используя данные отрезков разного направления по верху углубления. Рассматриваемое Р всегда представлено как: Р = Р1 или Р = Р2 и т.д.
Если происходит подсчет по низу, особенно при откосах, то подсчитывают длину траншеи с помощью такой формулы: Т = Т1 + Т2 + Т3 + Т4, где:
- Т = Т1,
- Т = Т2 – показатель длины нижней части.
Крутизна откоса часто составляет 1м (Н=1м), поэтому соотношение глубины к длине откоса равно 1:1 и Р1= 10м, то Т1=10-1-1= 8м (+1 м с каждой стороны) – наглядный пример.
Величина, называемая шириной траншеи (В), всегда указывает реальную цифру по дну.
Если говорят о соотношении глубины углубления к длине откоса, то подразумевают такое понятие, как крутизна откоса. Она в каждом конкретном случае разная, зависит от вида разрабатываемой почвы, заданной глубины, на которую влияет уровень промерзания и близость вод в грунте.
Если предполагается, что в траншеи будут устанавливаться сваи, то в расчетах обязательно указывается их количество и глубина, обозначаемая F. Отступ крайних свай всегда указывается m – по дну, к центру выемки.
Простые чертежи и расчеты примерно представлены таким образом, как на фотографии ниже:
Здесь:
- L – длина;
- B – ширина дна;
- H – высота;
- A – ширина верхушки.
Если при подсчете показатели ширины верха и дна являются разными, то для них еще рассчитывают объем C, называемый полезным, и объем откосов D.
Любая инструкция по началу расчетов начинается с правильного проведения замеров. При этом полученные значения должны опираться на будущие эксплуатационные характеристики и планируемое проведение коммуникационных систем: канализации, водопровода, телефонной связи, газопровода, вентиляций и т.д.
Верхняя ширина A должна просчитываться таким образом, чтобы в сформированной траншее могли работать работники коммунальных служб. B, показывающая ширину дна, больше всего используется в виде показателя для углублений откосов. Дно и верхушка ямы могут отличаться, поэтому данная цифра помогает определиться разницей между верхом и низом.
Глубина траншеи H зависит от прямого назначения и формируется в ленточном фундаменте по СНиП 3.02.01-87. Средние показатели ее составляют 0, 5-2, 5 м. Если коммуникации должны располагаться ниже запланированного размера, то к рассчитываемому показателю обязательно добавляют величину в пределах 0, 8 м.
Объем траншеи с откосами по затратам
Дано:
- L (длина) – 6 м;
- S (площадь) – 3, 6 м2;
- Vт (объем) – 3, 6 м3.
Сколько стоит выкопать такую траншею? Используя формулу общего расчета V = (a + b) /2 ∙ h ∙ L, и извлекая необходимые показатели из общей площади и объема траншеи, перемножаемых между собой, с учетом полезного объема 2, 88 м3 и объема откосов 0, 72 м3, расходы компании составят для сметы:
- за копку траншеи – 1800 рублей;
- за вывоз грунта – 720 рублей.
Общий итог затрат по земельным работам равен 2 520 рублей.
Еще также при расчете иногда нужно указывать показатель (ф) и удельное сцепление грунта (с). В СНиП существуют таблицы, в которых указывается крутизна откосов, в зависимости от почвы. Поэтому готовые показатели из таблиц можно подставлять в формулы.
Vт = 12 м3.
Площадь поперечного сечения (F) = 2 м2.
V = a x H x L = 1 x 2 x 6 = 12 м3.
F = a x H = 1 x 2 = 2 м2.
С вертикальными стенками, с перепадом высот
Vт = 15 м3.
Площадь поп. сеч. (F1) = 2 м2. Площадь поп. сеч. (F2) = 3 м2.
V = a х (H1 + H2) / 2 х L = 1 х (2 + 3) / 2 х 6 = 15 м3.
F1 = a х H1 = 1 х 2 = 2 м2.
F2 = a х H2 = 1 х 3 = 3 м2.
С откосами на спланированной местности
Суглинки: коэффициент m = 0, 5.
Vт = 24 м3.
F = 4 м2.
a2 = H x m + a1 + H x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.
V = (a1 + a2) / 2 x H x L = (1 + 3) / 2 x 2 x 6 = 24 м3.
F = (a1 + a2) / 2 x H = (1 + 3) / 2 x 2 = 4 м2.
При заданных показателях типов почв по размеру a2, всегда учитывается коэффициент m.
С откосами, с перепадом высот
Суглинки, при коэф. m = 0, 5.
Vт = 34 м3.
F1 = 4 м2.
F2 = 7, 5 м2.
a2 = H1 x m + a1 + H1 x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.
a3 = H2 x m + a1 + H2 x m = 3 x 0, 5 + 1 + 3 x 0, 5 = 4 м.
F1 = (a1 + a2) / 2 x H1 = (1 + 3) / 2 x 2 = 4 м2.
F2 = (a1 + a3) / 2 x H2 = (1 + 4) / 2 x 3 = 7, 5 м2.
V = (F1 / 2 + F2 / 2 — m x (H1 — H2)2 / 6) x L = (4 / 2 + 7, 5 / 2 – m x (2 — 3)2 / 6) x 6 = 34 м3.
Уклон для откосов в данном примере принят одинаково, по всей длине траншеи.
Расчет объемов земляных работ
Площадь поперечного сечения (F) = м2
Площадь поперечного сечения (F1) = м2
Площадь поперечного сечения (F2) = м2
#3. Траншея с откосами на спланированной местности
Площадь поперечного сечения (F) = м2
Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы)
Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.
#4. Траншея с откосами, с перепадом высот
Площадь поперечного сечения (F1) = м2
Площадь поперечного сечения (F2) = м2
Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы)
Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.
Уклон откосов в данном расчете принят одинаков по всей длине траншеи.
Ширина верха котлована (L3) = м2
Длина верха котлована (L4) = м2
Описание
Траншея — это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).
При устройстве ленточного фундамента ширину траншеи рекомендуется принимать на 600 мм больше ширины основания фундамента bф (для возможности выполнения монтажных работ, проход людей).
Траншея с вертикальными стенками на спланированной местности — самая простая форма выемки. В основном применяется при низкой высоте траншеи и при производстве работ в зимних условиях, когда откосы траншеи заморожены, и нет опасности обвала грунта, так же применяется при устройстве механических креплений стен выемки (распорных; консольных; консольно-распорных).
Крутизна откосов в зависимости от вида грунта и глубины выемки
| Наименование грунтов | Крутизна откосов (отношение его высоты к заложению — 1:m) при глубине выемки, м, не более | ||
| 1.5 | 3 | 5 | |
| Насыпной неуплотненный | 1:0,67 | 1:1 | 1:1,25 |
| Песчаный и гравийный | 1:0,5 | 1:1 | 1:1 |
| Супесь | 1:0,25 | 1:0,67 | 1:0,85 |
| Суглинок | 1:0 | 1:0,5 | 1:0,75 |
| Глина | 1:0 | 1:0,25 | 1:0,5 |
| Лессы и лессовидные | 1:0 | 1:0,5 | 1:0,5 |
Объем выемки траншеи можно опрделить как произведение площади поперечного сечения на длинну.
Объем обратной засыпки определяется как разность между объемом выемки и монтируемых конструкций (фундаментных блоков, труб).
Котлован — выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений.
Источник
Как определить, какая потребуется яма и ее размеры?
Проектирование котлованной ямы происходит с учетом фундамента, на котором будет проходить стройка.
Само расположение проекта зависит от некоторых природных факторов:
- типа земли и уровня ее возможного промерзания;
- габарита и массы будущего сооружения;
- вида выбранной основы;
- сейсмичности;
- уровневого подхода вод в грунте.
Процесс работ начинается на участке только после геологической разведки и лабораторного исследования климатических условий. При этом всегда учитываются нормы СНиП 3.02.01. Имеют значение также выбранная форма котлованного углубления (ленточная, круглая, свайная или прямоугольная).
Объемы котлованной выемки рассчитываются с помощью такой формулы:
Когда разрабатывается котлован по механизированному способу, учитывается отсутствие отметки до проектного показателя в 0,1 м. Недобор необходим, чтобы исключить нарушения в природном грунте. Поэтому здесь применяют только ручные работы. При процессах обратной засыпки вычитают объем основания из получившегося объема всей разработки.
Выемка с вертикальными стенами
- Ширина (L1), м – 4.
- Длина (L2), м – 6.
- Высота (H), м – 2.
- Объем (V) = 48 м3 – V = L1 * L2 * H = 4 * 6 * 2 = 48 м3.
- Площадь (F) = 24 м2 – F = L1 * L2 = 4 * 6 = 24 м2.
Углубление с вертикальными стенами, при разных величинах вершин
- Начало формы.
- Ширина (L1), м – 4.
- Длина (L2), м – 6.
- Высота (м):
- (H1) – 2.
- (H2) – 2.
- (H3) – 2.
- (H4) – 2.
- Объем (V) = 48 м3, V = L1 * L2 * (H1 + H2 + H3 + H4) / 4 = 4 * 6 * (2 + 2 + 2 + 2) / 4 = 48 м3.
- Площадь по плану (F) = 24 м2, F = L1 * L2 = 4 * 6 = 24 м2.
С откосами
- Ширина(L1), м – 4.
- Длина (L2), м – 6.
- Высота (H), м – 2.
- Выбран грунт: суглинки > коэф. m = 0,5.
- Объем углубления (V) = 70,667 м3.
- Ширина верха (L3) = 6 м2.
- Длина верха (L4) = 8 м2.
- V = (H / 6 * (2 * L1 + L3) * L2 + (2 * L3 + L1) * L4) = (2 / 6 * (2 * 4 + 6) * 6 + (2 * 6 + 4) *8) = 70, 667 м3.
- L3 = H * m + L1 + H * m = 2 * 0.5 + 4 + 2 * 0, 5 = 6 м.
- L4 = H * m + L2 + H * m = 2 * 0.5 + 6 + 2 * 0, 5 = 8 м.
Главным правилом устройства выемки является следующее – подошва основания возводимого здания не должна быть ближе, чем 50 см от вод в грунте. Чем выше это значение, тем лучше.
Чтобы производить инженерные расчеты, необходимо профильное образование (инженерное). Например, при утверждении плана, подсчитывают угол наклона откоса, который зависит от вида почвы. Правильно его просчитать может только специалист.
В таблице СНиП 12-03-99 указаны глубины грунтов, которые используют при определении объемов работ по коэффициентам разрыхления, оформленных по таблицам в этих правилах.
Состав грунта определяется с помощью способов геодезии. Расчет сопротивления грунта определяется по формуле, указанной на фотографии:
Показатели грунта посмотреть по таблице, и вставить значения.
Главная формула расчета сопротивления грунта в данном случае выглядит так:
R0 относится к фундаментам, с шириной b1 = 1 м и глубиной d1 = 2 м, поэтому:
Ответ: 265 кПа
Уровень расположения почвы, ее сейсмичность, грунтовых воды и способность к промерзанию определяются по ГОСТу 24847-2017. Посмотреть их можно на сайте.
Сезонное промерзание измеряется мерзлотомером Ратомского (MP) с помощью специальных способов бурения.
До принятия решения о рытье углублений, проводят также расчеты по несущей способности почвы. Для этого используют следующую формулу:
Нагрузка дома всегда разделяется по площади нижней части фундамента. Чтобы определить площадь подошвы из железобетона, примерные показатели делят на значение грунта и показатель допустимой нагрузки.
Разработка объемно-планировочного решения возводимого здания и составление проекта должно быть одобрено специалистами отдела архитектуры местных уполномоченных органов власти.
Как именно выполняется чертеж плана котлована, разработанный под конкретный фундамент, можно посмотреть в документе на фото:
Если при земляных работах используется специальный транспорт, нарушается плотность залежавшихся почвенных слоев. Поэтому при проведении расчетов, всегда учитывают, что при разработке земли используют значение К – 20-30%. Данный коэффициент считается поправочным.
С вывозом грунта
- Длина – 70 м
- Глубина – 5 м
- Ширина – 30 м
- Общий объем = 70*5*30 =10 500 м3
Для вывоза земли общий объем всегда будет больше. Для этого нужно:
От точности расчетов и учета всех факторов технологического, лабораторного и природного значения зависит правильность проведения земельных работ и стойкость сооружения.
Траншеи под фундамент бывают с вертикальными, наклонными и укрепленными стенками.
Несоблюдение нормативов допустимого уклона кровли и последствия
Проектирование крыши из профлиста с минимальным наклоном нужно выполнять в строгом соответствии со строительными нормами, технологическими рекомендациями производителей кровельного покрытия и профессиональных кровельщиков. В противном случае высокая вероятность серьезных проблем:
Протекание – могут возникать во время сильных осадков в местах нахлестов соседних листов и креплений.
Продавливание – большой снежный покров создает значительные нагрузки, которые могут не только продавить покрытие, но и деформировать стропильную конструкцию.
Деформация покрытия – при неправильном креплении сильные и резкие порывы ветра способны сорвать профилированные листы с крыши.
Большие теплопотери – при отсутствии теплоизоляционного слоя или неправильном формировании «кровельного пирога»
Вывод простой – при самостоятельном выборе уклона и монтаже кровли из профнастила нужно руководствоваться только экспертной информацией. Все операции надо выполнять ответственно по принципу «7 раз отмерь, 1 раз отрежь» и предельно аккуратно.
Калькулятор расчета котлована и объема земляных работ
Инструкция для калькулятора расчета земляных работ котлована
Представляем Вам онлайн калькулятор, который осуществляет расчет и определение объёмов земляных работ для котлована.
Все параметры указываем в метрах
X — Ширина котлована.
B — Глубина.
Y — Длина.
Весь процесс включает в себя рытье ямы-котлована для фундамента дома, канализации коттеджа, водоема или бассейна, водоснабжения или дренажа виллы.
Во время подготовки и производства главным этапом является – правильная оценка количества выработанной почвы.
Проектирование и стоимость земляных работ
Полная оценка будет состоять из рытья ямы и вывоза объёма вынимаемого грунта. Рекомендуется тщательно спланировать, куда будет перемещаться плодородные слои почвы, которые можно применять для приусадебного участка. Неплодородную землю, можно использовать для подсыпки фундамента, спланировать сад, огород или просто вывезти за его пределы. Следует заранее найти места, куда будет вывозиться выкопанный или отработанный грунт.
Важно! В процессе рытья, расценка за 1 м³ почвы может увеличиваться с увеличением глубины траншеи. Таким образом, стоимость от поверхности земли вглубь до 1 метра, и глубже зачастую увеличивается в два раза
Вывоз почвы – зачастую дополнительная статья расходов. Для того, чтобы не было непредвиденных растрат, следует заблаговременно оговорить все этапы и их стоимость с подрядчиком.
Перед монтажом опалубки для заливки фундамента необходимо учесть запас по размеру котлована.
Вызвать технику или выкопать самостоятельно?
Перед тем, как определиться, каким способом рыть яму, рассмотрим достоинства и недостатки каждого метода.
Если процесс будет выполняться ручным способом, то Вы получаете аккуратную и точно подогнанную по размеру яму.
Если объемы земли относительно маленькие и при доступной рабочей силе, то итоговая цена выполняемых вручную работ будет гораздо дешевле, чем при аренде специальной техники или экскаватора. Также данный метод позволяет проще осуществлять контроль геометрии и параметров будущей траншеи под фундамент.
В том случае если планируются выкопать большой объем почвы, то по производительности и в целях сохранения времени будет предпочтительней заказать экскаватор. Но в любом случае, выбор остается за Вами.
Поэтапный процесс
Вначале выполняем разметку под будущий котлован. Лучше всего это сделать при помощи колышек, которые нужно воткнуть по периметру участка, и соединить их тонким цветным шнуром, обозначив место проведения работ. Чтобы проконтролировать геометрию будущей ямы, необходимо будет замерять две диагонали, которые обязательно должны совпадать.
Данный метод не является профессиональным и лучше всего подойдет относительно ровных земельных участков.
Если Вам нужно более точная разметка запланированных земляных работ, то правильней всего использовать следующую методику.
На небольшом расстоянии от котлована нужно будет вкопать деревянные столбики или металлические прутья группами по 2 штуки (обноски). На этих столбиках будут фиксировать доски в горизонтальном положении, на которые натягиваем шнуры. Старайтесь зафиксировать доски относительно друг друга на одном уровне.
При помощи перемещения шнуров, Вы сможете добиться идеальной разметки. Оставшиеся обноски можно применять при установке опалубки под ленточный фундамент.
Если есть лазерный уровень, теодолит, нивелир, то они значительно облегчат Вам работу.
Выполняем контроль геометрии
Чтобы получить точный угол равный 90° используем хитрый метод. Берем треугольник, у которого стороны имеют соотношение 3:4:5 метра с одним углом в 90°. На одной из сторон откладываем от угла 3 метра, а на другой стороне 4 метра, при этом между этими точками расстояние должно быть равным 5 метрам.
Копаем котлован
Если планируется сильно углубиться или же в районе проведения работ находится слабый грунт, то в первую очередь необходимо обеспечить безопасность. Лучше всего делать стенки траншеи с небольшим уклоном, что предотвратит осыпание грунта.
Для контроля дна и стенок можно использовать уровень и рейки достаточной длины.
