Как обойти трубу натяжным потолком
В пространстве под потолком можно спрятать коммуникации, проходящие горизонтально. Часто в комнате располагаются вертикальные стояки трубопровода. Поэтому при установке покрытия потребуется осуществить обводку трубы.
Трубопроводы имеют различную конструкцию: они бывают разборными или неразборными. Отдельно выделяют конструкции, находящиеся в центре помещения или рядом со стеной. Это может быть одиночная колонна или групповые стояки.
Есть несколько способов обвода трубы для натяжных потолков. Способ монтажа определяют с учетом материала. Пленка ПВХ непрочная. Она имеет высокую склонность к разрывам. Полотно из текстиля считается более устойчивым. Помимо материала, следует брать в расчет метод установки натяжного потолка и вероятность осуществления монтажа без разреза.
Без разреза покрытия
Если расположение элементов скученное, или диаметр трубопровода большой, их нужно спрятать в короб. Он может быть сделан из гипсокартона, древа, алюминия, фанеры или пластмассы. Такая маскировка подойдет для ванной или туалета — комнат, где присутствует вентиляция, водоснабжение и канализация. Тогда обвод надо заменить обходом выступа на поверхности потолка.
Вертикальный короб устанавливают в виде каркаса из профилей. Ее верхнюю часть укрепляют поперечной деталью для фиксации багета. Рекомендуется сделать отступ от трубопровода и кранов около 3 см. После обшивочных работ натянуть потолок.
Сначала к плите перекрытия монтируют закладную. Она представляет собой брус или металлический профиль. Это станет основой конструкции. Ниша требуется для того, чтобы скрыть верх трубопровода.
Без резки пленки или текстиля обходятся, когда трубопровод большой, а колонна находится на стыке полотен. Для этого применяют специальный стыковой профиль. В конце багет фиксируют к колонне так же, как и к стене.
Обвод вытяжки или вентиляции
Обведение трубопровода со съемной конструкцией осуществляется совсем иначе, это относится к вытяжкам и иным разборным элементам.
Обвод начинается с разметки местоположения коммуникации. Затем делают и закрепляют закладной элемент. Его нижнюю часть нужно выставить вровень с полотном. Допустимо использовать купленные платформы.
Далее нужно натянуть материал. Потом приклеить на место закладной кольцо обвода труб и прорезать отверстие. После этого произвести монтаж, зафиксировав вытяжки. Сделать вспомогательную теплоизоляцию для избежания перегрева.
Гофрированные воздуховоды уже имеют защиту. Трубопровод обладает внутренним слоем из специального материала, толщиной от 50 до 100 мм.
Скрытый обвод труб отопления
При монтаже натяжного потолка из ПВХ применяют специальные пластиковые детали для фиксации области разреза. Они позволяют сделать скрытый или наружный обход. Первый способ считается наиболее эстетичным. Его осуществляют с помощью гарпуна. Это профиль из мягкой пластмассы, приваренный к периметру полотнища.
Пошаговая инструкция:
- Для начала проводят замеры расстояний и диаметра трубы. Делают армирующую пластину для обвода. Затем ее нужно надеть на трубы и отметить линию среза. Для профиля она составляет не менее 4-5 мм.
- Далее сделать разметку для установки армирующей детали. Измерить расстояние от самого близкого к трубопроводу угла до его середины и умножить на показатель усадки (это примерно 7-12%). При нижнем пределе умножить на 0,93.
- Приклеить пластину к полотну. Требуется нанести клей максимально близко к отверстиям и срезу. Приложить материал строго по меркам.
- Усилить край обвода посредством приклеивания двух слоев полотна по ширине элемента.
- Острым приспособлением разрезать полотно по срезу, удалить лишнее. В отверстиях прорезать материал, вывести его наружу, приклеить к гарпуну.
- Надеть обвод на трубопровод и склеить участки детали, чтобы они не разошлись при натягивании.
- Заправить полотно в багет, удерживая пластину ровно.
https://www.youtube.com/watch?v=ez8Kiy_ccYo
Наружное обведение часто практикуют при монтаже с текстилем. Пленка не подходит из-за большого риска разрыва при натягивании. Для работы с таким вариантом обхода нужен большой опыт и навыки.
Если труба находится далеко от стен
Когда она располагается далеко от стен, лучше всего установить натяжные потолки способом без разрезов. При таком варианте риск совершить ошибки существенно снижается. Нужно сделать монтаж кольца снаружи полотна.
Как обойти трубу при монтаже натяжного потолка
Наиболее простой и доступный способ решить проблему с трубами состоит в том, чтобы использовать штатный комплект, материалы и технологию обхода. Любые самодельные варианты, мало того, что не дают гарантии, это еще и дополнительный риск:
- Качество соединения шва нестандартным способом неизвестно, зачастую может привести к неустраняемому повреждению натяжного полотна;
- Долговечность узла обхода труб неизвестна.
Поэтому, прежде всего, важно покупать только проверенные материалы, а принцип сборки, позволяющий обойти трубу натяжным потолком, изложен на видео. К сведению! Если бы существовали простые и универсальные методы построения обхода, то производители натяжных потолков давно бы использовали их на практике. К сведению! Если бы существовали простые и универсальные методы построения обхода, то производители натяжных потолков давно бы использовали их на практике
К сведению! Если бы существовали простые и универсальные методы построения обхода, то производители натяжных потолков давно бы использовали их на практике.
Необходимые инструменты и материалы
Для того чтобы собрать узел, к стандартному набору, используемому при сборке натяжных потолков, необходимо приобрести дополнительный инструментарий, фурнитуру и расходные материалы:
- Строительную рулетку;
- Маркер;
- Накладки для построения обхода трубы;
- Клей, специально предназначенный для ремонта и склеивания ПВХ полотна или пленки;
- Обрезки натяжного потолка;
- Канцелярский нож.
Установка узла выполняется во время крепления полотна или пленки на каркасе, поэтому нужен помощник, который подогревал бы тепловой пушкой часть пленки в непосредственной близости к трубам, пока второй работник ставил обход.
Техника обвода натяжного потолка вокруг трубы
Методика, позволяющая обойти препятствие на потолке, выглядит следующим образом. Первоначально нужно измерить рулеткой расстояние от ближайшего ориентира, например, от бокового профиля до труб.
Это необходимо для того, чтобы перенести разметку на заготовленное натяжное полотнище и наклеить с обратной стороны планку обвода. Клей сохнет быстро, поэтому через 10-15 минут можно приступать к установке декора на потолок. Длину ножки накладки подбирают такой, чтобы край на 2-3 мм не доходил до гарпуна.
После наклейки кольца гарпун разрезают до центра отверстия
Далее самое сложное, нужно разместить натяжное полотно так, чтобы линия разметки располагалась точно напротив стояка. Пленку фиксируют, греют, растягивают на каркасе с заделкой гарпуна в замки профиля. Зона шириной в 20-25 см, располагающаяся напротив трубы, остается незакрепленной на багете.
Остается лишь сделать непосредственный обвод трубы:
- Разогреть натяжное полотно;
- Разрезать пленку по внутренней линии на ножке обводного элемента;
- Завести трубу в разрез, натянуть кромки и закрепить их на багете.
Чтобы линия разреза не разошлась, пленку вдоль гарпуна дополнительно подклеивают с тыльной стороны кусочком ПВХ ткани.
Разрез нужно обязательно заклеить
Таким способом можно обойти любые трубы. Если диаметр стояка оказался чуть меньше внутреннего размера накладки, то появится щель. Чтобы закрыть их, поверх обходного узла наклеивают разрезное кольцо из ПВХ пластика.
Столбы и колонны
Обычно для установки натяжного потолка в помещении с колоннами или столбами используют разделители. Разделители натяжных потолков предназначены для того чтобы эстетично состыковывать полотна на больших площадях, обходить столбы и колоны, делать крепче большие натяжные конструкции.
Нужно спроектировать натяжной потолок так, чтобы колонна находилась в районе стыка двух полотен. В этом случае разделители устанавливают так, чтобы полотна состыковывались на одном уровне между стен и колонн. При этом на колоннах крепятся багеты для заправки полотна с двух сторон. Сам стык закрывается небольшой декоративной вставкой для разделителей.
Для наилучшего вида желательно сделать конструкцию так, чтобы было как можно меньше разделителей, а потолок казался наиболее цельным.
Натяжные потолки вокруг трубы у стены
При раскройке полотна намечают на нем центр трубы.
Наносят на разрезное кольцо или планку клей и, совмещая центр кольца или отверстия в планке с отмеченным на полотнище центром трубы, наклеивают армирующую накладку на полотно. Планка наклеивается перпендикулярно ближайшему краю полотна и ее размер должен быть таким, чтобы она упиралась в багет. Разрезное кольцо также надо наклеивать разрезом перпендикулярно к ближайшему краю полотна;
Следует использовать цианакрилатовый клей. Он известен под названиями «Секунда», «Супер-момент» и т.д.
Армирующая планка
В качестве армирующей накладки лучше использовать разрезные планки или кольца фабричного производства. Их можно сделать и самому — из листа поликарбоната или любого другого пластика толщиной 1-2мм. Диаметр отверстия в кольце должен превышать диаметр трубы на 3-5 мм, а диаметр кольца быть еще на 2 см больше. То есть диаметр кольца равен диаметру трубы + 25 мм.
«Какие трубы лучше установить в квартиру?» — статья под этим названием расскажет вам и о том, какие бывают трубы для внутриквартирных и магистральных коммуникаций, и как их применять
Описанная в этой статье технология касается, в основном, плёночных натяжных потолков. О тканевых читайте здесь: http://remontspravka.com/tissue-ceiling/
Если вы делаете проводку труб сквозь помещения, то, возможно, натяжные потолки вам придётся на время этой операции снять. Тому, как это сделать, посвящена специальная статья на нашем сайте
Как отремонтировать натяжной потолок?
Аналогичным образом рассчитывается ширина армирующей планки.
После высыхания клея в полотнище натяжного потолка внутри отверстия в армирующей накладке вырезается кружок под трубу. Через разрез в армирующей пластине или кольце полотнище потолка разрезают вплоть до ближайшего края (в том числе гарпун, если он есть).
Армирующие кольца
При монтаже натяжного потолка, когда до трубы остается с обоих сторон по 20 см, края армирующей накладки разводят в стороны по разрезу и заводят между ними трубу, пока она не встанет «по месту» в отверстии армирующей накладки. После чего края накладки сводят до смыкания разреза, полотно запассовывают в багет. Если было использовано разрезное кольцо, то вдоль разреза в полотне наклеивают «замок» — пластиковую планку, предохраняющую полотно от «расползания.
Профессиональная окантовка трубы
Профессиональные монтажники все эти операции выполняют непосредственно в ходе установки натяжного потолка. Такой подход позволяет избежать погрешностей, вызванных термическим расширением потолка при его нагреве.
Обвод на полотнах из ПВХ
Любые работы, связанные с резкой уже натянутых ПВХ потолков, следует выполнять осторожно — рез может привести к разрыву полотна. В данной ситуации риск можно свести к минимуму. Поскольку габариты заготовки уже известны и четко ограничены приваренным гарпуном, профессионалы рекомендуют заранее определить место, где пройдет труба отопления и приклеить обвод до монтажа полотна
Поскольку габариты заготовки уже известны и четко ограничены приваренным гарпуном, профессионалы рекомендуют заранее определить место, где пройдет труба отопления и приклеить обвод до монтажа полотна.
Для одной или нескольких далеко отстоящих друг от друга труб проще приобрести уже готовые пластиковые обводы. Их ассортимент охватывает все используемые в сантехнике размеры, а при необходимости диаметр пластикового кольца легко расширить ножом. В случае, когда две трубы стоят рядом, из пластика толщиной 2-5 мм делается общая закладная пластина:
Производится замер диаметров труб, расстояний между ними и до стены.
Результаты замеров наносятся на прямоугольную заготовку. Остаток материала вокруг отверстий для труб должен быть не менее 10 мм.
Отверстия в толстом пластике вырезаются коронкой соответствующего диаметра на малых оборотах дрели. Тонкий пластик прорезают ножом.
От краев окружностей по направлению к стене делаются разрезы для продевания труб.
Надев площадку на трубы и пододвинув ее вплотную к багету, на пластине наносят метку по его внешней стороне.
Обрезая обращенную к стене сторону обвода, отступают от намеченной по багету линии на 5-10 мм внутрь
Важно не забыть про этот отступ при наклейке на полотно!
Края обвода скругляют ножом и снимают фаски с обращенной к покрытию стороны — острые углы будут заметны и могут порвать полотно. Завершают обработку шкуркой-«нулевкой».. Место расположения обвода на полотне можно определить двумя способами
Первый точный, но трудоемкий — нужную сторону полотна прогревают до рабочей температуры и натягивают по углам, а на багете наносят положение осей труб. Для второго способа используют рулетку. Замерев расстояние от ближайшего угла помещения до труб, переносят его на полотно
Место расположения обвода на полотне можно определить двумя способами. Первый точный, но трудоемкий — нужную сторону полотна прогревают до рабочей температуры и натягивают по углам, а на багете наносят положение осей труб. Для второго способа используют рулетку. Замерев расстояние от ближайшего угла помещения до труб, переносят его на полотно.
Перед наклейкой положение обвода отмечают на полотне карандашом — клеи с моментальным схватыванием требуют точного попадания на место. Отогнув гарпун под 90˚ к полотну, отмеряют от него расстояние, равное ширине внешнего ребра багета плюс добавленный при обрезке отступ. Намеченные оси труб совмещают с разрезами обвода. Клей наносят на пластик вокруг отверстий и вдоль разрезов. Проклеивать заготовку по периметру не обязательно.
После наклеивания полотно прорезается по разрезам обвода вместе с гарпуном. В отверстиях делаются дополнительные радиальные резы, рассекающие круг ткани на 4-8 секторов. Полученные лепестки отгибают внутрь и подклеивают к пластине. При установке натяжных потолков вначале надевают обвод и фиксируют гарпун в месте нахождения закладной, а затем переходят к углам. При желании рез на пластине заклеивают полоской ткани.
Когда можно обойтись без обводки трубы натяжным потолком
Использование гипсокартонного короба существенно усложняет конструкцию потолочной отделки, но, с другой стороны, отсутствие надрезов и элементов обхода — это гарантия долговечности полотна или пленки на потолке.
Не обязательно строить короб размером в 10-20 см, обычно трубы отопления, проходящие через потолки в квартире, отстоят от стен на 5-6 см. Для того чтобы не использовать узел обхода, достаточно уложить несущий профиль на деревянный брус или несущий П-профиль, пришитый по периметру стен комнаты.
Проход через потолочный бордюр
В этом случае труба окажется за багетом, нужно будет только подшить нижнюю часть бруса полосками гипсокартона или закрыть полиуретановыми потолочными бордюрами.
Важно! Иногда нужно установить канал вытяжки или трубу от газовой колонки. В этом случае нет необходимости разрезать пленку или ткань от точки прохождения до края. Достаточно наклеить термоусадочное кольцо по диаметру чуть больше наружного размера кожуха и установить трубу в отверстие
Причем, сделать это можно после установки натяжных потолков
Достаточно наклеить термоусадочное кольцо по диаметру чуть больше наружного размера кожуха и установить трубу в отверстие. Причем, сделать это можно после установки натяжных потолков.
Как обойти трубу ПВХ-пленкой?
Обойти трубу виниловым натяжным потолком можно скрытым и открытым способом. Первый используется намного чаще, так как он позволяет придать конструкции красивый и завершенный внешний вид. Именно поэтому мы предлагаем рассмотреть установку скрытым способом более подробно.

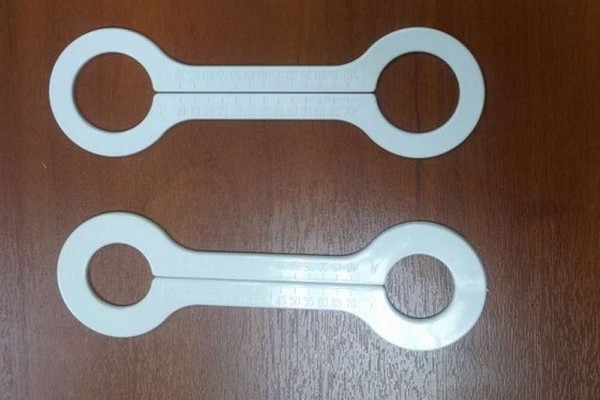

Рис.5. Пластины для обвода трубы натяжным потолком
Монтаж потолка с использованием пластикового обвода выполняется в соответствии с представленной ниже инструкцией:
·Подготовка обвода. Большинство обводов имеет два отверстия, которые позволяют установить натяжной потолок в помещении, в котором проходит несколько труб. Если труба одна, то вторая часть срезается так, чтобы между профилем и пластиковой пластиной сохранился зазор в 4-5 мм.
·Определяем место расположения обвода. Подготовленную пластиковую пластину нужно закрепить на полотне. Определить место расположения обвода можно, измерив расстояние от профиля до центра трубы
Важно не забыть учесть при этом процент усадки ПВХ-пленки
Рис.6. Фиксация обвода для натяжных потолков на пленке
·Устанавливаем обвод. Обвод на полотне фиксируется специальным клеем «Космофен». Так как в месте обвода гарпун придется разрезать, он может порваться под силой натяжения полотна. Чтобы этого не произошло, его нужно укрепить. Для этого к полотну, заходя на гарпун, клеится заплатка.
·Надрезаем полотно и гарпун. Чтобы установить обвод на трубу, нужно сделать надрез гарпуна и пленки, а также выполнить крестообразный надрез внутри кольца.
Полезно знать!
Как обойти трубу текстильным потолком?
Обойти трубу тканевым натяжным потолком намного проще, чем виниловым. Это связано с тем, что текстильное полотно не расползается, если сделать в нем отверстие. В этом случае монтаж производится следующим образом:
Рис.7. Обход трубы тканевым натяжным потолком
1. Заправка полотна. Первым делом, следует закрепить полотно в профиле по всему периметру потолка
Важно оставить несколько сантиметров свободного полотна с каждой стороны трубы
2. Надрез фактуры. Надрез полотна нужно сделать в месте, в котором полотно, доходя до трубы, не будет формировать складок. Надрезать ткань можно острым ножом или ножницами. В месте, где проходит труба, в полотне нужно сделать несколько небольших надрезов так, чтобы покрытие обошло трубу, а его края соединились за ней.
3. Заправка полотна. На этом этапе можно заправить полотно в профиль, а также спрятать надрезанную фактуру внутрь полотна.
Обратите внимание!
Выполнять надрезы в текстильном полотне можно только после его установки по периметру помещения. Чтобы узнать, как правильно выполнить обвод трубы для тканевого натяжного потолка, предлагаем ознакомиться с подробной видео-инструкцией ниже.
Инструкция по обходу трубы
Обход трубы – натяжные потолки
Рассмотрим более подробно, как при монтаже натяжного потолка выполнить обход водопроводной трубы или трубы отопления. Для этого можно использовать два основных способа в соответствии с конкретной ситуацией и такими факторами, как цвет и материал потолка, расстояние между трубой и стеной, наклоном трубы и т.д.
Независимо от выбранного способа обвода первым делом подготавливают кольцо, предотвращающее расползание полотна и придающее ему эстетичный внешний вид:
- Из пластика (толщина – 1-2 мм) вырезают прямоугольник, ширина которого на 5-10 мм превышает диаметр трубы, а длина на 5-10 мм превышает расстояние между багетом и внешним краем трубы.
- Измеряют диаметр трубы и отмечают на пластике окружность, диаметр которой на 4-6 мм превышает диаметр трубы.
- Очерчивают в форме полукруга внешнюю часть кольца.
- Проводят в центре кольца прямую линию, начиная в части, обращенной к багету и заканчивая отверстием.
- Вырезают полученный шаблон, завершая изготовления кольца, после чего можно приступать непосредственно к обводу трубы.
Первый способ
Более простой способ представляет собой установку кольца на трубе снаружи полотна.
Это можно сделать двумя способами:
- Обвод трубы – натяжные потолки
Поскольку пластик чаще всего имеет белый цвет, данный метод обычно применяется для бесшовных полотен и белых полотен ПВХ:
- Первым делом заправляют потолок по всему периметру, примерно на 20 см с обоих сторон не доходя до трубы;
- Аккуратно разрезают полотно по центру обводимой трубы;
- Заправляют полотно в багет;
- Продевают через полотно кольцо и приклеивают к натяжному потолку.
- В случае цветного потолка кольцо обклеивают материалом полотна, при этом загибая вовнутрь его края полотна.
Данный способ позволяет более ровно приклеить кольцо и снижает вероятность ошибки в случае наклонной или удаленной от стены на значительное расстояние трубы.
Второй способ
Проход через потолок трубы (кольцо под полотном)
Второй способ представляет собой установку кольца внутрь полотна, что делается следующим образом:
- Перед заправкой полотна в багет подогревают ту сторону, где расположена труба.
- Натягивают нагретую сторону руками и отмечают на гарпуне центр трубы.
- Подкладывают под склеиваемое место что-то ровное и жесткое и наносят клей.
- Совмещают отметку на гарпуне с разрезом и приклеивают кольцо с отступом от гарпуна в 5 мм.
- Плотно прижимают кольцо и выдерживают около 10 секунд.
- При помощи острого ножа вырезают полотно с гарпуном по линии отреза, а отверстие для трубы разрезают крест-накрест, после чего загибают внутрь получившиеся «треугольники» полотна и приклеивают их.
- Надевают на трубу кольцо с наклеенным полотном.
- Вырезают из пластика «замок» и приклеивается тыльной стороной к разрезу на кольце, а гарпун склеивают между собой с помощью кусочка полотна.
- Натягивают полотно, начиная с угла, расположенного ближе к трубе.
Вот и все, что хотелось рассказать об обводе труб при монтаже натяжных потолков. В инструкциях приведены основные этапы выполнения такого обвода, а в случае возникновения вопросов стоит также посмотреть «натяжные потолки – обход трубы: видео», после чего все встанет на свои места.
Обводы труб
В многоэтажных домах, препятствие в виде труб различного назначения встречается чаще всего. Это отопление, подача горячей и холодной воды, подача газа, канализации, и другие. В большинстве случаев нет возможности перенести их в другое место. Поэтому для обвода труб используют специальные декоративные накладки. Их можно найти в продаже. Обычно размеры диаметров отверстий соответствуют диаметрам труб. Если не удалось найти подходящего диаметра, то обводы натяжных потолков в виде пластин можно сделать самостоятельно. Обвод можно выполнить с помощью крепления изнутри, или снаружи. Для каждого метода используются обводы определенного вида.
Конусный вид пластины используется для крепления снаружи и монтируется следующим образом:
- При его использовании полотно закрепляют по всему контуру помещения, оставив место рядом с трубопроводом в среднем по 20см с каждой стороны;
- Разрез полотна производят от отмеренного центра трубы до конца;
- Фиксируют пленку за профилем. Излишки прячут с помощью пластины;
- Если пластина, не держится на трубе, ее можно слегка подклеить.
Для крепления изнутри применяют плоский вид пластин. Работу выполняют по следующей последовательности:
- Подвешивают полотно, но при этом его не закрепляют;
- Отмечают центр трубы на материале, и приклеиваем к нему подготовленную пластину с обратной стороны материала. Надрез в пластине должен быть направлен в сторону края полотна;
- Делают надрез пленки от края пластины до конца отверстия под трубу. Пленку в отверстии режут по-разному, можно крестиком, можно также каждый полученный лепесток разрезать пополам . Остатки материала пленки заправляют и заклеивают изнутри;
- Надевают на трубу плоский обвод вместе с материалом. Шов и гарпун заклеиваются куском пленки, чтобы края пластины не расползлись. Далее приступают к установке ближайшего от трубопровода угла.
Наружный обвод труб
Рекомендуется применять наружный обход при работе с текстильным полотном, т.к. склонная к разрыву пленка ПВХ может при натягивании порваться. Некоторые мастера используют эту операцию успешно в пленочных потолках, но для этого нужны навыки и немалый опыт.
- Полотно заправляют в багет по периметру помещения, не доходя до трубы 20-25 см с двух сторон.
- Определяют место разреза с учетом того, что ткань должна ложиться вокруг без заломов и морщин.
- Острым инструментом выполняют разрез перпендикулярно ближайшей стене.
- Для придания отверстию круглой формы края разрезают на мелкие сектора.
- Образовавшиеся излишки заправляют внутрь, края разреза совмещают и закрепляют в профиле. Лишнее можно обрезать.
- Завершающий этап — приклеивание декоративного колпака или накладки.
Подробнее о таком способе обвода труб можете посмотреть в видео:
Этот способ удобен тем, что не нужно предварительно приклеивать элементы к покрытию. Обвод осуществляется сразу по месту расположения трубы. Исключена ошибка в измерении и расчетах. Цветовая гамма выпускаемых армирующих пластин и конусов позволяет подобрать их в цвет материала потолка.
Вывод
Натяжные потолки – универсальный способ отделки в квартирах и домах из различных стеновых материалов, по любым основаниям. При правильном выборе полотна и несложной подготовке никаких проблем в процессе эксплуатации не возникает. Тогда как без заморочек с выравниванием отделка идет значительно быстрее. А по итоговой стоимости разница с другими видами потолочной отделки не столь критична, бесплатного сегодня нет ничего.
