Для чего нужно обогревать кровлю и как это правильно делать

Особенности монтажа обогрева различных типов кровли

Существует множество видов кровельных материалов и конструкций, систем водостока. Старые дома вообще отличаются причудливыми формами крыш. Поэтому нет стандартных решений и готовых схем для всех крыш. Часто приходится проектировать обогревательную систему и выбирать способ монтажа прямо на месте в зависимости от ситуации.

Теплая кровля

Теплая кровля отличается недостаточной теплоизоляцией. В таком случае дополнительно прокладывают отопительные секции петлями по самой кромке крыши. Ширина петель составляет 30-50см, удельная мощность системы 200-250Вт на квадратный метр.

Холодная кровля

Холодная кровля хорошо теплоизолирована, часто имеется чердак с хорошей вентиляцией. Для такой крыши устанавливают только обогрев водостоков с линейной мощностью 20-30Вт на метр, при этом мощность постепенно увеличивают до 60-70Вт пропорционально длине водостока. Все кабели обязательно оборудуют защитным устройством для отключения.

Если водосток на крыше недостаточно организован, то во избежание появления сосулек скат кровли нуждается в дополнительном обогреве. Для этой цели греющий электрокабель укладывают в виде петель шириной в 0,5м. Для защиты кабеля от механических повреждений используют снегоотбойники.

Если кровля без водостоков

Иногда на крыше здания отсутствует водосточная система . В таких ситуациях на кровле с малым уклоном монтируется схема “капающая грань”, при большом уклоне — “капающая петля”.

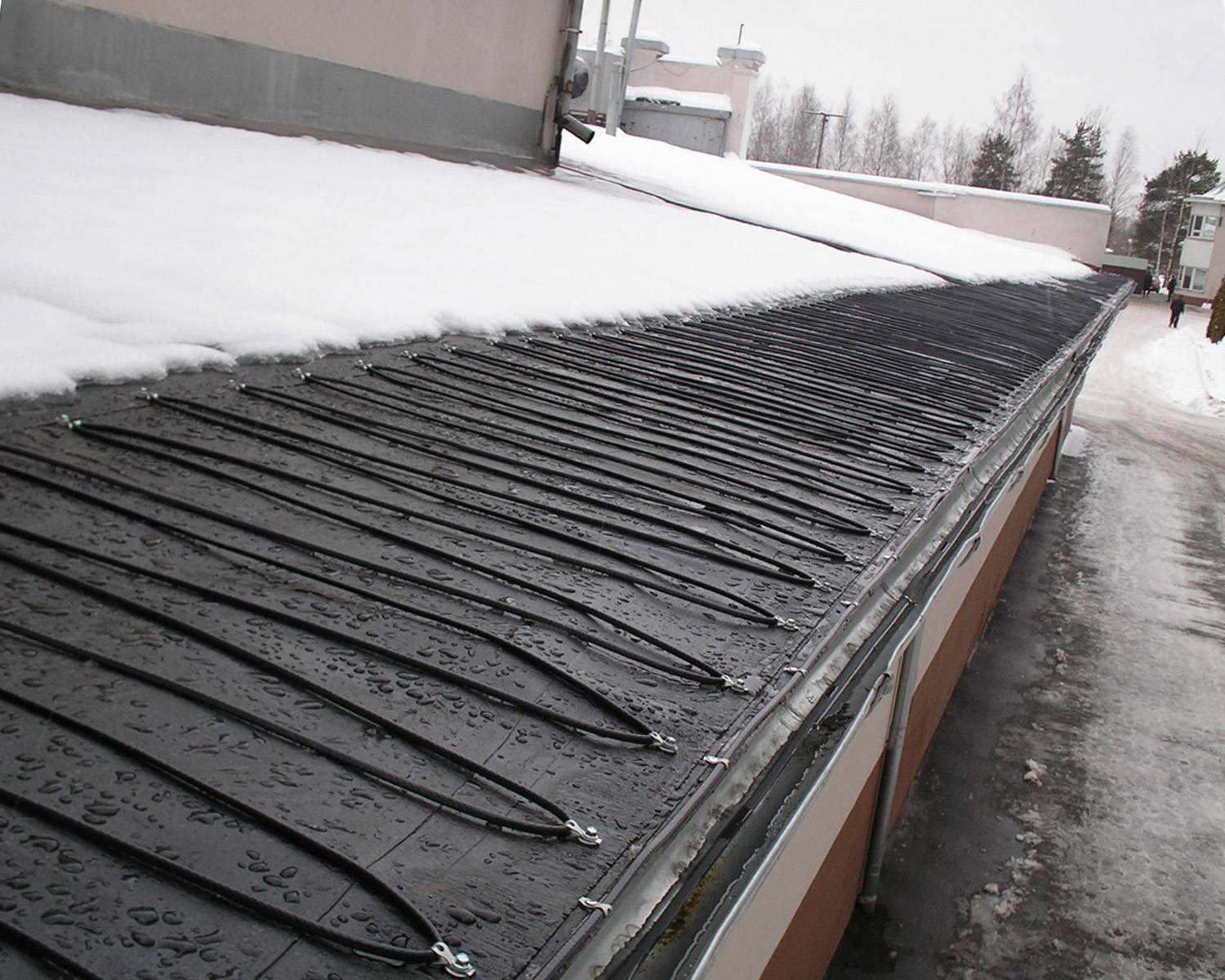

Плоская кровля

Нагревательный кабель проводится по всему периметру кровли в нижней части линии стока воды (разуклонка), заводится во внутреннюю сливную воронку не менее 40см. (при внутреннем водостоке, т.е. внутри строения), а на внешних лотках — по схеме «капающая петля». На участках примыкания кровли к парапету мощность кабеля вокруг приемного лотка равняется 40-80Вт на квадратный метр. Кабель выводят в сам лоток и укладывают в трубу водостока.

Обогрев водостоков плоских крыш

Кабельный обогрев водостоков и желобов решает проблему наледей для скатных крыш. А что делать с плоскими, эксплуатируемыми, инверсионными? Там нет ни желобов, ни труб, ни карнизных сливов как таковых. Вода уходит по внутренним водостокам, а они тоже могут замерзнуть. Как осуществить обогрев водосточных воронок на плоской крыше?

Эту проблему решают воронки водосточные с обогревом. Принцип действия – опять же кабель. Только он не помещен в воронку, а подведен к ее основанию.

Двухуровневая воронка с обогревом водосточная состоит из нескольких частей:

  • корпус;
  • прижимной фланец;
  • дренажное кольцо;
  • листоуловитель;
  • обод фиксации для кабеля, расположенный у основания.

Обод фиксации с кабелем располагается под фланцем и подключается к общей сети через термостат.

Антиобледенительная система

Подогрев водостоков и кровли препятствует образованию обледенения в виде сосулек, ледяных «шапок», снежных наметов. Антиобледенительная система (см. фото) монтируется на готовую крышу, а функционирует она в автоматическом режиме: включается, когда имеется необходимость в очистке от снега и льда и затем отключается.

Для ее создания используется кабель для подогрева водостоков, который отличается надежностью, стойкостью к атмосферным осадкам, перепадам температуры, ультрафиолетовому излучению.

Появились антиобледенительные системы кровли относительно недавно, но быстро стали востребованными, особенно у владельцев дорогой по стоимости недвижимости. Основной их элемент – греющий кабель для водостока – он не допускает образование ледяных пробок в трубах и желобах. Эти системы обеспечивают свободное передвижение водяных потоков в направлении с кровли в сторону труб и лотков. Они могут функционировать даже в условиях снегопада, но температура воздуха не может опускаться ниже 15 градусов мороза.

Вне зависимости от компании-производителя она состоит из следующих основных частей:

  • греющих элементов, предназначенных для таяния снега и льда и превращения их в воду. Они представляют собой тепловой кабель для водостоков и крепления для его монтажа;
  • системы управления. Она укомплектована датчиками температуры и влажности, а также специальным регулирующим устройством;
  • распределительной (информационной) сети, которая состоит из распределительных коробок, силовых и контрольных кабелей. Благодаря этому узлу все элементы системы имеют питание, а датчики соединяются со щитом управления.

Когда создается электроподогрев водостоков, кроме конструкционных особенностей антиобледенительной системы учитывают такие параметры:

  • степень нагрева того или иного участка кровли;
  • силу и направление ветра;
  • положение крыши относительно сторон света.

Основные этапы установки ↑

Греющий кабель спиралью укладывают в конце водостока и устанавливают защитно-оконцовочную деталь водостока. Соединяют в распределительной коробке питающий и греющий.

Греющий кабель закрепляют по краю кровли. Затем в стенке лотка по месту крепления через скобы просверливают крепежные отверстия и с помощью винтов и скоб закрепляют в нем нагревательный кабель.

Греющие кабели различных секций соединяют в распределительной коробке, устанавливают датчик осадков и закрепляют шкаф управления. В завершении согласно схеме проводят необходимые электросоединения.

Обогрев кровли и водостоков, смотрите на видео:

https://youtube.com/watch?v=kG7p1-t3mHY%3F

2021 stylekrov.ru

Подбор мощности нагревательного кабеля

На выбор мощности влияет такой фактор, как количество «паразитного» тепла, которое через перекрытия проникает под крышу. Его очень сложно определить и измерить. Вторым фактором являются различные типы водостоков и кровли.

Несоответствие мощности нагревательной секции системы приводит к перерасходу электроэнергии, а также к неработоспособности ее в установленном диапазоне температурных колебаний. Проектируя прокладку кабеля, необходимо рассчитывать протяженность горизонтальных элементов, количество и высоту водосточных труб. На 1 метр погонный длины конструкции мощность кабеля должна составлять 20 Вт и возрастать по мере увеличения протяженности водостока до 60-70 Вт.

Как работает система обогрева кровли и водостоков? ↑

Чтобы лучше понять, как организуется обогрев кровли и водостоков и принцип работы антиобледенительных систем, прежде выясним, по каким причинам образуется на крышах лед.

Отчего появляются наледь и сосульки

Выпавший на крышу снег сам по себе какой-либо опасности не представляет. Проблемы начинаются с момента начала превращения снежной массы в лед. Факторов, вызывающих подобные процессы два – природный и технический.

При последующих скачках температуры ледяные пробки увеличиваются, так как на возникших «дамбах» вода только скапливается. Таким образом, в итоге могут образовываться пробки и сосульки, достигающих по длине нескольких метров, а по весу – сотен килограммов. Это – очевидная угроза целостности системы водоотвода.

обогрев водостоков на фото

Еще одна причина образования наледи – в перепадах температуры между различными частями крыши. Например, «теплая крыша», когда при плохом утеплении она выделяет тепло, которое растапливает снег. Вода стекает обычным путем и, попадая на холодные участки, естественно, замерзает. А поскольку процесс это постоянный, то ледяные формы резко увеличиваются.

Назначение систем обогрева

Первоочередной задачей систем обогрева кровли – воспрепятствовать образованию ледяных форм на ее поверхности. Эффективным и одновременно наиболее экономичным способом считается создание возможности для талой воды сходить своим естественным путем с поверхности крыши через водостоки. То есть ситуации, когда на крыше нет сосулек не потому, что система их топит, а потому, что они просто не образуются.

Обогрев крыши и водостоков: функциональные подсистемы

Кабельный обогрев водостоков – это совокупность следующих подсистем:

Греющая часть – это собственно специальный нагревательный кабель, который предотвращает образование сосулек. Его можно монтировать на крыше любого типа. Кабель должен быть электробезопасным, механически прочным, стойким к атмосферным осадкам и УФ-лучам

Важной составляющей подсистемы являются также разнообразные крепежные элементы. С их помощью производят крепеж нагревательных кабелей на крыше и в водосточных конструкциях.

Распределительная сеть, которая обеспечивает греющую часть электропитанием и проводит информационные сигналы до щита управления.

АСУ – это «сердце» антиобледенительного комплекса

В автоматической системе управления задействованы датчики влажности и температуры, специальные терморегуляторы, различная аппаратура, например, защитная и пусковая аппаратура и т. д.

Как кормить и поить несушек зимой

Вода и корм обеспечивают курам благоприятное существование, зимой дают дополнительное тепло, поддерживают нормальный метаболизм их организма, позволяют получать все необходимое для хорошей продуктивности, поэтому это один из главных вопросов содержания кур в зимние месяцы.

Для постоянного поступления пищи для кур, в помещении устанавливают автокормушки и автопоилки, которые можно приобрести в магазинах или изготовить самостоятельно из подсобного материала, главное, чтобы их можно было легко вычистить и вымыть.

Если вы имеете возможность ежедневно посещать курятник, то необходимость в автоматических приспособлениях отпадает, эти предметы заменят обычные кормушки и емкости с водой.

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Правила эксплуатации систем противообледенения

Соблюдение предписаний по эксплуатации обогревательных контуров гарантирует длительность и безотказность работы системы. Монтаж контура рекомендовано доверять квалифицированным работникам, прошедшим специализированную подготовку. Желающим приложить собственные усилия в деле сооружения никто не гарантирует успешного результата и замены испорченных составляющих.

Устройство контура необходимо завершить до выпадения первых твердых осадков. Целесообразно выбрать для монтажных работ позднюю осень. Опоздание может повлечь образование снежных наростов и закупорку водосточных систем. Для того чтобы привести в рабочее состояние обледеневшую систему потребуется очистка ее компонентов ото льда.

Выполнять очистку элементов системы следует с особой осторожностью, т.к. любое неосторожное движение может привести к нарушению изоляции. Это наиболее распространенная причина выхода из строя контура обогрева в целом

На поврежденные от механического воздействия компоненты гарантия не распространяется

Это наиболее распространенная причина выхода из строя контура обогрева в целом. На поврежденные от механического воздействия компоненты гарантия не распространяется.

Прошедшие обучение систем монтажники кабельного обогрева в процессе работы выставляют наиболее подходящий диапазон, ориентированный на местные климатические факторы. Если устраивать контур антиобледенения, а также определять температурные границы будете своими руками, то действовать следует с точным соблюдением инструктажа производителя.

Как выбрать систему обогрева кровли

Системы антифриза на крыше различаются в основном типом нагревательного элемента – это может быть тросовый или пленочный (аналог тёплого пола). Чаще всего специалисты делят такие системы по способу установки на оборудование скрытого и внешнего монтажа. Снаружи монтируется только нагревательный кабель, пленка не выдержит жестких условий. Но под рубероид можно разместить как пленку, так и кабель. В частности, это делается при установке кабельного отопления на плоских крышах многоэтажных домов.

Если система антифриза установлена ​​под крышей, то в качестве нагревательного элемента можно использовать и кабель, и пленку, расположенную по определенной схеме

Водостоки и трубы обогреваются только кабелями открытого монтажа, иначе обеспечить своевременное таяние снега невозможно.

Таблица: отличия и особенности нагревательных элементов системы обогрева кровли

Элемент
Устройство
Особенности
Саморегулирующийся трос
он состоит из матрицы (полимер с двумя проводами внутри), полимерной изоляции, металлической оплетки и дополнительного слоя изоляции. С повышением температуры воздуха количество токопроводящих дорожек в матрице уменьшается, что снижает температуру нагрева.

легко монтируется, монтируется над крышкой крыши;
он не боится точечного обогрева и перекрытия, так как сам устанавливает желаемую степень обогрева в каждой зоне. Портится при точечном повреждении;
при необходимости его можно разрезать на любые фрагменты, что значительно облегчает монтаж и ремонт системы;
совместим со всеми видами покрытия;
экономит электроэнергию, регулируя интенсивность нагрева до комнатной температуры;
идеально подходит для обогрева водостоков, особенно когда нет возможности установить датчики погоды на нескольких участках крыши.

Резистивный провод
Он состоит из металлической нагревательной жилы под слоем изоляции (одножильный кабель) или изолированной нагревательной и силовой жилы (двухжильный кабель). Лучшие и самые дорогие модификации имеют нихромовый сердечник

Он нагревается из-за внутреннего сопротивления.

не требует демонтажа кровли или участия специалистов при установке
Но важно внимание: начало и конец нити всегда должны сходиться в одной точке;
при точечном повреждении шнур обрывается полностью (за исключением зональных разновидностей);
длина кабеля фиксирована и не может быть обрезана. Это создает неудобства на этапе монтажа и требует тщательных предварительных расчетов;
крепежные элементы могут сильно нагреваться в местах контакта с кабелем, поэтому система рекомендуется для крыш, покрытых негорючим материалом
Идеально подходит для металлических профилей, металлочерепицы, плитки из натурального и полимерного песка;
для адаптации антиобледенителя к погодным условиям требуется дополнительное подключение датчиков и регуляторов;
подходит для обогрева больших площадей кровли (плоских или двускатных без трещин) и больших водостоков.

Кино
Тонкая гибкая пленка с токопроводящими угольными полосами

Из-за частого расположения полос тепло выделяется почти по всей поверхности ленты. Поставляется в небольших рулонах, поэтому его удобно доставлять и хранить.

крепится только под кровельный материал, поэтому применяется при устройстве или перестройке кровли. Монтаж должен производиться профессионалами, так как есть риск повредить пленку от крепежа для рубероида;
при точечном повреждении эффективность всей системы снижается;
пленку можно разрезать только по отмеченным линиям, но они разграничивают не очень большие фрагменты. При ремонте есть возможность заменить поврежденную деталь;
оптимален для крыш с повышенной пожароопасностью;
экономия энергии достигается за счет равномерного нагрева и менее частого включения системы;
больше подходит для применений, где важно обеспечить равномерный обогрев кровли.

Помимо конструктивных характеристик кровли и характеристик утеплителей, необходимо учитывать еще и стоимость системы антифриза. Самый дорогой вид – пленочный, на втором месте саморегулирующийся кабель, на третьем – резистивный. Но не стоит использовать последний вариант только потому, что он самый дешевый. Ведь при длительной эксплуатации саморегулирующийся кабель окажется более выгодным и окупит подорожание за счет значительной экономии потребляемой электроэнергии.

Греющий кабель для ливневок


Саморегулирующийся кабель SAMREG 30-2CR

  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный

Греющий кабель Raychem ICESTOP GM-2X-C

  • Линейная мощность: 27 Вт/м.п.
  • Назначение: кровля
  • Страна производства: США
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты


Греющий кабель Heat Trace 17FSM2-CF

  • Линейная мощность: 17 Вт/м.п.
  • Назначение: кровля / трубопровод / резервуар
  • Страна производства: Великобритания
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: со взрывозащитой

В раздел

Обогрев необходим на всем пути следования талой воды, поэтому в обязательном порядке обогреваются дождеприемные колодцы и ливневка (желоба) по всей длине до колодца очистных систем.

Какие кабеля используют для обогрева водостоков?

  • Резистивный электрический кабель имеет довольно много недостатков: его нельзя резать; для достижения определенной мощности необходим точный расчет длины; нагревание происходит равномерно по всей длине, т.е. регулировка нагрева отдельных зон невозможна; за ним нужно наблюдать и обслуживать, т.к. он может перегреться и даже загореться от скопившегося над ним мусора, листвы и т.д.
  • Резистивный зональный кабель можно резать, его мощность не зависит от общей длины, а в случае повреждения провода нарушается функционирование лишь одной соответствующей зоны длинной 1 метр, а не всей системы обогрева. Однако данный кабель также может перегореть при недостаточном уходе.

Саморегулирующийся кабель – это кабель с меняющимися в зависимости от температуры сопротивлением и теплоотдачей. Его можно резать и не нужно чистить от мусора. Однако, такой кабель достаточно быстро теряет первоначальную мощность вследствие износа полимера, имеет высокие пусковые токи, превышающие номинальные в среднем в 5 раз. Он имеет ограниченную длину – 70 метров, что вполне достаточно для оборудования системы обогрева загородного дома. Саморегулирующийся кабель является типовым решением для устройства системы обогрева кровли, но не лучшим.

Композитный нагревательный кабель считается самым оптимальным решением. Зональная конструкция кабеля обеспечивает ему высокую живучесть нагревательного элемента, отсутствие стартовых токов и возможность резки кабеля без изменения мощности нагрева. Композитная внешняя и внутренняя оболочка кабеля обеспечивает однородную структуру кабеля (без воздушных прослоек между слоями) повышая его энергоэффективность. Делает кабель невосприимчивым к локальному перегреву ( порог плавления +200 С) и устойчивым к механическим воздействиям. Таким образом композитный нагревательный кабель имеет все плюсы резистивного и саморегулирующегося кабеля и лишен их недостатков.

Подсистема управления

Это бокс с защитными и управляющими разновидностями аппаратуры внутри. Конструкция врезается в стену, либо устанавливается поверх. Допустимо применение отдельно стоящих разновидностей оборудования. Установка проводится внутри помещений, либо снаружи. В основном щитке здания можно проводить монтаж, если система небольшая, имеются свободные модули в необходимом количестве.

При большой мощности можно разделять конструкцию на две части. Это будет щит автоматики и щит защиты. Для водных автоматов обязателен номинал выше 100 А. Они монтируются в отдельном боксе, либо в рубильник, в зависимости от пожеланий главного электрика. Ветрозащиту для стен деревянного дома он не выбирает.

Особенности обогрева водостоков дома

Обогрев кровли и водостоков зависит от многих факторов, которые включают в себя:

  • тип электрического кабеля;
  • вид крыши;
  • климатические условия региона.

О типах нагревательного кабеля мы поговорим немного позднее, сейчас определимся с тем, какие основные виды крыш существуют и как это может влиять на установку антиобледенительной системы.

Структура кабеля для обогрева водостока.

Теплая кровля отличается недостатком изоляции, что становится причиной образования наростов льда. Такие кровли растапливают снег даже при минусовых температурах, после чего вода стекает на холодную кромку и замерзает. Именно поэтому для такого типа крыши необходима дополнительная прокладка отопительных секций по самой кромке петлями. Ширина таких петель составляет от тридцати до пятидесяти сантиметров, удельная мощность системы варьируется от двухсот до двухсот пятидесяти Ватт на квадратный метр.

Обогрев холодной кровли и водостоков несколько отличается. Такие крыши хорошо изолированы, тут часто имеется хорошо вентилируемое чердачное помещение. Для таких крыш монтируется только обогрев водостоков с линейной мощностью от двадцати – тридцати Ватт на каждый метр, при этом мощность должна постепенно увеличиваться до шестидесяти – семидесяти Ватт параллельно увеличению длины водостока. Все кабели необходимо оборудовать специальным защитным устройством для отключения.

Также особенностью обогрева водосточных систем и крыши необходимо назвать тщательное планирование длины и расположения кабелей, возможность укладки системы своими руками. При этом учитывается длина ендовы, всех частей системы, погонный метраж водосточных труб, их необходимое количество. На сто – сто пятьдесят миллиметров желоба необходимо примерно тридцать – шестьдесят Ватт мощности на погонный метр, для желоба шириной в сто пятьдесят миллиметров расчетная мощность при стандартных погодных условиях составляет двести Ватт на квадратный метр.

Типы кабеля для водостоков

Для обогрева кровли применяются различные типы кабеля, которые можно уложить своими руками после расчета системы и секций. Используются два типа кабеля: резистивный и саморегулирующийся.

Резистивный кабель отличается более низкой стоимостью и доступностью, принцип работы его заключается в следующем: токопроводящая металлическая жила нагревается за счет подаваемого электротоку внутреннего сопротивления. Обогрев водостоков таким методом довольно прост, эксплуатация системы не отличается сложностью и большими затратами. Среди преимуществ необходимо отметить:

  • малую стоимость;
  • отсутствие стартовых токов при запуске;
  • наличие постоянной мощности.

Хотя последняя характеристика может стать и серьезным недостатком, так как потребность различных участков в тепле специфична, некоторые из них могут перегреваться, тогда как другим тепла просто не хватает.

Монтаж системы своими руками с резистивными кабелями отличается простотой, кабель может прокладываться вдоль желобов и труб либо обвивая их.

Более предпочтительным вариантом является прокладка зонального резистивного кабеля, который имеет специальную нихромовую нить нагрева. При этом погонная мощность кабеля не зависит от длины, его даже можно резать при необходимости.

Обогрев водостоков при помощи саморегулирующегося электрического кабеля является более надежным, но цена системы намного выше, а сам кабель имеет ограниченный срок годности за счет постепенного старения специальной нагревательной саморегулирующейся матрицы. Преимуществом подобной системы для обогрева водостоков является то, что прокладываемый кабель может менять свое сопротивление, то есть выделяемое тепло соответствует именно тому уровню, который необходим в данный момент.

Считается, что укладка саморегулирующихся систем более экономна в использовании, проста и надежна. Поэтому можете посмотреть стоимость подобных систем у разных производителей и выбрать тот вариант, который больше подходит под ваш бюджет.

Поделитесь полезной статьей:

Правила эксплуатации антиобледенительной системы

Основных правил по эксплуатации систем не так уж и много:

  • В зависимости от климатических условий после монтажных работ проводят настройку тех или иных параметров. Надо опираться на рекомендации от производителей, когда пользователь самостоятельно выставляет цифры. Стена и её материал тоже влияют на выбор.
  • Предельно аккуратно чистят те участки, где находятся нагревательные кабели. Гарантия производителя просто аннулируется, если допустить хотя бы малейшие механические повреждения.
  • Примерно раз в месяц надо чистить систему и прилегающую территорию от мусора, который собирается на поверхности. Большую часть ремонтных работ при появлении небольших дефектов легко выполнить самостоятельно. Но рекомендуется обращаться к опытным мастерам, которые обустроят и скатный тип конструкции.

Схема подключения датчиков и метеостанции системы антиобледенения крыши

В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.

Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.

Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.

Каждый кабель отдельной секции маркируется и подключается на свой автомат.

Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.

С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.

А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.

При стыковке разных секций через независимые муфты такого не происходит.

Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.

Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.

жилы на датчик осадков – 13,14,23

на датчик температуры – 17,18

на датчик влажности – 19,20

Датчик температуры монтируется в тени, на северной стороне дома.

Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.

Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.

Датчики влажности и осадков кладут на дно желоба водостока.

Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.

Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.

Датчик осадков – жилы 13,14,23

Датчик температуры – жилы 17 и 18

Датчик влажности – жилы 19,20

После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.

Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.

В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.

При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.

В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.

Включаете автомат питания и проверяете работоспособность системы.

В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.

Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.

Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.

Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.

Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.

Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.

Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.

Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.

Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!

Не забывайте, что кабель у вас фактически будет лежать в воде.

И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.

https://youtube.com/watch?v=RLWYfGA0_9E%3F

Источники – cable.ru, Кабель.РФ

Частные застройки

В частном секторе утеплению эксплуатируемых чердаков и жилых мансард хозяева уделяют гораздо больше внимания, но это все равно не спасает от образования наледи на кровле.

С частными домами также не все однозначно в плане наледи на крыше.

Более того, крыши частных домовладений имеют конструктивные особенности, которые влияют на образование сосулек.

ИллюстрацияОписание
Дымоходы. На их поверхности постоянно происходит резкая смена температуры, так что образование ледяных глыб — явление довольно частое.
Сложная форма крыш. Слишком большие углы склонов способствуют более интенсивному снеготаянию в дневное время, что способствует образованию сосулек.
Снегозадержатели. Сход массы снега с крыши может повредить водостоки, да и для людей также представляет опасность. Чтобы предотвратить это явление, на скатах крыш устанавливают снегозадержатели.

На них также может образовываться наледь.

Вот мы и подошли к пониманию, для чего, собственно, нужен обогрев кровли:

  • Растопить ледяной покров;
  • Обеспечить отток талой воды с кровли.

Разница видна воочию: слева — кровля с обогревом, справа — без.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
