Обратный клапан для естественной вентиляции квартиры и дома

Как установить обратный клапан на вентиляцию

Установка устройства своими руками начинается с подготовки посадочного места для клапана. Для этого необходимо максимально очистить вентиляционное отверстие от выступающих частей штукатурки и кирпича.

Кроме того, необходимо обработать и стену вокруг отверстия, так как для того, чтобы клапан эффективно работал, узел установки должен быть максимально герметичным.

В вытяжку с вентилятором клапан устанавливают сразу за корпусом вентилятора. Корпус клапана должен максимально точно стыковаться с корпусом прибора, в случае если между корпусами имеются щели, их необходимо заделать герметиком или монтажным клеем.

После сборки узла проверяется работоспособность – включается вентилятор и выясняется, как ведет себя мембрана.

Рекомендуется монтаж клапана делать после нескольких включений: бывает, что во время кратковременного включения не удается выявить все недостатки устройства.

Установку собранной конструкции своими руками рекомендуется проводить с применением монтажного клея или силиконового герметика.

Клей аккуратно заполнит щели между стеной и корпусом вентилятора и будет амортизировать во время работы, снижая вибрацию.

После застывания клея устанавливается декоративная решетка или делается подключение воздуховода вытяжки.

Естественная вентиляция с обратным клапаном

Ни для кого, ни секрет, что в многоэтажных домах построенных больше 15 лет назад используемая система вентиляции естественного типа не выполняет свои функции и тому есть разные причины:

1. вся разводка вентиляционных каналов делалась с учетом постоянной прочистки воздуховодов
2. деревянные окна имели щели и специальные отверстия подвода воздуха, 90% из них заменены на пластиковые, что привело к снижению подачи воздуха в воздухооборот квартир
3. к сожалению, человеческий фактор присутствует и здесь — многие системы оборота воздуха многоэтажных домов рассчитаны некорректно или без учета внешних природных факторов
4. розы ветров, влажности и перепадов температур

Так же сам вид такой вентиляции подразумевает соблюдение некоторых условий:

• под дверями обязательна щель 1,5-2 см или ставиться решетка с отверстиями снизу двери
• в каждую комнату обеспечивается поступления воздуха с улицы
• каналы устанавливаются в максимально теплых местах ванна и кухня

При работе в квартире кондиционера необходимо устанавливать обратный клапан с решеткой в систему естественной вентиляции, тогда холодный воздух будет оставаться в помещении, охлаждая его и не перетекая на улиц.

Эта проблема решается дополнением естественной системы — механической или её отдельными элементами, такими как обратный клапан, вентилятор, вытяжка или инерционная решетка.

Источник

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Для чего нужен обратный клапан для вентиляции и как сделать его своими руками

Во время работы системы вентиляции может измениться направление тяги воздуха. В этом случае эффект будет обратный — в помещение будут проникать плохие запахи, прекратится воздухообмен. Для предоставления этого необходимо самостоятельно сделать обратный клапан для вентиляции или приобрести готовую заводскую модель.

Назначение обратного клапана

Изменение направления тяги может происходить по разным причинам

Важно, чтобы это не сказалось на микроклимате в помещении. Чаще всего подобная ситуация появляется для сложных систем вентиляции, где состыковывается несколько труб в общую магистраль

Изменение давления в одной из них приводит к появлению проблемы.

Установка обратного клапана необходима для предотвращения следующих ситуаций:

• Недостаточный объем приточных воздушных масс. В этом случае они начнут поступать из принимающей магистрали.
• Некорректное расположение трубы на кровле. Она находится в зоне ветров, которые создают обратную тягу.
• В одном из вытяжных каналов усилился приток воздуха. В месте состыковки с другими трубопроводами давление будет изменять направление движения.

Правильно установленный обратный клапан автоматически перекроет поток, тем самым предотвратит изменение направления движение воздуха. Как только направление изменится на правильное – шторка или заслонка под воздействием давления откроется.

О том, как установить приточный клапан, читайте здесь.

Обзор конструктивных особенностей

Обратный клапан для вентиляции – это запорно-регулирующее устройство, расположенное в небольшом патрубке. Он должен монтироваться в местах состыковки труб, на выходе магистрали

Важно, чтобы диаметр запирающей шторки был на 0,5-1 мм меньше, чем сечение трубопровода

Для самостоятельного изготовления обратного воздушного клапана рекомендуется взять за основу одну из заводских моделей. Они отличаются конструкцией и могут быть следующих видов:

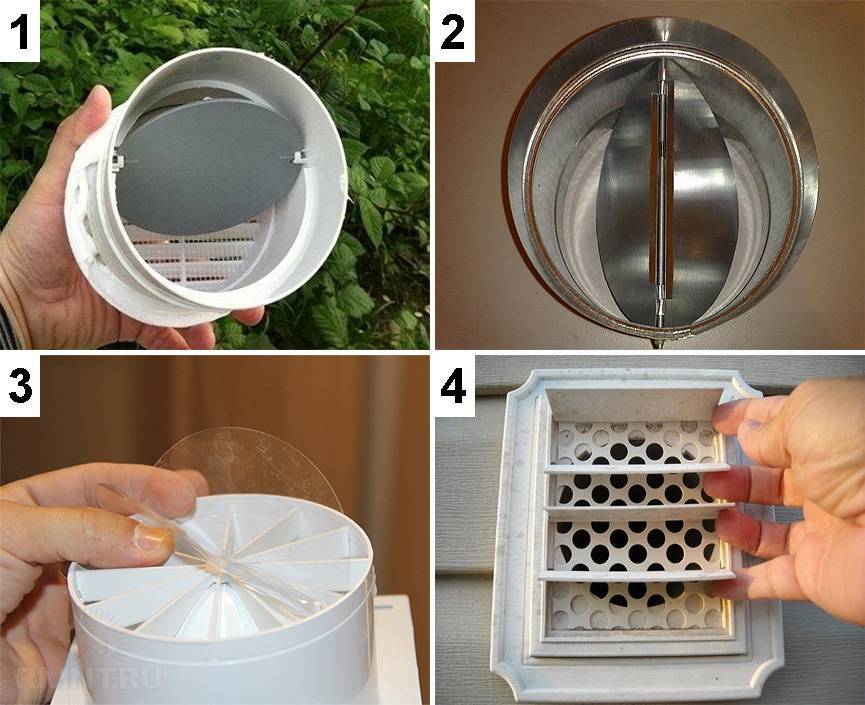

• Одно или двухстворчатый. Запорные пластины располагаются на петле или штифте с пружиной. Нормальное состояние — закрытое. Под воздействием давления происходит смещение створок, что увеличивает полезный диаметр трубопровода. При обратной тяге появляется другой эффект – пластины перекрывают магистраль.
• Мембранный. Диск из резины или аналогичного материала крепится на штифте с пружиной. Под давлением происходит сжатие пружины и смещение мембраны. Обратный поток приведет к перекрытию трубы.
• Жалюзи. Может иметь ручное или автоматическое управление. Область применения – системы промышленной вентиляции. Для частного дома или квартиры не устанавливаются.

Для самостоятельного изготовления рекомендуется выбрать конструкцию со шторкой, так как она проще всего реализуется в домашних условиях. Если же трубопровод имеет прямоугольную форму – лучше всего остановиться на одно или двухстворчатом клапане.

Самостоятельное изготовление

Следует сразу отметить, что самодельная конструкция не может быть надежнее заводской. Средняя стоимость обратного клапана для стального трубопровода составит 350 рублей, для пластикового – 320 рублей. Если же желание сделать его своими руками связано с нестандартной конфигурацией магистрали – нужно выбрать оптимальную схему.

Для этого потребуется выполнить такие действия:

1. Приобрести патрубок, размер которого соответствует диаметру или сечению вентиляции. Он должен иметь монтажный раструб для установки в трубопровод.
2. Из пластикового листа вырезать диск, диаметр которого меньше размера магистрали на 0,5-1 мм.
3. С помощью клея или паяльника прикрепить петли из толстой проволоки.
4. Взять железный штифт и закрепить его в центральной части патрубка.
5. Установить на штифт пластиковый диск, закрепи его на петлях. Он должен сохранять подвижность.
6. Припаять ограничители открывания на внутреннюю поверхность трубы. Они должны останавливать движение диска для перекрытия магистрали во время появления обратной тяги.

Подобная технология позволяет сделать предохраняющее устройство для любых систем вентиляции.

В видеоматериале показан простой пример изготовления обратного воздушного клапана из подручных средств:

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Для чего нужен обратный клапан

Обратный (антивозвратный) клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру.

Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

• Основными причинами, при наличии которых следует установить обратный клапан, являются:
• Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
• Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
• В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
• В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Это интересно: Как выбрать лак для пола износостойкий и влагостойкий: выкладываем по порядку

Частые ошибки и проблемы при установке

Среди наиболее частых ошибок, допущенных при установке обратного клапана на воду можно выделить:

• размещение прибора без учёта направления потока,
• недостаточная герметичность мест соединения, из-за чего может возникнуть пропуск среды при закрытом затворе,
• выбран слишком большой диаметр прибора, поэтому он стучит при эксплуатации,
• слишком близко размещают клапан к насосу, что приводит к появлению дребезжащего звука,
• используют чрезмерно большое количество пакли при паковке резьбового соединения — муфта может лопнуть,
• при монтаже забывают извлечь заглушку проходного отверстия или фиксатор затвора.

Применение обратного клапана

Вентиляция естественного типа

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Применение в случае принудительной системы

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Тройник с обратным клапаном и его применение

Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

Примерная схема вытяжной вентиляции с обратным клапаном

По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.

Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.

Первая ошибка вентиляции – установка вытяжного вентилятора на шахту в санузле

Первая ошибка – это установка вентилятора  в санузле, полагая, что это и есть вентиляция для туалета и
ванны.

Однако, в большинстве жилых зданий, которые строили в Советском
Союзе и России, делался расчёт на естественную вентиляцию, то есть,
говоря научным языком, – с естественным побуждением. Вся квартира дышит, вернее “выдыхает” через кухню и ванную, именно
в этих помещениях при строительстве заложены вентиляционные шахты, которые выводят грязный воздух наружу.

Кроме того, часто, устанавливая на шахту вытяжной вентилятор, делают
ещё и единый выключатель со светом. Включил свет – включился моторчик, выключил свет
– выключился моторчик вентилятора. Но это всего лишь 1% времени, а
что будет в остальные 99% времени?

Рис. 1. Тот самый вытяжной вентилятор, установка которого препятствует естественной вентиляции

Какое решение первой проблемы? Не блокируйте вытяжным вентилятором в санузле приточный клапан, в выключенном состоянии вентилятор уменьшает тягу.

Как сделать своими руками?

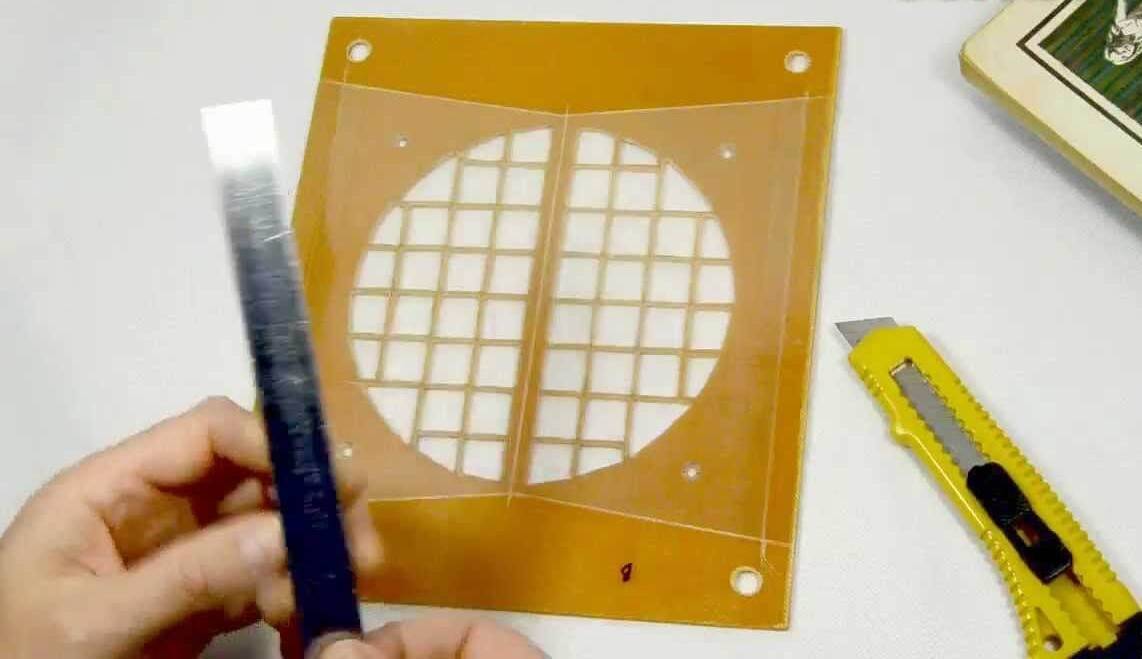

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление устройства оправдано только в том случае, если вентиляционная решетка или короб воздуховода имеют нестандартную форму и размер. В таких случаях быстрее и экономичнее сделать устройство своими руками, чем тратить время и деньги на создание адаптеров. Простейшим устройством “сделай сам” является однолопастной лопастной клапан, в котором в качестве заслонки используется пластина из твердого пластика или тонкого металла, лист плотного картона или лавсановая мембрана.

• Далее из центра верхней стороны нарисованной фигуры проведите перпендикуляр к ее нижней стороне, отступите от него в обе стороны на 7 мм и через эти точки проведите еще две линии, параллельные первой. В результате прямоугольник будет разделен на две половины вертикальным мостом, на который в дальнейшем будут опираться свободные стороны обоих закрылков.
• Итак, для того чтобы сделать канальный обратный клапан с естественной тягой, необходимо взять вентиляционную решетку, приложить ее к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и нарисовать получившийся прямоугольник по центру картонной заготовки.

• Затем из лавсановой пленки вырезают два куска прямоугольной формы, каждый из которых в два раза меньше большого картонного куска. Затем они приклеиваются к внешним сторонам рамы так, чтобы в закрытом состоянии они лежали на центральной перемычке. Дизайн напоминает окно с двумя крыльями, где картонный элемент выступает в качестве рамы, а две прямоугольные пленки – в качестве крыльев. Крылья можно прикрепить к раме с помощью скотча или степлера.
• Затем вырежьте обе части прямоугольника, не касаясь перемычки. У вас должна получиться форма, напоминающая раму пластикового окна.

• Затем откройте створку окна и проверьте работу клапана. Если все сделано правильно, воздушный поток откроет обе створки “картонного окна” и свободно выйдет в вентиляционный канал. После проверки пластиковая решетка прикручивается саморезами к картонному демпферу.
• Когда конструкция будет готова, ее следует прикрепить к стене саморезами на конце вентиляционного канала. Клапан должен быть расположен таким образом, чтобы приклеенные клапаны могли открываться в направлении вентиляционного канала.

Существует также более простой метод. Для этого заслонки из фольги приклеиваются непосредственно к задней части вентиляционной решетки. Однако в данном варианте пленка крепится к боковым сторонам пластиковой решетки с помощью клейкой ленты, которая со временем может потерять свои свойства и отклеиться. Поэтому предпочтительным решением является наклеивание пленки на поверхность картона.

Виды обратных клапанов и критерии выбора

При покупке устройства важно учитывать несколько факторов. Один из самых существенных – скорость воздушного потока. Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет

Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки

Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет. Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки.

Такие устройства продаются в сборе, в комплект входит и привлекательно оформленная решетка, скрывающая содержимое

Кроме этого, следует учитывать и другие требования:

• прибор должен соответствовать размерам вентиляционного канала;
• материал устройства подбирается в соответствии с условиями эксплуатации;
• следует правильно подобрать конструкцию по назначению.

Не лишним будет обратить внимание на производителя устройства. Хоть клапан и примитивный прибор, все же следует позаботиться о качестве материалов. Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты

Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты.

В технических характеристиках изделия производители указывают мощность вентилятора. Для кухни следует брать 10, для санузла будет достаточно 6-7.

Еще один существенный нюанс. В частных домах не рекомендуют использовать створки «бабочка» из-за того, что они могут покрываться льдом в морозы. А в многоквартирном жилье предпочтительно использовать клапаны с жалюзи, чтобы не допустить проникновение в квартиру через вентиляционное отверстие грызунов.

Мембрана

В мембранном обратном клапане роль заслонки выполняет легкий гибкий материал, отклоняющийся под напором воздушного потока. Когда возникает обратное давление воздуха, мембрана прижимается к решетке и не пускает его в помещение.

Мембрана обычно выполняется из эластичного пластикового материала. Подобные конструкции отлично подходят для естественной вентиляции, так как гибкая заслонка очень чувствительна и не требует мощного воздушного потока.

Мембранный принцип

Если обратная тяга в воздуховоде достаточно мощная, гибкую мембрану усиливают жесткими ребрами. Они не позволяют материалу деформироваться под давлением.

Бабочка

Конструкция этого устройства действительно напоминает бабочку. Обратный клапан разделен осевым стержнем, на котором крепятся «крылья». Под воздействием воздушного потока крылья бабочки открываются и закрываются.

Как уже было отмечено, у бабочки есть существенный недостаток – в морозы крылья покрываются наледью, если вентканал выходит непосредственно на улицу. Чаще всего такая проблема возникает в частных домах, где вентиляционные каналы имеют недостаточную протяженность. Можно попробовать использовать такие изделия с каучуковым уплотнителем, но и в этом случае результат не гарантирован.

Внешний вид устройства «бабочка»

Преимущество бабочки в том, что ее можно устанавливать в любом положении – хоть вертикально, хоть горизонтально. Пружинки вернут крылья на место при любом наклоне.

Лепестки

Такой вид обратных лепестковых клапанов для вентиляции имеет жалюзи, закрывающие вентканал. Работает этот прибор так же, как и мембранный или бабочка с той только разницей, что у жалюзи несколько опорных стержней, а сам лепесток имеет небольшую площадь. За счет такой особенности конструкции лепестковые клапаны можно использовать в частных домах.

Небольшая площадь деталей не дает им остывать настолько, чтобы покрываться льдом

Кроме того, частокол из опорных стержней является своеобразным препятствием для домашних вредителей – грызунов.

Жалюзи при необходимости можно закрывать в принудительном порядке. Такие приборы отлично сохраняют тепло и удобны в использовании.

Виды вентиляции

Что такое вентиляция — если рассматривать поверхностно, это процесс, замещение воздуха который был использован в помещении, на чистый — наружный. При помощи вентиляции, возможно, менять физические параметры среды, то есть:

1. нагревать
2. охлаждать
3. кондиционировать
4. фильтровать
5. осушать
6. ионизировать и др.

Для разных типов помещений используются различные санитарные нормы. Технологические помещения, где происходят сложные химические процессы, и расчет при строительстве гражданских построек. Они имеют совершенно разные санитарные и гигиенические нормы воздуха и воздушной среды.

Купить или сделать самостоятельно

Так уж повелось, что, несмотря на дешевизну некоторых вещей, все равно находятся любители самостоятельного их изготовления. Это даже похвально, ведь хочется себя проявить, разнообразить жизнь и или просто «убить» время. Купить или выполнить самому – этот вопрос решать только потребителю, но стоит предупредить. Иногда неправильная конструкция (ОК) приводит к негативным последствиям.

Существуют помещения, где постоянное наличие кислорода необходимо и пренебрегать этим – значит ставить под риск свою или чью-то жизнь.
(ОК) нужно не только грамотно спроектировать и выполнить, но и верно осуществить его установку. Это обязательно стоит учитывать, когда рассматривается вариант изготовления (ОК) своими руками. Конечно же, купленный (ОК) будет более надежным.

В чем суть системы вентиляции в помещении? Основная ее задача – устранение неприятных запахов, влажного воздуха, дыма и пара от приготовления пищи, и замена чистым. В старых домах раньше превалировала естественная вентиляция, но мода на металлопластиковые окна, натяжные потолки и гипсокартонные стены свела ее эффективность на «нет».

Вытяжной вентилятор с обратным клапаном обеспечивает полноценную циркуляцию воздуха

Без дополнительной системы вентилирования в подобных условиях появляются сырые углы с колониями плесени, вечно запотевшие окна. Дым, запахи и пар остаются в помещении, и не наблюдается полноценной циркуляции воздуха. В этом случае необходимо озаботиться устройством вытяжного вентилятора с обратным клапаном.
