Обязательно ли надо ставить на трубе-вытяжке принудительный клапан

Тип подключения

Запорное устройство может монтироваться одним из следующих способов:

  1. При фланцевом типе подключения клапан присоединяется к участку трубопровода между дисками двух фланцев труб с использованием крепежных элементов и уплотнительного кольца. Преимуществом такого способа является легкость и простота разборки на тот случай, если нужно будет заменить детали или устранить поломку.
  2. При муфтовом типе подключения арматура присоединяется к трубе при помощи резьбы с мелким шагом, находящийся на внутренней стороне патрубка. Наружная сторона имеет форму шестигранника, чтобы можно было воспользоваться ключом. Плюсом данного типа подключения является отсутствие необходимости в использовании дополнительных крепежных элементов, среди минусов можно отметить трудоемкость процесса наворачивания патрубка на трубопровод.
  3. При межфланцевом типе подключения арматура зажимается между фланцами на концах участков труб. Такое соединение имеет высокие показатели герметичности.
  4. При сварном соединении патрубки арматуры монтируются в систему при помощи сварки. Такой способ применяется в тех случаях, когда в качестве рабочей среды выступают ядовитые газы или жидкости, так как сварное подключение обеспечивает полную герметичность системы.

Воздуховод от вытяжки и решетка с обратным клапаном

Первый – вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана – круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите – сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Одностворчатый вариант

При выходе из помещения воздушного потока он давит на створку клапана, чем и открывает его. Если имеет место обратная тяга или же движения не наблюдается, створка не испытывает на себе какого-либо воздействия, а потому закрывается под влиянием силы тяжести.

Этой модели часто отдают предпочтение по причине того, что она надежная и простая. Одной створки вполне достаточно для решения необходимых задач. Если правильно ее установить, можно прибегать к помощи естественной вентиляции, так как сопротивление здесь будет небольшим. Есть два варианта исполнения таких моделей:

  1. Со смещением оси. На ней зафиксирована створка. Смещение осуществляется касательно сечения воздуховода.
  2. С противовесом. Соответствующий элемент находится снаружи или внутри прибора.

Если принимать во внимание, что сила тяжести играет ключевую роль в поддержании принципа закрытия створки, тройник с обратным клапаном для вытяжки надо ставить горизонтально или вертикально. Всё зависит от особенности конструкции

Для правильного выполнения манипуляции используется уровень. Если всё это не учесть, обеспечить полное закрытие не удастся. Также может иметь место ситуация, когда возникают большие усилия со стороны воздушного потока в системе для открытия створки. Особенно это актуально при применение противовеса.

17 Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

Применение обратного клапана

Вентиляция естественного типа

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Применение в случае принудительной системы

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Тройник с обратным клапаном и его применение

Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

Примерная схема вытяжной вентиляции с обратным клапаном

По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.

Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.

Как установить приточный клапан – инструкция

Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:

  1. Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
  2. На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
  3. Высота пассивной заслонки над полом составляет 180 – 200 см.
  4. При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
  5. Разместите передаточный блок в удобном месте без ограничений.

Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.

Как правильно установить клапан питания в стене:

Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи

Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины

Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.

Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

  1. Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
  2. Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
  3. Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

  • уменьшается вероятность пожара или взрыва;
  • уменьшается вероятность отравления природным или угарным газом;
  • котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
  • температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

Упрощенная схема вентиляции котельной

Котельная может обустраиваться в таких помещениях:

  1. Отдельно стоящее строение или блочный модуль.
  2. Пристройка.
  3. Помещение внутри дома.
  4. Кухня (допустимо, если мощность котла не превышает 30 кВт).
  5. Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

  1. Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
  2. Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
  3. При установке котла на кухне ее площадь должна быть более 15 м²
  4. Помещение котельной должно иметь отдельную дверь на улицу.
  5. Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Чтобы рассчитать нужное количество воздуха, нужно знать:

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза).
Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах).
Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12.

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

  1. Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
  2. Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 (35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

  1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
  2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
  3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку

Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

  • Нужно снять старую вентиляционную решётку.
  • Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
  • Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
  • Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
  • Мембраны к картонной рамке прикрепляют при помощи скотча.
  • Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
  • Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

  • проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
  • оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
  • Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Как установить готовую конструкцию?

При приобретении готового клапана важно проследить наличие инструкции в комплектации устройства. Ее тщательно изучают, т

к. разные конструкции имеют отличия в установке: за/перед вентилятором, с дополнительной ручной заслонкой, для различного сечения шахты воздухоотвода и прочее. Для того чтобы поставить обратный клапан, потребуются:

  • непосредственно устройство;
  • шуруповерт;
  • саморезы;
  • строительный силикон.

Инструкция для монтажа своими руками:

  1. Проверяют комплектацию (сделать это лучше еще при покупке).
  2. Если в шахте стоял вентилятор, его демонтируют.
  3. Новый вентилятор вставляют в воздуховод. Чтобы крепление сидело плотно, используют уплотнительное резиновое сантехническое кольцо.
  4. Делают отметки для будущих крепежей. Если вентилятор крепится снаружи стены, его закрепляют строительным силиконом.
  5. Определив место вывода проводки, из корпуса вентилятора выводят провода – они не должны попадать под пропеллер (лопасти).
  6. Закрепить вентилятор, соединить провода проводки с проводами устройства.
  7. Закрепить дополнительное оборудование: решетку, сетку.
  8. Установить на саморезы обратный клапан. Точную горизонтальность вымеряют уровнем.
  9. Монтировать все наружные дополнительные детали, крышку.
  10. Проверить правильное функционирование всей конструкции «вентилятор + клапан».

Простейшее устройство можно изготовить самостоятельно. Но если требуется более сложная конструкция или с электроприводом, то специалисты советуют приобретать обратный клапан в магазине. Установить изделие своими руками не составит труда

Важно тщательно изучить инструкцию и потратить немного свободного времени

Автоматизация вентиляции котельной

Чтобы повысить безопасность жильцов, вентиляцию котельной можно автоматизировать.

Для этого:

  1. Выбирайте вентилятор с пультом управления или настенным регулятором оборотов, запасом по производительности (чем больше запас — тем лучше) и несколькими скоростями. Пульт нужно закрепить на входе в котельную. Если вдруг в помещении повысится концентрация угарного или природного газа — вы сможете включить максимальную скорость вытяжки дистанционно. Вентиляторы с ПДУ стоят в среднем на 10-20% дороже «обычных».
  2. Установите в котельной газоанализатор — прибор, меряющий концентрацию газа и дающий сигнал при ее превышении. Средняя стоимость простой бытовой модели — 3000-6000 рублей.
  3. Выбирайте котлы со средствами безопасности: датчиком контроля пламени и датчиком контроля тяги. Они автоматически отключат котел, если горелки потухнут, или если тяга в дымоходе окажется слишком низкой. В средней и высокой ценовой категории эти датчики ставятся почти на все модели.

Чтобы обеспечить безопасность — лучше соблюсти все правила.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

  • с ручным или автоматическим управлением;
  • на пружинах;
  • механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

  • мощность вентилятора;
  • форму обратного клапана;
  • уровень шума;
  • уровень энергопотребления;
  • оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Изготовление своими руками обратного клапана

Даже при том, что стоимость подобных изделий заводского производства не слишком высока, всегда найдутся любители все сделать своими руками. Обратные клапана для вентиляции тоже не стали исключением. Попробуем разобраться, сложно ли это и что для такой работы понадобится.

Делается он достаточно просто. Для этого понадобится:

  • вентиляционная решетка;
  • две мягких пластинки (вполне может подойти пленка от флюорографического аппарата);
  • термопистолет с клеем.

На внутреннюю сторону решетки приклеиваются пластинки таким образом, чтобы закреплены они были только по противоположным сторонам. Средние же части должны свободно двигаться и сходиться краями точно в середине. Вот, собственно и вся работа – простейший самодельный обратный клапан готов. Решетка ставится на место, после чего не пропускает воздух из шахты. Из помещения же он проходит свободно, отгибая пластины.

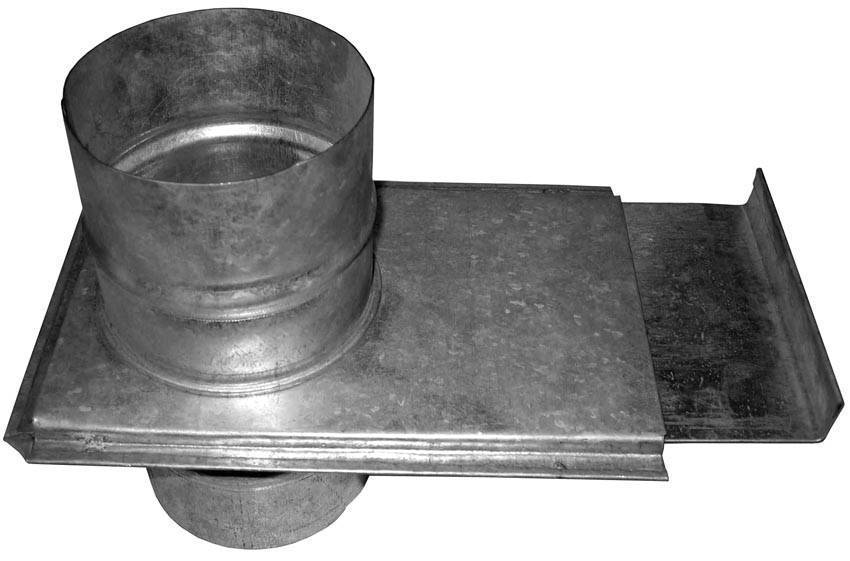

А ведь простейшие подобные устройства делали исстари в дымоходах русских печей

Ну а для тех, кто думает, что лучше приобрести такое изделие заводского производства, предлагаем небольшой обзор моделей и их стоимости.

Типичные проблемы с вентиляцией

Естественная вентиляция жилых домов была основана на наличии микрорешеток, характерных для деревянных оконных конструкций. Через эти небольшие отверстия воздух регулярно подавался снаружи и выводился из дома через вентиляционные каналы, встроенные в конструкцию здания.

Таким образом, в квартире происходил постоянный обмен воздушными массами, способствующий поддержанию нормального уровня влажности, устранению неприятных запахов и т.д.

Регулярный обмен воздушной массы, происходящий естественным образом через свободную фурнитуру оконных и дверных створок и вентиляцию, создает оптимальный микроклимат для жизни и удаляет избыток влаги, углекислый газ и другие вредные токсичные вещества.

Недостаточный воздухообмен в доме является практически неизбежной проблемой при принятии мер по снижению теплопотерь. При установке новых окон и дверей с целью минимизации теплоотвода мало кто задумывается о вентиляции своего дома.

Но вскоре обнаруживаются проблемы в виде душной атмосферы, развития плесени в ванной комнате и других подобных явлений. Вскоре аномальный микроклимат начинает негативно влиять на здоровье тех, кто живет в таком доме.

Скорость естественной вытяжной вентиляции часто бывает слабой или даже отсутствует. Из-за проблем со строительством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, принудительно возвращается обратно.

Отсутствие вентиляции или недостаточная вентиляция не только опасны для жизни человека. Влага, конденсирующаяся на поверхностях, не удаляемая вентиляцией, вызывает преждевременное повреждение конструкций, коммуникаций, отделки.

На состояние тяги в системе вентиляции дома или квартиры влияет также температура наружного воздуха, а точнее, разница между внутренней и наружной температурой.

Зимой этот зазор достаточно велик, чтобы обеспечить хорошую тягу. Однако летом разница температур между наружным и внутренним воздухом не столь существенна и не очень хорошо влияет на качество тяги.

По этим причинам следует рассмотреть возможность установки специальных вытяжных клапанов. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища и предотвратят его повторный вход.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

1 комментарий
  • Отличной идеей для создания приятной атмосферы являются освежители воздуха. Мне очень нравится их приобретать на aroterra.ru , там их просто великое множество.
