Необходимость установки обратного клапана вентиляции

5 Правильное расположение

В частных домах и квартирах канализационная заслонка может устанавливаться в разных местах. Но в любом случае следует соблюдать общие требования к монтажу. Основные условия:

  1. 1. Устанавливать устройство следует в том месте, где можно исключить попадание грязи на мембрану. Засор значительно понижает эффективность работы.
  2. 2. Монтаж должен производиться в местах, где есть свободная циркуляция воздушных масс. Это является одним из самых важных условий для нормальной эксплуатации.
  3. 3. Работа вентиляционного устройства всегда сопровождается звуками. Его следует устанавливать там, где шум не будет мешать жильцам.

Для частных домов ситуация другая. Обычно фановая конструкция выводится на чердак, а уже там на неё устанавливается клапан. В этом случае важным моментом является отопление помещения. Если устройство промёрзнет, то мембрана станет негерметичной.

Характеристики и свойства

Несмотря на простейшую конструкцию затворных приборов, они могут различаться по некоторым критериям:

По форме и размерам. Могут иметь форму круга, квадрата или прямоугольника. Наиболее популярным является прямоугольный обратный клапан.

Применение той или иной формы обусловлено размерами и формой воздушного канала, в который монтируется затворное устройство. Бытовые приборы обычно имеют округлую форму и ограничиваются диаметром 100-150 мм.

Диаметр же производственных устройств может достигать 800-1000 мм.

По материалу. Обратные клапаны могут быть алюминиевыми, стальными или пластиковыми. Самым распространенным в быту является пластиковый обратный клапан вентиляции.

Это оправдано из-за относительной дешевизны материала, а также из-за свойств пластика, которые позволяют сделать конструкцию легкой, достаточно прочной и бесшумной.

В промышленности, где высокие требования к производительности и надежности вентиляционных агрегатов, рекомендуется устанавливать металлические модели обратных клапанов.

Они имеют большую степень надежности и устойчивости к воздействиям агрессивной среды. Главным врагом устройств, выполненных из оцинкованной стали, конечно, является конденсат, который вызывает коррозию металла.

Поэтому от качества и толщины цинкового покрытия напрямую будет зависеть и срок службы агрегата.

По способу монтажа различают горизонтальные и вертикальные типы устройств. Выбор того или иного вида зависит от технических характеристик конкретного воздуховода и его места установки.

Вертикальный тип монтируется в потолке, горизонтальный — в стене.

По способу управления. Устройства могут иметь ручной или электрический режим работы. Ручное управление позволяет пользователю регулировать сечение воздуховода путем ручной настройки степени открытия заслонки клапанного механизма.

Данный тип управления получил распространение при монтаже гравитационной вентиляции.

Модели с электроприводом работают в связке с электровентиляторами и управляются в автоматическом режиме, исходя из объема и воздушного напора.

Электрические клапаны могут управляться электронными датчиками, которые отслеживают мощность вращения вентилятора и, исходя из этих данных, регулируют степень открывания лепестков.

Также для ванной популярным решением является монтаж вытяжки с датчиком влажности, который регулирует степень раскрытия створок.

По наличию подогрева. Наличие подогрева в конструкции — очень важный параметр.

С помощью этой функции предотвращается обледенение и образование конденсата на элементах устройства.

По конструкции различают мембранные, однолепестковые, «бабочки» и решетки. Каждый из типов был описан выше.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

  • воздушные заслонки – гравитационные и пружинные;
  • лепестковые (мембранные);
  • двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

  • корпус круглой либо прямоугольной формы;
  • изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
  • в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.


Запорные «хлопушки» в составе других вентиляционных принадлежностей – соединителей и монтажных пластин

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

  • если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
  • если перевернуть вентклапан вверх ногами, проход останется открытым;
  • при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.


Схема работы клапана-«хлопушки». Из-за смещения кверху свободная створка автоматически закрывается

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Технология установки

Для настенного клапана требуется пробурить отверстие

Оптимальными являются такие варианты монтажа клапана для забора уличного воздуха:

  • под потолком на внешней стене;
  • за радиатором отопления;
  • под подоконником;
  • в глухой панели балконной двери (сэндвиче);
  • над оконным проемом.

Не рекомендуется врезать прибор со стороны улицы с интенсивным движением — так он будет быстро загрязняться и впускать в помещение вредные вещества.

Чтобы установить клапан притока воздуха потребуются такие инструменты:

  • перфоратор, коронка с алмазным напылением;
  • ерш;
  • монтажная пена, штукатурка;
  • нож;
  • отвертка;
  • рулетка;
  • маркер.

Если канал необходимо утеплить, для этого можно использовать греющий кабель или нагревательный мат.

Навесная коробка для вентиляционного клапана снаружи

Монтаж проводится в следующей последовательности:

  1. Подготовка основания. Изнутри наносится разметка под бурение, а снаружи демонтируются навесные панели. Следует прикрепить к стене полиэтиленовый пакет или ведро для сбора пыли.
  2. Изготовление отверстия. Нужно делать небольшие перерывы для остывания инструмента. По окончании процесса очистить канал с помощью ерша, мокрой тряпки или промышленного пылесоса.
  3. Установка теплоизоляции. Ее внутренний диаметр должен быть на 5-10 мм больше направляющей трубы.
  4. Установка канала. Его следует зафиксировать с помощью монтажной пены или герметика.
  5. Монтаж клапана. Если это предусмотрено проектом, устанавливается вентилятор, проводится его подключение и проверка работоспособности.

В заключение осуществляется заделка сколов, крепление внутренних и внешних решеток.

Виды клапанов

В отопительных системах могут использоваться элементы разного типа. В основе их классификации несколько критериев.

В первую очередь обратите внимание на металл, так как от этого зависят особенности эксплуатации устройства. Наибольшей популярностью пользуется латунь, сталь, чугун

Далее рассмотрим основные разновидности запорной арматуры.

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

  • Диск входит в седло, которое укомплектовано уплотнителем.
  • Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
  • Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Лепестковый клапан

Лепестковый обратный клапан для системы отопления имеет и другое название — гравитационный. Главная особенность — малоупругая пружина, имеющая низкое сопротивление. В некоторых моделях пружина и вовсе отсутствует. Гравитационные клапаны оборудованы таким дополнительным элементом, как подпружиненная створка. Она имеет уплотнитель и крепится на оси в верхней части сечения. Защиту от обратного тока обеспечивает сила тяжести и давление потока.

Для чего нужен на вентиляции обратный клапан

принцип действия обратного клапана на вентиляции

Вентиляционная система включает в себя как входные, так и выходные отверстия. В первые из них поступает свежий воздух с улицы, во вторые — уходит загрязнённый. Выходные устанавливают на кухне и в других местах, откуда необходимо вывести наружу спёртый воздух.

Нормальная работа вентиляции предусматривает, что поток воздуха проходил через выходные отверстия из помещения наружу. Если происходит обратное движение, то вентиляционная система перестаёт нормально работать. Чтобы этого избежать, нужно использовать обратный вентиляционный клапан.

Когда появляется обратная тяга из выходного вентиляционного отверстия, это может принести такие проблемы:

  1. В многоэтажных домах таким образом поступают запахи от соседей.
  2. Запах с кухни, водяные поры вместо того, чтобы выводиться наружу, скапливаются на кухне.
  3. В частном доме в холодное время года поступление холодного воздуха снаружи способно существенно понизить температуру, препятствуя работе системы отопления.
  4. Из-за появления обратной тяги дым может вместо того, чтобы уходить наружу, возвращаться внутрь помещения.

Обратный клапан может быть использован для входных или выходных отверстий

Важно, чтобы движение происходило только в нужном направлении. В большинстве случаев установка обратного клапана позволяет решить возникшие проблемы

Самостоятельное изготовление клапана

Изготовить простейшую антивозвратную конструкцию для вентиляции можно и самостоятельно. Но т. к. стоимость клапанов, изготовленных промышленным способом, невысока, сооружать его самому оправдано только в случае, когда короб воздуховода, отводные каналы или вентиляционное отверстие имеют нестандартные размеры и формы.

Работать устройство, сделанное своими руками, будет так же, как и аналогичное, приобретенное в магазине, но обойдется гораздо дешевле. Из материалов потребуется:

  • простая вентиляционная решетка;
  • скотч;
  • небольшая, подходящая по размерам пластина из гибкого пластика;
  • пленка для ламинирования (пленочный файл) – для мембраны.

Инструкция по выполнению:

  1. Выбранную мембранную пленку прикладывают изнутри решетки, фиксируют скотчем.
  2. Отмеряют и отрезают лишние части пленки так, чтобы она отступала от края решетки на 10 мм.
  3. С двух противоположных концов мембрану закрепляют на решетке.
  4. Разрезают мембранную пленку строго посередине.

Такое устройство изготавливается за несколько минут, но служить оно будет достаточно долго.

Более сложный вариант

Эта разновидность клапана предусматривает использование пластмассового тройника для нескольких отводных каналов. Потребуются следующие составляющие:

  • большое количество лавсанового скотча;
  • кольцевой тройник, в комплектацию которого входит крышка соответствующего диаметра;
  • саморез, к нему подбирают пружину, по диаметру она должна налезать на саморез;
  • мембрана (пленка, файл, пластик);
  • линейка достаточной длины;
  • нож канцелярский.

Пленку для мембраны выбирают по следующим показателям:

  1. Размер пленки превышает размеры вентиляционного отверстия.
  2. Толщина пленки зависит от размеров: чем больше требуется пленки, тем она должна быть толще.
  3. Шероховатая пленка не подойдет.
  4. Мятая с заломами пленка не подойдет.

Инструкция по выполнению:

  1. Из текстолита толщиной 3-5 мм (возможно применение пластика) вырезается пластина, на которую будут крепиться створки мембраны. Форма и размер пластины соответствуют вентиляционному отверстию.
  2. По краям пластины сверлят отверстия, так она будет зафиксирована на вентиляторе. Еще несколько отверстий проделывают в середине пластины – для свободного прохождения воздуха. Чем больше отверстий, тем более свободно проходит воздух.
  3. Берут уплотнительную прорезиненную сантехническую прокладку, силиконовый герметик и крепят пластину к вытяжной трубе. В местах соединения винтами их дополнительно герметизируют резиной для снижения уровня вибрации и шума.
  4. Изготавливают створки для «обратки». Из мембранной пленки вырезают кусок, соответствующий пластине. Параллельными краями мембрана крепится к пластине. В середине делают ровный разрез. Должны получиться створки.
  5. Конструкцию «труба + пластина + мембрана» с помощью дюбелей закрепляют в вентиляционном отверстии.
  6. Все зазоры между каналом и вытяжной трубой герметизируют силиконом.

Нюансы обслуживания

Чтобы обустроить готовую вентиляцию, используют воздуховоды со стандартными габаритами прямоугольной или круглой формы. Для них предусматриваются готовые модели, в которых имеется обратный клапан. Зафиксировать его можно на любом участке. Монтаж в этом случае будет аналогичным процессу установки любого другого компонента вентиляционной системы. При этом клапан ставится в фасонном элементе, роль которого выполняет соединитель прямых каналов.

Если естественная и принудительная вентиляция работают попеременно, можно поставить обратный клапа, в соответствии с двумя типовыми решениями. Варианты, которые делают это возможным:

  1. Тройник устанавливается около решётки вентиляции, при этом клапан фиксируется на отводке для естественной вентиляции.
  2. Покупается решетка с особой конструкцией, содержащей сразу два отверстия. Они подходят под любые варианты вентиляции.
  3. Чтобы смонтировать такую решетку, используются жидкие гвозди или обыкновенные саморезы. Второй вариант лучше, потому что он сделает более лёгким процесс ремонта, очистки и изменения конфигурации, если она потребуется. Для этого достаточно будет снять решетку. Если этот элемент установлен внутри помещения, требуется основательное уплотнение областей соединения стен и решётки.

В числе потенциальных проблем, связанных с решетками, установленными снаружи и имеющими жалюзи, является объединение. Способствует этому влага, содержащаяся в воздухе, выходящем из ванной или кухни. При отрицательных температурах она замерзает и тут же превращается в лёд. Какие проблемы это создает:

  1. Створки прилегают к отверстиям вентиляции недостаточно плотно. В результате обратно в помещение поступает меньший объем воздуха, даже если сравнивать с абсолютным отсутствием какой-либо защиты.
  2. Диаметр отверстия уменьшается в значительной степени. Соответственно, страдает и пропускная способность конструкции. Уменьшается воздухообмен. Кухонные вытяжки и вентиляторы испытывают увеличенные нагрузки.

Механический способ для этого подходит лучше всего, но при этом есть вероятность повреждения стороны корпуса, особенно если они сделаны из хрупкого пластика. Лучше, если указанный элемент будет жестким. С этим требованием хорошо справятся металлические элементы.

Нарушение воздухообмена

Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.

Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.

Схема организации вытяжной вентиляции в многоэтажном доме

За перекрытием каналов следуют:

  • нарушение нормального воздухообмена;
  • повышение влажности;
  • появление в комнатах спертого воздуха.

Для чего нужен обратный клапан

Обратный (антивозвратный) клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру.

Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

  • Основными причинами, при наличии которых следует установить обратный клапан, являются:
  • Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
  • Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
  • В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
  • В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Место установки обратного клапана при подключении вытяжки на кухне

Наша кухня в квартире нового дома. В кухне имеется большой вентиляционный канал, в котором есть небольшое отверстие прямоугольной формы, закрытое решеткой. Как правильно подключить гофру от вытяжки? Если на стенку вентиляционного канала установить стандартный выпуск с отверстием под гофру, то будет закрыт выпуск воздуха для естественной вентиляции.

В продаже есть конструкция с отверстием под гофру и ниже небольшая решетки для естественной вентиляции.Но при такой конструкции может происходить обратный выпуск потока воздуха из вытяжки в кухню. В каком месте лучше установить обратный клапан при такой конструкции?

Добрый день, Илья

Большое спасибо за внимание, оказанное нашему ресурсу

По существу вашего вопроса поясняем:

Вы совершенно правы, пытаясь сохранить естественную вытяжку в вашей квартире при подключении кухонного зонта. Подключить кухонный зонт и установить обратный клапан на один воздуховод можно несколькими способами.

Поставить вместо выбранной вами вентиляционной решетки, две, со стандартным выпуском под гофру.

К верхнему выпуску подключить вытяжной зонт, посредством гофры, а на второй выпуск (нижний) установить обратный клапан.

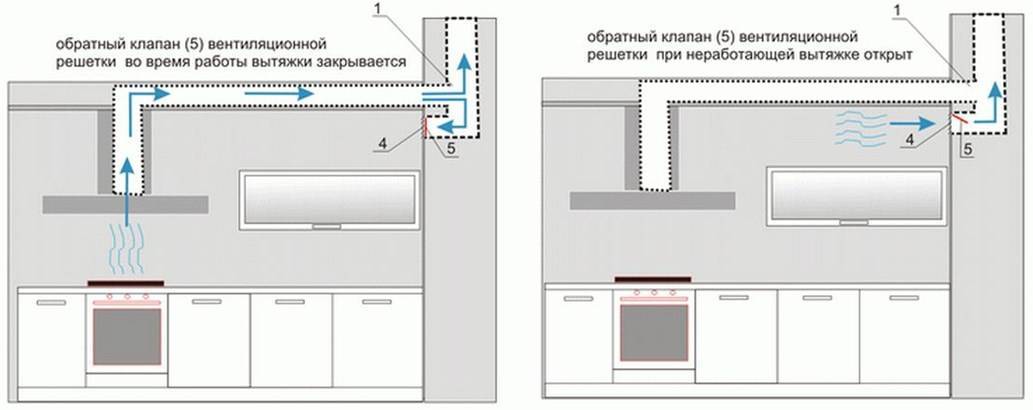

Работа вентиляции, в таком случае будет выглядеть так: при включении вытяжки воздух будет заходить выше клапана. Часть воздушного потока заставит закрыться заслонку обратного клапана. Когда вытяжной зонт будет выключен, заслонка клапана откроется. При таком решении вы можете использовать для подключения кухонного зонта не только гофру, но и прямоугольные вентиляционные трубы, которые имеют лучший дизайн и аэродинамические характеристики, чем у гофрированного воздуховода. Правда придется использовать переходник с круглого сечения на прямоугольное.

Движение воздушных потоков и работу обратного клапана хорошо видно на рисунке.

Поставить один стандартный выпуск и подключить к нему одной стороной пластиковый тройник. К отводу, который находится в средине тройника, подсоединить гофру вытяжного зонта. В торец тройника установить обратный клапан

Для большей наглядности, обратите внимание на фото, представленное ниже

Принцип работы, вентиляционной системы будет такой же, как и в первом примере. Включается вытяжка – обратный клапан перекрывает выход воздуха в кухню. Вытяжка выключается – клапан открывается для естественной циркуляции воздушных масс.

Одно из основных требований для качественной работы естественной вентиляционной системы – это наличие достаточного притока воздуха.

Я, Роман- выдаю свою НОРМУ подключений обратных клапанов вытяжек кухни для жителей России! Установить ДВА обратных клапана на одной общей панели подключенной к вентиляционному каналу бетонной стены кухни: Обр.клапан№1- далее подключается плоской(или круглой) профилью …идет до вытяжки-далее переходник с плоского на круг и входит в вытяжку! Обр.клапан №2 подключается непосредственно к пластмассовой решетке- работающей только на кухонное помещение! При обратном забросе венитяции домах : ОБА ОБРАТНЫХ КЛАПАНА ЗАКРЫВАЮТ и помещение кухни и всю систему вытяжки от нечистот. Ранние варианты чужих- вредительство. С уважением Роман.

Особенности конструкции устройства

Когда человек впервые видит этот прибор, то вопросов о принципе его работы не возникает. Ведь конструкция максимально простая. Несмотря на это, без него невозможно организовать правильную вентиляцию помещения. Если клапана не будет, то отработанный воздух перестанет выходить из помещения. Существует несколько причин, из-за которых это происходит:

  • Отсутствие или неправильная герметичность;
  • Вентиляционный канал засорился мусором;
  • Вытяжка размещена в неправильном месте;
  • Усиливается тяга горения из-за использования печной конструкции;
  • Нарушения нормальной вентиляции из-за монтажа мощной вытяжной системы в одной из квартир, такое часто встречается, когда некоторые владельцы устанавливают воздуховод, не учитывая конструктивные особенности здания;
  • Неравномерная вентиляция из-за наличия нескольких вытяжных систем в одной квартире.

Все эти причины распространены в крупных городах. Чтобы они не повлияли на нормальную вентиляцию, производители рекомендуют устанавливать обратный клапан. Его монтаж займет минимум времени, но эффективность сохранится на длительный период. Главным элементом конструкции являются лопасти, расположенные на одной оси. Они открываются только в одном направлении, а если происходит обратное движение, то они закрываются, предотвращая попадания неприятного запаха в квартиру.

Для чего нужен обратный клапан для вентиляции и как сделать его своими руками

Во время работы системы вентиляции может измениться направление тяги воздуха. В этом случае эффект будет обратный — в помещение будут проникать плохие запахи, прекратится воздухообмен. Для предоставления этого необходимо самостоятельно сделать обратный клапан для вентиляции или приобрести готовую заводскую модель.

Назначение обратного клапана

Изменение направления тяги может происходить по разным причинам

Важно, чтобы это не сказалось на микроклимате в помещении. Чаще всего подобная ситуация появляется для сложных систем вентиляции, где состыковывается несколько труб в общую магистраль

Изменение давления в одной из них приводит к появлению проблемы.

Установка обратного клапана необходима для предотвращения следующих ситуаций:

  • Недостаточный объем приточных воздушных масс. В этом случае они начнут поступать из принимающей магистрали.
  • Некорректное расположение трубы на кровле. Она находится в зоне ветров, которые создают обратную тягу.
  • В одном из вытяжных каналов усилился приток воздуха. В месте состыковки с другими трубопроводами давление будет изменять направление движения.

Правильно установленный обратный клапан автоматически перекроет поток, тем самым предотвратит изменение направления движение воздуха. Как только направление изменится на правильное – шторка или заслонка под воздействием давления откроется.

О том, как установить приточный клапан, читайте здесь.

Обзор конструктивных особенностей

Обратный клапан для вентиляции – это запорно-регулирующее устройство, расположенное в небольшом патрубке. Он должен монтироваться в местах состыковки труб, на выходе магистрали

Важно, чтобы диаметр запирающей шторки был на 0,5-1 мм меньше, чем сечение трубопровода

Для самостоятельного изготовления обратного воздушного клапана рекомендуется взять за основу одну из заводских моделей. Они отличаются конструкцией и могут быть следующих видов:

  • Одно или двухстворчатый. Запорные пластины располагаются на петле или штифте с пружиной. Нормальное состояние — закрытое. Под воздействием давления происходит смещение створок, что увеличивает полезный диаметр трубопровода. При обратной тяге появляется другой эффект – пластины перекрывают магистраль.
  • Мембранный. Диск из резины или аналогичного материала крепится на штифте с пружиной. Под давлением происходит сжатие пружины и смещение мембраны. Обратный поток приведет к перекрытию трубы.
  • Жалюзи. Может иметь ручное или автоматическое управление. Область применения – системы промышленной вентиляции. Для частного дома или квартиры не устанавливаются.

Для самостоятельного изготовления рекомендуется выбрать конструкцию со шторкой, так как она проще всего реализуется в домашних условиях. Если же трубопровод имеет прямоугольную форму – лучше всего остановиться на одно или двухстворчатом клапане.

Самостоятельное изготовление

Следует сразу отметить, что самодельная конструкция не может быть надежнее заводской. Средняя стоимость обратного клапана для стального трубопровода составит 350 рублей, для пластикового – 320 рублей. Если же желание сделать его своими руками связано с нестандартной конфигурацией магистрали – нужно выбрать оптимальную схему.

Для этого потребуется выполнить такие действия:

  1. Приобрести патрубок, размер которого соответствует диаметру или сечению вентиляции. Он должен иметь монтажный раструб для установки в трубопровод.
  2. Из пластикового листа вырезать диск, диаметр которого меньше размера магистрали на 0,5-1 мм.
  3. С помощью клея или паяльника прикрепить петли из толстой проволоки.
  4. Взять железный штифт и закрепить его в центральной части патрубка.
  5. Установить на штифт пластиковый диск, закрепи его на петлях. Он должен сохранять подвижность.
  6. Припаять ограничители открывания на внутреннюю поверхность трубы. Они должны останавливать движение диска для перекрытия магистрали во время появления обратной тяги.

Подобная технология позволяет сделать предохраняющее устройство для любых систем вентиляции.

В видеоматериале показан простой пример изготовления обратного воздушного клапана из подручных средств:

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.


Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
