Как сделать обрешетку для металлочерепицы

Нужна ли контробрешетка и каковы её функции

При правильном обустройстве кровли, ее монтаж выполняется послойно, такая укладка называется «пирогом». В этом «пироге» каждый элемент выполняет свою узконаправленную функцию и если проигнорировать укладку хотя бы одного слоя, то можно нарушить нормальное функционирование кровли.

Также благодаря применению контрреек создается дополнительная теплоизоляция и улучшается шумопоглощение. Правда, многие начинающие кровельщики, стараясь сэкономить, исключают этот элемент из конструкции. Забывая, что отсутствие циркуляции воздуха в подкровельном пространстве может привести:

К намоканию, из-за перепада температур, утеплительного материала и деревянных элементов кровли, что может привести к снижению его теплоизолирующих свойств.

Образованию наледи на поверхности кровельного материала, что будет способствовать его разрушению.

Появлению на концах крыши сосулек, несущих угрозу здоровью.

Так что экономить на этом элементе кровли нежелательно.

Контробрешетка — важный элемент кровельного «пирога»

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный «пирог». В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 — 800 мм.

Кровельный «пирог» для металлочерепицы

  1. Стропила
  2. Гидроизоляция (диффузионная мембрана)
  3. Контробрешетка (брусок 50х50 мм)
  4. Обрешетка под металлочерепицу
  5. Металлочерепица
  6. Пароизоляция
  7. Стартовая доска обрешетки
  8. Карнизная планка
  9. Вентиляционная лента ПВХ или алюминиевая сетка
  10. Капельник
  11. Держатель желоба
  12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет «выветривания» излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Это интересно: Дранка для кровли своими руками: разъясняем досконально

Особенности монтажа

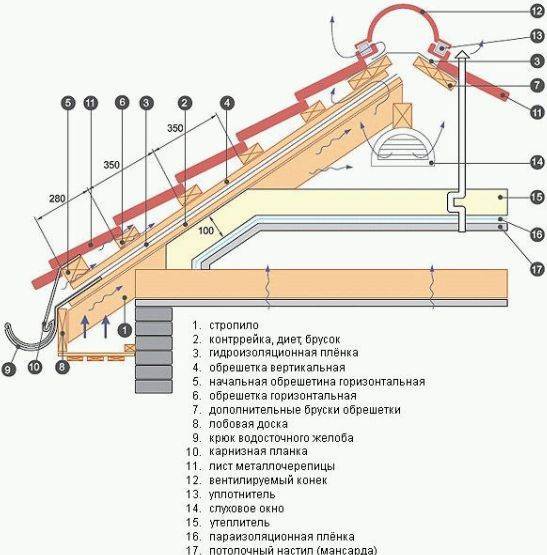

Конструктив покрытия теплой кровли

Рассмотрим самый сложный вариант — монтаж обрешетки на утепленной кровле. До установки настила здесь выполняется укладка гидроизоляции под металлочерепицу, которую крепят к стропилам при помощи степлера. Антиконденсатную пленку настилают внахлест, начиная с низа кровли. Ширина нахлеста соседних полотен должна быть не менее 10 см.

После этого на стропила набивают контррейку, которую иногда называют вентиляционной рейкой. Это могут быть деревянные обрезные бруски сечением 32х50 мм или доски размером 32х100 мм.

Их не доводят до свеса на 15-20 см, оставляя место для крепления первой доски обрешетки. Эта стартовая доска должна иметь толщину, равную суммарной толщине обрешетки и контррейки. Если же первую доску ставят на контррейку, то ее толщину выбирают на 10-15 мм больше толщины рядовой доски, чтобы не получился «висячий» выступ на крае свеса.

Особое внимание при монтаже обрешетки следует уделить правильности установки первой доски. Ее прибивают к концам стропильных ног строго по прямой линии по всей длине карнизного свеса. К ней прикручивают шурупами вертикальную (лобовую) доску и металлическую карнизную планку

К лобовой доске крепится водосточный желоб

К ней прикручивают шурупами вертикальную (лобовую) доску и металлическую карнизную планку. К лобовой доске крепится водосточный желоб.

Укладку первого листа металлочерепицы делают так, чтобы ее край выступал за карнизную планку на 30-40 мм. Это нужно для того, чтобы дождевая и снеговая вода сразу попадала в желоб и не затекала под покрытие.

Вот три важных правила, которые нужно учесть при монтаже обрешетки:

  • В местах примыкания конька, трубы, мансардных окон и ендов, расстояние между обрешеткой не должно превышать 1 см (сплошной настил);
  • Кронштейны для крепления водосточных желобов и карнизную планку нужно установить до начала монтажа металлочерепицы;
  • Антиконденсатную пленку, защищающую утеплитель от намокания, следует укладывать без натяжения и с минимальным провисанием (1-2 см).

После того, как свес правильно оформлен, работа идет быстрее, поскольку рядовая обрешетка прикручивается саморезами или прибивается гвоздями к ровной поверхности основания параллельно стартовой доске.

Выбирая шаг обрешетки под металлочерепицу нужно учитывать ее вид, поскольку у разных производителей размеры ячеек листа отличаются между собой.

На рисунке видно, что рекомендуемый шаг обрешетки под черепицу Монтеррей и профнастил отличаются между собой на 150 мм.

Для своего варианта кровли расстояние между досками решетчатого настила вы можете определить из инструкции, прилагаемой к металлочерепице.

Выдерживать шаг обрешетки нужно максимально точно, поскольку любые ошибки приводят к проблемам при монтаже металлочерепицы, указанным на рисунке.

Ошибки при монтаже обрешетки

Точно выдержать расстояние вам помогут две рейки-шаблона нужной длины. Их прикладывают к нижней доске, а верхней частью выравнивают новую обрешетину.

Делать крепление металлочерепицы к обрешетке в районе конька и фронтонавам придется практически вслепую, поскольку листы закроют настил. Поэтому отклонение любой доски даже на 1-2 сантиметра может привести к непоправимому дефекту, когда шуруп зависнет  в воздухе и в покрытии останется сквозное отверстие.

Обрешетку в коньковой части ставят с учетом того, что к ней придется крепить не только край профлиста, но и металлический профиль, прикрывающий стык по всей длине. Поэтому здесь ширину доски можно увеличить или же поставить впритык две узкие обрешетины.

Монтировать решетчатый настил под металлочерепицу нужно только в сухую и безветренную погоду. Этого требуют правила техники безопасности высотных работ, а также необходимость защиты пиломатериала от намокания.

Полезное видео по теме:

https://youtube.com/watch?v=C_FHgYGJ1o0

Подготовительные мероприятия

Обрешётка – несущая конструкция из деревянных досок и балок, служащая одним из основных элементов кровельного пирога. Создавая дополнительные ребра жёсткости, она принимает на себя основную нагрузку от кровельного материала, обеспечивая его плотное прилегание и надёжную фиксацию.

Материалы для обрешётки

Лучше всего для этой цели использовать брусья из ели или сосны – они обладают достаточной пластичностью, прочностью и способствуют сохранению благоприятного микроклимата. Также допускается использование досок из лиственных пород.


Так выглядят качественные пиломатериалы Источник www.jsm.lt

Пиломатериалы должны пройти тщательную сушку, на них не должно быть гнили или следов заражения грибком, насекомыми или плесенью. Лучшая профилактика подобных проблем – заказ древесины у проверенных компаний.

При закупке убедитесь, что поставщик располагает лицензией, а его продукция не покрыта трещинами или другими явными дефектами. Монтаж обрешётки для металлочерепицы может потребовать применения брусьев разных размеров:

  • 25х100. Применимы для обычных крыш малогабаритных построек.
  • 40х100. Выдерживают вес оцинкованной черепицы на зданиях аналогичных размеров.
  • 50х50 или 40х60. Используются при сборке кровельного пирога любой сложности, в том числе, если шаг обрешётки превышает метр.

Установка слишком тонких досок не допускается, поскольку такая обрешётка не сможет выдержать большую нагрузку. Превышение толщины создаст дополнительную нагрузку на фундамент, но позитивно скажется на долговечности всей конструкции.

Доски из леса Источник pilomaterial-kos.ru

Особенности обрешётки кровельного покрытия

Деревянные доски — это лучший вариант для создания каркаса. Они относительно просты в обращении, вся конструкция имеет малый вес и обладает механической прочностью. Выберите размер досок. От этого зависит прочность крыши и высота. Также учитывать нужно расстояние меж стропилами. На выбор шага влияет модель плитки, ее форма и толщина покрытия.

Установка обрешётки рекомендуется летом, ранней осенью или весной. В это время влажность будет минимальной, что уменьшит вероятность накопления воды в элементах конструкции.

Преимуществом установки металлической кровли является отсутствие необходимости в создании сплошного деревянного настила. Лучшим вариантом является установка досок с нужным шагом. Но для этого необходимо выбрать правильный размер и тип древесины.

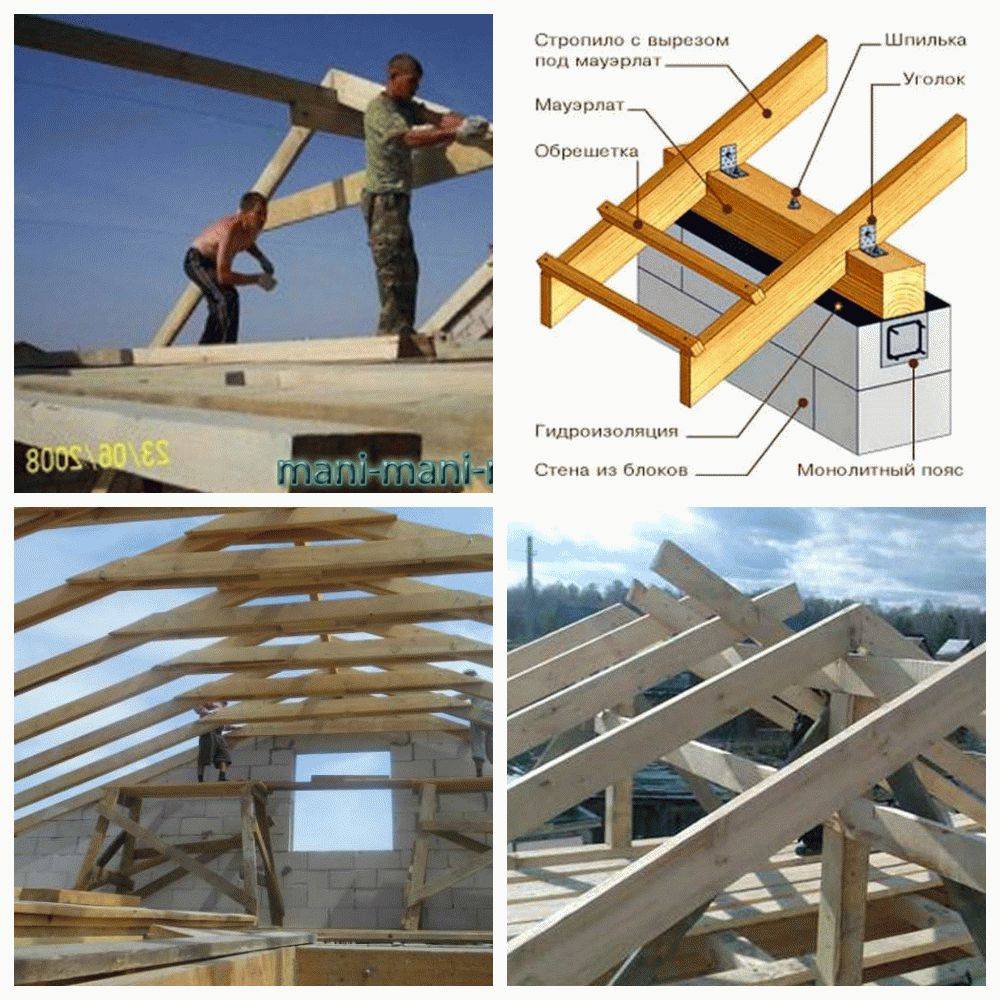

На первом этапе проверяется правильная установка стропил. Расстояние меж ними должно составлять 600−750 мм. Это требуется для создания надёжной основы для будущего дизайна. В качестве основного материала производства можно использовать обычные доски.

Основные требования к ним заключаются в следующем:

Влажность не должна быть выше 20%. При необходимости они должны пройти фазу сушки, чтобы уменьшить этот показатель.
Размеры. Стандартная длина 6 метров. Высота должна быть не менее 2,5 см, а ширина — 100 мм

Важно помнить, что первую доску нужно делать выше остальных на 2 см. Это требуется для компенсации возможных различий в уровне крыши.
Отсутствие разных дефектов

К ним относят трещины, чипы и поверхностные неровности. Если они обнаружены, замените элемент.

Что касается сушки — рекомендуется выбрать уже подготовленные доски, так как снижение уровня влажности в доме проблематично.

Металлочерепица монтеррей: характеристики и описание

По своему внешнему виду данный вид покрытия ничем не отличается от керамической черепицы. Что касается его структуры, то здесь он имеет свои особенности:

  • Главный, средний слой представляет собой лист оцинкованной стали, которая дает возможность рассматриваемому материалу выдержать существенные нагрузки.
  • Чтобы уберечь сталь от коррозии, с двух сторон ее покрывают алюминием или цинком, а также антикоррозийным составом.
  • Затем металл обрабатывают грунтовкой, необходимой для последующего нанесения краски и долгому ее сроку эксплуатации.
  • Снаружи на черепицу наносят полимер, который выполняет главные защитные функции, необходимые данному материалу.
  • Самым нижним внутренним слоем является лак, также защищающий монтеррей от повреждений.

Планируя использовать монтеррей в своих строительных целях, изначально необходимо изучить все ее технические характеристики, делающие каждый слой действительно качественным и долговечным.

Толщина листа должна колебаться в пределах 0,4-0,5 мм, что придает изделию необходимую прочность и жесткость. Используется только рулонная сталь холодной прокатки, толщина которой на всем листе черепицы обязательно должна быть одинаковой.

Данный вид металлочерепицы может иметь несколько разновидностей. Главное их отличие заключается в том, какой вид полимера был применен для наружного слоя черепицы:

  • полиэстер – принадлежит к дешевым покрытиям. Его толщина не превышает 25 микрон, однако этого вполне достаточно, чтобы защитить материал от осадков и различных механических повреждений;
  • матовый полиэстер имеет толщину, находящуюся в пределах 35 микрон. Применяется для любого типа климата. Имеет широкую цветовую гамму. Хорошо справляется с различными повреждениями;
  • пластизол – очень толстый слой (200 микрон) покрытия, способный противостоять воздействию коррозии, атмосферным осадкам, химическим и механическим повреждениям. Довольно долго сохраняет свой цвет, не выгорая под воздействием ультрафиолетовых лучей;
  • пурал представляет собой слой, изготовленный из полиуретана. Его толщина доходит до 50 микрон. Вообще не подвергается коррозии, практически не выгорает на солнце, легко гнется, а также способен выдерживать значительные температурные колебания;
  • ПВДФ производится из поливинилхлорида, а также акрила. Толщина этого покрытия составляет 27 микрон. Имеет очень длительный срок годности, не выгорает на солнце, выдерживает различного рода повреждения, а также хорошо очищается.

Особое внимание нужно уделить типу профиля рассматриваемого вида металлочерепицы, потому что это позволит правильно рассчитать расход материала и, соответственно, сэкономить определенную сумму денег. Рассмотрим три вида профиля, существующих сегодня на рынке:

  1. Металлочерепица мп монтеррей отличается небольшой стоимостью, длительным сроком годности, а также своей прочностью. Ширина листа составляет 1180-1100 мм. Высота профиля достигает 39 мм с шагом волны в 350 мм.
  2. Металлочерепица супермонтеррей имеет наибольшее сходство с настоящей керамической черепицей. Металлочерепица супермонтеррей, характеристики: ширина листа находится в пределах 1180-1100 мм, высота профиля – 46 мм с шагом волны в 350 мм.
  3. МП макси делает здание очень выразительным и не похожим на другие. Ширина листы составляет также 1180-1100 мм, высота профиля – 46 мм, а шаг волны – 400 мм.

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

Кровельный “пирог” для металлочерепицы

  1. Стропила
  2. Гидроизоляция (диффузионная мембрана)
  3. Контробрешетка (брусок 50х50 мм)
  4. Обрешетка под металлочерепицу
  5. Металлочерепица
  6. Пароизоляция
  7. Стартовая доска обрешетки
  8. Карнизная планка
  9. Вентиляционная лента ПВХ или алюминиевая сетка
  10. Капельник
  11. Держатель желоба
  12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы – 14 градусов

Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

  • вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши,
  • в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы),
  • в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Требования к обрешетке

Металлическая черепица – это довольно тяжелый и объемный кровельный материал. Он требуется не только прочности, но и высокой жесткости основания, на которое будет устанавливаться. Во многом на эти требования влияет конструкция классического черепичного листа.

Классическая обрешетка

Он состоит из волн, которые образуются на металле при помощи специальных прокатных валиков. Самым жестким участком листа считаются низины волн – именно эти участки непосредственно крепятся к обрешетке. Чтобы обеспечить плотное и долговечное крепление необходимо учитывать, что именно в этой точке примыкание покрытия и основания должно быть максимально плотным. Для этого нужно учесть следующие требования к обрешетке:

Любая система бывает двух видов – решетчатая и сплошная. Решетчатая является классической и используется на большинстве типов крыш. Здесь между отдельными балками есть зазор, образующий своеобразную сетку. Сплошной настил обустраивается напротив – без малейших расстояний между брусками;
Брус и доска подбираются из плотной, качественной древесины, размер сечения брусьев не менее 50 мм, а ширина доски – 130

Очень важно выбрать «правильную» породу, т. к

в противном случае под угрозой будет вся кровля. Специалисты рекомендуют использовать лиственницу, сосну, дуб и т. д.;
Любой шаг подбирается индивидуально под определенную металлочерепицу. Для простоты измерений и расчетов предварительно придется подготовить чертежи. Как понятно, пересечения отдельных балок должны приходиться на места, где черепица будет примыкать к основанию;
Независимо от типа кровли, она обязательно застилается гидрозащитным волокном и пароизоляционной пленкой. Это защитит стропильные балки от повреждений атмосферными осадками, конденсата и прочих агрессивных факторов;
Независимо от выбранного типа покрытия, возле трубопроводов, откосов и прочих различных отверстий кровли, обрешетка монтируется только всплошную. Это требуется во избежание протекания крыши.

Устройство обрешетки под металлочерепицу

Обрешетка укладывается поверх стропил с обязательным устройством парогидроизоляции – она необходима не только для защиты здания от атмосферных осадков, но и от проникновения паров влаги изнутри дома под обрешетку и кровельное покрытие. Водяные пары, оседая на конструкциях, образуют конденсат, а в холодное время года наледь, что приводит к разрушению защитного покрытия металлочерепицы и деревянных элементов обрешетки.

Последовательность выполнения обрешетки кровли под металлочерепицу такова:

  1. На стропила укладывают парогидроизоляционную пленку. Ее кладут по продольной оси крыши, начиная от карниза. Каждую последующую полосу накладывают на нижнюю на 15-20 см, проклеивая ее специальным скотчем. Пленку нельзя натягивать во избежание ее разрыва. Допускается провисание пленки на 50-100 мм. К стропилам ее крепят мебельными скобами.
  2. Чтобы выполнить необходимый воздушный зазор между пленкой и черепицей, на стропила прибивают брусок. Толщина бруска от 30 до 50 мм, варьируя толщину бруска можно исправить неровности в укладке стропил. Брусок крепят прямо через пленку оцинкованными гвоздями, их длина должна быть не менее 80-100 мм.
  3. Обрешетку из выбранного материала крепят на брусок в поперечном направлении, начиная от карниза. Шаг обрешетки выбирают в соответствии с расчетом, он зависит от вида металлочерепицы. Около карниза и конька, на ендовах и примыканиях, а также вокруг дымовых труб обрешетку выполняют сплошной. Обрешетку крепят к стропильным брускам либо оцинкованным гвоздями – по два на каждое пересечение, либо воронеными саморезами.

Видеоролик о подготовке и покрытии крыши металлочерепицей.

Выбор материала

Схема монтажа металлочерепицы

Экономить на материале обрешётки, которую планируется укладывать под металлочерепицу, лучше не стоит. В качестве настила для такого кровельного покрытия подойдёт лишь обрезная доска, которая отличается высоким качеством и хорошей просушкой.

Параметры выбора:

Первое и, пожалуй, самое важное требование относится к толщине обрешётки. Оптимальным выбором будет величина в 32 мм., но также допускается использование обрезных досок не менее 25 мм

Лучше всего перед тем, как приобрести материал, самостоятельно откалибровать разброс досок по толщине, который не должен быть более 2-3 мм. в одной партии.
Если разброс толщины превышает требуемую величину, то использование таких досок повлияет на образование нестыковок обрешётки на стропилах. А укладка металлочерепицы будет неровной, высок риск образования волн.

Подходящей шириной доски является величина от 10 до 15 см.
Допускается различная длина обрешёточных досок, но удобнее использовать соответствующую шагу стропильных ног. При этом можно свести к минимуму образование отходов.
Строганная доска обойдётся дороже и совсем не обязательна для работы. Минимальные отклонения по толщине будут иметь обрезные нестроганные доски, распиленные на хорошей ленточной пилораме.
Обрешётка до начала монтажа дважды обрабатывается с помощью антипирена и антисептика, чтобы исключить возгорание и гниение.

Наиболее подходящая толщина досок для обрешётки будет зависеть от того, с каким шагом установлены стропильные ноги. Соответственно, чем он больше, тем толще потребуются доски. К примеру, при шаге стропил в 90 см. используют обрешётку толщиной не менее 32 мм. А для шага в 60 см. подойдут 25-миллиметровые доски.

Самые частые ошибки

Хотя укладка обрешетки не является супер сложной, но при ее монтаже нередко допускаются грубые нарушения:

  • использование некачественных пиломатериалов, имеющих разную толщины, неправильную геометрию;
  • шаг обрешетки неравномерный или не соответствует профилю металлочерепицы;
  • отсутствие контробрешетки, которое напрямую не влияет на качество монтажа, но впоследствии приводит к быстрому гниению деревянных конструкций.

Нельзя укладывать металлочерепицу по старому настилу под шифер. Необходимо его демонтировать и переустановить доски с другим шагом. Также желательно использовать гвозди, а не саморезы, которые могут быстро поломаться.

Отличия обрешетки от контробрешетки

Чем отличаются обрешетка и контробрешетка крыши? Далеко не все строители, не говоря уже о рядовых владельцев домов, знают предназначение контрреек, и как они устанавливаются. Неопытные кровельщики часто путают эти два элемента кровельного пирога, что является серьезным нарушением технологии монтажа крыши. Чтобы при проведении кровельных работ не возникало путаницы, нужно разобраться, для чего нужна контробрешетка и обрешетка.

Обрешетка может быть сплошной или разряженной. В первом случае, доски выкладываются вплотную друг к другу. Максимальный зазор между ними может быть равен 10 миллиметрам. Во втором случае, обрешетка монтируется с определенным шагом, размер которого подходит для крепления выбранного кровельного материала.

Сплошная обрешетка подходит для крыш с небольшим уклоном, в качестве кровельного материала для которых, используется мягкая черепица, шифер и профнастил. Разряженная обрешетка обустраивается из брусков 50×50 и 60×60 мм. Она подходит для кровель из шифера и черепицы. Разряжённая обрешетка обходится гораздо дешевле, ведь для ее монтажа нужно меньше материала.

В то же время, контробрешетка, иначе называемая контрбрусьями, изготавливается из деревянных брусков небольшой толщины. Они набиваются на стропила сверху гидроизоляционной мембраны. Устройство контробрешетки позволяет создать вентиляционный зазор между кровельным материалом и гидроизоляцией.

Зачем нужна контробрешетка под металлочерепицу и прочие кровельные материалы? Во время эксплуатации на внутренней стороне кровельного покрытия может образовываться конденсат. Его избыточное количество вызывает ряд процессов, например, гниение деревянных составных частей крыши, или ржавление металла.

Контробрешетка под металлочерепицу и другие кровельные материалы, чаще всего изготавливается из брусьев, с сечением 30×50 миллиметров. Если кровельные работы проводятся на крышах со сложной формой или большими размерами, то контробрешетка выполняется с использованием более толстых брусков, 50×50 мм.

При монтаже сплошного настила, установка контробрешетки является обязательной, ведь помимо нее, нечему обеспечивать нормальную вентиляцию кровельных материалов. Поняв, зачем нужна контробрешетка, следует уяснить ее месторасположение в кровельном пироге, который обычно выглядит следующим образом:

  • нижний слой – обрешетка;
  • второй слой – гидроизоляционные материалы;
  • третий слой – шаговая обрешетка;
  • верхний слой – кровельный материал.

В зависимости от выбранного кровельного материала и прочих факторов, кровельный пирог может иметь в своем составе и другие элементы. Что такое контррейка и правила ее установки

Правила выполнения конструкции и пошаговая инструкция

Необходимость соблюдения параметров материала – это гарантия того что кровля будет служить долго.

  • Для системы стропил берется брус размером: 50х200, 50х150, 50х100, 100х200, 100х150;
  • Толщина доски для обрешетки и крепления конька от 25 мм;
  • Шаг стропил 600-900 мм;
  • Первая доска толще других на 10-15 мм;
  • Стык досок обрешетки – шахматный;
  • Ветровая доска устанавливается выше обрешеточной конструкции;
  • Предел прочности – выдерживать вес человека.

А теперь пошаговая инструкция создания обрешетки для кровли из металлочерепицы:

  1. Первая доска крепится с нижней стороны ската, размещается горизонтально каркасу и прибивается к вертикальной контробрешетке или стропилам гвоздями. Каждую точку сопряжения с поверхностью следует крепить двумя и более гвоздями. Расстояние между обрешеточными брусьями берется чуть уже профиля металлочерепицы, чтобы затем оформить правильно свесы.
  2. Второй ряд прибивают, как и первый.
  3. Следующие ряды устанавливают и крепят сообразно шагу по профилю кровельного материала. Удобно использовать мерный брусок.
  4. Внутренние углы кровли, где формируется ендова, доски нужно обрезать под углом, чтобы обеспечить плотность стыка.
  5. Последний ряд прибиваемой обрешетки в области конька лучше делать большей величины, для чего применяется более широкая доска или несколько брусков собираются вместе. Сплошной настил минимизирует риски перегиба по краям листов.
  6. После того, как каркас под металлочерепицу Каскад (где шаг в 350 мм) или любую другую закончен, следует обрезать края пиломатериалов, выравнивая нужную длину.

Совет! Для крепления бруса применяются гвозди, длина которых в 2 раза превышает показатель толщины доски, а диаметр не более 3,5 мм. Необходимо каждые два ряда проверять кривизну установки пиломатериала, расчет осуществляется сверху вниз, что помогает контролировать длину черепицы.

Руководство по обустройству «скелетного» каркаса можно дополнить рекомендациями по выбору материалов:

  • Доска 25х100 применяется для облегченной конструкции простого типа;
  • Обрезная доска 32х100 нужна, если решили воспользоваться черепицей повышенной толщины оцинкованных листов, а также на крышах сложной конструкции;
  • Брус размерами 50х50 мм устанавливают в случае необходимости стропильного шага более 0,9 м.

Какой именно выбрать шаг обрешетки, чтобы прибить листы металлочерепицы на крышу, рассчитать несложно, как и своими руками обустроить конструкцию.

Важно! Вычисления интервала между брусьями выполняются посредством измерения расстояния от самой высокой точки первой волны к нижней части места. Для чего на стропильную ногу нужно поместить уровень в 1,5 и замерить

Соответственно полученному расстоянию и будет выполняться шаг. Стандартными параметрами поперечной волны считается градация в 30-45 см, по этим цифрам и выбирается оптимальный шаг.

Обрешетка под металлочерепицу

Крепление металлочерепицы к обрешетке  с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

  • Покрытие листа не переносит деформаций — может разрушиться защитный слой, образуя очаг коррозии, поэтому основным требованием к обрешетке является отсутствие прогибов и неровностей.
  • Обрешетка крепится к стропилам поверх слоя гидроизоляции, обязательного для металлической кровли.
  • Применяют два типа обрешетки — сплошной и разреженный. При сплошном расположении досок между ними оставляют зазор в 1 см, такой тип требует наличия большого количества пиломатериалов, вес обрешетки значительно увеличивается, но можно использовать любой размер металлочерепицы, расчет не требуется.
  • Разреженный тип обрешетки более экономичен по пиломатериалам, имеет значительно меньший вес (а значит, создает меньшую нагрузку на стропильную систему), но требует правильного расчета, чтобы шаг бруска соответствовал размеру листа металлочерепицы.

Обрешетка под металлочерепицу — фото строения кровли

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
