Как правильно установить кессон для скважины

Все о монтаже и подключении

Труба водоснабжения, которая отводится от обсадной колонны, опускается в грунт ниже уровня промерзания. В боковой стенке конструкции для нее предусматривают отверстие. Для установки сооружения роется котлован. Он должен превосходить размер защитной конструкции по ширине/диаметру.

Монтаж кессона из бетонных колец

Стандартные изделия из бетона крепятся друг на друга с помощью металлических пластин. Дополнительно стыки герметизируют цементным раствором. Необходимой мерой является железнение. При этом используется чистый цементный раствор без добавок.

Наиболее предпочтительные материалы для гидроизоляции: гидроизол, стеклоизол. Затем конструкцию утепляют. Для этого применяют пеноизол или пенополиуретан. Альтернативный вариант — пеноплекс.

Монтаж металлического кессона

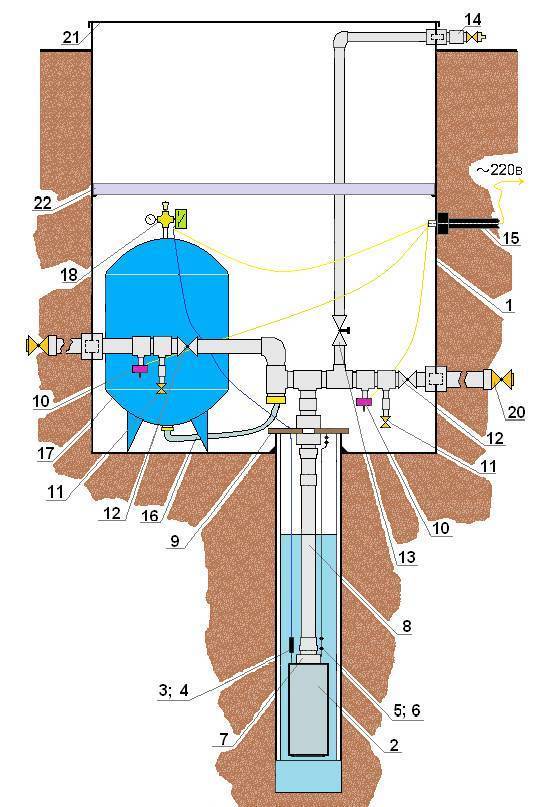

Схема монтажа кессона для скважины.

Последовательность действий:

  • готовится котлован;
  • обустраивается бетонное основание поверх песчаной подушки (толщина 30 см);
  • обсадная труба сразу обрезается, т. к. потом это будет сложно сделать ввиду использования готового сооружения;
  • конструкцию опускают на колонну;
  • подключают коммуникации;
  • выполняется гидроизоляция, теплоизоляция;
  • производится обратная засыпка грунтом.

Монтаж пластикового кессона

Гидроизоляция, как и утепление, не производится. Важная особенность — обратная засыпка котлована выполняется с применением цементного раствора (соотношение добавок и цемента 5:1).

Как самостоятельно изготовить кессон

Чтобы сделать своими руками, для начала необходимо определиться с материалом, параметрами системы.

Монолитная конструкция из бетона

Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий

Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой. Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку

Да и оборудование будет удобно размещено

Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

Конструкция кессона монолитного из бетона.

Работа проводится следующим образом:

  1. Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
  2. После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
  3. Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
  4. После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
  5. Через неделю опалубку можно снять. А через 4 недели установить оборудование.

Кессон из бетонных колец

Скважинная система из бетонных колец предусматривает следующее:

  1. Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
  2. Заливают дно бетоном и бурят отверстие под трубу.
  3. Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
  4. После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
  5. Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

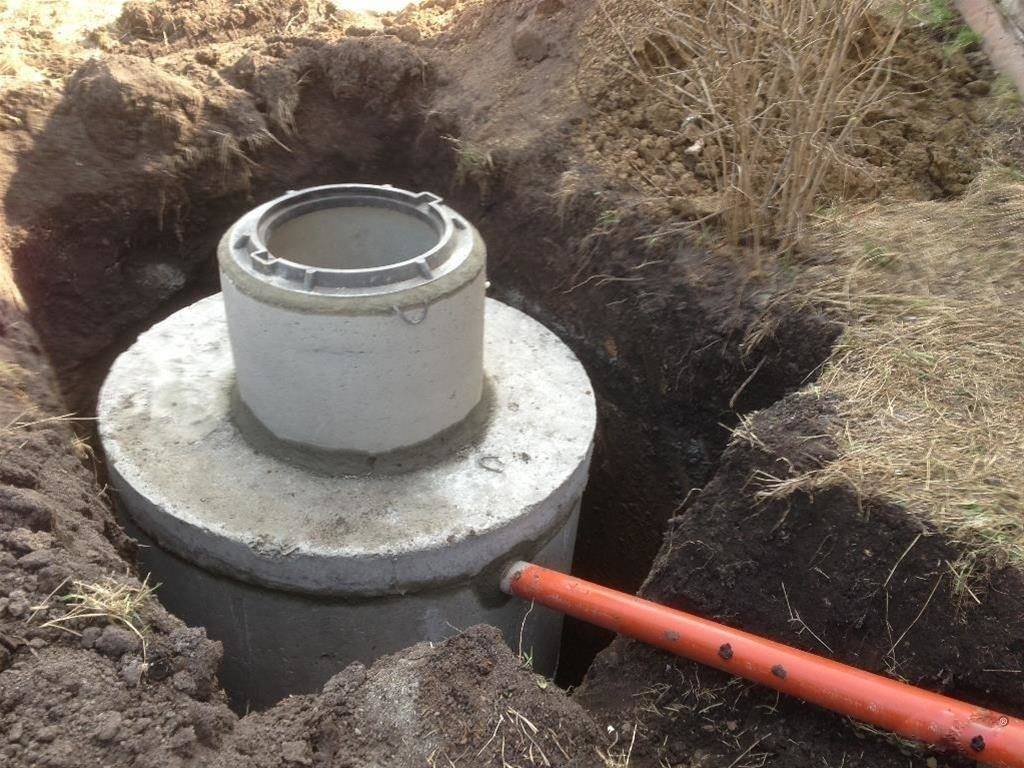

Из бетонных колец кессон для скважины.

Бюджетная камера из кирпича

Устройство кессона из кирпича:

  1. Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
  2. На фундамент необходимо уложить гидроизоляцию (например, рубероид).
  3. Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
  4. После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

Герметичная емкость из металла

Процесс такой:

  1. Снова выкапывают яму, подходящую под размер и форму камеры.
  2. На дне вырезают отверстие для обсадной трубы.
  3. Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
  4. Конструкцию нужно обработать защитным слоем.

При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

Как выбрать металлический кессон?

Отдавая предпочтение конструкциям из металла, специалисты рекомендуют уделить внимание ряду деталей. Идеальный металлический кессон для скважины – это качественная гидроизоляция

Не стоит отдавать предпочтение конструкциям, покрытым обычной краской. Такую защиту коррозия устранит в самый короткий срок. Для долговечной эксплуатации следует присмотреться к устройствам, имеющим качественное антикоррозийное покрытие и толщину металла порядка не менее 3 мм.

Выбирая кессон, очень важно определиться с формой его конструкции. Многие потребители для обустройства скважин используют квадратные кессоны

Такие капсулы считаются более удобными нежели чем цилиндрические модели. В них без особых проблем располагается автоматика и гидроаккумуляторы.

Хороший металлический кессон – это наличие герметично сваренных патрубков. Данные элементы отвечают за надёжное соединение подземных коммуникаций. Они же значительно повышают эксплуатационные характеристики всей конструкции в целом.

Наша компания предлагает широкий выбор кессонов собственного производства. В нашем каталоге обязательно найдется конструкция параметрами, удовлетворяющими требования даже самого взыскательного заказчика. Срок эксплуатации металлического кессона не ниже, чем у самой скважины.

Круглый металлический кессон 1000 (стенка 4 мм)

  • Высота: 2000 мм
  • Диаметр кессона: 1000 мм
  • Диаметр горловины: 700 мм
  • Форма: круглый
  • Толщина стенок: 4мм
  • Вес кессона: 230 кг
  • Покрытие: битумный лак – 5100
  • Лестница, петли и кронштейн под навесной замок в комплекте

36 050 руб

Круглый металлический кессон 1200 (стенка 4 мм)

  • Высота: 2000 мм
  • Диаметр кессона: 1200 мм
  • Диаметр горловины: 800 мм
  • Форма: круглый
  • Толщина стенок: 4мм
  • Вес кессона: 320 кг
  • Покрытие: битумный лак – 5100
  • Лестница, петли и кронштейн под навесной замок в комплекте

52 650 руб

Круглый металлический кессон 1500 (стенка 4 мм)

  • Высота: 2000 мм
  • Диаметр кессона: 1500 мм
  • Диаметр горловины: 950 мм
  • Форма: круглый
  • Толщина стенок: 4мм
  • Вес кессона: 450 кг
  • Покрытие: битумный лак – 5100
  • Лестница, петли и кронштейн под навесной замок в комплекте

65 650 руб

Квадратный металлический кессон 1000 (стенка 4 мм)

  • Высота: 2000 мм
  • Диаметр кессона: 1000 мм
  • Диаметр горловины: 700 мм
  • Форма: квадратный
  • Толщина стенок: 4мм
  • Вес кессона: 230 кг
  • Покрытие: битумный лак – 5100
  • Лестница, петли и кронштейн под навесной замок в комплекте

45 650 руб

Квадратный металлический кессон 1200 (стенка 4 мм)

  • Высота: 2000 мм
  • Диаметр кессона: 1200 мм
  • Диаметр горловины: 800 мм
  • Форма: квадратный
  • Толщина стенок: 4мм
  • Вес кессона: 320 кг
  • Покрытие: битумный лак – 5100
  • Лестница, петли и кронштейн под навесной замок в комплекте

55 650 руб

Квадратный металлический кессон 1500 (стенка 4 мм)

  • Высота: 2000 мм
  • Диаметр кессона: 1500 мм
  • Диаметр горловины: 950 мм
  • Форма: квадратный
  • Толщина стенок: 4мм
  • Вес кессона: 450 кг
  • Покрытие: битумный лак – 5100
  • Лестница, петли и кронштейн под навесной замок в комплекте

72 650 руб

  1. Гильза под устье скважины -1000 рублей.
  2. Патрубок под воду (с резьбой с двух сторон) ø1″-350 рублей.
  3. Патрубок под воду (с резьбой с двух сторон) ø1″-350 рублей.
  4. Труба летнего полива (с резьбой с двух сторон)Длинна – 700 мм, ø½ – 500 рублей.
  5. Петли и кранштейны под навесной замок – 400 рублей.
  6. Флянцевое соединение КЕССОНА со скважиной трубой – 4500 рублей.

03.08.2017

Сергей

Нашел компанию по дешевле, приехали, пробурили скважину, сделали обустройство поставили за место кессона кольца железо бетонные, Через 8 дней заехала машина на участок с кирпичом, раздавила кольца. Порекомендовали друзья другую фирму «Нептун» Купил у них новый кессон из металла. Сделали скидку. Работу выполнили за несколько часов.


Оставить отзыв

Что такое адаптер для скважины

Ещё одной альтернативой кессону, многие считают адаптер. Адаптер позволяет увести водопровод ниже глубины промерзания грунтов, но тут некуда ставить автоматику.

В погоне за экономией люди забывают про систему в целом.

Экономия, в случае с адаптером, реальная. Но в период строительства, он вас не спасет.

Почему? Да потому, что есть три варианта развития событий:

Вариант 1

Вы не покупаете автоматику, и строители используют насос напрямую: нужна вода- включили. Насос в таком режиме долго не выдержит.

Вариант 2.

Вы покупаете всё для автоматической работы погружного насоса, и устанавливаете это, где-то под навесом, в вагончике-бытовке.

Даже если Вы уберёте блок автоматики и гидроаккумулятор к зиме в тёплое помещение, Вы обязательно забудете слить воду из водопровода. Особенно, если трубу прикопали землёй.

Весной, когда Вы соберёте всю систему на место, Вам придётся менять либо трубопровод, либо насос. В зависимости, когда Вы заметите неправильную работу автоматики.

Вариант 3.

Вам могут предложить проточное реле вместо кучи других приборов (реле давления, гидробака, манометра). Вы согласитесь потому, что это, опять же, дешевле. Но реле потока, как его ещё называют, прибор точный и нежный.

В условиях строительства такие вещи долго не живут, так как требуют ухода и бережного отношения. В результате всё вернётся к варианту №1 со всеми вытекающими последствиями.

Так что, адаптер не является альтернативой металлическому кессону в условиях строительства. но в других условиях, я бы его рекомендовал.

Как установить адаптер на скважину

Установкой адаптера на трубу скважины должен заниматься специалист. Хотя бы потому, что для этого нужен специальный инструмент.

Наличии инструмента и правильно растущих рук, не дает конечно абсолютного права, но опыт и понимание механики работы адаптера, очень помогут вам контролировать и участвовать в процессе его установки на трубу.

Адаптер состоит из двух разъемных частей. Стационарная часть крепится к обсадной трубе скважины и к ней же подсоединяется водопровод от дома.

Подвижная часть адаптера крепится к трубе от погружного насоса, с одной стороны и соединяется с монтажной трубой, с другой стороны.

От обсадной трубы скважины в сторону дома копается траншея глубиной не менее 1,3 метра и шириной около 0,5 метра.

Для удобства работы, траншею нужно расширить у самой обсадной трубы, так как придется там работать дрелью.

Специальной коронкой по металу на глубине 1,3м от уровня земли, сверлится отверстие диаметром, соответствующем адаптеру(как правило,25-40мм).

Затем, адаптер в собранном виде накручивается на монтажную трубу и опускается внутрь обсадной. Перед спуском, нужно снять с адаптера большую гайку и уплотнительную резинку.

Многие практикуют одновременный спуск насоса и установку адаптера. Так можно, если у вас труба без воды и глубина спуска насоса, не большая. В противном случае, вам будет тяжело держать на весу насос с трубой и тросом, при этом попадая в отверстие.

Дальше нужно аккуратно ввести конец с резьбой в отверстие и закрепить адаптер гайкой.

Когда вытянули резьбовую часть до конца на себя, нужно открутить гайку и установить уплотнительную резинку на адаптер. Затем гайку вернуть на место и плотно затянуть ее. Всё. Адаптер установлен.

Теперь прикручивайте водопровод от дома к адаптеру, подключайте кабель насоса и закапывайте траншею, предварительно засыпав водопровод песком.

Чем хорош металлический кессон

Используемые с давних пор металлические кессоны устанавливаются не только в скважинах, их часто ставят и в . Их востребованность объясняется следующими причинами:

  • металл, обеспечивающий необходимую жесткость конструкции, является материалом, который можно использовать для самостоятельного изготовления данной емкости, являющейся столь утилитарной;
  • большая масса, обусловленная большим удельным весом металла, гарантирует кессон от всплытия;
  • металл при наличии необходимых обустройств способен обеспечить требуемый уровень герметичности.
  • высокая теплопроводность металла зачастую обусловливает необходимость утепления изделия;
  • сварные швы, с помощью которых собран кессон, зачастую являются его самым уязвимым местом;
  • быстрое ржавление, характерное для металла, требует наличия эффективной ;
  • относительная простота изготовления является причиной наличия на рынке большого числа кустарно изготовленных изделий, не отличающихся высоким качеством;
  • металлические емкости необходимо оборудовать эффективной системой вентиляции.

Кессоны могут иметь различную форму. Их изготавливают в виде цилиндра, куба или параллелепипеда.

Теплоизоляция кессона

Итак, от проникновения воды кессон защищён, но теперь в нём высокая температура, а это значит, что с его стен будет стекать вода, из-за чего урожай в кессоне будет гнить. Чтобы преодолеть эту проблему, необходима установка тепловой изоляции. Нужно как можно лучше изолировать стены и дно погреба.

Чтобы устройство кессона для погреба было максимально идеальным, рекомендуется делать его изоляционный слой из глины толщиной не менее 20 сантиметров. Таким же слоем глины следует изолировать и внешние стороны. Чтобы достичь лучшей надёжности, при помощи цементного раствора пол и внутренние стенки погреба оштукатуривают слоем в 2 сантиметра. Для этого на каркас из стальной проволоки диаметром 0,06 сантиметра устанавливают стальную сетку с ячейками, фиксируют и штукатурят. Далее покрывают пол слоем в 3,5 сантиметра и дают составу просохнуть. Внутренние стены можно утеплить стекловатой или теплыми одеялами.

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

  • На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
  • В опалубку устанавливают арматурную сетку.
  • Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
  • Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
  • Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
  • Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня. Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри

После высыхания гидроизоляции проводят обратную засыпку камеры

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

Полимерный кессон

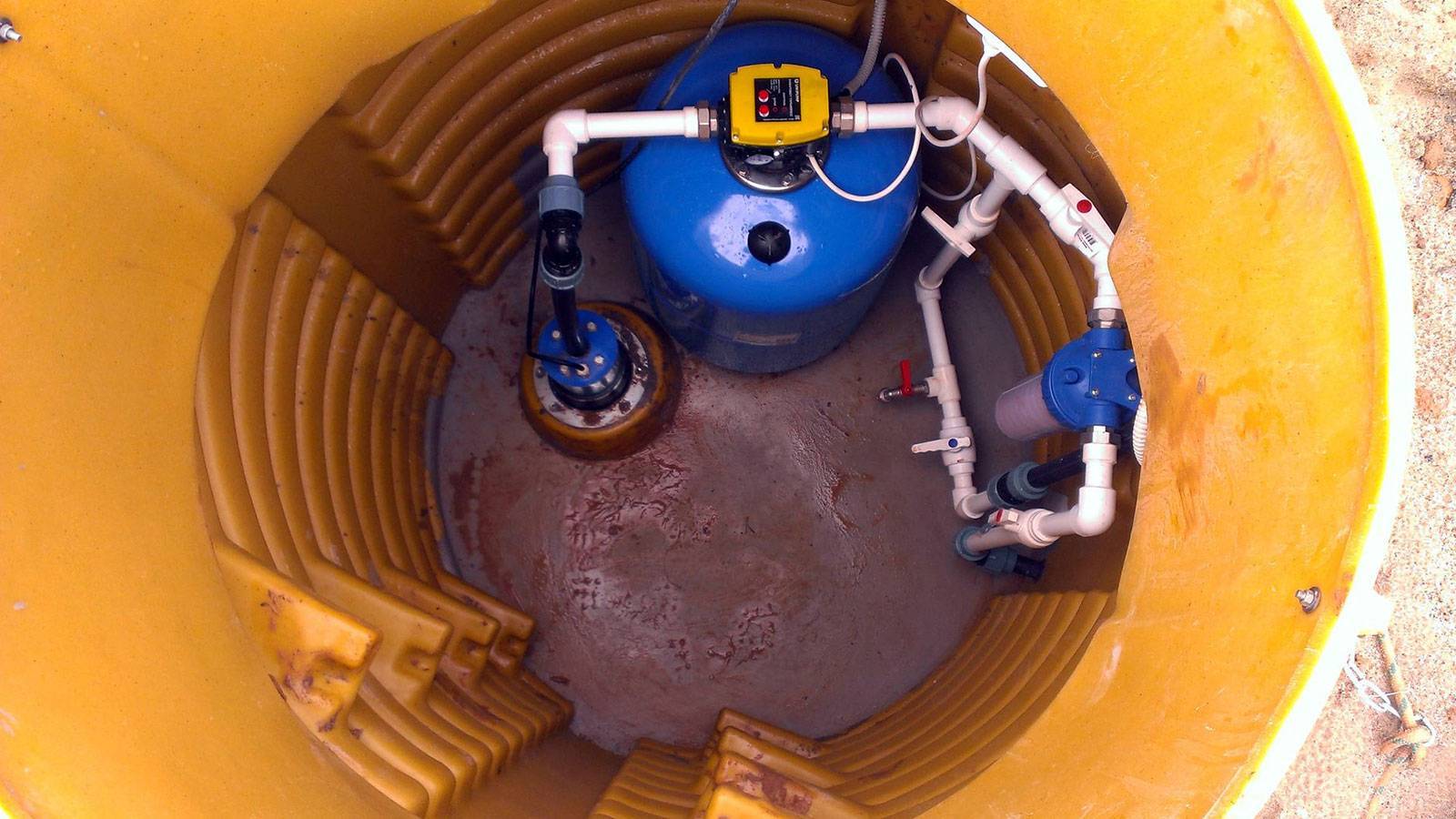

Пластиковый кессон с ребрами жесткости

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

Технология установки полимерного кессона:

  • Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
  • Аккуратно надевают кессон на трубу и опускают вниз.
  • Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
  • Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
  • Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.

Рекомендации по установке

Главной причиной, зачем кессон на скважину, является необходимость предохранять ее оголовок от повреждения и потребность в размещении оборудования (подробнее: “Как установить оголовок для скважины – теория и практика”). Данная конструкция не позволяет проникнуть в зону забора воды ливневым стокам и различным загрязнениям.

Также монтаж камеры на скважину намного выгоднее эксплуатации наземных сооружений, поскольку ей не требуется отопление, а это положительно отражается на величине эксплуатационных расходов, но при условии, что она располагается ниже глубины промерзания.

Но иначе кессон не может быть обустроен, так как, если установить его выше, то в мороз его выжмет из грунта наружу. Правда, данная проблема в некоторых случаях происходит и с заглубленной камерой. Особенно, это касается участков, имеющих проблемы с высоким залеганием водоносного слоя.

Поэтому специалисты настоятельно рекомендуют «якорить», как легкие пластиковые конструкции, так и отличающиеся большей устойчивостью металлические изделия. Технологически это сделать несложно. Под камеру для скважины заливают бетонное основание, а потом к нему прикрепляют ее дно, используя анкерные болты.

На высоко расположенных участках, которым не опасно подтопление, можно обойтись без того, чтобы делать плиту, достаточно будет создания песчаной подушки. Правда, и в этом случае наличие тяжелой основы не будет лишним и лучше ее всегда обустраивать вне зависимости от геологических особенностей территории.

Камеру всегда устанавливают строго вертикально – соблюдение данного требования является обязательным. Высота конструкции должна составлять около двух метров, благодаря чему будет удобно работать, можно поместить необходимое оборудование и заглубить изделие ниже отметки промерзания почвы.

Такое расстояние вполне объяснимо, поскольку мороз тогда не повредит инженерные коммуникации. В качестве ориентира используют штык лопаты. А вот трубопровод с водой закапывают на большей глубине – ниже отметки промерзания. Поверхностный ввод в строение возможен только в случае теплоизоляции участка трубы от уровня промерзания до точки входа в объект недвижимости.

С учетом того, для чего нужен кессон для скважины, оборудование, размещаемое в нем, нужно обязательно размещать над полом на небольшой высоте на случай, если вдруг произойдет подтопление.

Все электрические приборы, находящиеся в камере, следует заземлять и желательно, чтобы в электрической схеме было предусмотрено УЗО. По мнению специалистов, безопасность не может быть лишней, а в некоторых случаях ее оказывается недостаточно.

Обсадная труба скважины попадает в кессон посредством муфты, которая немного превышает ее диаметр. Например, с учетом современного сортимента, для трубы сечением 133 миллиметра требуется 146-миллиметровая гильза.

Труба скважины не должна находиться на одном уровне с дном конструкции, а быть немного выше примерно на 40 – 50 сантиметров на случай, если произойдет подтопление. Гильзу и обсадную трубу в месте соединения нужно герметизировать.

На скважину помещают специальную герметичную крышку, называемую оголовком, в которой имеются отверстия, предназначенные для кабеля погружного насоса и трубы ПНД, идущей от насосного оборудования. К ней и прикрепляют силовой трос насоса.

Крышка защищает ствол скважины, не давая случайно попадать в нее мусору и грязи. Вход в камеру стандартно закрывают люком. Его конструкционные особенности зависят от личных предпочтений домовладельцев. В любом случае предпочтительнее обустраивать кессон двумя люками с целью сбережения тепла.

Выход под трубу источника воды обычно пробивают по месту, он не должен непременно находиться по центру. Допускается его смещение, чтобы сделать ассиметричным. Но при этом не следует забывать, что выход скважины и люк конструкции нужно делать соосными для удобства проведения ремонта и монтажа оборудования. Другими словами, входной люк лучше располагать прямо над оголовком скважины.

Пошаговая инструкция по обустройству

Начинается все с выбора места под скважину и выбора способа обустройства источника воды.

Технология обустройства источника водоснабжения состоит из ряда последовательных и ответственных шагов:

  1. Скважина. Первый из этапов — бурение собственно скважины.
  2. Кессон. Вторым шагом приступают к процессу монтажа кессона.
  3. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
  4. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Процесс монтажа конструкции кессона также состоит из нескольких операций.

Рассмотрим основные из них:

  1. В днище кессона с некоторым сдвигом от его центра проделывают отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
  2. В боковые стенки кессона вваривают патрубки под водопроводные трубы и кабель.
  3. Выкапывают котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см. Для удобства стыковки камеры с обсадной трубой диаметр котлована должен быть на 0,2-0,3 м больше ее собственного соответствующего размера.
  4. Обрезают обсадную колонну на уровне грунта.
  5. Укладывают на котлован опоры в виде брусьев. На них помещают кессон.
  6. Стыкуют обсадную трубу с гильзой кессона, выполняют регулировку конструкции по горизонтали, а затем герметично приваривают.
  7. Убирают из-под камеры бруски, опускают ее в скважину.
  8. Вводят в соответствующие ниппели трубы, кабель.

Вода в только что пробуренной скважине всегда грязная, поэтому для ее очистки следует провести прокачку. Буровики советуют не использовать для этой цели оборудование, приобретенное для постоянного использования. С этой работой прекрасно справится самый дешевый временный насос, а когда скважина будет раскачана, можно запускать и постоянный.


Выбирая вариант обустройства скважины, во избежание нерациональных затрат лучше получить консультацию у специалистов. Они примут к учету все факторы и обоснуют целесообразность реализации того или иного проекта

В этом случае более рациональным решением будет использовать его по назначению и сэкономить на монтаже кессона.

Пластиковые кессоны: где купить, цены от разных поставщиков

Купить пластиковый кессон для скважины, как и любой товар, помогает интернет

Прежде всего, обратите внимание на популярные сервисы с рейтингом товаров либо сети оптовой продажи от разных поставщиков. Здесь можно найти одни и тот же товар, но с разной ценой, а значит, немного сэкономить

Поисковый запрос на портале покупки-продажи tue.ru

Достаточно благостные отзывы оставляют клиенты инженерной компании «Автономика.ру».

Продукция компании «Автономика.ру» с ценами

Неплохой товар предлагает и столичный «Топсептик», причём купить продукцию можно, не выходя из дома.

Интернет-каталог компании «Топсептик»

Популярные производители

Скважинные адаптеры представлены на отечественном рынке широким рядом продукции от российских, китайских и европейских производителей. Также можно купить редкий американский (Baker и American Granby Harvard) и тайваньский (Heisskraft) товар.

Иногда на рынке встречаются бронзовые адаптеры от Vinkell – аналога фейковой шведской компании, при этом другую продукцию бренда сложно обнаружить в продаже. Из этого можно сделать вывод, что данная компания не существует вообще, а маркировка из набора буквенных символов выбрана китайским производителем случайным образом.

Обычно в условном обозначении некоторых товаров указан диаметр подключаемого трубопровода, на который рассчитан адаптер, а также материалы их изготовления. На отечественном рынке чаще других встречаются адаптеры следующих брендов:

Jemix — крупнейший китайский поставщик насосного оборудования на отечественный рынок. Выпускает все виды водяных электронасосов, начиная от скважинных и заканчивая вибрационными, а также сопутствующее оборудование. Адаптеры от Jemix сделаны из качественной бронзы. Две основные марки: Jemix ADS-32 BP-0110 и Jemix ADS-40, BP-0110 рассчитаны на крепление к обсадным колоннам диаметром 113 и 125 мм соответственно.

Unipump — известный российский бренд поставщика широкого ряда насосного оборудования с производством в Китае, выпускает адаптеры средней стоимости размеров 1 и 1 1/4 дюйма из латуни.

Belamos — хорошо известный потребителю отечественный поставщик широкого ряда насосного оборудования. Адаптеры Беламос по утверждению производителей отличаются от конкурентов из Унипамп более качественным изготовлением резьбовых участков, толстой резиной в прокладках, лучшей усадкой в седле. Фитинги выпускают из латуни посадочными диаметрами 1 и 1 и 1/4 дюйма с расчетом на установку в обсадную колонну диаметром от 113 до 160 мм.

Правила монтажа

Debe — адаптеры не слишком известной на отечественном рынке шведской компании Debe Pumpar, производящей скважинные насосы, оголовки, крышки для скважин и арматуру. Приборы изготовлены из высококачественной пищевой латуни, устойчивой к вымыванию цинка (обесцинкивание снижает механическую прочность) марки DZR (Dezincification Resistance), модельный ряд представлен прибором Debe G25, рассчитанным на подключение к трубопроводу диаметром 1 дюйм.

Baker — адаптеры американского производства, выполняются из высококачественной питьевой красной латуни (highest-quality certified red-brass) или сертифицированный питьевой латуни (sanitary all brass). Помимо того, что фитинги от Baker сложно обнаружить в продаже, их установка в отечественные скважины связана с большими трудностями из-за конической резьбы (во всех других моделях она цилиндрическая).

Следует отметить, что по мнению некоторых интернет-источников, в отдельных европейских странах (Швеция) запрещено использование бронзы в скважинах. Из-за этого утверждения становится понятным, почему китайцы производят свою продукцию из дорогой бронзы, а ведущие европейские и американские производители — из более дешевой латуни.

Стоимость популярных марок

Адаптеры для скважин являются отличной альтернативой кессонным камерам при использовании в скважинных источниках погружных электронасосов благодаря их низкой стоимости, простоте монтажа и обслуживания.

При выборе подходящего изделия следует учитывать, что высококачественная европейская и заокеанская продукция из сертифицированной питьевой латуни не часто встречается в продаже, а более дешевые отечественные и китайские изделия не имеют существенных различий в качестве изготовления и используемых материалах.

Строительство приямка своими руками

Процесс строительства приямка начинается с рытья котлована нужной глубины, формы и размера.

Рытье котлована под приямок

Для строительства приямка выкапывают котлован глубиной в 1,5-2 метра. Его размеры должны быть больше на 30-40 см внутреннего сечения сооружаемой конструкции. Дно котлована выравнивают и тщательно утрамбовывают. Чтобы защитить стенки котлована от попадания воды, их стоит на время обложить пленкой.

Самыми популярными и простыми в исполнении являются приямки прямоугольной и круглой формы.

Нужно ли бетонировать дно приямка – спорный вопрос. С одной стороны монолитный “пол” удобен для проведения ремонтных работ и обслуживания скважины.

Он исключит проникновение паводковых вод в затрубное пространство в случае затопления сооружения в межсезонье. Однако подвижки грунта, происходящие из-за периодического промерзания и оттаивания, способны его изрядно повредить и перекосить.

Самый лучший способ обустройства дна приямка – соорудить «подушку» из щебня и песка толщиной в 10-15 см. В качестве водонепроницаемого слоя можно использовать глину. Образующиеся в результате усадки грунта ямки нужно будет лишь периодически выравнивать.

Возведение стен сооружения

Стены приямка можно соорудить, используя для этого бетонные кольца для колодцев или оставшихся после демонтажа какой-либо постройки битый кирпич. Для возведения стен нужной толщины кирпич укладывают в один слой.

При желании стенки сооружения можно сделать бетонными. Для этого из старых необрезных досок сколачивают опалубку на расстоянии 7-10 см от стен котлована устанавливают арматурную сетку. А затем полости опалубки заливают бетонным раствором.

В процессе возведения стен приямка не забудьте оставить достаточное количество проемов, которые понадобятся для подведения кабелей и водопровода.

Через 5-7 дней, когда раствор приобретет необходимую прочность, приямок перекрывают деревянными балками или досками.

Оголовок приямка можно прикрыть на выбор:

  • бетонной крышкой;
  • металлическим люком;
  • дощатым щитом, усиленным деревянными брусками.

Крышку приямка делают съемной, что иметь возможность в любой момент провести профилактический осмотр или выполнить ремонтные работы. Например: демонтировать трубу или поднять насос.

Приямок – по сути является самодельным кессоном. Простые способы его обустройства описаны в статье – Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

Установка

Для выполнения этой работы легче всего пригласить специалистов, которые выполнят ее быстро и профессионально, но такие услуги стоят недешево. Вы неплохо сэкономите, если возьметесь за дело самостоятельно. Все виды кессонов устанавливаются по одинаковой технологии, но с небольшими нюансами, обусловленными особенностями материала, из которого изготовлено оборудование.

Схема установки кессона для скважины

Стального

Первый этап – подготовка котлована. Диаметр ямы должен быть на 20-30 см больше диаметра кессона, а ее глубину делают с таким расчетом, чтобы емкость возвышалась над землей приблизительно на 10-15 сантиметров. Делается это для того, чтобы в кессон не попадали поверхностные воды от обильных осадков или таянья снегов.

Далее в днище емкости под обсадную трубу делается отверстие. Его можно сделать в центре днища или со смещением в любую сторону. К отверстию приваривают гильзу из трубы длиной 10-15 см и диаметром, превышающим диаметр обсадной трубы. Проверяют, чтобы гильза легко одевалась на трубу.

Готовые емкости для кессонов предусмотрены с ниппелями, предназначенными для вывода труб. Если же емкость была изготовлена самостоятельно, их нужно вварить в стенку кессона. Далее, процесс установки стального кессона для скважины своими руками выполняется в следующем порядке:

обсадную трубу обрезают до уровня земли;
устанавливают кессон над ямой на брусьях таким образом, чтобы оси обсадной трубы и емкости совпали, а гильза «оделась» на трубу;
удаляют брусья и опускают емкость кессона по обсадной трубе;
кессон устанавливают в яме вертикально, закрепляя его брусьями;
трубу приваривают к днищу с таким расчетом, чтобы произвести герметизацию кессона;
водопроводные трубы заводят в кессон через ниппели; Важно! Для герметизации места перехода используют ПНД-переход с внутренней резьбой.

последний этап — проведение электрического кабеля через одну из ПНД труб и выполнение обратной засыпки.

Пластикового

Производится по вышеуказанной схеме с той разницей, что в этом случае приваривать ничего не нужно. После того как трубы заводят в емкость, отверстия закрывают специальными герметичными оголовками. Для придания дополнительной жесткости пластиковые кессоны укрепляют снаружи бетонной стяжкой. Бетоном заливают пустое пространство вокруг емкости. Когда бетон застыл, можно начинать установку оборудования внутри кессона.

Вы узнали, как можно изготовить кессон для скважины своими руками и как установить готовую емкость. На этапе строительства загородного дома или дачи, когда на участке нет пока ни одной запирающейся постройки, емкость кессона можно использовать как склад, снабдив его крышку надежным замком. В запертой емкости и насосное оборудование будет целее.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
