Обвязка фундамента на винтовых сваях: рекомендации по обвязке швеллером и пошаговые инструкции по обвязке брусом

Как правильно выбрать материал обвязки?

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

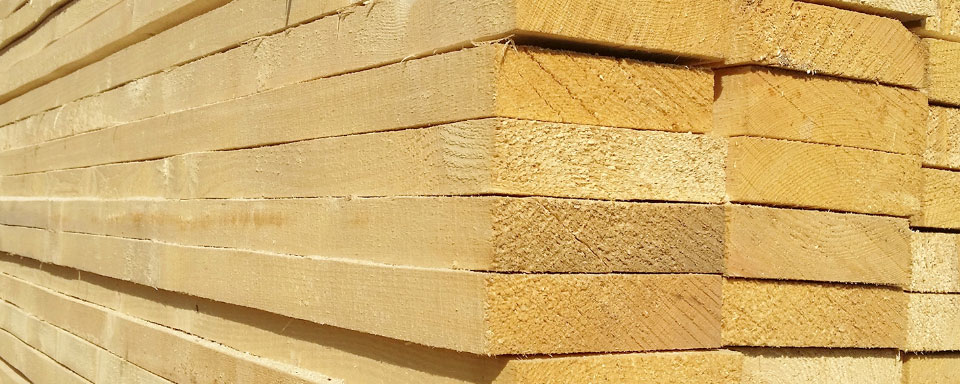

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.

2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

• Подрезка свай, установка оголовков.
• Укладка балок по внешнему периметру, соединение углов.
• Укладка внутренних балок, сварка с внешними элементами.
• Обвязка остальных опор для получения максимальной жесткости.
• Нанесение слоя защитного антикоррозийного покрытия.

ВАЖНО!
По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения.

Порядок монтажа

Обвязка представляет собой опорную конструкцию, закрепленную на сваях фундамента, основой для установки строительного сооружения.

В случае резьбового крепления перед началом монтажа на опоры приваривают стальные площадки для укрепления на них швеллера болтами или клепкой. Более затратный способ — комбинированный.

Общий алгоритм работ выглядит следующим образом:

• заливка бетона в сваи;
• установка оголовков;
• разметка и произведение отверстий для крепежных элементов, срез углов с уклоном в 45 градусов;
• монтаж швеллера, его крепление винтами (клепками) и сварочные работы;
• антикоррозийная обработка;
• после завершения соединений производят грунтовку металлических поверхностей и прокладку гидроизоляционного слоя между основанием и стеной будущей постройки.

Также есть отличия в способах обвязки:

1. Сваривание швеллера на сваи без оголовков. Полость винтовых колонн заливают бетоном, а швеллер устанавливают стенкой вверх. Соединение на угловых участках производят под углом в 45 градусов.
2. Сваривание с оголовками. Данный способ позволяет расширить опорную плоскость.
3. Обвязка путем сварного соединения двух П-образных профилей, поставленных на ребро, укрепленных на пластинах оголовков кольцевым швом. Данный вид обвязки напоминает конструкцию, выполненную с помощью двутавровой балки.
4. Обвязка швеллером, установленным на ребро, рекомендуемая для легких строительных конструкций.

Перечень требований к обвязке

Материалы и конструкции для обвязки каркасного дома должны соответствовать всем требованиям технологии возведения данного типа строений.

Добиться наиболее прочной обвязки можно при использовании сдвоенных либо строенных досок, соединенных между собой. Доска должна иметь одинаковую геометрию и размеры и скрепляться между собой при помощи анкеров либо скоб.

Размеры деталей обвязки (толщина доски, сечение бруса либо диметр бревен) подбираются исходя из толщины стен здания.

Древесина хвойной породы является наиболее оптимальной для обвязки домов, построенных по каркасной технологии. Это обусловлено ее прочностными показателями, сроком службы, устойчивостью к перепадам температуры и воздействию неблагоприятных атмосферных явлений. Смола хвойной древесины предотвращает гнилостные процессы и повышает влагостойкость. Коме того, хвойные древесные материалы имеют привлекательную цену.

Древесный материал для обвязки требуется обработать антисептическими веществами чтобы защитить его от гниения, а также использовать антипирен для защиты от горения. Все это необходимо выполнить до начала работ по монтажу обвязки.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон.  Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай  также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

• Делают внутренний, внешний и средний контур (по принципу елочки).
• Элементы по очереди собирают и устанавливают.
• Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
• Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Обвязка винтового фундамента: правила, возможные ошибки и технологические хитрости

Предположим, что свайная часть фундамента у вас уже готова: сваи ввинчены в грунт, оголовки приварены, а отклонение горизонтального уровня винтовых свай соответствует допустимым погрешностям.

Мы не станем брать на себя ответственность, рассуждая о том, какое расстояние должно быть между сваями, на какую глубину они должны быть ввинчены в грунт. Также мы не станем давать советов относительно подходящего диаметра свай. На эти вопросы обосновано ответят только профессиональные проектировщики, к которым и следует обращаться за соответствующими расчетами.

Для начала мы хотим предостеречь вас от серьезной ошибки, соблазн допустить которую возникает у многих непрофессиональных застройщиков.

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос обвязки винтового фундамента наружной стены за пределы свайного ряда.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если к дому планируется пристраивать дополнительные элементы архитектуры (веранду или, например, крыльцо), их углы также должны опираться на металлические сваи.

Основные работы

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Видео: Самодельные винтовые сваи

После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Видео: Монтаж свайно винтового фундамента

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

• Высокая скорость соединения.
• Прочность, устойчивость ко всем возможным нагрузкам.
• Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

• Склонность металла к коррозии.
• Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
• Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!
Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

• Обеспечение максимальной несущей способности системы.
• Независимость от климатических или погодных условий.
• Относительно низкая потребность в периодическом обслуживании.
• Долговечность, надежность материала.

Недостатками бетонных элементов являются:

• Сложность создания, необходимость выполнения разных последовательных этапов работ.
• Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
• Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!
Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай

Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.
