Что необходимо для монтажа
Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.
Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

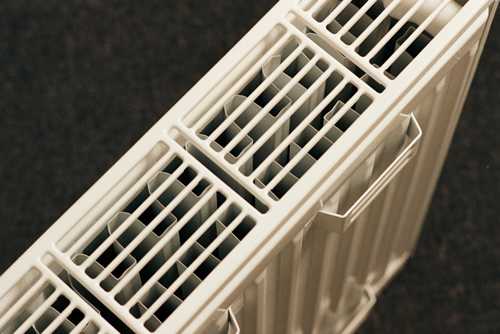

Вот за эти дужки заводят крюки
Кран Маевского или автоматический воздухоотводчик
Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).
Кран маевского и способ его установки
Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.
Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)
Заглушка
Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.
Где ставить заглушку и кран маевского при разных способах подключения
Запорная арматура
Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.
Краны на радиатор отопления
Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.
При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.
Сопутствующие материалы и инструменты
Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:
- если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
- на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.
Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
https://youtube.com/watch?v=nnQz2VA7C_M
Определение термина «обвязка батарей»
Набор арматуры для присоединения радиатора к магистрали – есть обвязка батарей
Под обвязкой отопительных радиаторов понимается набор элементов трубопровода и арматуры для подсоединения радиаторов к магистрали. Обвязка является наиболее уязвимой зоной коммуникаций по причинам разъемности соединений, вероятности применения некачественной фурнитуры и отсутствия в схеме защиты от механического воздействия.
Принцип подключения батареи к трубопроводу неважен, эффективность и надежность зависит от выбранной схемы. Простейшая горизонтальная технология отличается стабильностью, при использовании бокового способа нужно просчитать финансовые затраты.
Схема отопительной системы
Основным элементом отопительной системы является, конечно же, нагревательный котел
Важно учитывать – схема обвязки радиатора отопления во многом зависит именно от котла. В частности, если вы выбрали нагревательный элемент напольного типа, он ни в коем случае не должен располагаться в верхней части отопительной системы – это может спровоцировать сбой в работе или снижение эффективности
Кроме того, чаще всего такие котлы не имеют компонентов отвода воздуха – а это означает, что в котле может образоваться воздушная пробка. Также, важно учитывать и тот факт, что в случае если котел не имеет воздухоотвода, то трубы подающей магистрали должны быть смонтированы строго вертикально.
Узнать, оснащен ли котел воздухоотводчиком, достаточно просто
Необходимо лишь обратить внимание на то, есть ли в нижней части нагревательного котла патрубки. В таком случае, подающая магистраль и трубы обрата подсоединяются к ним посредством специального коллектора
Обвязка котла отопления
О том, встроен ли в отопительный котел прибор для отвода воздуха, можно узнать по вмонтированным в нижнюю его часть патрубкам. Они служат для подсоединения котла к отопительной сети. Чаще всего такими патрубками оборудованы газовые и электрические отопительные котлы настенного типа.
Некоторые модели котлов не имеют таких элементов, как циркуляционный насос, расширительный бак, устройство регулирования давления.
Однако при необходимости все эти компоненты можно приобрести отдельно. При этом следует учитывать место расположения всех компонентов. Например, циркуляционный насос рациональнее устанавливать перед входом в насос – на трубах обрата. А вот группа безопасности может быть установлена как на подающем контуре, так и на обратном.
Когда делается обвязка радиаторов отопления полипропиленом, важно учитывать еще и то, какого типа систему вы устанавливаете. В случае если это система с естественной циркуляцией теплоносителя, то, разумеется, большинство данных компонентов вам не понадобятся – они используются в системах с принудительной циркуляцией
Далее будет следовать опрессовка радиаторов отопления, которая проверит качество системы.
Видео, как выполняется обвязка батарей отопления, можно посмотреть ниже. Также можно заметить, как проводится экспертиза радиатора отопления после проведенной обвязки.
https://youtube.com/watch?v=pkdAhF84Sjk
Методика обвязки первичных и вторичных колец
Методика обвязки первичных и вторичных колец
Инженерами предусмотрен еще один вариант общей обвязки твердоптопливного котла с электрическим агрегатом для возможности подключения большего числа потребителей.
Методика обвязки первичных и вторичных колец выполняет распределение потоков, без применения гидрострелки. Для качественной работы может потребоваться дополнительное оборудование. Контролер не нужен.
Схема выполнения обвязки
Основная хитрость данной схемы подключения состоит в том, что все элементы: котлы и потребители, подключаются лишь к первичному кольцу и подающим, и обратным трубопроводом. Благодаря небольшому промежутку подключения (до 30 см) перепад давления будет минимален в сравнении с напором насоса главного контура. Это позволит осуществлять циркуляцию воды в системе, независимо от того, как и когда функционируют насосы вторичных колец. В результате происходит только изменение температуры воды.
В теории, в главный контур можно подключать различное количество источников тепла и колец вторичных. Самое главное, чтобы были правильно определены диаметры труб и мощность, а также, изготовитель основного кольцевого насоса.
Для достижения нужного результата потребуется произвести достаточно простой гидравлический расчет, который позволит правильно подобрать насос
Также, важно увязать функционирование котлов твердотопливного и электрического при помощи специальных термостатов
Схема обустройства отопительной системы
Основным элементом в каждой отопительной системе является нагревательный котел. Во многом схемы обвязки радиаторов отопления зависят от него. Если выбран нагревательный прибор напольного варианта изготовления, его не следует монтировать в верхней части отопительной конструкции, поскольку такое расположение снижает эффективности работы системы или даже способно привести к сбою в ее функционировании.
Обычно такие котлы не имеют устройств для отвода воздуха, а это нередко приводит к появлению воздушных пробок. Необходимо учитывать, что при отсутствии воздухоотвода, трубы подающего отрезка магистрали следует монтировать строго вертикально.
Узнать, имеет ли котел воздухоотводчик несложно – надо посмотреть, находятся или нет в его нижней части патрубки, которые предназначаются для подсоединения нагревательного прибора к отопительной системе. Подающую магистраль в этом случае соединяют с трубами обрата при помощи специального коллектора. Обычно патрубки имеются у газовых и электрических отопительных котлов настенного типа.
У некоторых моделей нагревательных агрегатов нет циркулярного насоса, расширительного бака и устройства регулировки давления. Все эти комплектующие элементы можно при необходимости приобрести и установить с учетом их месторасположения. Так циркулярный насос разумнее всего размещать на трубах обрата.
Что касается группы безопасности, то ее разрешается монтировать и на подающем отрезке контура, и на обратном (прочитайте: «Группа безопасности для отопления — делаем систему надежной «).
Когда делается обвязка батарей отопления полипропиленом, нужно учитывать тип системы, на которую предстоит устанавливать дополнительные компоненты. Если конструкция предусматривает естественную циркуляцию теплоносителя, то они вряд ли потребуются. В том случае, когда обвязка радиатора полипропиленом производится в конструкции с принудительной циркуляцией, нужно будет дополнительно использовать как циркулярный насос, так и другие элементы. После этого для проверки качества системы производят опрессовку радиаторов отопления.
В квартирах с центральным теплоснабжением сейчас принято устанавливать биметаллические радиаторы, а в частном домостроении более распространена обвязка алюминиевого радиатора или стальной отопительной батареи.
Место радиаторов в системе отопления
Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.
Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.
в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.
В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.
Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.
Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик. Использование полипропиленовых труб в данном случае категорически запрещается
Использование полипропиленовых труб в данном случае категорически запрещается.
Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.
следует брать во внимание разность диаметров труб, изготовленных из различных материалов
Особенности схем подключения
При подключении радиаторов отопления существует несколько вариантов схем обвязки. Каждый такой способ обладает как положительными, так и отрицательными моментами.
Выбор способа монтажа батарей зависит от количества точек обогрева, расстояния между ними, размеров дома.
Схемы подключения радиаторов отопления:
- однотрубная;
- двухтрубная;
- коллекторная.
Особенности однотрубной системы
Неплохой вариант для подключения отопительных приборов, довольно экономичный вариант в смысле экономии материалов.
Следует сразу отметить, что данный вариант чаще используется в многоэтажных домах. Для загородного дома большой площади такой способ подключения использовать не стоит даже из-за его небольшой стоимости.
При однотрубном подключении теплоноситель (вода) перемещается в радиатор и через него возвращается обратно в стояк. Далее перемещается к следующей батарее отопления и так далее. В данном случае циркуляция теплоносителя происходит только по одной трубе (стояку) и температура воды в последнем радиаторе становится ниже. Следует в данном случае увеличить количество ребер (увеличить мощность прибора) в последних батареях отопления.
Также можно использовать при использовании принудительной циркуляции теплоносителя. Вода быстро будет проходить полный круг и не будет большой разницы температуры.
Главным плюсом однотрубной системы заключается в экономии материала для монтажа отопления. Считается, что данный вариант оптимален только в многоэтажных жилых зданиях.
Двухтрубная схема подключения
Этот вид подключения заключается в том, что применяется два трубопровода отопления. Один служит подачей для теплого теплоносителя (подача), а второй трубопровод выполняет возврат частично остывшего теплоносителя к нагревателю (обратка). При таком подключении теплоноситель поступает почти с одинаковой температурой к каждому радиатору отопления.
Двухтрубная схема подключения лучше подойдет для частного дома, не стоит обращать внимания на несколько большие затраты в сравнении с однотрубной схемой подключения.
При двухтрубной разводке трубопроводов отопления есть возможность регулировки каждой точки в отдельности. Только следует выполнить обвязку радиаторов отопления с клапаном удаления воздуха на каждом приборе.
Коллекторная или лучевая
Коллекторная схема подключения радиаторов очень похожа на двухтрубную систему. Отличие заключается только в том, что при двухтрубной радиаторы подключаются к трубам подачи и обратки. А при коллекторной, каждая батарея подключается к коллектору. Точнее используется два коллектора — для подачи и обратки.
При таком подключении температура теплоносителя во всех точках одинакова. Есть возможность регулировки подачи на каждый радиатор. Минусом такого варианта является высокая стоимость проекта.
Варианты обвязки радиаторов отопления
Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:
- седельное;
- одностороннее;
- диагональное.
Варианты подключения
В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).
Обвязка при одностороннем подключении
Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.
Боковое подключение с байпасом (однотрубная система)
Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.
Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.
Вариант со сваркой
Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.
При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
Односторонняя обвязка при двухтрубной системе
При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.
Обвязка при диагональном подключении
Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.
Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.
Подача теплоносителя сверху
Обратите внимание, при однотрубной системе снова необходимо наличие байпаса
Подача теплоносителя снизу
Обвязка при седельном подключении
При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.
При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).
Седельное подключение при однотрубной системе
При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
Варианты отопительных систем
Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.
Это:
- Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
- Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.
Одноконтурная система отопления
Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.
Схематично устройство такого типа простое:
- В верхний вход радиатора подключают трубу, идущую от котла (подача).
- К нижнему присоединяют отвод охлажденного теплоносителя (обратка).
Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.
Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.
Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).
Двухконтурная система
При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.
Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.
Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.
Разновидности систем обвязки
Подключить отопительное оборудование можно двумя способами – одноконтурным и двухконтурным.
Двухконтурная разводка
При двухконтурной системе детали для обвязки устанавливаются на подачу и обратку
Двухтрубный способ подсоединения предусматривает использование 2 типов арматуры – для подачи и обратки. В первом случае нагретый теплоноситель поступает в радиаторы, во втором – остывшая вода возвращается в резервуар. Равномерный обогрев помещения достигается за счет поступления в каждую батарею теплоносителя с практически одинаковой температуры.
К преимуществам двухконтурной обвязки относятся:
- регулировка температуры каждого контура;
- сохранение эффективности вне зависимости от этажа дома;
- быстрое отключение участка на время ремонтных работ или техобслуживания.
Минусы двухтрубной системы – затраты на большое количество расходников, увеличенное число точек пайки.
Одноконтурная разводка
Для одноконтурной системы понадобится меньше деталей для обвязки радиаторов
Однотрубное соединение является способом подвода всех батарей к единой магистрали. Вода, нагреваясь и остывая, движется по одному каналу и подается к приборам по очереди. То есть, теплоноситель в нагретом состоянии направляется по главному стояку наверх и распределяется по устройствам каждого этажа, начиная сверху.
Одноконтурная разводка имеет несколько достоинств:
- экономия средств при монтаже в частном доме;
- использование попутного или тупикового движения воды;
- снижение количества материалов в 2-5-этажах;
- возможность обустройства при общей длине магистрали до 30 м.
Недостатки однотрубной разводки – снижение температуры на нижних этажах с минимальной площадью радиаторов без байпасов.
Виды систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Двухтрубная система
Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Подробнее о системах отопления частного дома читайте тут.
Это интересно: Кварцевый обогреватель для дома и дачи — как выбрать, отзывы, специфика
Подбор комплектующих для обвязки
Обвязать систему можно при помощи следующих элементов:
- запорных элементов – стандартных шаровых кранов,
- заглушек, перекрывающих остальные каналы,
- кранов Маевского для спуска воздуха в момент сезонного запуска,
- герметиков – специальных составов или лент.
Запорный кран
Кран Маевского
Заглушки для радиаторов
Для контроля качества работы коммуникаций устанавливают:
- манометр для проверки уровня давления в трубах,
- ручной или автоматический терморегулятор, который позволяет выставлять радиатор на определенную температуру.
Правила выбора элементов контрольно-запорного и регулировочного типа
Термостаты могут не использоваться из-за дороговизны
Подключение своими руками радиаторов к системе отопления предусматривает применение дроссельных и запорных элементов. Тип арматуры зависит от количества контуров коммуникаций. Для одноконтурной магистрали понадобятся:
- шаровые краны для выключения радиаторов – 2 шт.,
- кран Маевского для спуска воздуха,
- байпас с вентилем,
- дроссели или клапаны-термостаты для регулировки температуры – могут не использоваться,
- автоматические воздухоотводчики.
Для диагональной схемы также применяется промывочный кран, но его можно заменить стандартным шаровым. При выполнении двухконтурной обвязки дополнительно применяется дроссель. То есть, для одного радиатора понадобится терморегулятор на подводной трубе, дроссель – на обратке и кран промывки при диагональном соединении.
Специальное нижнее и универсальное подключение
Специальное нижнее подключение радиаторов осуществляется при наличии в конструкции батареи нижних резьб, расположенных на нижнем профиле устройства. Чаще всего эти резьбы расположены парой и имеют наружное исполнение, но имеются и модели с внутренними резьбами.
Для присоединения подводок здесь чаще всего используются специальные узлы подключения – в состав их конструкции входит 2 запорно-регулирующих устройства, в модификациях для однотрубных схем – байпас, с возможностью его регулирования или без таковой. Узлы подключения могут иметь прямую или угловую форму, исполнительными элементами устройств являются встроенные шаровые краны, ручные или термостатические клапаны (вторые – с возможностью установки термоголовки).
Вместо узлов подключения иногда используется стандартная арматура (для каждой подводки), имеющая соответствующий размер. Такое решение имеет свое достоинство – пара кранов обычно стоит дешевле дорогостоящего узла, кроме того – узлы плохо ремонтируются, при поломке устройства его обычно приходится менять – в случае использования отдельных запорных устройств ситуация упрощается (требуется заменить непосредственно вышедший из строя кран или клапан).
Универсальные радиаторы (по способу обвязки) оснащены всеми типами резьб – нижними и боковыми – здесь можно реализовать любой из вышеуказанных способов обвязки.
