Разновидности оборудования

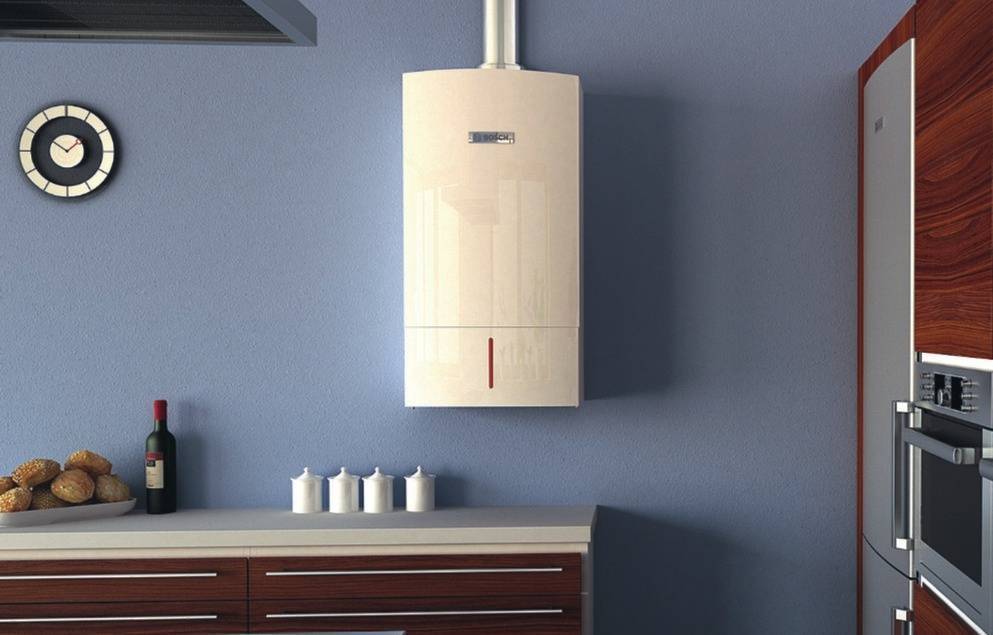

Классификация газовых агрегатов довольно обширна. Настенный — этот вид недавно появился в торговой сети, но уже имеет немало сторонников. Устройства этой модификации настолько компактные и функциональные, что их еще называют мини-котельными. В небольшом корпусе размещены не только эффективный теплообменник, горелка с автоматикой безопасности, расширительный бачок, но и насос циркуляции. Это стало возможным, потому что агрегаты используют теплотехнические инновационные технологии, кроме того их цена ниже напольных вариантов.
По способу удаления дымовых газов газовые котлы наружного размещения подразделяются на устройства с принудительным движением, когда их отвод в окружающую среду выполняется дымососом и с естественным — через дымовую трубу за счет тяги.
По варианту розжига, настенные агрегаты различаются с электрическим и пьезорозжигом, запальник которого постоянно работает, выдавая пламя. По типу горелки они делятся на обычную и модуляционную, создающую комфортный температурный режим ГВС.
Напольный котел эксплуатируется в своей практически неизменной конструкции вот уже несколько десятков лет. Теплообменник выполняется из котловой стали или чугуна. Последний обладает большей антикоррозионной стойкостью, но более хрупкий и подвержен разрушениям в случае гидроударов. Стальной страдает пот коррозии и образования накипи, поэтому выбор варианта, в значительной степени, будет зависеть от качества водопроводной воды, используемой в контуре нагрева котла. В последнее время, для повышения качества воды и увеличения срока службы котлоагрегата на входе водопроводной воды устанавливают фильтры очистки.

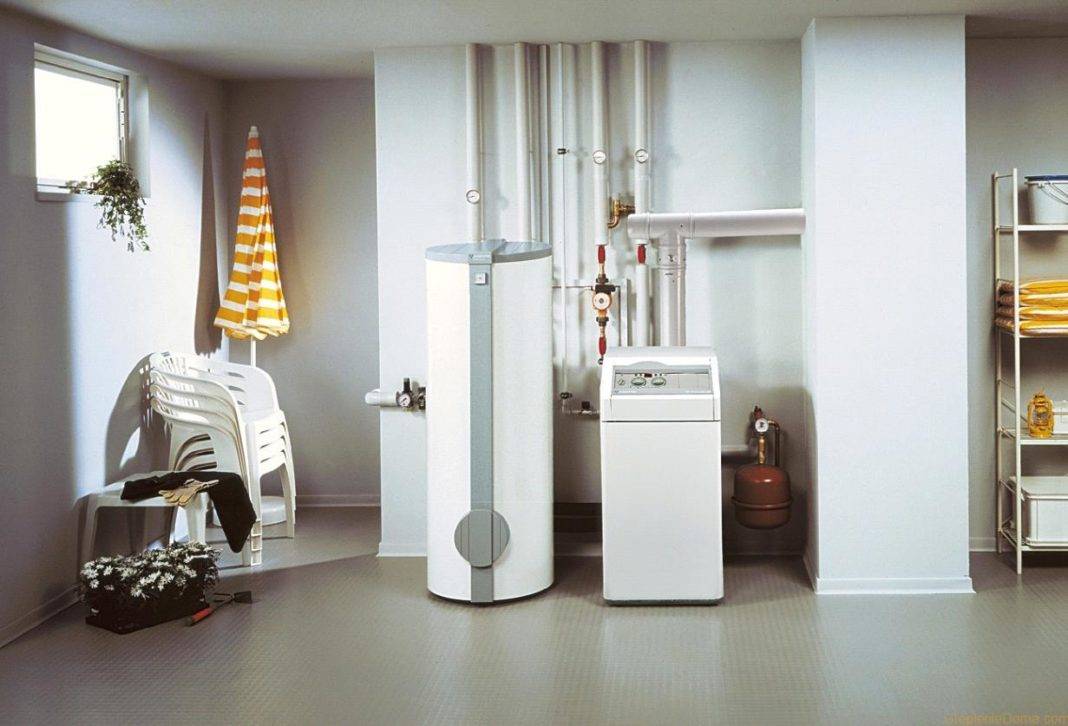

Напольный котел в доме
Размещение газовых котлов в частном доме будет зависеть от типа установки. Напольные котлы могут быть надувными или с атмосферными горелочными устройствами. Для первых горелки приобретаются отдельно, имеют высокую единичную мощность до 1000 кВт, высокие КПД, и более высокую цену. Недостатком конструкции является зависимость от электроэнергии, что потребует наличие автономных источников энергии. Вторые агрегаты — отличаются тихой работой и доступными ценами.
По функциональности газовые котлы наружного размещения подразделяются на одно- и двухконтурные. В первых производится нагрев теплоносителя только на нужды отопления. Для обеспечения услугами ГВС потребуется включить в схему бойлер косвенного нагрева, мощность которого будет зависеть от объема водопользования.
Двухконтурный котел — это устройство «2 в1», он имеет два встроенных теплообменных аппарата на контур отопления и ГВС, поэтому более функционален и оснащен дополнительной горелкой для ГВС. Он отпускает теплоэнергию и на нужды отопления, и на ГВС и намного дешевле комплекта одноконтурного котла с бойлером косвенного нагрева. Тем не менее, есть определенные эксплуатационные ограничения для размещения газовых котлов в частном доме. Они не могут одновременно работать на отопление и ГВС, нагрев происходит поочередно, с приоритетом нагрева горячей воды. Переключение на контур ГВС происходит одновременно с открытием крана горячей воды, при этом сразу потечет холодная вода, особенно если долго потребители не пользовались услугой.
Требования к котельным для установки котлов на твердом и жидком топливе
Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):
- Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
- Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
- В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
- Вывод дымохода возможен через кровлю или в стену.
- Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
- Материал дымохода и его соединения должны быть газонепроницаемыми.
- Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
- При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.
Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел. Котлы на жидком топливе обычно работают шумно
Котлы на жидком топливе обычно работают шумно
Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.
Каким параметрам должно соответствовать помещение, где установлен котел
Перед тем, как установить газовый котел в частном доме, нужно выбрать и подготовить помещение для него. Согласно нормативам, оно должно быть проветриваемым и находиться:
- на нижнем этаже, если дом имеет двух или трехэтажный;
- в подвале или цокольной части дома;
- на чердаке, если место установки оборудовано, согласно требованиям по СНиП: толстым картонным листом и пластом из минеральной ваты;
- газовый нагреватель мощью 35 кВт, в соответствии с указаниями МДС 41.2-2000, где говорится, что котлы, мощностью 30-60 кВт, разрешается монтировать в кухонных помещениях.
В отношении монтажа установок на кухне частного домовладения существует две нормативные базы. Одна разрешает устанавливать нагреватели до 35 кВт мощности. Другая дает добро монтировать котлы до 60 кВт. В этих указаниях речь идет только о котлах, любая другая газовая техника: колонки и плиты, не учитываются.
Если устанавливается сразу колонка и котел, то мощность обоих приборов суммируется:
- Если сумма составляет меньше 150 кВт, то такое оборудование разрешается монтировать на любом этаже, в любом помещении. В этот перечень входят и цоколь, и подвал.
- Если сумма превышает 150 кВт, то, в соответствии с нормативной базой, такое газовое оборудование может устанавливаться только в специально организованных котельных помещениях. Их можно обустраивать в цокольных этажах, подвалах, а также в специально пристроенных к дому котельных.
Требования к кухонным комнатам, где предусматривается монтаж газовых установок:
- объем предполагаемого к монтажу помещения должен быть не меньше, чем 15 кубических метров плюс один кубометр к каждому киловатту мощности;
- обязательное наличие вентиляции;
- высота потолочных поверхностей должна быть 2,5 м и больше;
- помещение должно быть обязательно оснащено окном с форточкой;
- у входной двери должно быть вентиляционное отверстие размером в 0,025 м2.
Требования к котельным помещениям:
- высота потолка – 2,5 и выше;
- объем площади – минимум 15 м3;
- стенки к смежным комнатам имеют предел распространения огня – 0, предел огнеустойчивости – 0,75 часов (это 45 минут);
- вытяжка на отток – 3-х кратный обмен, на прилив (приток) – тот же объем воздуха плюс воздух для горения;
- присутствие водопровода с холодной водой;
- наличие окна с площадью стекла – минимум 0,03 м2 на каждый кубический метр объема;
- электророзетки должны иметь заземление;
- свободный доступ к дымоходу и газовой установке со всех сторон;
- наличие выхода на улицу с шириной дверного проема 80 см;
- расстояние от входных дверей к установке – 1 м, лучше, если оно будет больше (1,30-1,50).
Нюансы техобслуживания
Техобслуживание газовых котлов проводится, чтобы продлит срок эксплуатации оборудования. График и периодичность работ определяются заводом – изготовителем и не должен противоречит государственным нормативным требованиям по эксплуатации газового оборудования.
Основные мероприятия по ТО:
- Горелочноеустройство — очистка подпорной шайбы, электродов запальника, датчика наличия факела.
- Продувка датчика по давлению воздуха, для создания газовоздушной смеси.
- Промывка или замена фильтров очистки на газовой линии.
- Очистка всех узлов котла, находящихся под воздействием открытого огня.
- Очистка газовых каналов и газоходов.
- Очистка дымоходов.
- Проверка и ремонт электрических схем и рабочей панели котла.
- Регулировка всех узлов агрегата.
Техническое обслуживание котлоагрегата должно начинаться с тщательного осмотра узлов тепловой схемы и описи дефектов обнаруженных нарушений. Заканчивают его после устранения всех неисправностей. Замены бракованных или неисправных деталей и выполнения наладочных работ всей системы теплоснабжения.
Как очевидно, комплекс работ по техобслуживанию охватывает все основные элементы агрегата, для его реализации потребуются не только опыт и знания, но и приборы с приспособлениями. Для большинства пользователей котельного оборудования это не выполнимые условия, поэтому лучше обратится в сервисную службу для газовых котлов наружного размещения, которые имеются во всех областных центрах, например, в Москве. Для людей, живущих в пригороде, достаточно сделать заявку по телефону или на сайте, специалисты сами приедут на дом для проведения работ.
Правила монтажа отопительного оборудования и дымовых каналов
Перед установкой котла отопления в частном доме нужно ознакомиться с действующими нормами и правилами монтажа. При несоблюдении важных требований в процессе установки и подключения нагревательного оборудования повышается пожароопасность, возникает риск появления взрывоопасной ситуации. В этом случае проверяющие органы могут оштрафовать владельца дома или квартиры.
При установке отопительного оборудования следует соблюдать следующие правила:
Если выполняют монтаж котла, работающего на газе, то агрегат нужно подключать к отдельному дымоходу. Причем существующие вентканалы для этих целей не подходят, поскольку велика вероятность, что угарный газ просочится в вышерасположенные жилые помещения. Допускается не более трех изгибов дымового канала. Если нужно сделать горизонтальный участок дымового канала от агрегата внутри котельной, то его протяженность не может превышать 30 см. Часть дымохода, возвышающаяся над крышей, делается из химически устойчивых материалов. Высота трубы зависит от расстояния, на котором она расположена от конька дома
Важно, чтобы оголовок не попадал в зону ветрового подпора. Иначе тяги не будет. В турбинированных котлах с закрытой камерой сгорания применяют коаксиальный дымоход
В турбинированных котлах с закрытой камерой сгорания применяют коаксиальный дымоход
Для выведения трубы в стене делают отверстие диаметром 100 мм. При этом установка котла отопления в частном доме и установка трубы нормируются согласно действующим СНиП. Оптимальный диаметр дымохода указывается в паспорте к отопительному прибору. В дымовом канале обязательно предусматривают ревизионные отверстия, которые предназначены для чистки дымохода. Систему дымоудаления делают из нержавеющей трубы круглого сечения.
Нельзя объединять дымовые и вентиляционные каналы. Они могут быть только раздельными. Котел устанавливают как можно ближе к дымовой трубе. В помещении котельной обязательно должна быть система приточной вентиляции. Дымоход, проходящий через стену, оборудуется двумя входными каналами.
Для определения высоты оголовка дымовой трубы придерживаются следующих правил:
- Над плоской кровлей оголовок возвышается на 500 мм. Если у крыши есть парапет, то возвышение отмеряется от верха этой конструкции.
- При расположении трубы на скатной крыше на расстоянии не более 150 см от конька, возвышение составляет 50 см выше конькового элемента.
- Если дымоход находится на расстоянии 150-300 см от излома скатов, то его оголовок находится на одном уровне с коньковым брусом.
- При удалении от верха скатной крыши более чем на 3 м оголовок дымовой трубы располагают на высоте линии, проведенной под углом 10°C к коньковому элементу. То есть он должен быть ниже этой конструктивной части кровли.
Разрешение на монтаж и регламентирующая документация
Самые строгие требования предъявляют к монтажу нагревательного оборудования, работающего на газе. Существуют специальные нормативные документы, согласно которым производят установку газового котла.
Все правила и нормы можно найти в следующей документации:
- СНиП № 31-02-2001 регламентирует устройство систем газоснабжения в индивидуальных домах.
- СНиП № 41-01-2003 является общим документом, по которому проектируют сети вентиляции, кондиционирования и отопления помещений.
- В СНиП № 21-01-97 перечислены нормы, касающиеся пожарной безопасности жилых домов и помещений.
Также при проектировании и монтаже нагревательного оборудования нужно придерживаться норм, которые оговариваются в СНиП № 2.04.08-87 и 2.04.01-85.
Разработка и согласование проекта
Для начала нужно получить техусловия в службе газа. Потом на основании ТУ разрабатывают проектную документацию. При этом обязательно учитывают все требования, оговоренные в технических условиях. В проекте должна быть показана разводка сетей газоснабжения внутри дома и на придомовой территории. Изготовление проектной документации можно доверить только организации, у которой есть соответствующая лицензия. После разработки проект сдают в газовую службу для прохождения согласования.
В комплексе с проектной документацией подают следующие бумаги:
- технический паспорт газового котла;
- сертификат соответствия нагревательного оборудования техническим и санитарно-гигиеническим требованиям;
- инструкция к газовому агрегату;
- результаты прохождения экспертизы на соответствие котла требованиям безопасности.
Только после утверждения проекта можно начинать установку газового нагревательного оборудования.
Подключение газового котла к теплому полу
Мы рассмотрели, как сделать теплый пол в деревянном доме, где есть газовое отопление, теперь нужно рассказать о самом подключении системы к котлу.
Коллекторная схема подключения
Коллекторная схема подключения теплого пола. Чтобы организовать теплый водяной пол в доме с деревянными полами от газового котла своими руками, можно воспользоваться коллекторной схемой подключения. В данном случае необходимо соединить трубы отопительной системы с котлом через коллектор. Подключение происходит после укладки пола и монтажа коллекторного шкафа.
Заранее продумайте место для коллекторного шкафа, куда будет удобно заводить подающую и обратную трубы. К ним присоединяются боковые выходы коллектора, на который предварительно были установлены запорные краны.
Краны, трубы и коллекторы соединяются компрессионными фитингами. Подключение труб с водой к коллектору можно осуществить специальными соединителями, состоящими из зажимного кольца, гайки и опорной втулки. Когда предстоит соединять различные диаметры, используют переходники.
Соединение коллекторов с запорными кранами.
Простейшая конструкция состоит из обычных коллекторов с запирающими кранами. Осуществляется соединение обратки и подачи с трубами и кранами, также соединяются трубы носители и коллекторы. Данная схема легко и быстро монтируется, но является наименее удобной.
В более сложной системе помимо запорных вентилей имеются трехходовой смеситель, сливной кран, воздухоотводчик и циркулярный насос. Запорные краны могут быть заменены регулировочными вентилями, оснащенными термобаллоном с парафином, назначение которого — определение пропускной способности вентиля.
Смесительный насос монтируется между коллектором и трубой, осуществляющей подачу. Его третий выход идет на обратку перед отдающей трубой. Благодаря этому, оборудование забирает воду с низкой температурой и передает ее в подачу.
Подключение при помощи смесительного клапана
Если проток достаточно хороший вместо насоса может применяться трехходовой клапан. Его монтаж выполняется также как и насосно-смесительного узла на выходе из обратки.
Ниже приведена схема, на которой показано, как выглядит данная система.
Трехходовой смесительный клапан.
Подключение при помощи циркулярного насоса
Если напор недостаточно хороший, а смеситель не нужен, используют циркуляционный насос. Он монтируется на обратке, так как при обустройстве на подаче будет забирать дополнительную воду из системы отопления, и в радиаторах будет оставаться меньшее количество тепла.
Схема циркулярного насоса.
Из данного материала вы узнали, как сделать теплый водяной пол на деревянной основе от газового котла и сможете выполнить все необходимые подсоединения самостоятельно
Однако нужно помнить о таком важном факторе, как техника безопасности. Ни в коем случае не пренебрегайте требованиям, которые предъявляются к данному оборудованию, и строго следуйте инструкции по эксплуатации
Оборудование должно быть оснащено качественно системой автоматики, которая в случае нарушения технологических процессов совершит отключение. Не пренебрегайте ежегодной проверкой и обслуживанием газового котла специализированными службами.
Нормативные документы
Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.
Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.
Нормы помещения для котлоагрегата с открытой топочной камерой
Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.
Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.
Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:
- Необходимость отдельной двери топочной с выходом на улицу.
- Забор воздуха обязан выполняться не из внутренних комнат.
- Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.
Нормы и правила установки навесного котла на газе
Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001. а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.
Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.
Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:
- Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
- Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
- Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.
После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:
- С высотой установки.
- Требованиями пожарной безопасности.
- Указания, относительно внутренней отделки котельной.
На какой высоте вешать газовый котел на стену
При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.
Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.
Пожарная безопасность при монтаже навесного котла
При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:
- От поверхности стены, на которую монтируется агрегат не менее 10 см.
- От противоположной стены, не менее 40 см.
Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.
Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.
Как и чем отделать стены за газовым котлом
Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.
Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.
В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.
Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.
Зачем нужны легкосбрасываемые конструкции?
В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.
А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.
Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство
Бороться с таким негативным явлением можно 2 способами, к которым относятся:
- усиление конструкции зданий;
- использование легкосбрасываемых конструкций.
А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.
Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.
А о требованиях пожарной безопасности к обустройству газовых котельных, читайте в другой нашей статье.
Как смонтировать вентиляцию и дымоход
Система отвода продуктов сгорания газа и вентиляции устанавливается со строгим соблюдением правил по технике безопасности и монтажных работ. В противном случае это может привести к выходу из стоя оборудования, даже к взрывоопасным ситуациям. Вентиляция и каналы дымохода должны быть разделены – это главное требование в монтаже.
Основными параметрами естественного вентилирования считаются:
- Для доступа в помещение свежего потока воздуха нужно организовать приточную вентиляцию. Для этого следует сделать входное окно в стене снизу, размером 1/30 части от общей площади комнаты, где установлено оборудование.
- Вентиляционные каналы нужно держать постоянно открытыми для циркуляции воздушных потоков.
- Нагреватель установить поближе к трубе дымохода.
- Вытяжное отверстие должно соответствовать сечению входных патрубков нагревателя.
- Что касается поворотов и изгибов, то их по количеству не должно быть больше 3 штук.
- Материал изготовления тубы для дымохода – углекислая листовая сталь или нержавейка.
Дымоход, проходящий черед стенку, должен оснащаться двумя каналами:
- основным, для установки дымоходной трубы;
- ревизионным для технологической чистки, его располагают ниже основного на расстоянии 25 см.
Чтобы обеспечить безопасную работу газовому котлу, должны создаваться благоприятные условия для поддержки тяги. А для этого нужно правильно рассчитывать общую высоту дымохода, ее расположение, чтобы оголовок не смог попасть в зону ветрового подпора. А как правильно установить дымоход на газовый котел, можно узнать из паспорта на оборудование. Его производитель обязательно предоставляет покупателю вместе с товаром.
Для монтажа дымоходной трубы, при отсутствии инструкции к монтажу, существуют нормативы, регламентируемые СНиП:
- Над плоской кровлей без конька дымоходная труба должна быть поднята на 500 мм над уровнем крыши или парапета, если он имеется по периметру.
- Если трубу монтируют через скат, то расстояние от конька должно быть 1500 мм, оголовок дымохода поднимается на 500 мм от уровня конька.
- Если дымоход выходит через крышу скатного типа, то расстояние относительно горизонтали должно составлять 1500-3000 от уровня конька, оголовок поднимется на высоту, не меньше вершины конька.
- Если дымоходная труба проходит сквозь кровлю скатного типа с расстоянием от конька, большим 3000 мм, то выходное отверстие следует делать на условно проведенной линии от его вершины под углом 10 градусов.
Требования пожарной безопасности
Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.
Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:
- Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа). Двери должны открываться наружу. В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций. Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.
Для промышленных котельных, действуют подобные нормы за небольшими исключениями:
- Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.
Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.
Требования к дверям и окнам в газовой котельной
Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:
- Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.
В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.
Нормы освещенности котельной на газе
Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.{banner_downtext}Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.
Правила энергообеспечения котельного помещения
Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:
- Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва. Котельная подключается напрямую от щитовой.
Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.
Первичные средства пожаротушения
Котельная имеет подкласс Ф5.1 (производственные здания), соответственно, соблюдают нормы по средствам пожаротушения.
Пожарный щит нужен, если нет пожарного крана, АУПТ, а расстояние до точек забора воды больше 100 м. Ящик с песком (от 0,5 м³) обязательный для пожара кл. B, E. Порядок применения первичных средств пожаротушения прописывается в инструкции по ПБ.
Какие огнетушители должны быть в котельной
В котельных класс пожара, как правило, A, B, C, а также E (возгорание электрокотла). По табл. NN 1 и 2 ППР (пост. N 390) условия по ручным огнетушителям такие:
| Класс пожара | Количество и пожаротушащая способность огнетушителей |
| A | 2 – 6A 1 – 10A |
| B | 2 – 144B 1 – 233B |
| E | 2 – 6A, 144BCE 1 – 10A, 233BCE 2 – 144BCE 1 – 233BCE |
| С | 2 – 6A, 144BC 1 – 10A, 233BC 2 – 144BC 1 – 233BC |
По табл. 1 НПБ 166 перечень средств пожаротушения в виде огнетушителей такой:
| Категория котельной | Максимум площади, м² | Класс возгорания | ОВП, на 10 л | , л | на 2 (3) л | , л | |||
| 2 | 5 | 10 | 2 | 5 (8) | |||||
| Г | 800 | B | 2 | – | 2 | 1 | – | – | – |
| C | – | 4 | – | – | – | ||||
| Г, Д | 1800 | A | 2 | 4 | – | – | – | ||
| D | – | – | – | – | – | ||||
| E | – | 2 | 2 | 4 | 2 |
По СП 41-104-2000 п. 14.2 для площадей до 150 м³ предписаны передвижные ОП, дополнительно нормы есть в табл. N2 НПБ 166. Рекомендовано соблюдать правило: в котельной должно быть от 2 огнетушителей как минимум.
Нормы помещения для котлоагрегата с открытой топочной камерой
Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.
Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.
Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:
- Необходимость отдельной двери топочной с выходом на улицу.
- Забор воздуха обязан выполняться не из внутренних комнат.
- Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.
Монтаж напольного агрегата
Рассмотрим, как правильно установить напольный газовый котел в специально оборудованном помещении. На этапе проектирования котельной предусматривают обустройство отдельного фундамента под котел высокой мощности. Фундаментное основание выполняется из железобетона, и оно должно быть строго горизонтальным. Это позволяет избежать вибраций и шумов при работе оборудования.
Если под котельную выделено помещение на первом этаже дома, и пол в нем деревянный, необходимо подготовить ровное негорючее основание. Для этого подходит кирпичная кладка на ложок (плашмя широкой стороной) или укладка толстой керамической плитки (под нее кладут «сэндвич» из металлического, а затем асбестового листа, который приклеивают к металлу). Размер основания подбирается в зависимости от габаритов котла — с каждой стороны оно должно выступать минимум на 10 см.
Схема установки напольного газового котла
Если стена дома за котлом выполнена из сгораемого или трудносгораемого материала, ее рекомендуется защитить по тому же принципу, что и в случае с установкой настенного теплогенератора.
После того, как основание наберет прочность, можно установить котел на место и подсоединить его к дымоходу, к контуру отопления. Двухконтурный агрегат также подключается к системе горячего водоснабжения. Обеспечивается электропитание для автоматических устройств.
