Как сделать обвязку системы отопления: описание схем для котлов, радиаторов, насосов и трубопроводов

Обвязка котла с естественным способом циркуляции

простейшие устройства

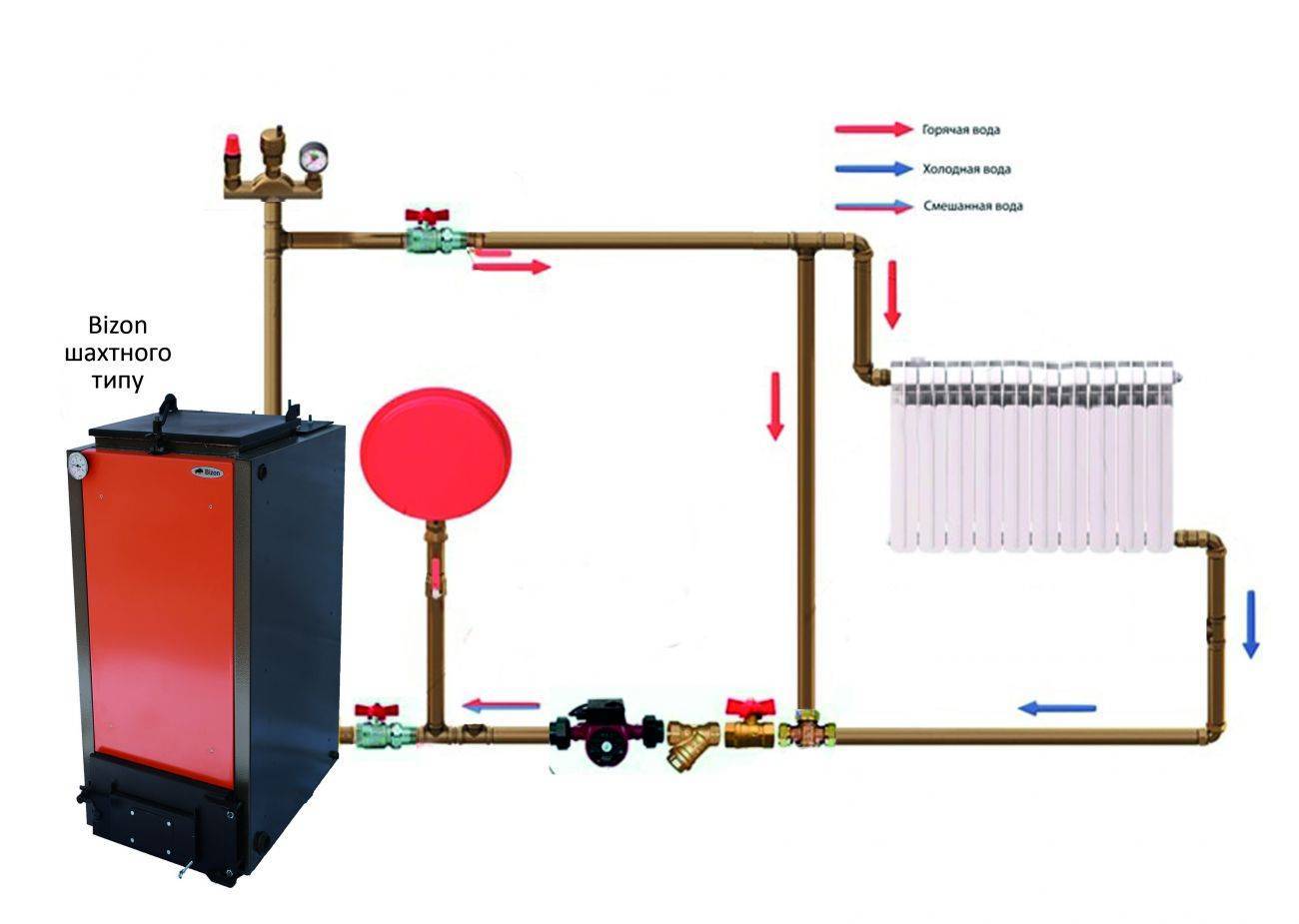

Схема обвязки напольных котлов с естественной циркуляцией теплоносителя считается самой простой для воплощения своими руками и поэтому доступна каждому желающему. Такая отопительная система состоит всего из нескольких элементов – котла, расширительного бака и батарей. При этом к достоинствам такого отопления можно отнести следующие параметры:

• простота проведения монтажных работ;
• котёл работает независимо от внешних энергетических источников;
• сравнительно невысокая цена устройства;
• простота схемы обвязки и обслуживания отопительной системы;
• сравнительно небольшие размеры;
• надёжность агрегата – почти все элементы котла с естественной циркуляцией теплоносителя практически не ломаются;
• распространённые поломки котла можно ремонтировать самостоятельно.

Естественно, есть у такого устройства и множество недостатков. При обвязке котла отопления своими руками возникает вопрос выбора диметра труб, теплоносителя

Для подбора подходящего сечения труб разводки важно учесть много нюансов. Очень часто для эффективной работы отопления используют трубы с большим диаметром. Также к недостаткам отопления работающего самотёком можно зачислить отсутствие возможности управления системы

Поэтому в процессе обвязки котла целесообразно включить в схему дополнительный насос

Также к недостаткам отопления работающего самотёком можно зачислить отсутствие возможности управления системы. Поэтому в процессе обвязки котла целесообразно включить в схему дополнительный насос.

Схема обвязки настенного двухконтурного газового котла

1. Обвязка газового котла в системе отопления
2. Подключение настенного котла к электросети
3. Выбор дымохода для газового котла
4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ.

Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла.

Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки».

На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости.

Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

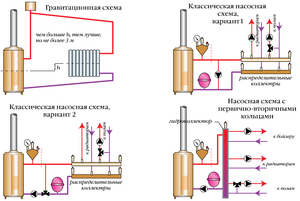

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Двухтрубная система отопления

Основное отличие двухтрубной разводки системы отопления от однотрубной схемы находится в отдельной подаче тепловой жидкости к устройствам. Здесь горячая вода подходит к радиаторам по одному каналу, а возвращается по другому каналу.

При установке отопления применяются три вида схем:

1. Классического или тупикового типа. Здесь тепловая жидкость передаётся группе батарей, потом продвигается назад по обратной трубе. По потребности система разделяется на 2-3 ветви, меж ними образуется гидравлическое равновесие с помощью балансирования.
2. Разводка по кольцу. Выходит с одновременным течением прямой и обратной жидкости. Двухтрубное кольцо образовано так, чтобы вытекший из радиатора теплоноситель не изменял направленности передвижения. Первая батарея на подающей линии представляется последней на обратной трубе и также происходит наоборот.
3. Коллекторное подключение. Состоит из отдельных подключений каждой батареи к общей распределяющей гребёнке, работающей от котла.

Основное достоинство двухтрубного подключения – поставляется горячая вода с равной температурой на все батареи. Вытекающие преимущества: трубы меньшего диаметра – 15-20 мм, обычные габариты батарей и нет препятствий по числу батарей.

Нижнее разведение

Разводка на две трубы отопления устраивается несколькими методами. Первый – это вертикальная система с нижней разводкой системы отопления.

Разводка отопления состоящая из двух труб, проводится в частном доме следующим порядком:

• на линии пола первого этажа или подвала – устанавливаются трубы. Здесь нужно, чтобы трубопровод брал начало от котла;
• Затем монтируются вертикальные трубы, по которым станет подходить тёплая вода к радиаторам отопления;
• У отдельного радиатора делается отдельная труба для вывода тепловой жидкости.

Для этого устанавливаются добавочные узлы в виде воздушной трубы, расширяющего бачка и кранов Маевского – на отдельном приборе отопления, находящемся на верхнем этаже.

Верхнее разведение

Система отопления с верхней разводкой предполагает передачу тепловой жидкости от котла до верхнего места системы по подающей трубе и её рассредоточение по стоякам, которые передают теплопроводную жидкость в батареи. Возвращается остывшая жидкость по обратным трубам.

Для предупреждения накопления воздуха в системе – устраивается расширяющий бачок. За счёт передачи большего давления по стоякам, отопительная система с разведением вверху считается более эффективной.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Рекомендации по прокладке труб отопления в частном доме

Магистральный трубопровод любой сложности можно выполнить самостоятельно при наличии времени, сил и желания. Однако чтобы полученная теплосеть была надежна, эффективна, долговечна и удобна в обслуживании, необходимо придерживаться следующих рекомендаций.

• При проектировании теплосети направление движения теплоносителя определяют, исходя из планировки дома и его расположения относительно сторон света и розы ветров. Желательно расположить магистраль так, чтобы первыми отапливались те помещения, где необходима наибольшая температура воздуха: детские и спальни, а также, комнаты с двумя и более внешними стенами, помещения с северной и наветренной сторон дома. Завершают контур обычно кухни и другие нежилые помещения.
• Подключаемые к магистрали теплообменники желательно оборудовать байпасами – короткими дополнительными ветками трубопровода, соединяющими подающую трубу с обратной соответственно перед входным и выходным отверстиями батареи. Такое устройство позволит отключить теплоотдающий прибор на время его ремонта или замены, не останавливая всю систему отопления.
• При прокладывании открытым способом рекомендуют соединять элементы трубопровода при помощи разъемных фитингов для простоты проведения ремонтных работ. Если же магистраль прокладывается скрытым способом, все соединения, к которым нет прямого доступа, должны быть неразборными, чтобы в случае разгерметизации не повредить пол, стену или потолок.
• При монтаже теплового контура скрытым способом в каналы в стенах или перекрытиях трубы необходимо утеплить для снижения теплопотерь.
• Допускается монтаж теплосетей из полипропиленовых труб, если отопительный прибор нагревает теплоноситель не выше 80 градусов. При этом скрытым способом такие трубы можно прокладывать только под навесные конструкции. Монтаж в стяжку не допускается.

Монтаж и подключение оборудования – как установить котел

Обязываются газовые, дизельные и электрические котлы практически одинаковым способом. Дело в том, что практически все настенные модели имеют встроенные циркуляционные насосы и расширительные баки. Наиболее простая и распространенная схема обвязки предусматривает расположение насоса с байпасной линией и грязевиком на обратке. Туда же монтируют и расширительную емкость. Для контроля за давлением используется манометр, а воздуха из котлового контура отводится через автоматический воздухоотводчик. Электрический котел, не оснащенный насосом, обвязывается таким же образом.

Если у теплогенератора имеется собственный насос, а его ресурс также используется на грев воды для ГВС, трубы и элементы разводятся несколько иным способом. Удаление дымовых газов проводится при помощи двустенного коаксиального дымохода, который выходит наружу сквозь стену в горизонтальном направлении. Если в приборе используется топка открытого типа, то потребуется наличие обычного дымоотводного канала, имеющего хорошую естественную тягу.

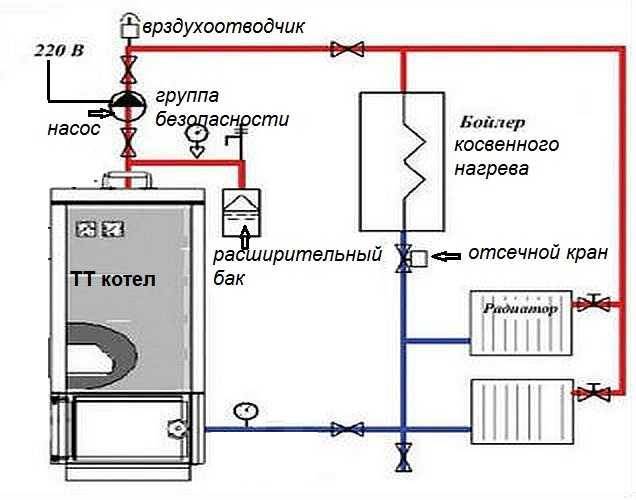

Обширные загородные дома довольно часто предусматривают стыковку котла и нескольких отопительных контуров – радиаторного, теплого пола и нагревателя косвенного нагрева ГВС. В подобном случае лучшим вариантом будет использование гидравлического разделителя. С его помощью можно добиться качественной организации автономной циркуляции теплоносителя в системе. В то же время он выступает в роли распределительной гребенки для других контуров.

Большая сложность обвязки твердотопливных котлов объясняется следующими моментами:

1. Риском перегревания по причине инертности приборов, так как работает система отопления в частном доме на дровах, которые быстро не гаснут.
2. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат.

Чтобы теплоноситель не перегревался и не закипал, на обратку ставят циркуляционный насос, а на подачу сразу за теплогенератором – группу безопасности. В ее состав входит три элемента – манометр, автоматический воздухоотводчик и предохранительный клапан. Особенное значение имеет наличие клапана, так как с его помощью осуществляется сброс лишнего давления в случае перегрева теплоносителя. При использовании в качестве отопительного материала дров защита топки от конденсации жидкости обеспечивается байпасом и трехходовым клапаном: он задерживает воду из сети до тех пор, пока она не нагреется выше +55 градусов. В теплогенераторных котлах желательно применять специальные буферные баки, выполняющие роль тепловых аккумуляторов.

Нередко топочные помещения оснащаются двумя различными источниками тепла, что предусматривает особый подход к их обвязке и подключению. Обычно в таком случае в первой схеме объединяют твердотопливный и электрический котел, синхронно питающие отопительную систему. Второй вариант подразумевает комбинацию газового и дровяного генератора тепла, питающие системы отопления дома и ГВС.

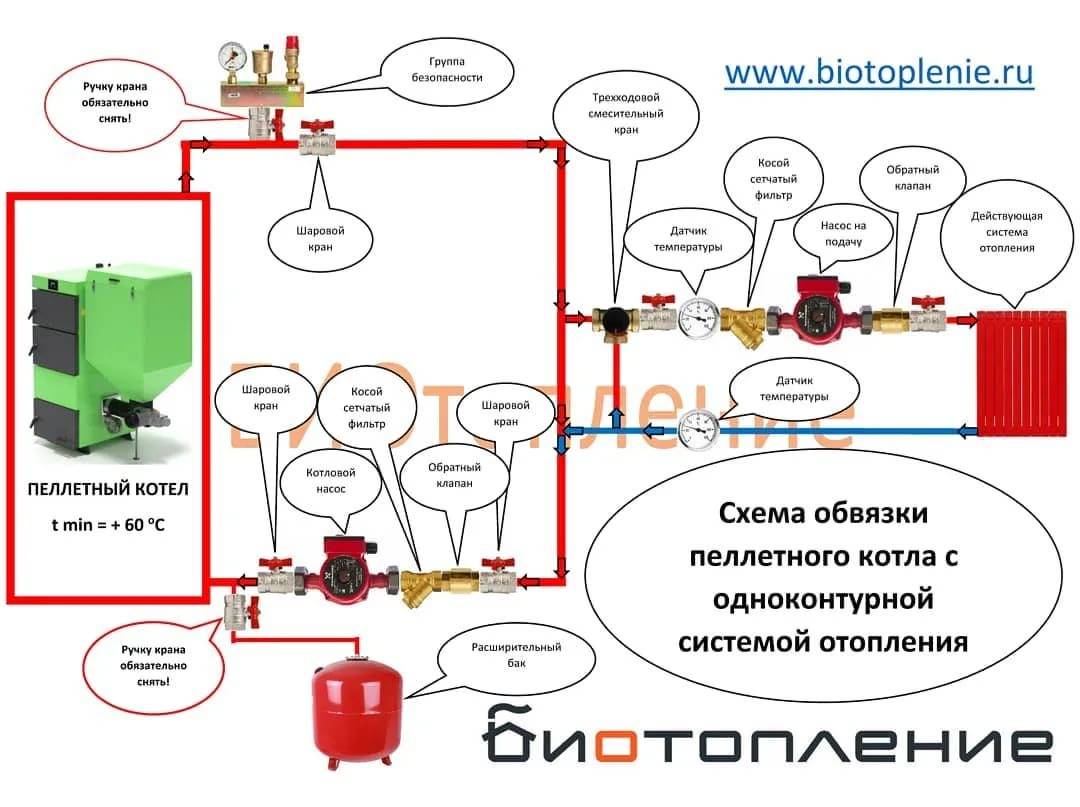

Как сделать обвязку котла правильно

Следующий компонент отопительной системы – обвязка котла. Первым делом стоит поискать циркуляционный насос с хорошей производительностью. Если он может выдавать напор в 2 метра, то такое устройство вполне подойдет даже для функционирования отопления в многоэтажных домах.

Мощность циркуляционного насоса рассчитывается по формуле вида:

• Q = 0,86R / Dt, где
• Q – производительность насоса (измеряется в куб.м. в час);
• R – мощность отопительного котла или контура, в который будет встраиваться циркуляционный насос;
• Dt – разница температур в подающем и обратном контуре (обычно составляет около 20 градусов).

Выбирая предохранительный клапан, нужно отталкиваться от максимальной величины давления, которое может возникнуть в системе (как правило, это значение составляет 2,5 кгс/см2). Объем расширительного бака должен составлять 1/10 от объема теплоносителя, находящегося в контуре. Желательно брать бачок с небольшим запасом. В стандартных отопительных системах на 1 кВт мощности котла приходится около 15 литров теплоносителя.

Как правило, бак начинает срабатывать при давлении в 1,5 кгс/см2 – т.е. при превышении рабочего давления в сбалансированной отопительной системе. Чтобы увеличить давление, нужно воспользоваться краном, соединяющим отопление и холодное водоснабжение, или же просто подкачать расширительный бак воздухом.

Выводы и полезное видео по теме

Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

Видео #2. Инструкция по монтажу сложной обвязки настенной модели котла:

Видео #3. Нюансы подключения напольной модели:

Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы. Пишите, пожалуйста, комментарии в расположенном ниже блоке

Не исключено, что вам известны технические тонкости обвязки котла, не отмеченные в статье. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Не исключено, что вам известны технические тонкости обвязки котла, не отмеченные в статье. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи.
