Подключение кассетного и канального фанкойла к системе холодного водоснабжения и отоплению

Для охлаждения воздуха

Система чиллер-фанкойл

— централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением — обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате). Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования.

Терминология

Перевод для английского «сhiller» в ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления» отсутствует. Для термина «fan coil unit» ГОСТ даёт перевод «вентиляторный доводчик» (доводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а также нагрев и/или охлаждение воздуха).

Отличия

По сравнению с VRV/VRF системами, в которых между холодильной машиной и локальными узлами циркулирует газовый хладагент, системы чиллер-фанкойл обладают отличиями:

В два раза большее максимальное расстояние между чиллером и фанкойлами. Длина трасс может достигать сотен метров, так как при высокой теплоёмкости жидкого теплоносителя удельные потери на погонный метр трассы ниже, чем в системах с газовым хладагентом.

Стоимость разводки. Для связи чиллеров и фанкойлов используются обыкновенные водяные трубы, запорная арматура и т. п. Балансировка водяных труб, то есть выравнивание давления и скорости потока воды между отдельными фанкойлами, существенно проще и дешевле, нежели в газонаполненных системах.

Безопасность. Потенциально летучие газы (газовый хладагент) сосредоточены в чиллере, устанавливаемом, как правило, на открытом воздухе (на крыше или непосредственно на земле). Аварии трубной разводки внутри здания ограничены риском залива, который может быть уменьшен автоматической запорной арматурой.

Недостатки

Системы чиллер-фанкойл более экономичны по потребляемой электроэнергии, чем крышные системы, но безусловно проигрывают в экономичности системам c переменным расходом хладагента (VRF

). Однако предельная производительностьVRF -систем ограничена (объёмы охлаждаемых помещений до нескольких тысяч кубометров).

Неисправности

  • Утечка фреона. Утечка фреона может произойти в результате негерметичного соединения фреонового контура.
  • Выход из строя компрессора. В компрессоре как правило происходит сгорание обмотки статора или разрушение клапанов (поршневой группы).
  • Влага в холодильном контуре. Влага (вода) в холодильный контур может попасть в результате образования утечки в испарителе, вследствие чего происходит смешение двух контуров «фреон-вода».

Основные схемы охлаждения жидкости

  • Непосредственное охлаждение.. Наиболее распространённый вариант. Охлаждение жидкости происходит в теплообменнике жидкость/фреон. Разница температур между входом/выходом составляет не более 7°С. Стандартный режим кондиционирования +7/12°С.
  • Охлаждение с использованием промежуточного хладоносителя. Данный тип схемы применяют когда разница температуры жидкости на входе и на выходе из чиллера более 7°С.

Напольно-потолочный фанкойл

Условно этот тип фанкойлов можно разделить на два подвида – напольные и потолочные, хотя многие модели универсальны. Они выполнены в виде отдельного блока, который монтируется на стену или потолок помещения.

Напольные варианты часто устанавливают под окнами – теплый воздух отсекает холод от окна и создает тепловую завесу. Из-за особенностей конвекции такие вентиляторные доводчики лучше работают на отопление.

Потолочные фанкойлы устанавливаются аналогично напольным, но в горизонтальной плоскости. Такой вариант установки обеспечивает конвекцию воздуха в помещении, его равномерный прогрев или охлаждение. Так как холодный воздух тяжелее нагретого, эти модели лучше работают на охлаждение.

Принцип работы системы

Относительно недорогие и простые в эксплуатации сплит-системы имеют ограничения по области применения. Чем ниже температура воздуха за окном, тем меньше энергоэффективность сплит-систем. При температуре ниже -10 °C инверторное оборудование необходимо отключить, иначе в кондиционере сгорят электронные компоненты. Система хладоснабжения чиллер-фанкойл, в отличие от сплит-систем и инверторов, при правильном выборе оборудования и корректном монтаже работает в любых условиях.

Как устроен чиллер

Существуют два принципиально разных типа чиллеров:

  • Чиллер на абсорбционном цикле — в качестве хладагента применяется вода с бромидом лития.
  • Чиллер с парокомпрессионным холодильным циклом — усадка хладагента производится за счет работы компрессора.

Наиболее распространенными на сегодня являются парокомпрессионные чиллеры. Когда требуется обеспечить невысокую холодопроизводительность, устанавливают чиллеры с герметичным компрессором. Для обеспечения высоких показателей холодопроизводительности подходят парокомпрессионные аппараты с полугерметичным компрессором, где есть разъемы для доступа к механизмам.

Принцип работы парокомпрессионного оборудования:

  • Компрессор работает на расширение газообразного хладагента.
  • После поступления в конденсатор хладагент охлаждается и переходит в жидкую фазу.
  • В термостатическом расширительном клапане происходит закипание и дальнейшее испарение хладагента.
  • В испарителе вода нагревает хладагент.
  • Переход хладагента в газообразное состояние и повторение цикла.
  • Вода попадает в фанкойл и охлаждает воздух в помещении.

Главный элемент чиллера — компрессор. Существуют разные виды компрессоров: роторные, винтовые, спиральные, поршневые, центробежные. Тип оборудования, которое оптимально подходит для установки в определенном здании, с учетом технических нюансов определяет специалист.

По типу конструктивного исполнения чиллеры делятся на несколько разновидностей:

  • Моноблок с наружным монтажом.
  • Моноблок с центробежными вентиляторами.
  • Устройство с выносным конденсатором воздушного охлаждения.
  • Устройство с выносным конденсатором жидкостного охлаждения.

Принцип работы чиллера не зависит от конструкции и всегда остается неизменным. При монтаже чиллера следует в первую очередь учитывать рекомендации по эксплуатации. В инструкции к оборудованию производитель указывает расход теплоносителя, допустимую наружную температуру для эксплуатации оборудования и расчетное количество тепла, которое потребуется отводить.

Что такое фанкойлы. Принцип работы и устройство

Фанкойл состоит из двух частей — теплообменника и вентилятора. Теплообменник состоит из системы труб, по которым циркулирует холодная или горячая вода.

Принцип работы фанкойла в системах чиллер-фанкойл таков:

  • Вентилятор направляет внутрь установки фанкойла воздух из помещения.
  • При попадании на теплообменник воздух подогревается или охлаждается до необходимой температуры.
  • Система вентиляции отправляет нагретый или охлажденный воздух обратно в помещение.

Стабильную температуру в отапливаемом или охлаждаемом помещении можно получить двумя путями: через регулировку скорости обращения жидкости в теплообменнике и за счет контроля над скоростью вращения вентилятора, который загоняет воздух внутрь фанкойла. По схеме работы в системе кондиционирования фанкойл максимально близок к внутреннему блоку традиционной сплит-системы.

Как устроена система чиллер-фанкойл

Основные комплектующие системы чиллер-фанкойл, благодаря которым становится возможной зональная вентиляция и кондиционирование помещений, включают в себя следующие элементы:

  • холодильный аппарат, он же чиллер, осуществляющий холодоснабжение или нагрев жидкости в системе чиллер-фанкойл;
  • фанкойл (кондиционер-доводчик), являющийся местным теплообменником, сквозь который проходит поток охлажденного или нагретого воздуха;
  • магистральная разводка соединений приборов;
  • насосная станция, перегоняющая теплоноситель по магистрали;
  • расширительный и накопительный баки;
  • блок управления;
  • собственно, незамерзающая жидкость или вода.

Элементы чиллер-фанкойл

Рассмотрим более подробно устройство главных элементов системы — чиллера и фанкойла.

Чиллер представляет собой мощный холодильный аппарат, где есть компрессор, испаритель и конденсатор. В отличие от стандартного кондиционера, испарительный теплообменник выбрасывает накопленный холод не в атмосферу, а непосредственно в жидкость. Она то и поступает после охлаждения по трубам к фанкойлам.

Чиллеры бывают двух видов:

  • абсорбционные;
  • парокомпрессионные.

Абсорбационный чиллер Компрессионный чиллер

Первые имеют довольно высокую стоимость, большие габариты и достаточно узкую специализацию. Самыми востребованными на сегодня считаются парокомпрессионные модели, которые условно делятся на 3 типа:

наружной установки с воздушным охлаждением;

Охлаждение теплообменника-конденсатора осуществляется за счет осевых вентиляторов

внутренней установки с воздяным охлаждением;

Взятие воздуха для охлаждения и выброс горячего происходит по воздуховодам. Движению способствует центробежный вентилятор.

реверсивные.

Работают в двух направлениях: на нагрев и охлаждение воздуха и могут устанавливаться в системах кондиционирования без дополнительного водонагревающего оборудования.

Кондиционер-доводчик (фанкойл) является очень эффективным теплообменником, который одновременно подключают к холодному и горячему трубопроводу. Чтобы усилить обмен тепла, задействуют вентилятор, устанавливаемый сразу за теплообменником. Особенность таких приборов заключается в создании потоков воздуха нужной температуры без притока воздушных масс извне. Именно это позволяет добиться максимально эффективного использования тепловой энергии, производимой чиллером.

Фанкойл

Фанкойл состоит из следующих элементов:

  • теплообменник-радиатор, куда поступает теплоноситель;
  • вентилятор с двигателем, регулирующий производительность охлаждения;
  • поддон для конденсата;
  • быстросъемный фильтр;
  • электрический нагреватель;
  • блок управления.

Назначение, устройство и преимущества канального фанкойла

Выбирая систему кондиционирования, многие спрашивают, что это такое — фанкойлы канального типа. Подобные устройства устанавливают в зданиях средней и большой площади для поддержания оптимальных климатических условий.

Принцип работы

Канальный фанкойл — часть конструкции контроля температуры в помещении, главной особенностью которой является использование воды как хладагента. Бывает вертикальным и горизонтальным. Первый тип устанавливается на стену, второй — на потолок.

Устройство комплектуется такими элементами:

  1. Вентилятор — прогоняет воздух.
  2. Теплообменник — обеспечивает необходимую температуру.
  3. Фильтр — предотвращает попадание посторонних частиц в воздуховод.
  4. Нагревательный элемент — функционирует от электрической сети.
  5. Панель управления — пульт для контроля.

Принцип работы включает такие этапы:

  1. С помощью вентилятора свежий воздух направляется на теплообменник.
  2. В зависимости от выбранной функции — обогрев или охлаждение — в змеевик внутри теплообменника поступает горячая или холодная вода.
  3. Проходящий воздух обогревается или охлаждается и распространяется внутри помещения. При использовании вентиляторных доводчиков в систему поступают свежие потоки с улицы.

Основные достоинства и недостатки

Если установлены фанкойл канальный и чиллер, то система, в сравнении с традиционным кондиционером, имеет такие преимущества:

  1. Быстрый обогрев или охлаждение помещения — спустя 5 минут после запуска оборудования температура воздуха соответствует установленному показателю.
  2. При монтаже мультизонального оборудования устанавливается разная температура в рабочих помещениях.
  3. Экономное потребление электроэнергии.
  4. К одному чиллеру подключаются несколько фанкойлов на максимальном расстоянии трассы в 600 м.
  5. Для монтажа используются водопроводные трубы, которые дешевле специальных аналогов.
  6. Скрытая установка, что позволяет сохранить интерьер в желаемом дизайне, спрятав фанкойлы за несколькими решётками.
  7. Издают мало шума.
  8. Отличаются лёгкостью монтажа системы и обслуживания.
  9. Канальный теплообменник можно подключить к батарее и организовать паровой обогрев в зимнее время.
  10. Безопасность использования для человека.
  11. При необходимости ремонта одного элемента остальные детали установки продолжают работать.

Фанкойл имеет такие недостатки:

  1. Нет функции вентилирования помещения. Для этого необходимо подключение воздуховодов с раздачей холодного воздуха к системе вентиляции.
  2. Монтаж в подпотолочное пространство будет малозатратным на этапе строительства здания, в уже введённом в эксплуатацию помещении ремонт обойдётся дороже.
  3. Установка нецелесообразна в зданиях малой площади. Здесь рекомендовано монтировать кондиционеры настенные.

Особенности монтажа агрегата

В зависимости от назначения устройства разделяются на такие виды:

  1. Двухтрубные — позволяют использовать систему только на охлаждение. Отличаются низкой стоимостью. Чтобы с помощью них организовать нагрев в зимнее время, трубы отключаются от чиллера и подсоединяются к системе централизованного отопления.
  2. Четырёхтрубные — установка оснащена двумя теплообменниками, которые позволяют охлаждать и нагревать воздух в помещении.

Канальные фанкойлы устанавливаются и обслуживаются специальными организациями.

Грамотный монтаж предполагает соблюдение таких рекомендаций:

  1. Определение места установки агрегата, где работа устройства будет максимально эффективна.
  2. Проведение сборки узлов обвязки, монтаж клапанов и кранов, приборов для контроля над температурой и давлением.
  3. Прокладка труб и их теплоизоляция.
  4. Подключение прибора к электросети.
  5. Проверка герметичности и опрессовка системы.
  6. Осуществление подачи воды.

Если фанкойл скрыт за фальшпотолком, от него необходимо организовать отток конденсата в канализации.

Обслуживание системы кондиционирования предполагает:

  • очистку фильтров;
  • тестирование режимов работы;
  • контроль герметичности;
  • очистку дренажной системы;
  • очистку внутренних частей;
  • мелкий ремонт.

Выбор в качестве климатического решения канальной системы — это удобная эксплуатация и сохранение оптимальной температуры внутри всех помещений. Выгода такой установки ощущается при использовании в помещениях большой площади — от 300 м².

Испытания системы

Прежде чем начать работу системы фанкойл, нужно провести ряд испытательных мероприятий. Это нужно для того, чтобы проверить работоспособность всех элементов оборудования.

Опрессовка

Для начала необходимо промыть водой все детали трубопровода подачи воды. Далее вся система заполняется водой и проводится проверка герметичности всех стыков системы. Следующим этапом является создание с помощью гидравлического насоса соответствующего давления. Система на протяжении 5 минут находится под повышенным давлением. Это поможет найти протечки, необнаруженные на этапе первичного визуального осмотра.

Пуск воды

После заполнения водяного контура жидкостью не исключен тот факт, что в системе останется воздух. Его удаление осуществляется в процессе работы оборудования и занимает пару часов. Производятся эти действия при помощи ручного клапана стравливания воздуха.

Обязательной является и проверка дренажа фанкойла. Для этого в резервуар сбора конденсата добавляется небольшое количество воды. Жидкость должна постепенно уходить через сливную трубку. Если этого не происходит, нужно проверить угол уклона слива.

Питание

Включение в электросеть возможно только тогда, когда будет произведена проверка всех участков проводки оборудования

На что нужно обратить внимание:

  1. Ротор. Проводится проверка равномерного распределения воздуха и направления вращения вентилятора.
  2. Автоматические механизмы контроля.
  3. Электронагреватель.

После окончательной проверки всех механизмов составляется соответствующий документ, и фанкойлы можно эксплуатировать.

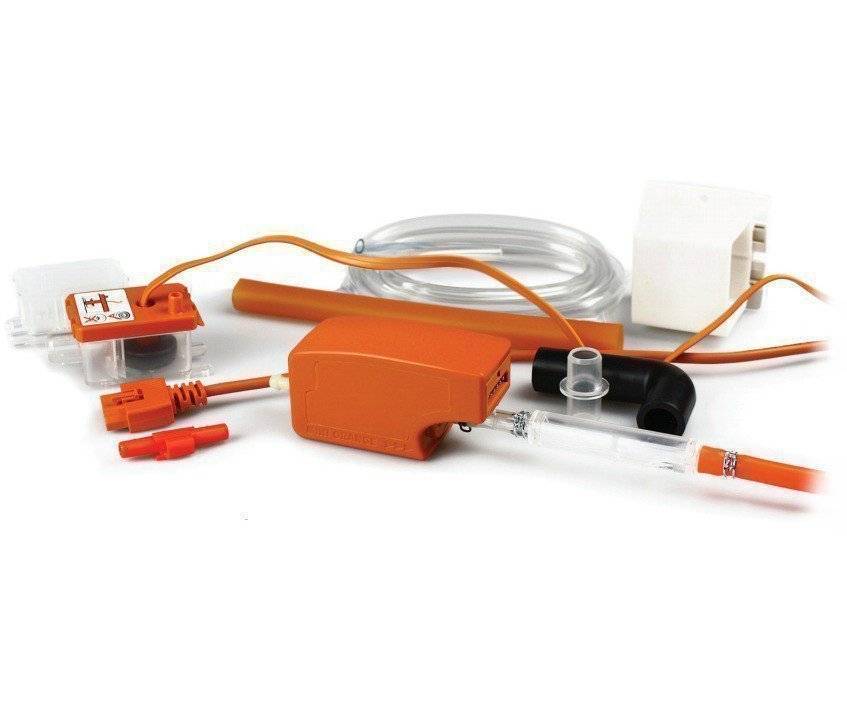

Насос откачки конденсата должет быть проверен перед включением аппарата в сеть

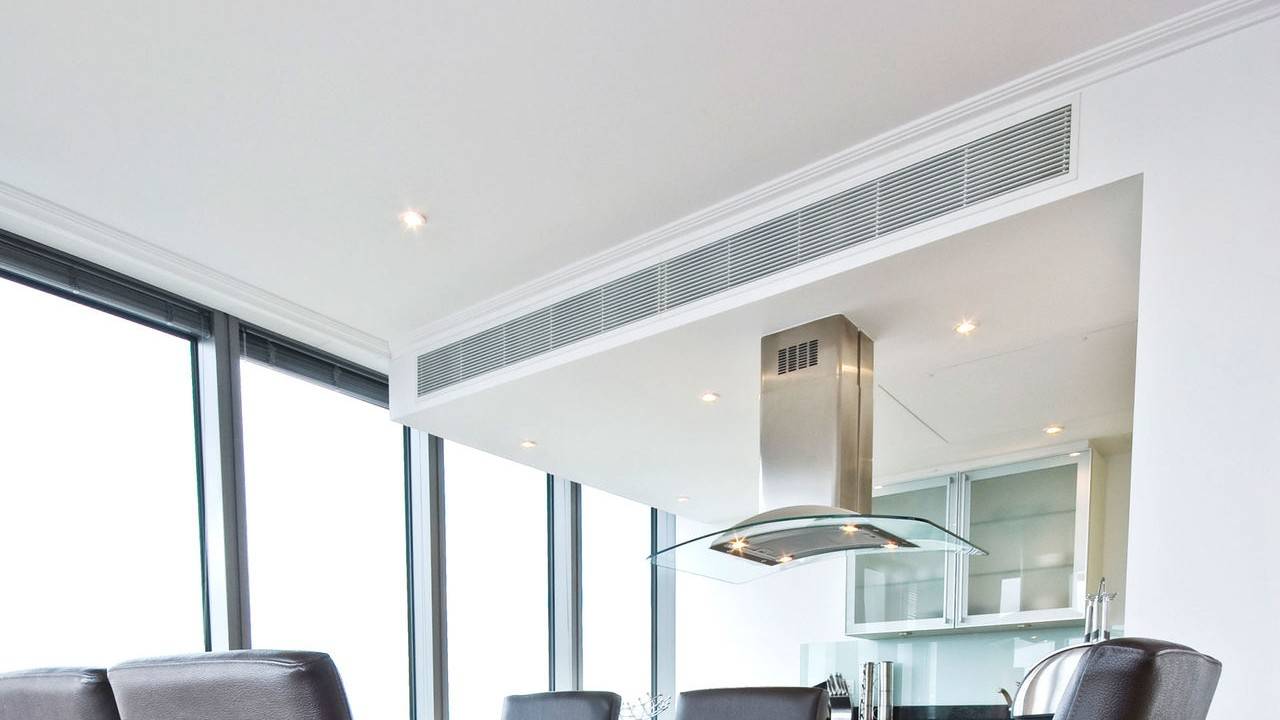

Монтаж канального фанкойла

Отличительная особенность – размещение оборудования под потолком, дополнительная организация воздуховодных каналов для подачи охлажденного/подогретого воздуха через воздухозаборные решетки, диффузоры. Характерно для офисных, производственных, торговых площадок, загородных домов.

Возможно подключение к вентиляционной системе. Очищенный прохладный воздух будет подаваться с подмесом свежего уличного.

Открытый способ размещения характерен крупным торговым центрам. Но чаще всего используется закрытая установка горизонтального или вертикального исполнения.

При горизонтальном монтаже все коммуникации остаются под потолочным перекрытием, закрытые навесной потолочной конструкцией. Когда высота помещения не позволяет, возможно вертикальное исполнение – коммуникации устраиваются внутри стеновых перекрытий (использование фанкойлов вертикального типа).

Схема организации:

  • отметить место монтажа под потолком/внутри стенового перекрытия;
  • развести систему воздуховодов, решеток, диффузоров;
  • защитить трубопровод от конденсата теплоизоляцией;
  • оснащение дренажной помпой, монтирование системы отведения конденсата;
  • сбор смесительного узла;
  • запуск жидкости, проверка на герметичность.

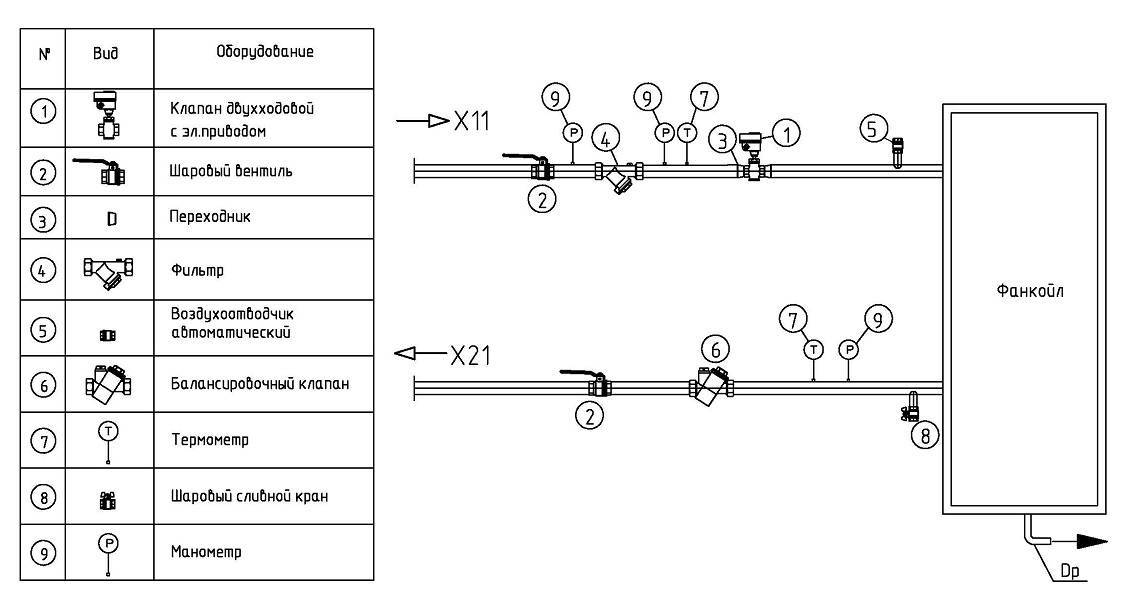

Монтаж фанкойла с обвязкой

Кроме охлаждения данная система кондиционирования используется для отопления. Внутренний блок подключается к чиллеру и системе центрального отопления. Для этого используется второй теплообменный контур.

В зависимости от этого различают два типа обвязки:

  1. Двухтрубный. Работа только на обогрев (чиллер оснащен теплонасосом) или охлаждение. Обвязка организуется двухтрубным контуром с одним теплообменником. При этом устройство оборудуется 2-х ходовым клапаном, работающим на открытие/закрытие подачи жидкости внутри теплообменника.
  2. Четырехтрубный. Подключение устройства для охлаждения/обогрева одновременно. Один контур предназначен для подсоединения к холодильной машине. Второй двухтрубный контур – для подключения к центральному отоплению. Таким образом устройство одновременно охлаждает и обогревает помещения. Актуально для зданий, где требуется отдельная настройка температурного режима в разных помещениях.

Здесь используется 3-х ходовой клапан, который подает жидкость в обход внутреннего блока при подключенном отоплении, что позволяет сохранить автономность контуров со своей температурной характеристикой.

Использование данного устройства в составе оборудования центрального кондиционирования позволяет довести качество охлаждаемого воздуха до нужных микроклиматических показателей. Возможность подключения к центральному отоплению в холодное время года значительно экономит затраты на энергоносители. Особенно актуально для больших офисных зданий, бизнес-центров, крупных торговых площадок. Также возможна установка для загородного жилья.

Друзья! Еще интересные материалы:

Кондиционирование помещений

Проект системы кондиционирования. Основные аспекты

Нагревать или охлаждать воздух в помещении способен фанкойл. Система позволяет устанавливать определенный температурный режим и делать пребывание людей в здании более комфортным. Конструктивно теплообменники отличаются между собой, но все они имеют следующие составляющие:

  1. Устройство для фильтрации заборного воздуха.
  2. Основная часть фанкойла. В ней и происходит процесс нагревания или охлаждения воздуха, который заходит с улицы. Температура выходящего воздушного потока зависит от выбранного режима работы.
  3. Роторный вентилятор. Эта деталь принудительно прогоняет воздух через основную часть теплообменника.
  4. Нагревательный элемент, который работает от электричества.
  5. Блок и пульт управления системой кондиционирования.

Фанкойл – система теплообмена помещения

Чем отличается хладагент от теплоносителя?

Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция — перенос холода или тепла на какое-то определенное расстояние.

Транспортировкой хладагента управляет компрессор, а теплоносителя — насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.

Подключение фанкойла в несколько этапов

Первый этап

— это установка самого фанкойла на место, отведенное в проекте с последующим подключением его к системе трубопроводов подводящих воду (или любой другой теплоноситель). Опять же следует за основу брать все характеристики заложенные в проекте.

  • Нельзя менять или изменять диаметры трубопроводов, материал, из которого должны быть сделаны трубы, что однозначно скажется на расходе теплоносителя через фанкойл и в дальнейшем на работоспособности самого чиллера.
  • Нельзя допускать установку не предусмотренных проектом, вентилей, переходников или других элементов гидравлического контура, а также не установку таких же элементов.
  • Необходимо помнить, что при работе фанкойла на его теплообменнике образуется конденсат и этот конденсат надо выводить в систему канализации.
  • Для исключения застоя конденсата в дренажных трубопроводах при его прокладке обязательно на всем протяжении дренажного трубопровода необходимо выдержать уклон в 1 градус.
  • Полностью исключить провалы и образование застойных зон.
  • В системе канализации присутствуют не приятные запахи и попадание этих запахов через дренажный трубопровод в фанкойл, а далее в помещение, тоже необходимо исключить, предусмотрев водяной затвор или запахозапирающее устройство на дренажном трубопроводе.

Второй этап.

Поскольку канальные фанкойлы бывают различные по типу расположения, то самым сложным на этом этапе является подключение фанкойлов к воздуховодам.

Не все канальные фанкойлы могут подключаться к воздуховодам, поэтому этот этап больше касается тех, кто имеет такое соединение. Если же канальный фанкойл требует подключение воздуховодов, то на этом этапе производят такое соединение, по которым поступает воздух к самому фанкойлу, и по которым подготовленный воздух поступает в помещение после фанкойла

Кроме этого необходимо обратить внимание на воздуховод, обеспечивающий приток свежего воздуха, если такой заложен в проекте. Материал и сечение воздуховодов бывает различное и поэтому следует эти параметры воздуховодов соблюдать согласно тому, что заложено в проектной документации

Следует обратить внимание на длину воздуховодов, по которым воздух должен поступать из помещения и в помещение. Эта длина напрямую связана с такой технической характеристикой фанкойла как статический напор

Увеличение длины воздуховодов может привести к снижению расхода воздуха.

Третий этап

. Происходит подключение фанкойлов к сети электрического питания.

  • Перед подключением неплохо было бы уделить немного время для того чтобы сверить соответствие напряжения фанкойла и сети к которой следует подключиться. Автомат, через который следует подключать фанкойл или несколько фанкойлов должен быть немного больше (примерно на 15-20%) по силе тока (амперам), чем все фанкойлы подключенные к нему. Можно воспользоваться формулой из 6 класса для расчета силы тока автомата. Р=U*I откуда I=P/U. Где Р — электрическая мощность подключенных фанкойлов; U – напряжение в сети (обычно 220 В); I – сила тока (амперы), которой должен соответствовать автомат через который происходит подключение.
  • Нельзя забывать, что обязательно необходимо подключить все три провода особенно третий – заземление.

В настоящее время большой популярностью у населения пользуется спросом монтаж фанкойлов – устройств, способных охлаждать либо нагревать воздух в помещении. Такое устройство (проще говоря, теплообменник) может быть установлено в каждом помещении здания, что позволяет выбирать индивидуальный температурный режим по желанию людей, находящихся в нем. Несмотря на различия в конструкциях данных агрегатов, все они состоят из:

  • фильтрующего элемента, предохраняющего систему фанкойла от попадания в нее вместе с воздухом посторонних частиц;
  • самого теплообменника, с помощью которого воздух в помещении будет охлаждаться либо нагреваться, что зависит от выбранного режима работы прибора;
  • вентилятора, обеспечивающего принудительный поток воздуха через теплообменник;
  • электрического нагревательного элемента;
  • панели (пульта) управления.

Общий принцип работы фанкойла.

Коротко: воздух из помещения через вентиляционный блок поступает в теплообменник, где он нагревается или охлаждается до требуемой температуры. Температура воздуха в помещении регулируется с помощью пульта управления для фанкойла. Проблему вентиляции в помещении можно решить только при наличии полной системы из центрального кондиционера, через который поступает свежий воздух с улицы.

 Подробно: вентилятор по всей длине блока равномерно распределяет поступающий поток воздуха. Работает он с минимальным уровнем шума.

 Двигатель вентилятора бывает двух типов: тангенциального (для малых помещений, достаточно фанкойла малой мощности) и центробежного (рассчитаны для средних и крупных промышленный помещений, где требуются средней и высокой мощности фанкойлы). Вентилятор совершает принудительную подачу воздуха через калорифер (теплообменник). По змеевикам из медных трубок в теплообменник подается теплоноситель: холодная/горячая вода или водный раствор этиленгликоля (для системы «чиллер-фанкойлы»). Теплообменник за счет муфт соединяется с системой центрального отопления для подачи в него воды, а при заполнении теплообменника водой воздушные клапаны выпускают  из него воздух. Для слива конденсата имеется отдельный патрубок. Иногда, в режиме обогрева для большей эффективности работы фанкойла используется электронагреватель, который устанавливается на выходе агрегата.

 Свежий воздух подается в помещение от центрального кондиционера в систему «чиллер-фанкойлы». Чиллер — это холодильная машина, которая предназначена для охлаждения воды или незамерзающей жидкости. Циркулирует жидкость от чиллера к фанкойлу посредством насосной станции.

 Для обеспечения вентиляции в помещении, рядом с чиллером с вентилятором центробежного типа устанавливают центральный кондиционер — на крыше или на чердаке. Охлаждающая жидкость от чиллера поступает на все фанкойлы, установленные внутри помещения, а также на теплообменник системы центрального кондиционирования. Центральный кондиционер подает в помещение требуемый санитарными нормами объем охлажденного воздуха. Фанкойлы в свою очередь регулируют температуру в помещении, к ним подается воздух из помещения и от центрального кондиционера, что снижает расход воздуха и стоимость центрального кондиционирования.

 Фанкойлы могут поддерживать температуру двумя способами: регулированием объема воды или воздуха. Расход воды регулируется клапаном для фанкойла: изменяя диаметр поперечного сечения трубы, мы можем изменять поток поступающей в теплообменник холодной/горячей воды. Это как раз и является принципиальным отличием водяных систем от фреоновых. Регулирование расхода воздуха проводится при помощи изменения частоты вращения вентилятора, а это, в свою очередь, изменяет объем выделяемого с теплообменника тепла/холода.

Система «чиллер-фанкойлы» весьма гибкая для многоэтажного помещения с большим количеством комнат: к одному чиллеру возможно подключить несколько фанкойлов, а также несколько теплообменников приточной вентиляционной инсталляции или центрального кондиционера.

Выбор фанкойла

Фанкойлы представлены несколькими типами и каждая модификация имеет свою специфику. Делая расчет системы чиллер-фанкойл и подбирая фанкойл оборудование, учитывайте прежде всего площадь помещения, тепловую мощность, требуемую производительность и длину воздушной струи.

Кондиционеры-доводчики по способу установки делятся на:

  • настенные;
  • напольные;
  • потолочные фанкойлы;
  • универсальные (настенно-потолочные).

Виды фанкойлов

Внутренние блоки могут быть:

Кассетные

Их предназначение — равномерное распределение, нагрев или охлаждение воздушных потоков в помещениях, где предусмотрены подвесные потолочные блоки, куда и встраивается оборудование. Такой монтаж позволяет скрыть составные элементы конструкции и минимизировать шумы. Распределение потока воздуха возможно на 2 или 4 направления.

Кассетный фанкойл

Канальные

Модели канального типа встраивают непосредственно в вентканал. Забор воздушной массы производится по отдельным воздуховодам, а ее вывод — по воздуховодам, размещенным за подвесными потолочными блоками. Модели подобных кондиционеров-доводчиков показывают отличную производительность и применяются, в большинстве своем, для помещений с большими площадями, торговых залов, складских площадок и проч.

Канальные фанкойлы

Монтаж

Работа по монтажу чиллеров и фанкойлов состоит из нескольких основных этапов:

  1. Сначало монтируется устройство в помещении.
  2. Затем собирается узел обвязки.
  3. Производится монтаж трубопроводов и термоизоляции к ним.
  4. Прокладываются воздуховоды и организуется их шумоизоляция.
  5. Создаётся дренажная система.
  6. Оборудование подключают к электросети.
  7. Проверяют герметичность.
  8. Запускают систему.

Монтаж по типу устройства

Напольный

Самый простой процесс установки – это монтаж напольного фанкойла, не имеющего канала для конденсата. Они не портят интерьер и могут быть установлены самостоятельно. Типовая конструкция такого оборудования состоит из двух патрубков, по которым идут смеситель и рабочая жидкость.

Кассетные, настенные и подпотолочные

Монтаж кассетного фанкойла и остальных двух немного сложнее, т.к. они могут быть как двухтрубными, так и четырёхтрубными. При этом их электрическая система может существенно отличаться от напольных систем.

Поэтому монтаж настенного фанкойла, подпотолочного и кассетного, лучше всего доверить специалистам.

С помощью специалистов

Подключение фанкойла – сложный процесс, требующий профессионального подхода, поэтому лучше всего обратиться к специалистам. Только они смогут грамотно проделать работы по:

  • установке агрегата в наиболее эффективном месте;
  • сборке узлов обвязки путём установки необходимых кранов, приборов по управлению температурой и давлением, клапанов;
  • прокладке и теплоизоляции труб;
  • монтажу отвода конденсата;
  • подключению приборов к электрической сети;
  • опрессовке системы;
  • проверке герметичности;
  • подаче воды.

Они и проделают все расчёты до начала работ и будут учитывать особенности помещения и нагрузку каждого фанкойла. Специалисты создадут безопасную и надёжную систему, которая долго прослужит пользователю.

Чтобы грамотно подобрать компанию, осуществляющую услуги по монтажу, следует обратить внимание на следующие критерии:

Типы систем

Существует 2 разновидности систем: однозональная и многозональная.

Однозональная система рассчитана на круглогодичный ритм работы устройства. Работа этой системы состоит из 2 ступеней регулирования. Первая представлена централизованным поддержанием на заданном уровне температуры воды в сети от чиллера к фанкойлу, а затем к тепловому источнику. Вторая предполагает индивидуальное регулирование температуры в каждой комнате при помощи фанкойлов.

Так, при однозональной системе температура в комнатах может быть разной, но воздух в каждой из них нагревается и охлаждается в одно и то же время. В системе используются одноконтурные фанкойлы, присоединяемые по двухтрубной схеме.

Если есть необходимость в одновременном обогреве одной комнаты и охлаждении другой, устанавливается многозональная система. При этом делается разделение холодной и нагретой воды по разным ветвям. Управляя группами фанкойлов, можно одновременно охлаждать и нагревать разные фасады здания. Все действия системы осуществляются в автоматическом режиме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
