Как правильно сделать обвязку фундамента из бруса на винтовых сваях

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

AlexSpb Пользователь FORUMHOUSE

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

builder Пользователь FORUMHOUSE

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Диаметр резьбы, мм	6	8	10
Диамер сверла, мм	4,5	6,5	8

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос наружной стены за пределы свайного ряда.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если вы сделаете свес или отступ, то эта конструкция у вас будет на лагах висеть. В этом случае придется делать двойную обвязку изнутри и связывать ее каким-то образом с внешним свесом (чтобы конструкция полностью не разошлась). Дешевле (за счет экономии на сваях) не выйдет, так как придется потратиться на усиление нижнего перекрытия, а вот проблем это добавит конкретно.

Вообще, по технологии строительства свайно-винтового фундамента сваи необходимо ставить под все перерубы, углы и несущие стены. Это самое главное правило.

Как правильно выбрать материал обвязки

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

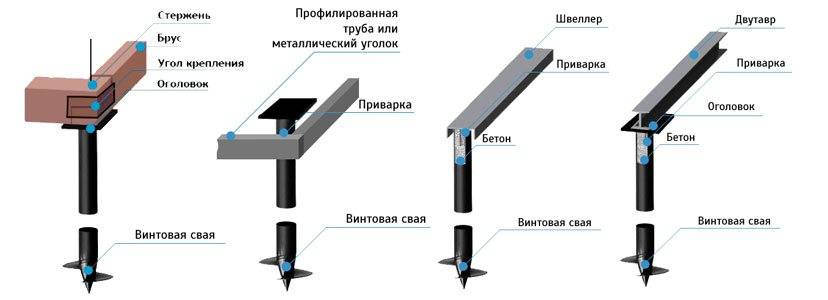

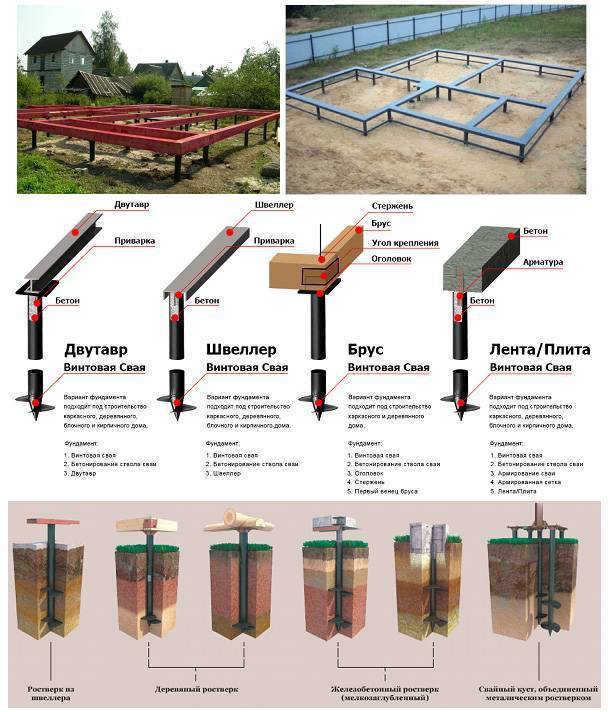

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

А что сверху

Мы разобрались с конструкцией, утеплением и подшивкой (вернее, её отсутствием). Остается обсудить, что у перекрытия сверху. Итак, после завершения укладки утеплителя необходимо сделать пароизоляцию, для чего мы применяем полиэтиленовую плёнку:

Нижнее перекрытие и пароизоляция

В рамках этой заметки не хотелось бы вдаваться в подробности, скажу только, что плёнка 150мкм прописана в СП 31-105. Полиэтилен является основой многих «брендовых» ПИ плёнок, потому для пароизоляции стен и перекрытия мы применяем его. Пленка укладывается с перехлёстом, стыки проклеиваются. А сверху настилается фанера, вот как это происходит:

Кстати, в ролике запечатлено начало строительства дома в Матоксе. Видео посредственного качества, но что-то не нашлось более хорошего и свежего. Надо будет сделать новый ролик на эту тему.

Влагостойкая фанера для черновых полов

Сделав черновой пол из влагостойкой фанеры, можно приступать к сборке стен — пол первого этажа готов!

Другие интересные записи:

• 29.12.2016 Спор про нижнее перекрытие
• 18.03.2017 Строим каркасник на сваях в Назии
• 03.08.2016 Строим дом с односкатной крышей

Эх. Наши бытовые приборы измеряют относительную влажность, а она обозначает совсем разное количество влаги в воздухе при разной температуре. Т.е. если у вас дома +20 и отн.влажность 50%, а на улице -20 и отн.влажность тоже 50%, то количество влаги в воздухе на самом деле совсем разное. Гляньте, например, статью, она довольно популярная и объясняет суть http://belkin-labs.ru/articles/191/

Про азы науки не будем. Я о другом — влажность в деревянном доме изначально сама по себе низкая, даже очень низкая. Закупоривая его пленками, строители принудительно создают повышенную влажность в доме. Эта влага затем и конденсируется на этих пленках, демонстрируя их якобы эффективность.

Мы говорим про каркасные конструкции, где в качестве заполнения воздухопроницаемый утеплитель, для которого проникновение тёплого влажного воздуха нежелательно, о чём я уже написал

А он устремится внутрь только если дома будет ещё холоднее, что мало вероятно. Потому снаружи защищаются от ветра, а изнутри от “пара”

Подготовка к работе и выбор металлопроката

Технологический процесс обвязки связан с обустройством свайного участка. Алгоритм подготовительных монтажных работ предусматривает:

1. Проведение обследования участка, разметка свайных точек для бурения.
2. Установка винтовых колонн и нивелирование высоты.
3. Заливка бетонного раствора в полости винтовых свай.

Для создания единой конструкции после установки свайных элементов нет необходимости выстаивания. Колонны не подвержены усадке, поэтому приступать к обвязке можно без промедления.

Для фундамента, выступающего на метр и более над поверхностью грунта, необходима установка дополнительного ростверка или контрольных стержней жесткости на высоте 30 – 50 см.

Хороший результат достигается применением чернопрокатного металла. Для обвязки применяют горячекатаные полосы или двутавровые балки.

Для стен толщиной 250 мм следует выбрать профиль 24П — 30П, для опор сечением 108 мм применяют металлопрокат 14П.

Металл обладает значительным весом. От длины швеллера и его веса зависит тяжесть сборной конструкции. Иногда для монтажа целесообразно применять подъемную строительную технику, что бывает затруднительно в условиях небольших участков.

Перед проведением обвязки необходимо выровнять поверхности опор. Это главное условие для монтажа швеллера на винтовые сваи.

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.

Порядок действий:

• Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.
• Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
• На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
• После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
• Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
• Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).

Буронабивной фундамент.

В сущности, строительство буронабивного свайного фундамента осуществляется на месте постройки дома. Иначе говоря, суть его заключается в том, что заранее пробуренные скважины армируют, после чего заливают бетоном. Как выяснилось, на сегодняшний день широкой популярностью пользуется фундамент ТИСЭ, который является одним из видов буронабивных фундаментов. Поскольку это основание наиболее эффективно работает при морозном пучении.

В свою очередь, структура фундамента имеет вид полусферической подошвы, на которой расположены буронабивные сваи и железобетонный ростверк. Такое расположение свай увеличивает их устойчивость и несущую способность. Как правило, буронабивные сваи размещают глубже, чем уровень промерзания грунта.

Буронабивной фундамент. Кликабельно.

Можно отметить следующие особенности этого основания:

— более низкие финансовые затраты, чем у ленточного фундамента;

— меньшее количество земельных работ: подготовка скважин и снятие верхнего пласта грунта;

— подойдет ко многим типам грунта, кроме болотистых. Однако затруднения в бурении скважин могут возникнуть на каменистой либо скалистой почве.

Строительство фундамента.

Как известно, строительство фундамента ТИСЭ осуществляется специальным буром (ТИСЭ-Ф). Он представляет собой раздвижной брус, имеющий две ручки и режущие края.

Итак, выделяют основные этапы строительства буронабивного фундамента:

1) Разметка точек размещения железобетонных свай.

2) Формирование скважин и расширений внизу их.

3) Создание и монтаж арматурной основы для свай. В частности, рекомендуется использовать арматуру, имеющую диаметр 12-16 мм.

4) Размещение гидроизоляционного материала в скважинах.

5) Заливание скважин бетонным раствором. Как правило, делать заливку бетоном следует с обязательной трамбовкой для устранения воздуха из раствора.

Устройство свай. Кликабельно.

 6) Создание опалубки для ростверка.

7) Сборка каркаса и его соединение с арматурой свай.

8) Заливка бетонной монолитной ленты.

Помимо рассмотренных выше вариантов строительства свайного фундамента, существуют и другие способы их постройки. Но они применяются очень редко. К примеру, при строительстве легких сооружений (бань, гаражей) применяют асбестоцементные трубы. Их погружают в скважины, внутри труб устанавливают каркас из арматуры и заливают бетоном.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Чем закрывают свайный фундамент?

Закрытый свайно-винтовой фундамент – это надежная защита от грызунов и других животных, которые могут поселиться в пустом пространстве между сваями. Также обшивка и отделка такого основания предотвратят потери тепла в жилище и помогут создать там хороший микроклимат без избыточной влажности.

Наиболее популярные способы закрытия свайно-винтового фундамента:

• создание навесного цоколя;
• создание мелкозаглубленного цоколя ленточного типа.

Для навесного цоколя используют тонкие и не слишком мощные композитные и полимерные материалы, а также древесину. Нагрузка при этом на винтовые сваи оказывается минимальной, а простота и быстрота монтажа в совокупности с дешевизной часто подкупает.

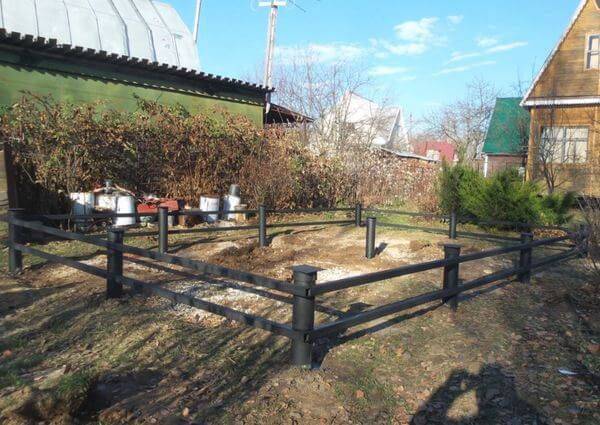

Навесной цоколь, закрывающий фундамент с обвязкой профтрубой.

Тем не менее, свайный фундамент прослужит дольше при установке мелкозаглубленного ленточного цоколя, который станет лучшей защитой для свайного каркаса, гарантируя его долговечность.

Вариант возведения мелкозаглубленного цоколя для защиты свайного фундамента.

Тепло- и гидроизоляция при закрытии цоколя

Все разновидности отделки цоколя предполагают обустройство тепло- и гидроизоляционного слоя, который сверху обкладывают асбестоцементными плитами, декоративными термопанелями, монтирующимися на обрешетку из досок либо шиферную плиту, или кирпичами. У всех этих материалов есть свои плюсы и минусы:

1. Асбестоцементные плиты выглядят не очень привлекательно и отличаются повышенной хрупкостью, однако стоят недорого.

2. Декоративные панели, цементно-песчаная или клинкерная плитка устойчивы к атмосферным воздействиям, а некоторые их виды даже легко выдерживают повышенную влажность. Однако для их укладки необходима идеально гладкая и ровная поверхность, поэтому по периметру основание придется обложить листовым материалом, к примеру, асбестоцементом.

3. Кирпичную укладку или заливку бетоном целесообразно использовать только при высоте надземной части основания не менее 30-40 см, что позволяет оборудовать настоящий цокольный этаж.

Обвязка и закрытие винтовых свай – очень важный этап строительства дома, от которого зависит, как скоро ему понадобится капитальный ремонт.

Критические ошибки при монтаже

Новички в этом деле могут допустить несколько фатальных ошибок, из-за которым дом может оказаться непригодным для проживания.

Например:

• Соединение бруса между собой в местах, где нет опоры. Обвязка всегда должна соединяться на оголовке сваи.
• Угловые соединения бруса всегда нужно делать нахлест. Обычная стыковка не дает необходимой жесткости и есть вероятность образования трещин.
• Нельзя делать нахлест вертикально. Брус должен состыковываться только горизонтально.
• На оголовок должна заходить основная часть каждого бруса, а не только их «обрезанная часть».
• Стоит воздержаться от использования гвоздей. Возможность появления трещины возрастает при очередном заколачивании гвоздя.

Свайно-винтовой фундамент

В частном строительстве получает всё большее распространение. Имеет ряд преимуществ по сравнению с перечисленными выше.

• Экономичен.
• Универсален (может использоваться во всех случаях, когда требуется глубокий фундамент).
• Быстрая, беззвучная и безвибрационная установка (в сравнении с забивными сваями).
• Не требует перемещения грунта.
• Может применяться в большинстве типов грунтов.
• Готов принимать нагрузку после установки.
• Устраивается в любое время года.
• В некоторых случаях сваи можно использовать повторно.

Установка в каменистых грунтах и твёрдых глинах возможна с использованием узколопастных свай с литым зубчатым наконечником.

Всё перечисленное относится к деревянному и металлическому ростверку, как неотъемлемой части фундамента.

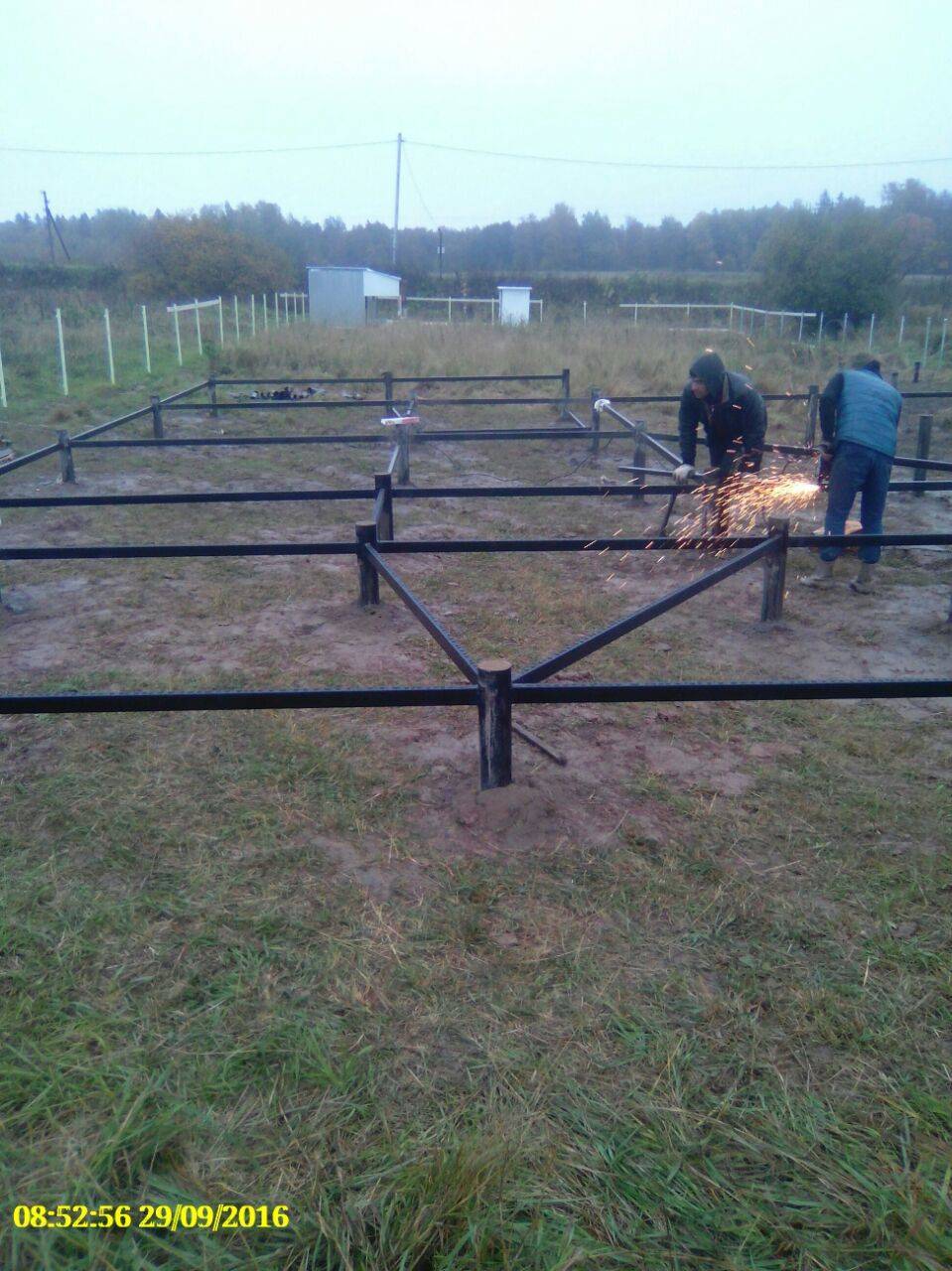

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

• Подрезка свай, установка оголовков.
• Укладка балок по внешнему периметру, соединение углов.
• Укладка внутренних балок, сварка с внешними элементами.
• Обвязка остальных опор для получения максимальной жесткости.
• Нанесение слоя защитного антикоррозийного покрытия.

ВАЖНО!

По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения.

Какой швеллер походит для обвязки

Первое ограничение на применение связано с методом изготовления швеллера. Он может производиться двумя способами:

1. холодной деформацией,
2. горячим качением.

Гнутый швеллер уступает горячекатаному по показателям прочности, поэтому для монтажа ответственных частей металлокаркаса не применяется.

Вторая особенность – используемая сталь. Прокат производится из различных марок, но для монтажа наибольшее значение имеет свариваемость, так как именно сварка обычно используется для соединения отдельных деталей в цельную конструкцию.

Лучше всего для обвязки фундамента подходят швеллеры из стали ст3 или ст3пс, которая не имеет ограничений на свариваемость. Для более суровых условий, в частности, при строительстве в северных регионах, где температуры зимой опускаются ниже 30°, используется другая марка стали – 09Г2С.

И, наконец, третий аспект – высота, также называемая номером швеллера. Сортамент горячекатаного швеллера достаточно широк: по ГОСТ 8240-97 высота находится в пределах 50-400 мм. Соответственно, узкие изделия для строительства фундамента не подходят. Конкретный номер швеллера можно определить на основании расчета массы постройки, характеристик грунта и рельефа участка в месте строительства. Иногда для обвязки используются швеллеры двух размеров – широкий для наружных несущих стен и более узкий для внутренних и дополнительной обвязки.

Как провести беспроводной интернет (вай-фай) в частный дом

Вы можете сделать это с помощью системы WiMax (сигнал от базовой станции) или создания радиомоста (сигнал от многоэтажки с проводным интернетом).

Вай-фай в частном доме с WiMax

WiMax – это телекоммуникационная технология, которая позволяет настраивать беспроводной интернет на больших расстояниях. Для подключения необходимо наличие базовой станции, в зону покрытия которой попадает нужный дом. От базовой станции передается сигнал, он поступает на антенну пользователя и раздается через вай-фай роутер.

Главное преимущество технологии в том, что вам не нужно протягивать к дому провода. Для пользователя система похожа на обычное подключение через Wi-Fi, разница только в покрытии – зона видимости сети намного больше и может доходить до нескольких километров.

Радиомост: Wi-Fi интернет без проводов в частном доме

Радиомост – это беспроводная сеть, используемая для соединения точек доступа на расстоянии нескольких километров. Этот вариант подойдет вам, если дом расположен рядом с многоэтажкой, но местные провайдеры отказываются протягивать кабель к частному сектору.

Суть способа заключается в следующем. Вы договариваетесь с провайдером о создании радиомоста. В случае согласия, приобретаете необходимое оборудование – две готовые точки доступа (например, от производителя Ubiquiti Networks). Одну из них устанавливаете на крыше многоэтажки, другую – на крыше своего дома. Таким образом, вы получаете сетевой мост без протягивания провода.

Подготовка к укреплению фундамента

Перед укреплением фундамента проводят его наружный и внутренний осмотр. При внешнем осмотре определяются следующие параметры:

• габариты строения;
• состояние опорных конструкций;
• нагрузка на платформу;
• наличие трещин и скосов.

При подземном исследовании определяются показатели:

• устройство и габариты платформы;
• прочностные свойства используемого материала;
• глубина его закладки.

Прежде чем начать работы по укреплению фундамента, необходимо убедиться в окончании его усадки. Обычно она продолжается не менее месяца. Чтобы понять, что усадка окончилась, поперёк выявленных трещин устанавливаются гипсовые маячки. Их состояние позволит определить, когда можно начинать укрепление основания.

На завершающей стадии подготовки к укреплению осуществляется разгрузка платформы. Она может быть полной или частичной. Важным фактором является недопущение искривлений, которые отрицательно скажутся во время восстановления фундамента.

Для последующего усиления фундамента здание поднимается домкратами

Частичная разгрузка платформы дома производится с применением деревянных или металлических опор и подкосов.

• В подвале установите опорные подушки, отступив от стены 2 м.
• Положите сверху опорный брус.
• Закрепите стойки.
• Затем балкой соедините их с перекрытием, а после — с опорным брусом, используя клинья.

Для капитальной разгрузки платформы монтируются стальные балки-обвязки.

• Под рядом кладки, в котором кирпичи уложены короткими гранями к стене, с двух сторон пробейте штробы, соблюдая между ними расстояние 2 м.
• Поместите в них балки-обвязки и закрепите 25-миллиметровыми болтами.
• При помощи накладок сварите места стыковки балок, а в промежутки от стены до балки залейте песчано-цементный раствор.
• В нижней части стен пробейте отверстия, соблюдая расстояние между ними не более 3 м, вставьте в отверстия балки.
• Установите поперечные балки на опорные подушки по обеим сторонам стены.

Обвязка швеллером фундамента на забивных ж/б сваях

Обвязка фундамента швеллером является заключительным этапом постройки свайного фундамента, и по сути, является перекрытием между самим строением и фундаментом. Швеллер – это металлическая балка П-образного сечения. Свайный фундамент – это такой тип фундамента, в котором нагрузка от сооружения на грунт передаётся через сваи различных конструкций. Сваи объединяются ростверком. При строительстве такого фундамента на забивных ж/б сваях практически полностью исключаются земляные работы в бесподвальных зданиях, или их объём значительно сокращается. Для того, чтобы опорные сваи соответствовали четкой разметке и сохраняли такое положение и нужна обвязка фундамента швеллером или брусом. При этом стоит отметить, что обвязка фундамента на забивных железобетонных сваях является обязательной только в случае, если высота свай над уровнем земли превышает 60 см. В остальных же случаях к сваям сверху монтируются специальные оголовки.

Обвязка забивного фундамента швеллером увеличивает жесткость всей конструкции. При необходимости обустройства крупного по размерам фундамента, обвязка свай швеллером требует использования специальной крановой техники. Такое решение является вполне допустимым для крупных строительных проектов с организованной стройплощадкой, достаточным количеством свободного пространства для работы крановой техники и обустроенными подъездными путями.

Железобетонные сваи – плюсы и минусы

Железобетонные сваи – плюсы и минусы этой технологии сошлись в неравной борьбе. Прочитав эту статью, вы поймете, что данный метод – это отличная альтернатива монолитному основанию под строительство любого объекта. При этом практически не имеет значения ни тип грунта, ни рельеф местности. Возведение свайного поля требует особого подхода, но при соблюдении всех технологий здания на сваях стоят более сотни лет, крепки и надёжны.

Виды железобетонных свай

В строительстве частных загородных домов и многоэтажных строений сегодня применяются разные способы создания основы для строительства. Так вместо привычного фундамента многие инженеры сегодня предпочитают использовать сваи. Стоит рассмотреть железобетонные сваи плюсы и минусы, которые влияют на выбор инженеров.

Такие сваи забиваются в глубины ниже уровня замерзания почвы. Это условие установки обуславливает надёжность конструкции, на которой строится коттедж или даже огромный промышленный объект. Для забивания железобетонных свай также требуется спецтранспорт, вот только по времени это происходит намного быстрее. Ведь не требуется рыть котлован под фундамент.

Железобетонные сваи бывают разных видов:

• с арматурой напрягаемой и ненапрягаемой;
• призматической и цилиндрической формы;
• составные или монолитные;
• с полой пятой, окованной или расширенной;
• сечением квадратным, круглым, тавровым или полым.

Прямоугольное сечение свай актуально при огромных нагрузках. Это обусловлено увеличенной площадью соприкосновения с поверхностью. Так несущая способность жб сваи прямоугольной формы достигает несколько тонн. Не случайно сегодня процветает данный метод укрепления основания строительного объекта, ведь они крепки, надёжны и долговечны.

Плюсы железобетонных свай

Стоит подробнее рассмотреть плюсы применения железобетонных свай:

1. Земельные работы при монтаже забивных свай минимальны. Такое основание под дом позволяет производить работы чисто и аккуратно, без загрязнения участка.
2. При забивании жб свай не имеют значение погодные условия и время года.
3. Для использования железобетонных свай на участке не имеет значение тип грунта. Это означает, что строительство возможно практически в любой ситуации – сваи будут крепко держать ваш дом. Исключение составляют только скалистые местности.
4. Уровень замерзания почвы находится выше, чем глубинное основание забивной сваи.
5. Металлы, используемые в производстве ж/б сваи, устойчивы к разным внешним неблагоприятным условиям и факторам, в том числе не боятся влажности и коррозии.
6. Сваи из железобетона имеют несущую не менее 10 тонн.
7. Прямоугольные жб сваи могут служить 100-150 лет. Огромный срок гарантии на забивные сваи является свидетельством их беспрецедентной надёжности.
8. Железобетонные сваи монтируются фантастически быстро – всего за несколько дней.
9. Сразу после окончания монтажных работ можно приступать к возведению самого дома. Это возможно благодаря тому, что бетон созревает не на участке, а в заводских условиях. И на объект приезжает в готовом к установке виде.
10. Особенный плюс – невысокая стоимость жб свай и работ по их монтажу по сравнению с заливкой монолитного фундамента.

Отрицательные стороны забивания железобетонных свай

Важно подчеркнуть, что по сравнению с плюсами минусы железобетонных свай не кажутся столь существенными:

1. Массивность конструкции свай.
2. Необходимость применять при их забивании специальной техники.
3. При желании построить цокольный этаж после забивания свай, возникают некоторые трудности в осуществлении проекта.

Еще больше сравнений метода в этом видео

Установка железобетонных свай в Московской области

Преимущества винтовых свай

Выгодные отличия винтовых свай особенно заметны при возведении небольших сооружений. Идеальной основой для лопастных опор принято считать суглинок и смесь песка со щебнем. В таких условиях возникающий при вкручивании конус из грунта уплотняется и получает прочностные характеристики застывшего бетона.

Говоря о преимуществах винтовых свай, стоит отметить следующие моменты:

1. Винтовой фундамент – выгодное решение для возведения капитального дома на участке со сложным рельефом.
2. Строительство дома на винтовых опорах можно начать в любое время года – температура и влажность воздуха не влияют на качество и надежность конструкции, так как на глубине погружения свай температура грунта не меняется.
3. Достоинством винтовых свай является их стойкость к воздействиям морозного пучения, возникающего во время промерзания почвы.
4. Короткие сроки строительных работ. При хорошей проходимости грунта, слаженной работе бригады строителей свайное поле под здание средних размеров можно подготовить за один день. При этом сразу же после установки сваи можно обвязать и приступать к возведению стен. Винтовые опоры не нуждаются в усадке и наборе прочности, как монолитные конструкции, строительство которых подразумевает заливку бетонного раствора.
5. Минимальные трудозатраты. Для строительства свайно-винтового фундамента не требуется рыть котлован и выполнять монтаж опалубки. Кроме этого, площадка под такое основание не нуждается в предварительном выравнивании. Это преимущество позволяет обустраивать такое основание в непосредственной близости от ветхих построек, проложенных сетей канализации, водо- и электроснабжения. Возведение монолитных фундаментов сопровождают сильные вибрации грунта, которые могут привести к разрушению постройки. При обустройстве винтовых свай этого можно избежать.
6. Свайно-винтовая конструкция не вытягивает воду из грунта, поэтому стены в доме, построенном на таком фундаменте, всегда будут сухими.
7. При правильном выборе свай, изготовленных из качественной стали, и соблюдении технологии их вкручивания обеспечивается долгий срок службы основания, который исчисляется несколькими десятками лет.
8. Качественная теплоизоляция фундамента обеспечит сухой пол в доме.
9. Конструкция, построенная на винтовых сваях, стоит дешевле, чем ленточный фундамент. Разница составляет не менее 30-40%. Как известно, возведение фундамента относится к самым затратным этапам строительства дома, поэтому экономия денежных средств будет ощутимой.
10. Сваи можно установить, не используя специальную технику. Это позволит снизить траты на возведении дома в целом.
11. При устройстве фундамента на винтовых сваях проектирование и монтаж систем канализации и водоснабжения можно проводить, как во время монтажа элементов основания, так и по окончании строительства.

Все вышеперечисленные преимущества фундамента на винтовых сваях имеют место быть только тогда, когда соблюдены все технологические нормы и разработанные нормативы при его возведении

Не менее важно правильно подобрать материалы для строительства такого основания, для чего необходимо учитывать все особенности местности
