Фундамент ТИСЭ: строим самостоятельно

Правильный выбор бура

Чтобы определиться с необходимым типом бура, следует внимательно проанализировать все характеристики будущей постройки. В варианте бурения отверстий под сваи с диаметром до 30 см для сокращения расходов целесообразнее использовать ручной инструмент

Однако, важно учитывать, что такой бур позволяет выполнять ямы с глубиной до 5-6 м. При больших требуемых значениях представленных характеристик рекомендуется применять электрическое оборудование

Бур ручного типа и принцип его обустройства

Нелишним будет рассмотреть в сравнении с названными приспособлениями буры маркировки «ТИСЭ» с префиксами «Ф» и «Ф-М».

Представленные модели имеют ряд характерных признаков, обуславливающих их выбор:

  • низкая стоимость;
  • высокое качество бурения;
  • прочность и термостойкость бура;
  • использование инструмента без специальных теоретических и практических навыков.
  • рукоять для вращения и разворота;
  • штанга с возможностью регулирования длины работ;
  • механизм выведения излишков грунта;
  • наконечник-лопатка.

Изготовление бура в домашних условиях

По опыту профессионалов, ручной бур, выполненный по технологии ТИСЭ – наиболее оптимальный инструмент для быстрого и качественного проведения бурильных работ. Для того чтобы полученное приспособление справилось с поставленной задачей, а также обеспечило его надежное продолжительное функционирование необходимо учесть следующие нюансы:

  • для предотвращения углубления инструмента в грунт при его эксплуатации следует полости в форме полусфер изготавливать так, чтобы при вращении они двигались в обратном от земли направлении;
  • для предотвращения захлебывания инструмента и оптимального вывода излишков грунта режущая пластина должна быть изначально изогнутого типа;
  • впоследствии при формировании полусфер инструмента режущую пластину следует выпрямить.

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

  • минимальное расстояние — 1,5 метра;
  • максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Технология работ

Процесс монтажа фундамента ТИСЭ не сложен, все работы можно выполнить своими руками без привлечения какой-либо техники. Единственное, что обязательно необходимо при работе, так это специальный бур для фундамента ТИСЭ.

Бур ТИСЭ-Ф выполнен в виде раздвижной штанги с двумя рукоятками на одном конце и резцами на другом. Весит бур примерно 7 с половиной килограмм, снизу оборудован стопорным механизмом и специальным плугом, который устанавливается на завершающем этапе бурения – именно он образует расширяющуюся полость.

Технология работ по установке фундамента ТИСЭ включает в себя следующие этапы:

  • Подготовка – включает в себя расчет фундамента и нанесение разметки на местности;
  • Установка опор – бурение скважин, прокладка арматуры и бетонирование;
  • Возведение ростверка.

Прежде, чем начинать строительные работы необходимо провести расчеты и определить количество свай, которое будет способно выдержать готовое сооружение и обеспечит которое прочность конструкции.

Чтобы рассчитать фундамент ТИСЭ, достаточно выполнить три шага:

  • Высчитать нагрузку будущего сооружения – учитывается вес всех используемых материалов, нагрузка от ветра и снега;
  • Высчитать несущую способность одного столба – лучше, если этими расчетами займутся специалисты;
  • Разделить нагрузку здания на показатель несущей способности одной сваи – в результате останется число, которое будет соответствовать количеству необходимых опор.

Теперь необходимо правильно расставить опоры – в обязательном порядке опоры выставляются в местах, где пересекаются стены и углах, оставшееся количество распределяется по всему периметру на одинаковом расстоянии.

Какими грунтоприемниками комплектуется фундаментный бур

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

  • для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
  • для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

Бур ТИСЭ фундаментный ручной комплект универсальный Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Порядок проведения работ при строительстве

Разметка фундамента

Произведя нужные расчеты, можно переходить к монтажу фундамента ТИСЭ своими руками. При установке свай нужно соблюдать строительные нормы, направленные на предотвращение вспучиванию грунта. Значение высоты ростверка должно превосходить ширину, а расстояние между ним и почвой – составлять 0,1-0,15 м. Конструкцию обязательно нужно армировать.

Разметка фундамента

Это первый этап непосредственно строительных работ. Понадобится подготовить колья, рулетку, рейку, рыболовную лесу и водный уровень.

Пошаговая инструкция по разметке фундаментной области:

  1. Там, где будет находиться стена, вбивают рейки с резервом в 2 м. К ним прикрепляется леса.
  2. Чтобы обозначить первый угол, от рейки делают метровый отступ и вбивают кол. На длину стенки от первого кола ставят еще один. Верхнюю границу ростверка определяют с помощью уровня.
  3. Вторую стенку отмечать начинают с прямого уголка. По нему маркируются оставшиеся стены.

Внутреннюю границу ростверковой части размечают, используя рулетку и леску. Следует обозначить также места, где будут располагаться скважины.

Армирование

Эта процедура делается для повышения прочности опор. Для свай нужно заготовить прутки в 1-1,2 см сечением, для ростверковой части – немного тоньше. Сваи армируют и заливают раздельно.

Бурение скважин и бетонирование свай

Создание опоры

В отмеченных участках лопатой выкапывают ямы на половину штыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретают инструмент для фундамента, предназначенный для работы именно в технологии ТИСЭ. Заглубление у этого бура регулируется двухсекционной штангой, а для расширения основания он оборудован специальной лопатой. Есть приспособление для забора и рыхления грунта.

Когда скважина готова, нужно сделать ее основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать бур. Другие производят расширение после того как несколько скважин уже готово. После этой процедуры армируют и заливают сваи. Процесс этот реализуется по частям. Залив порцию бетонного раствора, его уплотняют посредством вибратора. Так нужно делать с каждой частью.

Обустройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерность распределения веса здания. Выпускаются разные варианты опалубки ТИСЭ для этих работ, рассчитанные на стены с разными значениями толщины. Самая массивная из них (под номером 3) предназначена для конструкции в 0,38 м и подходит для жилого дома, самая легкая (1) – примерно в 0,2 м, используется для гаражей, сараев и оград. Опалубка ТИСЭ 2 годится для стенки толщиной в четверть метра.

Внутри опалубки нужно разместить гидроизоляционный слой. Насыпав слой песка, производят установку арматурного каркаса.  При этом соблюдается дистанция до стен в 50-70 мм. Заливаемую смесь уплотняют специальным вибратором. Когда она отвердеет, опалубку можно демонтировать. Песчаный слой при этом также убирают.

Технология строительства свайного фундамента ТИСЭ

Перед тем, как приступать непосредственно к строительным работам по возведению фундамента на участке застройки, нужно выполнить расчет фундамента, чтобы определить, сколько и каких свай понадобится для устройства надежного подсчитать количество свай, вы можете прочитать в публикации Расчет количества свай фундамента, где пошагово описан весь алгоритм расчета. После того, как количество свай подсчитано, можно приступать непосредственно к выполнению работ по строительству фундамента.

Устройство фундамента ТИСЭ, как и любого другого, начинается с разбивки его осей на местности. Для этого выполняются следующие работы:

  • разбиваются оси будущей постройки;
  • устанавливается обноска;
  • натягиваются нити из шпагата;
  • в характерных точках устанавливаются вешки (колышки).

Разметку удобно выполнять с помощью лазерного дальномера.

Контроль разметки выполняется с помощью измерения диагоналей между противоположными углами будущей постройки. Если все углы прямые, то длина диагонали будет равна квадратному корню из суммы квадратов прилегающих к углу сторон (теорема Пифагора). Давайте рассмотрим следующий пример. Строение имеет одну стену длиной 3 м и другую 4 м. Определяем сумму квадратов сторон:(3х3 + 4х4) = 25После этого находим квадратный корень из получившегося числа:√25 = 5Измеряем расстояние по диагонали между противоположными углами. Если и по одной диагонали и по другой оно равно 5 м, то значит, разметка выполнена того, как оси будущего свайного фундамента намечены, нужно разметить места, где будут непосредственно располагаться сами сваи, и выполнить производится специальным буром ТИСЭ-Ф, имеющим конструктивные особенности в виде специального плуга, позволяющие сделать уширение в нижней части каждой выглядит бур ТИСЭ-Ф и схема выполнения бурения, показано на рисунке ниже:

Отверстие под заливку одного столбика следует делать ниже глубины промерзания грунта в районе строительства, чтобы в зимний период сваи не заложения фундамента определяется по следующим строительным нормам и правилам (СНиП):

  • СНиПа «Основания зданий и сооружений»;
  • 23-01-99 «Строительная климатология».

Промерзание почвы зависит не только от значения зимних температур в определенной местности, но и от типа грунтов на участке. Так, например, глинистые грунты промерзают значительно меньше, чем более рыхлые песчаные или глубину промерзания для разных районов можно определить по приведенной ниже таблице:

Что такое ТИСЭ и в чём его особенность

Фундамент ТИСЭ — это часть комплекса, позволяющая создать прочную и надёжную основу для последующего возведения здания кладкой малоразмерными элементами высотой до трёх этажей. При этом упор в строительстве такого фундамента сделан на ручной труд без применения средств механизации.

1 — гидроизоляция; 2 — арматура; 3 — бетон М350

При диаметре узкой части в 200 мм столб из пескобетона класса В25 обеспечит гарантированную прочность при нагрузке до 40 тонн. Этого более чем достаточно, учитывая площадь основания сваи в 0,8 м2, позволяющую надёжно опереть на столб 4–5 тонн даже при строительстве фундамента в слабом и влажном суглинке.

Виды конструкций и использование

Конструкцию инструмента можно менять по своему усмотрению. Например, помимо всего прочего, можно приделать специальный плуг для разрыхления грунта («клыки» или рипперы).

Для бура хватит и двух таких вертикальных «клыков». Только приделывать их нужно близко друг к другу и в горизонтальном положении – это остановит просыпание земли обратно, при этом грунт будет хорошо собираться.

Рипперы будут полезны для всех видов почв, но особенно они нужны для тяжелого грунта, когда очень острые режущие кромки не особенно актуальны.

Пожалуй, здесь больше актуален их наклон, чтобы собирать больше земли. Если в почве содержится много мелких камней, то между кромками делают большее расстояние, чтобы камни не забивались в устройство.

Для нормального сбора грунта у каменистых почв тоже нужны рипперы. Для почвы с большим содержанием глины также нужны рипперы.

Такой бур может справиться не только с камнями, но и с небольшими корнями деревьев.

Использовать такой инструмент достаточно легко. Сначала нужно отметить места бурения в земле, затем снять верхнюю часть, чтобы открылся грунт.

После этого нужно поставить бур на места, где будут скважины, и вращать по часовой стрелке. Во время этого действия происходит наполнение накопителя грунтом.

Периодически нужно доставать прибор и чистить его от земли. Когда нужный размер скважины будет достигнут, опускают рипперы и вращательными движениями расширяют отверстие внизу.

Затем в готовое отверстие ставят рубероидный стакан и арматуру, а потом заливают до верхней части скважины бетоном.

Ниже представлен чертеж использования бура.

Фото:

Однако, несмотря на простоту применения, в использовании такого устройства есть свои нюансы.

Например, чтобы фундаментный бур оставался на прежнем месте и не углублялся дальше, следует покрутить прибор в противоположную (против часовой стрелки) сторону.

Также следует контролировать наклон режущих кромок, чтобы земля сыпалась в накопитель.

Конечно, самодельный фундаментный бур имеет и свои минусы. К примеру, такой инструмент не сделает идеальные отверстия для свай, но это зачастую оказывается не очень важным, поскольку сваи прочно стоят и удерживают дом.

Кроме того, самодельный бур можно усовершенствовать способами, описанными выше и подогнать его под тип грунта.

Разумеется, готовый инструмент в чем-то превосходит приспособление, сделанное в домашних условиях.

Но очень немногим людям бур нужен постоянно – на нечастое использование самостоятельно сделанная вещь вполне подойдет.

Видео:

https://youtube.com/watch?v=TG0-2Ueahpc

Для многих людей такой бур – большая находка, т. к. в нем задействовано не очень большое количество материалов, его относительно просто сделать самим.

Кроме того, такой способ вполне экологичен и безопасен для грунта и почвы, потому что не затрудняет движения пород.

Единственное, что может вызвать трудности при использовании такого бура и технологии – это необходимость утепления фундамента, чтобы будущий дом не промерзал.

Важный дисклеймер:Весь описываемый материал — лишь мой опыт. Это не правило «как надо делать», а лишь «как решил делать я». Но лично я люблю учиться на чужом опыте и чужих ошибках, ведь собственных не избежать, поэтому и решил написать такой отчет. Теперь можно к сути.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

  1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
  2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
  3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
  4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

    Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

  5. Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
  6. Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
  7. Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

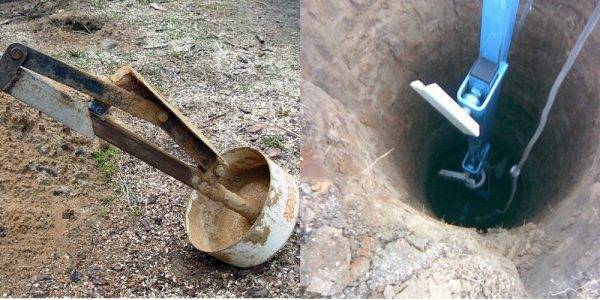

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Изготовление бура ТИСЭ своими руками

Аренда или покупка фирменного оборудования непременно приводит к существенным материальным затратам. Поэтому частные застройщики всегда пытаются найти способ сэкономить какую-то часть средств.

При строительстве фундамента по технологии ТИСЭ можно самостоятельно изготовить инструменты для бурения скважин. Домашние мастера, которые уже пользовались самодельным буром, предлагают изготовить два приспособления. С помощью первого инструмента выполняют бурение основной скважины, второй инструмент используют для расширения подошвы.

В целом бур ТИСЭ состоит из следующих частей:

  • Рукоять для вращения.
  • Телескопическая штанга.
  • Откидная лопатка для расширения подошвы.
  • Грунтоприемник в виде стакана для забора почвы.

Кстати, ранее мы уже говорили о том, как сделать фундамент ТИСЭ своими руками.

Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.

Для сборки телескопической штанги можно взять профилированные трубы диаметром 20*20 мм и 25*25 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.

В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.

Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.

Умельцам полезно будет также почитать статью «Буронабивные сваи своими руками».

Самостоятельное изготовление бура ТИСЭ

В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.

Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.

Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.

Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.

Также рекомендуем ознакомиться с нашим материалом на тему: как залить фундамент под дом своими руками.

Преимущества и недостатки бура ТИСЭ

Возводимый с использованием бура ТИСЭ фундамент, представлен свайно-ленточной конструкцией. Бетонный ростверк, что участвует в соединении свай, не соприкасается с поверхностью земли. Такая конструкция позволяет исключить давление грунта круглый год.

Преимущества бура ТИСЭ:

  • надежная конструкция;
  • простота в использовании;
  • используя этот прибор можно произвести строительство фундамента в короткие сроки;
  • возможность использования зимой;
  • экологичность;
  • можно использовать в сейсмоактивных районах.

Недостатком такого устройства можно считать его дороговизну.

Строительство фундамента столбчато-ленточного вида, используя технологию ТИСЭ, достаточно целесообразно, если оценить это с финансовой стороны. Технология отличается небольшим объемом работ, которые проводятся на поверхности земли, а также малыми затратами на приготовление раствора бетона. Изготавливая опорную конструкцию такого типа под свой дом, вам потребуется его значительно меньше, чем для строительства обычного фундамента ленточного типа.

Возведение фундамента, используя технологию ТИСЭ, позволит сэкономить ваши средства, а также выполнить конструкцию в самый короткий отрезок времени. Для строительства фундамента не потребуется привлечения дополнительных рабочих.

Свайный фундамент ТИСЭ. Шаг 2. Бурим лунки под сваи.

После разметки территории я взял бур ТИСЭ диаметром 250 мм у соседа (но без уширения, просто бур). Им и пробурил все ямки, за некоторым исключением. Как вы понимаете, без бура ТИСЭ не будет и фундамента ТИСЭ.

Перед тем как бурить, находил свесом центр будущей сваи (или край — у свай по периметру), а затем с помощью оцинкованной трубы диаметром 250 мм размечал место будущей сваи. Как именно, показано на видео:

Чтобы набурить 35 лунок глубиной 1,6 метров и сделать внизу них ТИСЭ-уширение, я потратил 9 дней по 4 часа, между которыми было также 4 дня отдыха (т.е. всего я потратил 13 дней):

1 день — вручную пробурено 14 лунок на 0,5 метра и 21 лунка на 0,2 метра (своеобразная разметка, но в глубину);2 день — вручную пробурено оставшиеся 21 лунка до 0,5 метра;3 день — вручную добурено 11 лунок до 1,6 метра и сделано 8 уширений;4 день — взят мотобур в аренду на два оператора и пробурены 24 лунка до 1,1 метра;5 день — вручную добурено 10 лунок до 1,6 метра и сделано 2 уширения;6 день — сделано еще 5 уширений, сломан бур;7 день — отремонтирован бур;8 день — сделано еще 7 уширений;9 день — сделаны оставшиеся 6 уширений (ура).

Фотографии с этого этапа:Бурю лунку, после каждого выброса грунта прикладываю уровень с 2 сторон к буру:

Делаю уширение сваи ТИСЭ:

А вот таким самодельным 3-х метровым буром это уширение делалось:

Ошибки этапа бурения ТИСЭ:1. Сейчас бы я не стал делать фундамент ТИСЭ 250 мм, а делал бы 200 мм, прочности под 1-2 этажный каркасный дом хватает, а работы и материала на 20% меньше нужно было бы

Плюс, самое важное, на 200 мм можно взять мотобур под одного оператора, что облегчило бы бурение и его точность. Но некоторые люди любят перестраховываться

Поверьте, в каркасном доме излишняя перестраховка просто не нужна, это лишний расход сил и средств.

2. Брать мотобур не стоило . Очень неточно он все делает, лучше бы делал все ручным буром. Пришлось много исправлять и переделывать потом все равно. Но это касается мотобура на двух операторов, на одного, говорят, намного лучше. Но на 250 мм редко можно подключать шнек 250 мм, так что опять возвращаемся к ошибке номер один с размером свай.3. Нужно было сразу закрывать пробуренные лунки. После пары дождей, 30-40 см песка ушло назад в лунки. Также лучше сразу увозить песок куда-нибудь подальше от лунок, а не оставлять рядом со сваями, как сделал я. Но не слишком далеко, ведь потом понадобится присыпать сваи (если они высоко стоят над землей).

Я все таки оставил пробуренные лунки на достаточно долгое время из-за травмы, если оставить на несколько дней, такой проблемы не возникнет.

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

  • рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
  • стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
  • почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
  • откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.

Как работает фундаментный бур ТИСЭ

Монтаж винтовых свай с помощью мотобура

Перед тем, как проводить непосредственно закручивание винтовых свай, выполняют разметку и подготовку основания

Последнее очень важно, так как растения и их корни могут намотаться на лопасти сверла и усложнить работу. Поэтому в местах бурения убирают верхний слой дерна

Свая должна устанавливаться строго вертикально, поэтому оптимально управлять мотобуром вдвоем, так удастся избежать перекоса

Диаметр шнека мотобура должен быть меньше диаметра опоры, это облегчит работу и позволит надежно закрепить сваю. Важным преимуществом работы мотобура является то, что приспособление не разрыхляет почву, оставляя грунт в месте монтажа плотным

Свая должна устанавливаться строго вертикально, поэтому оптимально управлять мотобуром вдвоем, так удастся избежать перекоса. Диаметр шнека мотобура должен быть меньше диаметра опоры, это облегчит работу и позволит надежно закрепить сваю. Важным преимуществом работы мотобура является то, что приспособление не разрыхляет почву, оставляя грунт в месте монтажа плотным.

Первые сваи закручиваются в углах будущего фундамента, при этом нужно следить, чтобы они не отклонялись от вертикальной оси и достигли плотного слоя грунта. С помощью мотобура можно быстро пробурить скважину необходимой глубины даже в достаточно плотном грунте 3-й категории

При работе нужно выполнять такие меры предосторожности:

Закручивание свай специальной установкой

  1. Каменистый слой почвы следует бурить на минимальных оборотах, стараясь зацепить и приподнять крупные камни. На мотобурах Айрон предусмотрена возможность реверсивного хода, что помогает при заклинивании бурового шнека.
  2. При работе с мотобуром нужно принять устойчивое положение, так как любое препятствие в земле может вызвать резкий толчок.
  3. Периодически (примерно через каждые 30 см) нужно вытаскивать сверло и очищать его от земли. Двигатель при этом можно не выключать, но стараться не вытаскивать сверло из отверстия полностью.
  4. При прохождении каменистого слоя, следует установить на буровые шнеки ножи с карбидными клинками.

На полную глубину (около 1,5-2 м) устанавливаются угловые сваи. Во всех остальных случаях, если работе мотобура мешает препятствие (крупные камни, корни деревьев и т.д.) можно установить сваю на меньшую глубину. Для надежности, в этот ряд можно установить дополнительную опору.

Завинчивание свай проводят с помощью рычагов (обычно металлических труб подходящего диметра, продеваемых через сваю). Магнитный уровень, прикрепленный к поверхности опоры, позволит контролировать ее положение.

Пробное завинчивание — необходимый этап перед установкой фундамента

Винтовые сваи — оптимальное решение для обустройства фундаментов даже на самых ложных грунтах. Однако для того, чтобы обеспечить максимальную надежность и устойчивость основания необходимо проводить пробное завинчивание, которое поможет:

  • определить глубину, на которой грунт уже достаточно плотный для установки свай;
  • узнать уровень промерзания грунта;
  • определить глубину залегания грунтовых вод;
  • получить максимум информации о составе и типе грунта, что позволит выбрать правильную конфигурацию сваи;
  • рассчитать, сколько стоит возведение фундамента на такой поверхности.

В основном пробное завинчивание делают с помощью ручного мотобура с механическим приводом. Для такого малого объема работ (редко когда требуется более 2-3 скважин) это приспособление оптимально.

Сваю для пробного бурения берут диаметром 57 или 89 мм, даже если планируется использование более мощных опор. Отличительной особенностью таких свай является возможность установки дополнительного сегмента, для завинчивания на большую глубину.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
