Система вентиляции в котельной частного дома
При установке вентиляции своими руками в котельной, необходимо учитывать привязку элементов вентиляции к месту расположения отопительного оборудования. Для котельной возможно применение естественного или принудительного вентилирования.
На заметку! Если в котельной вашего дома установлен твердотопливный котел, рекомендуется установить принудительную вентиляцию.
Расположение труб воздуховодов в котельной может быть вертикальным или горизонтальным. Но при этом, горизонтальные воздуховоды в котельной не должны содержать поворотных отрезков и устанавливаться только в случае принудительной вентиляции. Для естественной вентиляции котельной труба воздуховода может быть вертикальной и длиной не менее трех метров.
Проветривание — простейший способ естественной вентиляции помещения.
Оптимальной системой вентиляции в котельной является комбинированная вентиляция. Если в котельной перестанет функционировать принудительная вентиляция, естественная ее частично заменит.
Снабдив свой дом эффективной системой вентиляции, вы обеспечите длительную эксплуатацию конструкции дома и сохраните свое здоровье.
Видео описание
Про основы проектирования вентиляции смотрите в видеоролике:
Любой проект будущей вентиляции осуществляется с обязательным учетом норм обмена воздуха для каждого отдельного помещения и в общем для всего здания. В соответствии с нормами и требованиями воздухообмен должен соответствовать следующим показателям:
- комната 3 м3/ч на каждый 1м2 жилых помещений;
- ванная, уборная, душевая 25 м3/ч;
- совмещенное помещение 50 м3/ч, 25.
Параметры указаны для температуры в холоднее время года, внутри помещении температура составляет 16-25 °С.
Правильному функционированию вентиляции уделяется особое внимание при проектировании систем «умного дома»Источник restate.ru
После создания проекта может осуществляться монтаж вентиляции, над чем также должны работать только специалисты. Сам процесс происходит в несколько этапов – подготовка схемы и проекта дома. При этом обязательно учитываются все другие коммуникации и системы. Монтаж и проектирование вентиляции в загородных домах довольно сложная процедура и здесь нельзя допускать ошибок. В противном случае они не смогут обеспечивать поставленные цели. Например, система вентиляции требует проведение подготовительных действий:
- определение мощности электросетей, их закладка и возможное сокращение энергопотребления;
- возможность монтажа специального оборудования, а также обустройство воздуховодов;
- подбор оборудования с учетом особенностей помещений и условий эксплуатации;
- монтаж всего подобранного оборудования.
Выбор типа вентиляции
Выбор типа вентиляции в доме желательно подтвердить расчетами. Основой проектирования вентиляционной системы служат нормы расхода поступающего воздуха и кратности воздухообмена, предусмотренные действующими нормативными документами.
Нормы расхода
По современным нормативам, один человек потребляет около 60 куб.м. воздуха в час. Умножив эту величину на количество жильцов дома, мы получим значение минимальной производительности вентиляции. Такой подход дает усредненные значения, он не учитывает, что жильцы могут надолго собираться в одном помещении, в то время как другие комнаты пустуют.
Кратность воздухообмена
Кратность воздухообмена – это отношение объема воздуха, поступающего в помещение в течение одного часа, к объему самого помещения. Эта величина говорит о том, сколько раз за один час в помещении полностью сменяется воздух.
В жилых комнатах воздух должен обновляться как минимум один раз в час. В технических помещениях достаточно, если воздух сменяется полностью каждые пять часов. Минимальную производительность вентиляции при этом можно вычислить, перемножив общую площадь дома на высоту потолков. Если технических помещений мало, то их вкладом в общую площадь дома можно пренебречь.

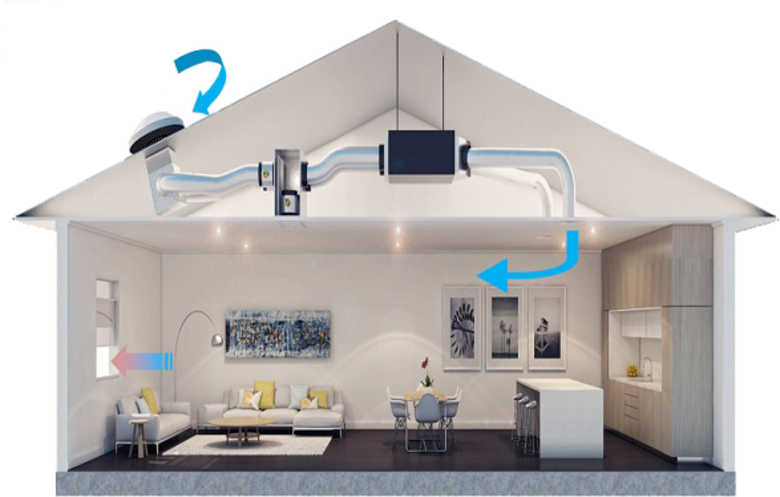

Система вентилирования в частном доме
Зная минимальную производительность, которую должна обеспечивать вентиляционная система, чтобы жильцам дома было комфортно, по специальным формулам можно оценить, сможет ли с этой задачей справиться естественная тяга, или же придется использовать дополнительное вентиляционное оборудование. Затем следует продумать общую конфигурацию системы и рассчитать длину и диаметры вентиляционных каналов. Это довольно сложная задача, требующая профессиональных навыков.
Локальная вентиляция принудительного типа
Функциональность централизованной системы воздухообмена довольно широка, например, она может обеспечивать фильтрацию поступающей в помещение смеси газов. При этом обустройство таких систем связано с некоторыми минусами, включая следующее:
- высокая стоимость оборудования;
- потребность в техническом помещении для установки центрального блока, что связано не в последнюю очередь с шумностью его работы;
- необходимость обращения к услугам профессионалов для укладки воздуховодов большого сечения.
В связи с этим в некоторых случаях, особенно применительно к малогабаритным домам, выгоднее устанавливать принудительную локальную вентиляцию.
Вентустановки локального типа – это небольшие устройства, которые своим внешним видом напоминают кондиционеры. При этом они оснащаются вентиляторами, рекуператором, подогревателем и т. д. Подключение к ним воздуховодов не предусмотрено.
В жилых комнатах такие устройства способны решить проблему вентиляции, чего нельзя сказать в отношении ванной, кухни, подвала и других подобных помещений. Применительно к ним требуется монтаж воздуховодов естественной вентиляции.
Совместить два упомянутых вида системы можно собственными силами, так как существующие инструкции и схемы дают ясное понимание процесса предполагаемых работ.
Капремонт или замена?
| Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания |
Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…
Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.
| Приточная установка для одной комнаты в интерьере |
Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.
Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.
Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.
Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.
Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.
Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).
| Приточная установка для одной комнаты Marta |
Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долговременный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.
Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
Недостатки естественной вентиляции
Подобная система состоит из вертикальных каналов, начинающихся в помещениях, где осуществляется вентилирование и заканчивающаяся над коньком крыши. Принцип действия предельно прост: теплый воздух в помещениях поднимается наверх и благодаря различной температуре внутри дома и снаружи, вытягивается на улицу.
Факторов, влияющих на тягу, предостаточно. Это время года, направление и сила ветра, высота и сечение канала, сужения и повороты. Понятно, что в теплые месяцы, когда разницы температур почти нет, циркуляция воздуха минимальная и может вообще прекратиться. Зимой тяга отличная: чем ниже градус за окном, тем она лучше, но и потери тепла становятся больше.
Схема естественной вентиляции в многоэтажном частном доме
Опять же, чем выше этаж, тем меньше высота канала и хуже тяга, поэтому на верхних этажах и в мансарде добиться должного воздухообмена таким способом невозможно. Обычно в частном доме каналы вентиляции выходят из самых проблемных помещений: санузла, кухни, котельной и обязательно подвала, чтобы не допустить отравления радоном: радиоактивным почвенным газом.
Еще один нюанс – если раньше свежий воздух проникал через деревянные рамы и двери, то с появлением пластиковых окон и железных дверей таких естественных приточных «каналов» не стало. В таких герметичных помещениях свежий воздух может поступать лишь через приточные клапаны, оборудованные в окнах и стенах, и при проветривании, но при этом появляются сквозняки. Межкомнатные двери тоже должны иметь зазор для естественной циркуляции воздуха между всеми помещениями в доме.
Плохая вентиляция приводит к повышенной влажности, появлению плесени и грибков, затхлого запаха. В результате – проблемы со здоровьем и разрушающийся дом. Для улучшения естественной тяги в вытяжных каналах монтируют вентиляторы.
Разновидности труб для вентиляции
Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.
Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.
- минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
- поверхности воздуховода должны быть устойчивы к коррозии;
- вес конструкции влияет на сложность монтажных работ и обслуживание;
- размер сечения воздуховода влияет на пропускную способность;
- все элементы системы должны соответствовать требованиям пожарной безопасности.
Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.
Пластиковые трубы
Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.
Данные типы труб получили широкое распространение благодаря целому ряду достоинств.
Преимущества круглых и прямоугольных пластиковых воздуховодов:
- относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
- низкая уязвимость для воздействия влаги и химических веществ;
- хорошая герметичность;
- простота в обслуживании;
- широкий диапазон рабочих температур;
- низкий уровень шума при работе;
- большой срок службы;
- эстетичный вид;
- экологичность;
- устойчивость к появлению коррозии.
К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.
Гофрированные трубы
Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.
В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.
Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.
Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум. Основные преимущества гофрированных воздуховодов:
Основные преимущества гофрированных воздуховодов:
- срок службы — до 50 лет;
- допустимое нагревание поверхностей — до 250 °С;
- устойчивость к воздействию влаги и коррозии;
- относительно легкий монтаж.
Металлические воздуховоды
Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.
Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.
Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.
Тканевые воздуховоды
Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.
Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.
Основные преимущества:
- быстрый монтаж;
- небольшой вес;
- отсутствие конденсата;
- низкий уровень шума;
- устойчивость к коррозии;
- удобство в обслуживании.
Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.
Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.
Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.
Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.
Нормы и требования к вентиляции в коттедже и загородном доме
Нормы вентиляции в загородном доме согласно СП 55.13330.2011 «Дома жилые одноквартирные» следующие:
- из кухни за час должно удаляться минимум 60 куб. м воздуха;
- из туалета и ванной – 25 куб.м.;
- во всех других помещениях – не меньше 20% общего объема комнаты за 1 час.
Больше информации о нормах воздухообмена в других комнатах, можно узнать в ниже приведенной таблице.
Рассчитать количество свежих воздушных масс, необходимых для оптимального микроклимата в определенном помещении, можно с помощью следующей формулы:
L = n * V (м3/час), где
n – нормируемая кратность воздухообмена;
V – объём помещения.
В процессе создания проекта вентиляции загородного дома или коттеджа обязательно нужно придерживаться таких правил:
- отработанный воздух должен выбрасываться выше кровли, как при естественной, так и принудительной вентиляции;
- заборные решетки, через которые поступают свежие воздушные массы, должны располагаться не меньше, чем 2 м над землей;
- воздух в помещении должен двигаться в направлении комнат, где самое большое количество вредных веществ (кухня, санузел).
К отдельным помещениям при установке вентиляции в загородном доме выдвигают такие требования:
- В ванной и туалете необходим мощный вентилятор, который не боится высокой влажности.
- В котельной понадобится естественная вытяжка и дымоход. Для того чтобы воздух в котельную поступал естественным путем, нужно установить специальный клапан. Такой тип вентиляции будет оптимальным и для подвала.
- В каминной комнате нужен большой приток чистых воздушных масс, иначе в камине ухудшится тяга, и он будет дымить. Если позволяют средства, можно установить отдельный вентилятор для камина.
- В кухне используется специальная вытяжка. Если она не справляется, нужно продумать еще один канал отвода воздуха, к примеру, дополнительный вентиляционный канал с вентилятором.
- В заключение стоит отметить, что правильный выбор оборудования, качественно спроектированная и установленная система вентиляции обеспечат комфортный микроклимат в помещении.
Принципы выбора вентиляционной трубы
Воздуховоды для монтажа вентиляции должны обеспечивать прохождение потока воздуха согласно показателям, указанным в проектных документах. Кроме того, им необходимо отличаться:
- герметичностью;
- устойчивостью к возгоранию;
- минимальными размерами;
- соответствием санитарно-гигиеническим нормам, в том числе и по уровню производимого шума.
Виды воздуховодов и особенности использования
В зависимости от различных характеристик трубы под вентиляцию классифицируют по следующим признакам:
- форме сечения;
- используемым материалам.
Самыми востребованными являются воздуховоды с сечением круглой или квадратной формы. Круглые трубы проще в изготовлении, требуют меньше материала и обладают хорошими аэродинамическими показателями. Воздуховоды квадратного и прямоугольного сечения сложнее в производстве, больше весят и отличаются повышенным уровнем шума. Зато они занимают меньше места и легко вписываются в помещение с подвесными потолками. Обычно вентиляционная труба прямоугольная используется для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, а не эстетические характеристики.
Воздуховоды круглого сечения
В качестве сырья для изготовления вентиляционных труб используют:
- Оцинкованную сталь. Она отличается устойчивостью к появлению коррозии, сохраняет свои характеристики в условиях умеренного климата и может использоваться в помещениях с повышенной влажностью.
- Нержавеющую сталь. Ее применяют для изготовления воздуховодов, которые обеспечивают перенос потоков воздуха при температуре до + 500 ⁰C. Вентиляционные трубы из жаростойкой стали применяются в условиях воздействия агрессивной среды — на заводах тяжелой промышленности.
Прямоугольные вентиляционные трубы из нержавеющей стали
- Металлопластик. Воздуховоды такого типа производят, соединяя два слоя металла вспененным пластиком. Они отличаются хорошей прочностью, небольшим весом, не требуют дополнительной теплоизоляции и имеют эстетичный вид. Однако высокая стоимость ограничивает круг использования металлопластиковых вентиляционных труб.
Пластик. Воздуховоды из полимеров незаменимы для переноса агрессивных воздушных масс на предприятиях химической, пищевой и фармацевтической промышленности. Основным материалом для их производства является ПВХ, который устойчив к воздействию влаги, испарений щелочей и кислот. Гладкая поверхность полимерных труб обеспечивает минимальные потери давления воздушного потока при движении, а герметичность соединений отдельных элементов препятствует попаданию переносимых масс в окружающую среду. В системах приточной вентиляции востребованы трубы из полиэтилена, а их аналоги из стеклоткани применяются для стыковки воздухораспределителей и вентиляторов.
-
Кроме того, воздуховоды могут различаться конструктивным исполнением и жесткостью. В зависимости от способа производства они бывают прямошовными, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.
Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для сооружения систем с высокими требованиями по прочности и характеризуются простотой эксплуатации и монтажа, но требуют надежного крепления, так как обладают значительным весом.
Гибкие воздуховоды
Гибкие воздуховоды представляют собой гофрированный рукав, основой которого служит стальная арматура из проволоки, а для изготовления стенок применяют металлизированный полиэфир. Они отличаются небольшой массой, просты в монтаже и обслуживании. К недостаткам гофрированных воздуховодов относят низкую звукоизоляцию и рифленую поверхность, которая снижает скорость потока воздуха при его перемещении. Какие трубы для вентиляции следует выбрать, определяют, учитывая и эти характеристики.
Гибкий воздуховод с теплоизоляцией
Для скрепления воздуховодов при монтаже системы вентиляции в частном доме используют фланцевое или бесфланцевое соединение. Во втором случае в качестве фиксирующего элемента служат бандаж из тонкой листовой стали и металлические рейки. При фланцевом соединении воздуховоды скрепляются между собой фланцами, а для герметичности используют уплотнители.
Снижение стоимости
Чтобы снизить общую цену вентиляции загородного дома можно использовать два способа. Первый заключается в самостоятельной разработке проекта и монтаже всех элементов. Для этого необходимо достаточно хорошо изучить данную область, в том числе при помощи консультаций со специалистами. В дальнейшем нужно лишь приобрести необходимые материалы и оборудование.
Можно отметить, что при строительстве дома часть необходимых подготовительных работ будет уже выполнена, поэтому установка воздуховодов будет довольно простой. Если, к примеру, будет устанавливаться система естественной вентиляции то, как таковых сложностей не должно быть. Другое дело с принудительной системой вентиляции. Здесь могут справиться лишь высококвалифицированные специалисты. Это касается в основном элементов, которые будут подключаться к электросети. А вот воздуховоды можно установить и самостоятельно.
Второй способ экономии — это частичная установка вентиляции в загородном доме своими руками. Для этого необходимо лишь затратить достаточно много времени, иметь бытовые электроинструменты и элементарные навыки строительства.
